今天的任务是使用Python通过micro:bit主控板来控制数码管模块实现字符显示。
硬件准备：
TM1637数码管模块、micro:bit主控板、micro:bit扩展板。
硬件连接

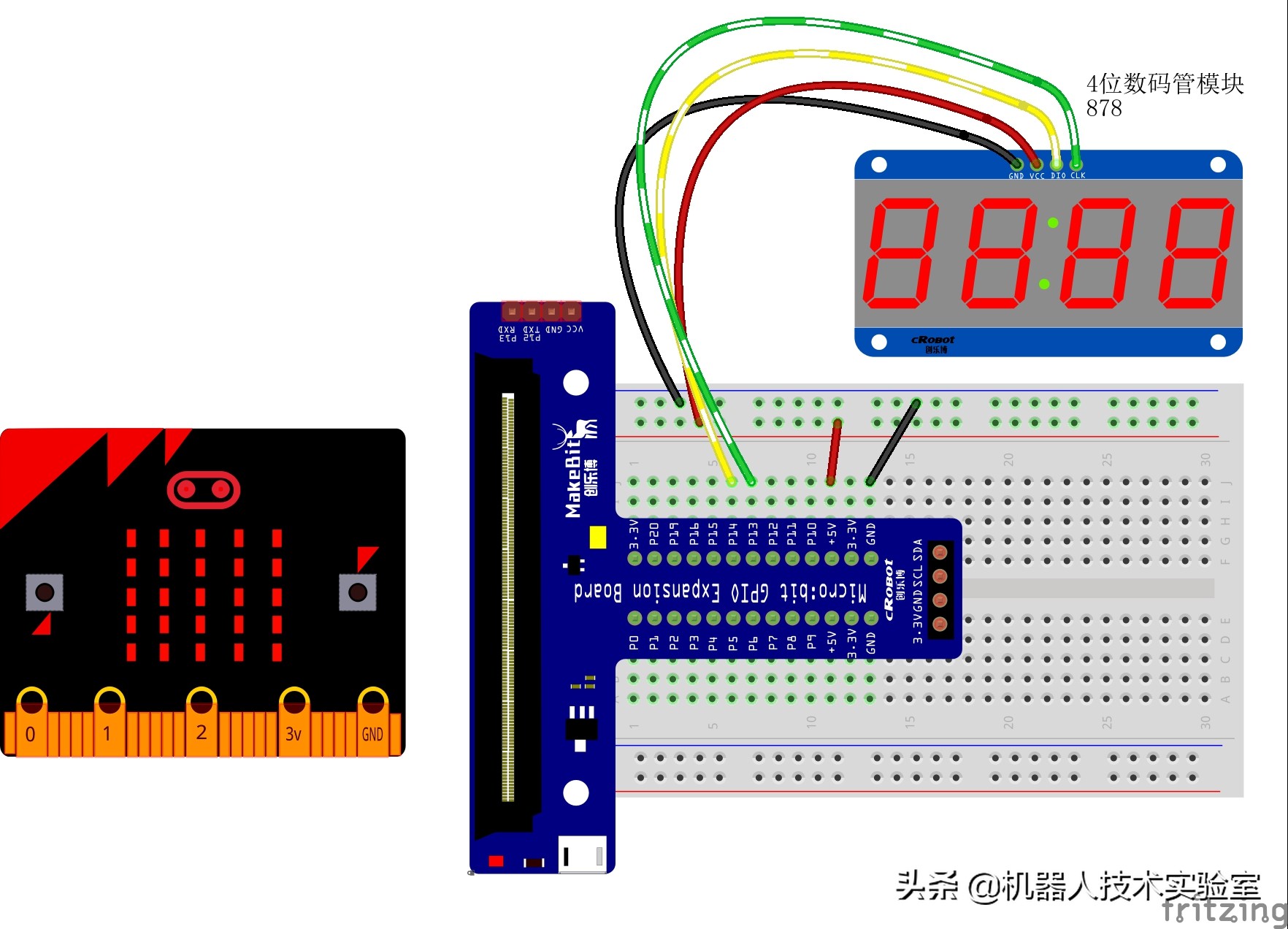

电路连接图
数码管的VCC和GND连接到扩展板的VCC和GND，数码管的DIO引脚连接至扩展板的Pin14口，数码管的CLK引脚连接至扩展板的Pin13口。
工作原理
我们首先在MU环境中需要导入TM1637的库文件，该库文件是TM1637的底层驱动文件，里面有TM1637类以及附属很多实用的方法函数，比如shownum(self, num)显示数字函数，showbit(self, num, bit = 0)显示位数的函数等等。
TM1637是一种带键盘扫描接口的LED (发光二极管显示器)驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。本产品性能优良，质量可靠。主要应用于电磁炉、微波炉及小家电产品的显示屏驱动。
TM1637数码管模块
程序原理
由于程序以及先将TM1637库文件导入，因此我们可以直接对其进行调用。比如我们想实现一个计数器的程序
from microbit import *
import TM1637
tm = TM1637.TM1637(dio=pin14, clk=pin13)#初始化TM1637模块
n = 0
while True:
tm.shownum(n)#显示数字
n += 1#数字累加
sleep(1000)

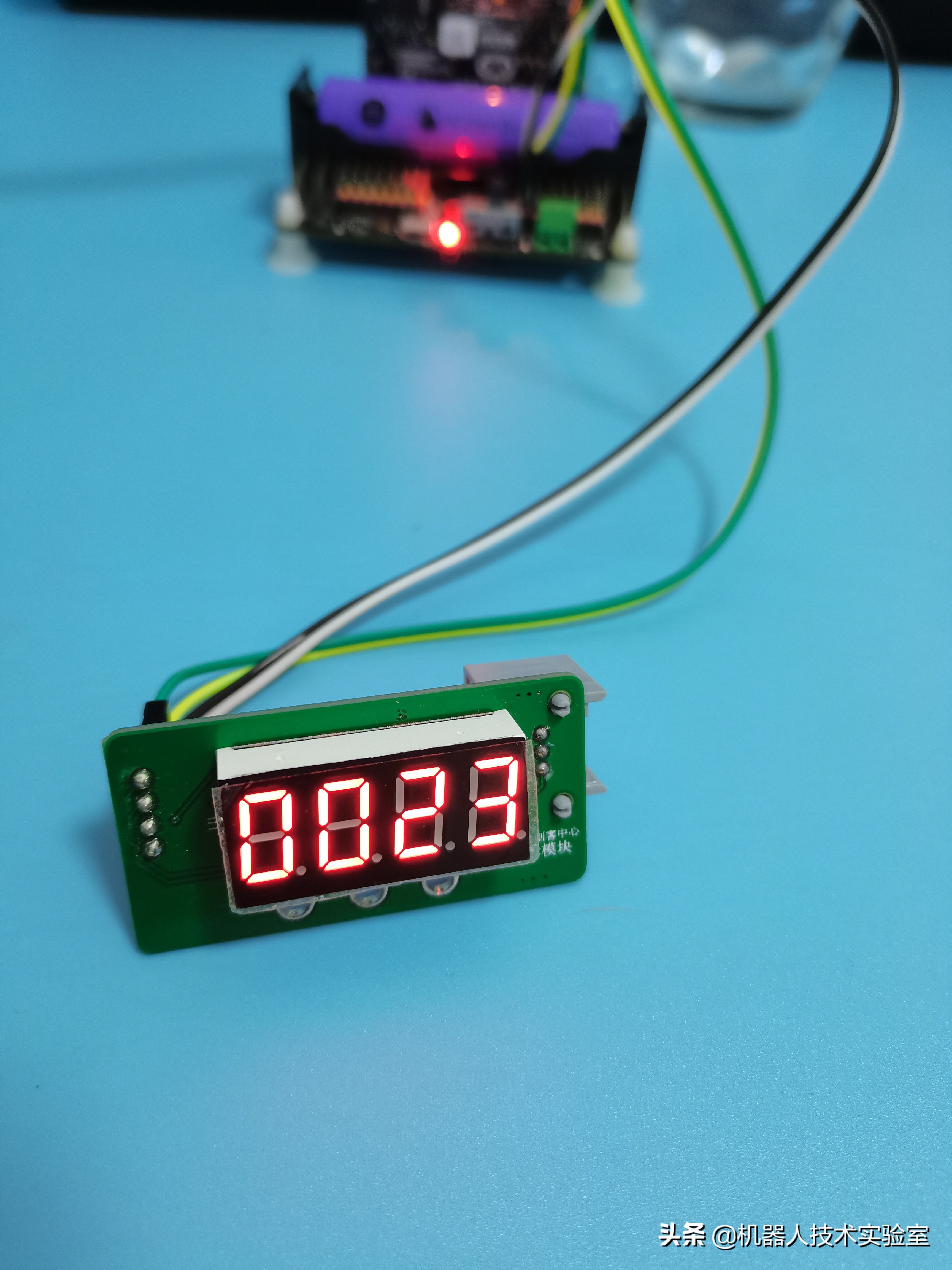

运行结果
数码管每秒钟进行数据更新
