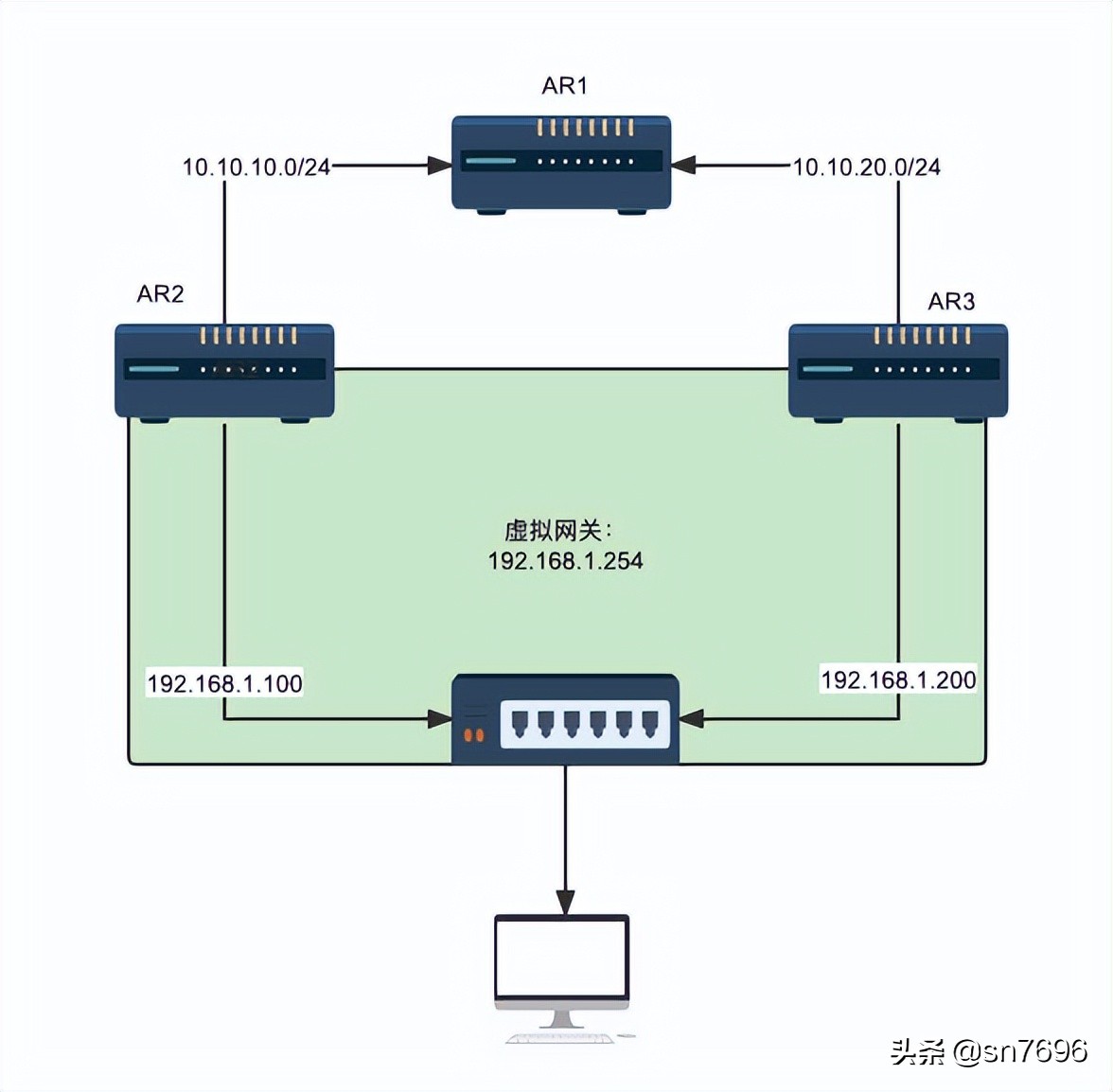

网络线路可以使用聚合来实现冗余，提升可靠性，网关可以使用vrrp来实现网关的冗余备份
基本的网络配置
AR1
Please press enter to start cmd line!
<Huawei>system-view #进入系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR1 #修改设备名称
[AR1]undo info-center enable #关闭信息中心提示
Info: Information center is disabled.
[AR1]interface GigabitEthernet 0/0/0 #进入端口0/0/0
[AR1-GigabitEthernet0/0/0]ip address 10.10.10.1 24 #配置IP地址及子网掩码
[AR1-GigabitEthernet0/0/0]quit #退出端口
[AR1]interface GigabitEthernet 0/0/1 #进入端口0/0/1
[AR1-GigabitEthernet0/0/1]ip address 10.10.20.1 24 #配置IP地址及子网掩码
[AR1-GigabitEthernet0/0/1]quit #退出端口
[AR1]ospf 1 #创建ospf进程 1
[AR1-ospf-1]area 0 #创建area区域 0
[AR1-ospf-1-area-0.0.0.0]network 10.10.10.0 0.0.0.255 #宣告连接AR2的网段
[AR1-ospf-1-area-0.0.0.0]network 10.10.20.0 0.0.0.255 #宣告连接AR3的网段
[AR1-ospf-1-area-0.0.0.0]quit #退出区域 0
[AR1-ospf-1]quit #退出ospf进程
AR2
The device is running!
<Huawei>system-view #进入系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR2 #修改设备名称
[AR2]undo info-center enable #关闭信息中心提示
Info: Information center is disabled.
[AR2]interface GigabitEthernet 0/0/0 #进入端口0/0/0
[AR2-GigabitEthernet0/0/0]ip address 10.10.10.2 24 #配置IP地址及子网掩码
[AR2-GigabitEthernet0/0/0]ping 10.10.10.1 #检测与AR1的连通性
PING 10.10.10.1: 56 data bytes, press CTRL_C to break
Reply from 10.10.10.1: bytes=56 Sequence=1 ttl=255 time=120 ms
Reply from 10.10.10.1: bytes=56 Sequence=2 ttl=255 time=30 ms
Reply from 10.10.10.1: bytes=56 Sequence=3 ttl=255 time=20 ms
Reply from 10.10.10.1: bytes=56 Sequence=4 ttl=255 time=20 ms
Reply from 10.10.10.1: bytes=56 Sequence=5 ttl=255 time=20 ms
--- 10.10.10.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 20/42/120 ms
[AR2-GigabitEthernet0/0/0]quit #退出端口
[AR2]interface GigabitEthernet 0/0/1 #进入端口0/0/1
[AR2-GigabitEthernet0/0/1]ip address 192.168.1.100 24 #配置IP地址及子网掩码
[AR2-GigabitEthernet0/0/1]quit #退出端口
[AR2]ospf 1 #创建ospf进程 1
[AR2-ospf-1]area 0 #创建area区域 0
[AR2-ospf-1-area-0.0.0.0]network 10.10.10.0 0.0.0.255 #宣告与AR1连接的网段
[AR2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255 #宣告内部网段
[AR2-ospf-1-area-0.0.0.0]quit #退出区域 0
[AR2-ospf-1]quit #退出ospf进程
AR3
The device is running!
<Huawei>system-view #进入系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR3 #修改设备名称
[AR3]undo info-center enable #关闭信息中心提示
Info: Information center is disabled.
[AR3]interface GigabitEthernet 0/0/0 #进入端口0/0/0
[AR3-GigabitEthernet0/0/0]ip address 10.10.20.2 24 #配置IP地址及子网掩码
[AR3-GigabitEthernet0/0/0]ping 10.10.20.1 #检测与AR1的连通性
PING 10.10.20.1: 56 data bytes, press CTRL_C to break
Reply from 10.10.20.1: bytes=56 Sequence=1 ttl=255 time=120 ms
Reply from 10.10.20.1: bytes=56 Sequence=2 ttl=255 time=20 ms
Reply from 10.10.20.1: bytes=56 Sequence=3 ttl=255 time=20 ms
Reply from 10.10.20.1: bytes=56 Sequence=4 ttl=255 time=20 ms
Reply from 10.10.20.1: bytes=56 Sequence=5 ttl=255 time=20 ms
--- 10.10.20.1 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 20/40/120 ms
[AR3-GigabitEthernet0/0/0]quit #退出端口
[AR3]interface GigabitEthernet 0/0/1 #进入端口0/0/1
[AR3-GigabitEthernet0/0/1]ip address 192.168.1.200 24 #配置IP地址及子网掩码
[AR3-GigabitEthernet0/0/1]quit #退出端口
[AR3]ospf 1 #创建ospf进程 1
[AR3-ospf-1]area 0 #创建area区域 0
[AR3-ospf-1-area-0.0.0.0]network 10.10.20.0 0.0.0.255 #宣告与AR1连接的网段
[AR3-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255 #宣告内部网段
[AR3-ospf-1-area-0.0.0.0]quit #退出区域 0
[AR3-ospf-1]quit #退出ospf进程
基本的网络环境就搭建好了，接着来配置VRRP的设置
AR2，这里调整AR2的优先级，使其在vrrp中成为Master
[AR2]interface GigabitEthernet 0/0/1 #进入端口0/0/1
[AR2-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 192.168.1.254 #配置vrrp id 1的地址
[AR2-GigabitEthernet0/0/1]vrrp vrid 1 priority 150 #配置vrrp id 1的优先级
[AR2-GigabitEthernet0/0/1]vrrp vrid 1 preempt-mode timer delay 20 #配置vrrp id 1的抢占时间
[AR2-GigabitEthernet0/0/1]quit #退出端口
AR3
[AR3]interface GigabitEthernet 0/0/1 #进入端口0/0/1
[AR3-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 192.168.1.254 #配置vrrp id 1的地址
[AR3-GigabitEthernet0/0/1]quit #退出端口
测试结果
配置完成后测试下内部网络能否ping通网关
在来看看AR2的vrrp信息，此时AR2为Master设备，AR3为Backup设备
模拟下AR2的线路故障
[AR2]interface GigabitEthernet 0/0/1 #进入端口0/0/1
[AR2-GigabitEthernet0/0/1]shutdown #关闭端口

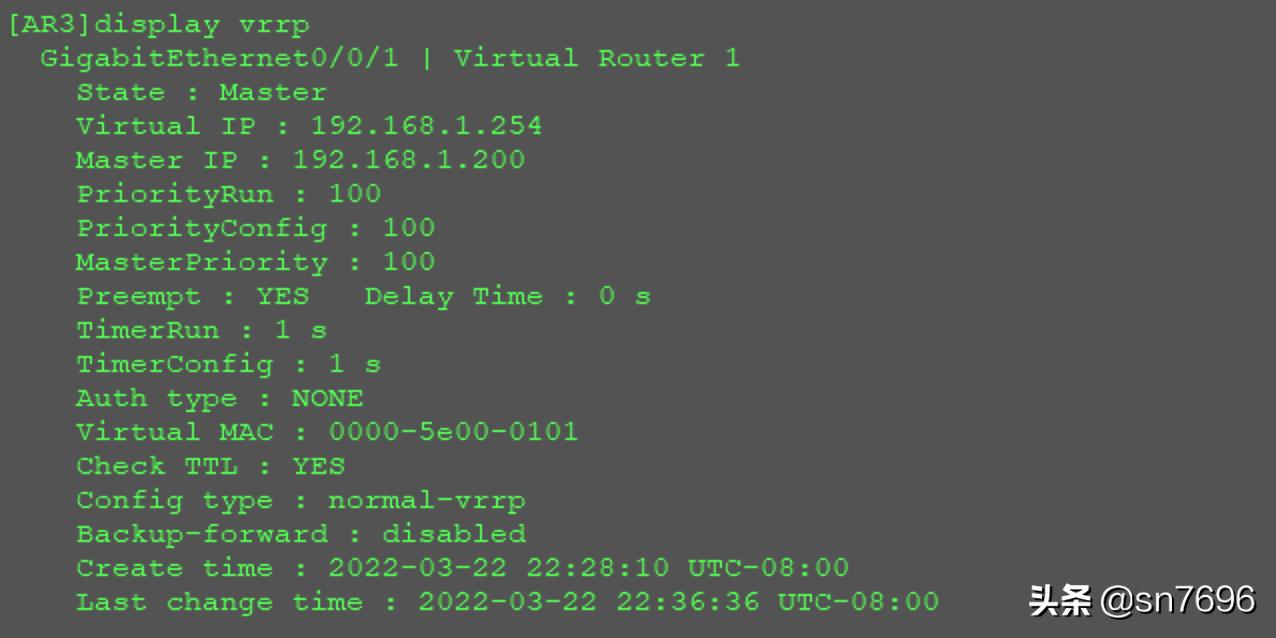

在看看AR3的vrrp信息就变成了Master设备，并且PC访问不会中断
