前言

近些年IT业的发展迅速，工业也跟着发展，越来也倾向IT业。本次业主就提出了，你们显示器画面太小了，一个屏幕放不下所有流程，能不能一台主机，两个显示器分别显示不同的内容呢？并且能分别控制呢？

居然业主提出这样的要求，作为卑微的乙方，只能说“没问题”。

说干就干，那必须准备硬件和软件。手把手一起操作，实现一机双屏吧。

图1

一：硬件准备

1. 首先准备好两个能用的显示器，后边的显示器接口不要一样。
2. 接下来查看一下你电脑主机后边的显卡接口，一般显卡都会有很多种接口，选择你显示器相匹配的两种接口，这里选择HDMI和DP接口。

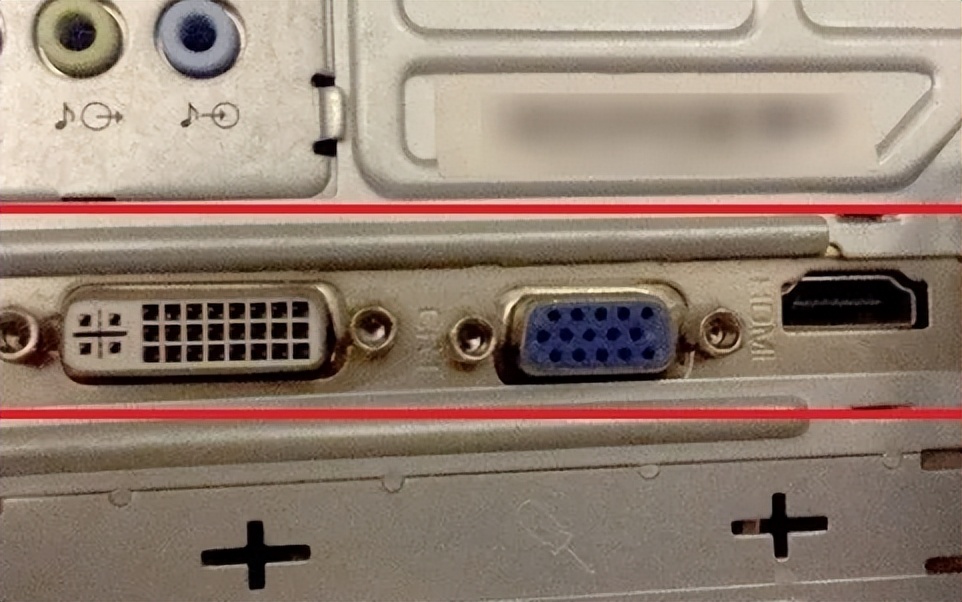

图2 主机箱后接口

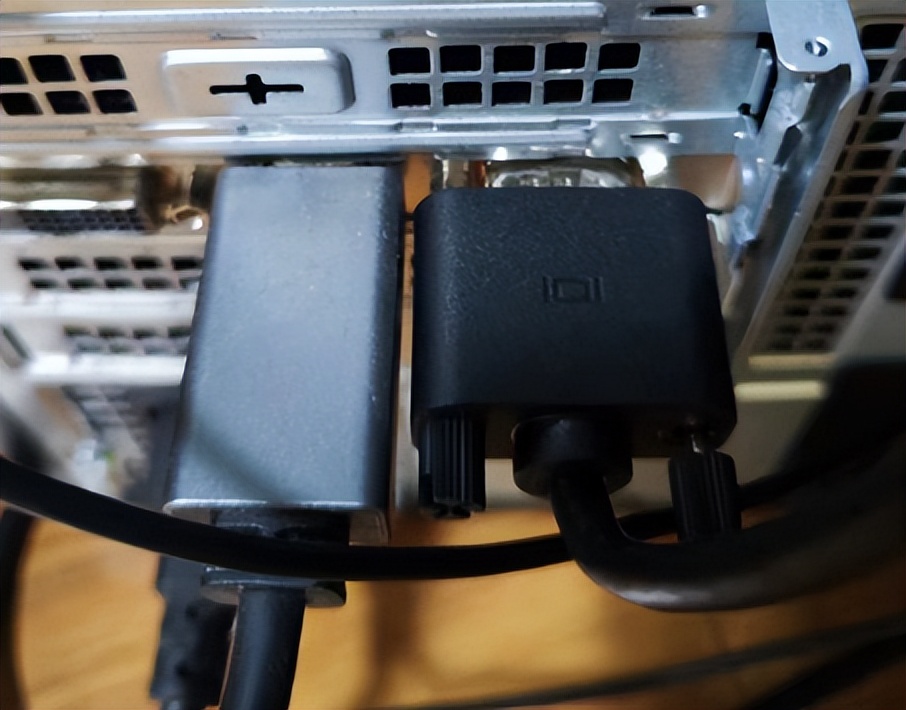

1. 接下来就是准备一根VGA线和一根HDMI线，先将这两根线的一头插在电脑主机显卡的接口上，如图两线的接头。图3

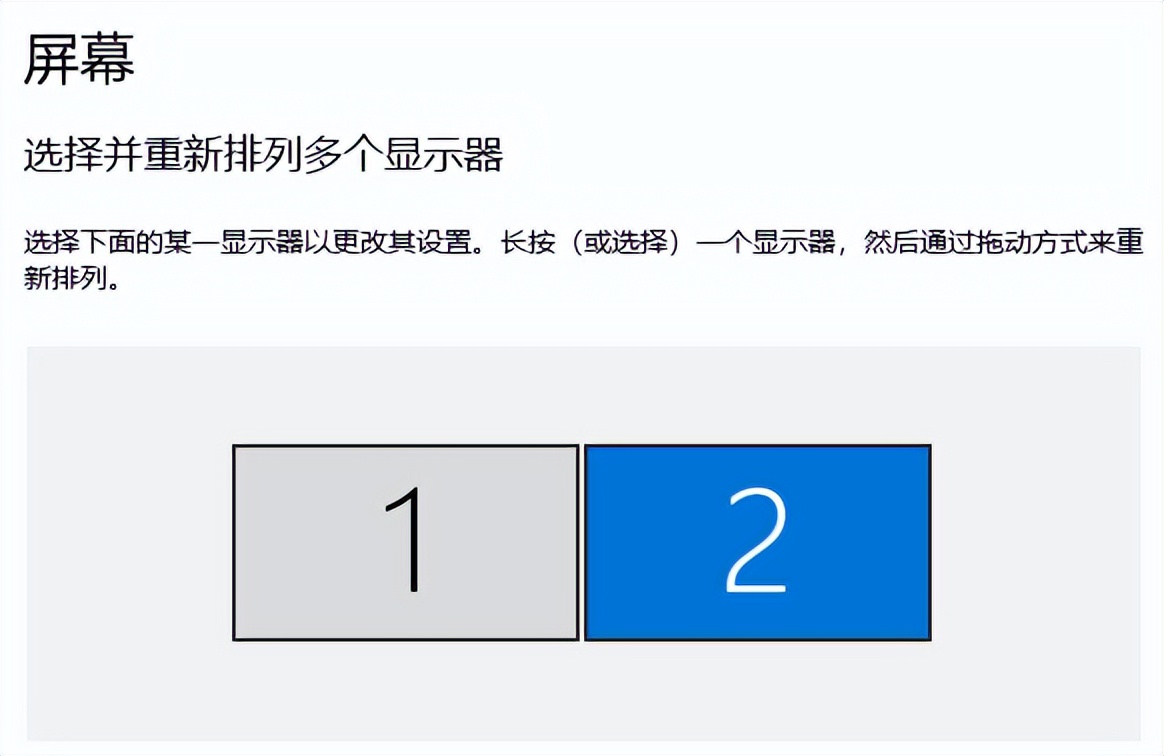

2. 显示器上电，在“显示设置”里面就能发现两台显示器了。图4

图3 图4

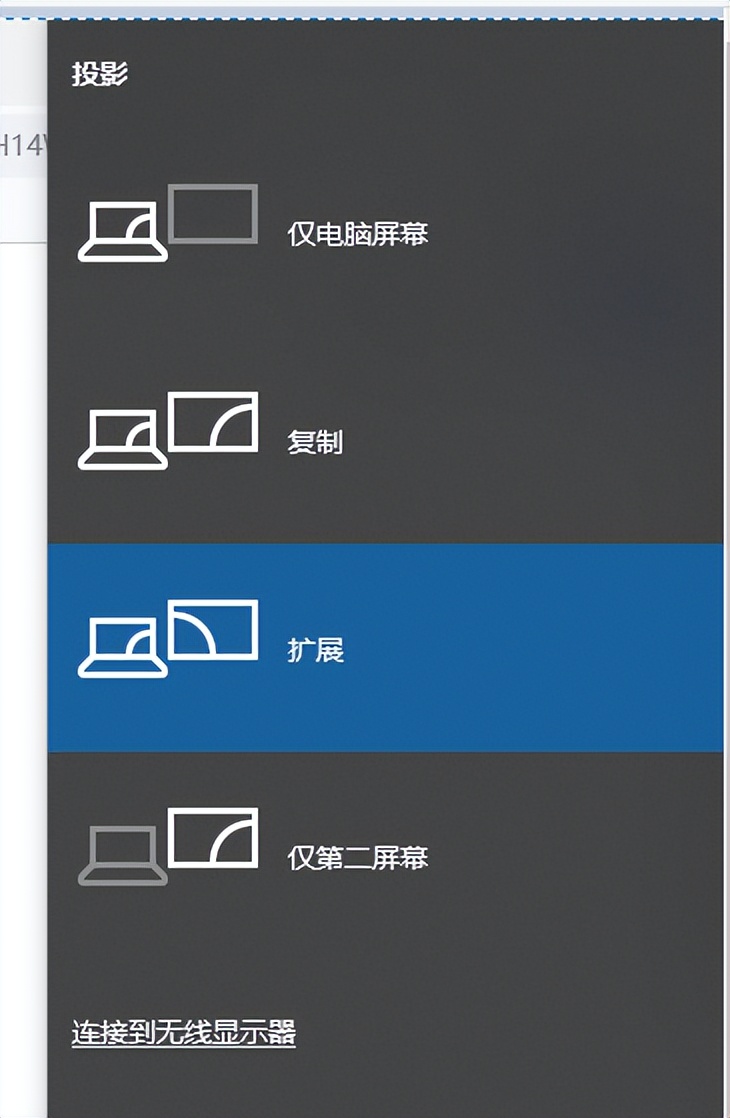

1. 最后别忘记，投影方式选择扩展，快捷键为”WIN”+”P”.见图5.

图5

二：软件准备

1. 本实例中，安装的WINCC 7.5版本。
2. 新建3个运行画面，分别为Start.pdl,Main_A.pdl,Main_B.pdf.

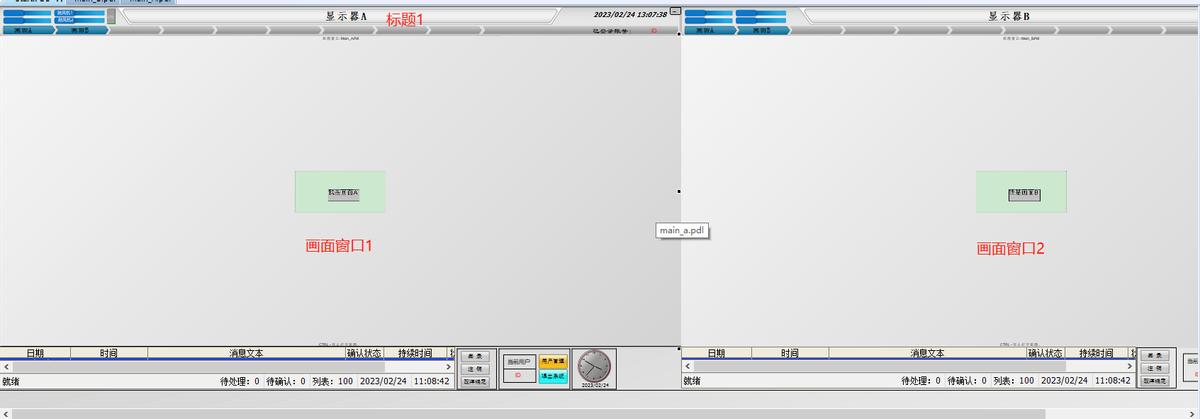

其中Start.pdl分辨率采用3840*1080，因为准备两屏幕不同操作，这里将显示器A的位置坐标是X轴为0，Y轴为0，显示器B的位置坐标是X轴为1921，Y轴为0.

图6 Start.pdl

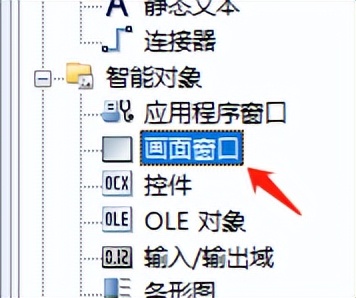

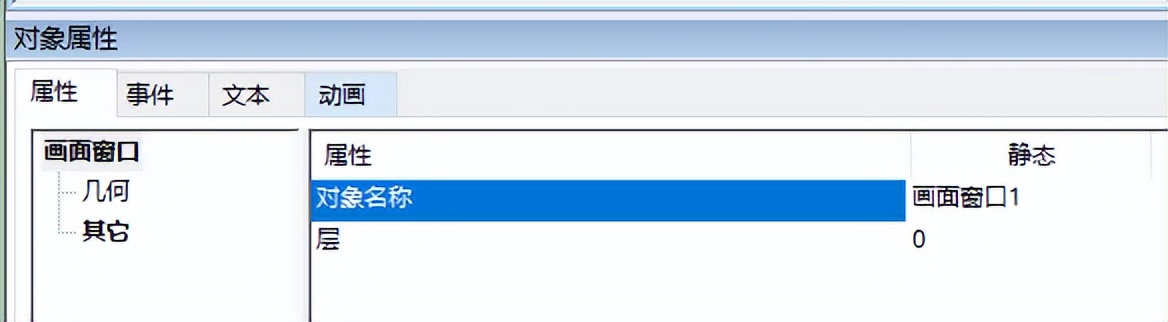

1. 在Start.pdl中新建两个两个“画面窗口”如图7，对象名称分别叫“画面窗口1”，“画面窗口2”如图8.

图7 图8

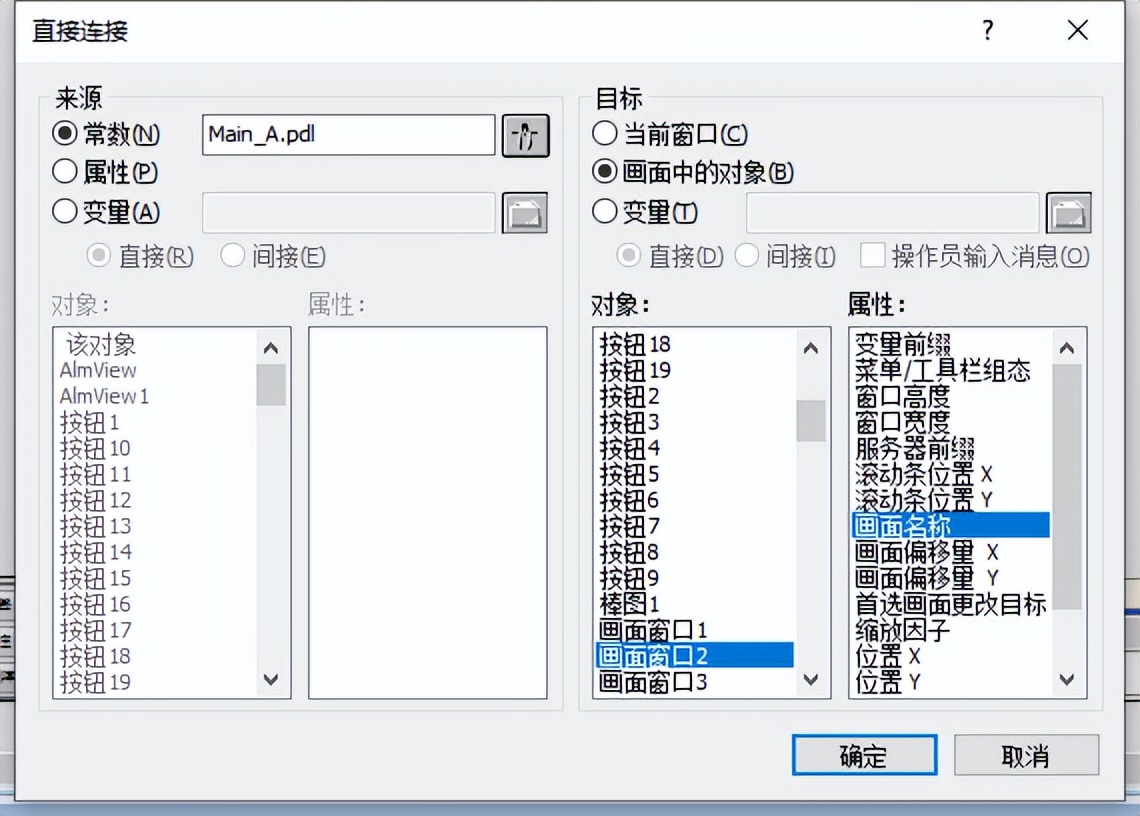

1. 显示器A新建两个画面切换的按钮，显示器B也新建两个相同的按钮。将显示器A的切换页面，显示对象在画面窗口1中显示，显示器B的切换，显示对象选择画面窗口2显示，如图9图10的区别。

这样做的目的，就是让对应的按钮显示在显示器A或者显示器B上面。更加自由拼接。

图9 图10

1. 最后在WINCC中将图形运行起来，看看效果吧。将起始画面选择Start.PDL,并且选择全屏。如图11

图11

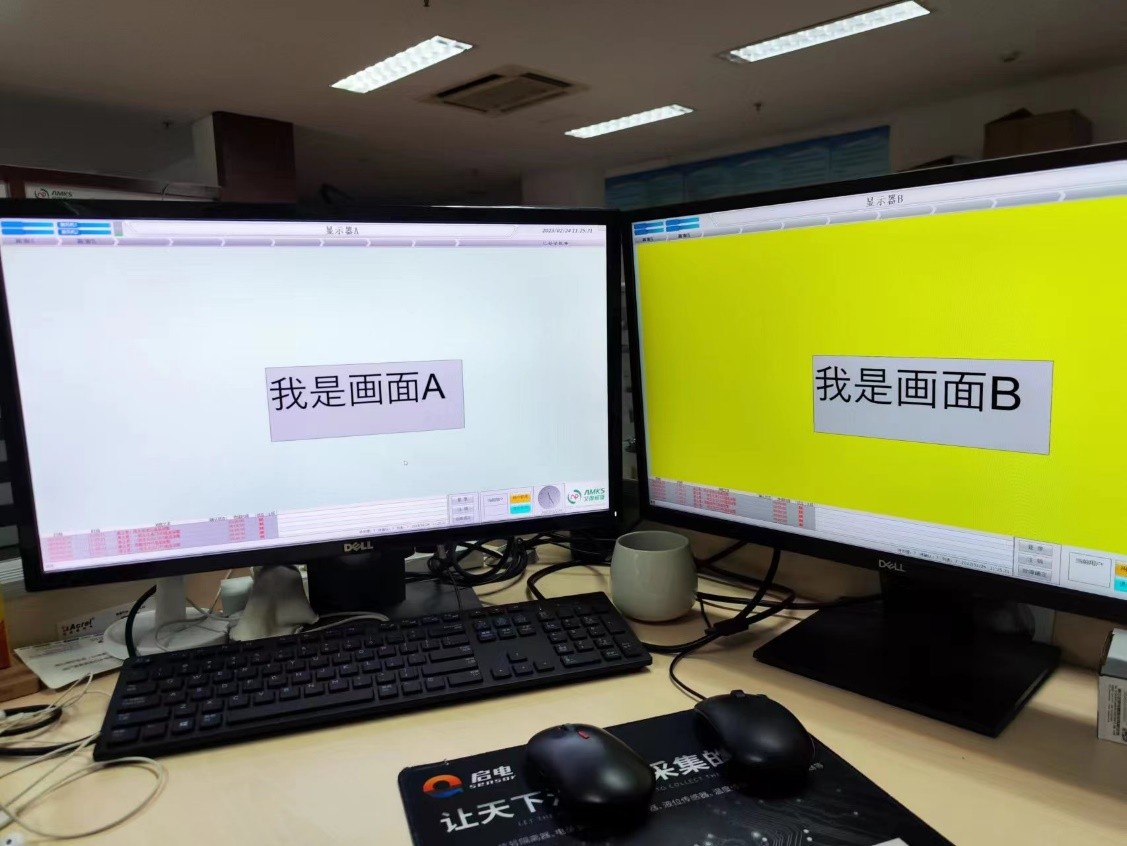

9.附最后的效果图。按钮切换也都正常。

图12
