ZF12档变速箱外围件拆卸需完成十一项工作：
1.拆卸速度传感器线束；
2.拆卸变速箱控制装置；
3.取下透气螺栓；
4.拆卸选档模块；
5.拆卸传感器模块；
6.拆卸阀体；
7.拆卸conact；
8.拆卸输出轴速度传感器；
9.拆卸里程表传感器、拆卸缓速器；
10.拆卸取力器加装盖板
■ 使用工具：
扭力扳手、传感器模块导向销【S399171ZF107】、六角扳手、T30扳手、T45扳手、T40扳手、19套筒、17套筒扳手及加长杆、拉玛工具、铁锤、定位销拆卸工具。
■ 拆卸的部件：
1. 速度传感器线束；
2. 变速器控制装置；
3. 透气螺栓；
4. 选档模块、选档模块密封垫【更换件】、选档拨叉固定销；
5. 传感器模块；
6. 阀体、阀体侧进气接头、滤芯【更换件】；
7. Conact线束、Conact、前端保护盖、密封环、Conact密封圈；
8. 输出轴速度传感器；
9. 里程表速度传感器；
10. 输出法兰、O型密封圈、缓速器定位销、缓速器、缓速器垫圈；
11. 取力器加装盖板、取力器加装盖板垫片。
■ 操作步骤：
1）松开变速器下方的速度传感器卡扣；
2）拔出变速传感器接头；
3）轻轻松开后副箱处速度传感器接插件卡扣，取出速度传感器接头；
4）松开速度传感器卡箍，取出速度传感器线束；

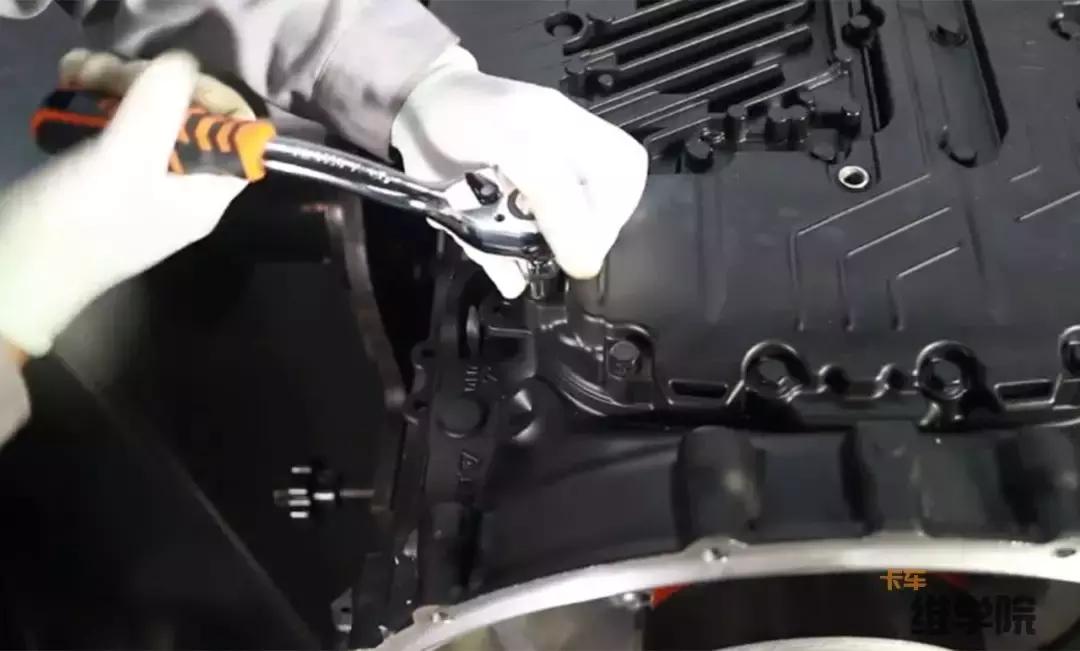

5）使用扭力扳手及套筒松开变速器控制装置上的27颗m8六角螺栓；
注意：禁止使用风枪，以完损坏变速器控制装置。
6）取下对角2颗螺栓；
7）安装两个定位销；
8）依次取下剩余的固定25颗螺栓；

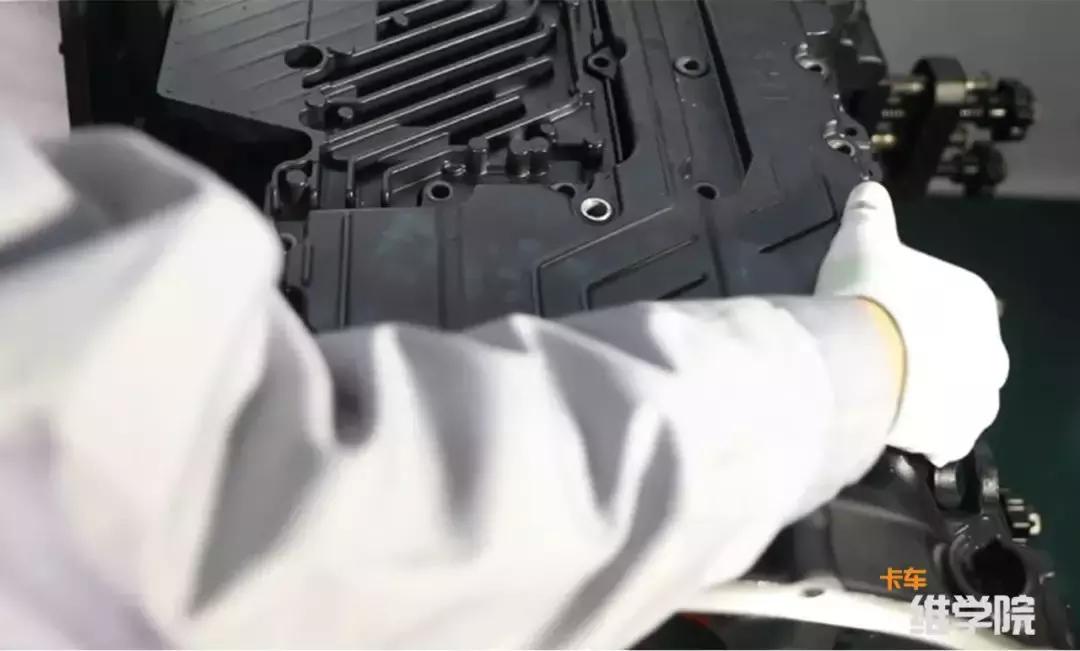

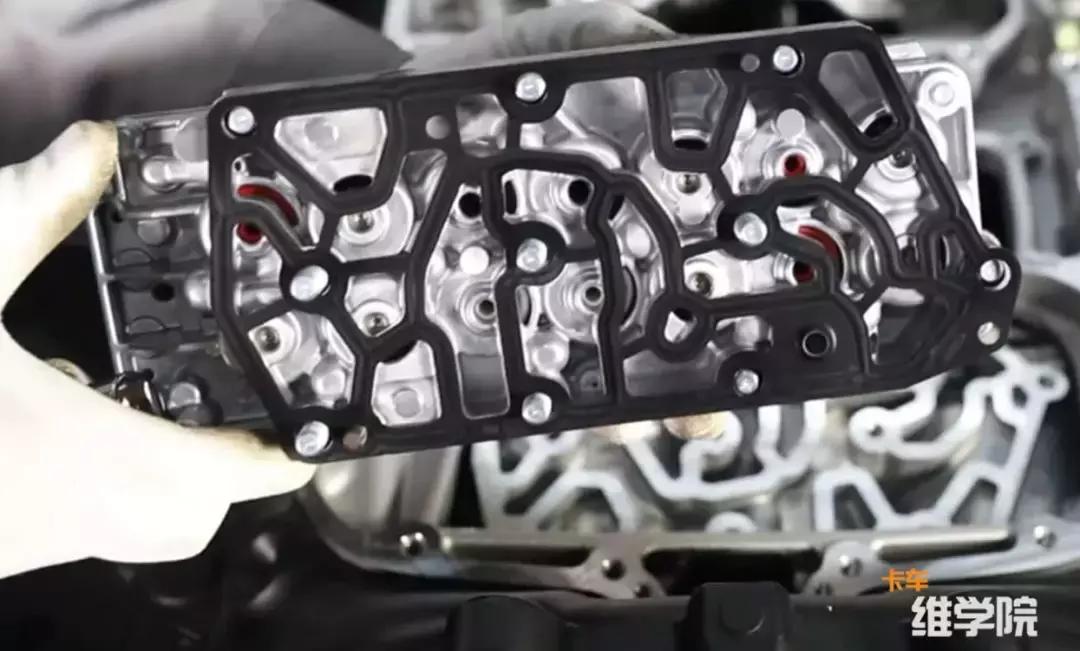

9）平顺取下变速器控制装置；
10）松开并取下定位销。
注意：在变速器控制装置内集成了电子部件，禁止磕碰，禁止在无定位销情况下拆卸。

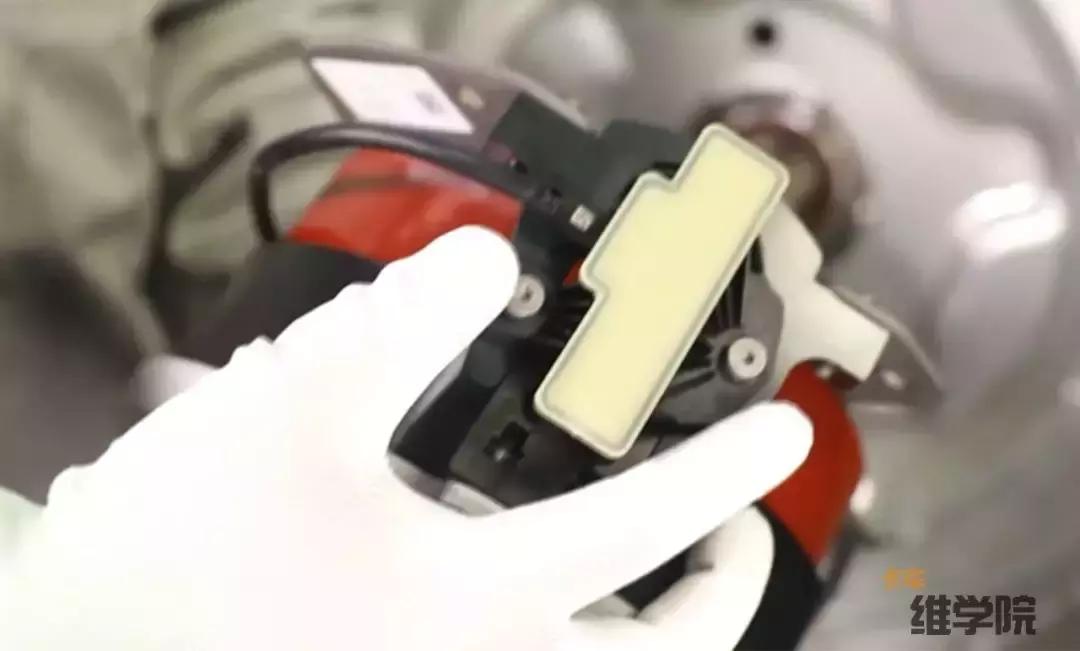

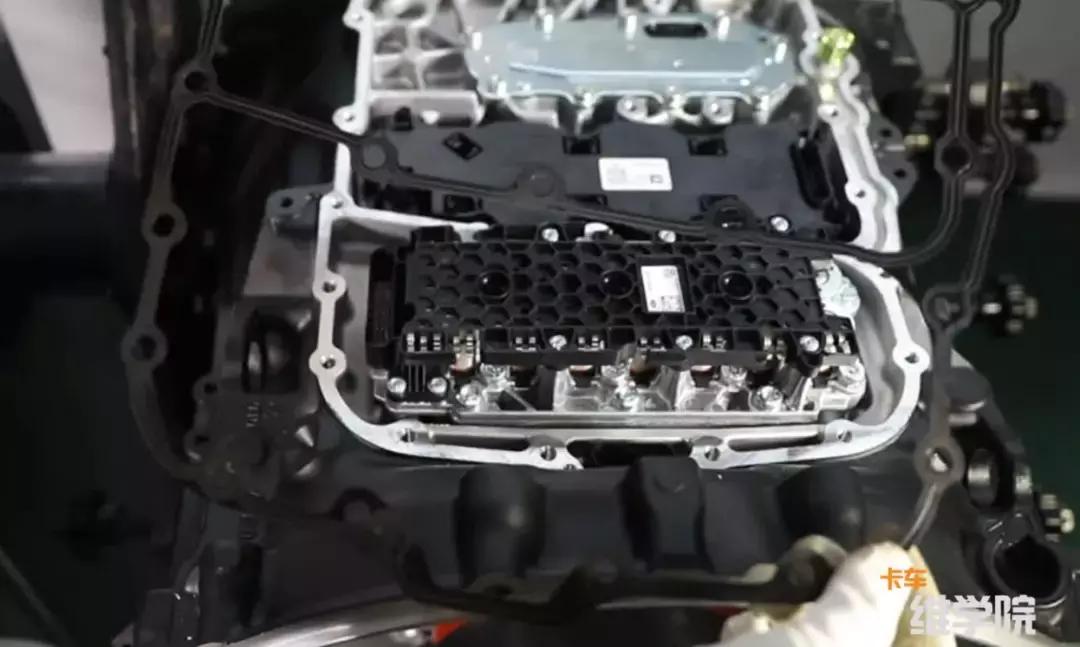

11）取下密封垫；

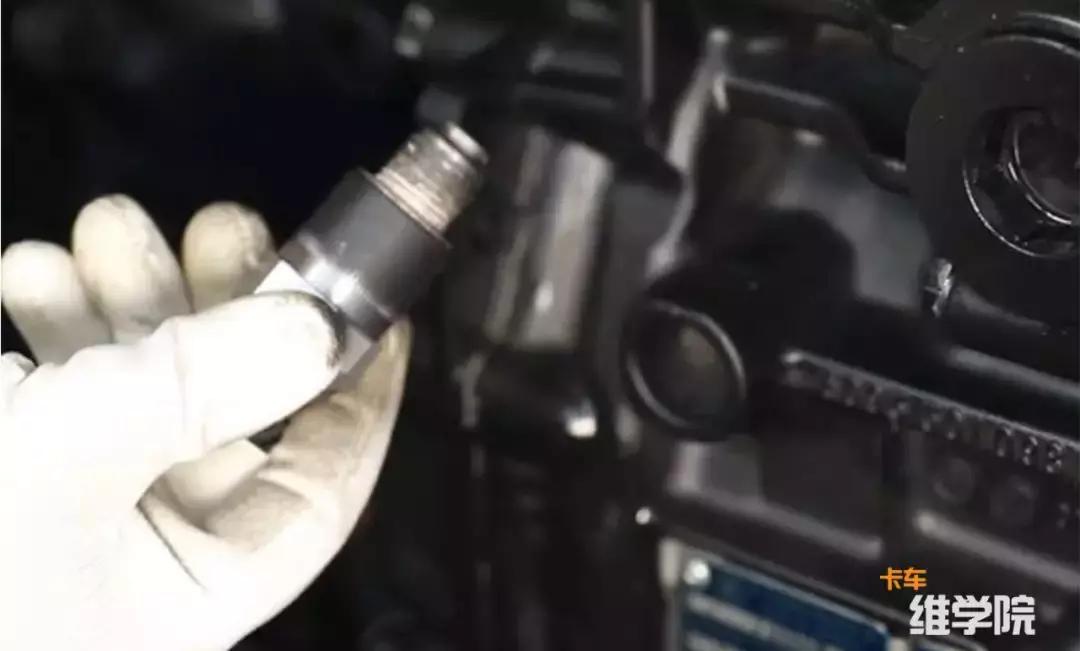

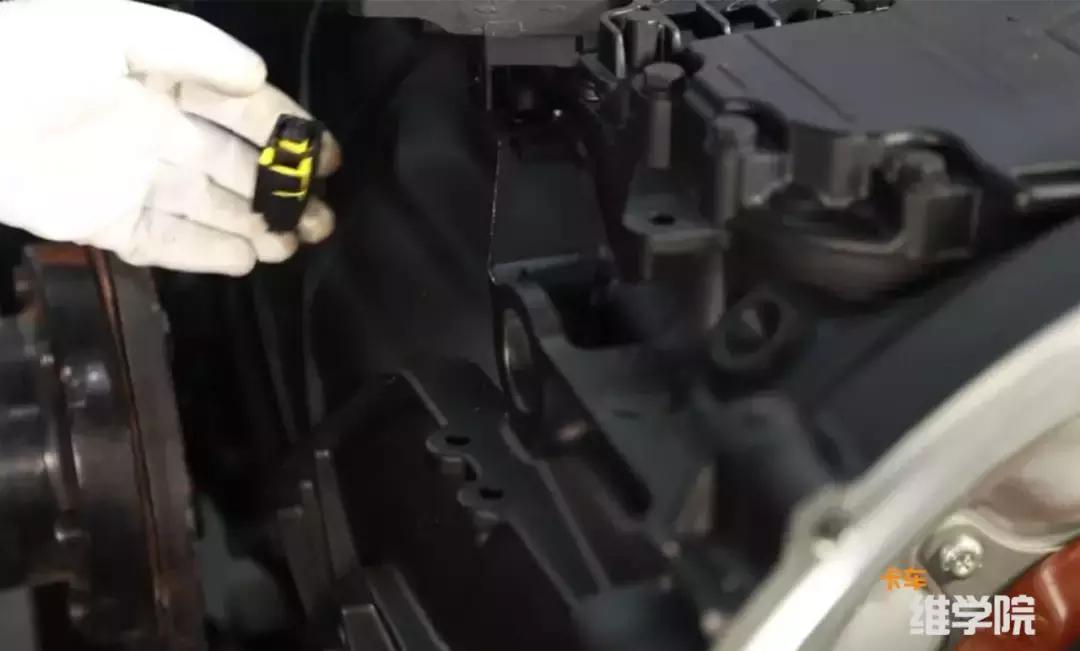

12）使用六角扳手取下透气帽。

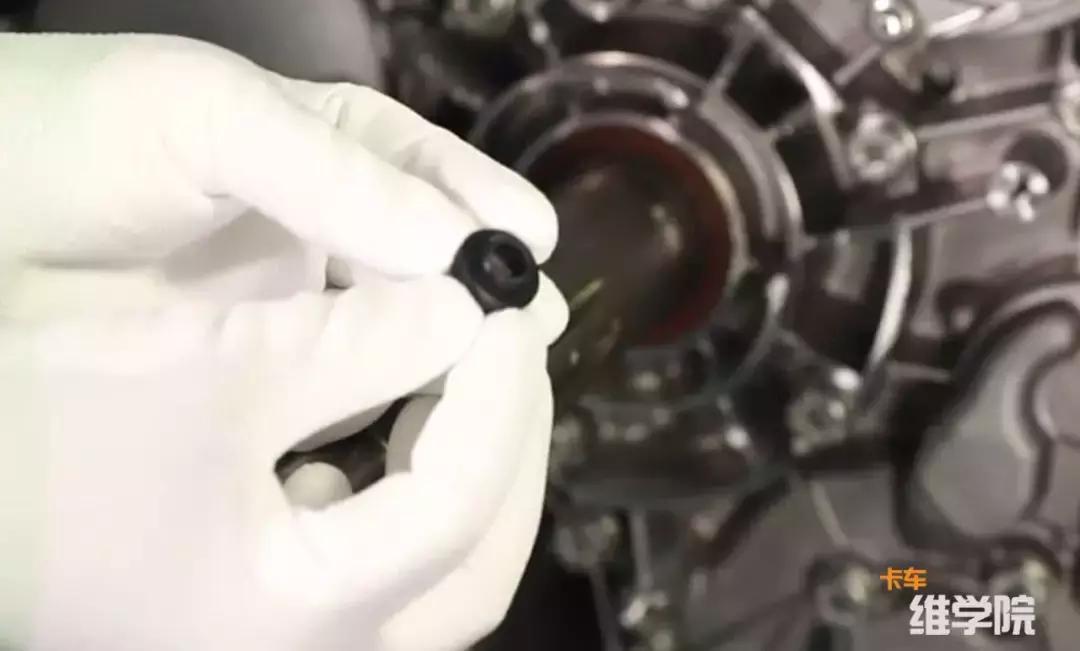

注意：透气螺栓可再次安装，防止丢失，拆下变速器控制器后才能拆下透气螺栓。
13）使用t30扳手松开并取下选档模块上9颗梅花螺栓；
14）将选档模块和密封垫一同取下；
注意：密封垫为一次性件，维修时需更换。
15）取出选档拨叉定位销。
注意：密封环通过损耗保护装置与换挡控制机构相连。
16）使用t30扳手依次松开传感器模块上10颗梅花螺栓；
17）抬起传感器模块；
18）将卡滞的梅花螺栓放出，取出传感器模块。
19）使用t45扳手松开阀体上的外部7个梅花螺栓；
注意：阀体上的梅花螺栓采用防丢失设计，请勿拆下。
20）松开阀体内部三个梅花螺栓；
21）取下阀体；
22）拆卸阀体侧进气接头及滤芯。
注意：滤芯可更换，拆卸时从接头一侧推出滤芯。
23）拆卸conact传感器接头上2个螺栓；

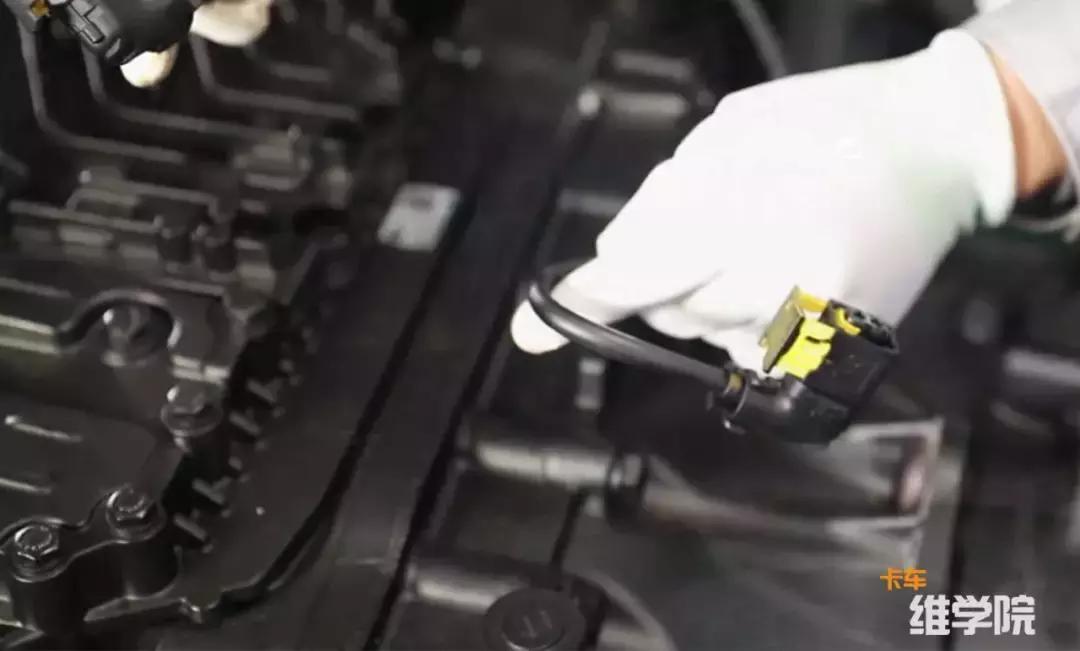

24）拔出传感器插头；
25）将conact/电缆从电缆夹中移除；
26）使用t40扳手拆卸conact上4个m8梅花螺栓；
27）取下conact；
注意：拆卸时最后拆卸conact上部固定的螺栓。
Conact和行程传感器为总成件，禁止拆卸传感器固定螺栓。
28）取下前端保护盖；
29）拆卸密封环；
30）取出conact的密封圈。
31）旋转变速器90°；
32）拆卸一颗紧固螺栓；

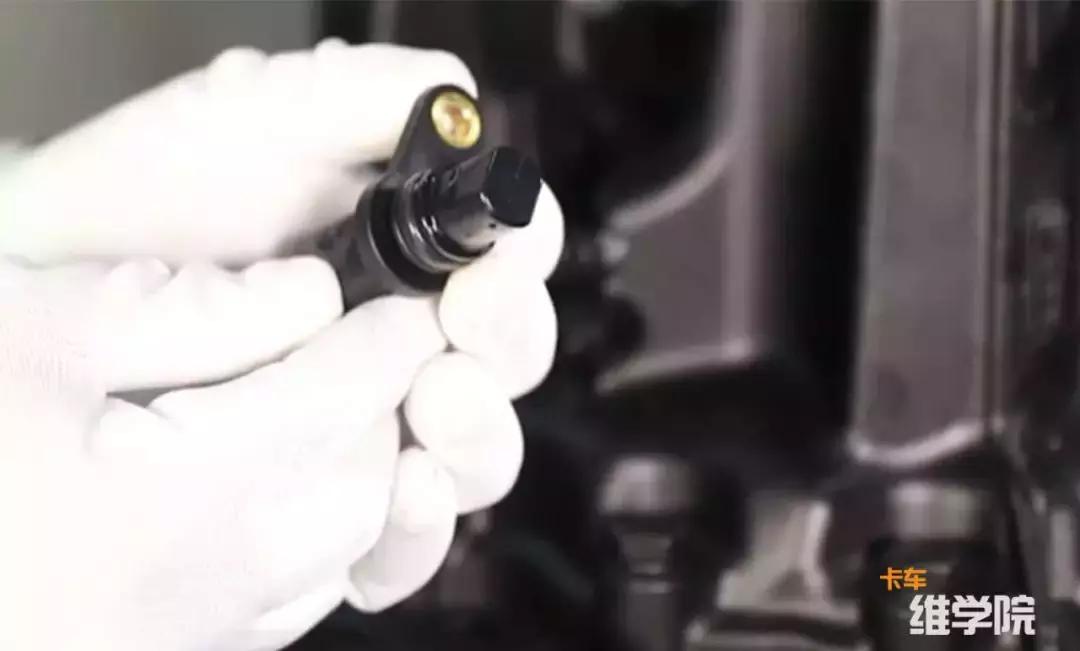

33）取下输出轴速度传感器。
34）使用扭力扳手拆卸里程表速度传感器。
35）用19套筒及加长杆拆卸输出法兰2颗六角螺栓；
36）取下垫片；
37）安装拉玛工具；

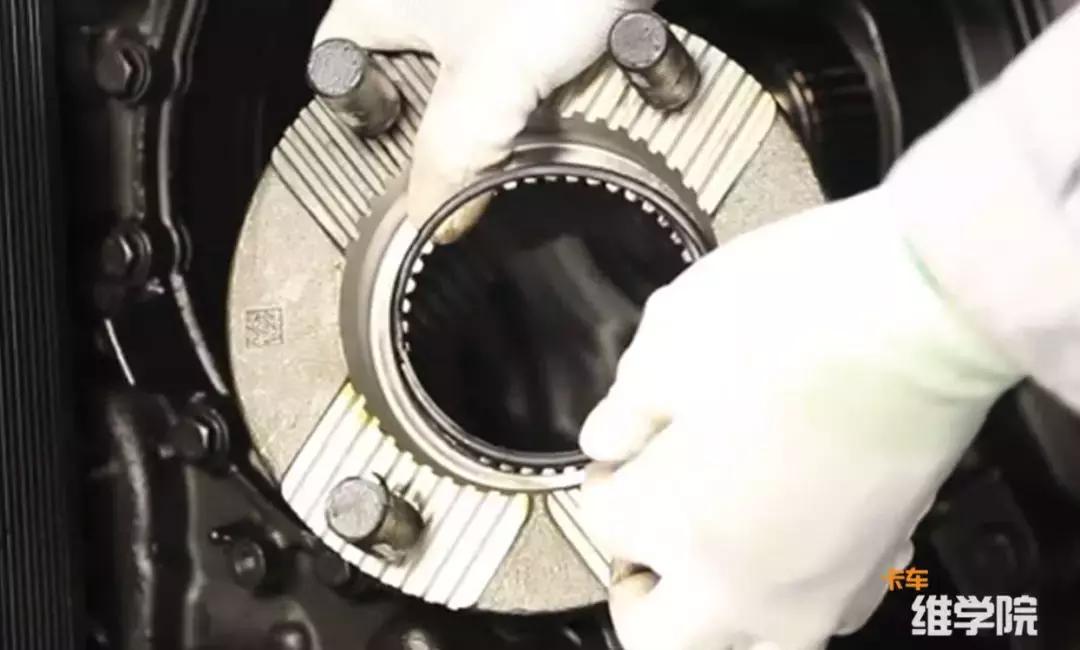

38）使用拉玛工具拔出输出法兰，取下O型密封圈。
39）使用铁锤和定位销拆卸工具拆卸变速器和缓速器之间的定位销；
40）使用龙门架勾住缓速器；
41）使用扭力扳手取下缓速器紧固螺栓；
42）取下缓速器，缓速器垫圈。
43）使用17套筒及扳手松开取力器加装盖板一侧的2颗六角螺栓；
44）再使用19套筒及扳手拆卸取力器和加装盖板另一侧的5个组合螺栓；
45）取下取力器加装盖板上2颗六角螺栓；
46）取下取力器加装盖板；
47）取下取力器孔盖板及取力器加装盖板垫片。
