一、家用低压断路器（空开）介绍
1. 低压断路器又称自动空气开关或者自动空气断路器，简称断路器或者空开
空开的作用：对电路或电气设备发生的短路、过载、失压及欠电压等进行保护。
图 1空开电路图
1P 空开：1P开关有带漏电、不带漏电保护、1P+N含零线分断型，以及他们之间的组合，如1P+N带漏电保护。普通的1P开关都是单极型，就是只能接一根火线；1P+N的1P开关，可以多接一根零线，空开跳闸的时候可以顺带跳开零线。后者有越来越流行的趋势。1P 空开可以附带一个漏电保护的附件变成占用2P位置的空开，但是实质也是1P的空开开关，这点大家讨论的时候注意分别。
l 2P 空开：2P空开同样有带漏电和不带漏电的型号，最常见的2P空开就是双极开关，需注意真正的2P开关是两个极都提供对等的短路过载保护能力，这是与1P+N最大的区别，2P开关通常用于220V系统总进线开关。
2P63a总开带漏电保护
3P及3P以上空开：基本都是用于三相220/380V系统，除非家里有大型中央空调，否则家庭很少使用。土豪家当我没有说话。由于三相系统需要做三相电压平衡，是个有点麻烦的问题。家里有三相入户的记得详细跟电工沟通一下，
热过载脱扣电流参数简单说就是空开跳闸的额定电流，如C63A的空开，那就是63A电流跳闸的，这个参数对于家庭回路的电流有极大的意义，关系到回路上所接的电器的功率、关系到导线选取的粗细。低压空开电流应当配合导线截面积选取，不能随意加大。建议的数值如下：
1.5平方毫米，10A
2.5平方毫米，16A，20A
4平方毫米，20A，25A，32A
6平方毫米，25A，32A，40A
10平方毫米，40A，50A，63A
16平方毫米，63A，80A，100A
标粗体是建议匹配的空开额定电流（热磁脱扣标定电流）匹配数值，国内品牌低压断路器精度差，建议选择相对保守的电流；国际大牌的断路器，可以选择大一些。千万不要选取小导线，然后配置电流大的空开，否则导线都烧掉了，空开还没听跳闸！千万要注意！！2.5平方毫米的导线千万不能选用超过20A的空开，在长时间使用的电气，如多人使用的电热水器，哪怕2.5平方的导线已经满足其用电需求，但考虑到其长时间近乎满负荷工作，应该往高一级别的导线选取！这点在选择导线大小的时候，大家要跟电工沟通好！

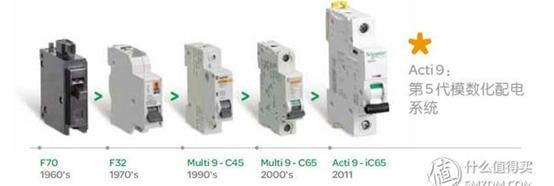

施耐德电气（当然还有个买钢笔的施耐德）家装能用到的空开，就Easy9系列、Mutil9系列、Acti9系列空开，从左到右的顺序是屌丝到土豪的顺序，来张施耐德自己的说明图片吧，不差钱的都选Acti9吧，多年的发展，这货几乎已接近完美。
二、家用漏电保护开关（漏保）介绍
漏电保护开关=漏电保护器+空开
漏保主要的技术参数是漏电动作电流，就是漏电到什么程度就动作跳开开关。家用配电场合，常用30mA的漏电动作电流的漏保。

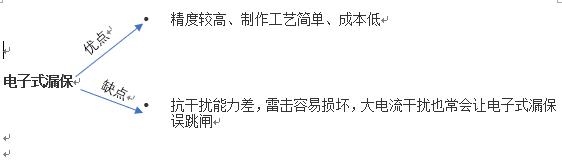

市面上的漏保多数（99%）都是电子式漏保，使用电子线路来判断零序电流互感器的输出信号，精度较高，但是电子元件抗干扰能力差，雷击容易损坏，大电流干扰也常会让电子式漏保误跳闸。而且当火线或者零线其中一根断开导致停电时，电子式漏保因为无电源，无法跳闸。L线（火线）断裂，不会有什么大的破坏，仅仅是停电，漏电开关无效并不影响什么。N线（零线）断裂，在220/380V混合系统中会导致大量电器烧毁，在这期间电子式漏电开关是无效的，即使发生漏电也不会跳闸，非常危险。

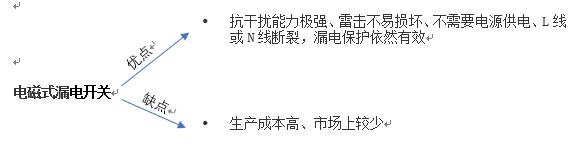

跟电子式漏保相反的是电磁式漏电开关，使用非常高端的零序电流互感器设计，和非常精密的机械电磁铁机构。因为不存在电子元件，抗干扰能力极强，雷击不易损坏。不过精密机械结构的抗震动能力比较差，不适合车船等应用。因为是纯机械结构（由漏电零序电流互感器输出直接驱动电磁铁），不需要电源供电，即使L线或N线断裂，漏电保护依然有效。
电子漏保和电磁式漏保，两者各有优缺点吧。前者成本低，方便生产，现在最常见；后者生产成本高，市场上较少，并且价格较高，并且需要串接对应的分断电流的空开使用。国产的德力西 CDL7-63，63A纯漏电开关，是国产中的电磁式漏电保护开关，价格很公道，比施耐德Acti9 iID那样的纯电磁式漏电保护开关的价格公道多了，打算上电磁式漏保的同学可以考虑一下，值得买嘛
总结下：
三、家用强电配电回路划分建议
这里是重点！这里是重点！这里是重点！上面的不看都没关系啊！！！
3.1 回路划分建议：
1、厨房单独回路供电：现代的家庭，厨房的电器占了很大的一部分，提升生活品质的烤箱、微波炉、各种电饭锅、炖盅、洗碗机、电磁炉。其用电功率是相当大的，十分建议单独回路，甚至是多回路供电。
2、冰箱常驻回路：这个回路主要是方便，好处是当需要关闭大部分用的设备,预留冰箱继续运作的情况下,切断其他回路即可。顺便可以在这个回路接入家庭弱电机柜，入户电信路由、交换机、家庭安防摄像头什么的，都可以跟随冰箱常驻回路，在切断其他回路的电源时候保持正常的运作。再顺便，在PM2.5爆表的年代，家庭有新风系统的，也可以考虑接入此回路，保证新风系统在其他设备切断时还能正常运行。
3、照明回路：一般合并设置一个回路即可(视户型面积大小情况而定)，户型太大的建议设置多个照明回路，比如划分为南北照明回路，或者划分为公共和房间照明回路。
4、空调设备回路：(用电较大)建议各自单独回路供电(也可以每两台空调合用一条回路)，各种土豪家的中央空调、空气能热水器或者什么大功率的即热式的热水器的，记得全部单独回路供电。简单说就是有几个空调（或大功率电器，大于2000w这样的，需要较长时间供电的）就设置几个回路。
5、卫生间回路：建议卫生间插座单独回路供电。注意，卫生间回路尽量装设漏电保护开关，因为在洗澡的时候，电热水器什么的漏电是玩命的，绝对不能开玩笑！卫生间的照明可与卫生间的电源插座同回路（如果卫生间照明回路单独，也应该设置漏保，但考虑到比较浪费钱，通常合并到卫生间插座回路里共用一个漏保，不差钱的土豪当我什么也没有说 ），这样设计既安全又经济，缺点是发生故障时，照明没电，给居民行动带来不便。有几个卫生间就设几个卫生间回路！必须带漏电保护开关！
6、插座回路：可以根据布线的方式和插座设置数量，划分回路。插座回路这个，大概看看自己的插座上可能有的电器功率进行预估吧，通常都会设置好几个插座回路。
3.2 回路开关选型建议：
1、总开漏电空开 + 支路普通空开（最省钱！）：
家庭总开关+漏电保护，然后下面是一堆的支路普通空开，这应该是家庭最常见的回路开关选型了。既然最普遍，那必然有它存在的理由啊，那就是省钱！整个布置方案只有一个漏电保护，的确是最省钱的，但是这个方案的缺点也显而易见，一旦有人在家里的插座插了一个漏电的电器，那么必然会跳掉全屋的总闸。要是天黑的话，那么就等着摸黑去配电箱那里一路路地试验那个回路漏电了，的确也是很苦逼的事情！
2、总开开关 + 部分支路漏电空开（最均衡！）：
总开开关 + 部分支路漏电空开，就是总开关使用普通的2P的空开，部分支路，就是涉及插座的支路使用漏电开关，空调和照明回路由于是固定安装，一般漏电可能较小（卫生间的照明除外！），这样插座什么的漏电就只会跳开自己所在回路的空开，不会让全屋停电！但也有缺点，就是空调和照明回路没有漏电保护，万一，我是说万一漏电就不好玩了！
3、总开开关 + 全部支路漏电空开（保护性能最好，土豪速度上！）：
总开开关 + 全部支路漏电空开，就是总开关使用普通的2P的空开，全部的支路都使用漏电开关。这样的配置可以提供最好的漏电保护性能，任何一回路漏电都会跳开，不会影响其他回路！但是由于全部的支路都使用漏电空开，价钱也很贵！土豪当我什么也没有说就好！
不过！土豪我们做朋友吧
