大家好，我是武翠艳。今天我们继续介绍16G做工程时各构件的注意事项及软件的处理。今天要分享的是梁构件。在梁构件中主要给大家讲解非框架梁、框架扁梁以及托柱转换梁三个部分。
首先我们来看16G中非框架梁的变化及软件处理。

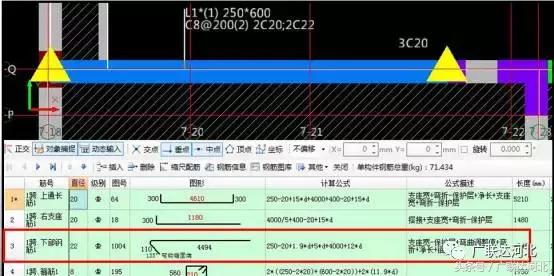

如上图有的用户绘制完非框架梁之后查看工程量，发现出现了这种带弯钩的下部钢筋，那么为什么会出现这种钢筋，什么情况下它才会出现，而它又是怎么计算的呢？其实我们分析下图集就非常清楚了，在16G中新增了非框架梁下部钢筋的弯锚构造，如下图：
以前11G中非框架梁的下部钢筋只有直锚的形式，带肋钢筋12d，光圆钢筋15d。
而现在需要判断直弯锚。如果不满足直锚的12d或者15d的时候，需要按照上图的形式进行弯锚，135度弯钩，平直段长度是5d。针对这种变化软件也做了相应的内置，如下图：
软件会自动判断直弯锚，如果弯锚的话就按照如图所示即图集要求进行计算。
另外还新增加了受扭非框架梁的纵筋构造，也就是说如果非框架梁有受扭钢筋的话，下部钢筋直接伸到对边弯折15d,如下图所示。
此种情况软件也同样做了内置，如下图节点设置：

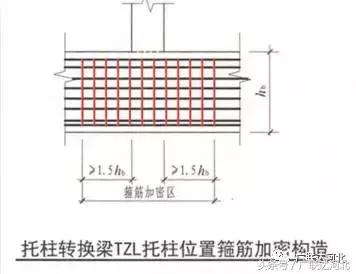

接下来我们来看一下托柱转换梁，这也是16G新增的一个节点。那么什么是托柱转换梁，什么情况下用这个节点呢？首先TZL只应用于转换层，比如下面是框架结构的商业，上面是剪力墙结构的住宅，这时中间会设置一个转换层，转换层里面的柱子就是转换柱也就是11G中的框支柱，转换层里面的梁，如果梁上起柱就是TZL。这个节点主要说明了箍筋的加密构造，也就是柱下的范围加上两边各1.5倍梁高的部分。如下图：
以上就是梁中要给大家讲到的非框架梁及托柱转换梁，至于框架扁梁，也是咱们16G中变化非常大并且比较复杂的部分，去年16G刚实行的时候就给大家详细分析过它的注写规则和钢筋构造以及软件的处理，大家可以点击下面的链接再次去进行查看（框架扁梁文章链接）本文就不再过多赘述了。
以上就是今天给大家分享的内容，如果有关于16G的问题，欢迎大家在下方给我留言，如果您觉得这篇文章帮到了您，也欢迎大家给我点赞！最后感谢大家的收听！我们下期再见！
