以前修了一台台安N2的，4KW的变频器，拆回来修的原因是上电无显示。先上图吧。
损坏的原因未知，就是停机了几天没开，停机的原因是因为游管破了漏油，等油管换好了，它又坏了。

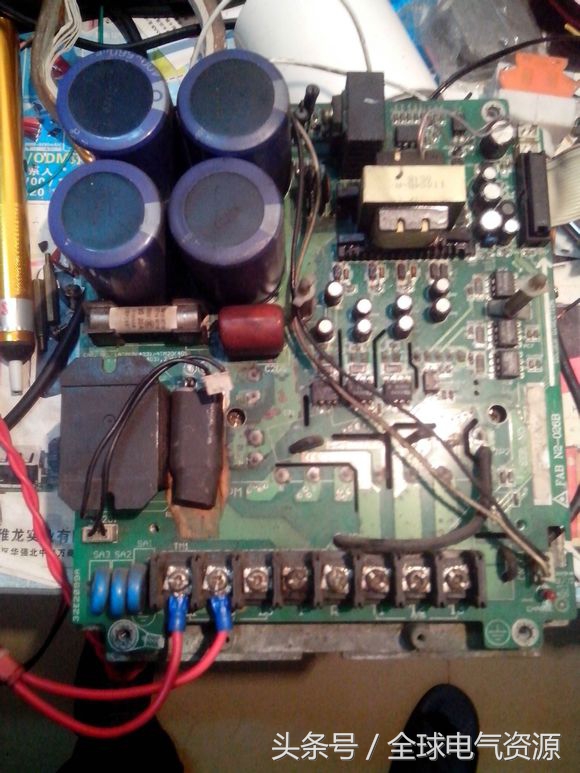

这张是拆开后的照片，按照惯例，先怀疑强电板上的问题，看通上电，听了一下，没什么动静，说明那个大黑色的东西（也就是继电器）没有被吸合
★
修理也讲究的是“望闻问切”我先望了，没见哪里烧坏，也闻了一下，就一鼓油味，问也问了，就是放坏的，以前正常在用的。下面再切吧
★
按照以前的经验，首先怀疑是启动电阻断开，（启动电阻就是那个黑色的继电器旁边的那个东西）怀疑它由于变频器停机时间过长，染后修理过程中有可能频繁起动变器，导至它被烧断，这个电阻的作用就是在变频器开机前，给滤波电容充电的，当滤波电容上的电压被建立后，它就会被继电器短接，退出工作。
我首先断电用我的46元的万用表，大概测了一下保险，IGBT 都没问题，测P和P之间时（也就是测启动电阻的通断）显示没断开的，我心想，这么容易就找到问题了？想也没想就拿上剪钳把它给剪下来了
★
IGBT一般做的是很高端的，万用表是没办法测其好坏的，但跟剧经验，（维修来说经验是很重要的）以及循问客户使用经过，和看其外表，再用万用百粗测，IGBT里面有两部份，一是三相整流桥，二是逆变桥。三相整流桥就像我们平时测桥堆那样测，ABC到P是正向，N到ABC是反向。阻值在正常范围
★
看见上图没有，我剪下拉再一量，91欧，唉，搞错了。原来表笔在老化的焊接点上量的跟本就没接触好，剪下来后，电阻脚上有剪刀口，表笔接触良好。没办法，幸亏是齐根剪的，搞一下，又把它焊接回去了。
★
这下又得重新检测了。只好在下表笔测量前，都把关键点上先用刀片刮一下
好吧，重新思考，既然启动电阻是好的，那滤波电容上应该会建立电压，只好通电用表测了。（我没有示波器）经测：530V直流有，无显示说明开关电源没起振或低压回路有问题。
★
现在只好一边通电一边测量，先测开关管，有530V到，说明开关变压器初级是好的，测风扇供电，没有。这说明开关电源没起振，次级无输出

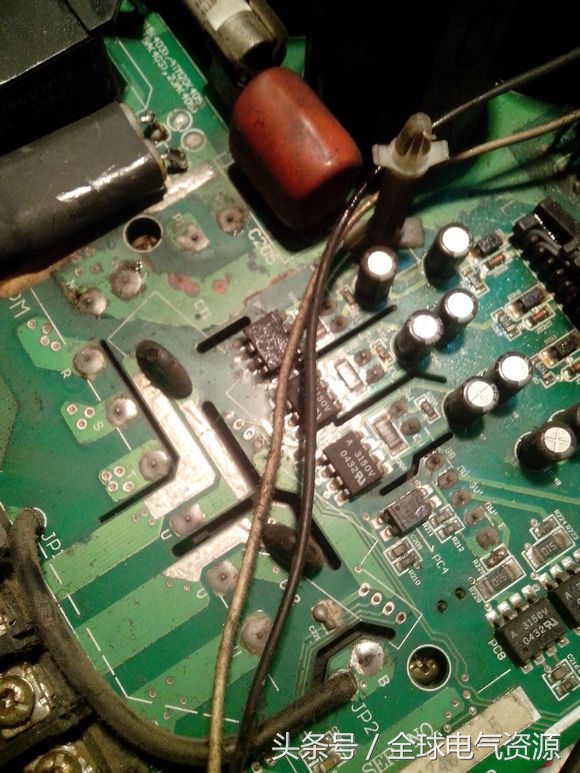

这三个脚的就是开关管
★

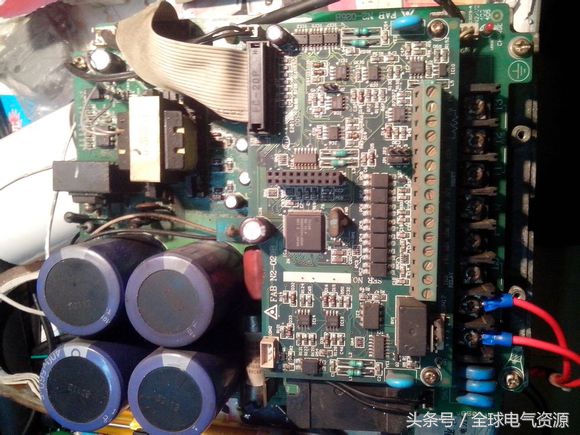

既然判断是开关电源没起振，那就查查为什么不起振吧，先测8脚的IC UC3844 这个IC与开关管关系最近，量了一下它的供电脚7脚没电压，看图，就是那个8脚的IC
★
8脚IC与开关管关系最近，7脚又没有供电，那这下应该是找到问题了，从后到前反查吧，UC3844的第7脚由滤波电容通过电阻降压得电，其*共中**三个电阻，经查有一个75K的不通。

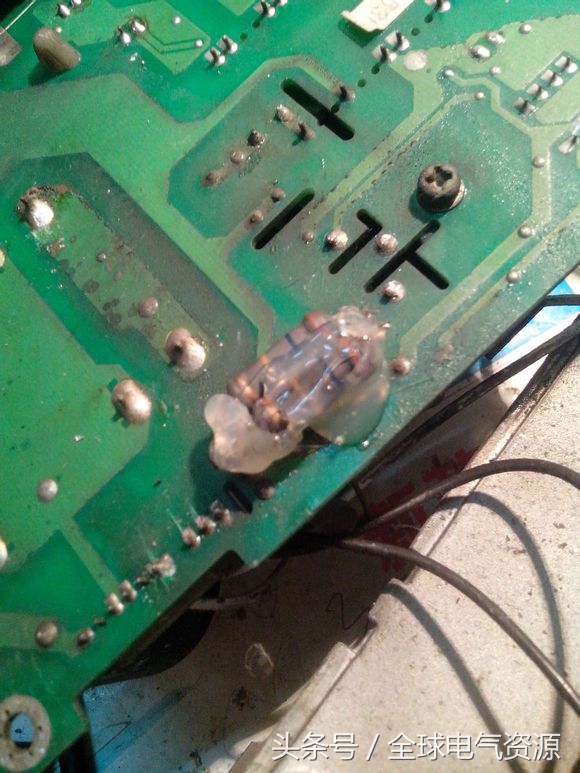

看见这个用胶封住的电阻了吧，这是我用两个160K的并起来的，没有75K的电阻，主好这样并，并好后，体积又大了，正面放不进去，扯吧，只好焊在反面。
好了，再装好通电，OK了。测量了一下输入输出正常进行了。显示也正常了。
★
至此，以为一切大功告成。明天就等着收钱吧
★
现在问题来了，
今天下午去客户那里安装，本以为大功告成的啊，装好后开机正常，电机运转正常，收钱走人了，还没出厂门，开机师傅追来了“坏啦，不转了”
★
回去一看，有显示的，但显示“LV-C”（意思就是：运行中电压低）
★
我按复位，再开机，又正常了，转了好几分钟也没问题啊，就加载运转吧，又停了，还是显LV-C
★
原来刚装好只是空载运转了一会，没加负载，加载后就会报警，只好查资料，原来是运转中电压低，叫解决问题是查看电源，查看了，供电正常 资料还叫调高P031的数值，（也就是让变频器对电源跟踪的不要太紧）我照说的调高了，还是不行，我判断不是电源的问题，是变频器问题。

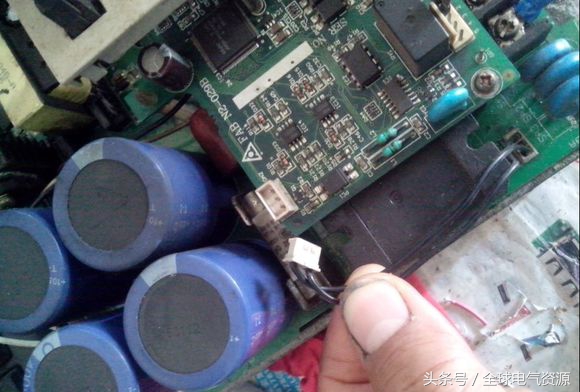

如图：我打开壳子一看就看见了，一个插头没插，就是给24V继电器供电的那个插头
★
这也说明一个故障现像，就相当是继电器没吸合，变频器是可以显示并开机的，但一但有负载，滤波电容上的电压就会陡降，就会被检测到，CPU就会发查关机指令。有继电器触点少烧坏/线圈烧坏/大电容失效等问题的机子，可能就会这样报警。
★
