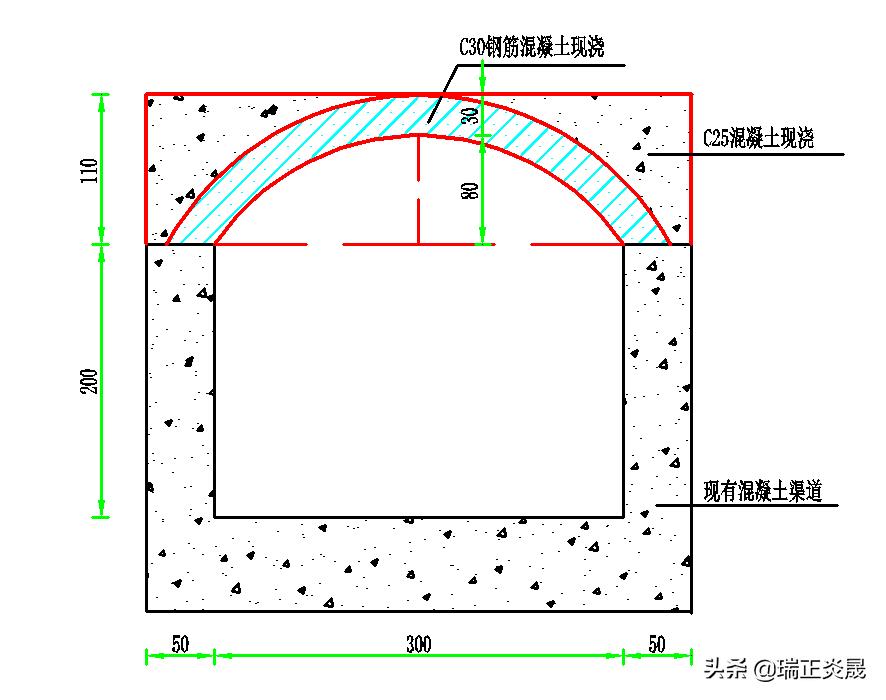

1. 渠道卷拱设计（新建）

（1）设计断面

针对渠道内侧边坡落石进入渠道内，易堵塞渠道。设计对该部分渠段新建拱顶对渠道进行保护，防止落石等进入渠道内。

设计在现有渠道边墙基础上，对顶部采用弧形结构，拱顶距墙顶高0.8m。其中拱圈部分采用C30钢筋混凝土现浇，厚0.3m，然后采用C25混凝土现浇形成顶部形成平面。

（2）单位工程量统计

根据设计典型断面，计算每米工程量，如下表：

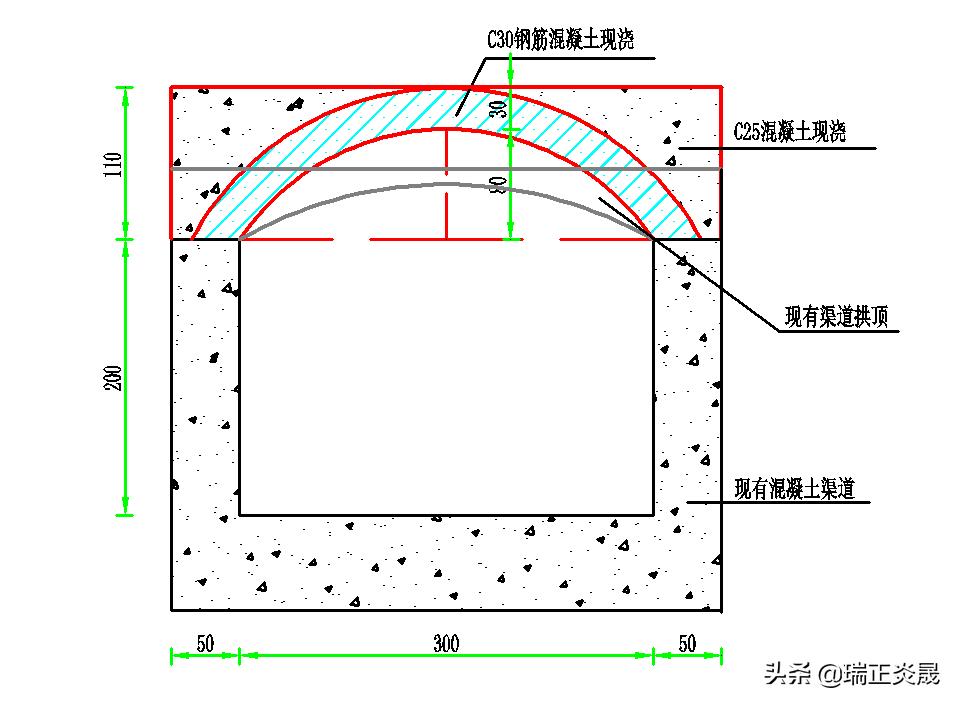

2. 渠道卷拱设计（重建）

（1）设计断面

针对渠道现有拱顶局部垮塌。设计对该部分渠段重建拱顶对渠道进行保护，防止落石等进入渠道内。

设计拆除现有砼拱顶，在现有渠道边墙基础上，对顶部采用弧形结构，拱顶距墙顶高0.8m。其中拱圈部分采用C30钢筋混凝土现浇，厚0.3m，然后采用C25混凝土现浇形成顶部形成平面。

（2）单位工程量统计

根据设计典型断面，计算每米工程量，如下表：

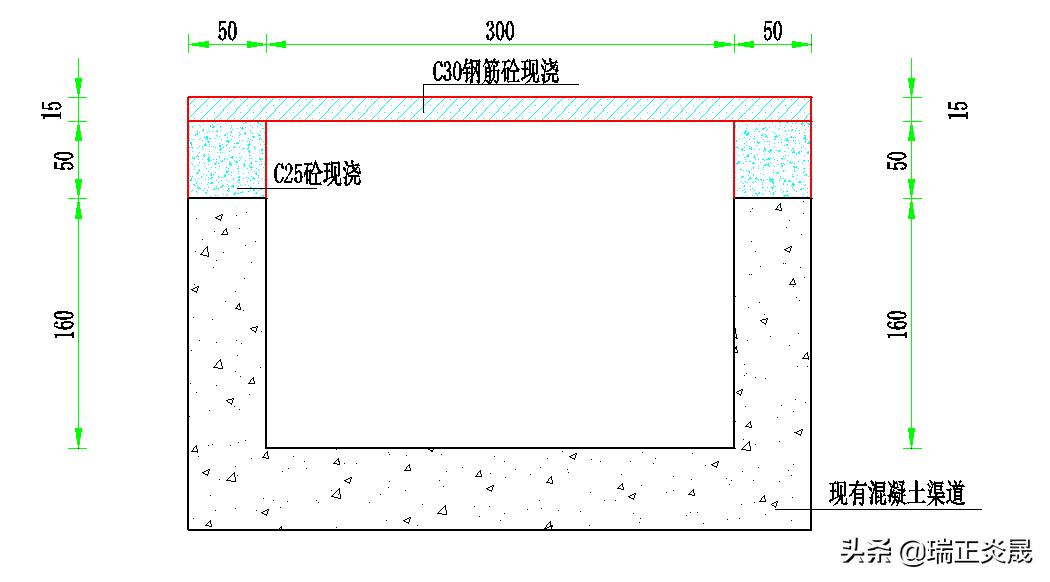

3. 渠道加高、封闭设计

（1）设计断面

针对部分渠道暗渠洞口太小，水流量过大，本次设计通过对渠道两侧边墙进行加高处理，然后盖板封闭。

设计在现有渠道边墙基础上加高0.5m，此时在保留0.3m安全值后，最大过流能力为2.78m³/s，渠道设计引水流量为2.0m³/s，整治后渠道满足引水流量下过流要求。

设计加高段采用C25砼现浇，宽0.5m。顶部盖板采用C30钢筋混凝土现浇，盖板厚0.15m，采用单层钢筋，C25混凝土现浇。

（2）单位工程量统计

根据设计典型断面，计算每米工程量，如下表：
