引言

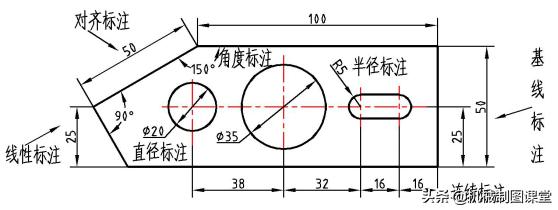

AutoCAD提供多种标注工具用来测量设计对象：线性标注、对齐标注、坐标标注、半径标注、直径标注、角度标注、基线标注、连续标注、公差标注、圆心标记等。AutoCAD中对各种尺寸标注的定义如图1所示。串联的尺寸称为连续标注，并联的尺寸称为基线标注，倾斜的尺寸称为对齐标注。
图1 AutoCAD中各种尺寸定义
尺寸标注工具的位置
尺寸标注工具在“AutoCAD经典”界面的“标注”工具栏如图2所示，和“标注”下拉菜单如图3所示和“草图与注释”界面【注释】选项卡的【标注】面板，如图4所示。
图2 标注工具栏
图3 标注菜单
图4 标注面板
常用的标注命令的图标，中英文命令全称，快捷键和具体的功能
表1 常用的标注命令图标、名功能对照
