1.单相表

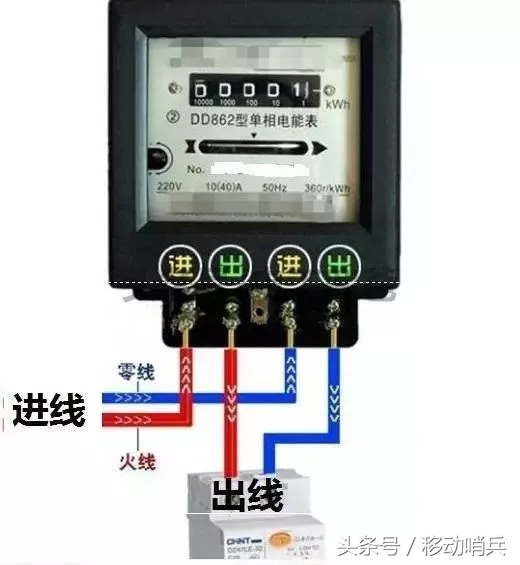

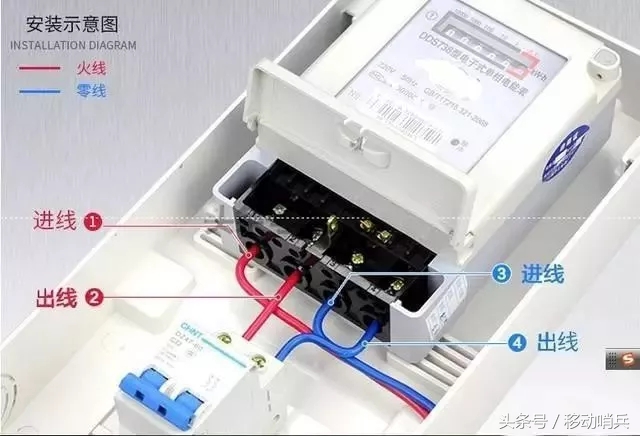

相电表是用来测定普通民用家庭电路中的用电量的设备，家庭电路用来给各种家用电器供电。单相电表具有能耗低、可靠性高等特点。所以我们先来说说这种电表的接线方式
2.三相电表
三相电度表是用于测量三相交流电路中电源输出（或负载消耗）的电能的电度表。它的工作原理与单相电度表完全相同，只是在结构上采用多组驱动部件和固定在转轴上的多个铝盘的方式，以实现对三相电能的测量。

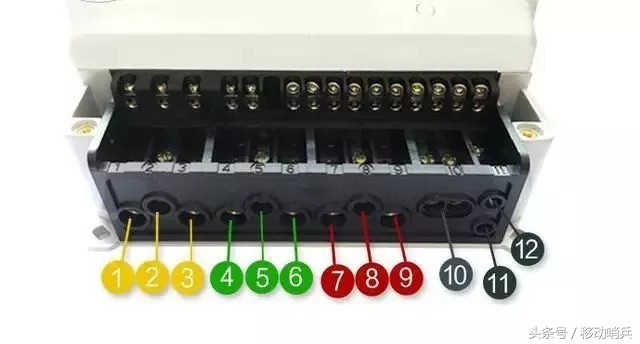

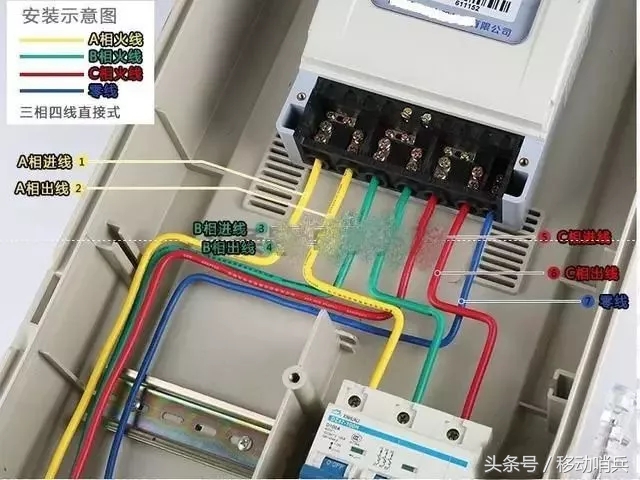

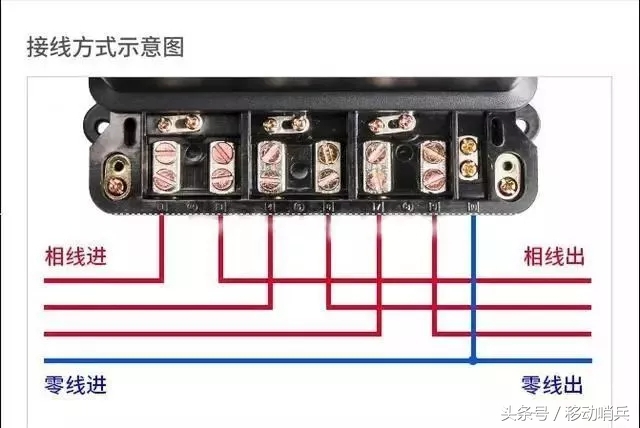

三相四线有功电表接线方法如下
三相四线电子式电表接线方法如下

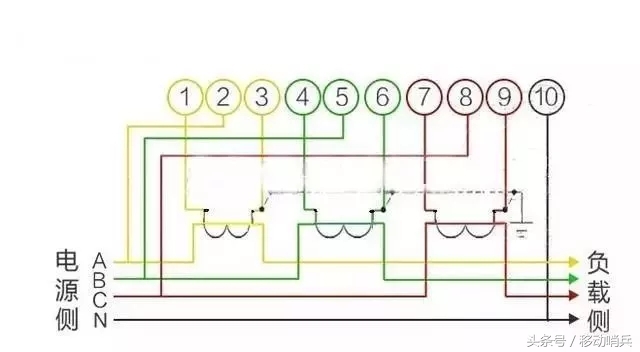

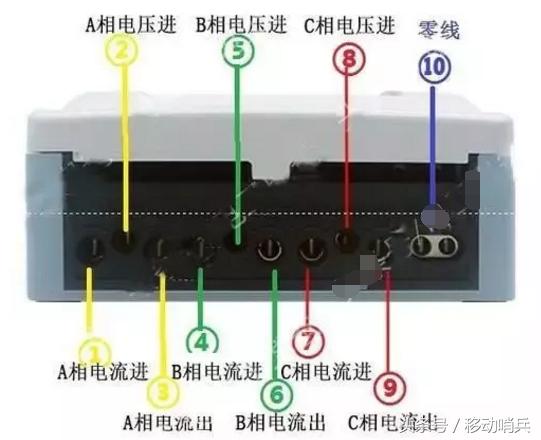

3. 经过电流互感器电能表

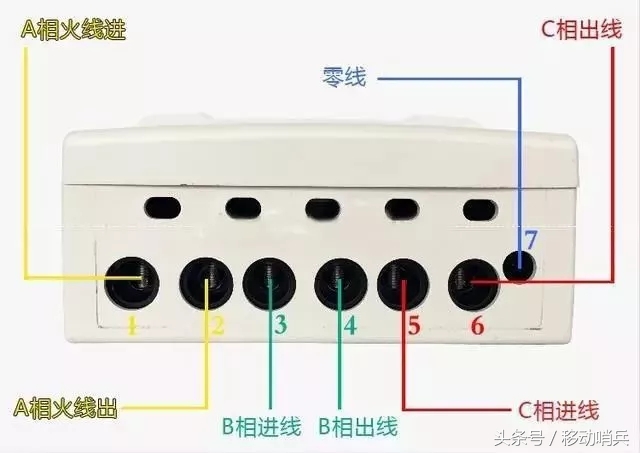

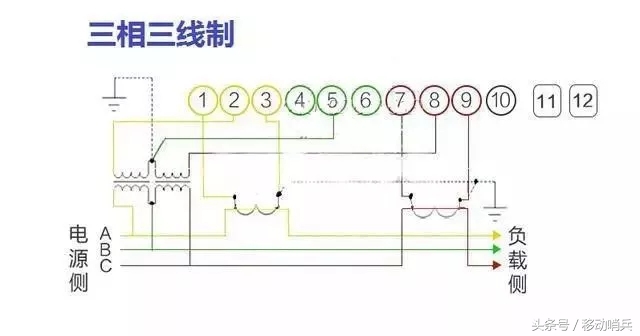

4. 三相三线制电表
三相三线和三相四线最大的区别就在于，三线只有三根相线，只能提供380v电压；四线是三根相线加上一根零线，可以提供380v或者220v电压。中间是地线，左零线，右火线。
和上图的四线比起来，少了一个⑩这条零线。
电表接线图就分享到这里，如果有错误请小伙伴一定要指出，避免查阅的小伙伴被误导，小编也是在学习的过程中，所以先谢过啦。如果有想要了解的知识请在留言区留言，小编会安排时间进行分享的。
