上节讲到程序分析的工序程序分析（工序程序分析）和流程程序分析（流程程序分析 ）
接下来讲布置和路径分析。
布置与路径分析：布置和经路分析是以作业现场为对象，对现场布置及产品和作业者移动线路所进行的分析。
布置和路径分析的特征：
-
主要是对“搬运”或“移动”的路线进行分析，以达到缩短搬运距离和改变不合理流向的目的。
-
分析产品或人在现场流动的实际路线。
布置和路径分析方法：线路图。
线路图的概念：按比例缩小绘制的工厂简图或车间平面布置图，将流程程序中的所有的动作，以线条和符号表示在图上，主要用于对物料搬运的分析，从线路图上研究如何缩短搬运距离和改变不合理的流向（如：倒流、往复、交叉流动等）。
线图：用线条来度量距离，精确地按比例绘制的线路图，叫线图。
线路图的分析工具 ：5问,4技巧加一表

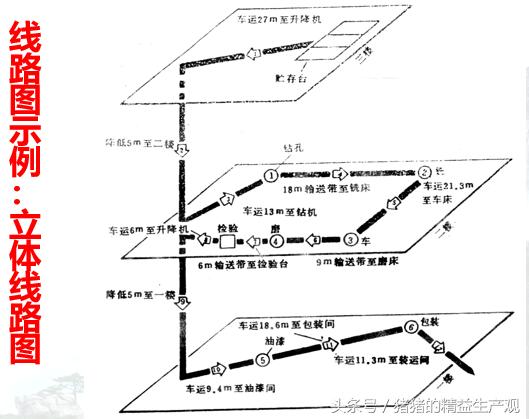

示例
线路图改进的方法：
※ 对平面移动：
-
Ø移动的距离是否能缩小
-
Ø有没有相向流动
-
Ø通道和道路状况是否良好
※ 对立体移动：
-
Ø高度能否降低；
-
Ø上下移动的次数能否减少？
-
Ø是否使用起重设备
※ 对厂房设备配置：
-
Ø物流路线能否缩短
-
Ø运输方法是否恰当
-
Ø运输通道、起重设备、行车路线等是否符合要求
-
Ø办公室、检查工序、工具柜等位置是否合适。
线路图案例分析及讨论
※ 研究地点:某公司绝缘车间
※ 研究对象: 压板加工

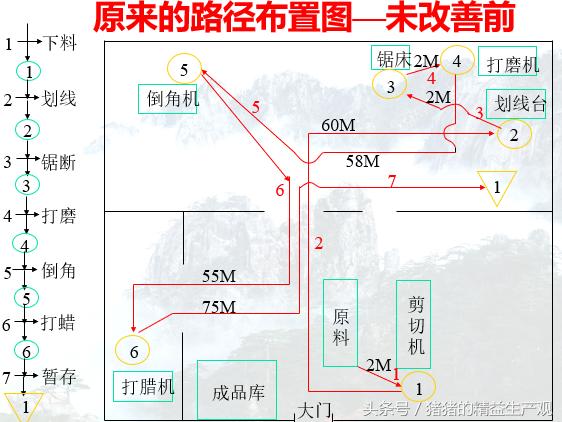

※ 压板加工流程程序及线路图：
※ 分析：运用5问,4技巧加一表技术进行分析
-
有无相向流动？有；
-
有无适合的方案？有；
-
重新布置设备，移动距离是否缩小？会；
-
有无适合的方案？有；
-
什么方案? 进行改进,重新布置设备

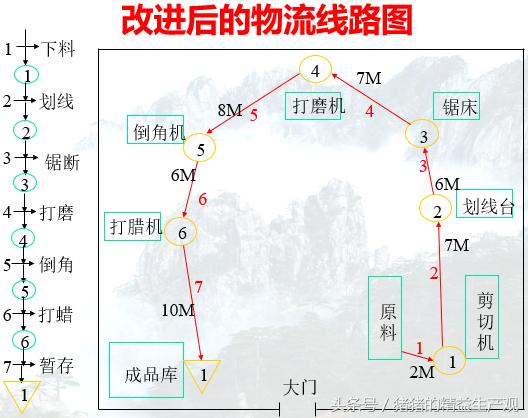

※ 改进后的布置图
改进效果：
-
原方案的搬运距离为254m，改进后的搬运距离为 66m，少搬运188m，缩短了搬运路线。
-
消除了来回搬运、走动现象，降低了成本
-
设施布置符合物流规范化要求，物流路线最短。

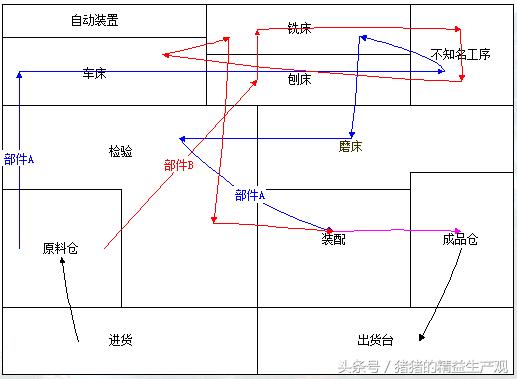

练习：下图的物流路线是否合理？应该如何布置？
练习
需要答案的请留言联系我，谢谢！
