开发一个健壮、可扩展和高效的系统是一个很艰巨的任务。而我们去了解一些关键概念和组件可以使这个过程变得更加容易管理。在本文中，我们将探讨诸如DNS、负载均衡、API网关等关键系统设计组件。我们使用一份简明的备忘单，通过它可以帮助开发人员设计不同复杂度的系统。

系统设计

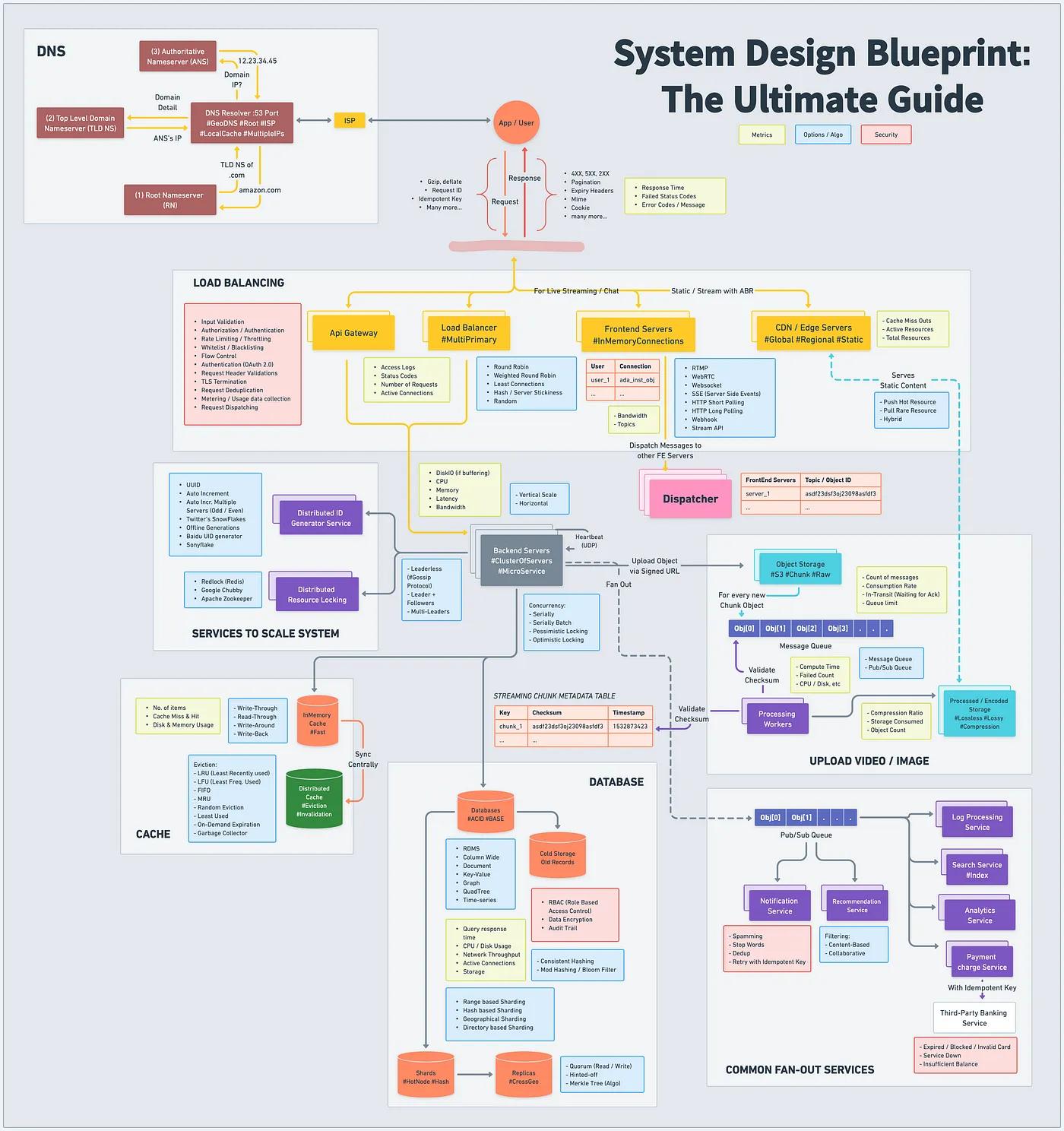

系统设计蓝图/备忘单

一份全面的图形指南，为开发人员提供系统设计中关键概念和最佳实践的快速、简单的参考。 这份方便的蓝图（备忘单）涵盖了基本主题，例如：DNS、负载平衡、API 网关、视频和图像处理、缓存、数据库、唯一ID生成，标准的组件如：支付和推荐服务及聊天和流媒体协议。 有了这个触手可及的宝贵资源，你将有能力应对设计和实施可扩展、高效且可靠的系统的挑战。

系统设计蓝图：终极指南

第一部分：系统设计的原则

1.1 模块化

将系统划分为更小的、可管理的模块有助于降低复杂性、提高可维护性并提高可重用性。

1.2 抽象

隐藏实现细节并仅显示基本功能有助于简化复杂的系统并促进模块化。

1.3 分层

将系统组织成多个层，每个层提供一组特定的功能，促进关注点隔离并增强可维护性。

1.4 可扩展性

通过添加更多计算资源（水平扩展）或优化系统容量（垂直扩展）来设计系统，从而系统负载的处理能力。

1.5 性能

优化系统的响应时间、吞吐量和资源利用率对于成功的设计至关重要。

1.6 安全

通过实施适当的安全措施和实践，确保系统的机密性、完整性和可用性。

1.7 容错和恢复能力

设计系统可以承受故障并能从错误中正常恢复，确保可靠性和可用性。

第二部分：系统设计的关键组件

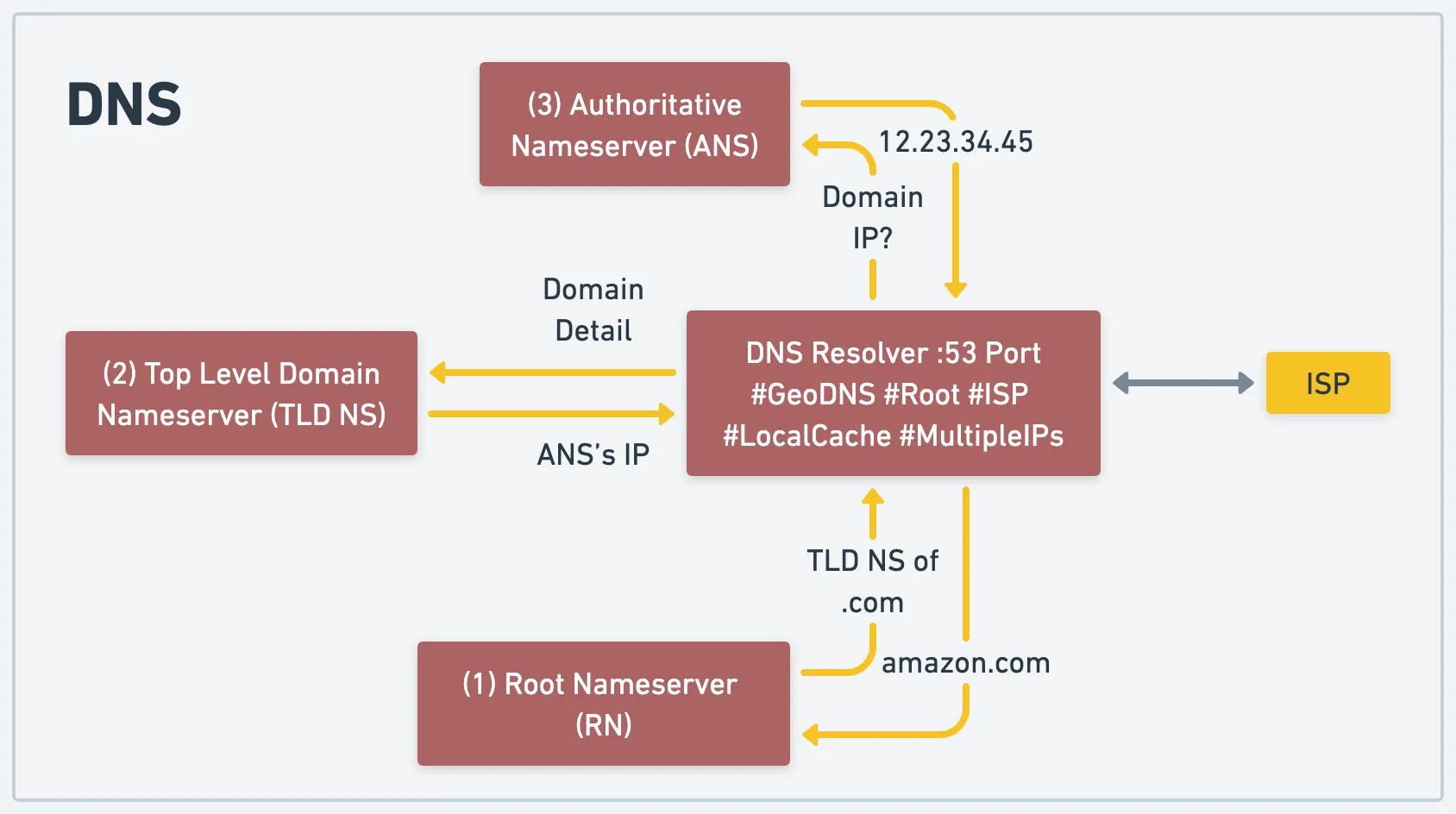

2.1 DNS（域名系统）

DNS是一种分层且分散的命名系统，用于连接到互联网或专用网络的计算机、服务或其他资源。 它将人类可读的域名（例如 www.example.com）转换为IP地址，使用户能够更高效地访问网站和服务。

DNS

2.2 负载均衡

负载平衡是指在多个服务器之间分配网络流量，以确保没有任何一个服务器被压垮。 这种方法提高了系统的可用性、可靠性和性能。 标准负载均衡算法包括循环算法、最少连接算法和 IP哈希算法。

2.3 API网关

API网关是充当分布式系统中客户端和微服务之间中介服务。 它管理并路由请求，执行安全策略，并可以提供附加功能，例如：缓存、日志记录和监控。

2.4 CDN（内容分发网络）

CDN是分布在各个地理位置的服务器网络，旨在以更低的延迟和更高的带宽向用户提供内容。 CDN将内容缓存在靠近最终用户的边缘服务器上，从而提高系统性能并减少源服务器的负载。

2.5 消息队列

消息队列通过在队列中临时存储消息来促进分布式系统组件之间的通信。 它们支持异步处理并帮助解耦组件，从而提高系统的可扩展性和容错能力。

2.6 通讯协议

系统设计中可以使用不同的通信协议，例如HTTP/HTTPS、WebSocket、gRPC。 这些协议各有利弊，选择取决于延迟、安全性和数据传输要求等因素。

2.7 缓存

缓存是一种用于存储数据副本的临时技术，允许在将来的请求中更快地检索。 它有助于减少延迟、服务器负载和带宽消耗。 流行的缓存机制包括内存缓存、分布式缓存和浏览器缓存。

2.8 数据库

为系统选择合适的数据库取决于数据结构、可扩展性、一致性和延迟。 常见的数据库类型包括关系数据库（例如 MySQL、PostgreSQL）、NoSQL 数据库（例如 MongoDB、Cassandra）和 NewSQL 数据库（例如 Cockroach DB、Google Spanner）。

2.9 复制技术

复制是在不同节点上维护数据的多个副本，以提高可靠性、可用性和容错能力。 标准复制技术包括同步复制、异步复制和半同步复制。

2.10 分布式唯一ID生成

在分布式系统中创建唯一标识符具有一定的挑战性，但对于维护数据一致性和完整性至关重要。

第三部分：使用签名URL分块上传视频和图像

在本节中，我们将探讨如何使用签名URL分块上传大型视频和图像文件。 该方法可以显着提高文件上传的效率和可靠性，尤其是在网络条件不太理想的场景下。

3.1 什么是签名URL

签名URL是特制的URL，可授予对特定资源（例如云存储中的对象）的临时、安全访问权限。 这些URL包含身份验证签名，允许用户在有限的时间内执行特定操作，例如上传或*载下**文件。 Amazon S3和Google Cloud Storage、阿里云OSS等流行的云存储提供商支持生成签名URL。 以下是签名URL的示例：

https://example-bucket.s3.amazonaws.com/my-file.txt?\
  X-Amz-Algorithm=AWS4-HMAC-SHA256&
  X-Amz-Credential=AKIAIOSFODNN7EXAMPLE%2F20220407%2Fus-east-1%2Fs3%2Faws4_request&\
  X-Amz-Date=20220407T123456Z&\
  X-Amz-Expires=3600&\
  X-Amz-SignedHeaders=host&\
  X-Amz-Signature=a9c8a7d1644c7b351ef3034f4a1b4c9047e891c7203eb3a9f29d8c7a74676d88

3.2 分块上传

在单个请求中上传大文件可能会导致超时、高内存消耗以及由于网络不稳定而增加的失败风险。 相反，将大文件分成较小的块并顺序或并行上传可以提高上传效率和可靠性。 这种方法称为“分块”或“分段”上传。

3.3 结合签名URL和分块上传

要使用签名URL分块上传视频和图像文件，可按照以下常规步骤操作：

1. 将文件分割成更小的块：在客户端将大文件分割成更小的块，通常使用JavaScript。 块大小可能会有所不同，但必须平衡请求数量和每个块的大小以优化上传性能。
2. 为每个块请求签名URL：向你的服务器发送请求以生成每个块的签名URL。 服务器应创建具有适当权限和到期时间的签名URL，并将其返回给客户端。
3. 使用签名URL上传块：使用签名URL将每个块上传到云存储服务。 根据所需的并发级别和网络条件，这些上传可以顺序或并行完成。
4. 确认成功上传并重新组装：所有块上传成功后，通知服务器确认上传过程完成。 然后，服务器可以将这些块重新组装成原始文件，并执行任何必要的处理或验证。
5. 处理失败的上传：如果任何块上传失败，请使用新的签名URL重试上传或实施错误处理策略，以确保流畅的用户体验。

通过使用签名URL和分块上传，开发人员可以高效、安全地处理大型视频和图像上传，从而提高系统的可靠性和性能。

第四部分：聊天和流媒体协议

本节将讨论促进客户端和服务器之间的实时通信和数据流的各种聊天和流媒体协议。 了解这些协议可以帮助开发人员构建响应式和交互式应用程序。

4.1 RTMP（Real-Time Messaging Protocol实时消息传递协议）

RTMP是Adobe Systems开发的专有协议，用于通过Internet传输音频、视频和数据。 它通常用于视频流应用程序，并在客户端和服务器之间提供低延迟通信。 然而，由于它对Flash Player的依赖，近年来它的受欢迎程度有所下降。

4.2 WebRTC（Web Real-Time Communication网络实时通讯）

WebRTC是一个开源项目，可在Web浏览器和移动应用程序中实现实时音频、视频和数据通信。 它支持点对点连接，减少延迟和服务器负载。 WebRTC广泛应用于视频会议、在线游戏以及其他需要实时通信的应用中。

4.3 WebSocket

WebSocket是一种通信协议，可通过单个长期连接在客户端和服务器之间实现双向、全双工通信。 由于其低延迟和高效的通信能力，WebSocket通常用于聊天、通知和实时更新等实时应用程序。

4.4 SSE（Server-Sent Events服务器发送的事件）

服务器发送事件 (SSE) 是一项使服务器能够通过HTTP连接向推送客户端更新的技术。 它专为从服务器到客户端的单向实时通信而设计，使其适用于实时更新、新闻源和通知等应用程序。

4.5 HTTP短轮询

短轮询涉及客户端重复向服务器发送HTTP请求以检查新更新。 虽然实现起来很简单，但短轮询可能会导致服务器负载较高，并且由于持续轮询而增加延迟，尤其是在更新不频繁的情况下。

4.6 HTTP长轮询

长轮询是对短轮询的改进，在短轮询中，客户端向服务器发送请求，服务器将请求保持打开状态，直到有新数据可用。 这种方法减少了请求数量和服务器负载，但仍然可能遇到延迟问题，并且也需要仔细管理服务器资源。

4.7 Webhook

Webhook是由系统中的特定事件触发的用户定义的HTTP回调。 当发生事件时，源站点会向为Webhook配置的URL发出HTTP请求。 这种方法允许不同系统或服务之间进行高效、事件驱动的通信。

流API（Stream API）

流API使客户端能够使用来自服务器的连续数据流，通常使用HTTP或WebSocket连接。 这些API专为需要实时更新的应用程序而设计，例如社交媒体源、股票市场数据或实时分析。

通过了解和利用这些聊天和流媒体协议，开发人员可以构建响应式实时应用程序，以满足各种用例并提供优越的用户体验。

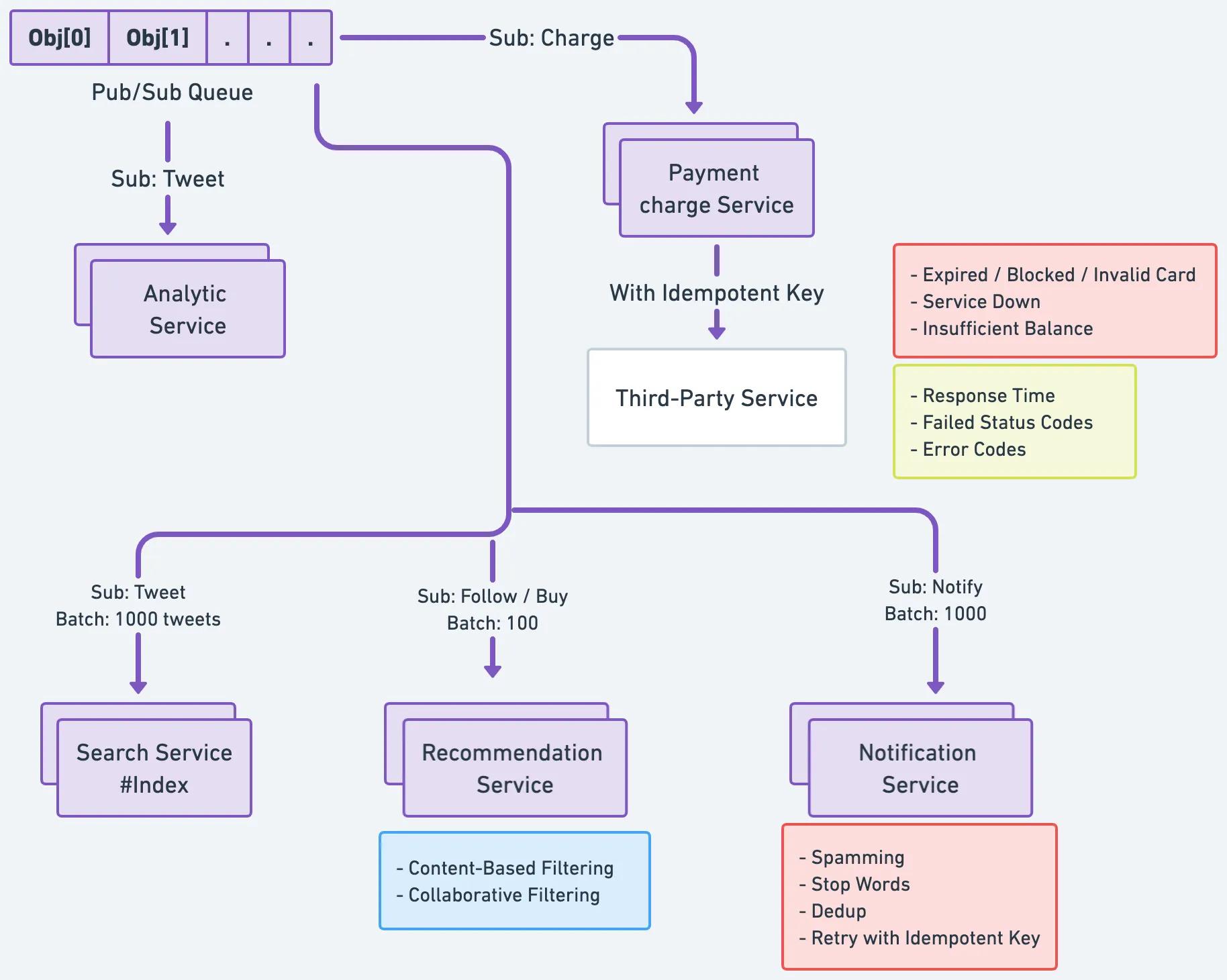

第五部分：系统设计的常用组件

本节将探讨现代系统设计中常见的一些标准组件。 了解这些组件可以帮助开发人员将它们无缝集成到他们的系统中并增强整体功能。

支付服务

支付服务处理客户和企业之间的交易。 集成可靠的支付服务对于电子商务和基于订阅的平台至关重要。 流行的支付服务提供商包括国内：支付宝、微信支付，国外：Stripe、PayPal 和 Square。 这些服务通常提供 API 来促进安全交易并管理定期付款、退款等。

分析服务

分析服务支持数据收集、处理和可视化，帮助企业做出明智的决策。 这些服务可以跟踪用户行为、监控系统性能并分析趋势。 标准分析服务提供商包括Google Analytics、Mixpanel 和 Amplitude。 将分析服务集成到系统中可以帮助企业优化其产品并改善用户体验。

5.3 通知

通知服务用来向用户提供有关更新、警报和重要信息的通知。这些服务可以通过各种渠道(如电子邮件、SMS和推送通知)传递通知。通知服务提供商的例子包括Firebase Cloud Messaging (FCM)、Amazon Simple notification service (SNS)和Twilio。

5.4 搜索

对于具有大量数据或内容的系统来说，集成强大的搜索组件至关重要。 搜索服务应该提供快速、相关且可扩展的搜索功能。 Elasticsearch、Apache Solr 和 Amazon CloudSearch 是实现搜索功能的热门选择。 这些服务通常支持全文搜索、分面搜索和过滤，使用户能够快速有效地找到他们正在寻找的信息。

5.5 推荐服务

推荐服务使用算法根据用户的偏好、行为和其他因素向用户提供个性化建议。 这些服务可以显著提高用户参与度和满意度。 生成推荐的技术包括协作过滤、基于内容的过滤和混合方法。 机器学习算法，例如矩阵分解和深度学习，也可用于生成更复杂的推荐。

通过将这些标准组件纳入到系统设计中，开发人员可以增强应用程序的功能，并为用户提供更加无缝和优越的体验。

第六部分：系统设计的最佳实践

6.1 需求收集

在开始设计过程之前，彻底理解并记录系统需求。

6.2 设计模式

利用经过验证的设计模式来解决重复出现的设计问题并改进整体架构。

6.3 文档

记录你的设计决策、假设和基本依据和原因，以确保更好的沟通和可维护性。

6.4 迭代设计

通过多次迭代和反馈完善你的设计，使其不断发展和改进。

6.5 测试与验证

根据需求验证你的设计并进行测试以识别和解决潜在问题。

结语

总之，系统设计是一个多方面且复杂的过程，需要深入了解各种组件、协议和技术。 这篇文章概述了 DNS、负载平衡、API 网关、视频和图像处理、缓存、数据库、唯一 ID 生成、支付和推荐服务等标准组件以及聊天和流媒体协议等基本主题。

通过利用这些知识，开发人员可以创建可扩展、高效且可靠的系统，以满足不同的需求并提供无缝的用户体验。 重要的是要记住，系统设计是一个迭代过程，持续改进对于构建和维护成功的应用程序至关重要。 凭借这些核心概念的坚实基础和对适应性的关注，开发人员可以自信地应对设计和实现强大系统的挑战。
