现有一个“一号规划地块.dxf”范围文件，如下图所示。
一号规划地块文件

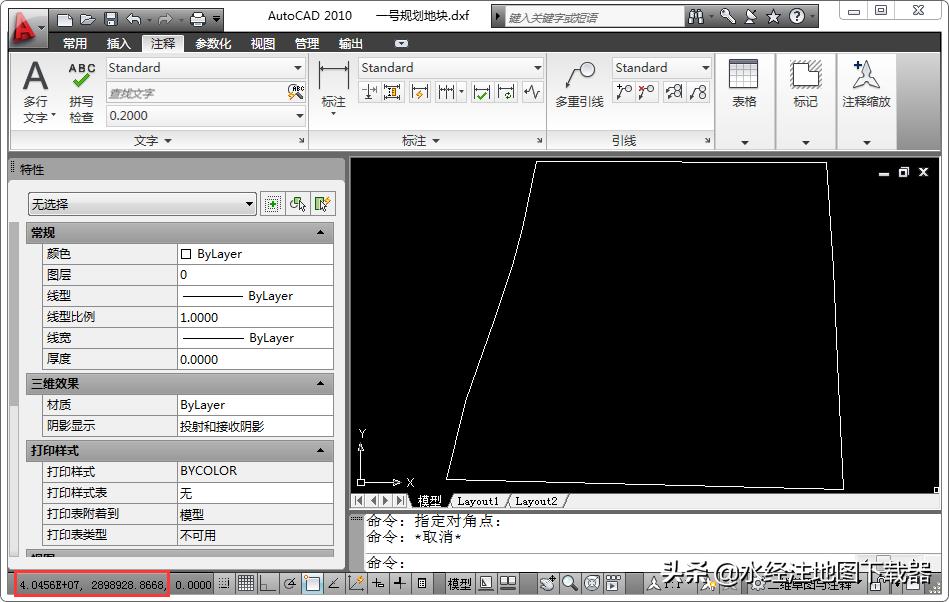

在CAD中打开之后，可以看到只是一个范围框，且坐标是西安80投影坐标系，如下图所示。
范围文件打开效果
由于坐标格式显示为科学计算法，为了便于查看坐标，这里我们通过“units”命令将小数位设置为两位，如下图所示。
设置小数位数
小数精度设置为两位之后，坐标显示完整，我们可以看到Y坐标值中带有分带号“40”，如下图所示。
修改位数后的坐标
在万能地图*载下**器 中点击“*载下**”工具下的“导入范围”按钮，如下图所示。
导入范围*载下**
在显示的“导入矢量文件”对话框中点击“参数”显示“参数设置”对话框，这里选择投影分带为“3度带”后，再将中央经线设置为“120”，如下图所示。
设置坐标参数
文件加载成功之后，会在视图中显示范围，如下图所示。
显示范围
点击“*载下**”按钮，根据相关参数选择对应的*载下**级别，这里选择级别为第19级，然后点击“导出设置”显示导出设置对话框，将坐标投影选择为“西安80高斯投影”，如下图所示。
导出设置

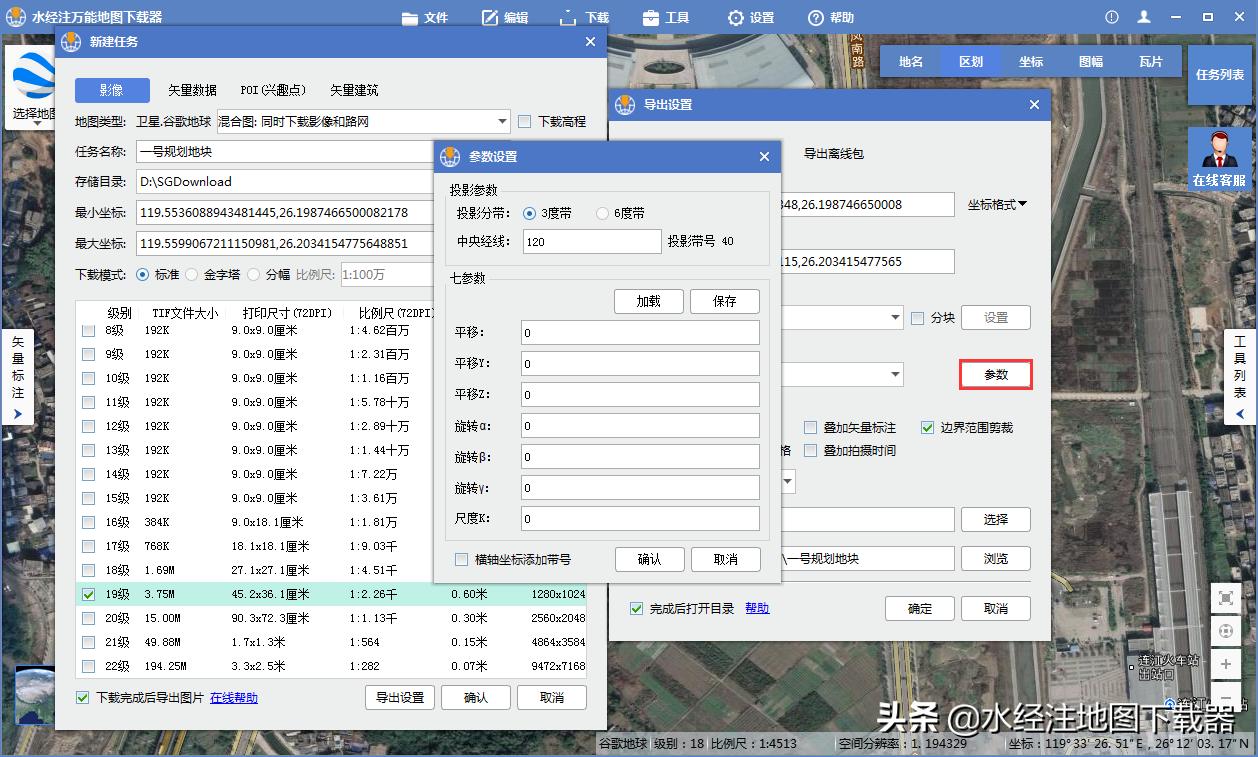

点击“参数”之后，程序自动计算出带号和中央经线等参数，七参数的值根据实际情况手动填写，这里不作设置，如下图所示。
参数设置
*载下**完成之后，除了图片之外，还有一系列的坐标投影文件等，如下图所示。
导出文件
用智能加载插件加载影像之后，效果如下图所示。
CAD 加载卫星图效果
以上就是按西安80坐标范围*载下**谷歌卫星地图的详细说明，主要包括了坐标转换、参数设置、范围裁剪和背景透明等功能。如果在使用过程中有任何疑问，请联系我们客服或拔打24小时热线电话400-028-0050咨询！
