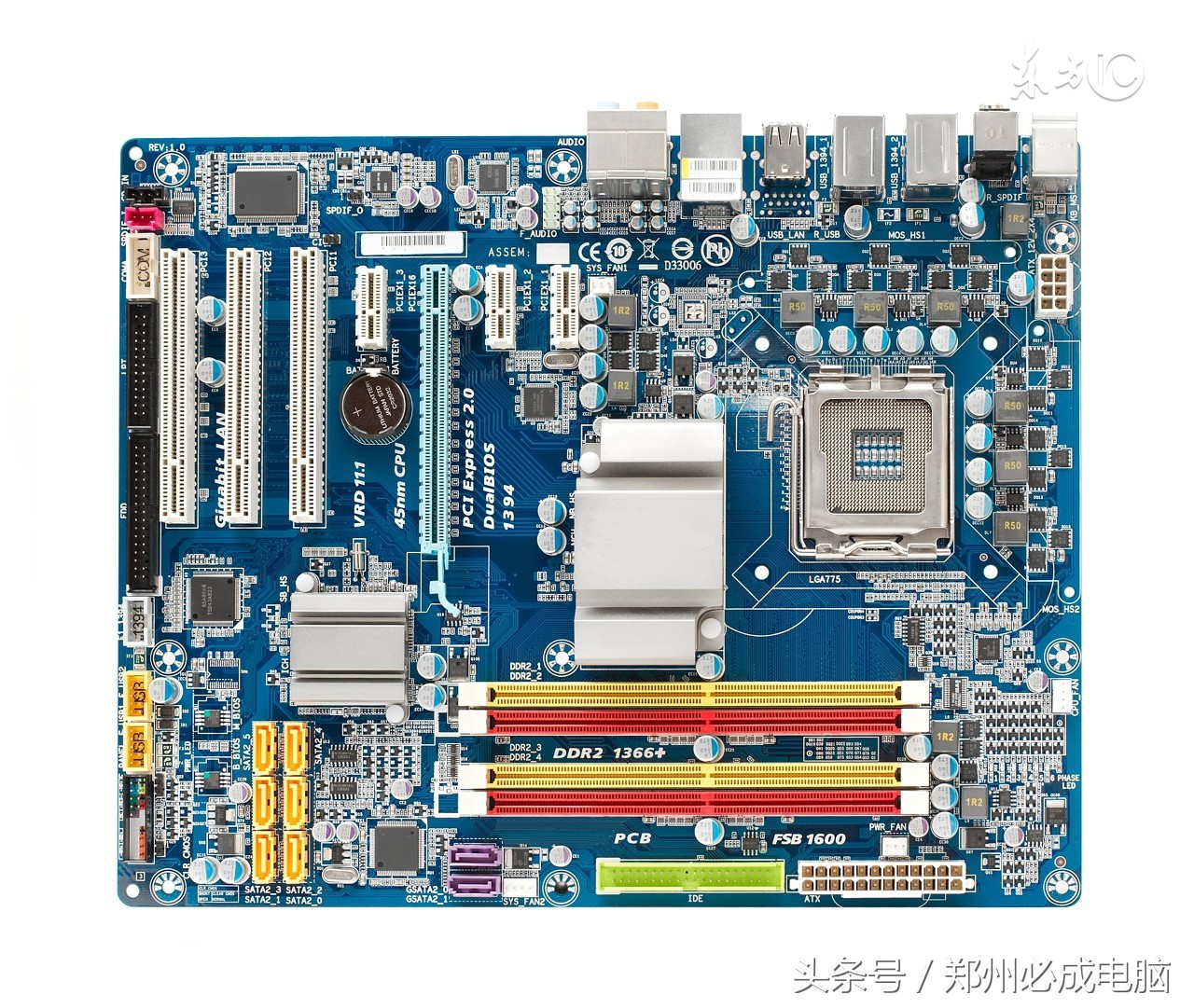

主板维修思路 首先主板的维修原则是先简后繁,先软后硬,先局部后具体到某元器件。 一．常用的维修方法：
1． 询问法：询问用户主板在出现故障前的状况以及所工作的状态？询问是由什么原因造成的故障？询问故障主板工作在何种环境中等等。
2． 目测法：接到用户的主板后，一定要用目测法观察主板上的电容是否有鼓包、漏液或严重损坏，是否有被烧焦的芯片及电子元器件，以及少电子元器件或者 PCB 板断线等。还有各插槽有无明显损坏。
3． 电阻测量法：也叫对地测量阻值法。可以用测量阴值大小的方法来大致判断芯片以及电子元器件的好坏，以及判断电路的严重短路和断路的情况。如：用二极管档测量晶
体管是否有严重短路、断路情况来判断其好坏，或者对 ISA插槽对地的阻值来判断南桥好坏情况等。
4． 电压测量法：主要是通过测量电压，然后与正常主板的测试点比较，找出有差异的测试点，最后顺着测试点的线路（跑电路）最终找到出故障的元件，更换元件。
二．主板维修的步骤： 1． 首先用电阻测量法，测量电源、接口的 5V、12V、3.3V 等对地电阻，如果没有对地短路，再进行下一步的工作。
2． 加电（接上电源接口，然后按 POWER开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。
3． 测试 CPU主供电、核心电压、只要 CPU主供电不超过 2.0V，就可以加 CPU（前提是目测时主板上没有电容鼓包、漏液），同时把主板上外频和倍频跳线跳好（最好看
一下 CMOS），看看 CPU是否能工作到 C，或者 D3（C1或 D3为测试卡代码，表示CPU已经工作），如果不工作进行下一步。
4． 暂时把 CPU取下，加上假负载，严格按照资料上的测试点，测试各项供电是否正常。如：核心电压 1.5V，2.5V和 PG的 2.5V及 SLOT1的 3.3V等，如正常再进行下一小工作。
5． 根据资料上的测试点测试时钟输出是否正常,时钟输出为 1.1-1.9V，如正常进行下一步。
6． 看测试卡上的 RESET 灯是否正常（正常时为开机瞬间，灯会闪一下，然后熄灭，当我们短接 RESET 跳线时，灯会随着短接次数一闪一闪，如灯常亮或者常来均为无复位。），如果复位正常再进行下一步。
7． 首先测 BIOS的 CS片选信号（为 CPU第一指令选中信号），低电平有效，然后测试BIOS的 CE信号（此信号表示 BIOS把数据放在系统总线上）低电平有效。
8． 若以上步骤后还不工作，首先目测主板是否有断线，然后进行 BIOS程序的刷新，检查 CPU插座接触是否良好。
9． 若以上步骤依然不管用，只能用最小系统法检修。步骤为：更换 I/O‡南桥‡北桥 10． 检测接口电路:检修接口电路时,一般用电阻测量法非常管用。一般接口电路的损坏都是其背面的电阻、电容以及电感损坏较多，具体检修见详图。
开机电路检修流程图
损坏 完好
无 有
不正常 正常
不正常 正常
正确 不正确
CMOS/跳线
跳回正确位 测 Power开关的 3.3V或 5V
测南桥旁边的晶振是否起振,起振电压为 0.5V到 1.6V左右
查紫线到 Power 开关之间电路
更换晶振旁边的滤波电容以
及晶振本身 测 Power开关到南桥或 I/O之间是否有低电平输入南桥或 I/O
查 Power 开关到南桥或 I/O之间的元件,更换损坏元件
查绿线到南桥或 I/O 之间的电路是否损坏
更换南桥或者 I/O(视开机电路而言)
更换元器件,修复电路
注：开机电路常坏元器件器有接绿线的三极管、与开机电路有关的门电路芯片， 还有紫色线给 Power开关供电的三级管或是二级管等。 Power‡南桥或 I/O‡绿线(开机过程) (低电平)
CPU主供电的检修流程图
不正常 正常
无
无 有
有
不正常 正常
不正常 正常
测 Q1的 D极 5V
测 Q1 G极 3-5V控制电压 查电源红线到 D极线路
更换场效应管 Q1 把 Q1的 G极悬空,测电源控制芯片的输出端电压
更换 Q1或 Q2 测电源控制芯片的 12V和 5V供电
测 PG电源好 5V(电源灰线) 查 R1及 C4,更换
更换电源控制芯片 更换与电源灰线相连的芯片
注：常坏的元器件是电源控制芯 片和场效应管以及 R1 限流电阻，一般 CPU 供电中15V,2.5V,主供电全无输出时,电源控制芯片坏的可能性最大,如果只有其中一项输出不正常,则是输出此项的场效应管坏的最多(如 Q3的 1.5V输出)。
时钟电路和检修流程图
注：时钟电路是否能工作正常，
前提是供电一定要正常，才
有可能正常工作。比较容易
损坏的元件有时钟芯片及
周围 Q1及 L1等元件。3.3V如果是通过晶体管供电,此管也易损坏。
有
不正常 正常
测 3.3V和 2.5V供电
测晶振的启振电压 1.1-1.6V 查 Q1或橙色 3.3V和 L1等
更换时钟芯片 更换晶振或时钟芯片
无
复位电路检修流程图
否 有
正常 不正常
测 Reset开关 3.3V或 5V
查红线到 Reset开关之间的电路 测 Reset 开关到南桥之间是否有低电平输出给南桥
测灰线 PG 5V 找出 Reset开关到南桥之间损坏的元件,更换
更换南桥 找到与灰线相连的元件更换
正常 不正常
注：复位电路是否能正常工
作前提是供电和时钟是
否正常。复位电路常坏
的元件有与复位电路有
关的门电路芯片以及与
灰线相连的晶体管。
BIOS电路检修流程图
不正常 正常
不正常 正常
测 VCC 和 Vpp 供电
测 CE/CS是否有跳变 查电源 5V和 12V到Vcc和Vpp之间电路
表示 CPU 没选中 BIOS，查 CPU或总线故障
测 OE是否有跳变
查总线（南桥或 I/O） 和 BIOS芯片损坏
刷新 BIOS程序或更换 BIOS芯片
不正常 正常
注：BIOS电路的检修是在供电、时钟、复位都
正常主板还未工作
时，才采取的措施。
BIOS电路一般是程序损坏为多，芯片其次。
键盘、鼠标口的检修流程图
正常
测 Vcc（E点）对地阻值为 180-380
测 A和 C（500-800阻值） 查与 Vcc 5V供电的跳线是否跳好或是保险电阻（电感）损坏
找到与之相连的电感 L2和 L3，更换 刷 BIOS或更换 I/O
不正常
不正常 正常
注：键盘与鼠标口的管
脚定义完全一样，
一般最容易损坏
的元器件为 L1、L2、L3，一般在并口、串口、软驱能
用的情况下，I/O一般不会坏，有时
接口本身也可能
损坏。
并口（打印口）检修流程图
不正常
测 1-17针 500-800的阻值
沿着不正常的针脚找到所
连接的地器件，更换 更换接口插座或更换 I/O芯片
正常
注：一般打印口的损坏最
多的元件是与打印口
相连的电阻、电感、
或电容器最多，占总
故障的百分之八十左
右（如打印口旁边的
排阻、排容、电阻、
电容等）
串口检修流程图
测 1-4针，6-9针（1000-1700的阻值）
更换串口芯片或更换 I/O芯片 沿着不正常的针脚找到所连接的元件，更换
正常 不正常
注：一般串口坏大多是所
连的电阻、电容和串
口芯片损坏率最高。
如果在键盘口、鼠标
口、打印口都能用的
情况下，I/O损坏的可能性非常少。
USB口检修流程图
测 1-5针（180-380）和 2、3、6、7针（400-600）
沿着不正常的针脚引线找到所
连接的元件，更换 更换 USB接口插座
正常 不正常
注：USB由南桥连接管理，在主板能正常工作的
情况下，USB 的损坏不会由南桥引起。易
坏的元件有 USB所连的电阻、电容及 USB接口插座本身。
IDE（硬盘口）检修流程图
测 1-9、11-20、22-29、34-40针（500-700阻值）
沿着不正常的针脚找到所连
接的电阻或排阻，更换 若 IDE 与南桥之间接有 244、245芯片，需更换或更换南桥
正常 不正常
注：一般主板能正常显示
时，南桥坏的可能性
及少，IDE口损坏大多是相连的排阻、电阻
和 244、245芯片损坏，占百分之八十左右。
FDD（软驱口）检修流程图
测 18、20-34针（280-620的阻值）
沿着不正常的针脚引线找到相连
的元件，更换 更换 I/O或刷新 BIOS
正常 不正常
注：FDD口由 I/O直接管理，在键盘口、鼠标口、打印
口嗵正常使用的情况下，
I/O 芯片损坏的可能性及小，大多是 FDD 相连的电阻、电容损坏最多，在
各引脚阻值正常时，刷
BIOS有时也能修好 FDD口。
集成显卡接口检修流程图
测 1-3（60-180）、12-15（500-800）的阻值
沿着不正常的针脚引线找到相连的元件，更换 更换显卡接口插座或更换北桥芯
正常 不正常
注：集成显卡由北桥芯片管
理，一般北桥坏的可能
性不大，损坏较多的元
件有与显卡接口连接的
电感、电容、电阻和三
极管较多。（这些元件大
多都在显卡接口后面）
集成声卡检修流程图
不正常 正常
测 Vcc 3.3V供电
查 3.3V供电所连的元件,更换 测晶振 Y1的 A,B(1.1-1.6V)启振电压
查与MIC、耳机、OUT相连的元件以及更换声卡接口
更换晶振或更换声卡芯片
更换数/模芯片
正常 不正常
注：声卡比较易损坏的元件
有声卡芯片、耦合电容
C1、C2、C3或是声卡接口的弹*片簧**。
ATX开机电路故障: 1. 不通电故障原因:
CMOS针帽 CMOS电池电量 32.768K是否起振 ATX的 5VSB与南桥的电压有否 3.3V POWER SW有无 3.5-5V电平 POWER ON线路,5V电平,对地阻值 500-600欧 74HCT系统门控芯片 I/O 芯片的供电 5VSB.电池(8671-8702,8703,8705,8712,华邦 85627HF,83977EF,P4 的有 83627,83657) 南桥或 IC等 正负 12V,正负 5V,3.3V的基本电压对地短路
2. ATX电源自动开机,系统关不了机 清除 CMOS POWER ON ,5VSB低阻值对地短路
故障检测流程 原则:先易后难,先简后繁
1. 目测:主板有没有明显的机械操作,烧坏,划痕,元器件缺损等.顺便了解一下主板的基本情况,比如厂家,芯片组的型号,能支持的 CPU等.
2. 根据主板的型号,插上电源插头,测试卡,通电,测试主板各部分的供电情况. 3. 如果不能软开机,可以把电源插头的绿色线 PSON 对地短路强制开机.对于 PII 级以上的主板,有四个电压必须正常,其一是南北桥的 3.3V供电;其二是 CPU的主供电;其三 CPU的内核电压 1.5V;第四是 CPU的外围 2.5V供电.如果供电不正常,首先要解决供电问题.通电测电压的同时要注意触摸板上的一些主要芯片,如南北桥,I/O,时钟发生器,电源控制器,场效应管等,看它们是否有温度过高的情况.
4. 如果CPU供电正常,接着把跳线跳好,包括CMOS跳线,电压跳线,倍频跳线等,然后就可以把 CPU插到主板上了,插上 CPU后还要再次测试 CPU的供电,以防电压不正常烧坏 CPU.
5. 通电后注意观察测试卡的代码显示情况,一般来说会有以下几种情况: 供电不正常: 某些主板,未插 CPU以前,供电不正常 电源插座正负 5V,正负 12V,+3.3V 板沾有导电物 板上某一个或几个芯片短路 板上 PCB有断线现象 与+5V相连的电感线圈,电解电容 电源控制器 电源控制器的外围电路 场效应管的栅极电压互感器及通路 检查南北桥,I/O,时钟发生器的,BIOS的供电 时钟: 时钟发生器芯片 时钟发生器的外围电路:晶振,滤波电容,供电,激励电压,限流小阻 板上粘有导电物 PCB有断线 北桥损坏会导致时钟发生器部分输出阻抗端无波形 如 AGP无时钟,北桥可能有问题 不能软开机: 某些主板,未插 CPU以前,不开机 换电源有时可解决问题 电池没电 CMOS跳线 板上粘有导电物 PCB有断线 电源控制器芯片坏
逻辑门电路芯片坏 板上某芯片短路 实时时钟坏 时钟发生器坏 I/O芯片坏 南桥坏 自动开机: 某些主板,不插 CPU,内存,显卡等会自动开机 BIOS设置有问题 与开机相关的某电容漏电 PWR相关通路并入一个电容 逻辑门电路芯片坏 I/O芯片坏 南桥坏 不复位:
某些主板,不插 CPU会不复位 换电源有时可解决问题 CMOS跳线错有时不复位 当+5V,3.3V等电源指标不符合要求时,系统会发出 RST信号 I/O芯片坏 逻辑门电路芯片坏 实时时钟坏 时钟发生器坏 南北桥,I/O,ISA,PCI等地方供电问题 电源控制器芯片坏 PCI卡的 RST连入南北桥,AGP,如不复位也可能是北桥坏 南桥坏
自动复位: 复位电路有电容漏电 I/O坏 南桥坏 如 CPU不工作: BIOS需刷新
