26、教你如何制作自己的摸版.
用 AUTOCAD 上的自己公司图表的摸版转换为 XSTEEL,似乎大家不是太清楚,以下是本人的经历,一 共参考:

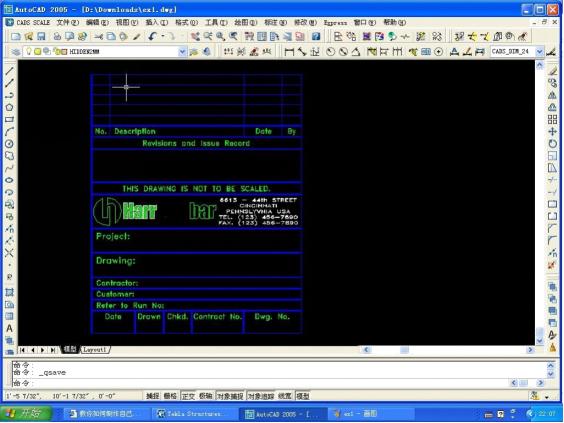

1.打开AUTOCAD 已有公司图框的文件-COPY 图框.
2.打开NEW DRAWING, PASTE 图框
3.假定打印图纸为23X34INCHES,则打印尺寸为:(23X25.4)X(34X25.4),即584.2MMX836.6MM
4.将图框边长改为584.2MMX836.6MM
5.将图框移动至左下角到0,0
6.将NEW DRAWING 存为 12版本EX1.DXF
附件:
打开XSTEEL的TOOLS-TEMPLATE 2.20
1. NEW TEMPLATE
2.IMPORT DXF-EX1.DXF
3.存为EX1.TPL,放在 TEKLA STRUCTURE-10.0-ENVIRONMENT-TEMPLATE(或SYSTEM) 目录下
4.打开XSTEEL-打开已有MODEL 文件
5.PROPERTIES-LAYOUT-选种US_EPLANS, TABLE LAYOUT-24X36
详细如图.
要添加文字域，我的操作步骤为：1，模板编辑器－属性－域－文本，打开文本属性，选择你要的文本域，点击修改，再点应用；2，创建－文本域，将它拖到你想放置的地方就可以了
附件:
附件:

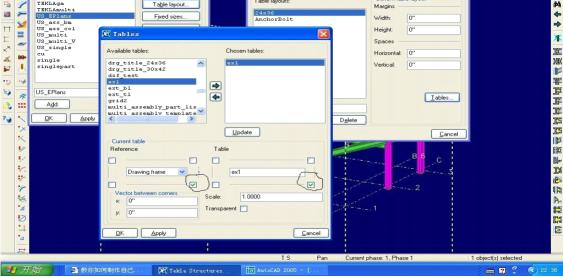

以后在产生图纸后, 双击图纸后,如图电击 LAYOUT-US_EPLANS-指定尺寸 SPECIFIED SIZE.在TABLE LAYOUT 中选中 24X36 图纸尺寸.注意在 DRAWING SIZE 框里通常尺寸需要调整,一般要比24X36小1到2寸如22X34等. 要不断的

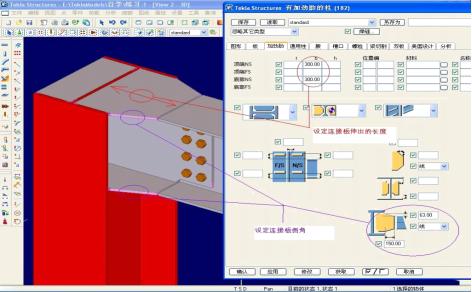

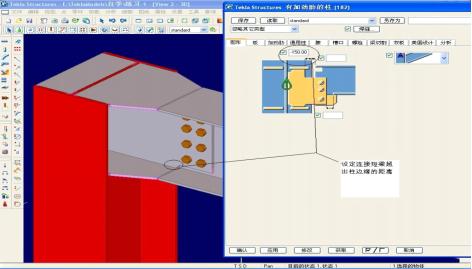

27、战场狼在OKOK上询问的节点的做法(182号节点做短牛腿连接)
附件:
28、模型建好,请问出图的步骤,请具体的讲解一下?谢谢
1）模型建好后1、要给构件编号。2、编号完成后就可以出图了。3、出图时，要做的事情有模板（材料表模板、螺栓表模板、构件位置模板、标题栏模板等）。4、出图。（出图时，由于构件的多样性。可能要将所有标注尺寸全部删除后人工填加等）。使图纸最后达到理想状态。
那编号是用里面的自动编号,还是自己手动编号呀! 自动编号就行了，
2）
模型建好
1.检查碰撞:
选取所有部件-TOOLS-CLASH CHECK
2.装配检查:
选起所有部件-INQUIRY-ASSMBELY
选起所有部件-INQUIRY-WELDED PARTS-TO ALL
3.编号设置:
SET UP- NUMBERING
如果是第一次:TAKE NEW NUMBER
如果不是第一次:COMPARE TO OLD
4.实行编号:
TOOLS-NUMBERING-FULL
5.产生图纸:
DRAWING-GENERATING ATTANGEMENT DAWING
6.选起所要的图纸:
DRAWING-LIST:
所谓的确装配检查 ASSEMLY ,就是要保证使每一个连接部件相互关联,而不是独立的个体,比如该
有焊接的有焊接连上,该有螺栓连接的有螺栓连接,保证成为一个整体.
这我是在TEKLA的培训公司DOWCO培训时,INSTRUCTOR 教的.
编号检查:
INQUIRE-OBJECT, 选起部件, 查看 PART POSITION 和 ASSEMBLY POSITION, 如图例:PART POSITION: ma0, ASSEMBLY POSITION c0. 编号是从1开始, 所以说明该部件没有编号
29、锲形梁（S45）的腹板为什么总有个接头？
附件:

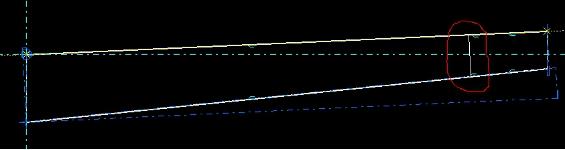

如图，锲形梁翼缘和腹板长度超过6m时，中间总加个接缝，为什么？这与钢板定尺有关吗？可钢板的定尺好像是 12m 如果有办法去掉那个接缝，怎么做？
双击该梁，在属性里更改，也就是在腹板上的空框中把默认长度值改大（比如我们的常用排料长度如12000）就可以了
30、如何在XSTEEL中添加截面型材。
附件:

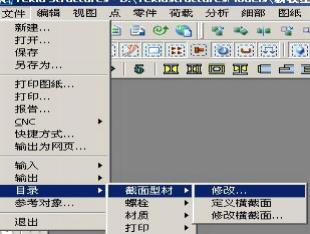

国内工程用的最多的就是焊接型钢（BH型钢），在XSTEEL中创建截面后会很便于XSTEEL的建模。下面是添加截面的方法：
附 件 :
附件:
在分析/横截面面积中填写截面积。“更新”“确认”退出。
此项可以不添，但是不添的结果是在XSTEEL中BH500*300*8*10这根型钢如果有切割，即使材料表里指定按毛重输出它还是净重，如想构件切割后按毛重计算出图那截面积就必须填写。
