闲来无事，使用KICAD做了一款1000M USB网卡。网卡采用螃蟹厂的RTL8153 1000M网口芯片，网络变压器选用E-NETTR的H2411G，该网络变压器为1000M变压器，然后再加一个USB3.0的A头。
首先打开KICAD，创建一个工程，自动生成原理图和PCB，如下图所示：

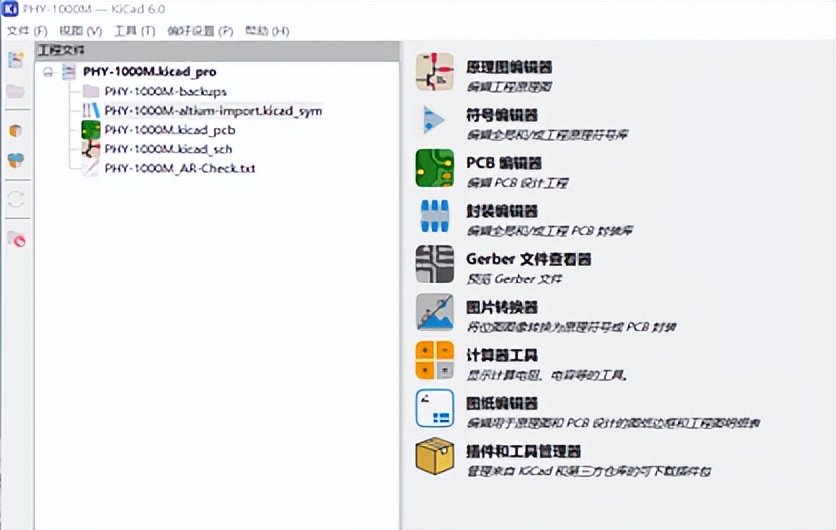

KICAD工程界面
首先打开原理图，进行原理图设计，KICAD支持AD原理图的直接导入，还是很方便的，而且原理图界面看起来也挺专业，RTL8153只需要5V供电，芯片内部集成了3.3V和1.2V降压电路，可选择25M或者48M外部晶振。1.2V DC-DC降压需要外部加2.2uH功率电感。
原理图
接下来进行PCB的设计，使用2层板设计，需要注意USB3.0的差分走线以及网口的差分走线，设计好的2D和3D截图如下图所示：

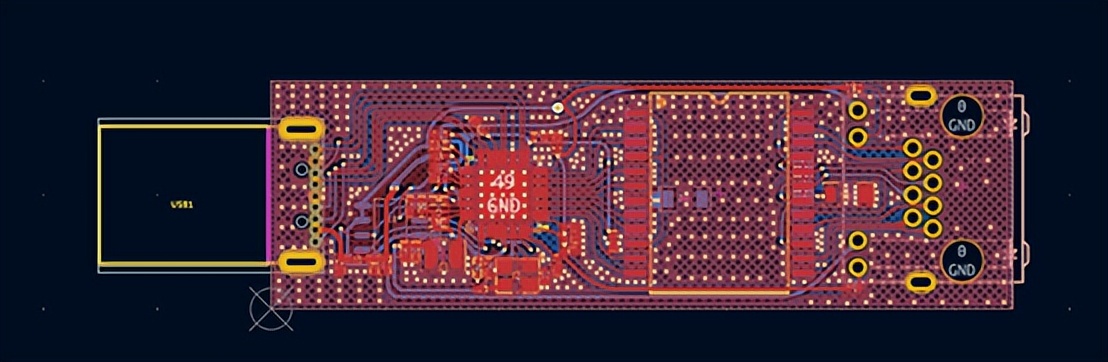

2D图纸
3D图纸
最后进行进行立创打样，由于嘉立创没办法白嫖两层板需收费20元，四天左右到板并焊接，一款1000M USB3.0网卡就设计完成了。

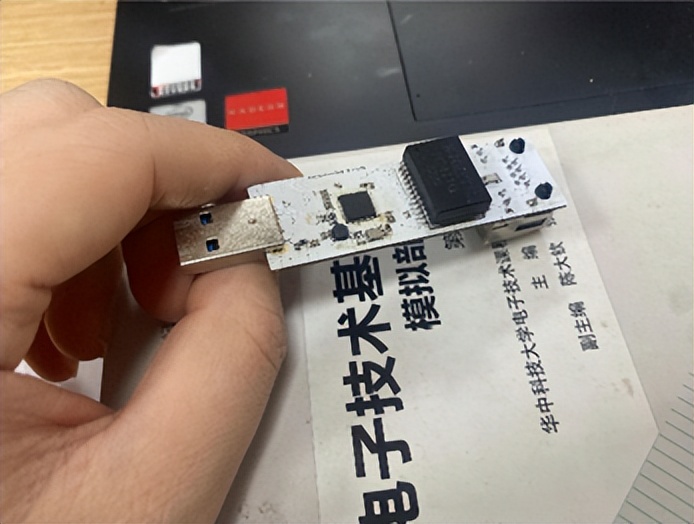

实物图
RTL8153为免驱1000M网卡芯片，使用起来也很稳定，感兴趣的朋友可以做一个自己使用！！！！
