今天就给大家分享一下关于开关接线图的知识，这次的比较全了，可以收藏作为资料！

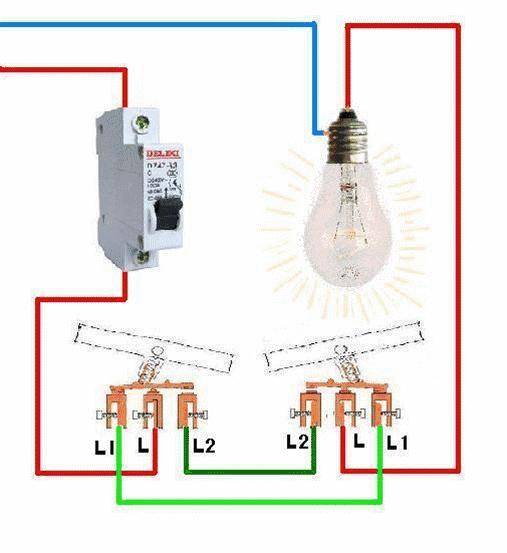

1.双控
小技巧就是，两个开关的L1、L2同名的连一起。

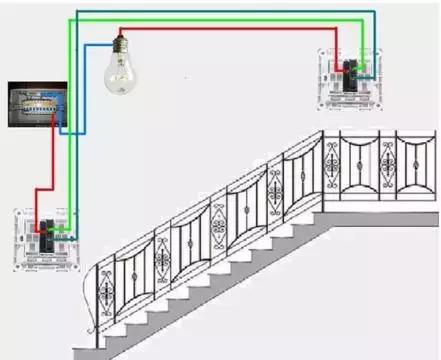

这种是楼梯双控的布局

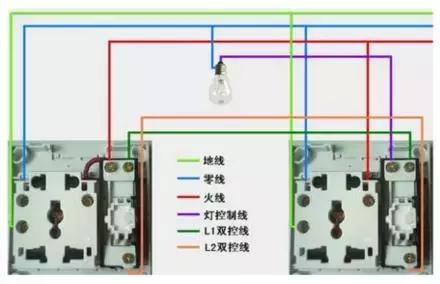

这种双控带插座，大同小异
这个是开关的动态演示，便于理解

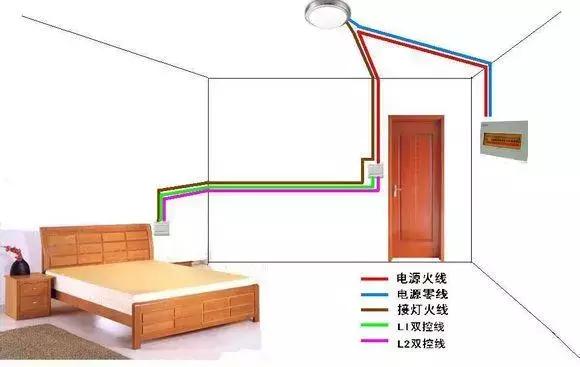

卧室双控的布线图
2.三控
中间是个多控开关
有的朋友说中间可不可以用双联双控开关，也是可以的。不过双联开关上有两个开关，需用同时按下。

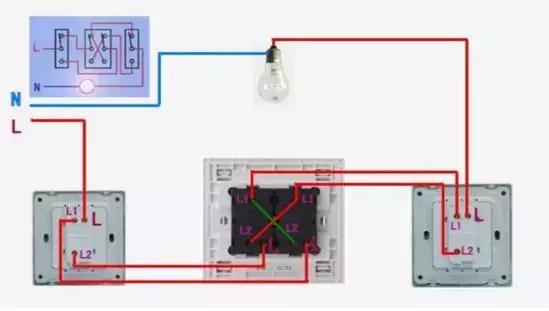

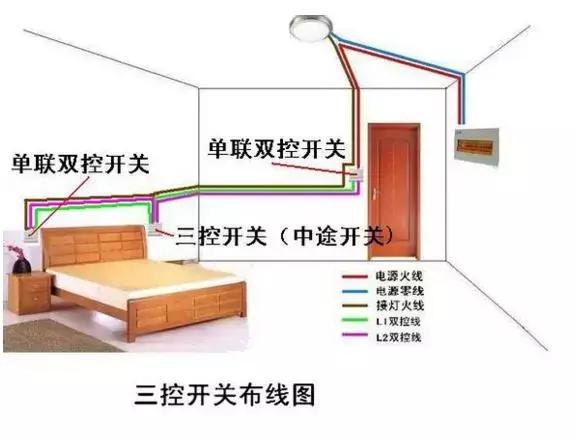

三控开关的布线
3.四控

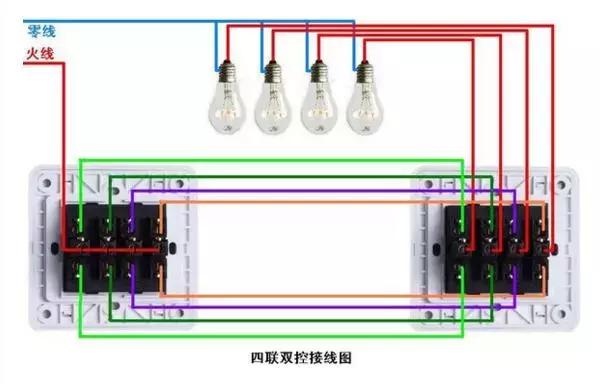

四联双控
这个稍微复杂一点
第一个是两个四联双控同时控制四个灯，第二个图是一个四联双控加四个单联双控。四控可以理解为总开关，其他四个开关又可以单独控制。

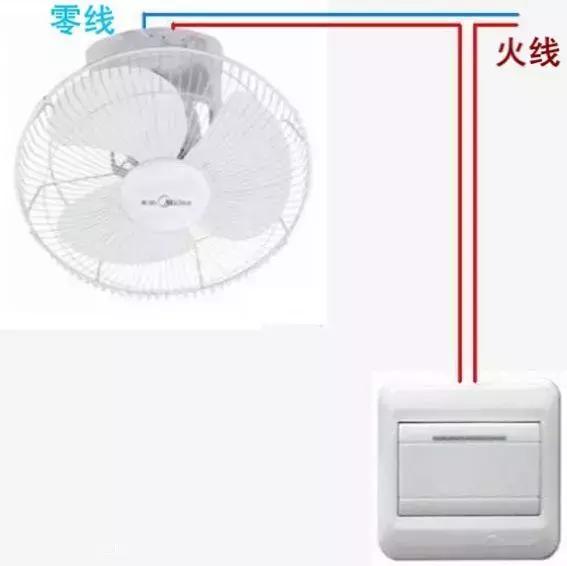

再补个常见的接电扇的图
这个就是单联单控的接线
先从简单的学起，零线是直接接灯泡，所有的开关只是控制火线的通断。
接下来更专业的资料

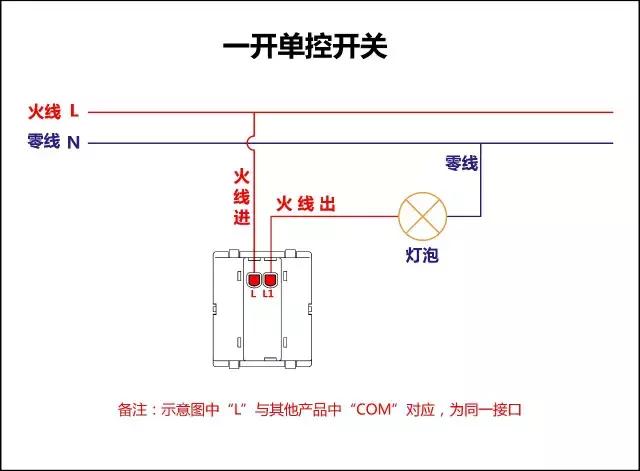

一、 一开单控开关接线图

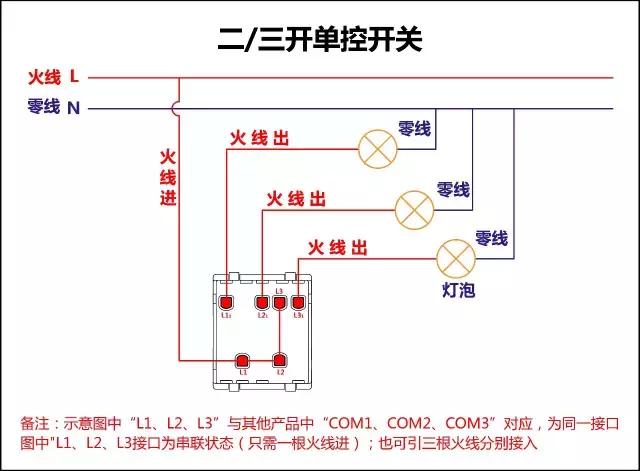

二、 二三开连体单控开关接线图

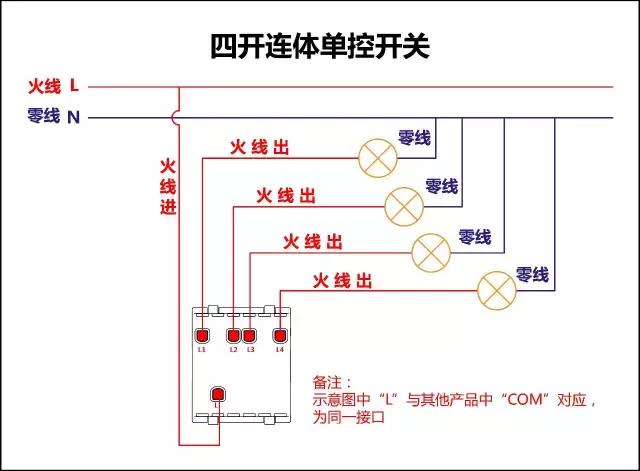

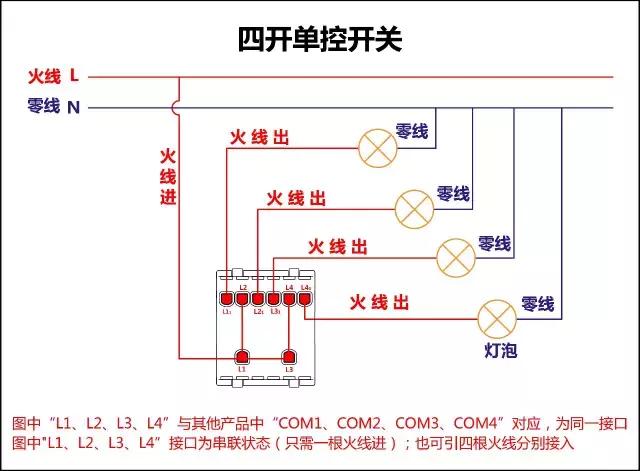

三、 四开连体单控开关接线图

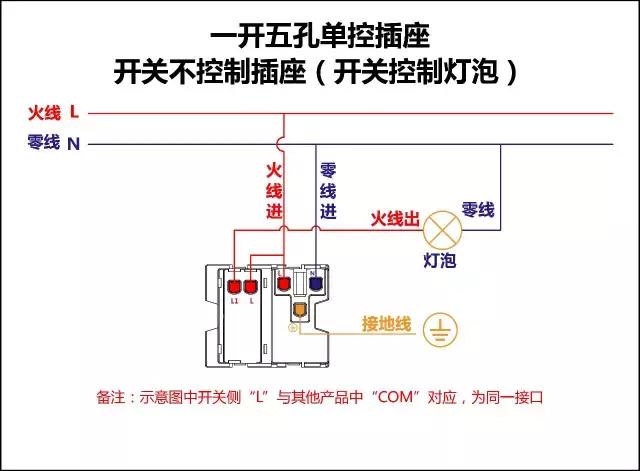

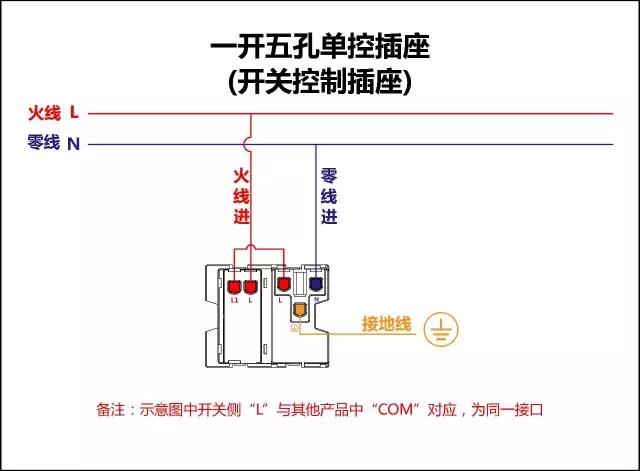

四、 一开五孔单控插座接线图

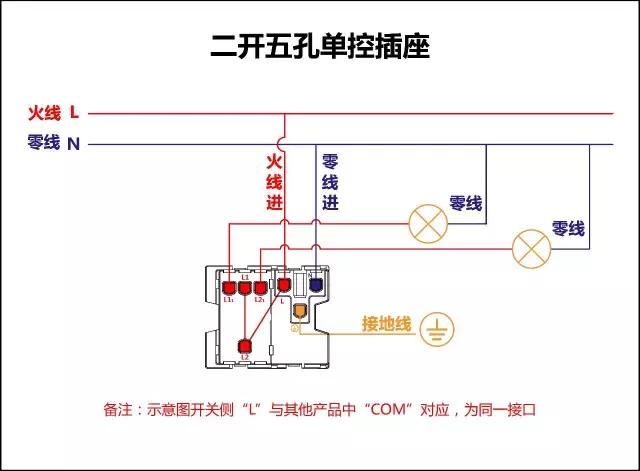

五、 二开五孔单控插座接线图

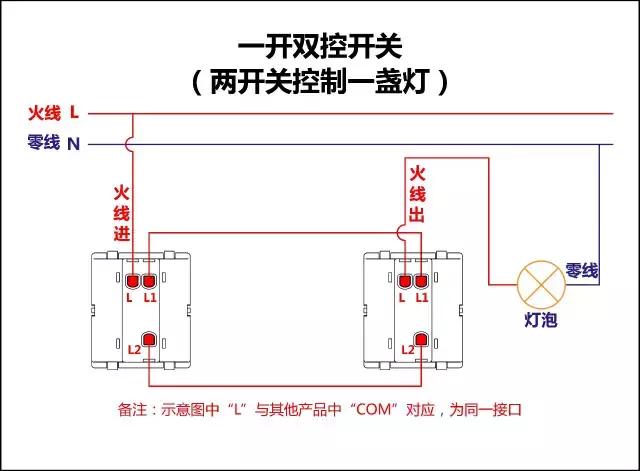

六、 一开双控开关接线图
七、二三开单控开关接线图
八、 四开单控开关接线图
九、一开五孔单控插座接线图

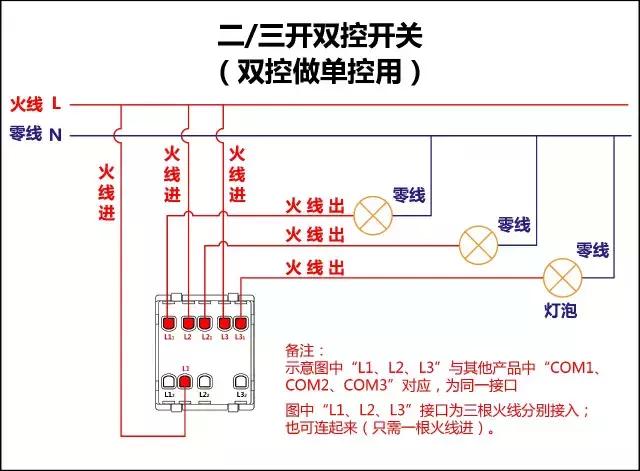

十、二三开双控开关接线图

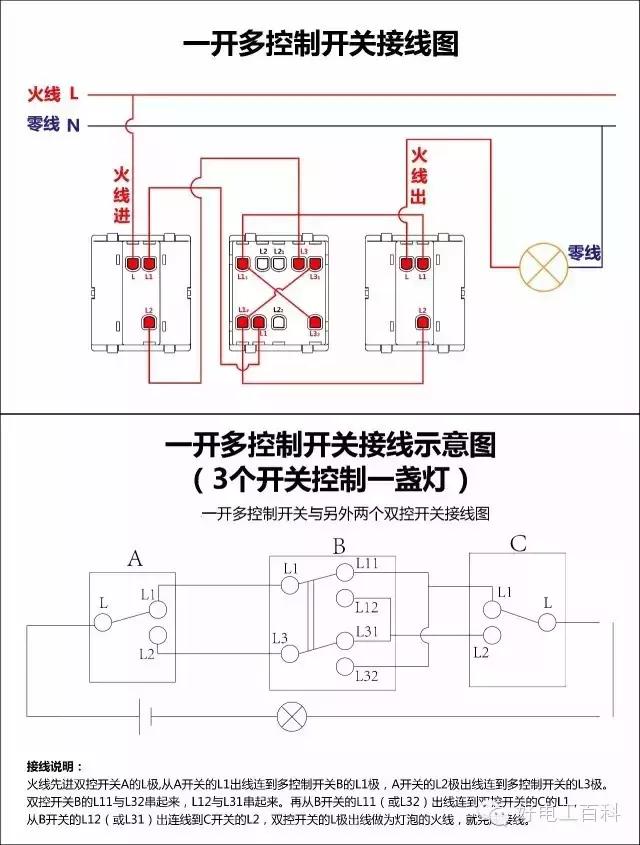

十一、 一开多控开关接线图

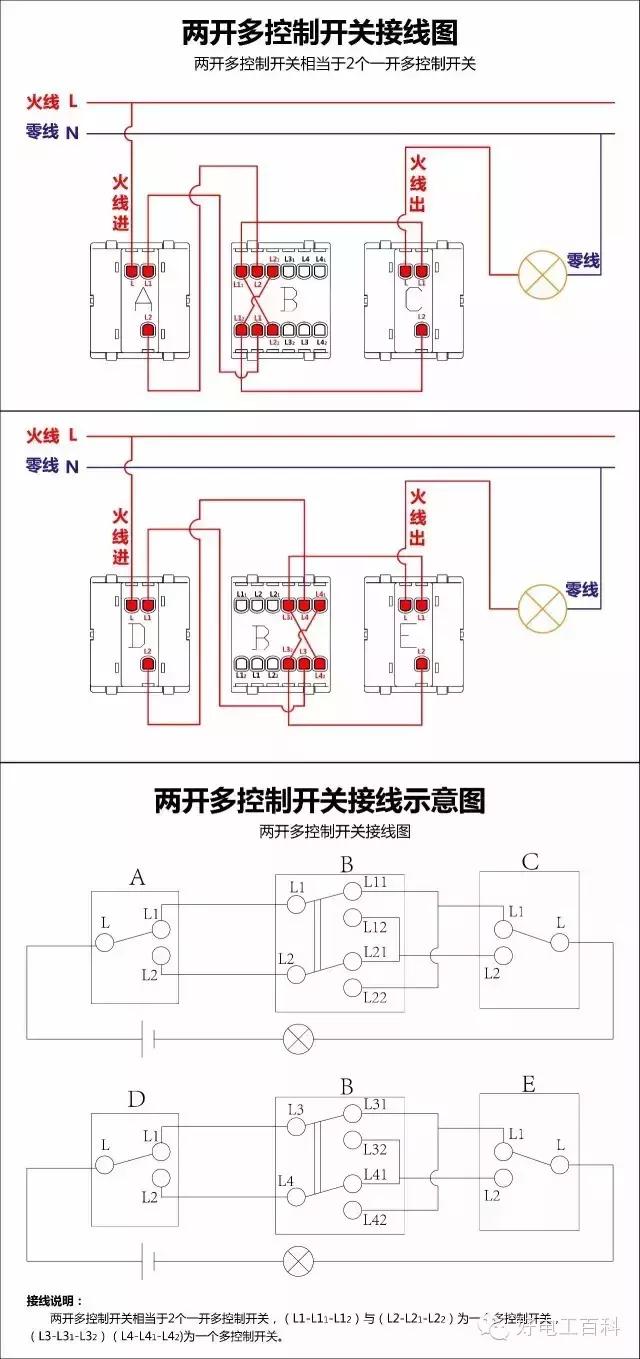

十二、 两开多控开关接线图
End
