要想成为一个修车高手，就必须能看懂电路图，但是想看懂所有车型的电路图，也不是
一朝一夕的事情。
所谓汽车电路图，就是将汽车的电源及各种用电设备按照他们各自的电路连接关系，通过开关、导线、熔丝等配电设备连接起来构成完整的电路，用特定的符号形式表示出来的图形。
它可以清楚地表示出汽车电器设备各系统之间的工作原理及相互之间的内在联系。电路图包括：
1）电源：汽车的电源包括蓄电池、发电机等。
2）保护装置：保护装置保护电路和用电设备不受额外电流的损害，如熔丝、电路断路器、易熔丝。
3）控制部件:控制部件控制电路的闭合和断开，如手动开关（点火开关、组合开关）、压力开关、温度开关、电子控制模块。
4）用电设备：电流通过用电设备做功或发光，如灯泡、电磁阀、电子控制器件。

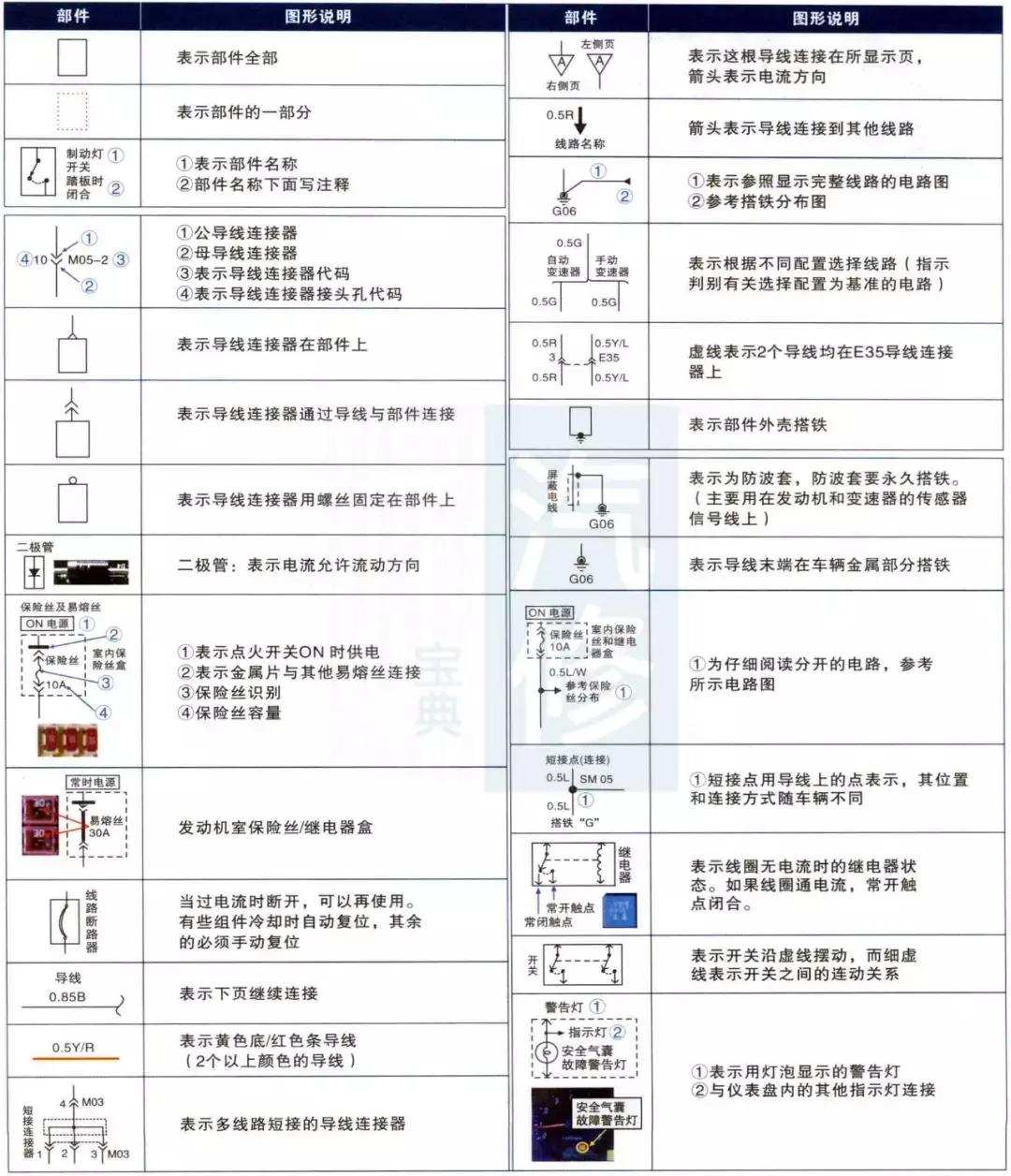

今天给大家整理出电路图最基础的知识：各车系车型的电路符号，有需要的朋友可以收藏或转发了作为资料随时查阅。
PS：看不清可以点击图片查看大图噢！

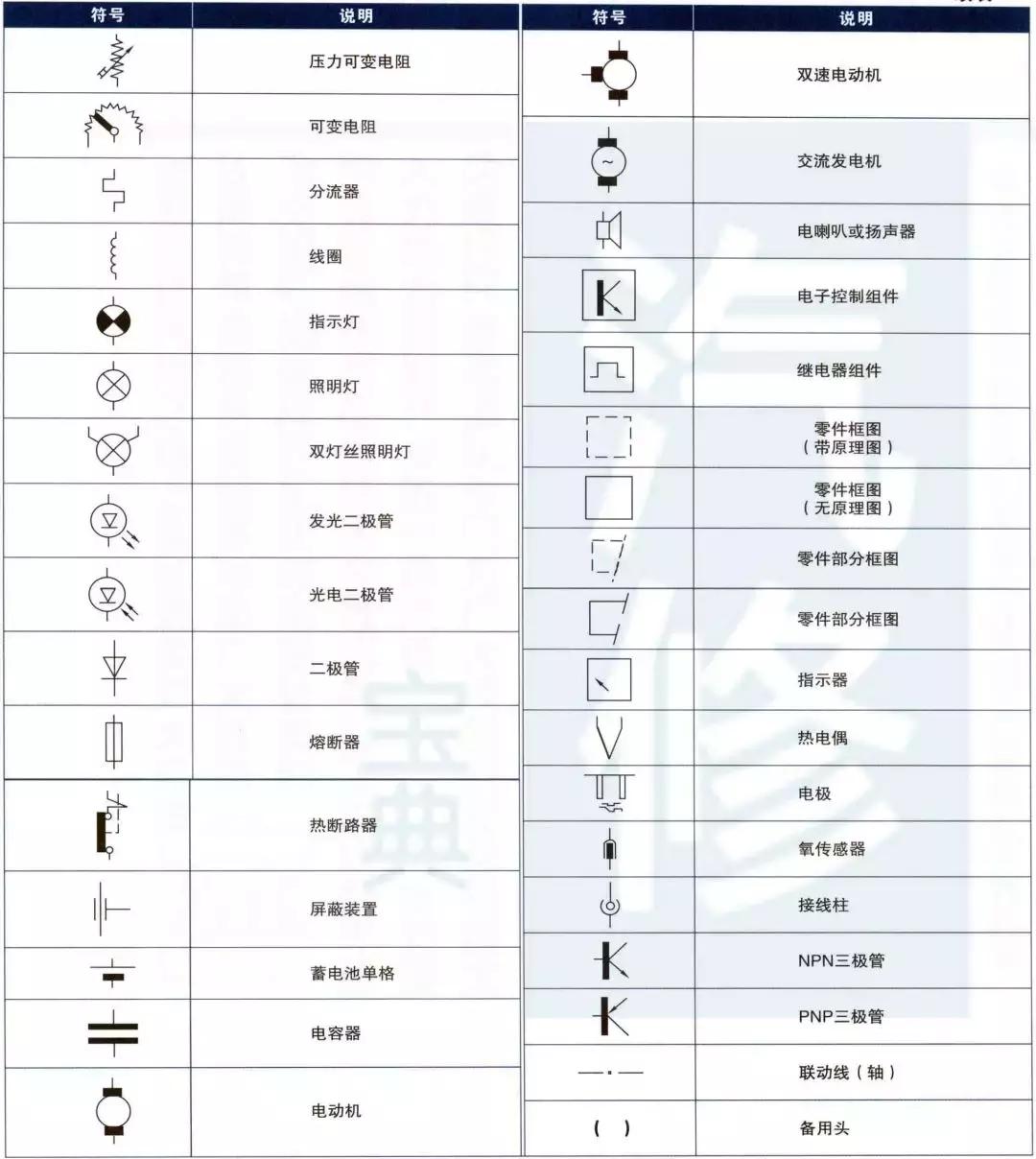

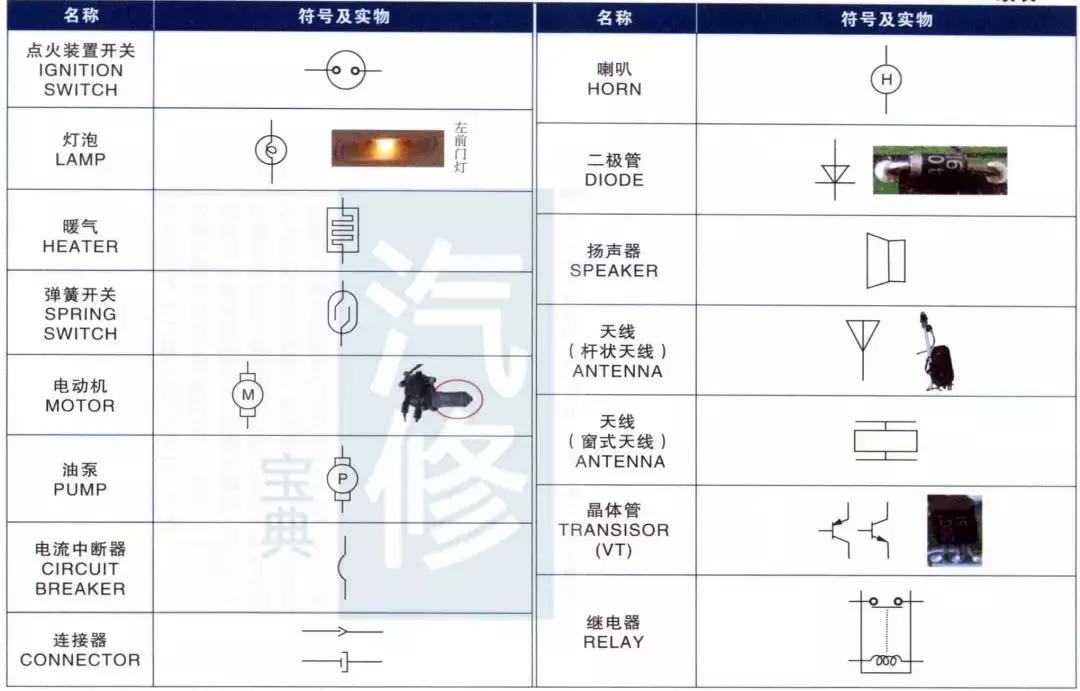

大众/奥迪

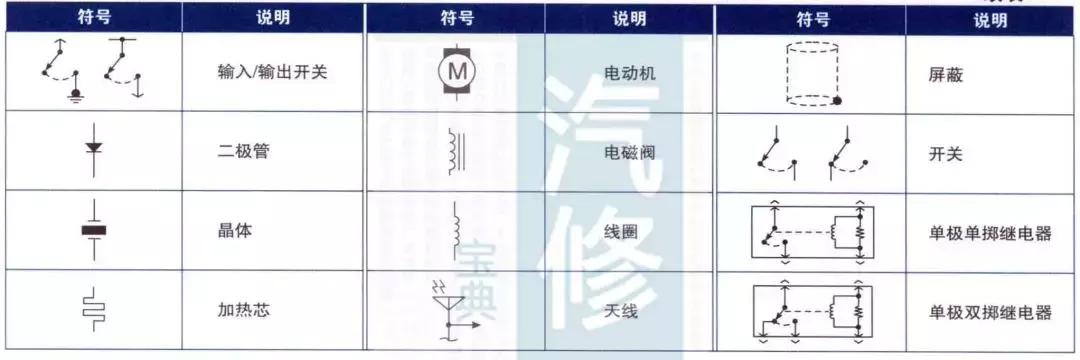

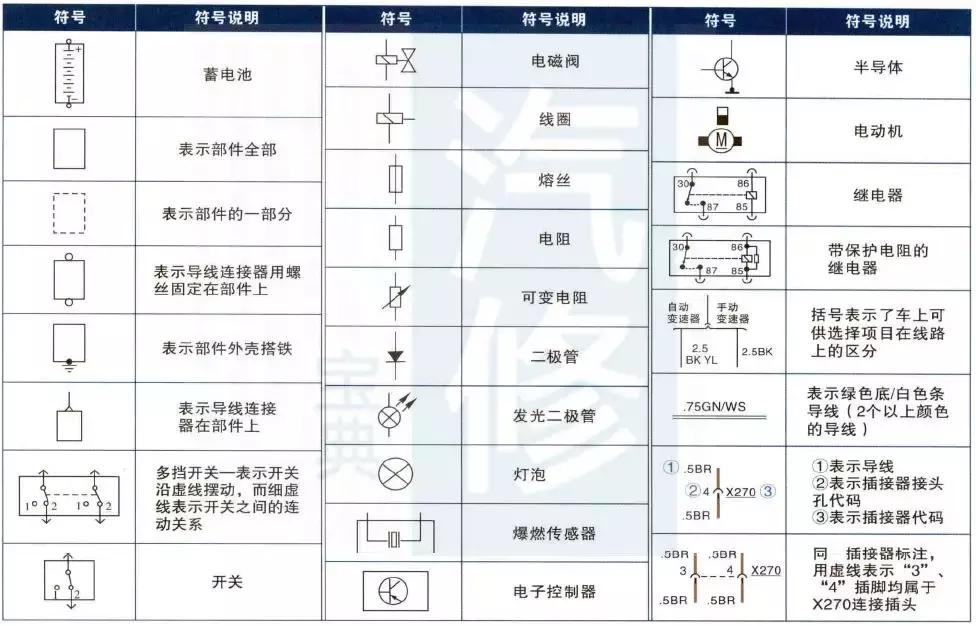

奔驰

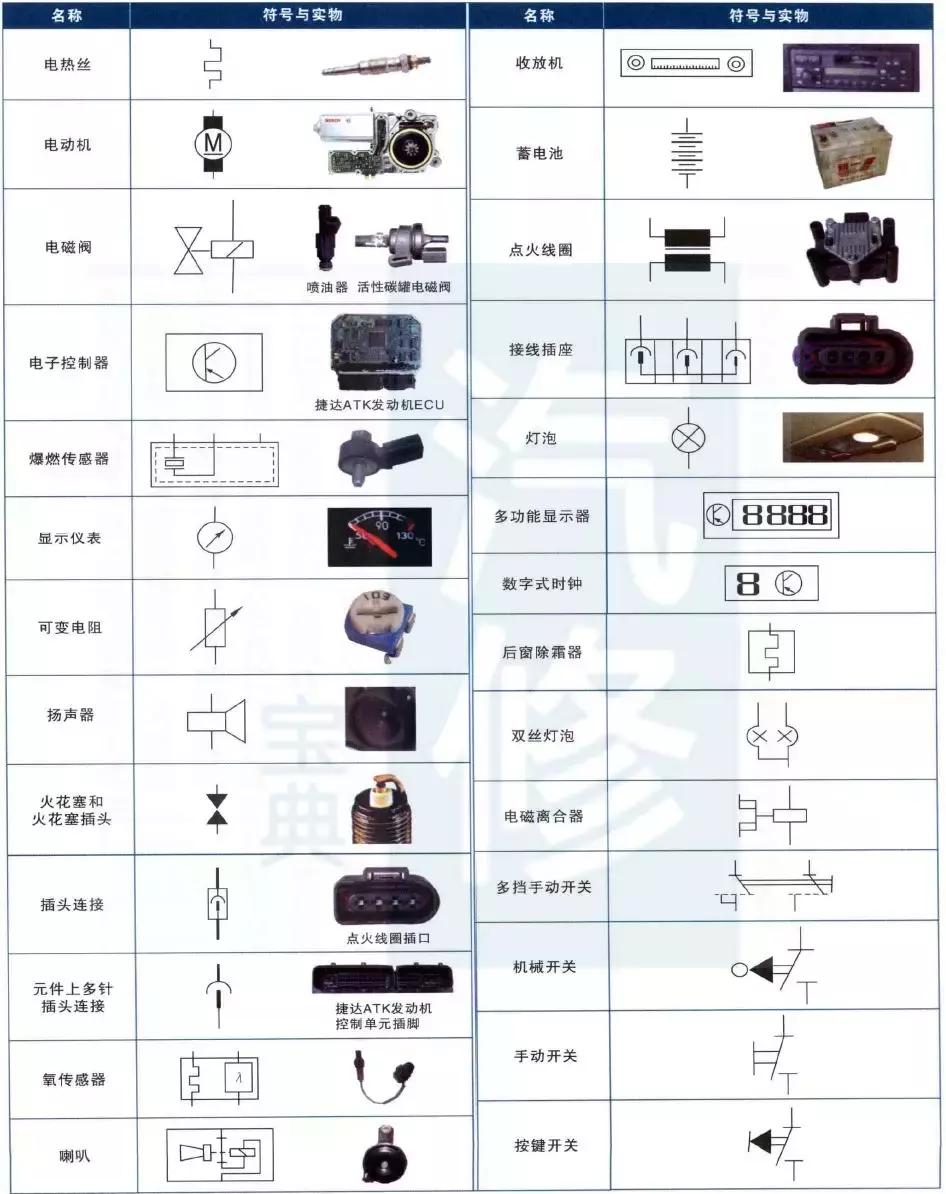

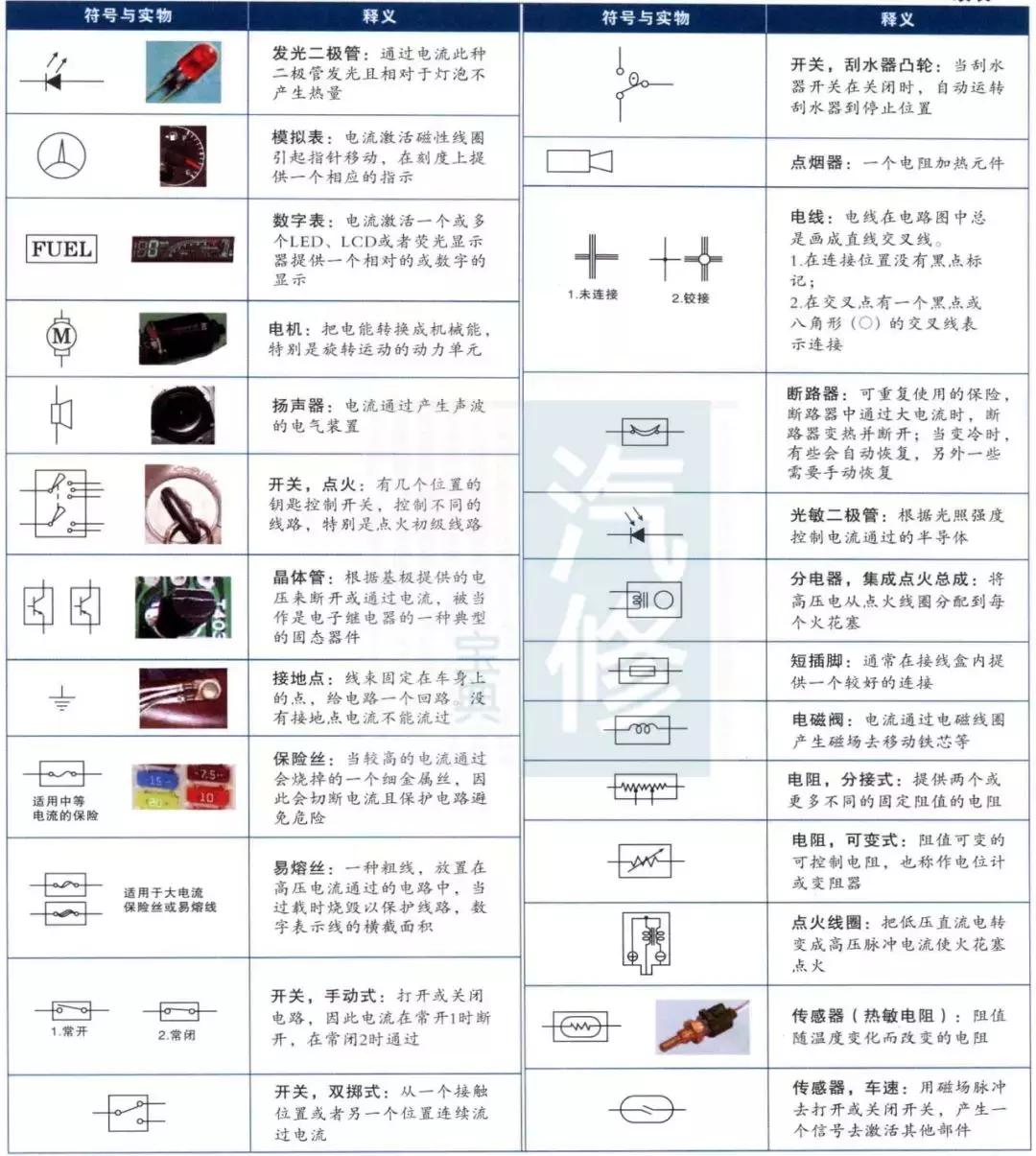

宝马

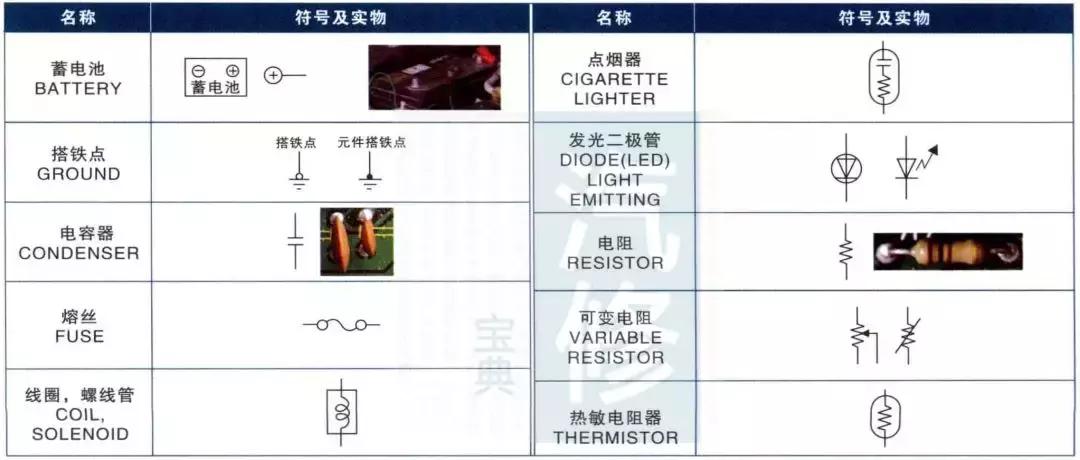

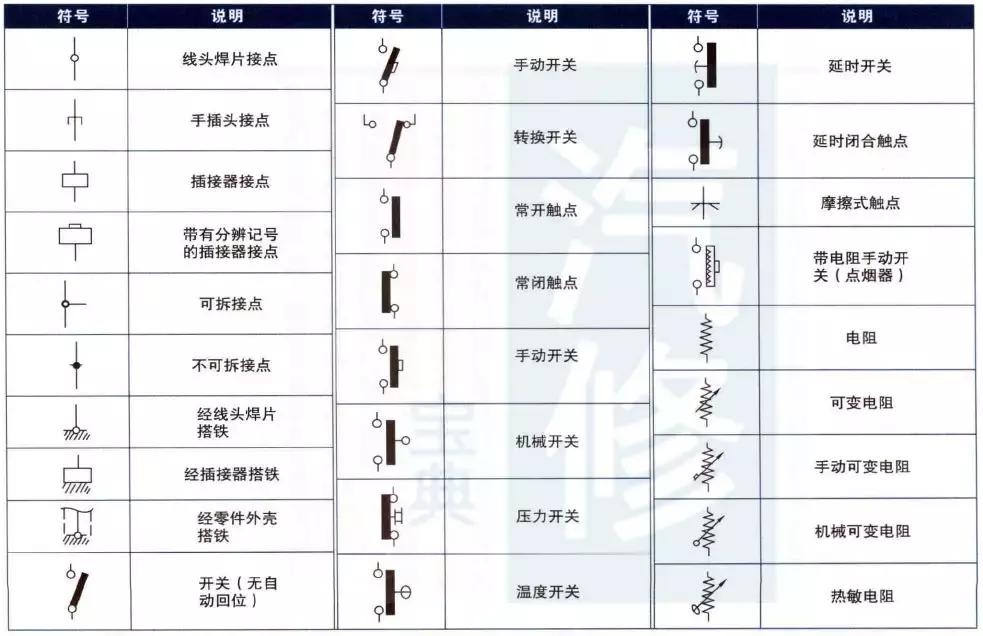

雪铁龙

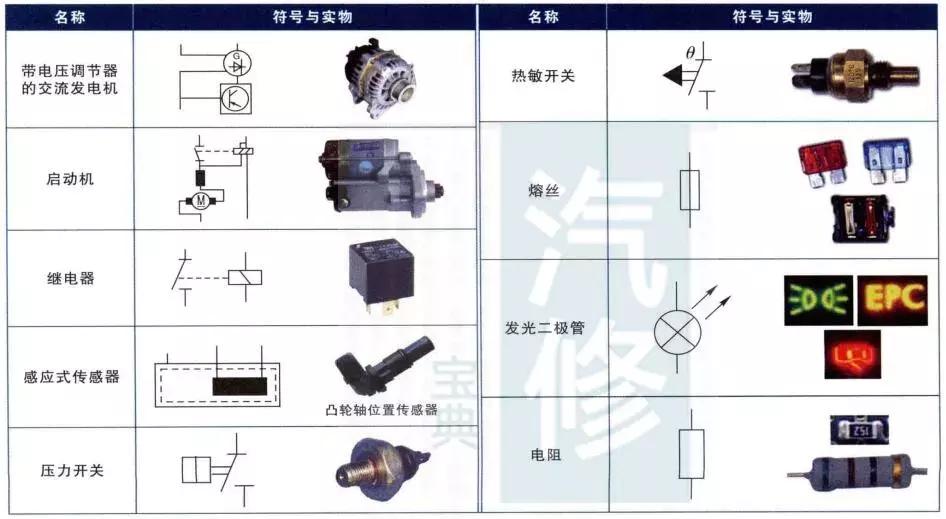

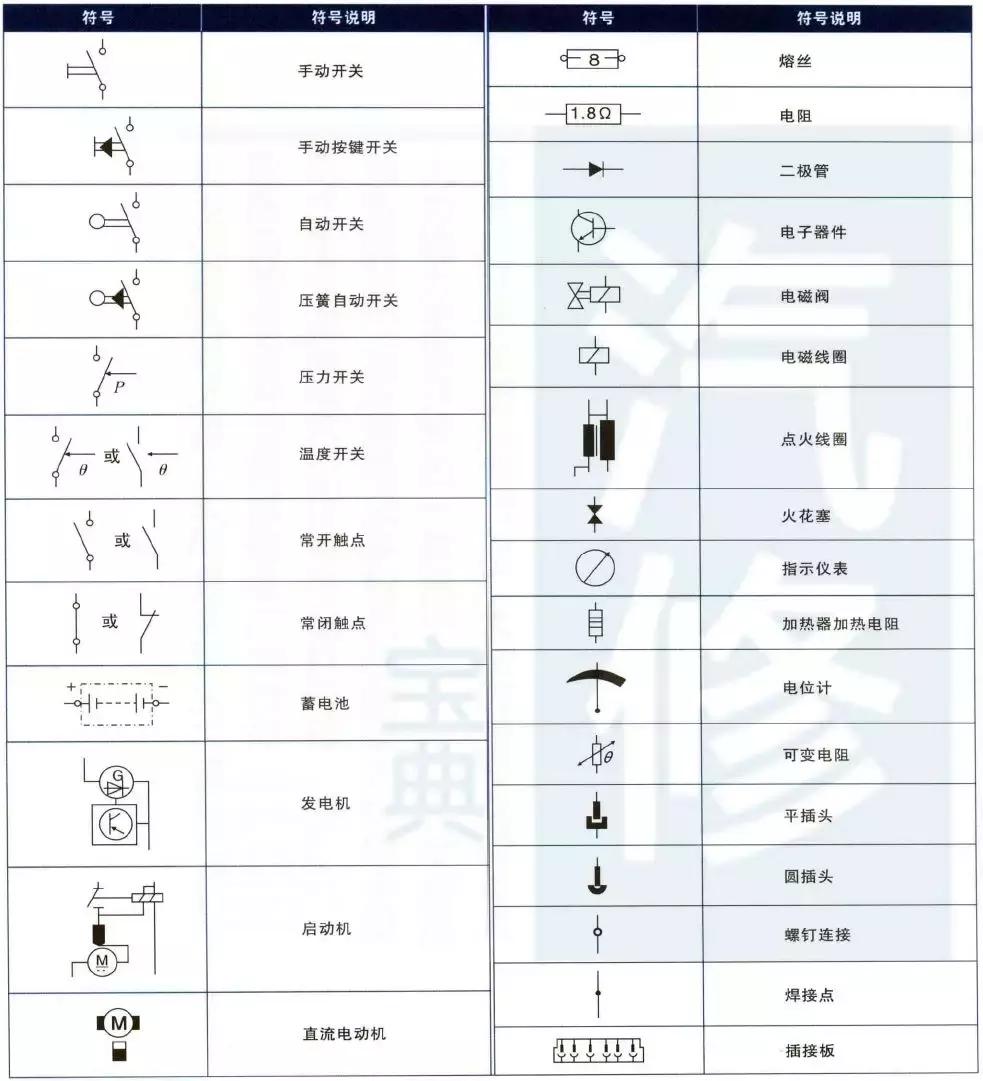

通用汽车

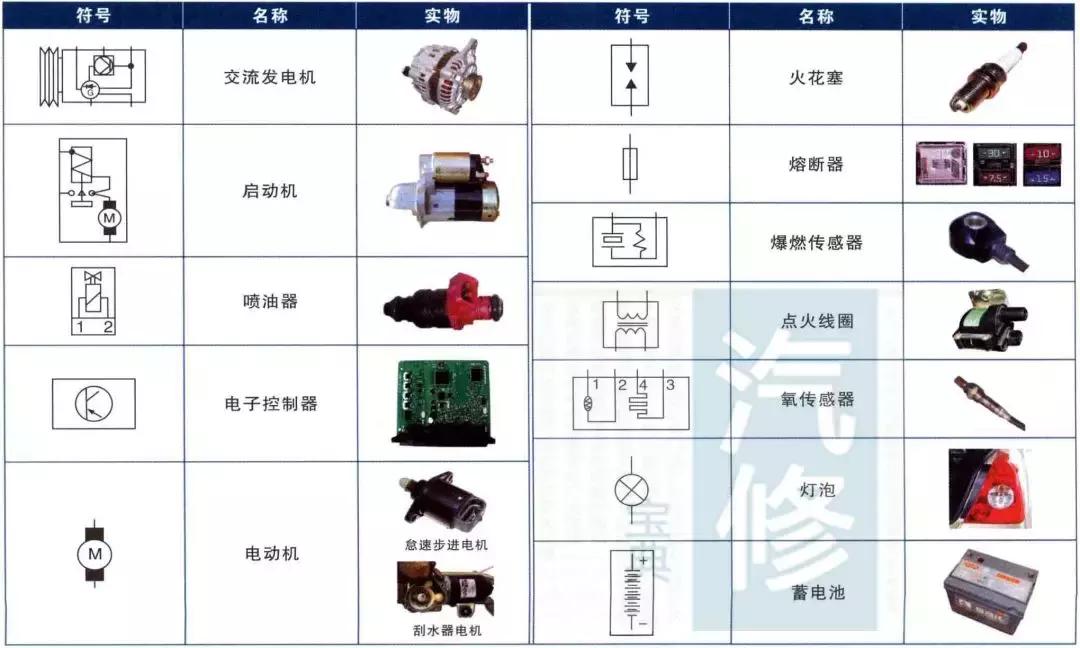

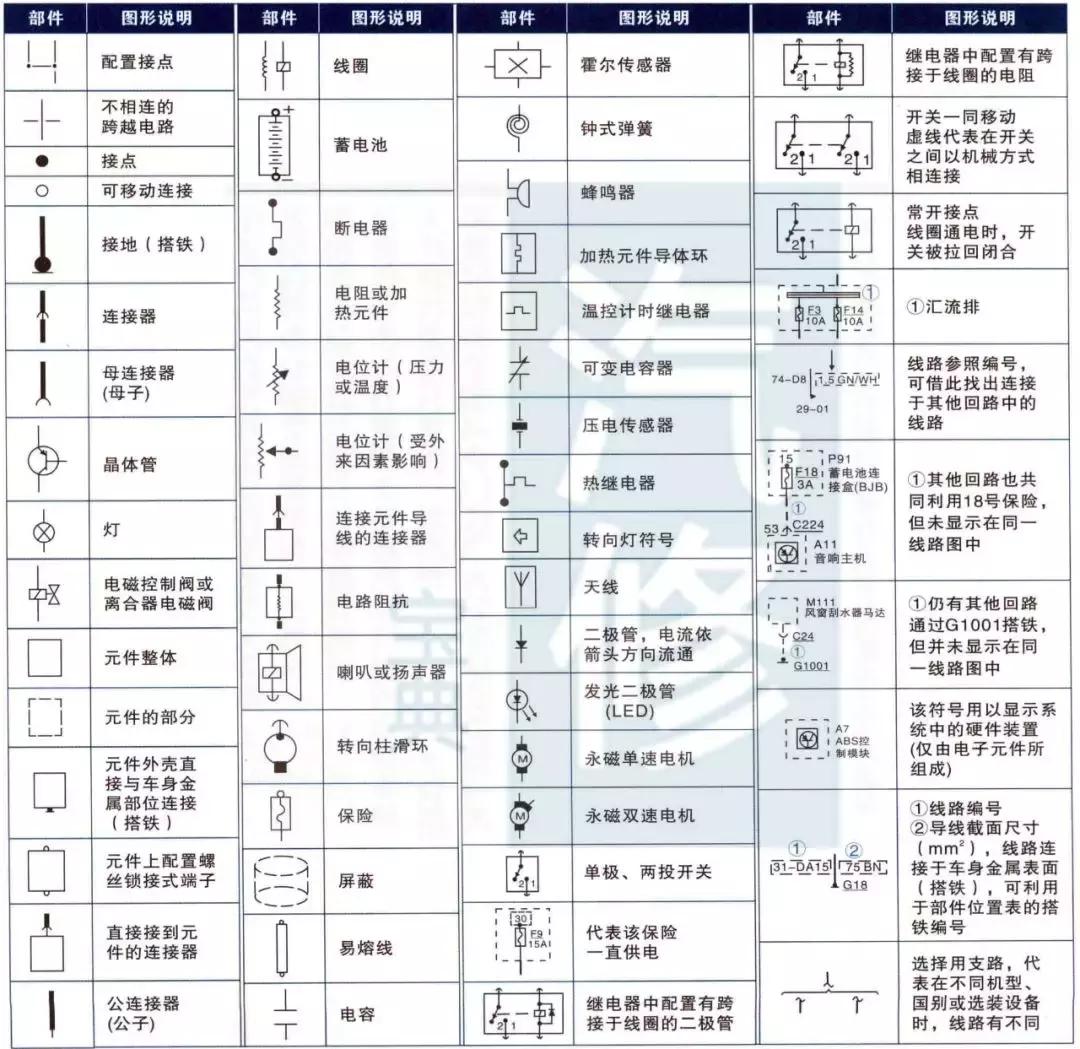

福特

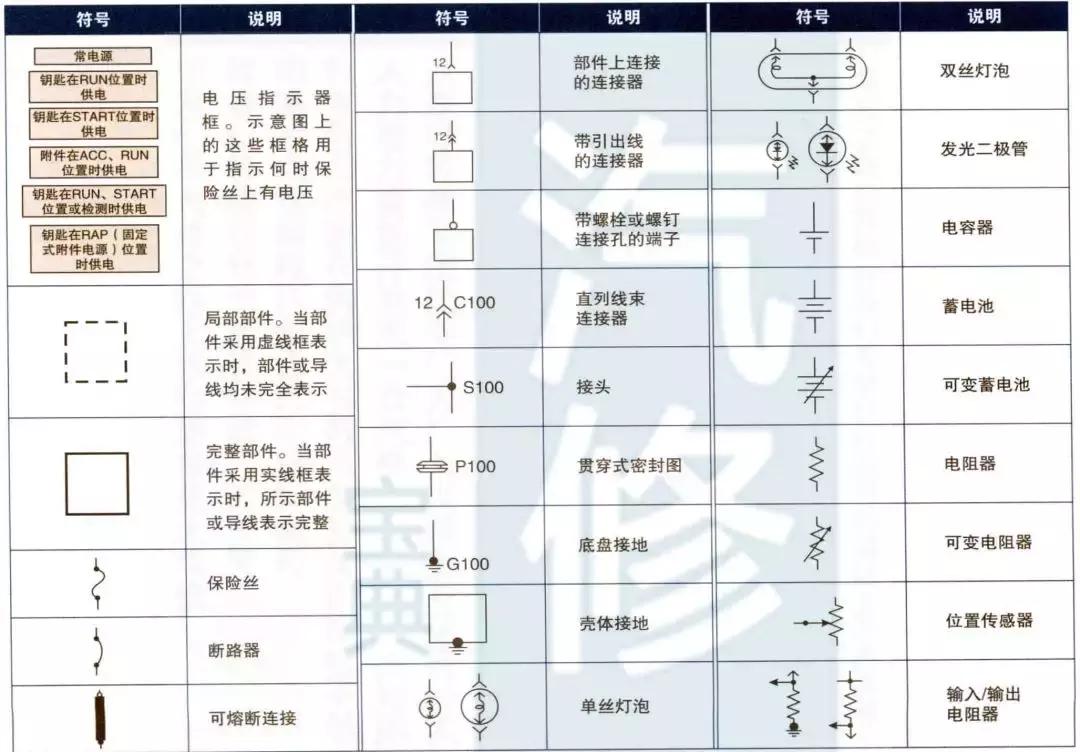

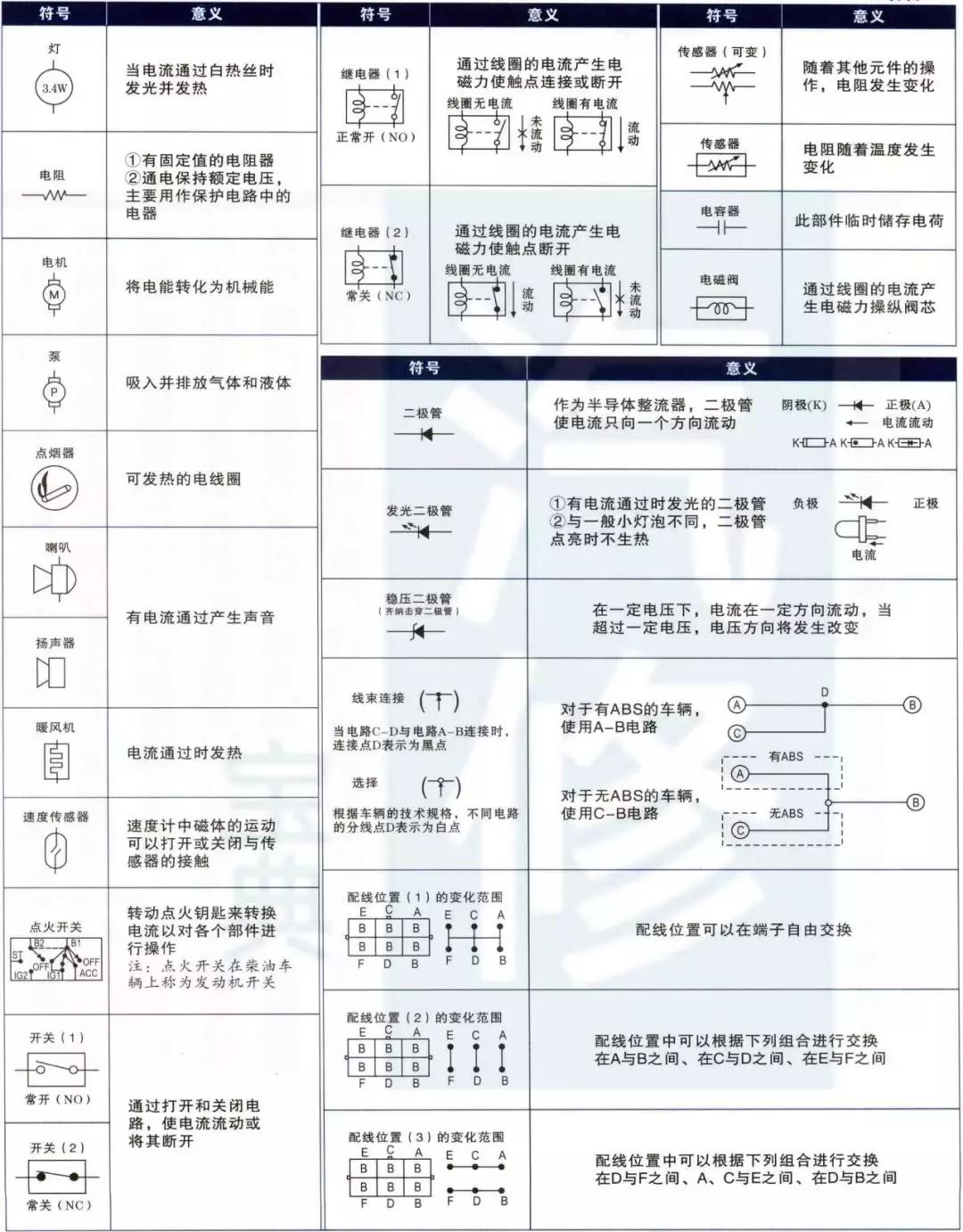

丰田

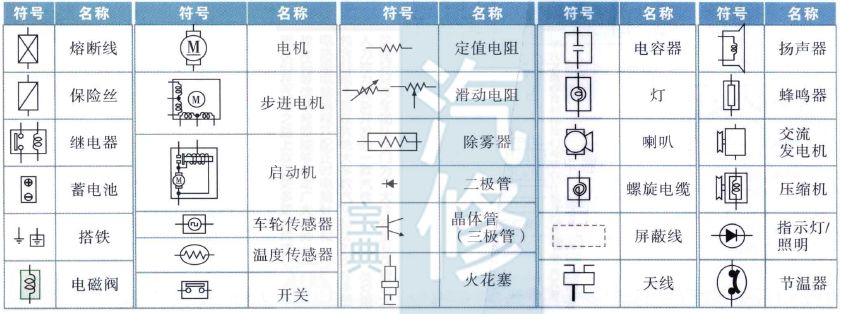

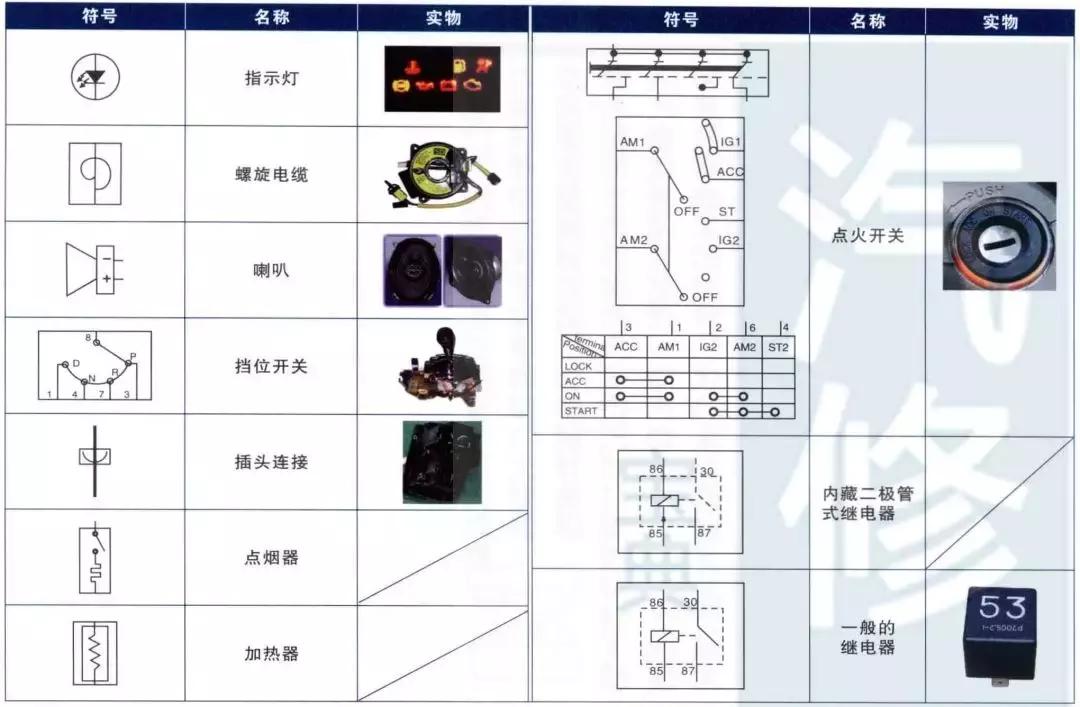

本田
日产
马自达
现代
奇瑞
沃尔沃
