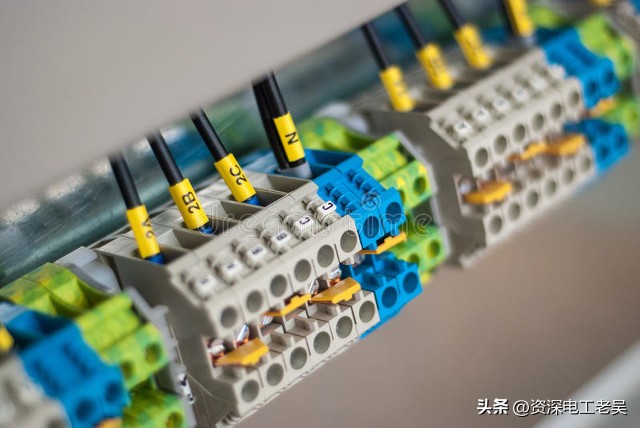

在正常情况下，低压配电系统的相线（俗称火线）、中性线（俗称零线）、保护接地线（俗称地线）是可以通过颜色、符号标识进行区分的：其中相线（俗称火线）的颜色为黄、绿、红色，中性线（俗称零线）的颜色为蓝色、保护接地线（俗称地线）的颜色为黄绿相间色；相线（俗称火线）的符号标识为L（L1为A相、L2为B相、L3为C相），中性线（俗称零线）的符号标识为N、保护接地线（俗称地线）的符号标识为PE。

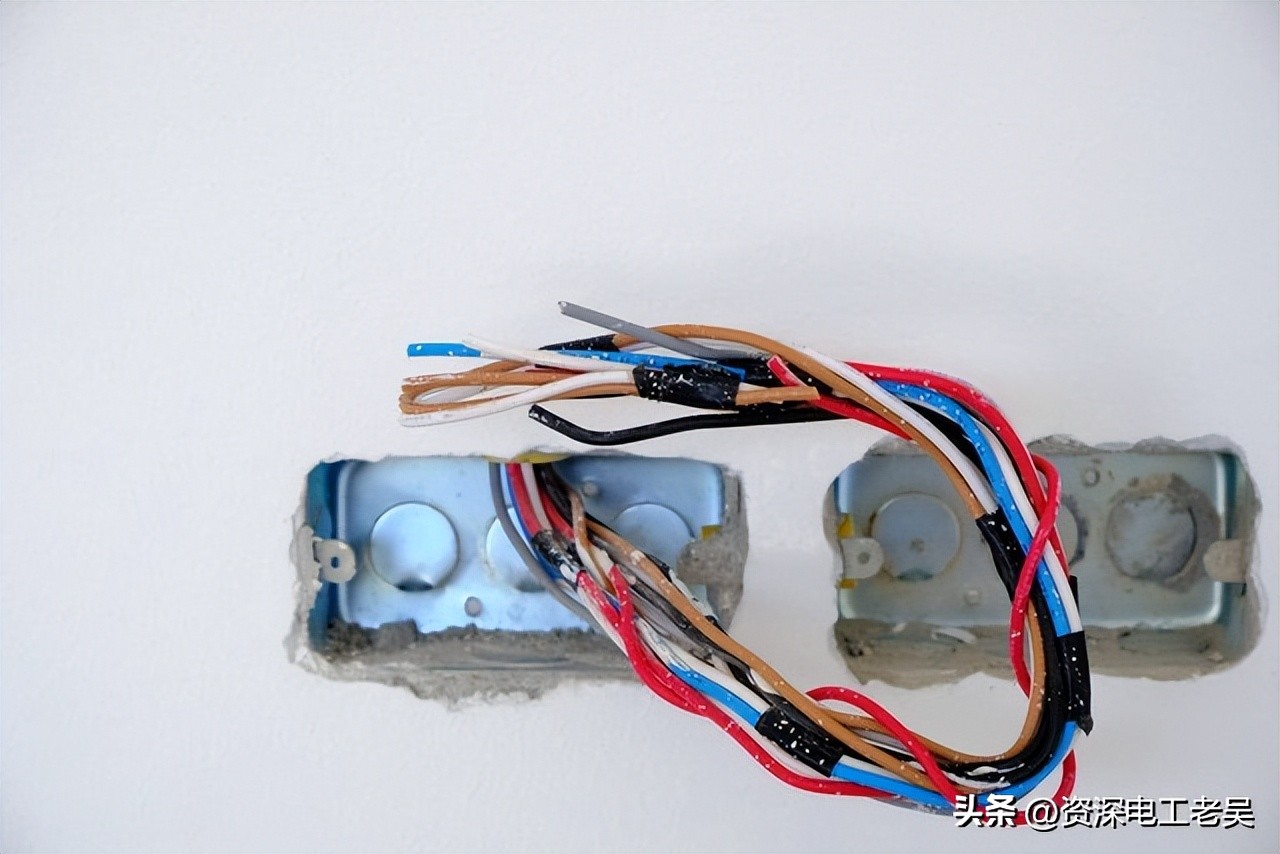

在实际施工过程中，可能由于施工人员不专业或材料采购原因，可能造成家里的敷设的电气线路没有颜色标识或线路颜色不标准，同时也无符号标识。这种情况，估计有不少人遇到过。

此时，如何区分出相线（俗称火线）、中性线（俗称零线）和保护接地线（俗称地线）？

01

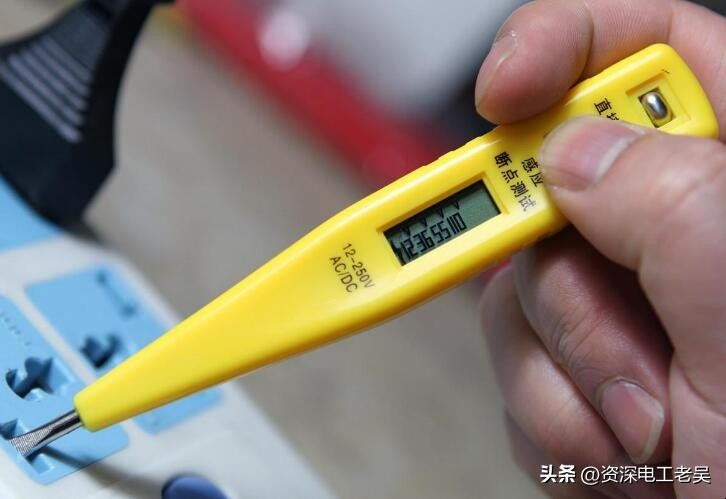

首先可以用试电笔，区分出相线（俗称火线）与中性导体（俗称零线）、保护接地线（俗称地线）。

当用试电笔进行测试的时候，会发亮或红绿灯全亮或显示220V的是相线（俗称火线），不发亮性或只亮绿灯或显示12V的是中性线（俗称零线）和保护接地线（俗称地线）。

用试电笔测试，很多情况下，是无法准确区分中性导体（俗称零线）、保护接地线（俗称地线）的，因为正常情况下中性导体（俗称零线）、保护接地线（俗称地线）电位为零。

02

在用试电笔，区分出相线（俗称火线）与中性导体（俗称零线）、保护接地线（俗称地线）后，在线路相线（俗称火线）与其余两根导线之间分别接入一个灯泡，然后再观察配电箱内剩余电流动作保护器（俗称漏电保护器）的动作情况，其中会发生跳闸的那根导线，就是保护接地线（俗称地线）；另一根导线不会发生跳闸的，中性导体（俗称零线）。

如果配电箱内的开关为小型断路器（俗称空开），则须换成剩余电流动作（俗称漏电保护器）后，才能检测出中性导体（俗称零线）、保护接地线（俗称地线）。

03

需要说明的是上述区分中性导体（俗称零线）、保护接地线（俗称地线）的方法，是针对TN-C-S、TN-S系统。

您在实际工作中，还用到了什么方法来检测、区分火线、零线和地线？欢迎在评论区留言。

我是资深电工老吴，喜欢本文的，欢迎点赞、转发、关注和留言。
