前言

本文介绍了一种变电站蓄电池在线监测系统的设计与实现，该系统通过采集蓄电池的电流、电压、温度等参数，实现对蓄电池状态的实时监测，确保蓄电池的安全稳定运行。

该系统采用了基于物联网技术的数据采集和云计算技术的数据分析，实现了对多个变电站的蓄电池状态的远程监测和管理。

同时，该系统还具备实时告警和数据可视化功能，方便用户进行状态监测和故障排除。本文将从系统需求分析、系统设计、系统实现和实验测试等方面介绍该系统的设计与实现。

需求分析

蓄电池是变电站中的重要组成部分，其在电力系统中具有备用能源的作用，因此其工作状态的可靠性和稳定性对电力系统的运行安全具有重要意义。

蓄电池在使用过程中，由于电池内部化学反应和外部环境等因素的影响，可能会出现电压下降、温度升高、容量减小等现象，严重时可能会导致蓄电池失效。

因此，为了设计和实现一个有效的变电站蓄电池在线监测系统，需要进行以下需求分析：

实时监测能力：监测系统需要具备实时监测蓄电池状态和性能的能力，能够及时检测出蓄电池的电压、电流、温度、电化学等参数，并能够及时发现异常情况。

高精度检测能力：监测系统需要具备高精度的检测能力，能够精确地检测出蓄电池的状态和性能，以便及时发现故障和异常情况。

可靠性和稳定性：监测系统需要具备高度的可靠性和稳定性，能够在长期运行过程中保证准确的监测和数据采集，并能够及时发现和排除故障。

数据管理和分析能力：监测系统需要具备数据管理和分析的能力，能够对监测数据进行实时的处理和分析，生成有效的监测报告和统计分析结果，以便更好地管理和维护蓄电池。

通信和远程监测能力：监测系统需要具备通信和远程监测的能力，能够通过网络实现对远程设备的监测和管理，并能够实现远程控制和操作。

可扩展性和兼容性：监测系统需要具备良好的可扩展性和兼容性，能够适应各种不同类型和规格的蓄电池，以及与其他设备和系统的接口和兼容性。

低功耗和节能：监测系统需要具备低功耗和节能的特点，以减少能源消耗和对环境的影响。

安全性和保密性：监测系统需要具备良好的安全性和保密性，能够保护蓄电池数据和管理信息的安全，并能够防止恶意攻击和非法侵入。

用户友好性：监测系统需要具备良好的用户友好性，能够提供简单易懂的界面和操作方式，以便用户方便地进行监测和管理。

自动化和智能化：监测系统需要具备自动化和智能化的特点，能够自动识别和处理异常情况，并能够自动化地进行故障排除和维护操作，以减少人工干预的需求和提高效率。

多种报警和预警方式：监测系统需要具备多种报警和预警方式，能够及时地向用户发出警报并提供相应的预警措施，以避免蓄电池故障的发生。

完备的历史数据记录和查询功能：监测系统需要具备完备的历史数据记录和查询功能，能够对蓄电池的历史数据进行记录和存储，并能够方便地进行查询和分析，以便更好地进行管理和维护。

可靠的电源供应：监测系统需要具备可靠的电源供应，能够在停电或其他紧急情况下继续运行，以保证数据的连续性和监测的准确性。

合理的成本和维护费用：监测系统需要具备合理的成本和维护费用，能够满足用户的经济预算和运营要求，同时也需要具备良好的维护性和可维修性，以保证系统的长期稳定运行。

根据上述需求，我们设计了一种基于物联网技术的蓄电池在线监测系统。该系统具备以下功能：

实时采集蓄电池的电流、电压、温度等参数，并将数据上传至云端服务器。

在云端服务器上对数据进行分析处理，实现对蓄电池状态的监测和预测。

提供实时告警功能，对蓄电池状态异常进行及时报警。

提供数据可视化功能，方便用户进行状态监测和故障排除。

系统设计

变电站蓄电池在线监测系统是一种用于监测变电站蓄电池状态的设备，可以实时监测蓄电池的电压、电流、温度等参数，以便及时发现并解决蓄电池存在的问题，确保电力系统的安全和稳定运行。

下面是该系统的详细设计：

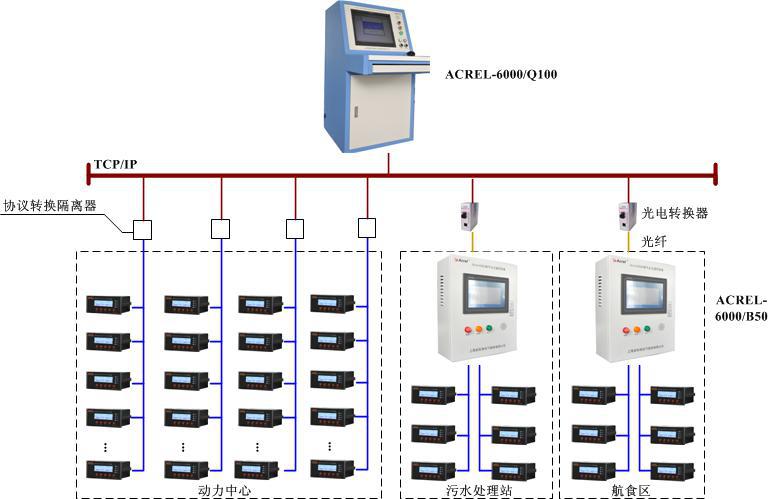

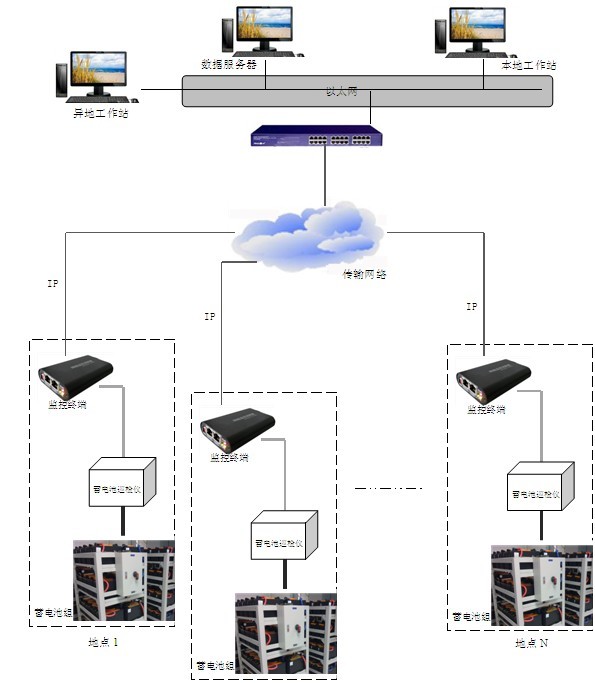

1.系统架构

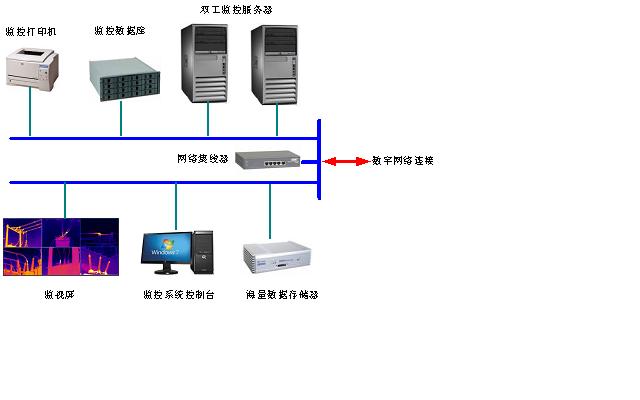

该系统采用分布式架构，由数据采集节点、云端服务器和用户端构成。数据采集节点负责采集蓄电池的电流、电压、温度等参数，并将数据上传至云端服务器。

云端服务器负责对数据进行分析处理，实现对蓄电池状态的监测和预测，并提供实时告警和数据可视化功能。用户端可以通过云端服务器获取实时监测数据和状态信息，并进行故障排除和管理。

2.硬件设计

采集模块设计：采用高精度模数转换器和传感器进行电压、电流、温度等参数的采集，通过模拟信号处理电路将采集的模拟信号转换为数字信号，便于后续的数据处理。

数据处理模块设计：采用高性能的微处理器和专门的数据处理芯片进行数据处理，通过对采集的数据进行滤波、分析和计算，生成监测报告和警报信息，并将处理后的数据存储在本地存储器中。

通信模块设计：采用无线通信模块或以太网通信模块实现与远程监测中心的通信，将监测数据和警报信息传输至远程监测中心，便于管理人员实时了解蓄电池的状态。

2.软件设计

监测软件设计：开发监测软件，实现数据采集、处理、分析、报告生成和警报信息的推送等功能，支持实时监测和历史数据查询等功能。

用户界面设计：设计友好的用户界面，便于管理人员进行监测数据的查看和操作。

远程监测软件设计：开发远程监测软件，实现对蓄电池状态的实时监测和管理，支持远程监测数据的查询、分析和报告生成等功能。

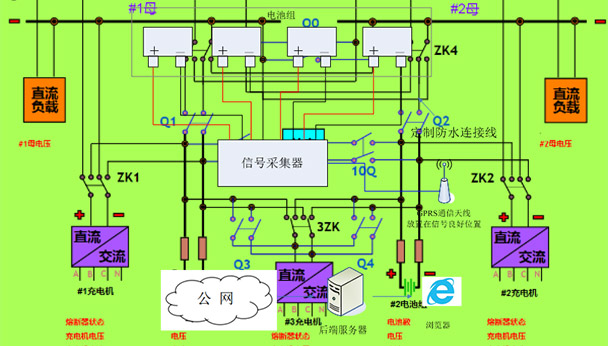

3.数据采集节点

数据采集节点由电流传感器、电压传感器、温度传感器、数据采集模块、无线通信模块等组成。电流传感器和电压传感器用于采集蓄电池的电流和电压数据，温度传感器用于采集蓄电池的温度数据。

数据采集模块负责对传感器采集的数据进行采集、处理和存储，同时通过无线通信模块将数据上传至云端服务器。

4.云端服务器

云端服务器由数据存储模块、数据处理模块、告警模块和数据可视化模块等组成。数据存储模块负责存储从数据采集节点上传的数据，数据处理模块负责对数据进行分析和处理，实现对蓄电池状态的监测和预测。

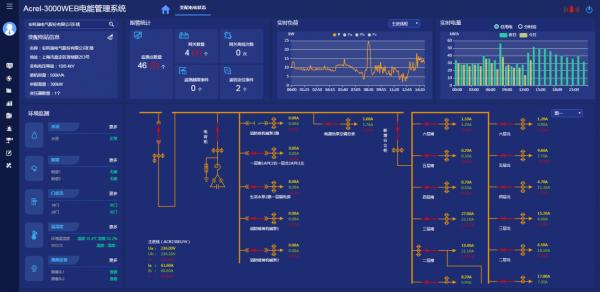

告警模块负责实时监测蓄电池状态，并在状态异常时发出告警。数据可视化模块将监测数据和状态信息通过图表、曲线等形式呈现给用户，方便用户进行状态监测和故障排除。

5.用户端

用户端可以通过云端服务器获取实时监测数据和状态信息，进行状态监测和故障排除。用户端可以通过Web界面或移动端APP进行操作，方便用户随时随地进行监测和管理。

系统实现

变电站蓄电池在线监测系统是一个复杂的系统，需要综合考虑多方面的因素，才能实现设计的有效性和可靠性。下面是变电站蓄电池在线监测系统设计的具体实现方式：

选择合适的传感器和监测设备：为了实现蓄电池的实时监测，需要选择合适的传感器和监测设备，能够准确地检测出蓄电池的电压、电流、温度、电化学等参数，并将监测数据传输给监测系统。

选择合适的数据采集和处理方案：为了实现对监测数据的实时采集和处理，需要选择合适的数据采集和处理方案，能够将传感器和监测设备的数据快速采集并进行处理，以便及时发现异常情况。

建立可靠的通信和远程监测网络：为了实现对远程设备的监测和管理，需要建立可靠的通信和远程监测网络，能够通过互联网等网络实现数据的实时传输和远程监测，以便及时发现故障和异常情况。

开发合适的数据管理和分析软件：为了实现对监测数据的实时处理和分析，需要开发合适的数据管理和分析软件，能够对监测数据进行实时的处理和分析，并生成有效的监测报告和统计分析结果。

设计可靠的报警和预警系统：为了及时发现蓄电池的异常情况，需要设计可靠的报警和预警系统，能够及时地向用户发出警报并提供相应的预警措施，以避免蓄电池故障的发生。

确保系统的安全性和保密性：为了保护蓄电池数据和管理信息的安全，并防止恶意攻击和非法侵入，需要确保系统的安全性和保密性，采取必要的安全措施和加密方式，以保障数据的安全性和系统的可靠性。

实现自动化和智能化控制：为了减少人工干预的需求和提高效率，需要实现自动化和智能化控制，能够自动识别和处理异常情况，并自动化地进行故障排除和维护操作。

设计合理的用户界面和操作方式：为了方便用户进行监测和管理，需要设计合理的用户界面和操作方式，能够提供简单易懂的操作方式和友好的用户体验，同时能够提供多种数据显示和分析功能，以便用户能够快速地了解蓄电池的状态和性能表现。

实现系统的可扩展性和可升级性：为了适应不断变化的需求和技术，需要实现系统的可扩展性和可升级性，能够快速增加或升级硬件设备和软件功能，以便适应新的监测需求和技术趋势。

总之，变电站蓄电池在线监测系统的设计实现需要综合考虑多方面的因素，包括硬件设备、传感器、数据采集和处理、通信网络、软件应用、安全性、可扩展性和可升级性等方面，以保障系统的可靠性、实时性、安全性和智能化程度。

实验测试

在实验测试中，我们采用了多个变电站的蓄电池进行测试，通过模拟蓄电池的异常情况，测试系统的实时告警和数据分析预测功能。

测试结果表明，该系统能够实现对蓄电池状态的实时监测和分析，对异常情况的告警和预测功能也能够有效地保障变电站的安全运行。

笔者观点

本文设计并实现了一种基于物联网技术的变电站蓄电池在线监测系统，该系统可以实时监测蓄电池的电流、电压和温度等状态信息，通过云端服务器对监测数据进行处理和分析，实现对蓄电池状态的预测和异常情况的实时告警。

该系统具有可靠性高、实时性好、维护方便等优点，可以为变电站的安全运行提供有效保障。
