2018年，中望CAD正式推出了2019版，千呼万唤的这三个功能也同步增加了，包括动态块，注释性和PDF底图插入，大家有兴趣的不妨*载下**试用。

1、动态块，极大节省你的设计时间

对于块，相信使用过这功能的小伙伴都不会陌生，把常用的零件做成块，在实际应用时直接调用会非常方便。举个例子

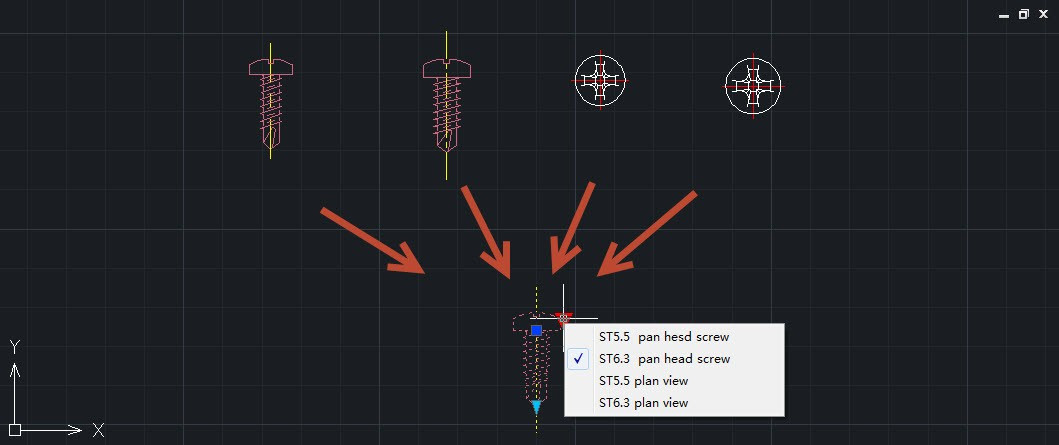

这一组螺钉图形，就可以分别把它们做成普通块

大家应该立刻能发现问题所在，如果是一些系列化图样，如机械零件、建筑设施、电器元件等，倘若每一个型号都做成一个块，这估计还没享受到这功能带来的便捷之前，就已经累得够呛了。而将一个系列图样做成一个块，通过“参数”和“动作”进行约束管理，这就是动态块功能的精髓所在。

有小伙伴会问，制作动态块，不也是要处理这些图样吗？难道不麻烦？

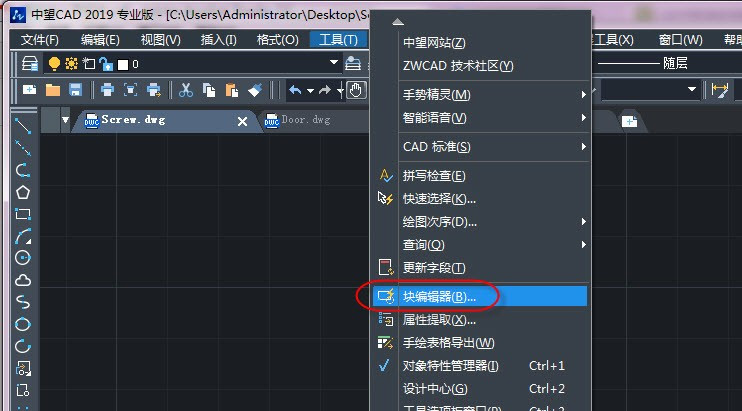

问得好，理论上动态块包含的可选择性内容越多，那么制作动态块的过程就越复杂，动态动作需要逐个添加，同时需要注意避免各动作之间的干涉，这些前期的准备工作的确要花点功夫，但是正所谓磨刀不误砍柴工，完成动态块的设置之后，在进行动态块的调用和管理时，我觉得大家会爱上它的。

2、注释性与注释比例 高速规范打印图纸

说到注释性，我们不得不先说一下打印图纸。在绘图时，通常是按1:1比例绘图的，而根据纸张的大小，会选择按1:100、1:200等比例进行打印，在布局设置或者打印时设置都可以。而且，无论选择哪种打印比例出图，关于文字高度、标注箭头大小等元素都是有要求的。

说到这里大家应该开始意识到问题的关键性了，假设我们需要将一张1:100的图改成1:200进行打印，甚至因为实际需要，打印成1:20、1:10等等的图，大家有没有想过，在模型空间中，我们只能设置一个标注样式，而关于文字高度等有要求的元素全部都要修改一遍。

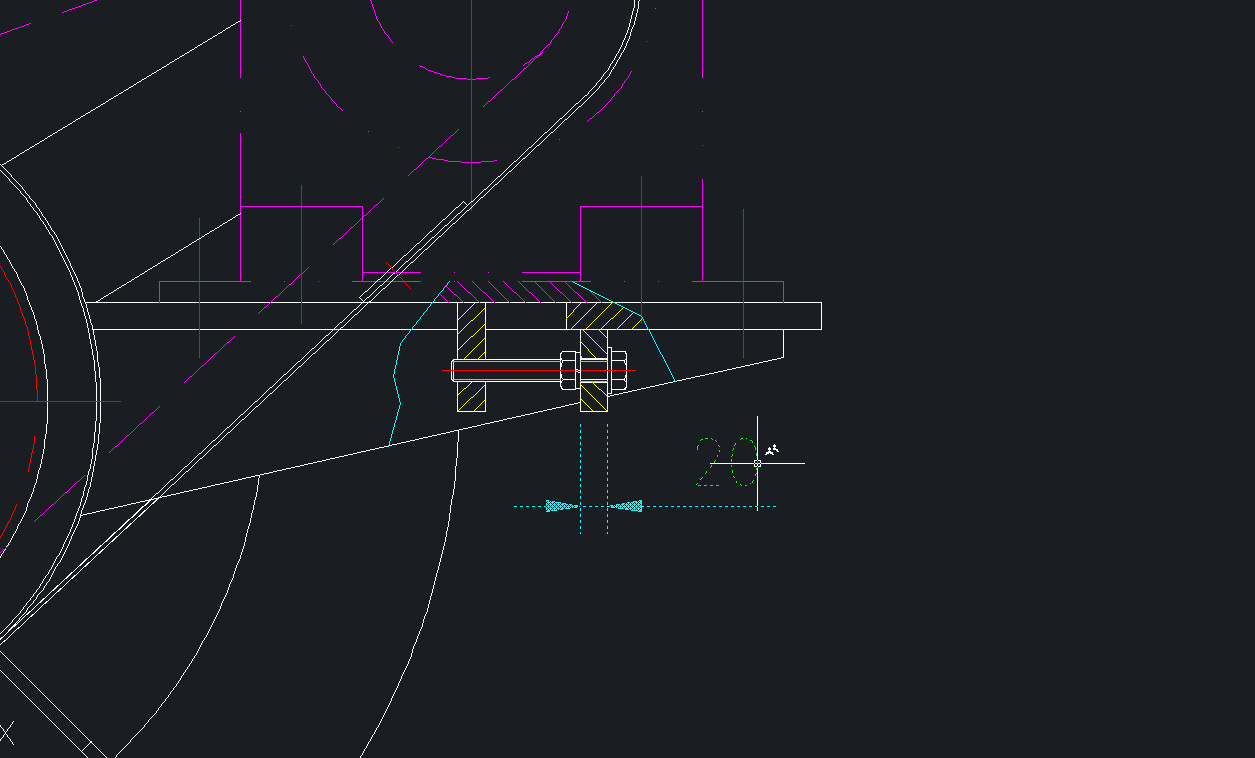

注释性就是针对这个打印需求而存在的功能，以尺寸标注为例。

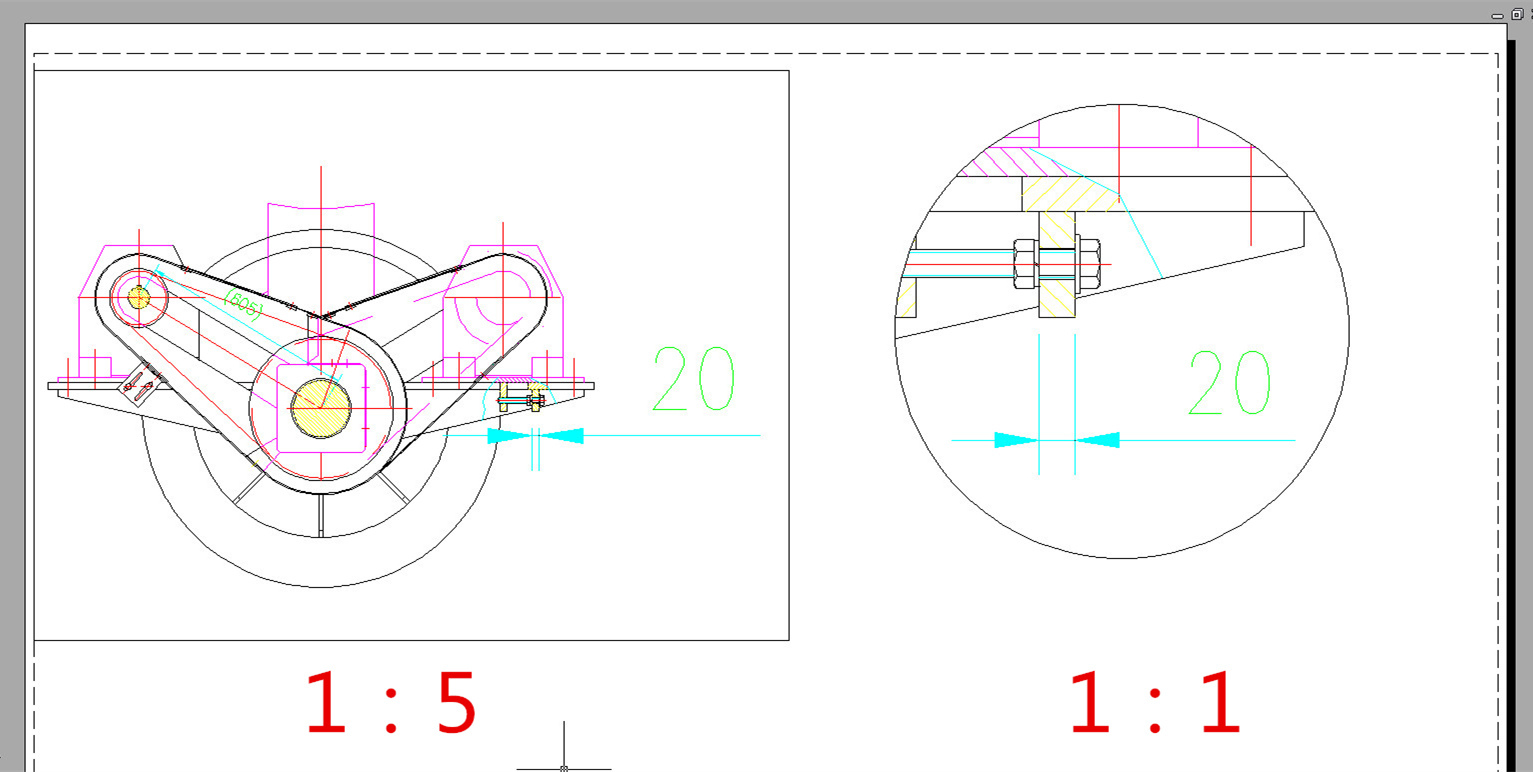

在模型空间对同一尺寸标注设置不同的注释性比例，图为对标注设置了1:5和1比1的比例。

在布局空间同样选择1:5和1:1时视图的实际显示

可以看到即便打印多种比例的图纸，只要设置好注释性比例，打印出来的图纸的尺寸文字高度可以保持一致性。

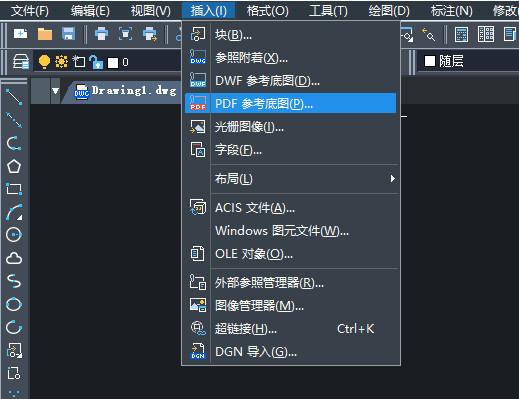

3、PDF底图插入 重描还原你的CAD图纸

关于PDF底图插入功能，对于不小心损毁的图纸能起到一定的修复补救作用，有同学会问，那跟插入一张JPG有什么分别。

分别可大啦，PDF上的图元对象是可以捕捉的，相比起重新画图，后者的作用不言而喻了吧。

最后要提醒大家一点，一定要有备份的好习惯！ZW_CAD
