deepflow监控诊断 (deepflow容器部署)

🏷️ 云杉网络 ✍️ 云杉网络自主研发软件定义网络核心技术，打造5G和云时代的业务可视化和自动化产品，为企业客户提供业界领先的云监控和云网络服务平台。 📅 2026-03-14T03:10:20+00:00

目前针对 DNS 监控的 Grafana Dashboard 并不多，使用率较高的 Grafana CoreDNS[1] 只适用于 K8s 环境，对于云服务器、物理硬件模式下的 DNS 监控也并不通用；同时，对于应用研发人员想定位 DNS 查询异常或者时延问题时，CoreDNS 的 Dashboard 仅提供 DNS 服务端视角，无法从应用视角出发来分析问题，只能依赖自身代码增加了 DNS 日志。

明确这些问题后，我们基于 DeepFlow 构建了对一个 高效 、 可配置 、 无侵入 、 面向应用 的 DNS 监控面板，可监控 DNS 服务的网络异常、吞吐、时延，以及访问日志，以快速定位性能瓶颈和排查故障原因。部署了 DeepFlow 之后，deepflow-agent 会自动采集所在节点上的可观测数据，我们基于这些数据构建了一个 Dashboard，内容包括：

  • Overview
  • Delay
  • Error
  • Request
  • Log Analysis

前往我们的 在线 Demo[2] 也可快速体验 Dashboard。

01｜Dashboard 介绍

接下来，详细介绍下 Dashboard 的使用

进入 Dashboard 后，可通过变量来控制需要分析的 DNS 服务端，下面详细说下变量的使用方式：

  • ①： DNS 服务端部署在 K8s 环境中 ，例如 CoreDNS，使用 cluster / dns_service / dns_wildcard 变量 cluster：选择 DNS 服务端所部署的 K8s 集群dns_service：选择 DNS 服务端对应的 K8s 服务名dns_wildcard：通过通配符的形式筛选 dns_service
  • ②： DNS 服务端部署在云服务器环境中 ，使用 dns_chost 变量 特别说明：此时需要将 cluster / dns_service 设置为 Disabled
  • ③： 使用外部的 DNS 服务端 ，例如使用运营商提供的 114.114.114.114 ，则在 dns_ip 变量输入对应的 IP 即可 特别说明：此时需要将 cluster / dns_service / dns_chost 设置为 Disabled
  • ④：DeepFlow 可在多个位置采集数据，可通过 tap_side 来控制需要查看的数据统计位置，位置点的详细说明，可 参考文档[3]

deepflow监控部署,deepflow监控诊断

模板变量说明

设置好变量后，接下来就可以利用 Dashboard 来分析 DNS 了，通过 Overview 可快速了解 DNS 请求总量 、 有无异常存在 、 应用的 DNS 访问拓扑 、 DNS 响应时延的整体分布情况 ，得到大概总览情况后，可以结合 Error 、 Delay 、 Request 模块中的曲线快速分析 问题发生的时间点 ，然后利用 client 分组，可快速得到触发 问题发生的客户端服务

deepflow监控部署,deepflow监控诊断

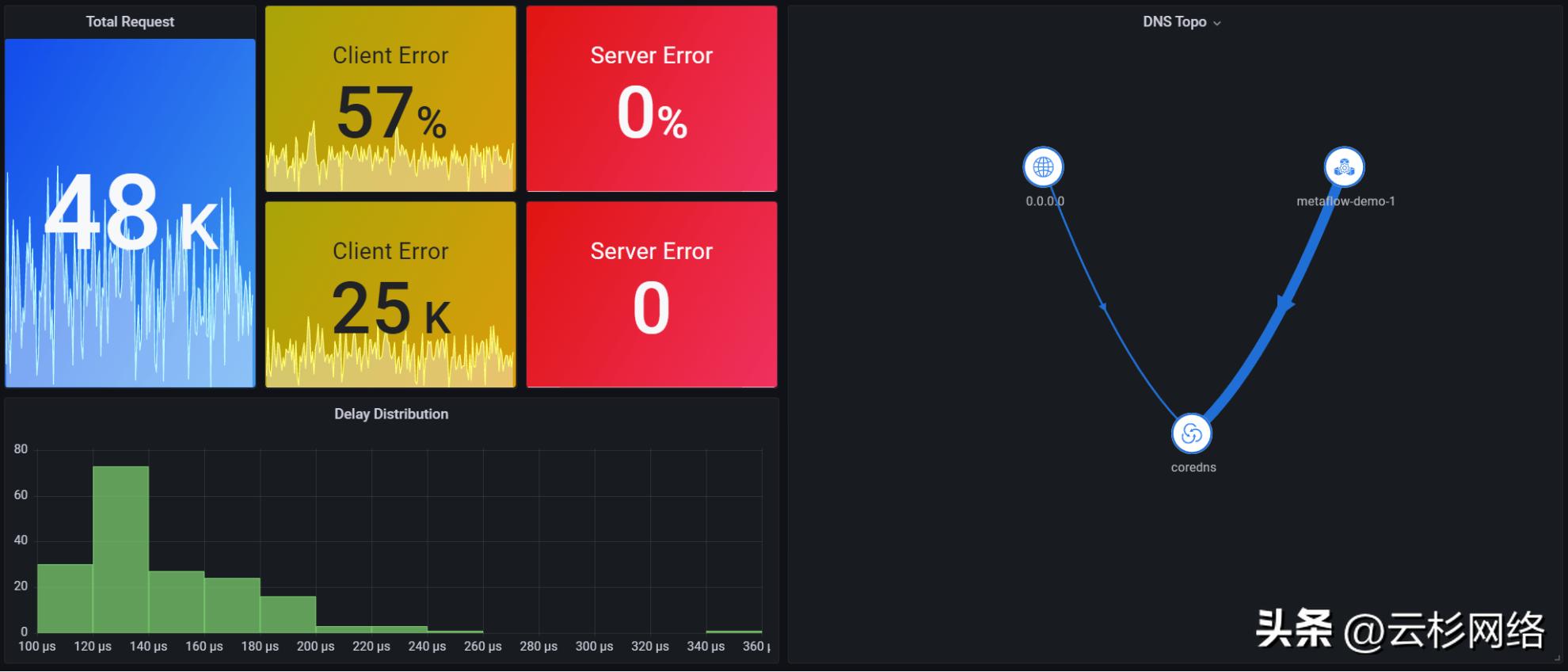

Overview

deepflow监控部署,deepflow监控诊断

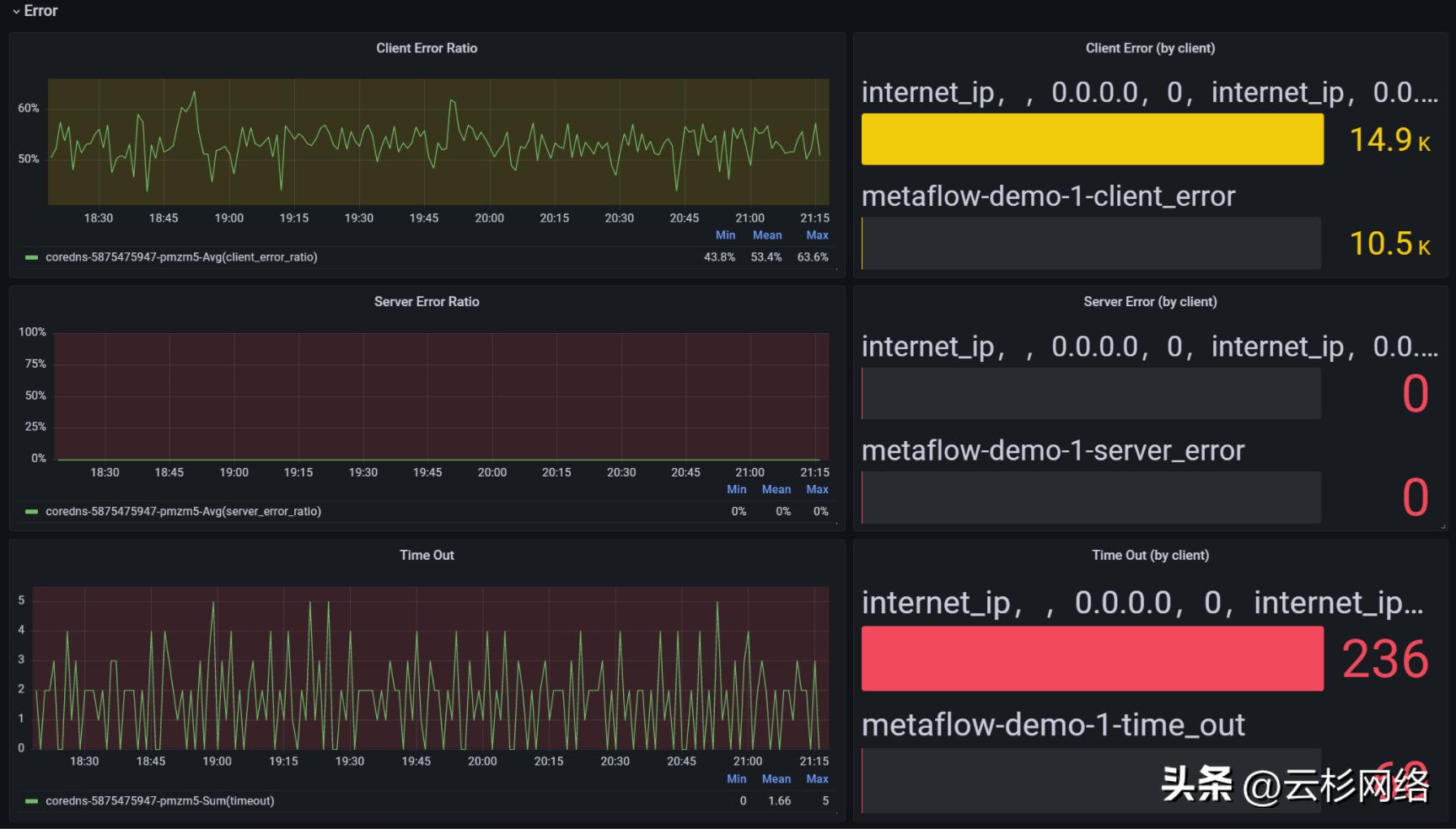

Error

deepflow监控部署,deepflow监控诊断

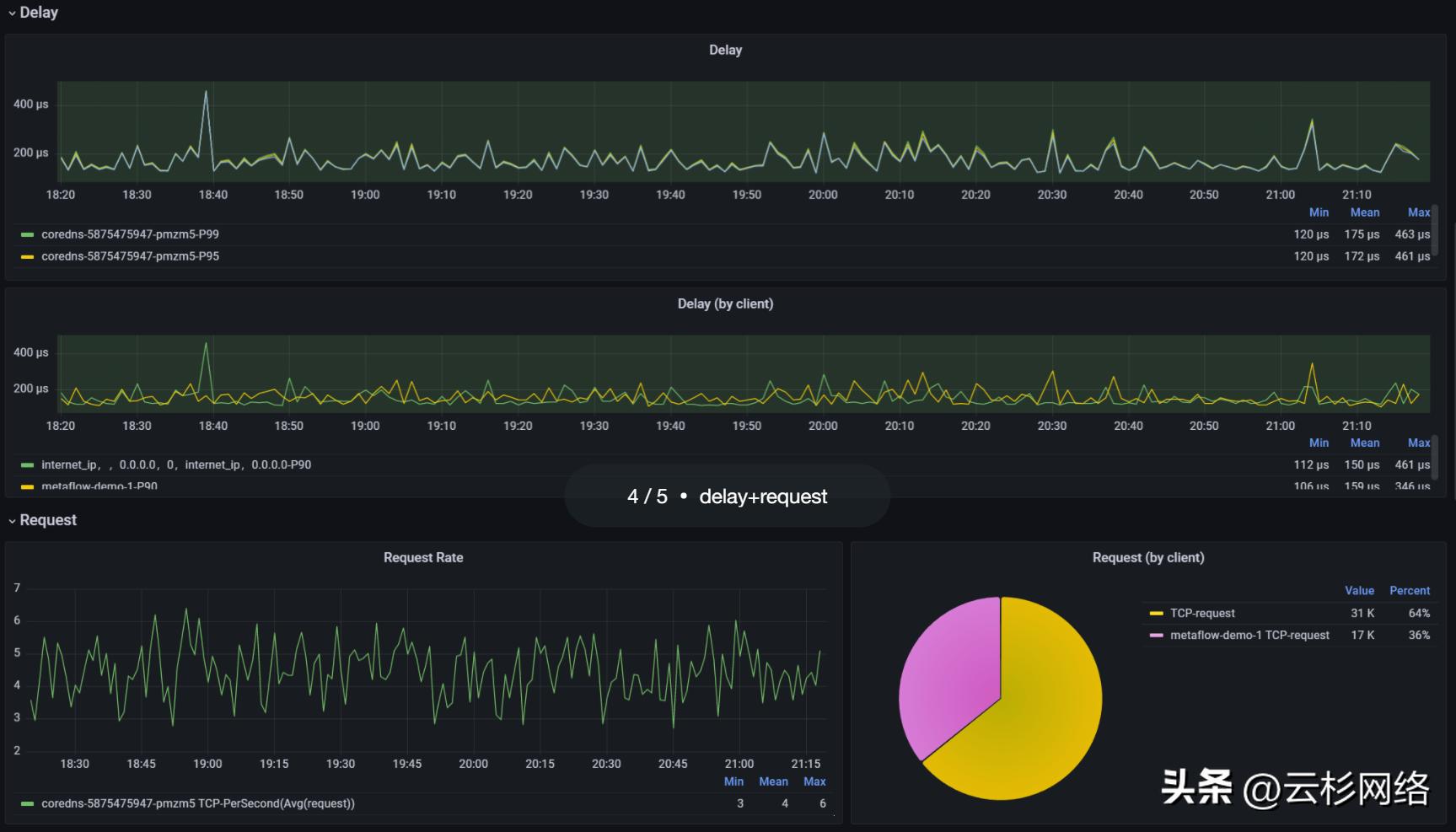

Delay + Request

接下来可以利用 Log_Analysis 模块来 详细分析发生问题的客户端服务的 DNS 请求 ，分析之前，需要先设置 client_for_Log_Analysis 和 status_for_Log_Analysis 变量

  • ⑤ client_for_Log_Analysis：输入在前面模块得到的客户端服务
  • ⑥ status_for_Log_Analysis：确定需要分析的 DNS 请求的状态
  • ⑦ domain_for_Log_Analysis：输入需要分析的 DNS 请求的域名

deepflow监控部署,deepflow监控诊断

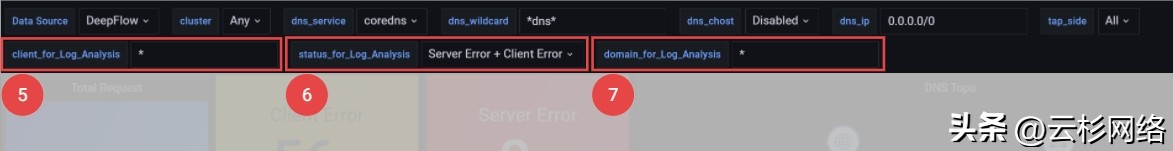

模板变量说明

通过 Log_Analysis 模块，可快速得到存在问题的 TOP N Client 、 Request Domain 、 Request Type 、 Response Desc 以及客户端服务访问 DNS 的整个时延分布

deepflow监控部署,deepflow监控诊断

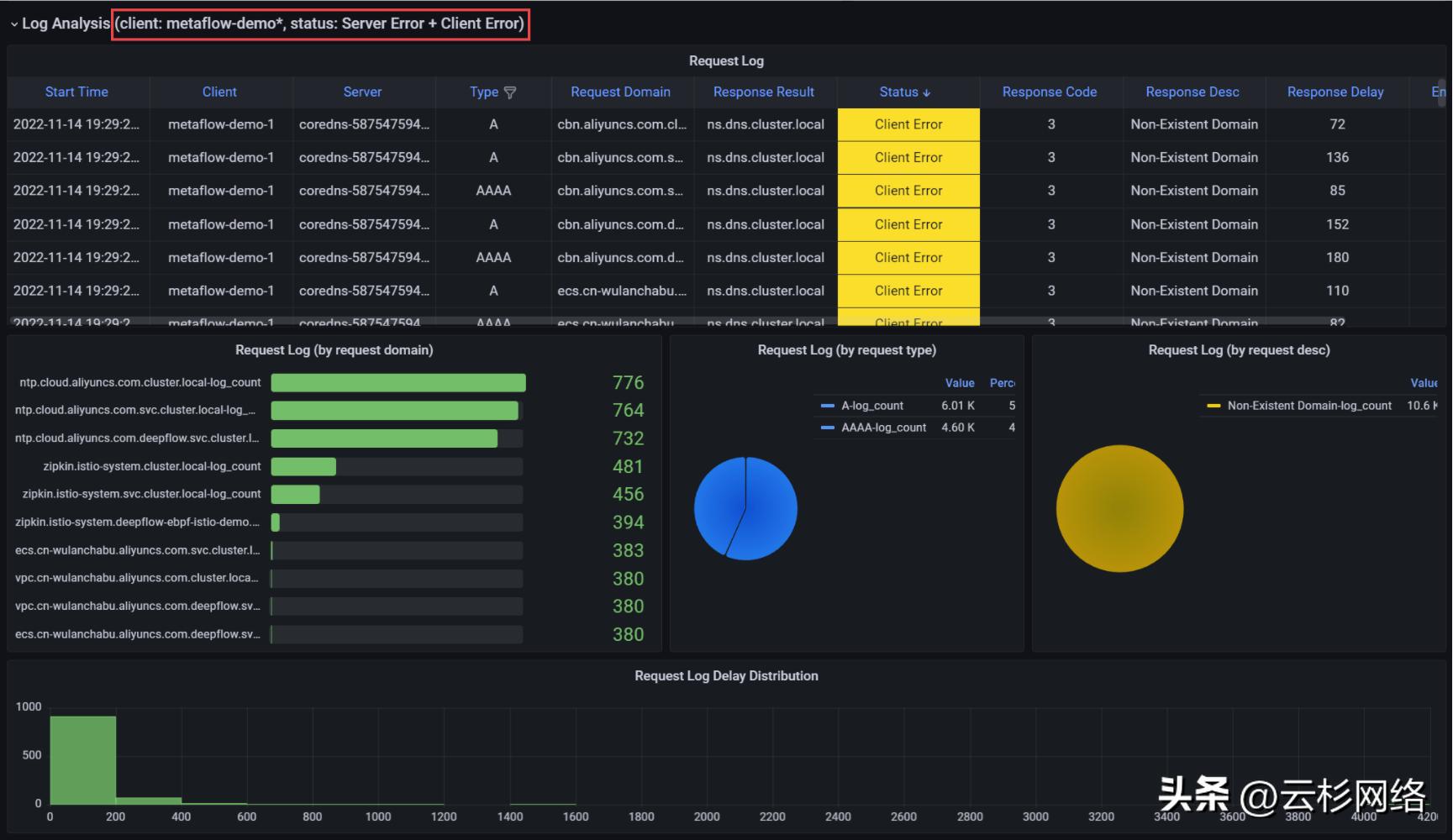

Log_Analysis

接下来，让我们结合实际案例，来体验一下 DNS Dashboard 给我们带来的高效分析能力。

02｜案例1 - 无效内部域名解析

现象 ：

我们的集群里的应用规模不大，理论上 DNS 请求不会太多，但我们打开 DNS Dashboard 后，发现有大量 DNS 查询请求，且有访问异常：

deepflow监控部署,deepflow监控诊断

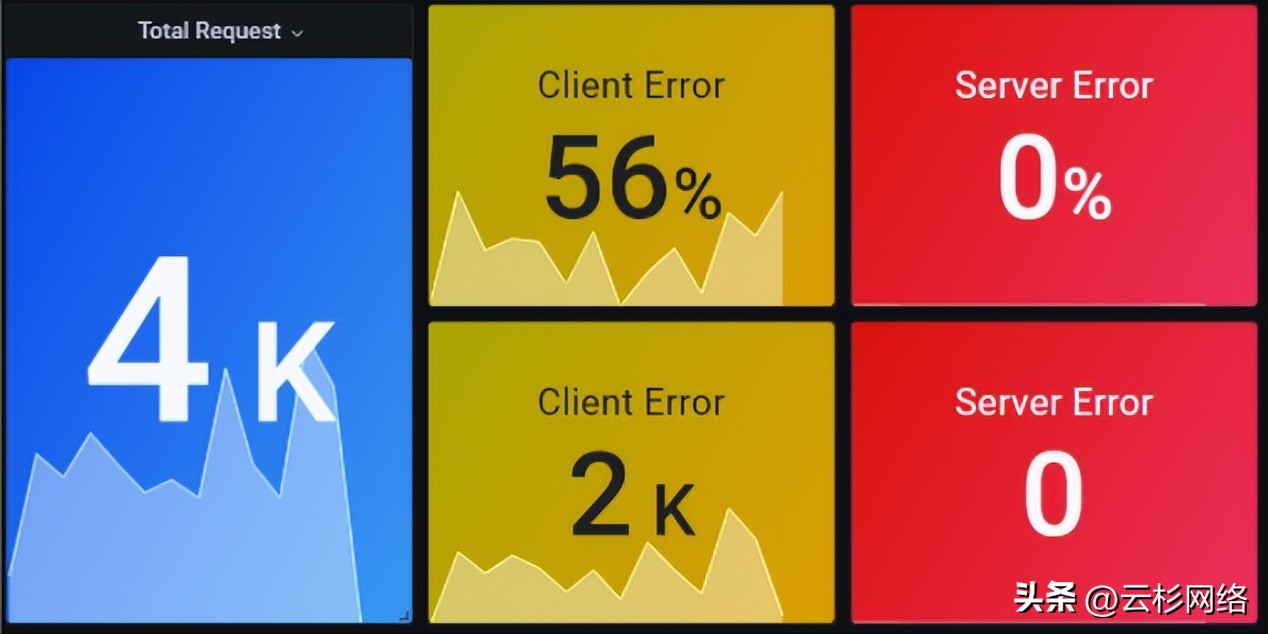

Client Request Log Error

其中有较多 DNS 客户端异常，响应码为 0x3，错误描述是：Non-Existent Domain，意味着应用访问了不存在的域名。（更多的异常定义可见 DeepFlow-数据库字段定义[4] ）

我们通过异常排序，查看访问无效 Top10 域名，发现大量 DNS 请求后缀包含了 cluster.local ，而这是 k8s 自动填充的搜索域：

deepflow监控部署,deepflow监控诊断

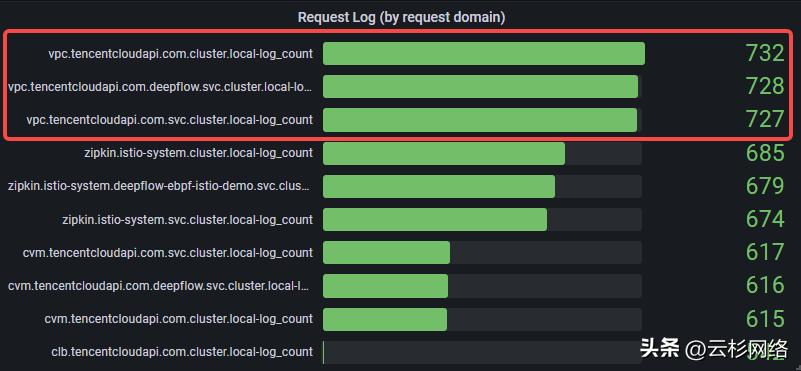

Client Request Domain TopN Error

原因分析 ：

我们结合 k8s 的 DNS 原理来分析问题原因。首先，一个典型的 k8s Pod 中 resolv.conf 文件的内容如下：

search default.svc.cluster.local svc.cluster.local cluster.local
nameserver 10.96.0.10
options ndots:5

这里有三个配置， search 是域名检索的搜索域， nameserver 是集群内的 DNS 服务地址， options 是自定义选项，其中 ndots=5，意味着当一个域名中包含 . 的数量小于 5 时，会优先解析为内部域名，并按照 search 的顺序依次添加搜索域后缀来检索，如果它依然无法被解析，才会把这个域名当作外部域名来解析。那为什么 k8s 的 ndots 默认配置是 5 呢？ Issue#33554[5] 也做出了解释，简单来说：

  1. 同命名空间下 ，形如 $service 的域名要被优先解析为内部域名，所以 ndots>=1，并在搜索域 zone 下搜索。
  2. 跨命名空间下 ，形如 $service.$namespace 的域名要被优先解析为内部域名，所以 ndots>=2，并在搜索域 svc.$zone 下搜索。
  3. 访问非 Service Name 时 ，形如 $name.$namespace.svc 的域名要被优先解析为内部域名，所以 ndots>=3，并在搜索域 $zone 下搜索。
  4. 对于 StatefulSet 类型的应用 ，由于需要支持形如 $name-0.service.$namespace.svc 的域名内部解析，所以 ndots>=4。
  5. 对于形如 _$port._$proto.$service.$namespace.svc 的 SRV Record 要被优先解析为内部域名，所以 ndots>=5。

综上，k8s 的 resolv.conf 中 ndots 默认值是 5 。但这符合我们的使用场景吗？

我们要访问的域名是一个 . 小于 5 的外部域名，但它被解析为内部域名，并尝试通过以下顺序来解析：url.default.svc.cluster.local / url.svc.cluster.local / url.cluster.local最后才去访问 $url 本身，所以产生了大量的异常记录。

修复建议 ：

要解决这个问题，有几个可选的方案：

  1. k8s 文档中 Pod DNS 配置[6] 一节，只需要修改 Pod 的 DNS 策略，定义 ndots=2，这样就可以优先将域名解析为外部域名，弊端在于这样反而会使得内部域名的解析变慢。
  2. 把访问的外部域名修改为 FQDN，比如我们要访问的是 vpc.tencentcloudapi.com ，修改为 vpc.tencentcloudapi.com. ，这样可以直接访问域名，不会依次检索搜索域。
  3. CoreDNS 使用 autopath 插件[7] ，减少搜索次数，但这依赖于 API Watch 机制，会使得 CoreDNS 增加内存消耗。
  4. 使用 Node LocalDNS[8] ，增加 DNS 解析性能，减少 CoreDNS 压力，但同样的，它需要使用内存来做 DNS 缓存查询，增加了内存消耗。

经过权衡，方案(2)对集群的侵入性和修改难度是最低的，效果也比较理想，所以我们采用方案(2)达成了目标。

03｜案例2 - 对已失效服务的依赖

现象 ：

同样通过 DNS Request Log 分析，我们发现还有大量的 Non-Existent Domain 异常，且它不是访问外部域名：

deepflow监控部署,deepflow监控诊断

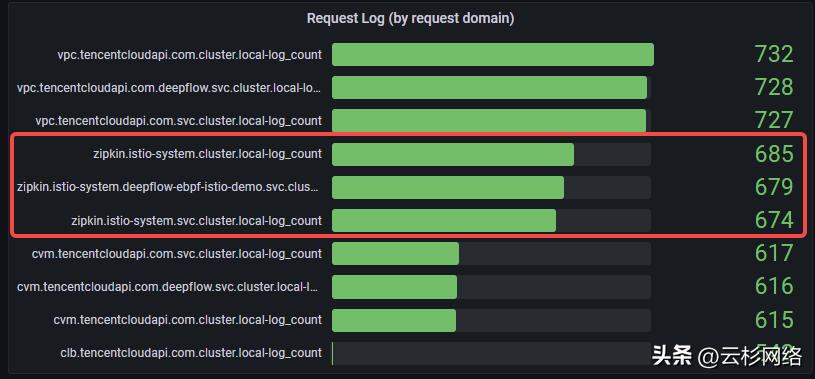

Client Request Domain TopN

原因分析 ：

集群里没有 zipkin 的 Service，按照上述的 k8s 的 DNS 原理分析，在访问域名的时候同样会尝试按搜索域顺序依次访问，造成了不小的 CoreDNS 压力，这说明应用的配置有错误， 尝试访问无效的服务，导致冗余的开销 。

修复建议 ：

检查代码或配置中是否还在访问失效的服务，去掉配置后恢复正常。

04｜后续规划

我们目前在制作一批 Dashboard，包括：Nginx、MySQL/PostgreSQL、HTTP、Dubbo/gRPC、Kafka/MQTT、TCP/UDP/IP 等，希望能带来社区 高度自动化 、 高精度 的可观测性体验，期待有社区的小伙伴能加入一起。

05｜什么是 DeepFlow

DeepFlow[9] 是一款开源的高度自动化的可观测性平台，是为云原生应用开发者建设可观测性能力而量身打造的全栈、全链路、高性能数据引擎。DeepFlow 使用 eBPF、WASM、OpenTelemetry 等新技术，创新的实现了 AutoTracing、AutoMetrics、AutoTagging、SmartEncoding 等核心机制，帮助开发者提升埋点插码的自动化水平，降低可观测性平台的运维复杂度。利用 DeepFlow 的可编程能力和开放接口，开发者可以快速将其融入到自己的可观测性技术栈中。

GitHub 地址：https://github.com/deepflowys/deepflow

访问 DeepFlow Demo[10] ，体验高度自动化的可观测性新时代。
