一、寄生二极管的作用

1、mos管本身自带有寄生二极管，作用是防止VDD过压的情况下，烧坏mos管，因为在过压对MOS管造成破坏之前，二极管先反向击穿，将大电流直接到地，从而避免MOS管被烧坏。

2、防止管子的源极和漏极反接时烧坏MOS管，也可以在电路有反向感生电压时，为反向感生电压提供通路，避免反向感生电压击穿MOS管。

二、寄生二极管的方向判断

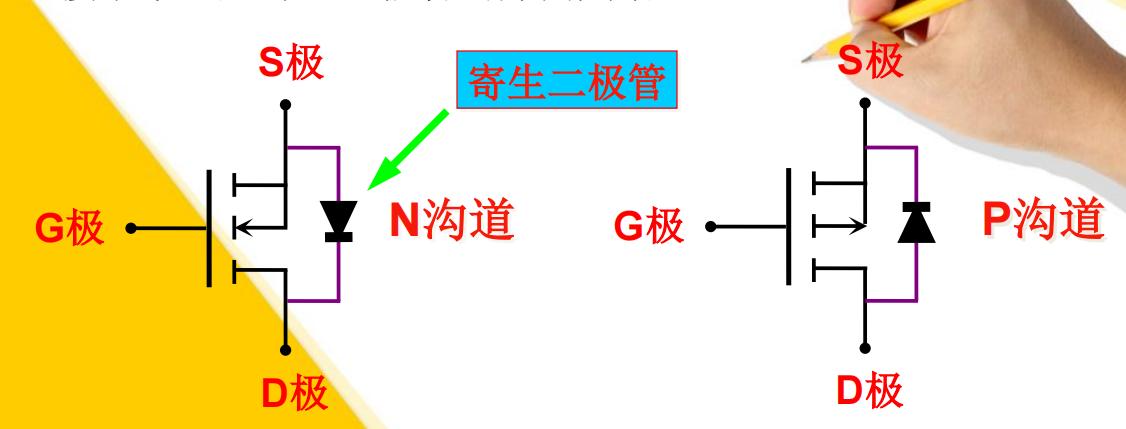

它的判断规则就是： N沟道，由S极指向D极； P沟道，由D极指向S极。

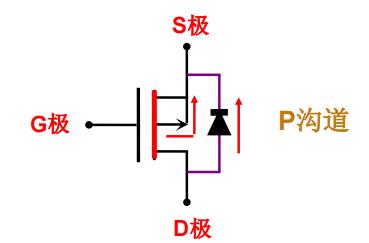

再继续看下面两张图：想像DS边的三节断续线是连通的不论N沟道还是P沟道MOS管，中间衬底箭头方向和寄生二极管的箭头方向总是一致的： 要么都由S指向D，要么都由D指向S。
