本文主要讲述了涡街流量计的接线方法，涡街流量计的接线可分为二线制接线，三线制接线，可根据现场输出信号的不同接线也不相同。
以大泉流量DQVF涡街流量计为例来演示，此涡街流量计的接线端子都是一样的，只是在接三线制输出时，需要对端子进行重组。

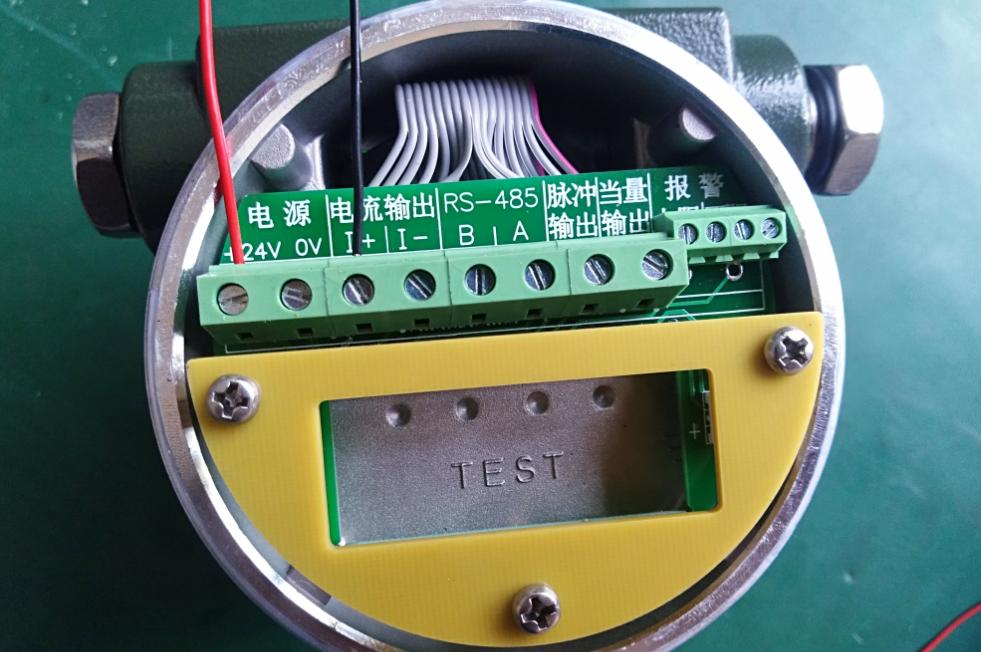

涡街流量计的接线盒内部组图
首先是打开后盖接线盒，可以看到一排的接线端子，分别有电源、电流输出、RS485以及脉冲与当量输出的端子。

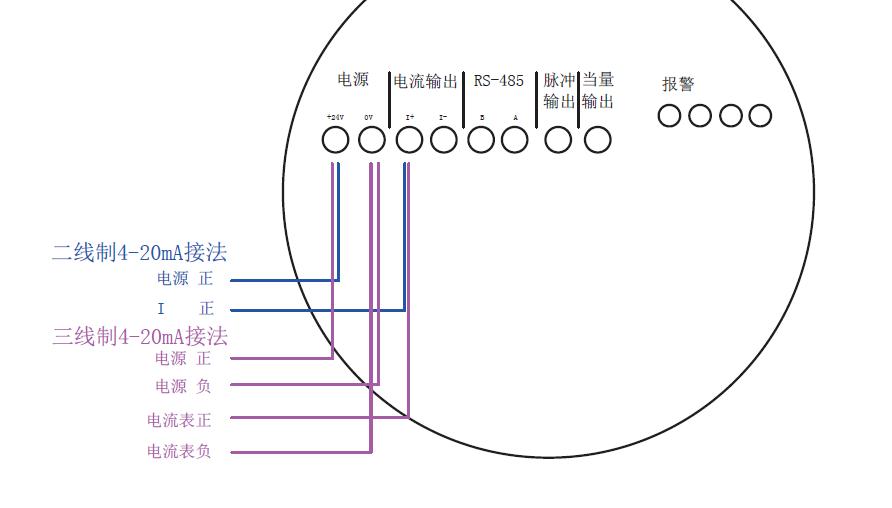

涡街流量计三线制接线示意图
为了更好地对各个端子进行详细说明，已经根据端子的布局来画了一张草图，三线制输出4-20mA接法，可参照此图片来连接。

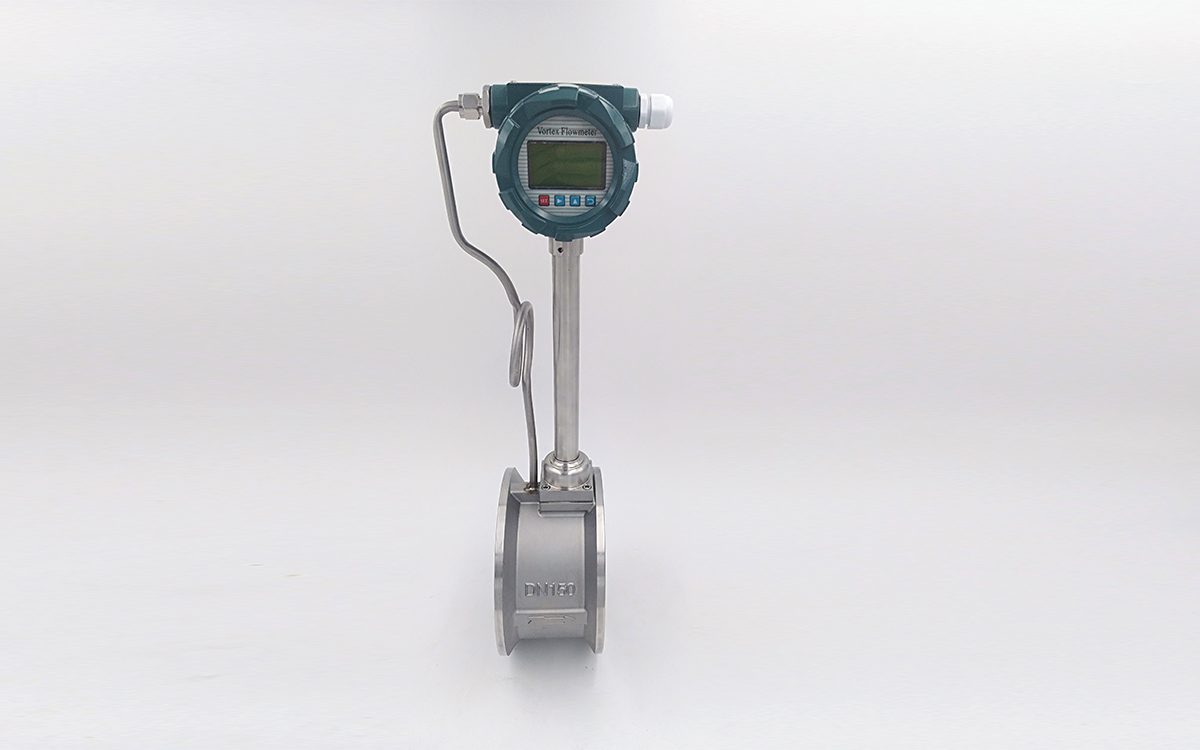

涡街流量计图片
涡街流量计电源为直接供电接法，一般使用此种方法的较少，多数涡街流量计采用了三线制的接线。
对于三线制涡街流量计接线这一问题，大家有什么想法欢迎一起在评论区交流哦！
