Android 开机问题分析

🏷️ ProgramAndroid ✍️ 这个人很懒，什么都没留下。 📅 2019-10-20 13:16:45

Android开机问题分析

和你一起终身学习，这里是程序员Android

本篇文章主要介绍 Android 开发中的部分知识点，通过阅读本篇文章，您将收获以下内容:

  • Android 开机时间信息
  • Android 开机大致流程
  • Android 开机震动添加方法（MTK 、展讯平台）
  • Android 开机动画、铃声、Logo
  • Android 开机动画预制规范要求

1. Android 开机时间信息

Android 开机时间信息保存在/proc/bootprof 文件中

MTK 平台开机时间信息如下：

----------------------------------------
// 开机时间，单位：毫秒
// 查看 /proc/bootprof 文件
0 BOOT PROF (unit:msec)
----------------------------------------
 3642 : preloader
 3128 : lk (Start->Show logo: 2431)
----------------------------------------
 247.401615 : ON
 345.068846 : 1-swapper/0 : initcall: of_init 15.492693ms
 371.293846 : 1-swapper/0 : initcall: wakeup_sources_debugfs_init 17.047077ms
 413.275308 : 1-swapper/0 : initcall: init_mtk_governor 24.786154ms
 457.631385 : 1-swapper/0 : initcall: mt_power_management_init 29.760539ms
 494.448077 : 1-swapper/0 : initcall: arm64_device_init 23.147231ms
 524.516923 : 1-swapper/0 : initcall: pm_sysrq_init 15.929154ms
 558.130462 : 1-swapper/0 : probe: probe=platform_drv_probe drv=mtk_cmdq(ffffffc000f4f9a0) 15.886000ms
 560.119077 : 1-swapper/0 : initcall: cmdq_init 18.013385ms
 596.185846 : 1-swapper/0 : initcall: cfg80211_init 16.570923ms
 625.054385 : 1-swapper/0 : initcall: event_trace_init 24.519000ms
 657.458847 : 1-swapper/0 : probe: probe=platform_drv_probe drv=mt-pmic(ffffffc000f43728) 30.178077ms
 660.658154 : 1-swapper/0 : initcall: pmic_mt_init 33.671231ms
 741.868924 : 1-swapper/0 : initcall: populate_rootfs 59.421461ms
 788.594001 : 1-swapper/0 : initcall: emi_mpu_mod_init 16.172000ms
 834.455078 : 1-swapper/0 : probe: probe=platform_drv_probe drv=mt-gpufreq(ffffffc000f3bed0) 35.099077ms
 836.039232 : 1-swapper/0 : initcall: _mt_gpufreq_init 37.713000ms
 1031.716771 : 1-swapper/0 : probe: probe=i2c_device_probe drv=bq24157(ffffffc000f489f8) 139.402385ms
 1035.834771 : 1-swapper/0 : probe: probe=platform_drv_probe drv=mt-i2c(ffffffc000f41248) 147.644154ms
 1059.699155 : 1-swapper/0 : probe: probe=platform_drv_probe drv=mt-i2c(ffffffc000f41248) 22.310308ms
 1068.703925 : 1-swapper/0 : initcall: mt_i2c_init 188.540693ms
 9135.233944 : 1-swapper/0 : probe: probe=i2c_device_probe drv=mt6311(ffffffc000f48588) 8040.412481ms
 9137.046328 : 1-swapper/0 : initcall: mt6311_init 8042.290019ms
 9174.201252 : 1-swapper/0 : probe: probe=platform_drv_probe drv=musb-hdrc(ffffffc000f49398) 34.715769ms
 9174.256328 : 1-swapper/0 : initcall: musb_init 36.110693ms
 9314.109098 : 1-swapper/0 : probe: probe=mtkfb_probe drv=mtkfb(ffffffc000f59048) 136.957770ms
 9315.811406 : 1-swapper/0 : initcall: mtkfb_init 138.848308ms
 9392.238637 : 1-swapper/0 : initcall: BTIF_init 30.636923ms
 9550.038560 : 1-swapper/0 : probe: probe=platform_drv_probe drv=mtk-msdc(ffffffc000f87d98) 78.343461ms
 9599.435022 : 1-swapper/0 : probe: probe=platform_drv_probe drv=mtk-msdc(ffffffc000f87d98) 47.790000ms
 9600.301022 : 1-swapper/0 : initcall: mt_msdc_init 128.833462ms
 10270.174485 : 1-swapper/0 : probe: probe=i2c_device_probe drv=AP3426(ffffffc000f3fc18) 627.960386ms
 10273.644870 : 1-swapper/0 : initcall: alsps_init 631.510309ms
 10339.933177 : 1-swapper/0 : probe: probe=i2c_device_probe drv=BMA222(ffffffc000f400b0) 64.251307ms
 10367.465639 : 1-swapper/0 : probe: probe=i2c_device_probe drv=KXTJ2_1009(ffffffc000f40340) 22.436462ms
 10371.050716 : 1-swapper/0 : initcall: acc_init 96.290001ms
 10392.674947 : 1-swapper/0 : probe: probe=i2c_device_probe drv=ITG-1010A(ffffffc000f409a8) 20.424462ms
 10399.592485 : 1-swapper/0 : initcall: gyro_init 27.484692ms
 10419.422024 : 1-swapper/0 : probe: probe=i2c_device_probe drv=akm09911(ffffffc000f40f10) 18.620385ms
 10425.851870 : 1-swapper/0 : initcall: mag_init 25.190615ms
 10479.256793 : 1-swapper/0 : initcall: init 43.196308ms
 10742.598717 : 102-kworker/u8:1 : probe: probe=i2c_device_probe drv=fts_ts(ffffffc000f805a0) 261.157769ms
 10758.893255 : 102-kworker/u8:1 : probe: probe=platform_drv_probe drv=mtk-tpd(ffffffc000f7ef40) 277.659001ms
 10776.443255 : 1-swapper/0 : probe: probe=platform_drv_probe drv=battery-dts(ffffffc000f83c88) 15.676384ms
 10787.399563 : 1-swapper/0 : initcall: battery_init 306.180693ms
 // Kernel 初始化时间
 10822.916717 : 1-swapper/0 : Kernel_init_done
 12234.037259 : 1-init : INIT:early-init
 12686.109337 : 1-init : INIT:late-init
 // 挂载分区时间
 12689.421183 : 1-init : INIT:Mount_START
 13188.776876 : 1-init : INIT:Mount_END
 13391.859800 : 1-init : INIT:post-fs
 13696.683416 : 1-init : INIT:post-fs-data
 13735.621493 : 1-init : post-fs-data: on modem start
 14456.381110 : 302-ccci_mdinit : ccci_md3: md_init srv start
 14487.479110 : 301-ccci_mdinit : ccci_md1: md_init srv start
 14495.107418 : 1-init : INIT:boot
 14529.856803 : 301-ccci_mdinit : ccci_md1: init
 14739.916111 : 1-init : USB ready
 14851.426342 : 328-vold : vold:decrypt_master_key:START
 15067.036804 : 309-wmt_loader : probe: probe=platform_drv_probe drv=mtk_wmt(ffffffbffc077af8) 78.718769ms
 //预加载类所消耗时间，此时开始*放播**开机动画
 15512.853420 : 360-SurfaceFlinger: : BOOT_Animation:START
 15924.857652 : 328-vold : vold:decrypt_master_key:END
 16848.649731 : 328-vold : vold:cryptfs_restart_internal:START
 17057.320347 : 1-init : INIT:vold.decrypt=trigger_post_fs_data
 17220.311578 : 1-init : INIT:post-fs-data
 17283.306271 : 1-init : post-fs-data: on modem start
 18290.475350 : 328-vold : vold:cryptfs_restart_internal:END
 18635.030659 : 407-zygote64 : boot_progress_start
 19415.810814 : 1-init : INIT:vold.decrypt=trigger_restart_framework
 20770.849587 : 407-main : Zygote:Preload Start
 21101.172588 : 408-main : Zygote:Preload End
 21368.740358 : 301-ccci_mdinit : ccci_md1: decpyt ready
 21381.859281 : 301-ccci_mdinit : ccci_md1: reset
 21519.875358 : 301-ccci_mdinit : ccci_md1: bootup
 22232.826513 : 407-main : Zygote:Preload 4715 classes in 1382ms
 22370.672206 : 407-main : Zygote:Preload 64 obtain resources in 133ms
 22391.764437 : 407-main : Zygote:Preload 41 resources in 20ms
 22701.430976 : 301-ccci_mdinit : ccci_md1: ready
 22870.447053 : 407-main : Zygote:Preload End
 24925.980904 : 731-system_server : Android:SysServerInit_START
 25700.308522 : 60-kworker/1:1 : USB configured
 //扫描手机安装包
 27665.097911 : 731-system_server : Android:PackageManagerService_Start
 31393.116074 : 731-system_server : Android:PMS_scan_START
 31397.464381 : 731-system_server : Android:PMS_scan_data:/vendor/overlay
 31434.082151 : 731-system_server : Android:PMS_scan_data:/system/framework
 31537.897074 : 731-system_server : Android:PMS_scan_data:/system/priv-app
 32270.121153 : 731-system_server : Android:PMS_scan_data:/system/app
 32853.140154 : 731-system_server : Android:PMS_scan_data:/vendor/app
 32915.019231 : 731-system_server : Android:PMS_scan_data:/system/presetapp
 32940.047077 : 731-system_server : Android:PMS_scan_data:/data/app
 33260.865386 : 731-system_server : Android:PMS_scan_END
 33654.078541 : 731-system_server : PMS:reconcileAppsDataLI
 34782.509390 : 731-system_server : Android:PMS_READY
 //AP端 初始化时间
 36525.345624 : 408-main : Zygote:Preload 4715 classes in 935ms
 36631.159548 : 408-main : Zygote:Preload 64 obtain resources in 102ms
 36653.562702 : 408-main : Zygote:Preload 41 resources in 21ms
 42223.695407 : 731-system_server : AMS:systemReady
 42274.343715 : 731-system_server : AMS:AMS_READY
 //初始化输入法、systemUI 、网络、三方APK、多媒体、Dialer、Settings
 42465.231177 : 731-system_server : AP_Init:[service]:[com.google.android.inputmethod.latin]:[com.google.android.inputmethod.latin/com.android.inputmethod.latin.LatinIME]:pid:1208
 42511.370331 : 731-system_server : AP_Init:[service]:[com.android.systemui]:[com.android.systemui/.ImageWallpaper]:pid:1224:(PersistAP)
 42982.213178 : 1011-system-server-i : AP_Init:[]:[WebViewLoader-armeabi-v7a]:pid:1261
 43108.493640 : 1011-system-server-i : AP_Init:[]:[WebViewLoader-arm64-v8a]:pid:1280
 43123.569563 : 731-system_server : SystemServer:NetworkStatsService systemReady
 43833.242873 : 731-system_server : SystemServer:ConnectivityService systemReady
 44152.714104 : 731-system_server : SystemServer:NetworkPolicyManagerServ systemReady
 45144.738645 : 731-system_server : SystemServer:PhaseThirdPartyAppsCanStart
 45191.636568 : 731-system_server : AP_Init:[added application]:[com.mediatek.ims]:[com.mediatek.ims]:pid:1357:(PersistAP)
 45228.915953 : 731-system_server : AP_Init:[added application]:[com.android.phone]:[com.android.phone]:pid:1369:(PersistAP)
 45453.339338 : 731-system_server : AP_Init:[activity]:[com.android.settings]:[com.android.settings/.FallbackHome]:pid:1387
 45503.338184 : 731-system_server : Android:SysServerInit_END
 46362.475494 : 1013-ActivityManager : AMS:ENABLE_SCREEN
 52763.733971 : 1040-Binder:294_4 : BOOT_Animation:END
 //开机动画结束
 52764.718663 : OFF
----------------------------------------

2. Android 开机大致流程

从打印的开机Log 信息可以总结出Android 开机的大致流程如下：

Android开机问题分析

Android 开机大致流程

二、开机Logo

开机Logo 存放路径如下：

vendor\mediatek\proprietary\bootable\bootloader\lk\dev\logo\

根据使用的运营商或者分辨率修改 kernel Logo ，以及uboot Logo，或者使用覆盖图片覆盖以上目录的图片资源

alps/sprocomm_proj/PD5503SM/vendor/mediatek/proprietary/bootable/bootloader/lk/dev/logo/hdplus/hdplus_kernel.bmp
alps/sprocomm_proj/PD5503SM/vendor/mediatek/proprietary/bootable/bootloader/lk/dev/logo/hdplus/hdplus_uboot.bmp

5. Android 开机动画预制规范要求

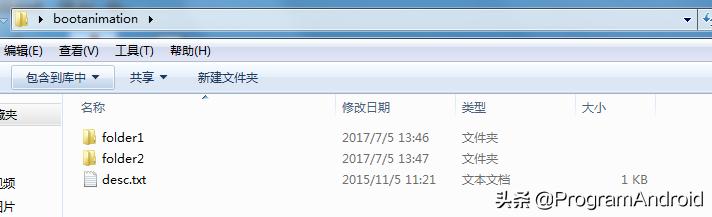

解压开机动画文件如下，里面包含多张开机图片。

Android开机问题分析

开机动画压缩包文件内容

开机动画规范要求

1.存储格式压缩

2.在3个文件目录下存储压缩，不能包含bootanimation文件夹

3.保证bootanimation.zip压缩包下的图片Size和格式完全统一

  1. 规范的配置文件desc.txt
  2. desc.txt每个参数的实际意义，以如下的case为例：
720 1280 10
p 1 0 folder1
p 0 0 folder2
  • 1.第一行的参数前两位720和1280分别表示要显示动画的 width 和height.

默认情况下应该与Display的width和height一致，如果设置比Display的size要小，则动画会居中显示，周边将用黑框填充.

  • 2.第一行的第三个参数10是定义动画*放播**的预订帧率(FPS)

这个帧率fps是指：每秒动画*放播**的帧数。此帧数是一个理想值，并不一定代表动画实际帧率，假设预订帧率为FPS_I，预订每一帧解析的时间t_I, 则t_I=1/FPS_I。实际帧率的规则是：

假设某一帧从解析到渲染耗时为t_r，当t_r<=t_l，则渲染完这一帧后，动画这个thread会sleep(t_l-t_r)的时间，也就说这一帧最后的耗时就t_l；

假设某一帧从解析到渲染耗时为t_r，当t_r>t_l，则渲染完这一帧后，动画这个thread会马上开始下一帧，也就说这一帧最后的耗时就t_r。

所以，desc.txt内设置的这个帧率并不能代表动画的实际帧率，实际的帧率是和系统开机的performance有关，因此不是说在desc.txt设置帧率越大越好，反而容易出现当某一帧耗时较长，就容易给用户某一帧卡顿的体验，目前这个FPS的值一般设置在13左右。

当然，设置FPS为13并不是说系统的performance比较低，本身在开机动画阶段，系统进入Bootup Android阶段，许多进程需要启动，系统的主要工作应该集中与开机启动的进程，因此不建议动画的图片过于复杂，导致系统开机的Performance变差。

  • 3.第二行和第三行情况类似，一般用于分别设置顺序*放播**和无限循环*放播**的相关参数.

第一个参数p是google default的设计，请保留以p开头。

第二个参数1表示这一行对应folder所需要循环*放播**的次数，如果是0则表示是无限循环*放播**，直到系统ready后通过被动退出。

第三个参数0表示这一行对应folder里面的每一帧图片依次解析渲染完成后，要进入下一个循环，动画这个线程需要pause多久。

第四个参数folder1 表示对应设置规则的folder的path。

注意 1： 默认的设计，都是将顺序*放播**的动画放在一个folder，定义这个folder所需要循环的次数；在无限循环的folder内放置一张图片，保证动画没有收到退出指令的时候，动画可以一直显示.

注意 2：由于循环*放播**的folder中的每帧都是以纹理对象存储在纹理内存中再upload到GPU做渲染的，以便下次循环*放播**不需要重新解析.如果动画包中的图片太多或者图片的size很大时，则会导致占用较多的memory,因此为保证开机的performance,开机动画不建议太复杂.
