朋友小孩的步步高点读机摔坏了，不开机，让我修一下，经检查，直流外接电源插座正极中心柱与电路板开焊，顺便更换了不好用的电源开关（微动），正好顺便拍几张照片与大家分享。

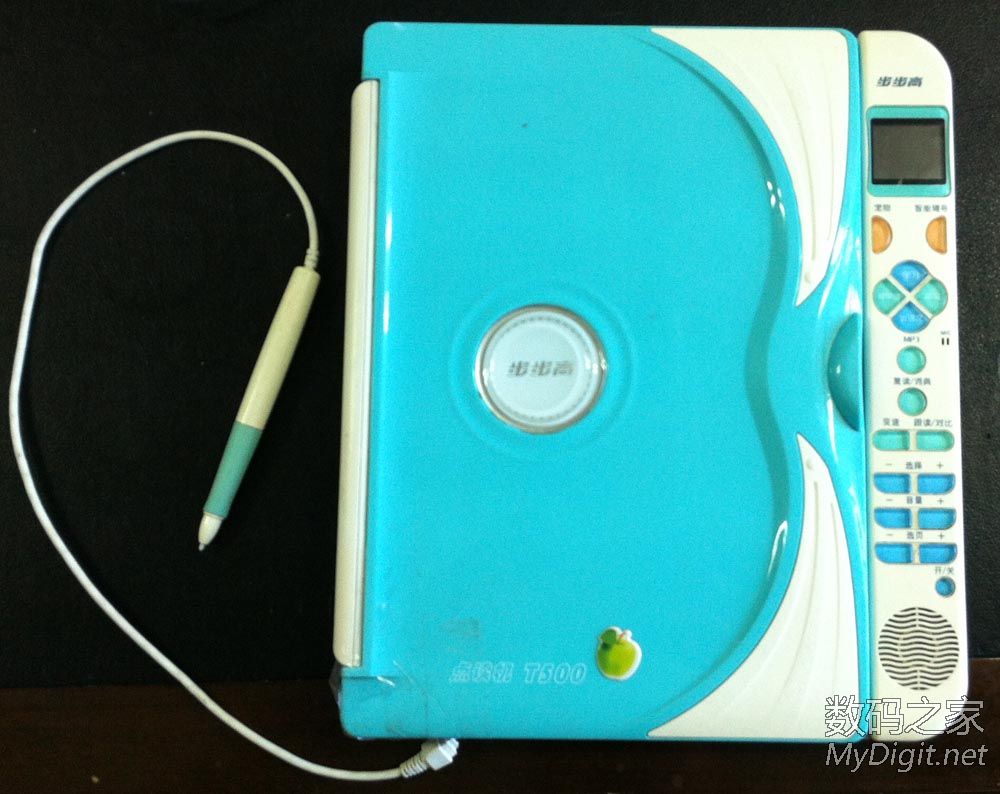

步步高点读机T500。一只点读笔，一个电源适配器。

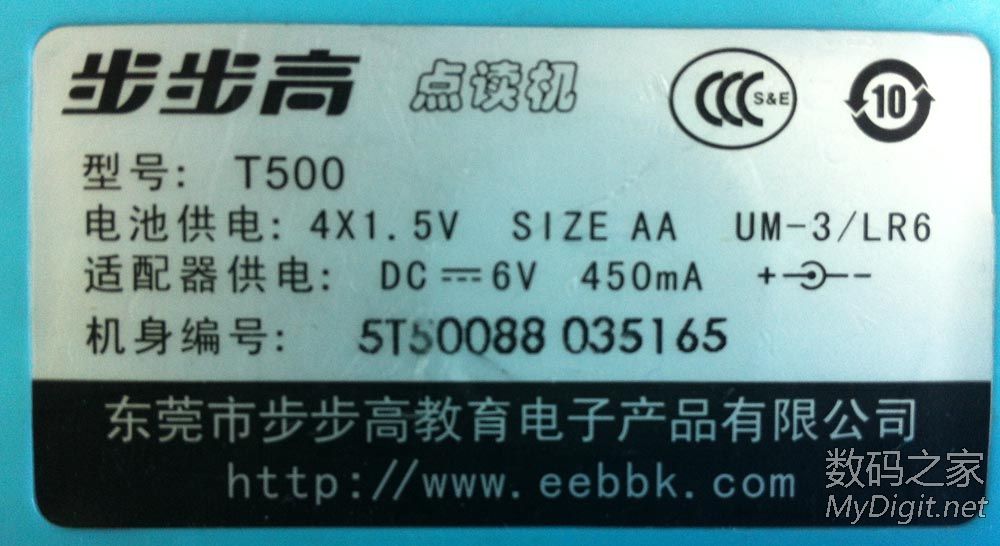

点读机背面的商标。

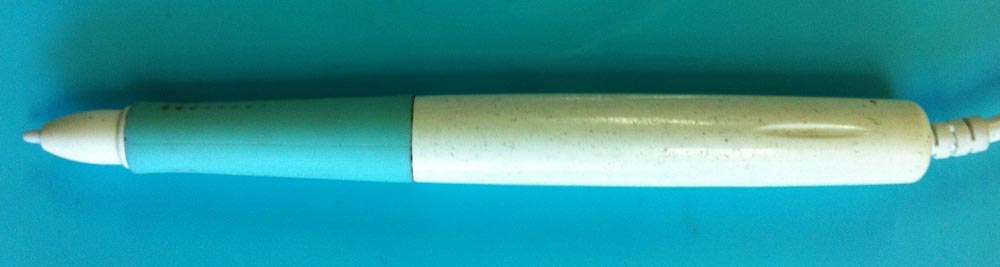

点读笔，就是个塑料杆，头部按的时候可缩回，缩回才发声（估计里面有个微动开关）。

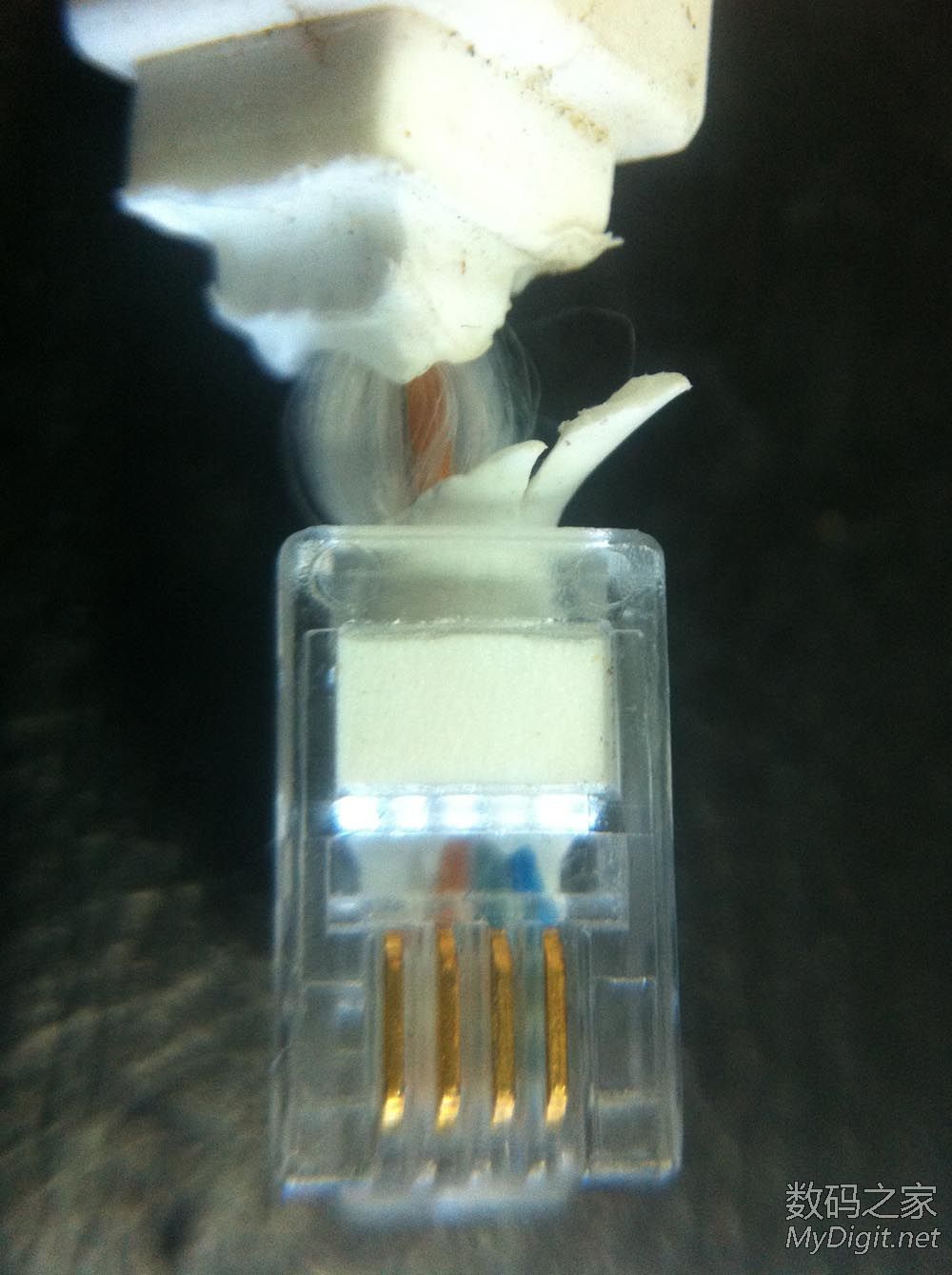

点读笔接口插头，四根线，里面不好拆，具体不详。

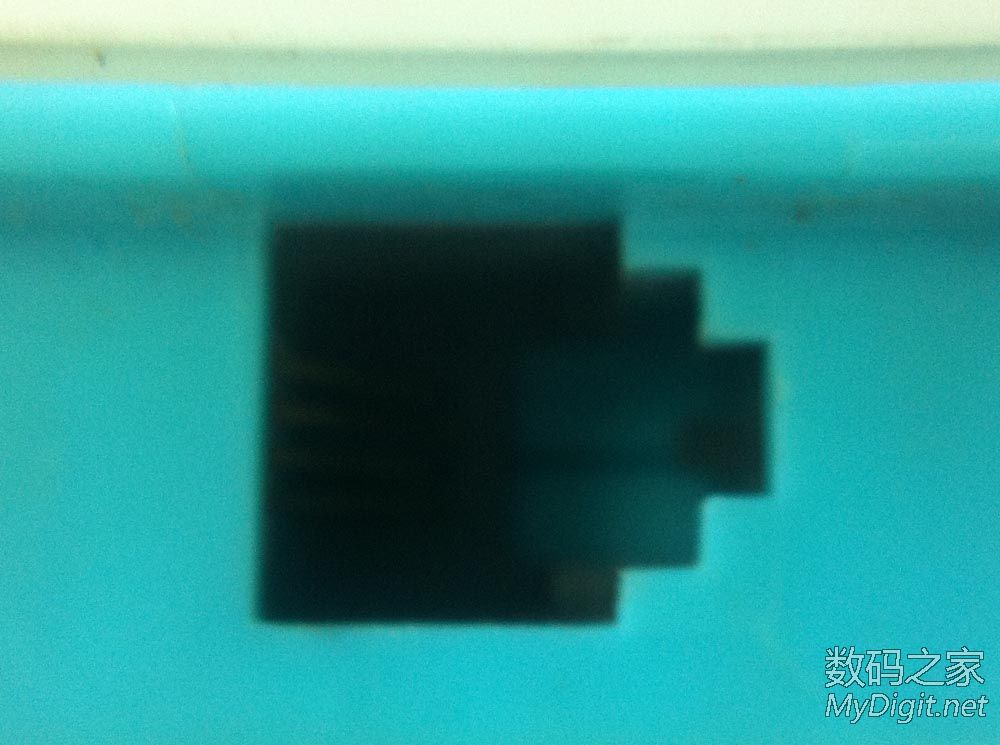

点读机上的点读笔接口。

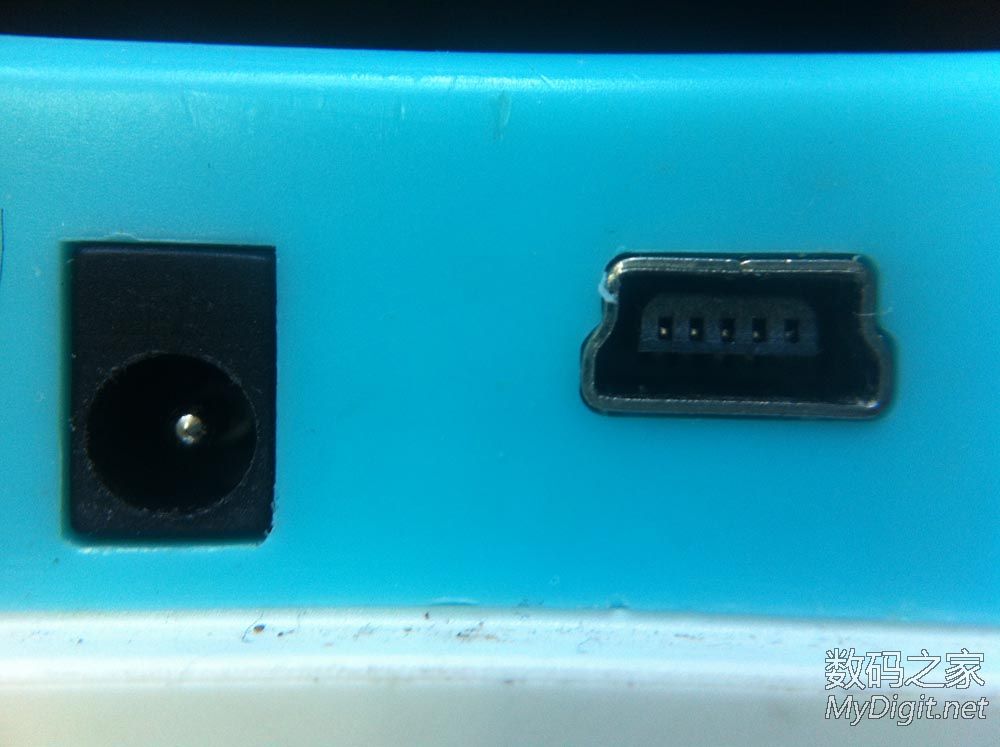

点读机上的电源接口、数据接口。

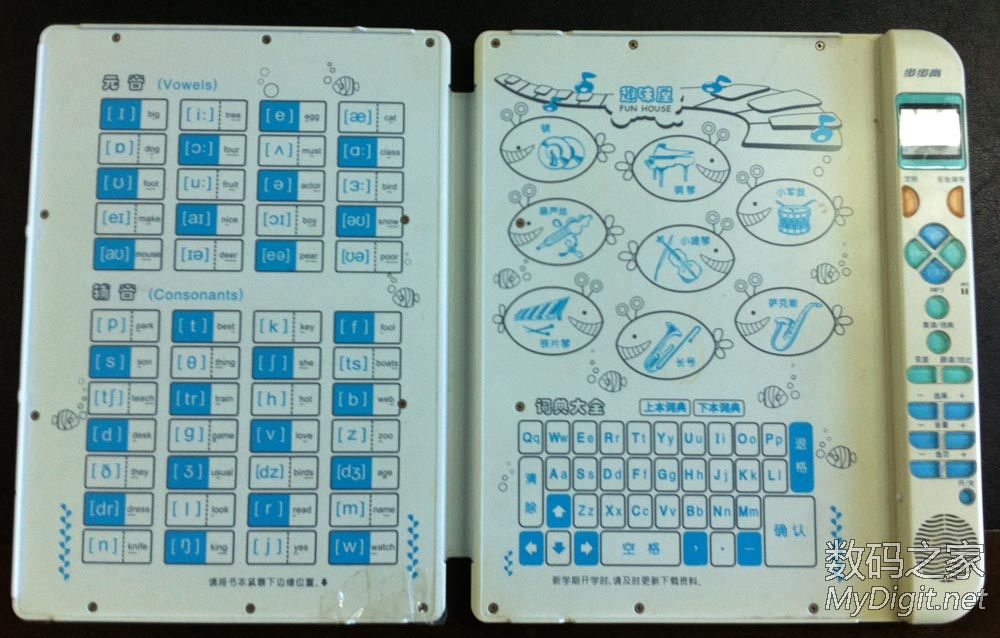

翻开的点读机。右上角一个小屏幕，右下角是电源开关。

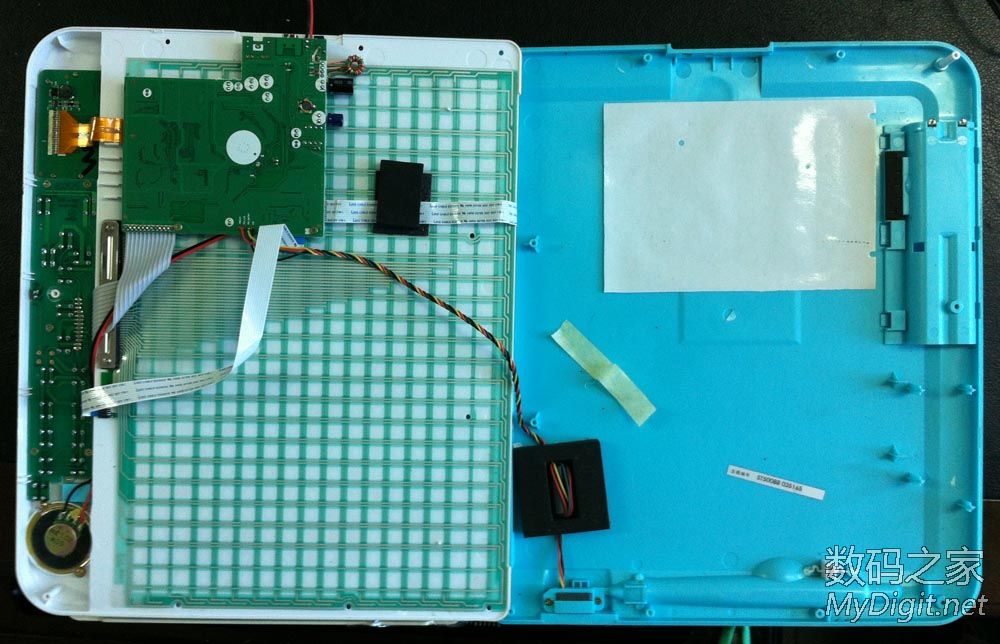

拆开的点读机。很简单，一块电路板，一块按键板（左侧竖条），两张薄膜开关。
薄膜开关，跟键盘的薄膜开关差不多。
与薄膜开关相对应的图标。

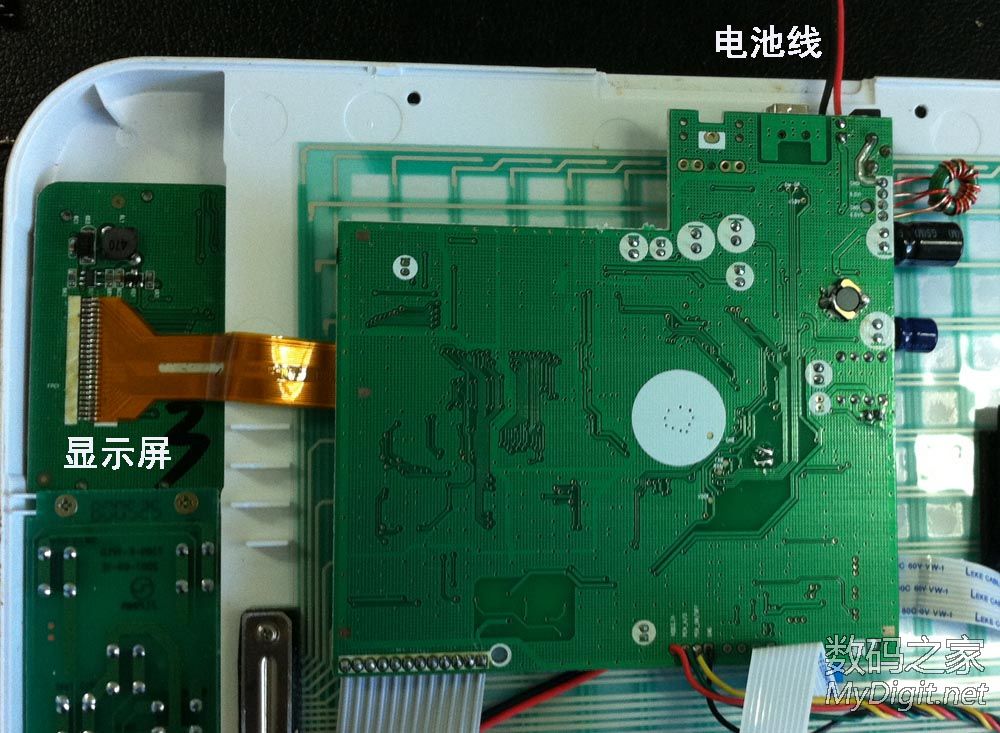

电路板。左侧排线连接的是小显示屏电路板，上面的黑红线是焊在电池盒（4节5号电池）处的，不焊下来打不开。右上角的电感很奇葩，输入直流，用了一个共模电感，不理解。

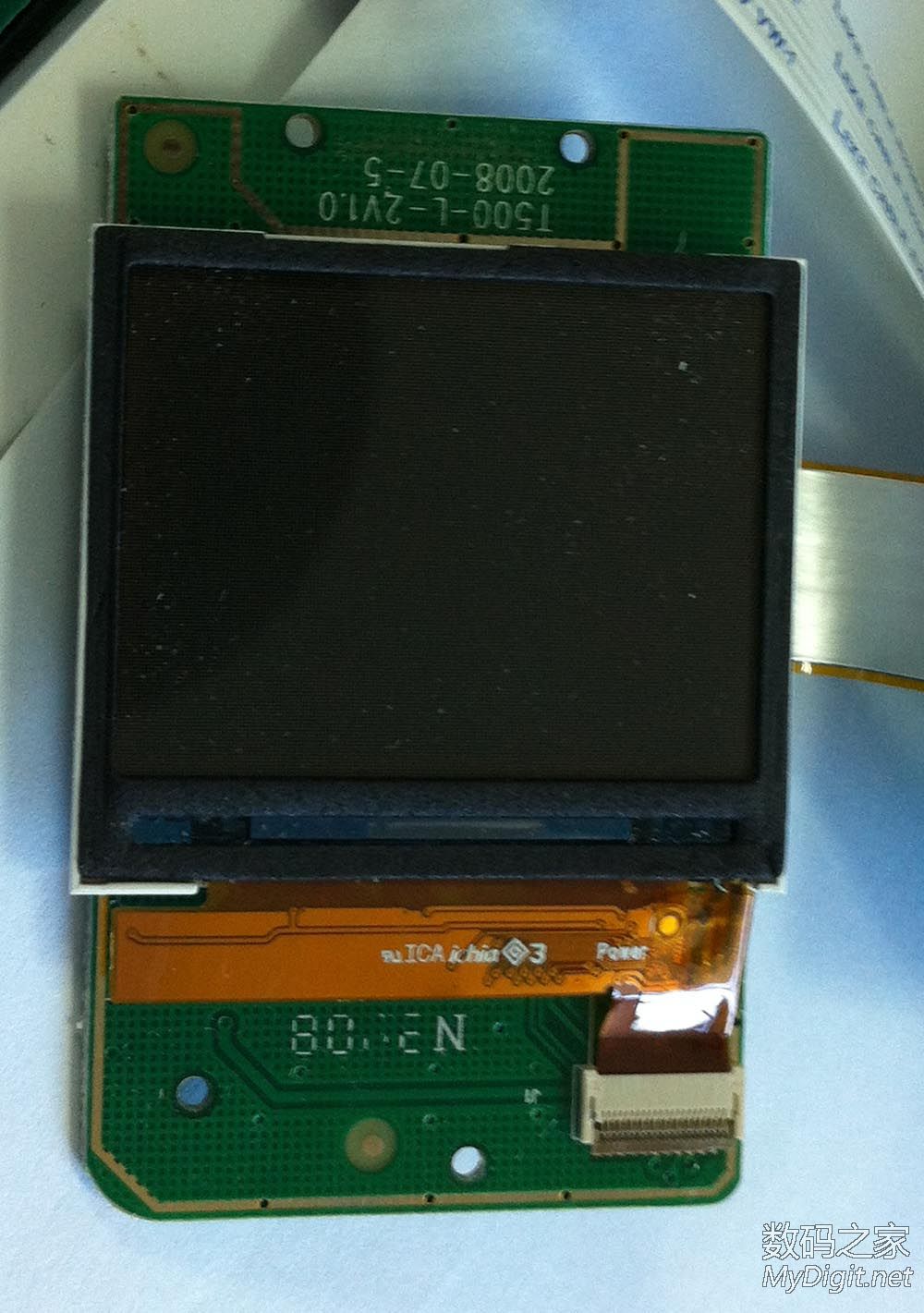

这是小显示屏。

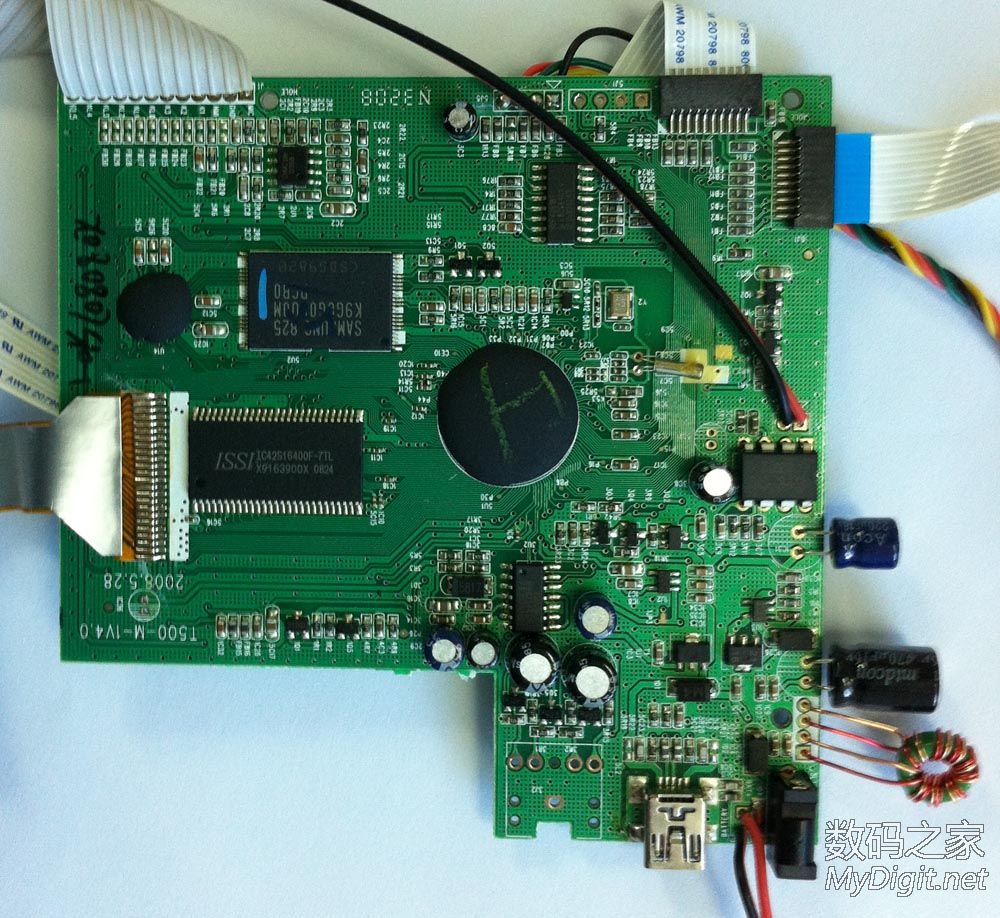

主电路板。

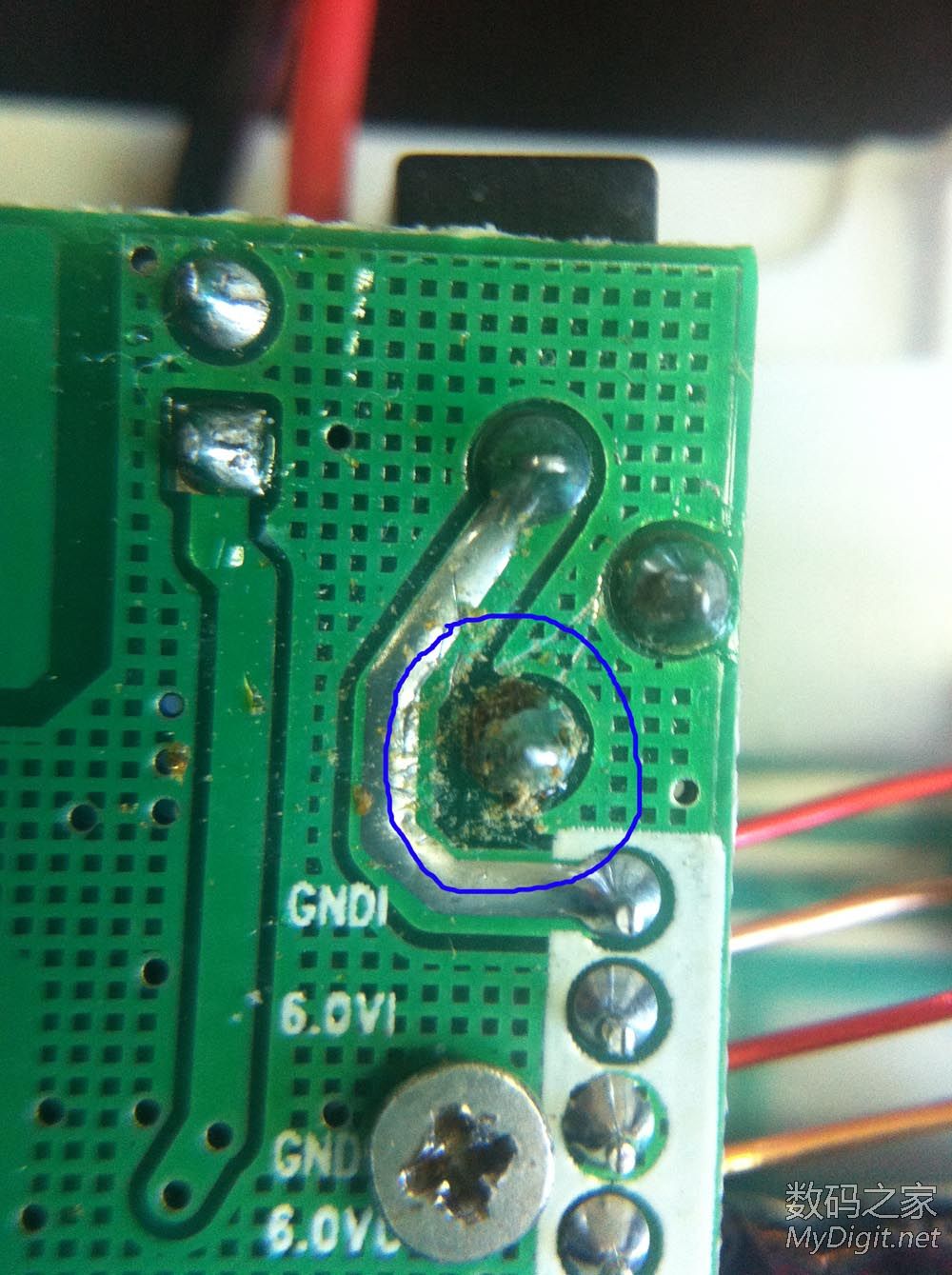

篮圈内是焊接好的电源插座正极（中心柱）。

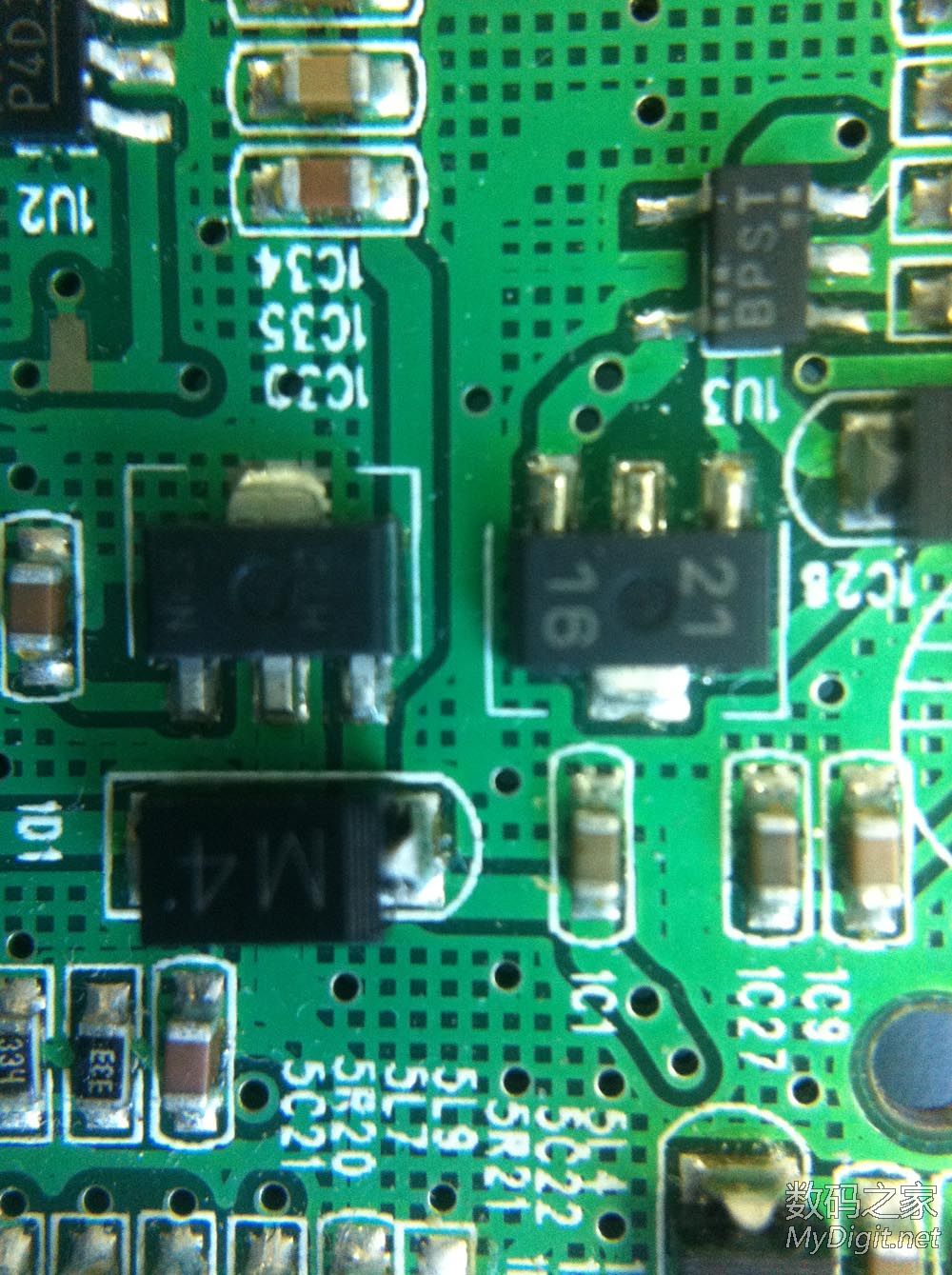

看一下各部位：电源部分。

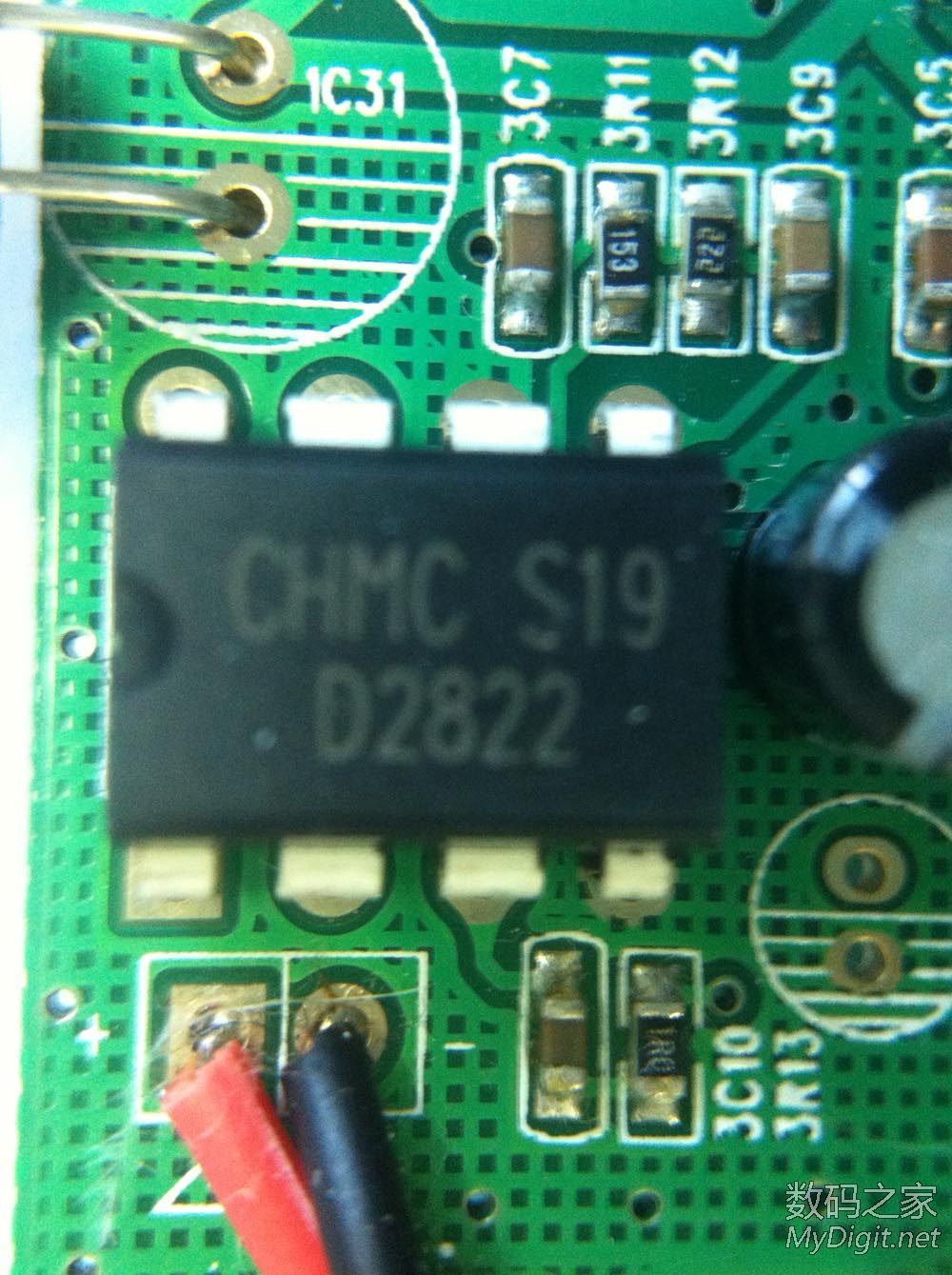

功放集成块D2822.

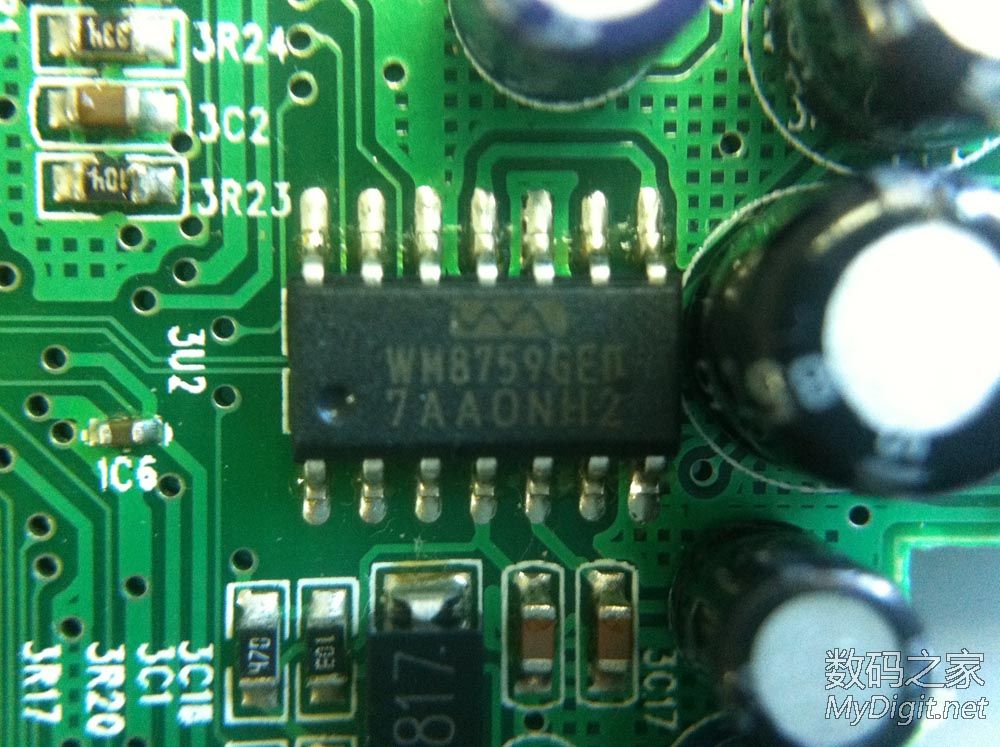

一个集成块。

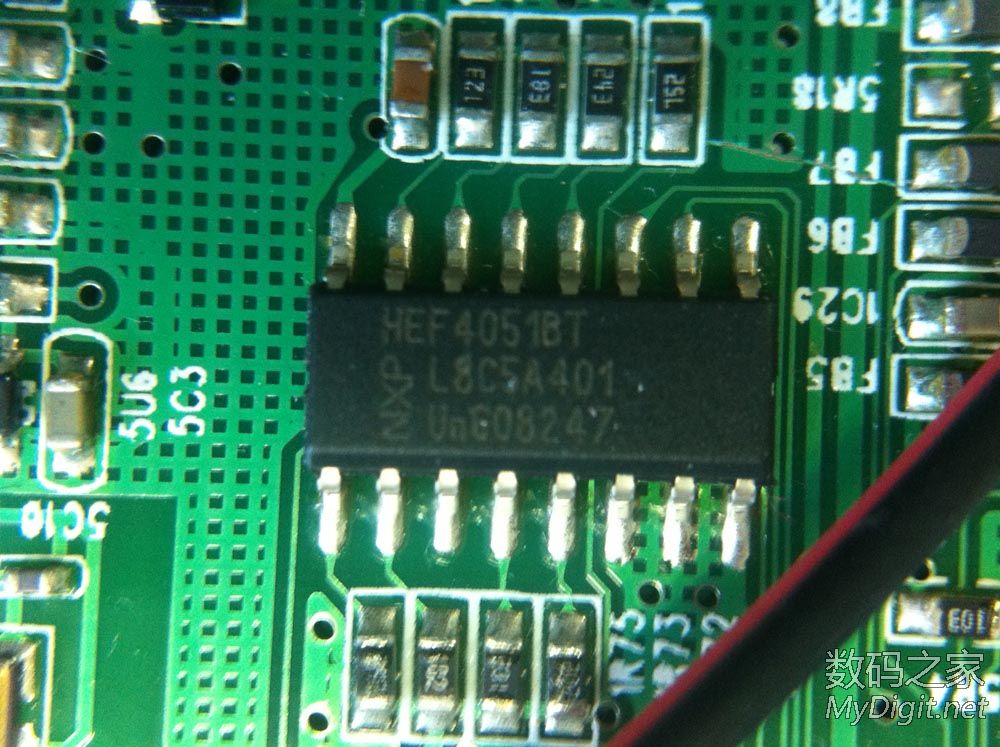

还一个，不知干嘛的。

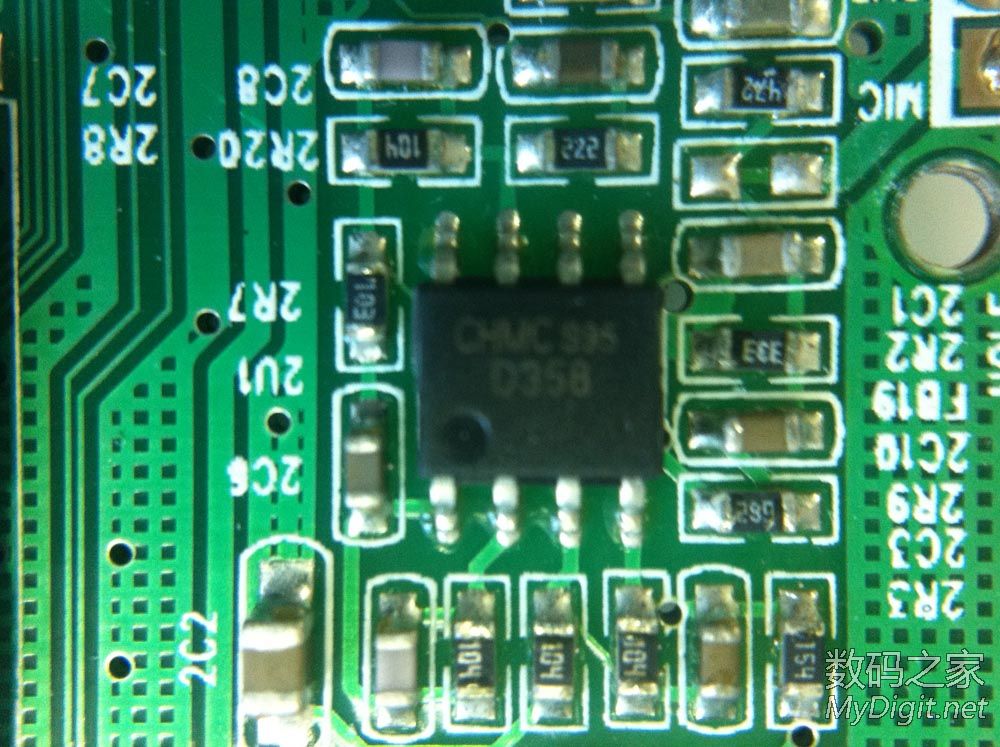

这个知道D358。
主控？拍变形了。

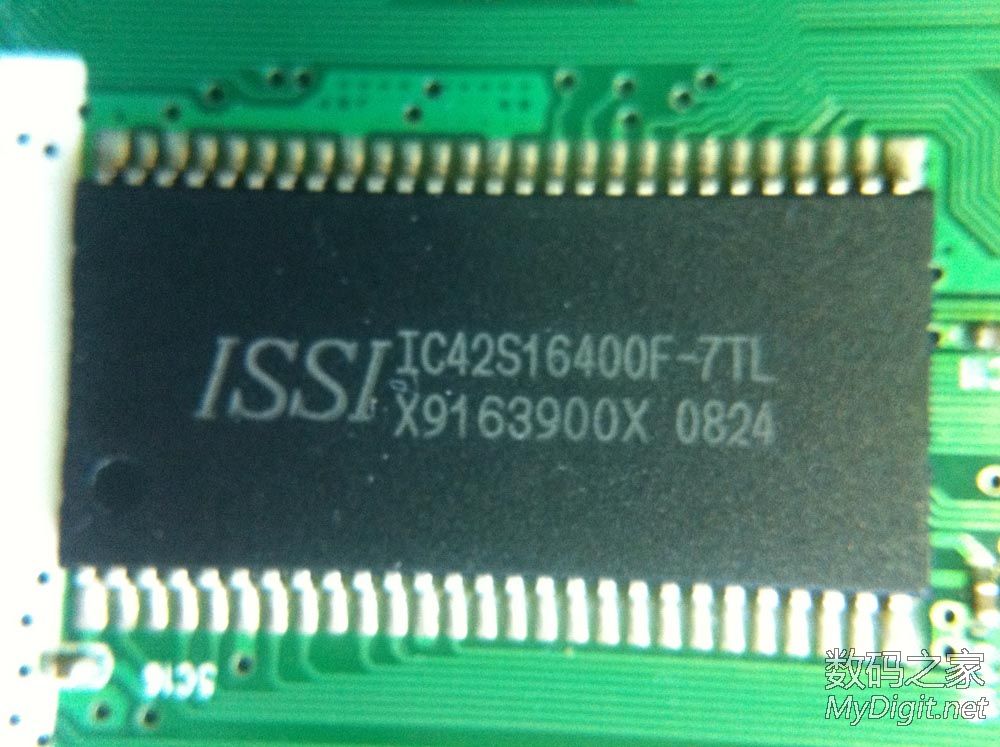

闪存？

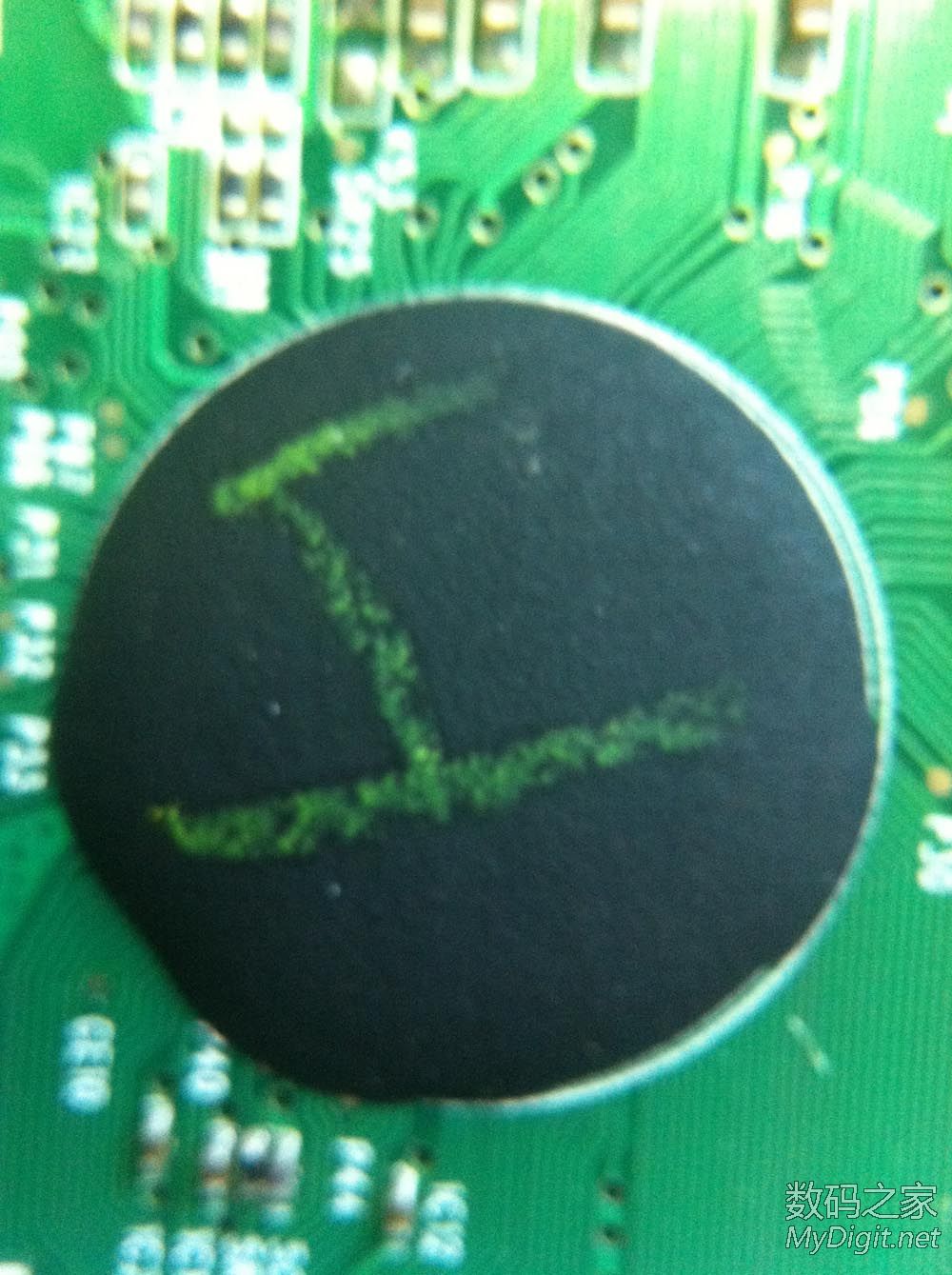

牛屎。不过这牛屎好圆呀，应该是一个RICS的处理器

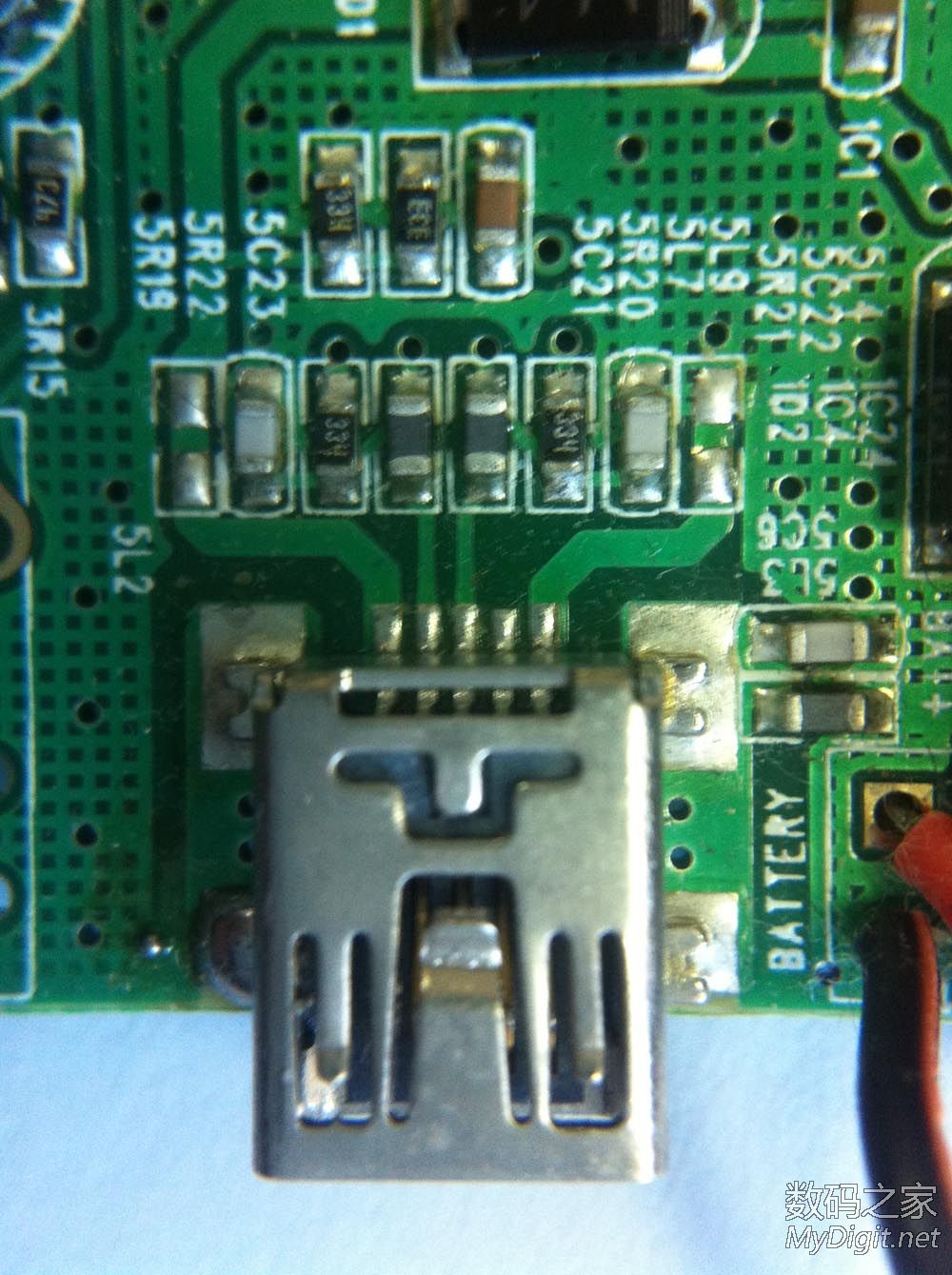

数据口，mini USB。

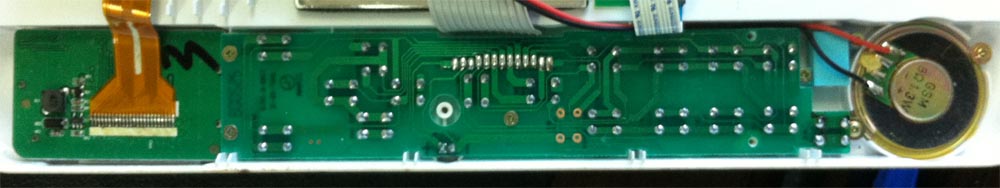

按键板的背面，右侧是喇叭，左侧是小显示屏电路板。

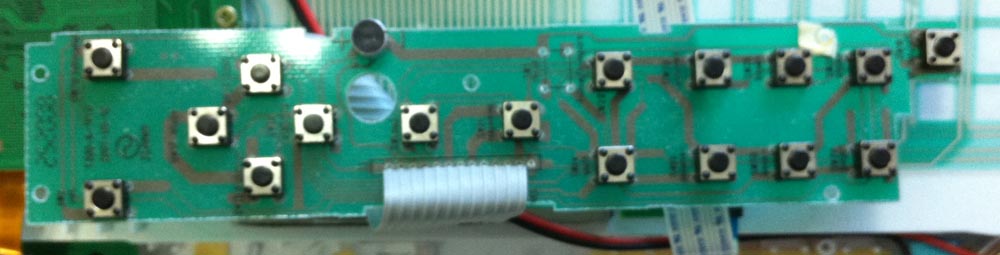

按键，最右侧的电源键接触电阻大，更换一个。

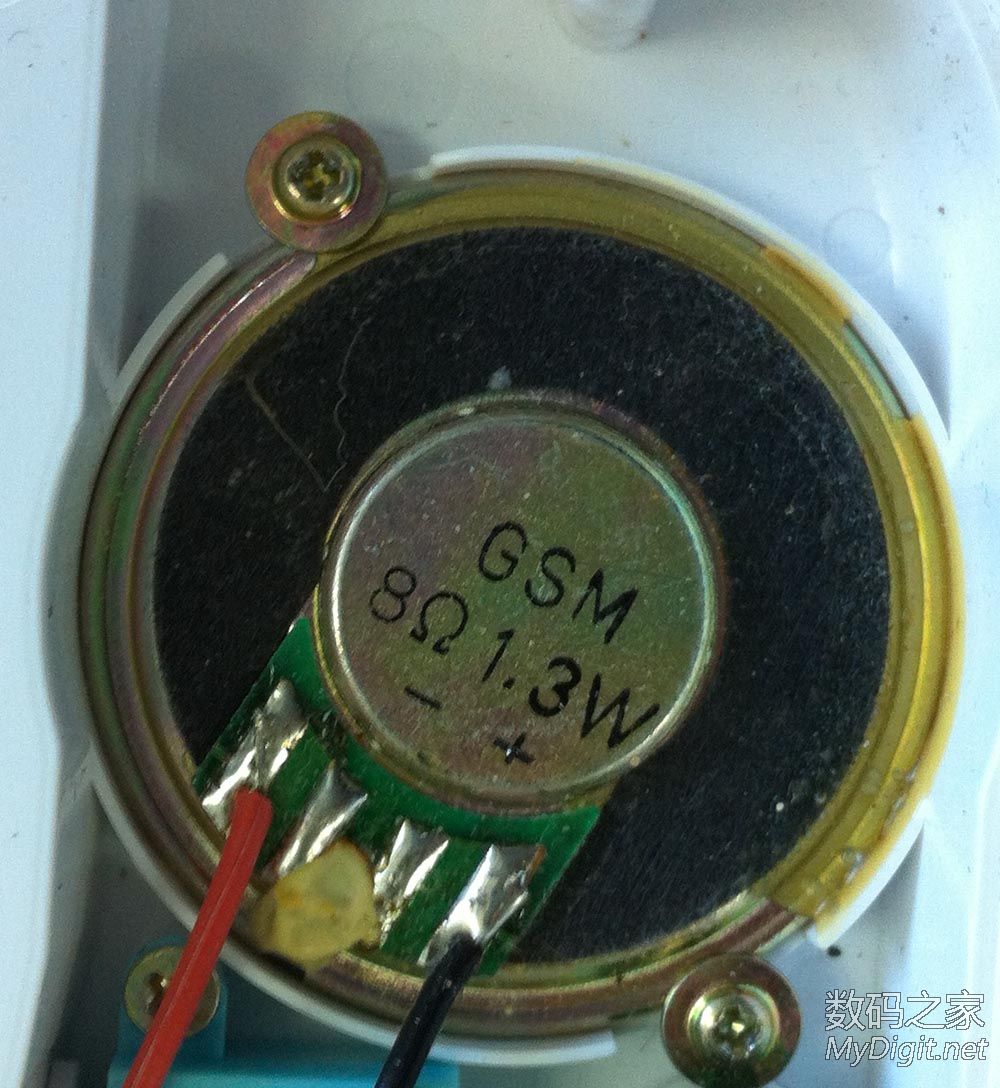

小喇叭。8欧，1.3W。很薄。

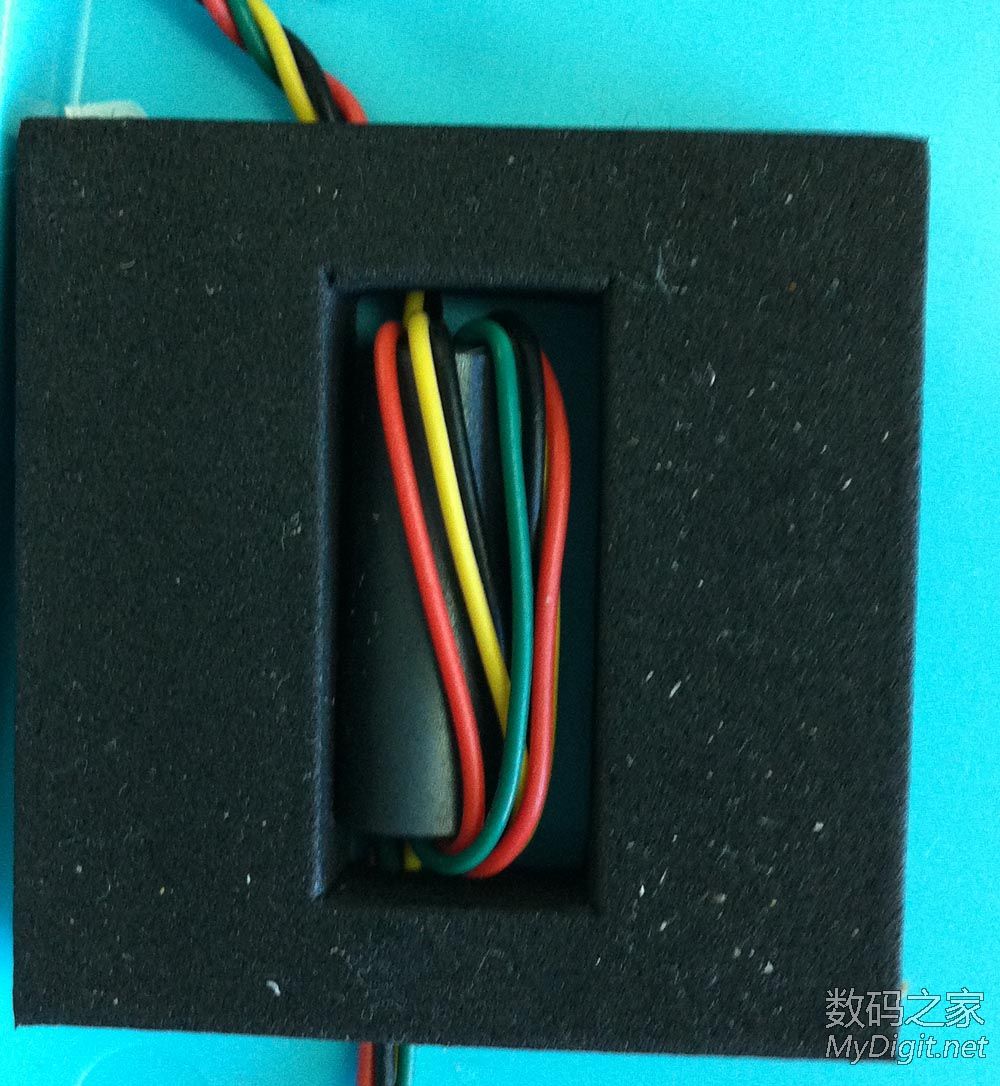

电路板与点读笔接口的连线，用了一个磁环。

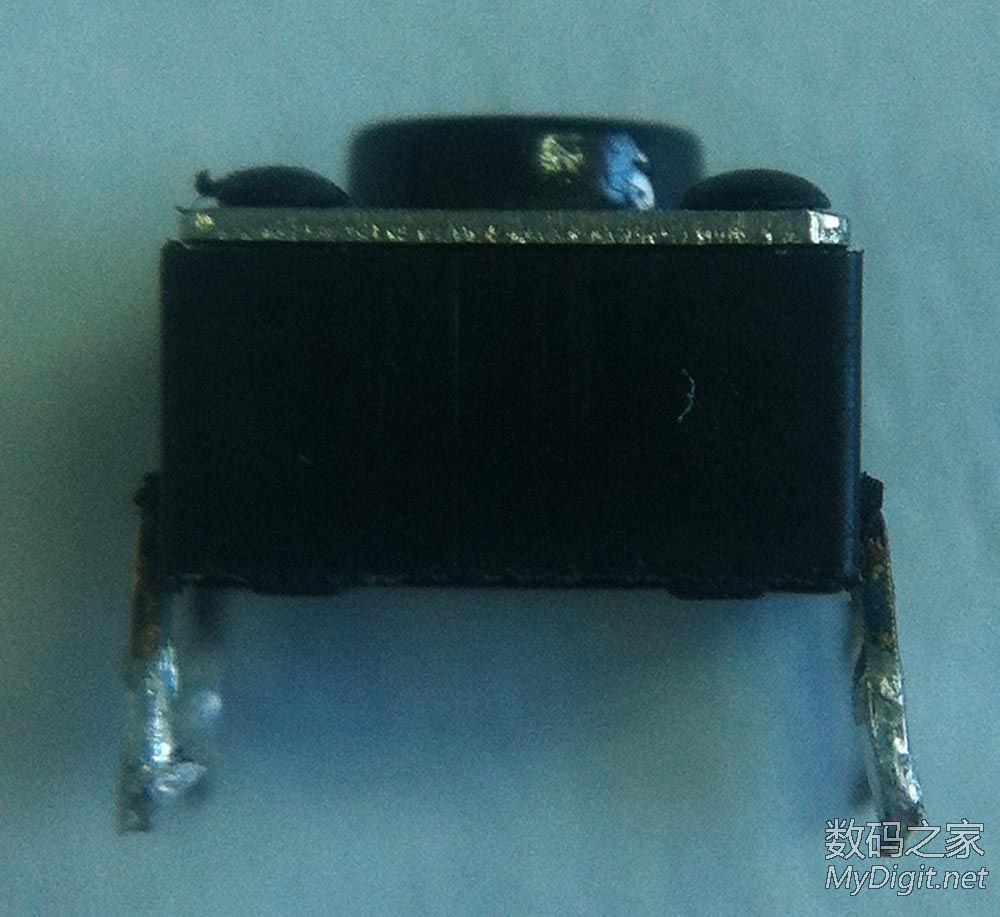

换掉的微动开关。按动很正常，就是接触电阻大，氧化了？

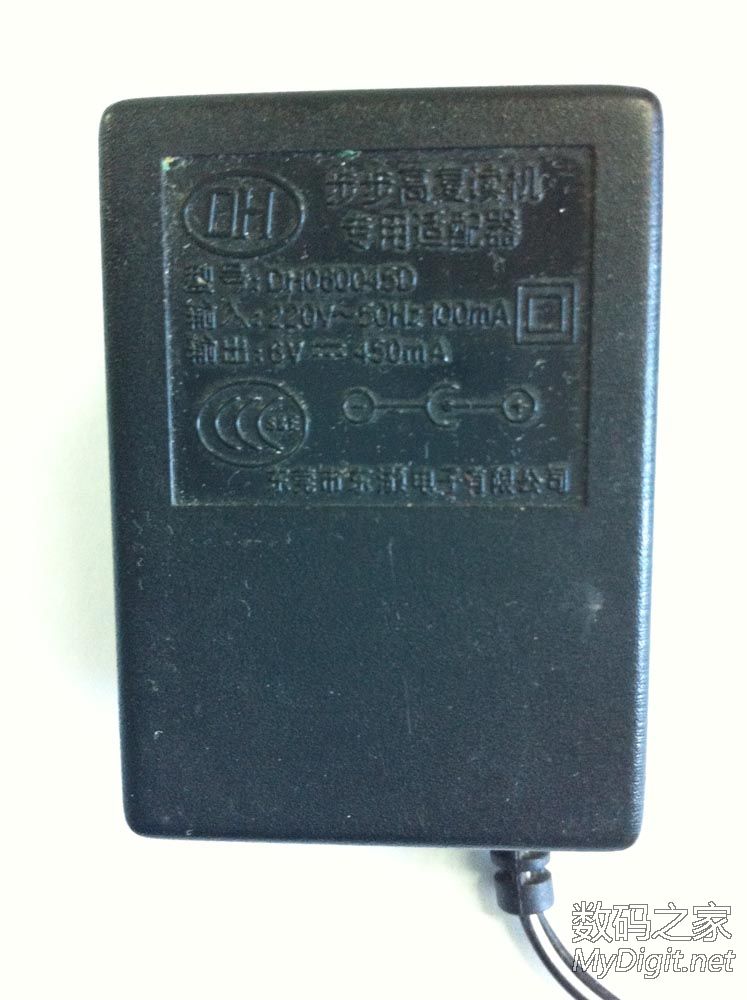

电源，标示6V450mA。

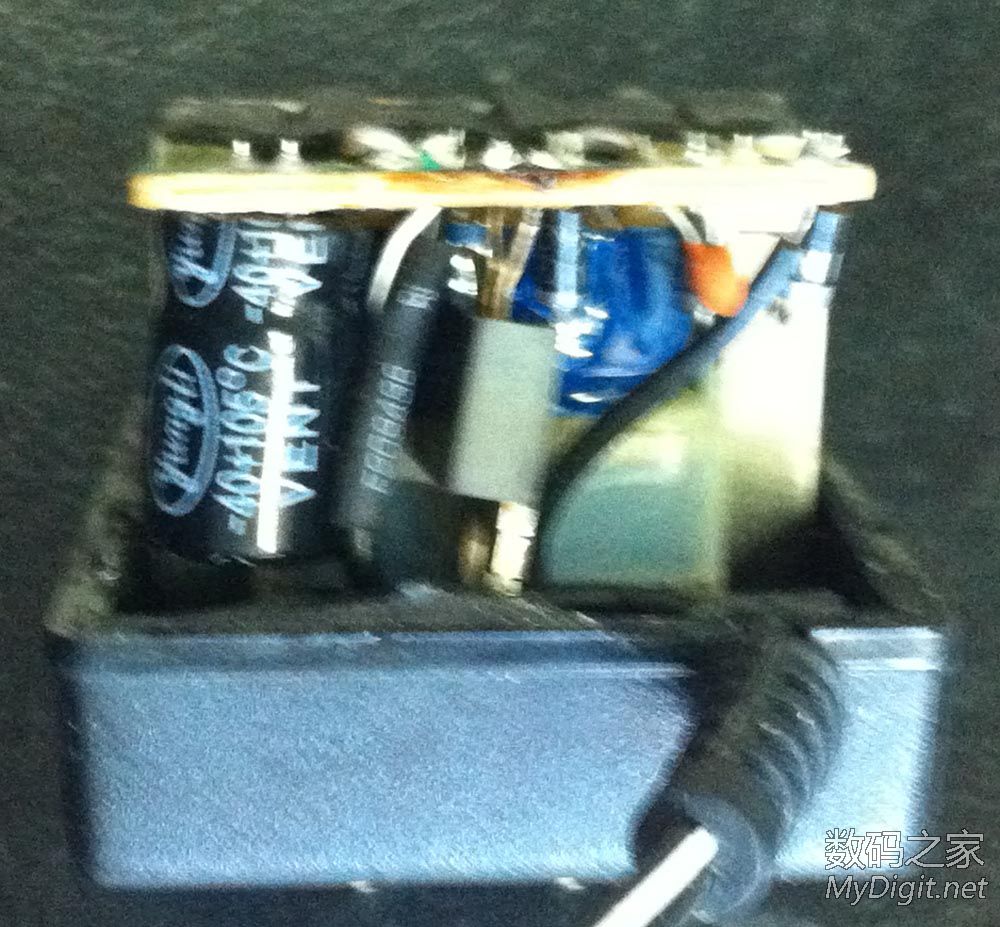

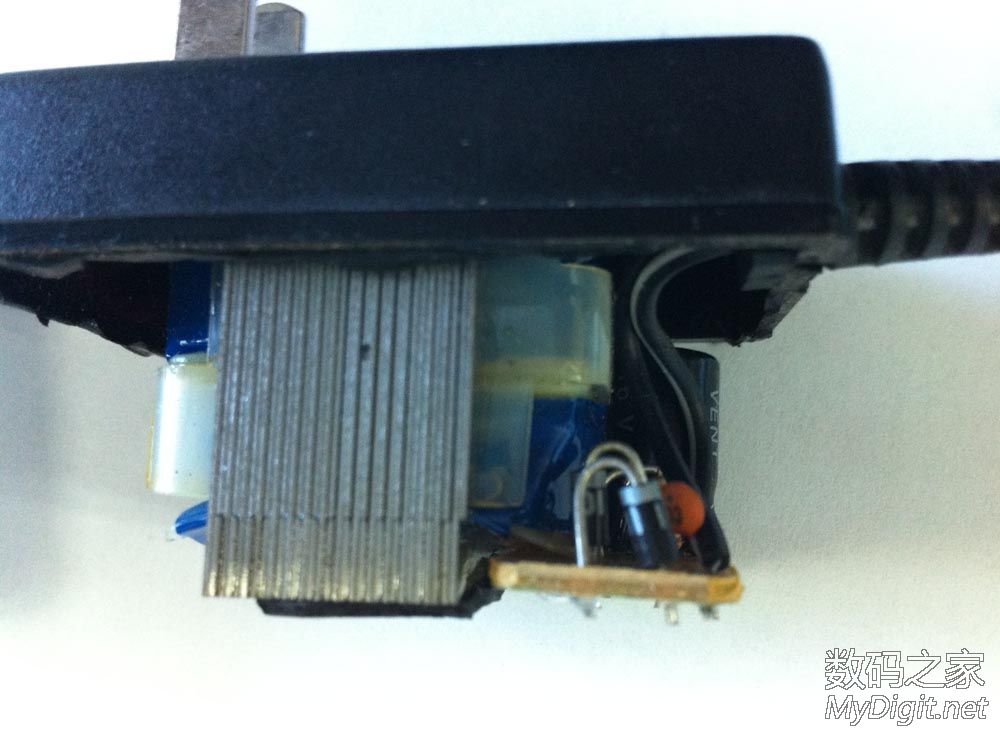

但很奇葩，一量插头，15V！！怎么高这么多？打开（已经摔开了）测量变压器次级交流输出10V多，整流（桥式）、再滤波，差不多15V。
为稳妥起见，加一个7805，很好用，不发热（据说原来热的厉害），电压也够。拍虚了。

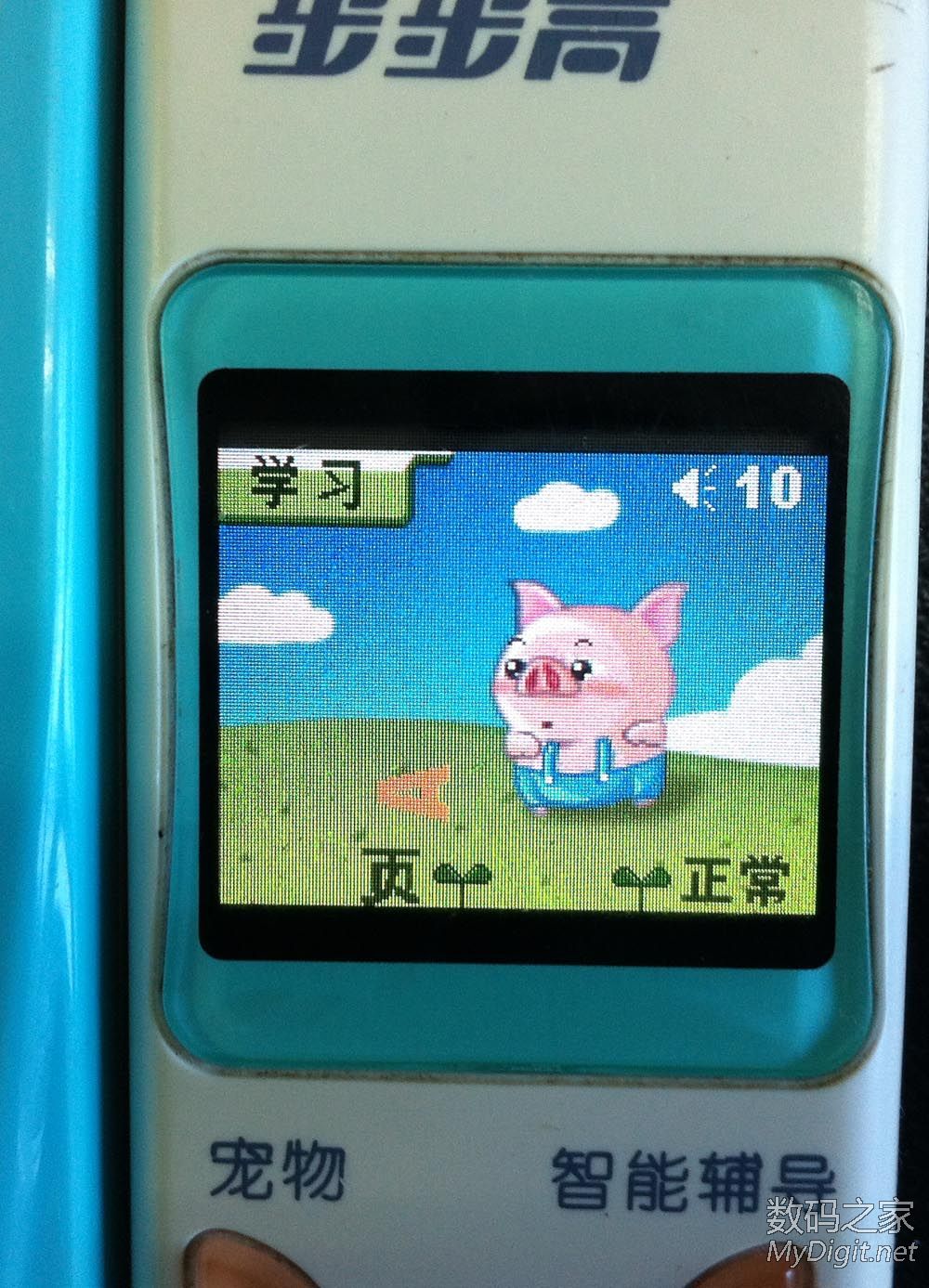

开机，屏幕亮了，可以工作了。
可以开机工作了
谢谢围观！
