uml系统总体流程图 (uml流程图拿什么画)

如何在电脑上绘制UML流程图呢？作为面向对象程序设计语言的图形化表示，在设计基于对象的程序时，我们往往需要借助UML统一建模语言流程图来具体实现。下面就与大家分享一下利用电脑软件绘制UML统一建模语言流程图的具体方法。

方法/步骤

1. 1

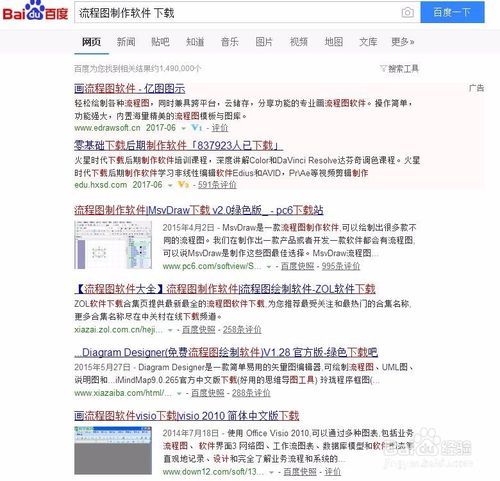

2. 如果想利用电脑软绘制UML流程图，除了可以使用PlantUML、StalUML等比较专业的绘图工具外，我们也以借助相关流程图制作工具来实现。如图所示：

2. 2

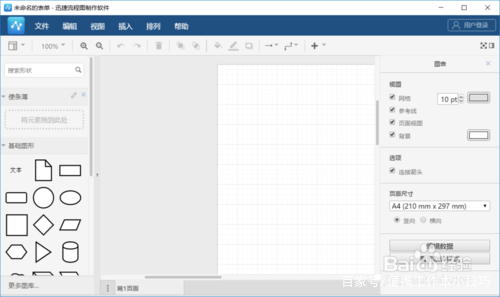

3. 如果不是专业绘制UML及成代码需要，在员工之间进行信息交流时，我们可以借助如图所示的流程图工来实现，在”新建“窗口中，可以创建空白文档，也可以基于模板快速创建。

2. 3

2. 4

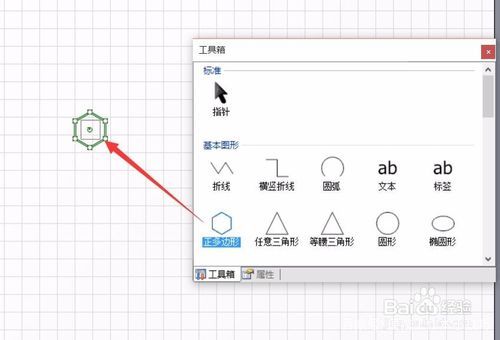

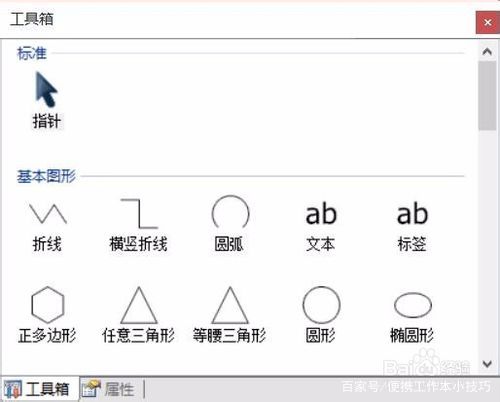

3. 待相应的元素添完成后，从左侧元素图库表中选择相应的元素点击拖动即可完成添加操作，之后右击对应的元素，选择“编辑”项。

2. 5
3. 在元素编辑模下，我们以输入相应的文字内容，在选中文件内容后，就可以在右侧“文本”面板中对其样式进行设置了。
