一、分析与说明

1.1、“ 参照缩放 ”是 调整图形尺寸 的 常用方法 。

1.2、过 圆上的任意一点 绘制 等圆 必过 其圆心 。

1.3、弄懂“ 外切相加 ， 内切相减 ”，什么是“ 外切相加 ， 内切相减 ”？看下面这个教程，有 详细讲解 和 实例演示 。

搞懂“外切相加，内切相减” ，让绘图易如反掌 CAD 制图 AutoCAD 实战教程 机械制图 工程制图

1.4、学会使用“ 打断 ”命令。

1.5、 学会颜色填充的操作步骤。

1.6、学会使用“LI”命令查询对象的特性，例如查询填充区域的面积。

20230410_01

二、接上一个教程详细绘制步骤

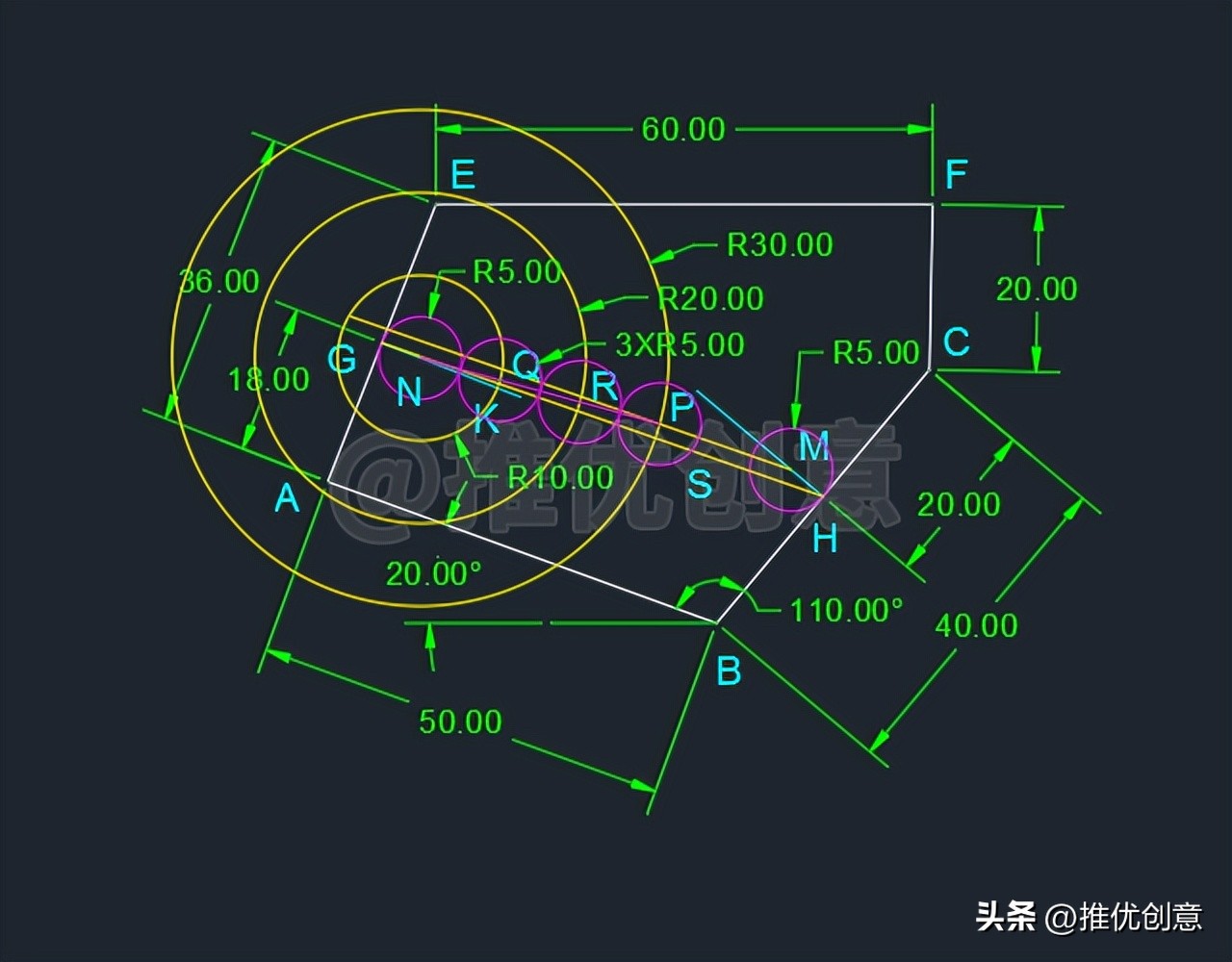

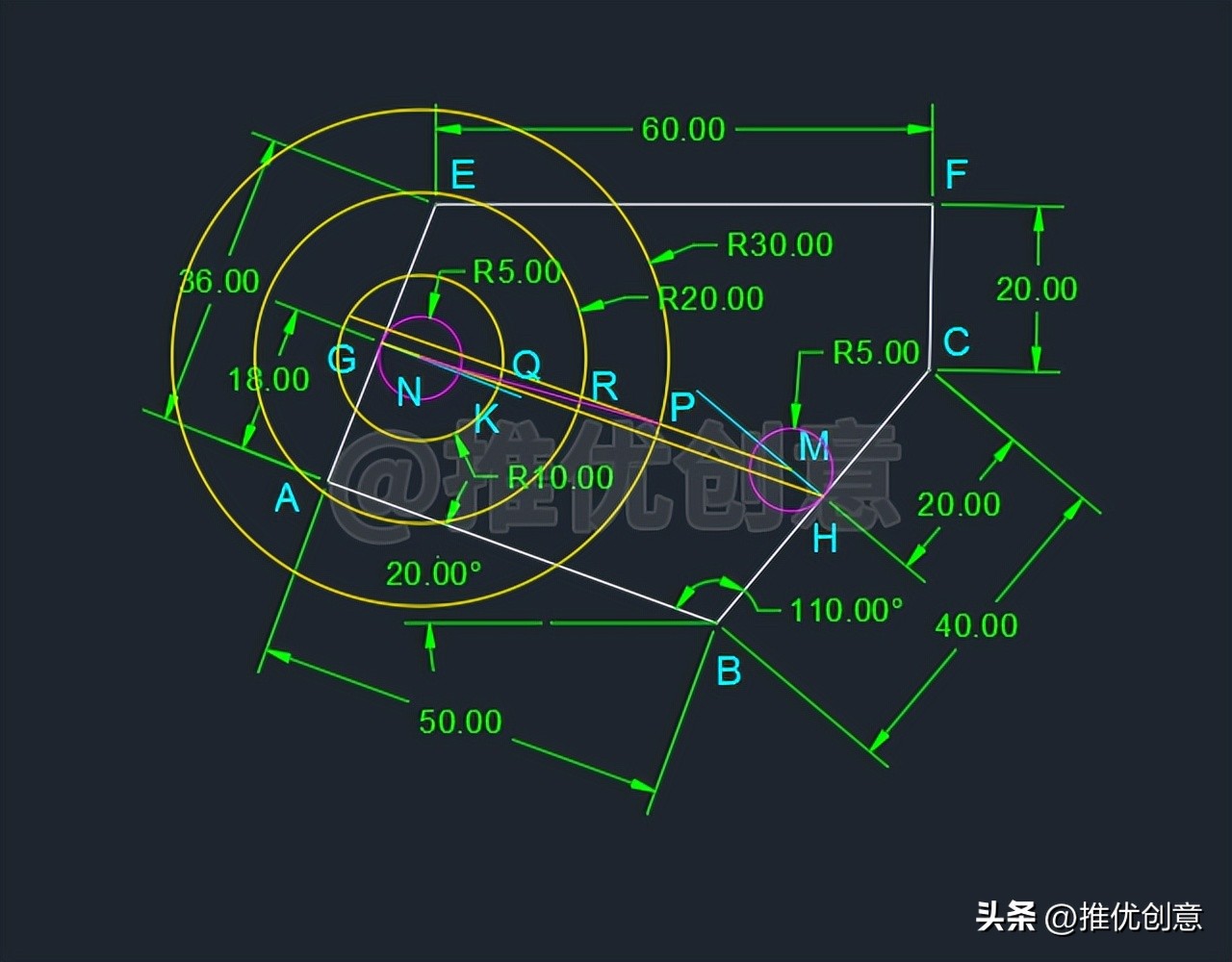

2.31、命令行输入“L”后回车，启用“直线”命令，捕捉圆心N、交点P绘制一条红色线段NP，与中间的两个黄色圆N分别交于点Q、点R。

20230410_01

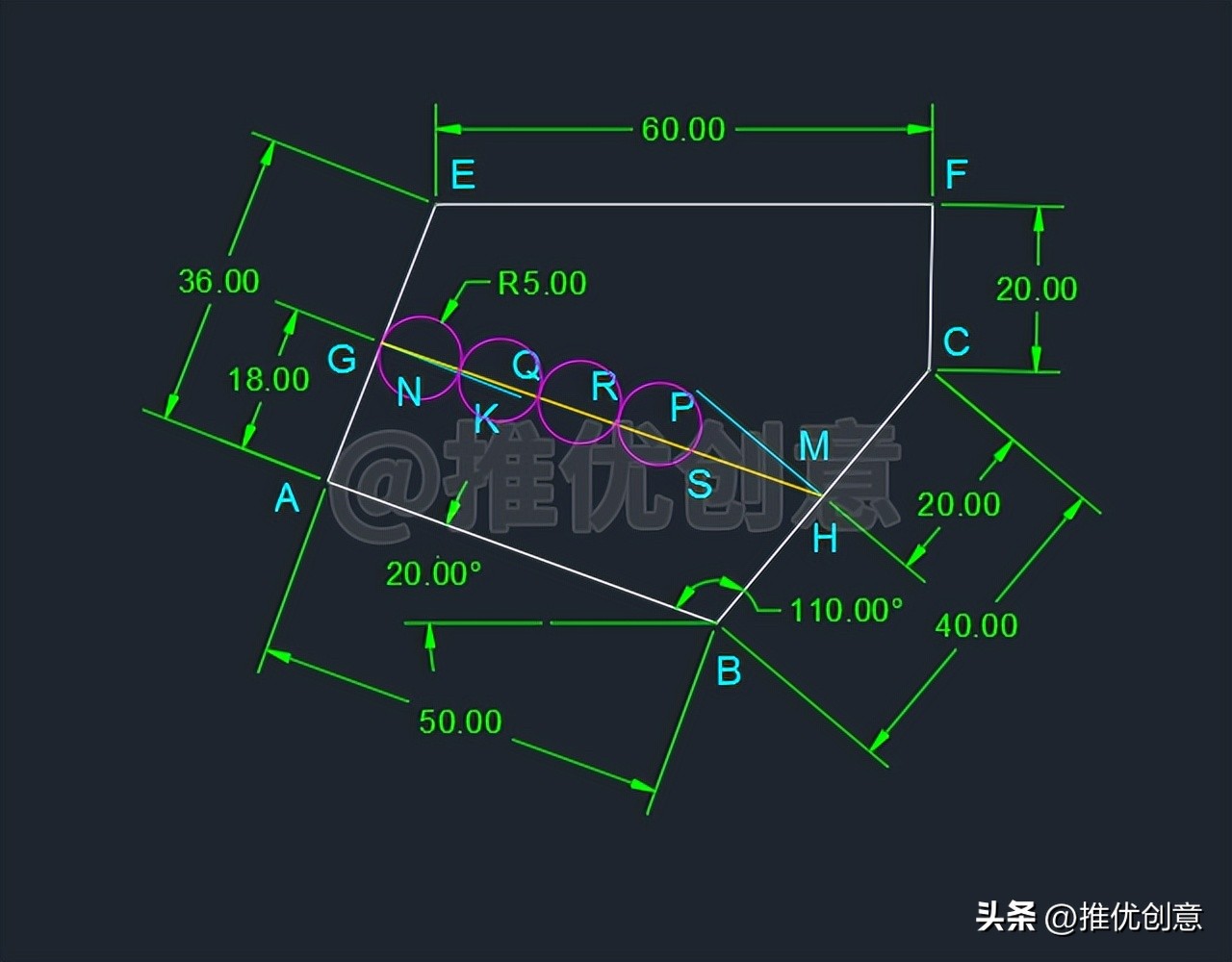

2.32、命令行输入“ C ”后回车，启用“ 圆 ”命令，分别捕捉 点Q 、 点R 、 点P 为 圆心 ，绘制 三个半径 都为 5 个单位的 红色圆Q 、 红色圆R 、 红色圆P 。设 红色圆P 与 黄色线段GH 在 右边 交于 点S 。

由绘制过程可知， 四个等大 的 红色圆 相切， 四个圆心 都在 红色线段NP 上。

2.33、命令行输入“E”后回车，启用“删除”命令，将不再需要的对象删除掉，完成后如下图。

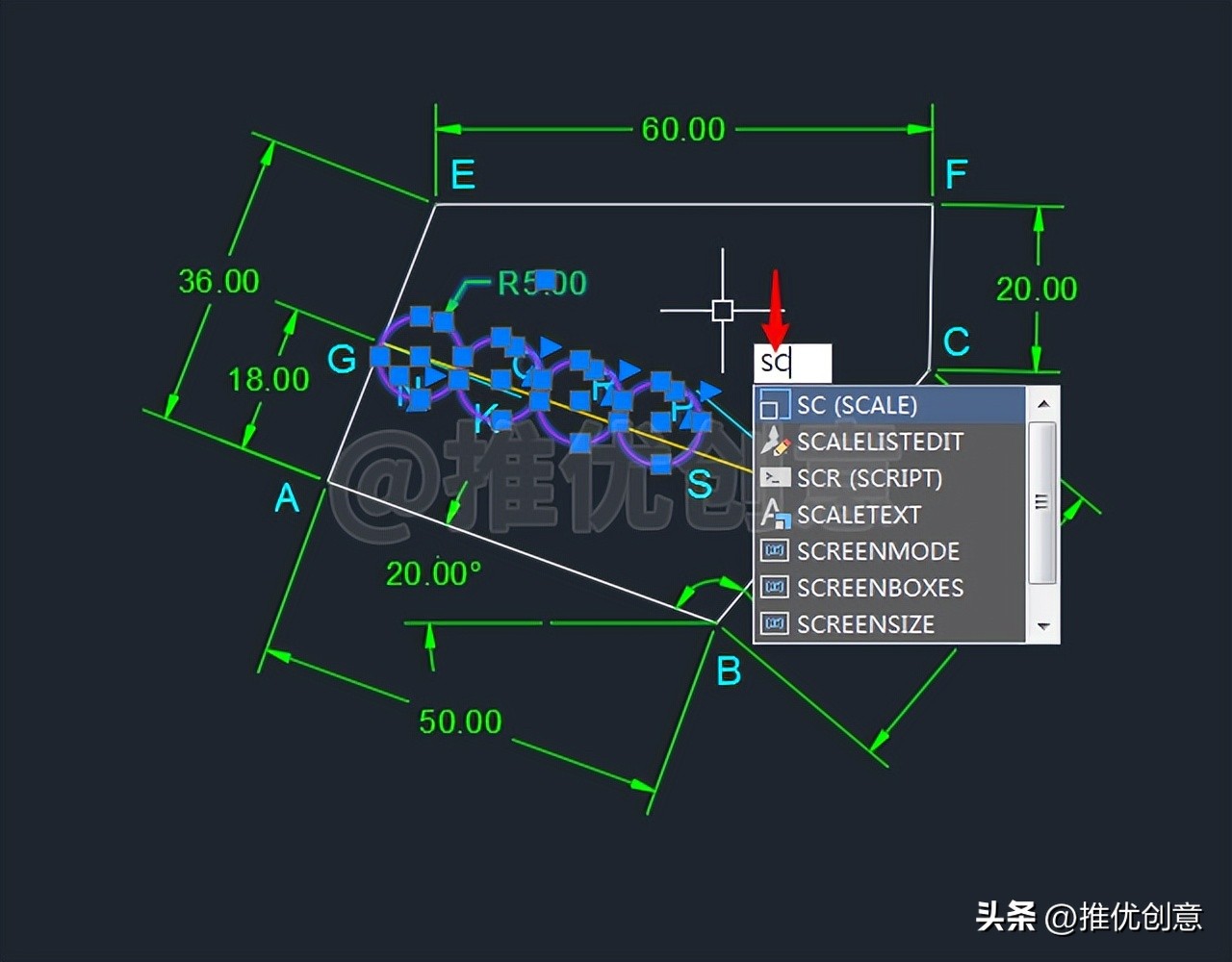

2.34、选中 红色圆N 、 红色圆Q 、 红色圆R 、 红色圆P ，命令行输入“ SC ”后回车，启用“ 缩放 ”命令。

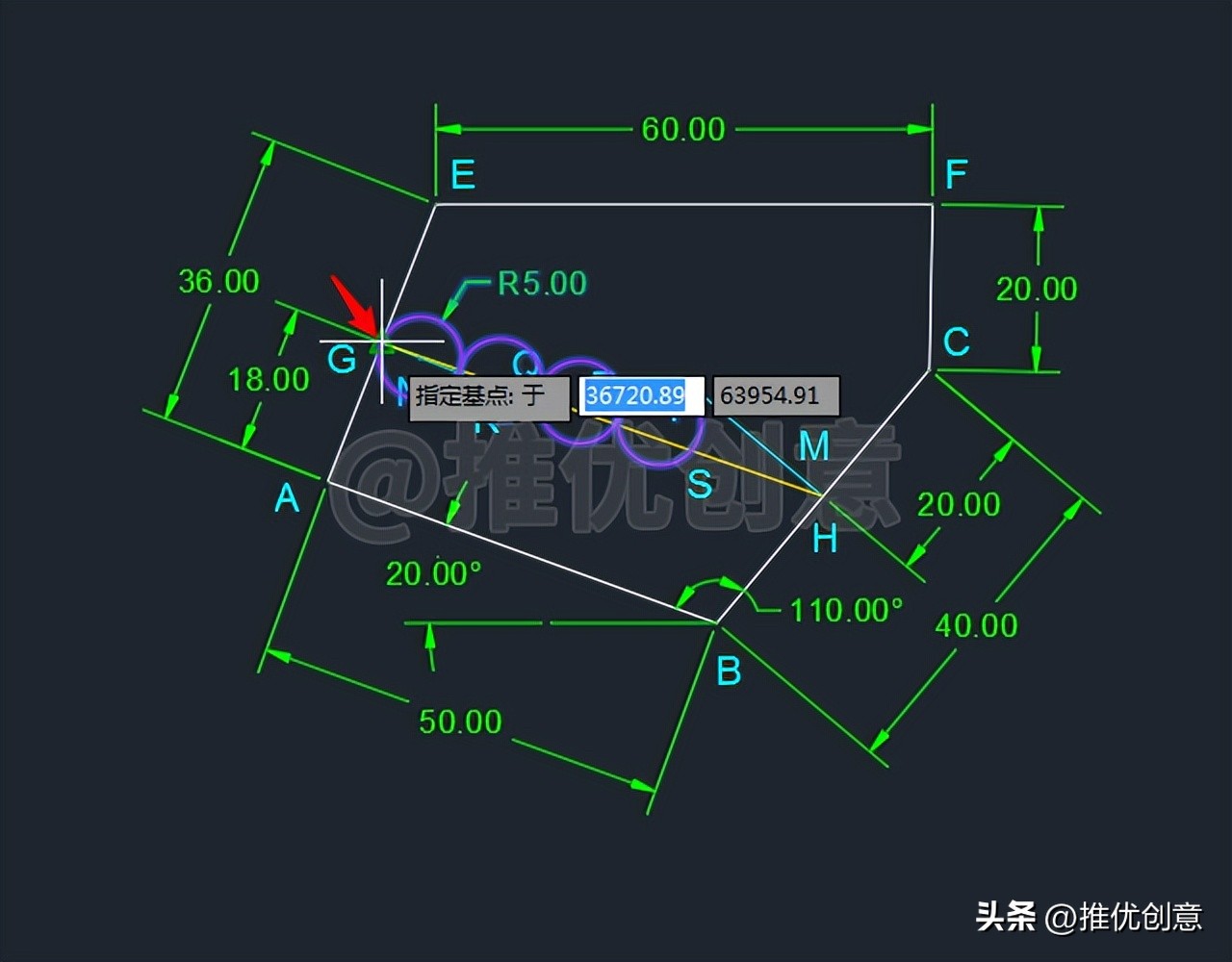

2.35、单击捕捉 中点G 作为 缩放的基点 。

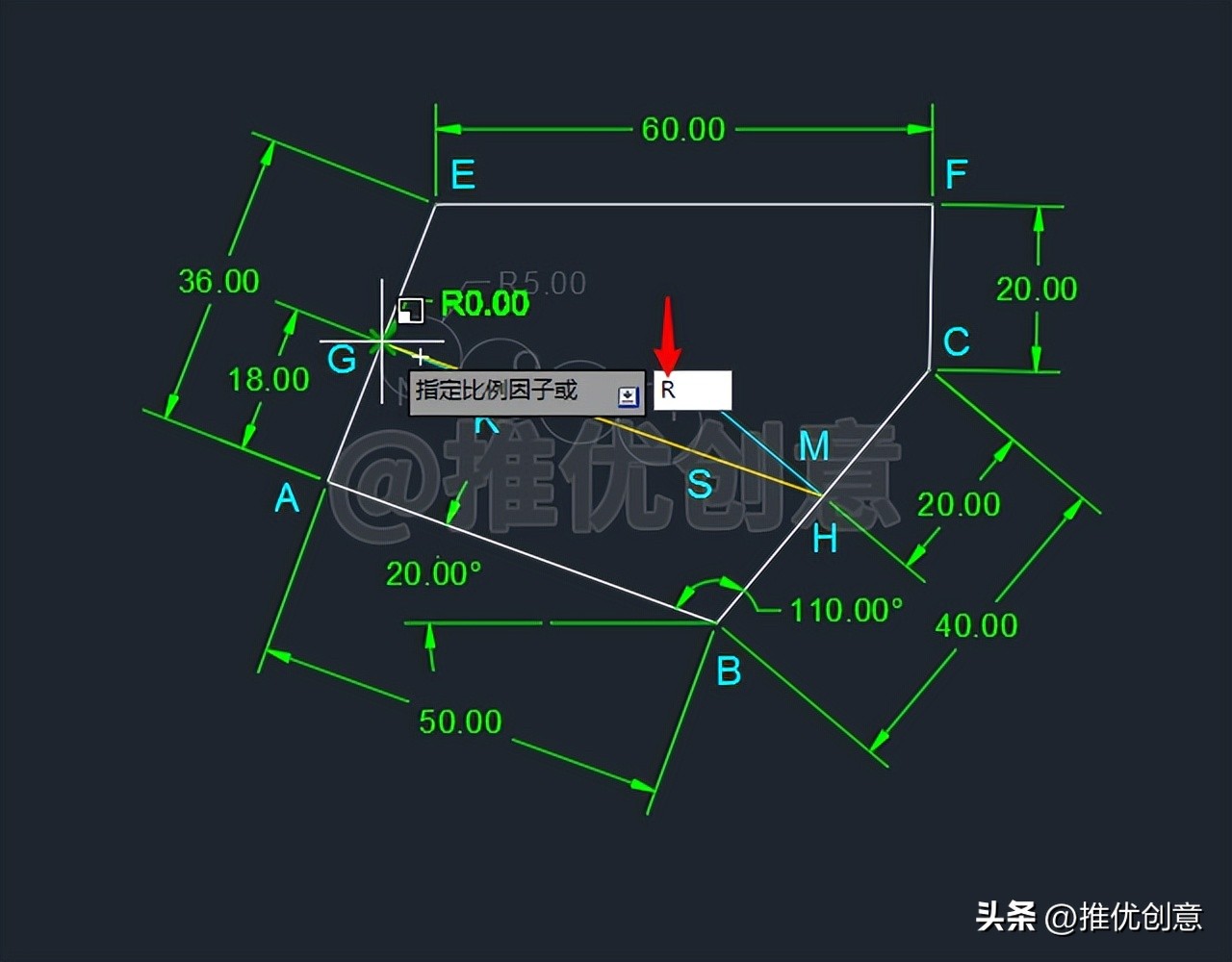

2.36、命令行输入“ R ”后回车，选择 参照缩放 。

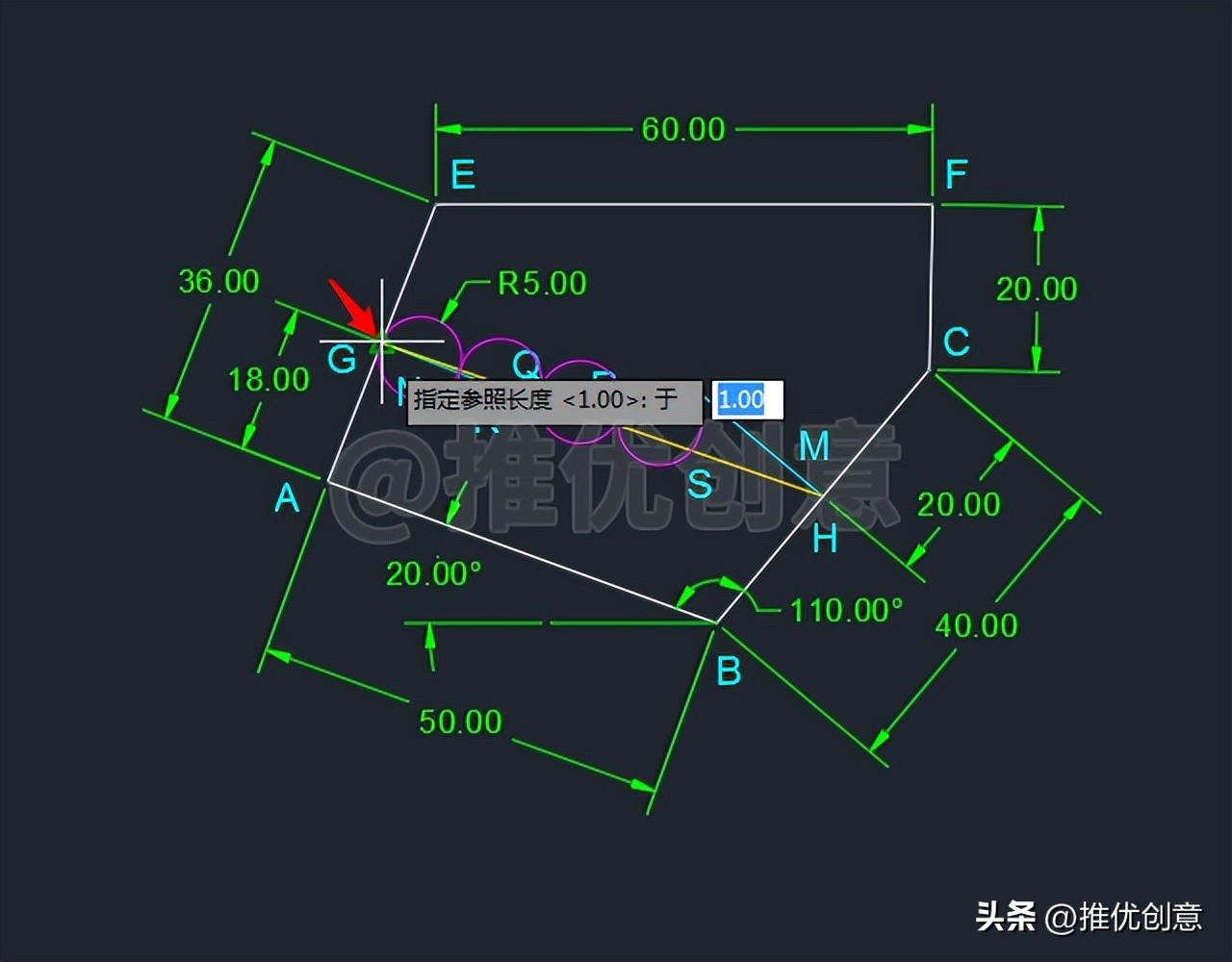

2.37、单击捕捉 中点G 作为 参照长度的第一点 。

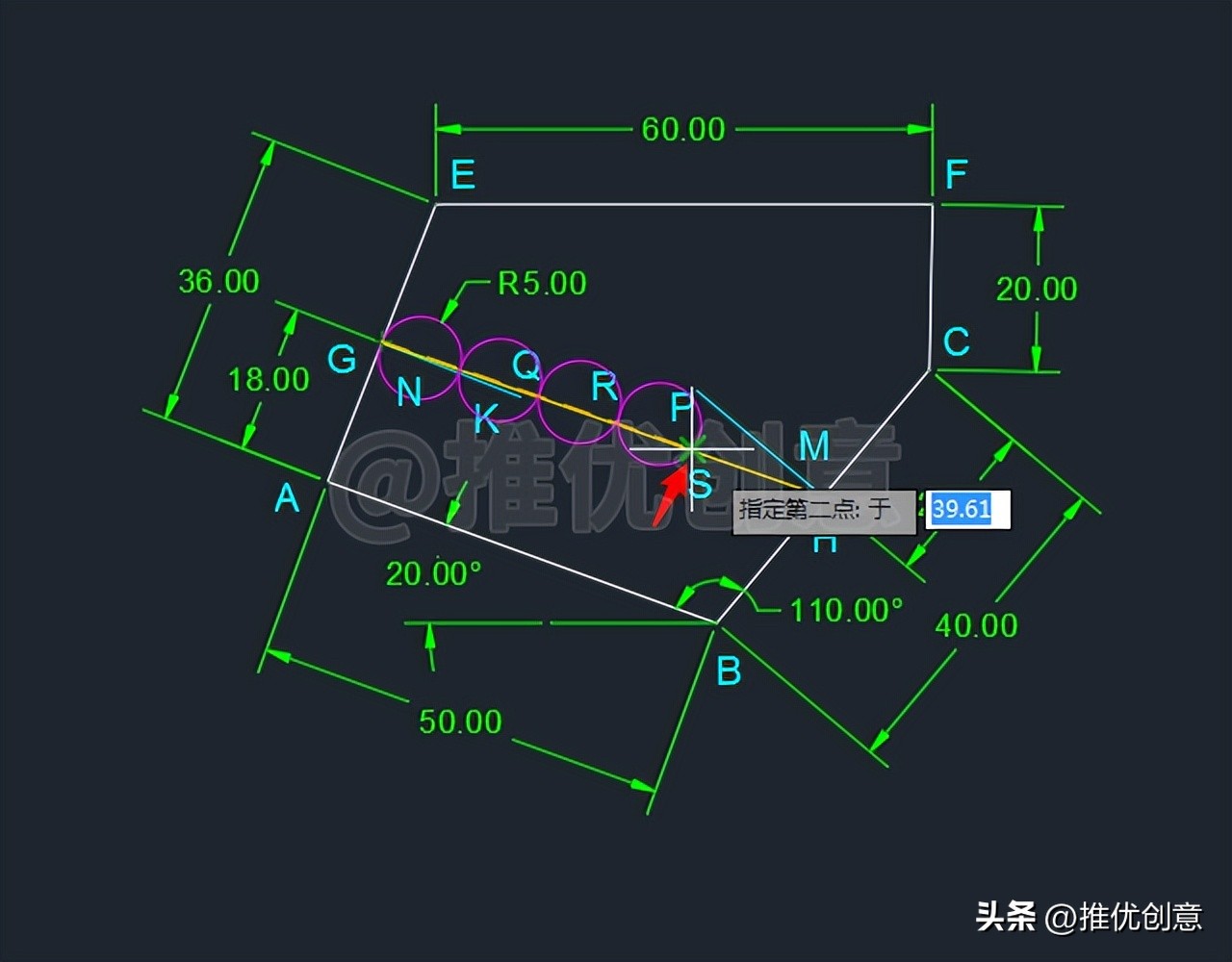

2.38、单击捕捉 交点S 作为 参照长度的第二点 。

即指定 线段GS的长度 作为 参照长度 。

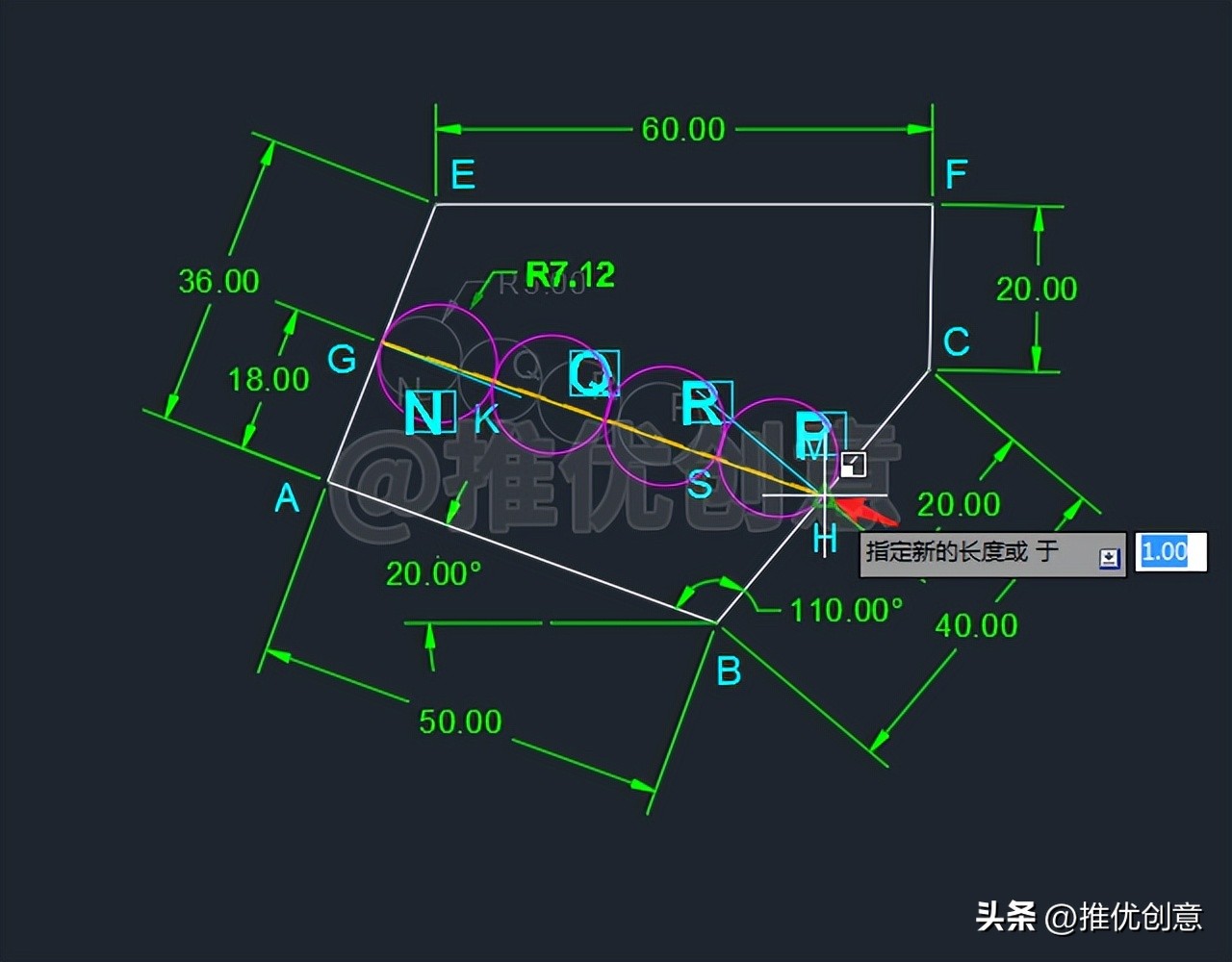

2.39、单击捕捉 中点H 指定 新的长度 。

即指定 线段GH的长度 作为 新的长度 。

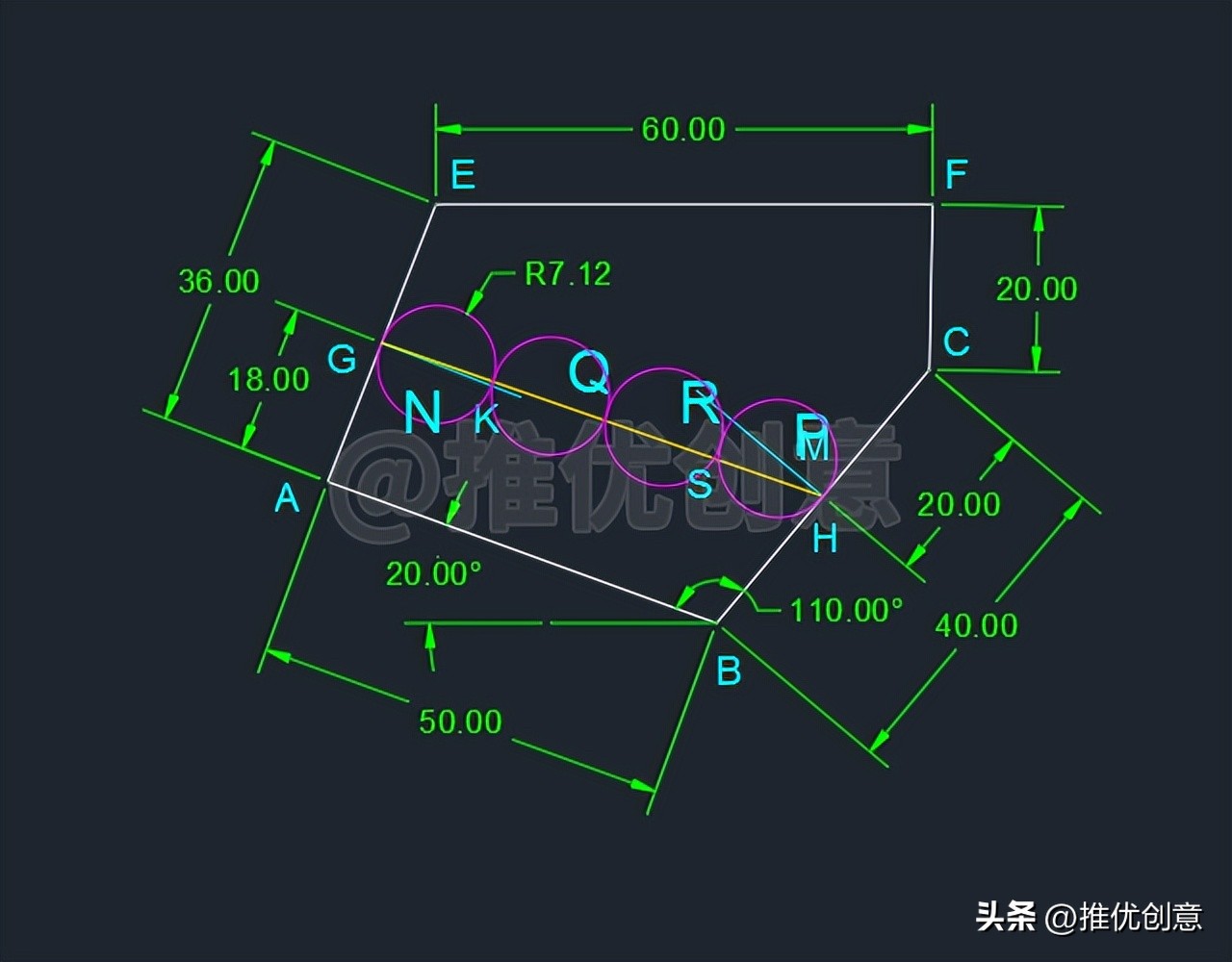

2.40、 参照缩放 完成后如下图。

2.41、命令行输入“ E ”后回车，启用“ 删除 ”命令，将 黄色线段GH 删除掉，完成后如下图。

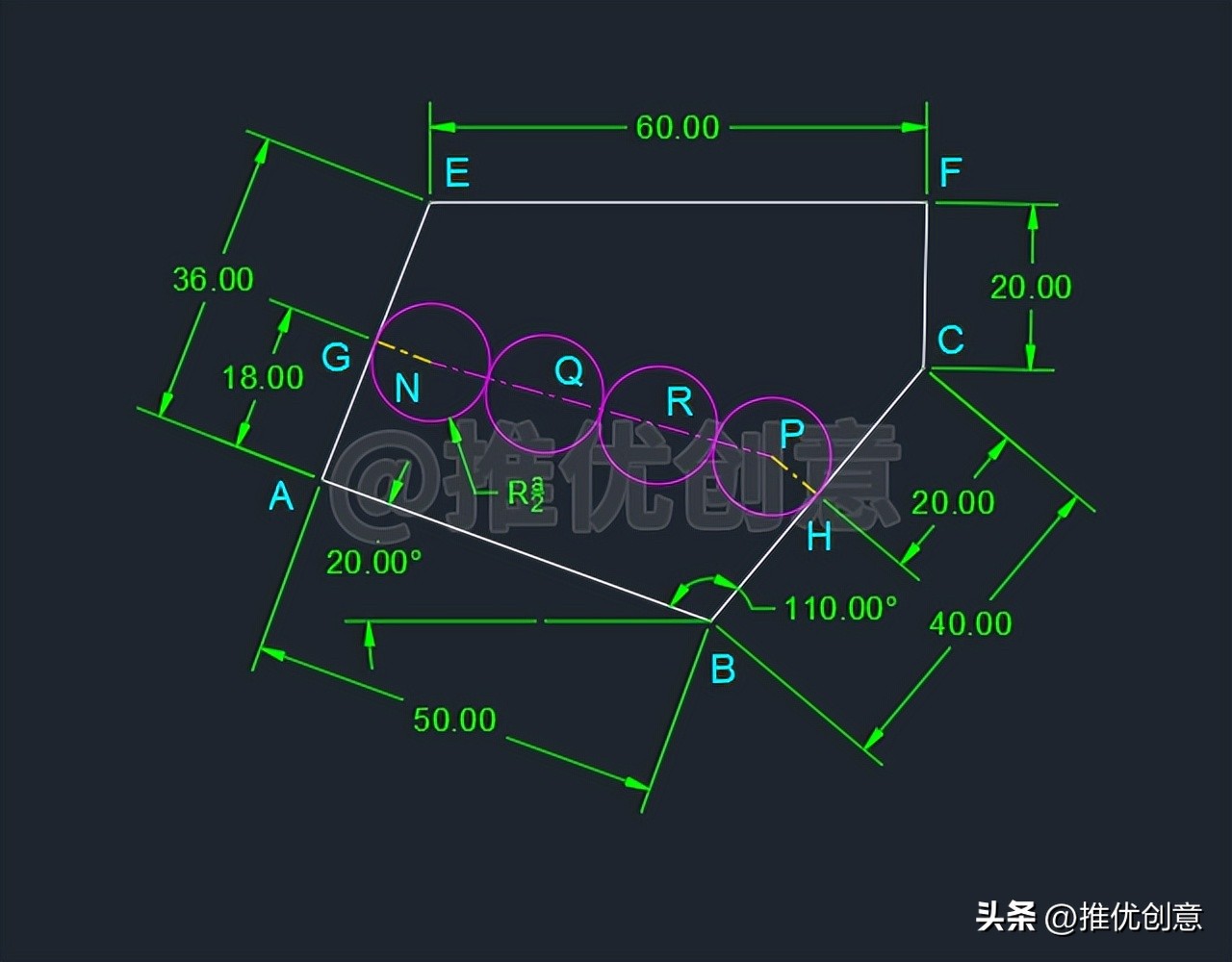

2.42、 整理一下图形 ，完成后如下图，设 四个红色等圆的半径 为 a/2 。

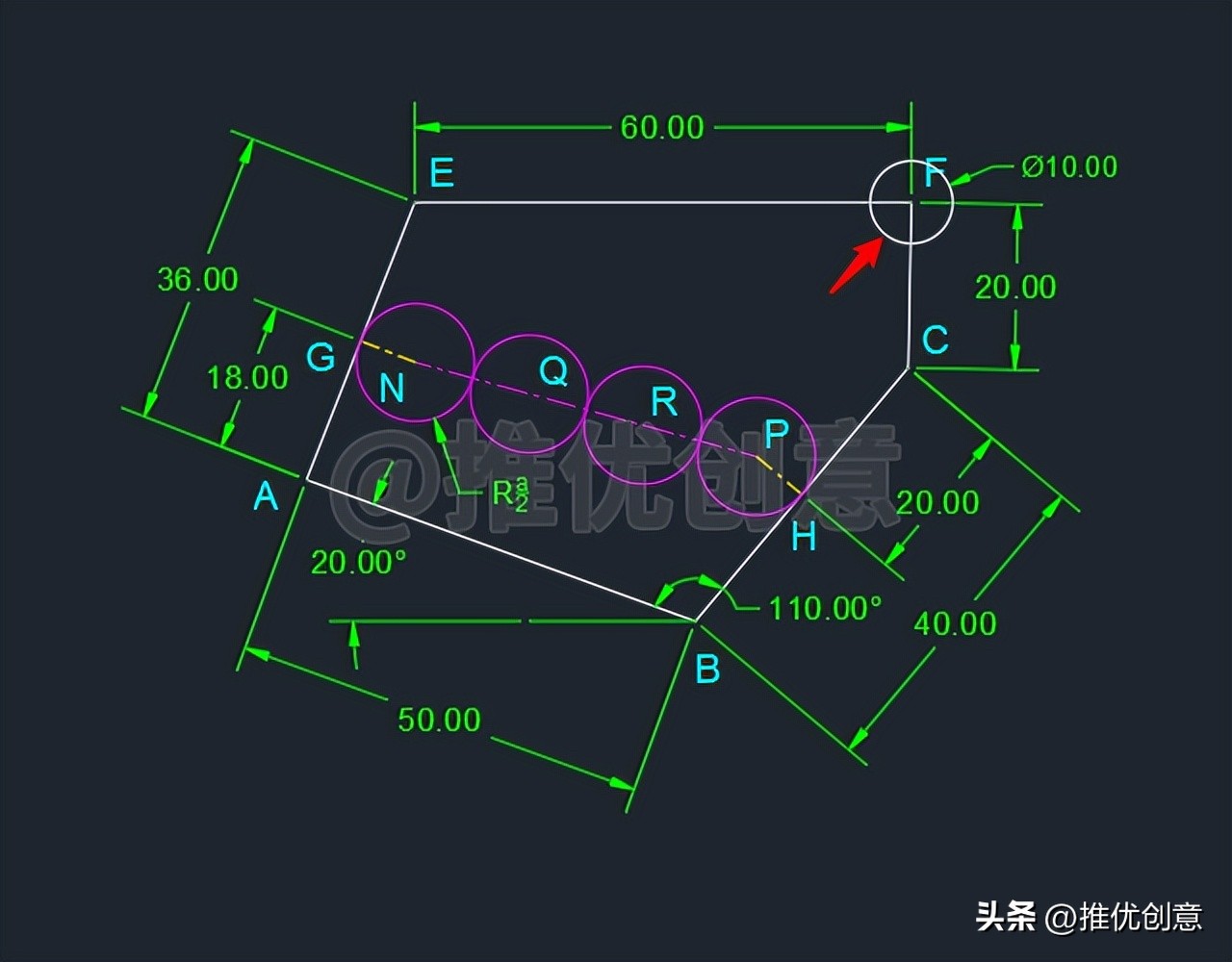

2.43、 命令行输入“C”后回车，启用“圆”命令，捕捉点F为圆心，绘制一个直径为10个单位的白色圆F。

2.44、 下面开始绘制 上面R70的圆 （对应 原图上面R70的圆弧 ）。

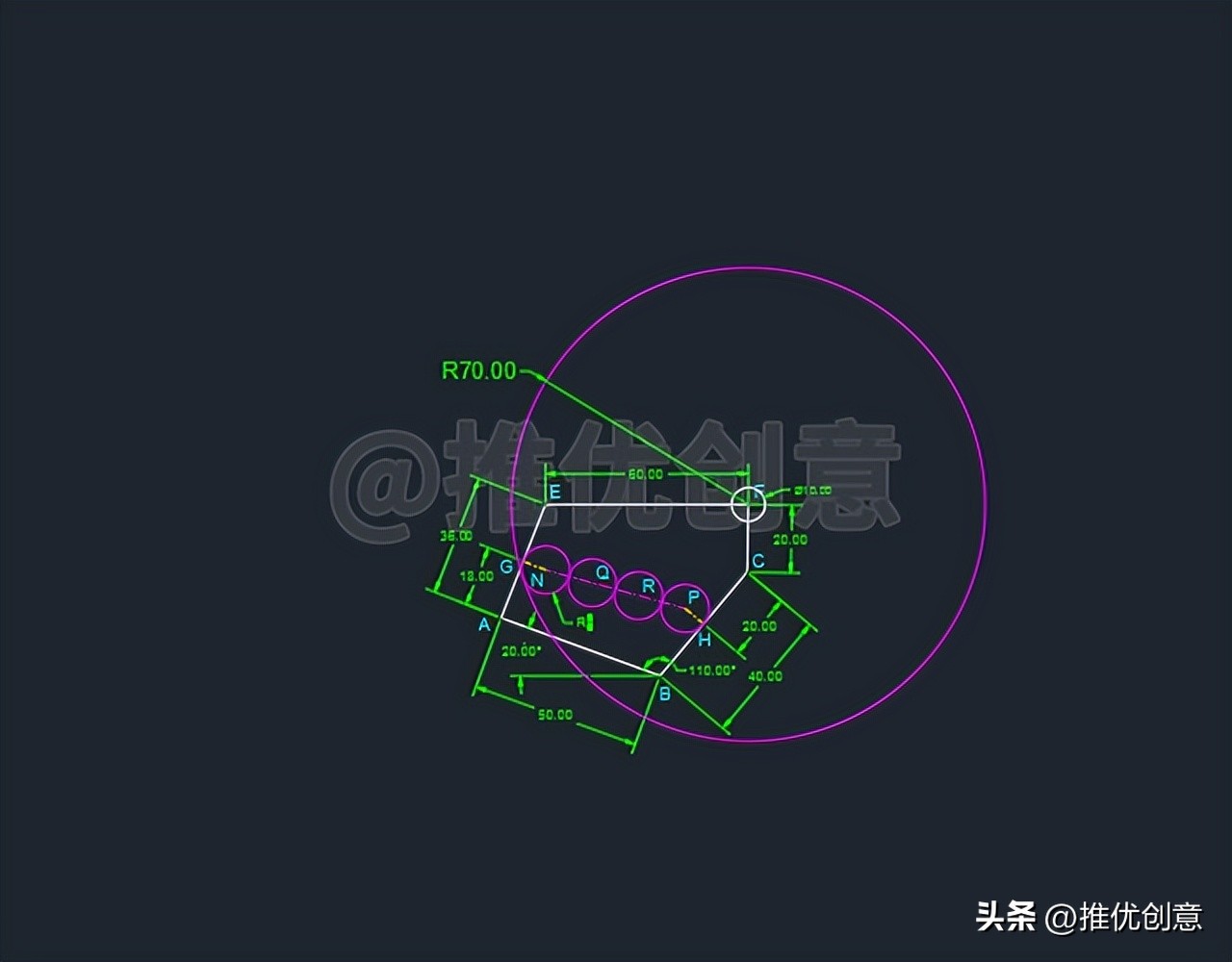

从 原图 可以读出 要绘制的R70的圆 经过 点F ，所以命令行输入“ C ”后回车，启用“ 圆 ”命令，捕捉 点F 为 圆心 ，绘制一个 半径 为 70 个单位的 红色外圆F ，则 要绘制的R70的圆的圆心 在这个 红色外圆F 上。

2.45、 红 色圆N 与 要绘制的R70的圆 外切，因为“ 外切相加 ”，所以命令行输入“ O ”后回车，启用“ 偏移 ”命令，将 红色圆N 向 外 偏移 70 个单位，因为 红色外圆N 的 半径 为“ a/2+70 ”个单位，所以 要绘制的R70的圆的圆心 在这个 红色外圆N 上。

设 红色外圆F 与 红色外圆N 在 上面 交于 点T 。

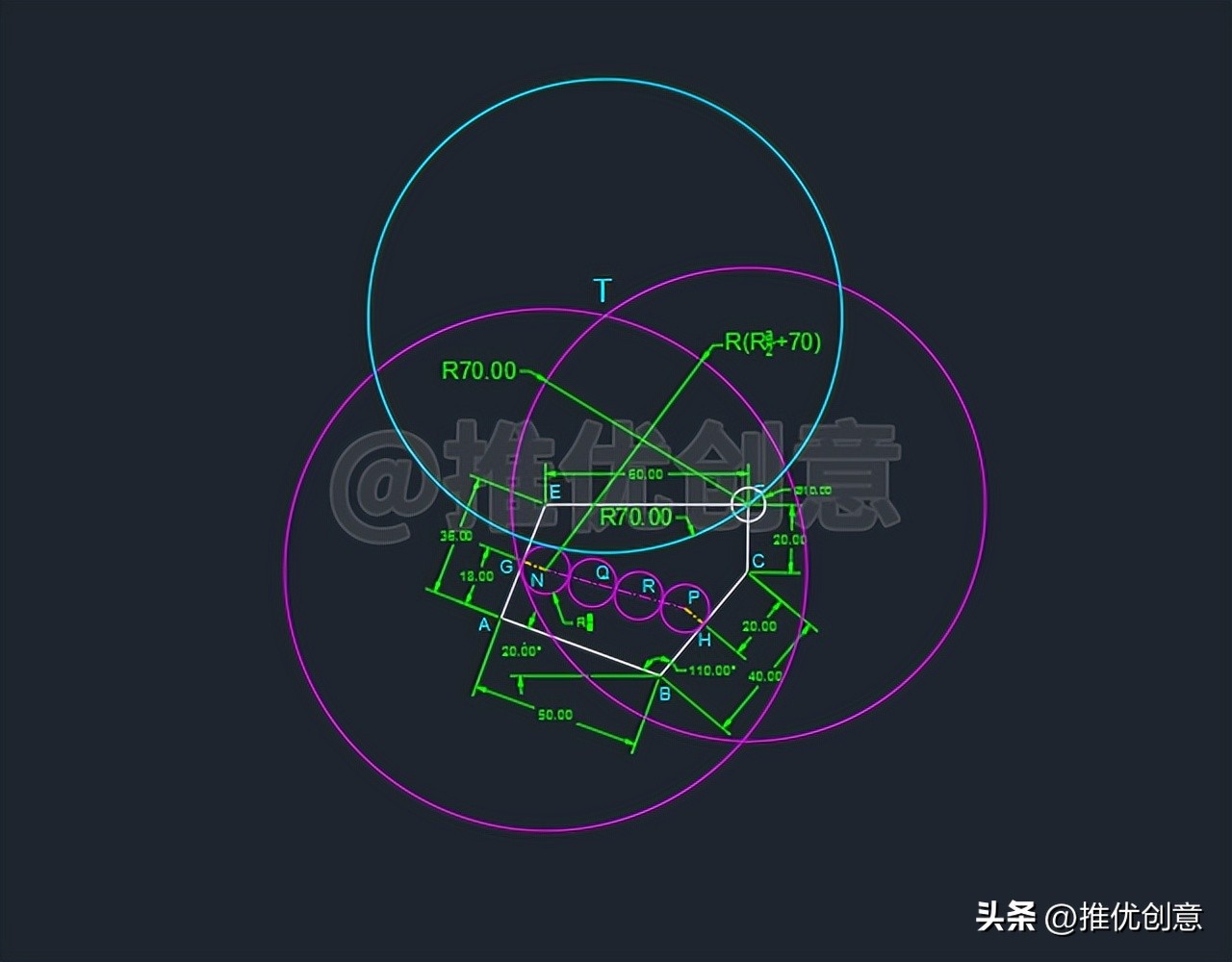

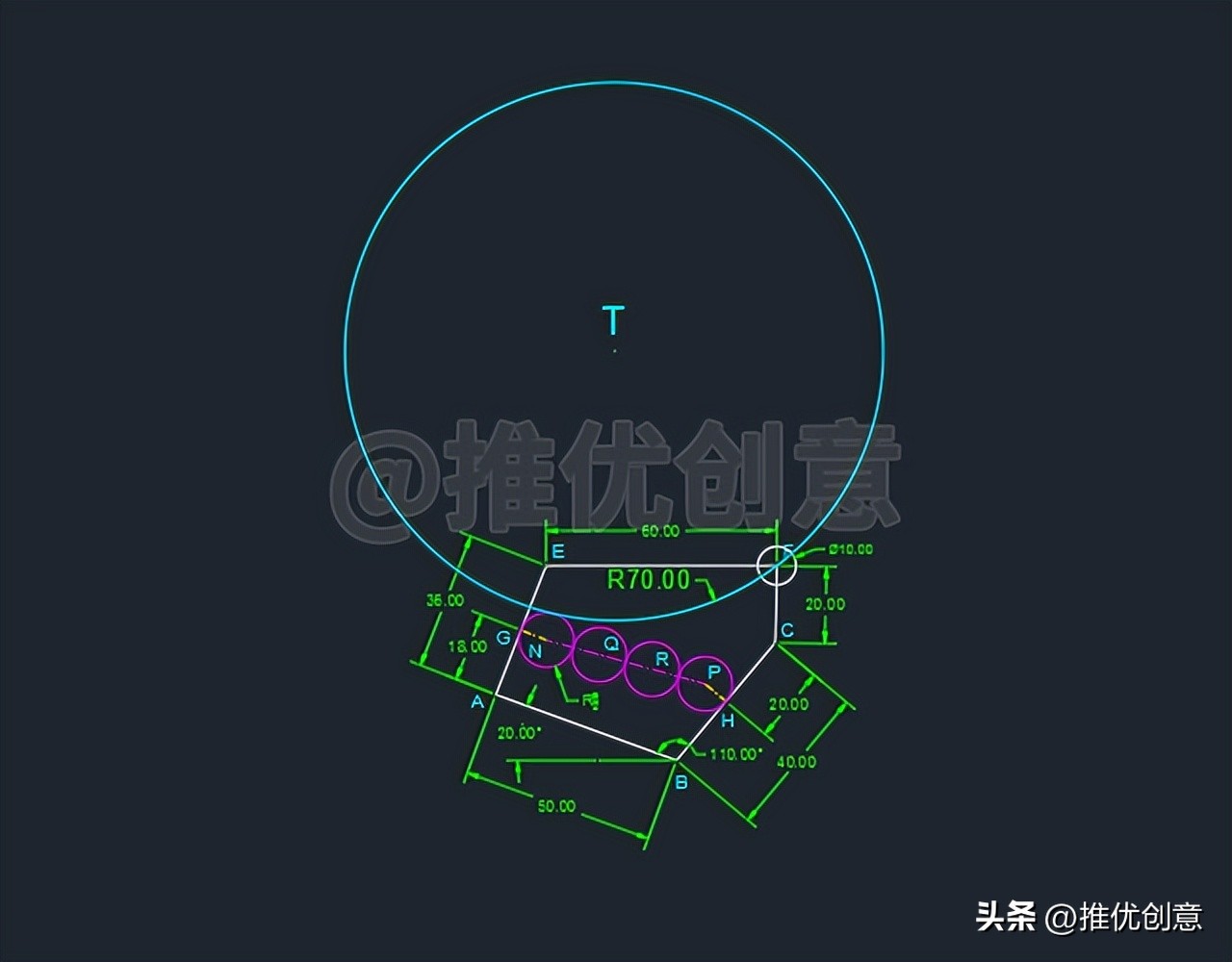

2.46、 要绘制的R70的圆的圆心 既在 红色外圆F 上，又在 红色外圆N 上，那么 它的圆心 就是 红色外圆F 与 红色外圆N 的 交点 ，所以命令行输入“ C ”后回车，启用“ 圆 ”命令，捕捉 交点T 为 圆心 ，绘制一个 半径 为 70 个单位的 青色圆T 。

由绘制过程可知， 青色圆T 与 红色内圆N 外切，经过 点F ， 半径 为 70 个单位， 满足原图的要求 。

2.47、 命令行输入“ E ”后回车，启用“ 删除 ”命令，将 红色外圆F 、 红色外圆N 删除掉，完成后如下图。

2.48、 命令行输入“ TR ”后回车，启用“ 修剪 ”命令，选择 红色圆N 、 白色水平线段EF 作为 修剪边界 后 回车 ，对 青色圆T 进行 修剪 ，完成后如下图。

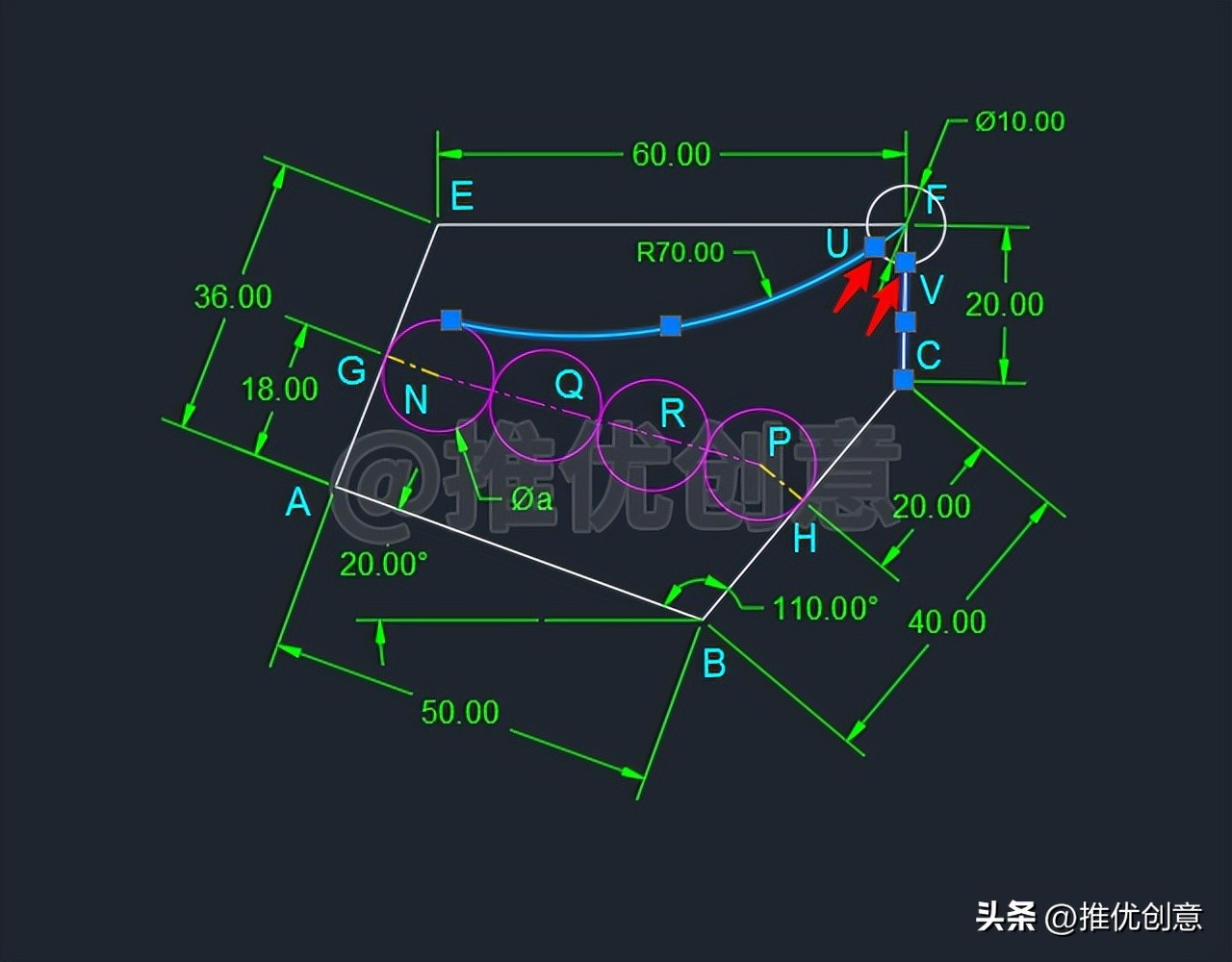

2.49、 命令行输入“ BR ”后回车，启用“ 打断 ”命令，将 R70青色圆弧 从 交点U 处 打断 ；将 白色线段FC 从 交点V 处 打断 。

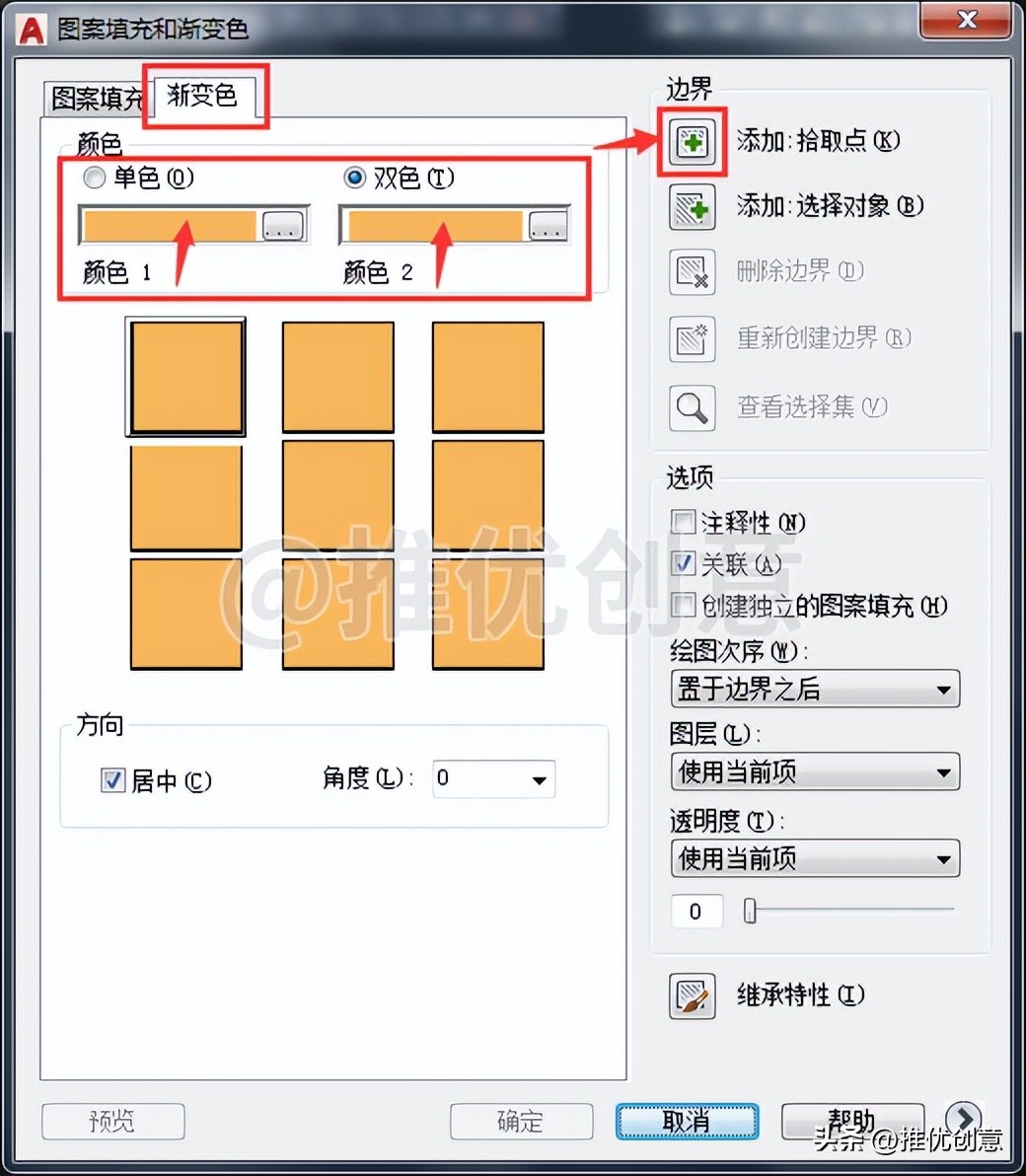

2.50、 命令行输入“H”后回车，调出“图案填充和渐变色”对话框，点选“渐变色”选项卡，在“颜色”栏点选“双色”，将“颜色 1”设置为“淡黄色”，“颜色 2”设置为“淡黄色”，单击右上角的“添加：拾取点”按钮。

2.51、 在要填充颜色的区域内部单击一下，可以预览到填充效果。

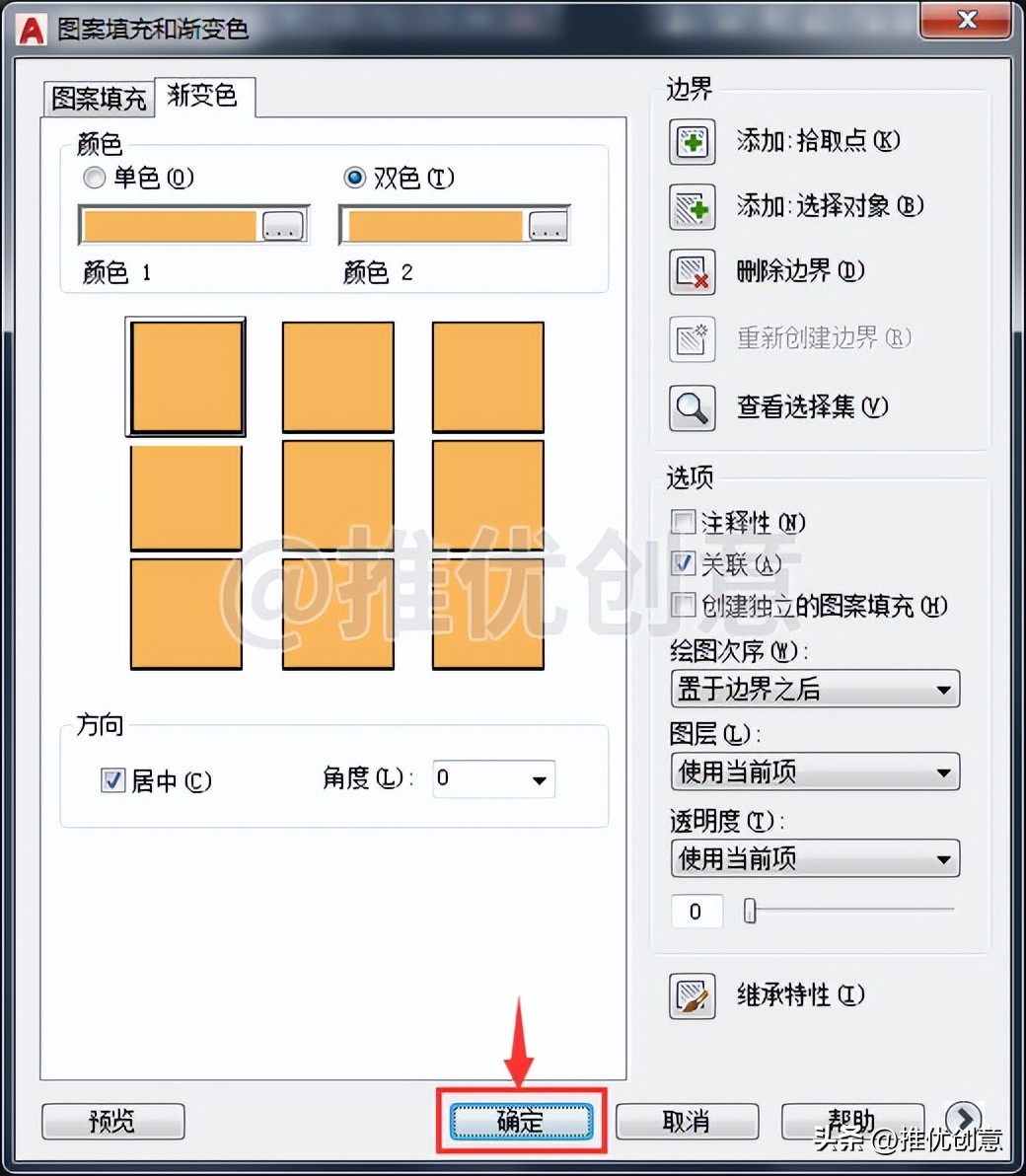

2.52、 觉得填充效果没有问题后点击“确定”。

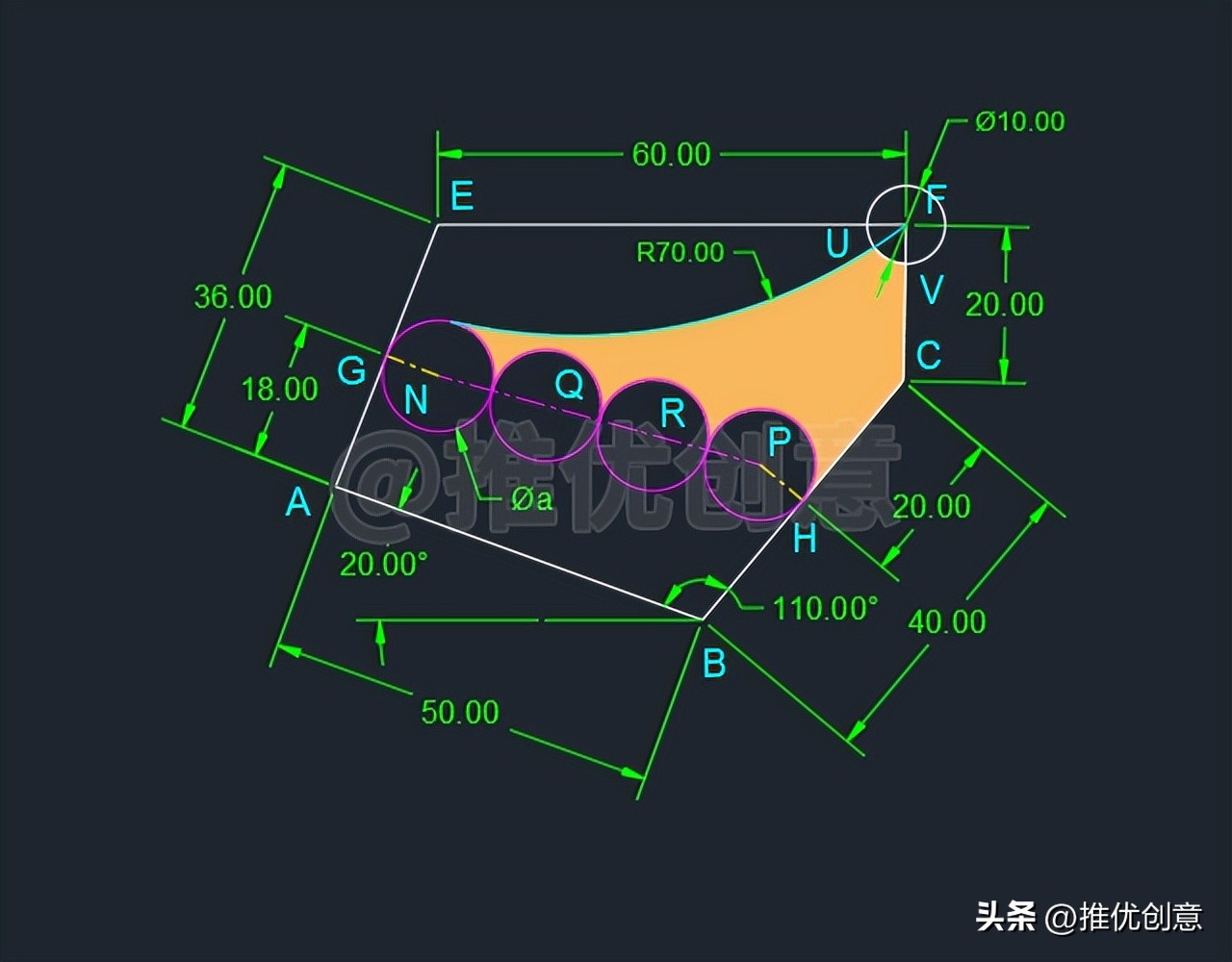

2.53、 颜色填充完成后如下图。

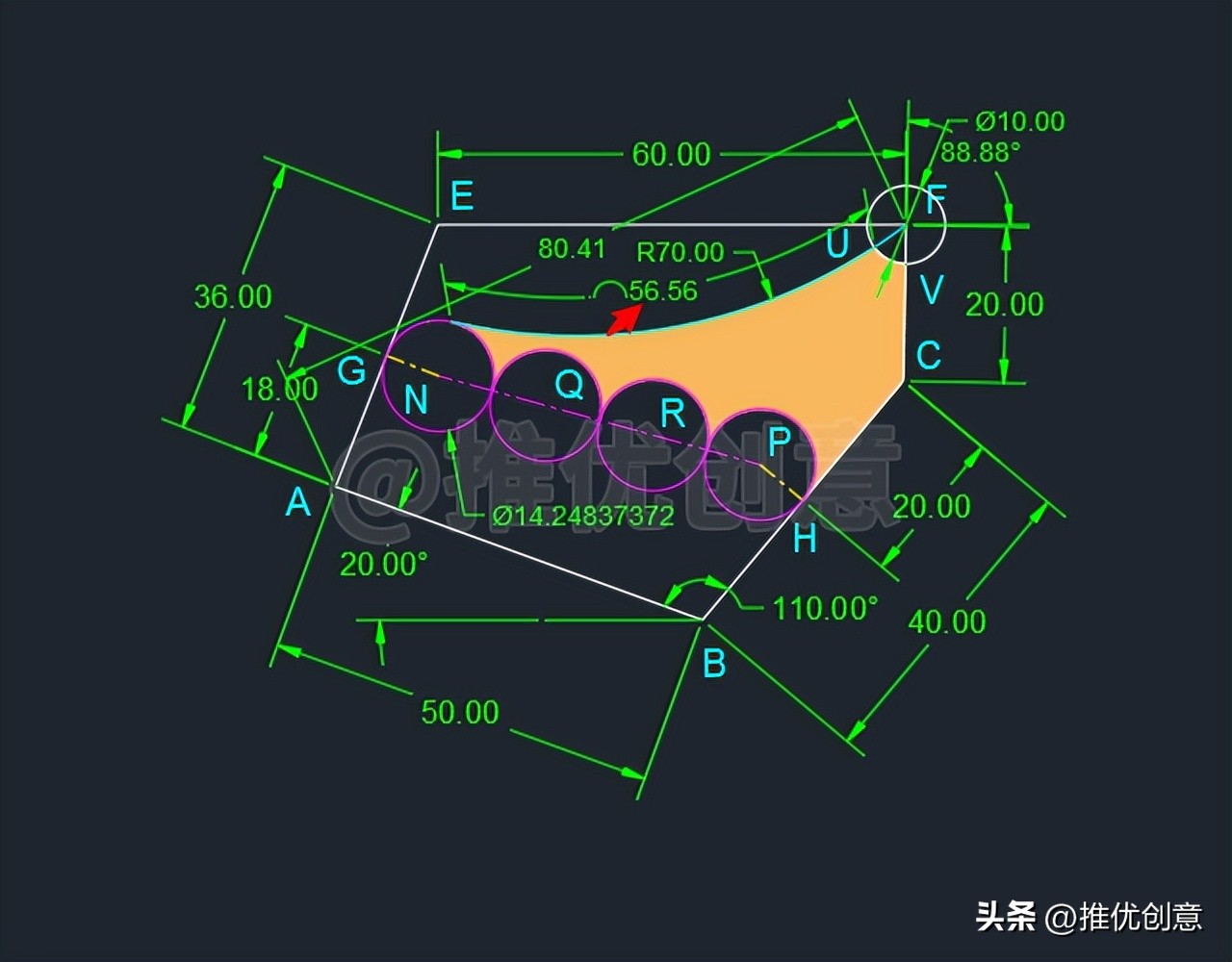

2.54、 命令行输入“ DDI ”后回车，启用“ 直径标注 ”命令，标注出 红色圆N的直径 ，即 a=14.24837372 。

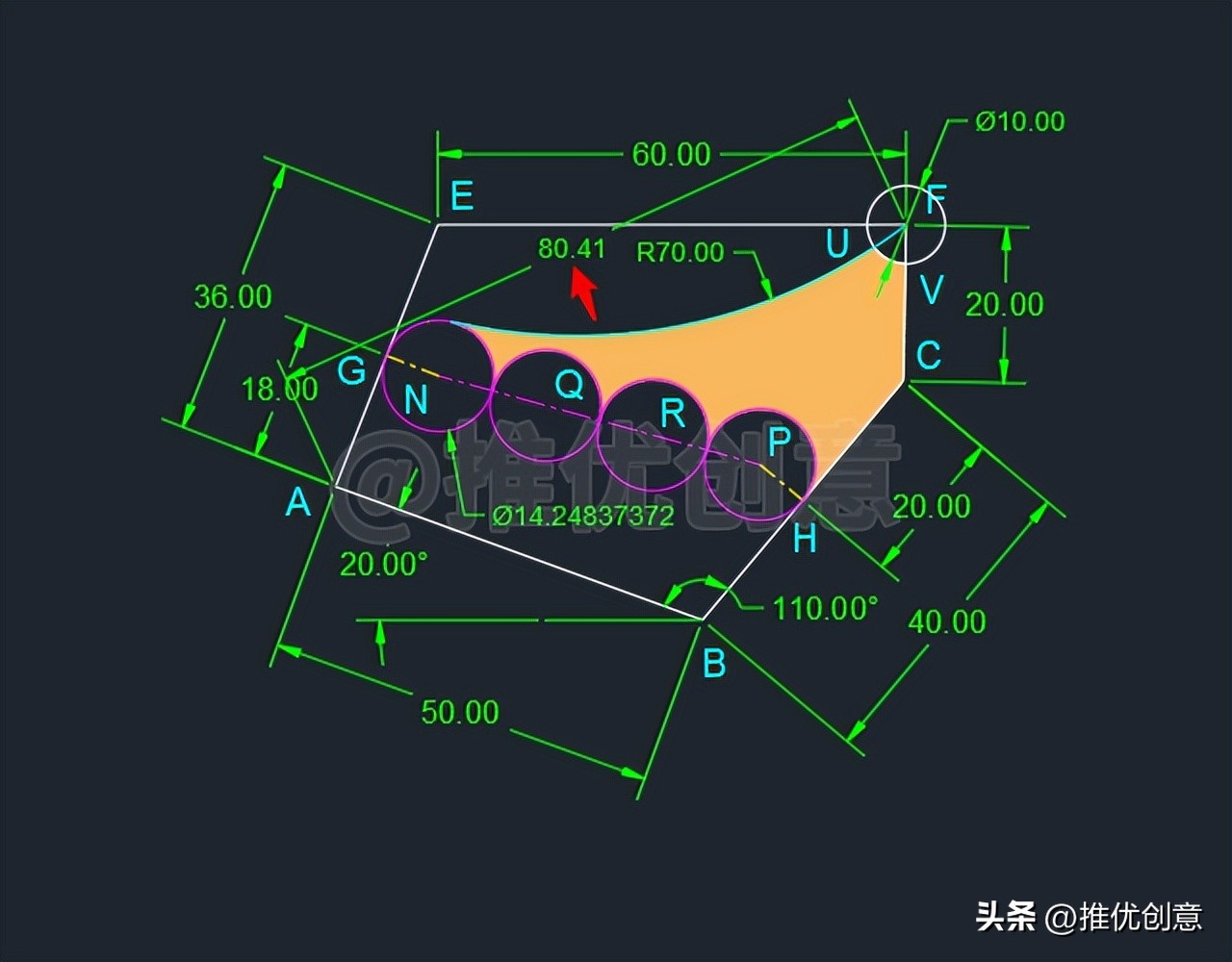

2.55、 命令行输入“ DAL ”后回车，启用“ 对齐标注 ”命令，标注出 点A与点F之间的距离 ，即 b=80.41 。

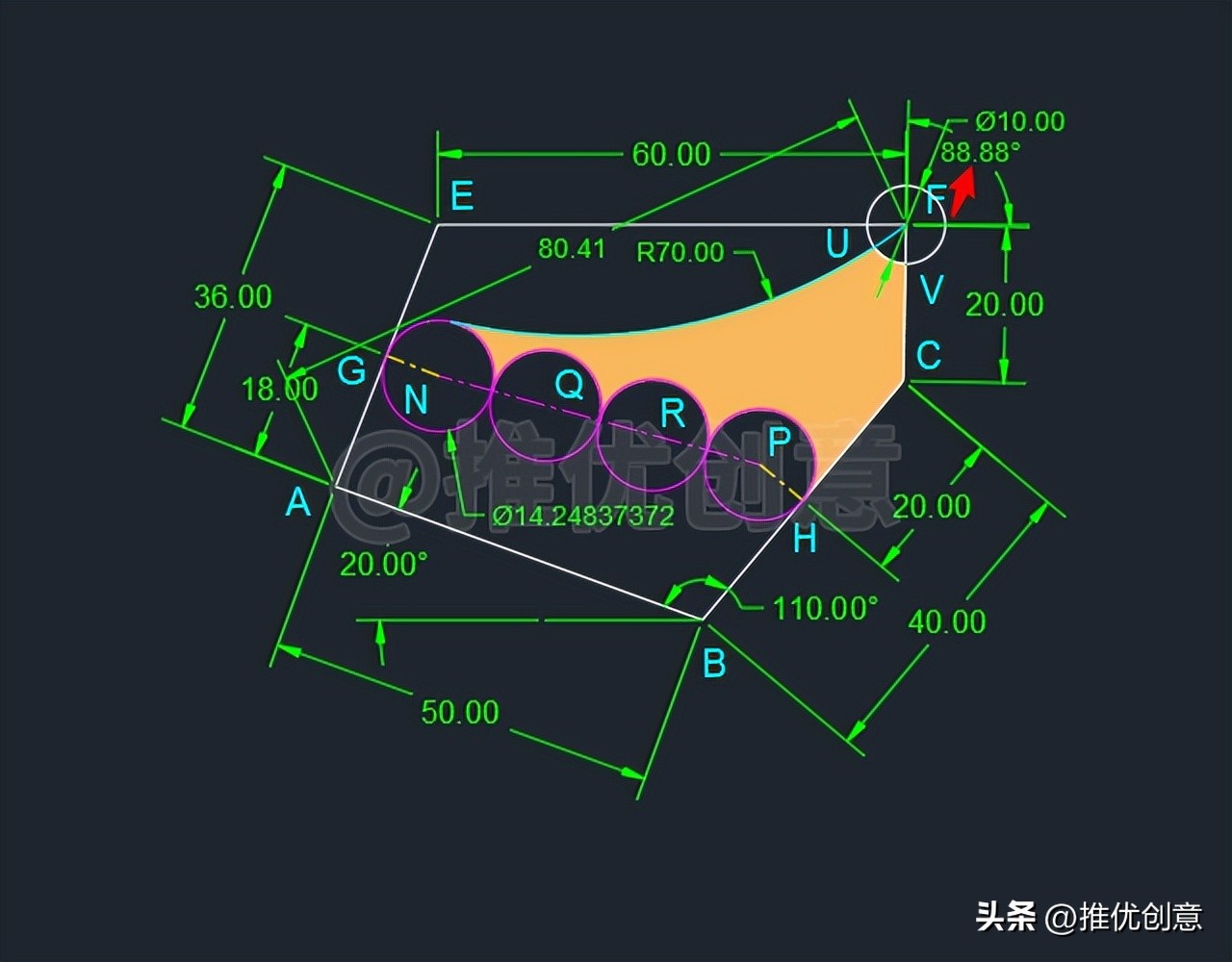

2.56、 命令行输入“ DAN ”后回车，启用“ 角度标注 ”命令，标注出 ∠EFC的角度值 ，即 c=88.88 。

2.57、 命令行输入“ DAR ”后回车，启用“ 弧长标注 ”命令，标注出 左边青色圆弧的长度 ，即 d=56.56 。

2.58、 选中淡黄色填充对象 ，命令行输入“LI”后回车，启用“查询”命令。

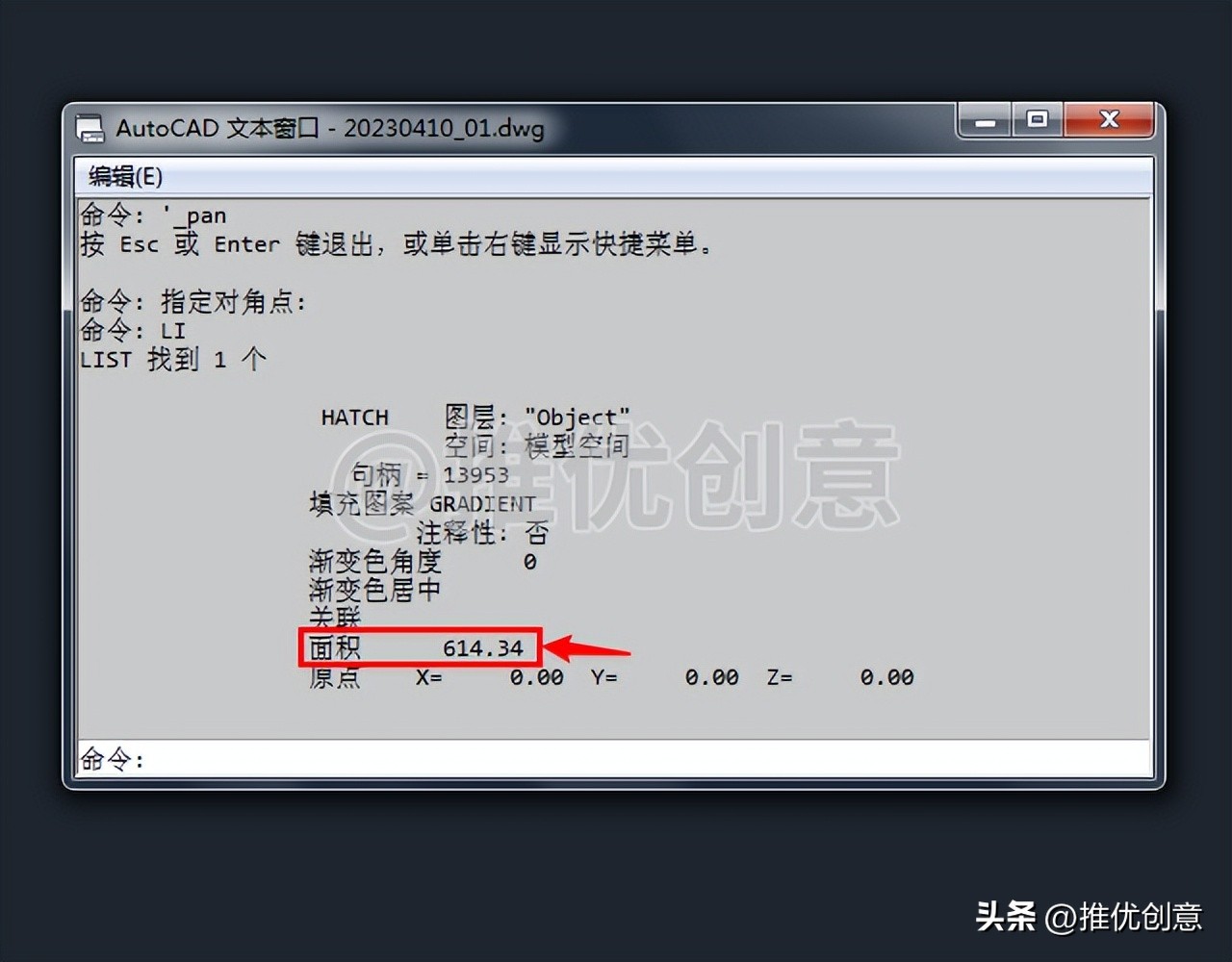

2.59、 在自动弹出的“AutoCAD 文本窗口”对话框中，可以看到淡黄色填充区域的面积为“614.34”。

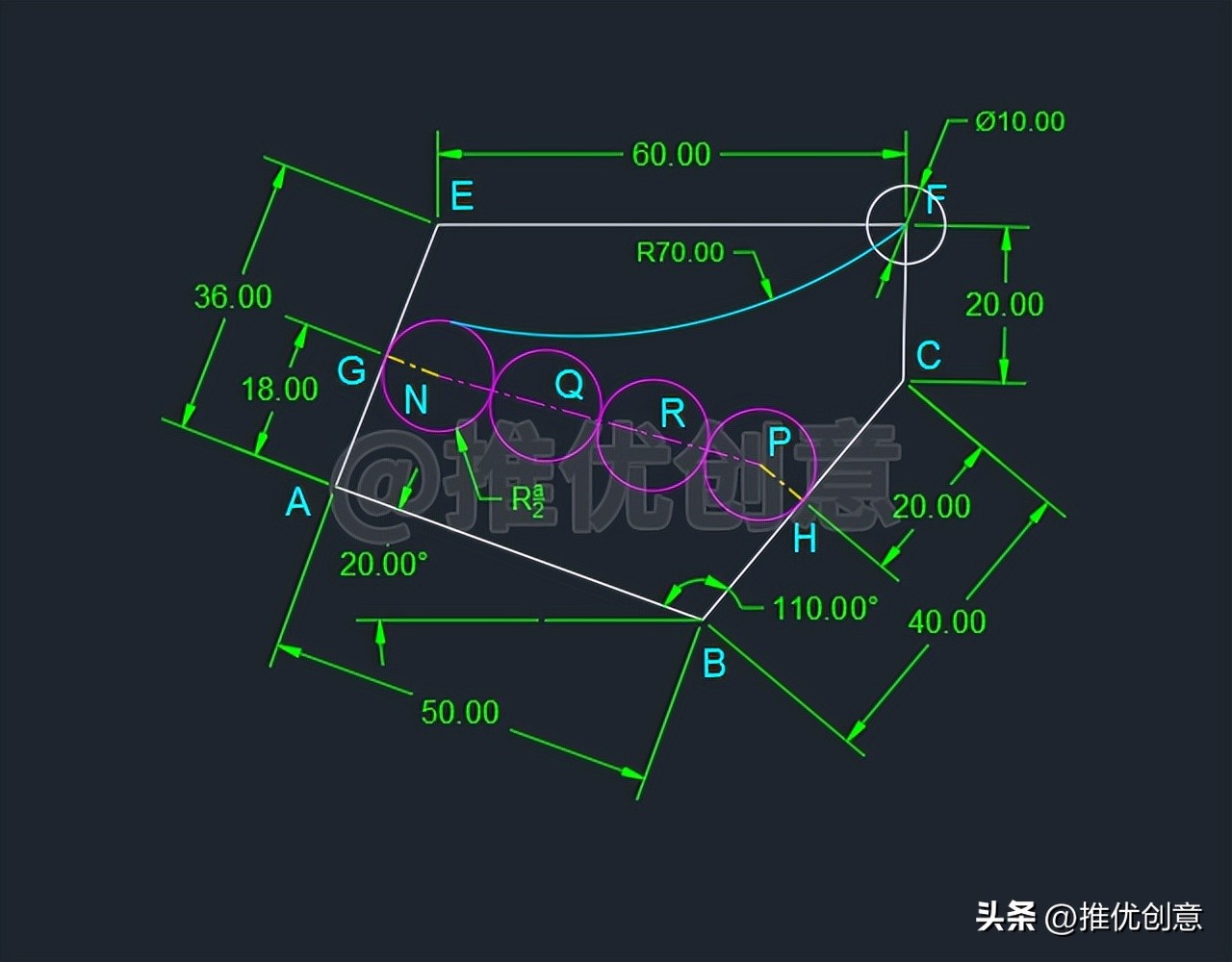

至此， 整幅图 绘制完毕。

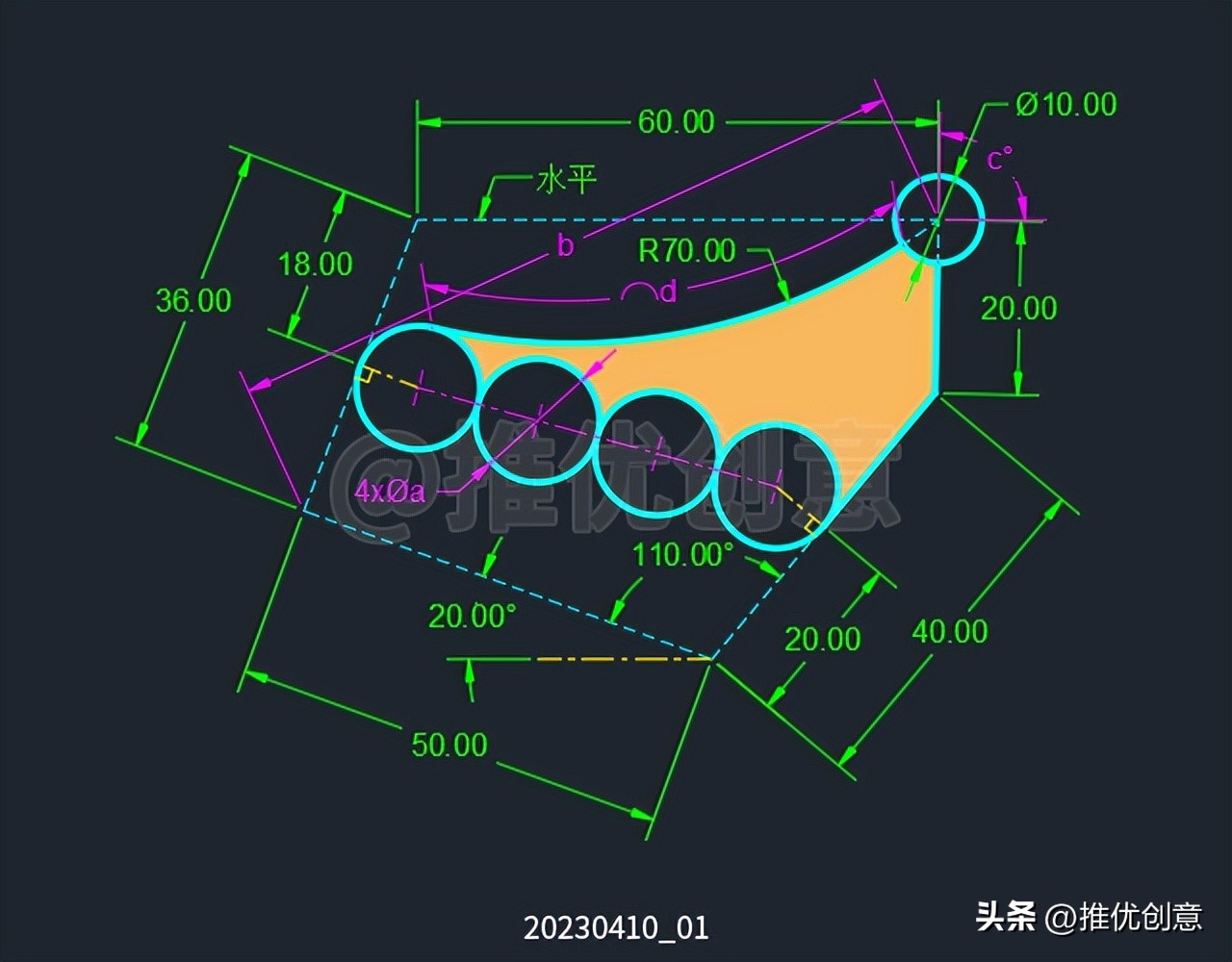

2.60、 使用“ 图层 ”管理图形， 标注尺寸 ，最终完成效果见下图
