电气设计说明书模板 (电气设计基本公式)

一.照度计算：

规范要求照度参照《建筑照明设计标准》GB50034-2004 5.1.1~5.4.2

照明功率密度参照《建筑照明设计标准》GB50034-2004 6.1.1~6.1.9

利用系数法照度计算公式

注：(1)当计算平均照度时Z=1;(2)维护系数取值详GB50034-2004.P13 4.1.6,其意义为原减光补偿系数的倒数

公式引自：《建筑电气设计手册》P404，16－1

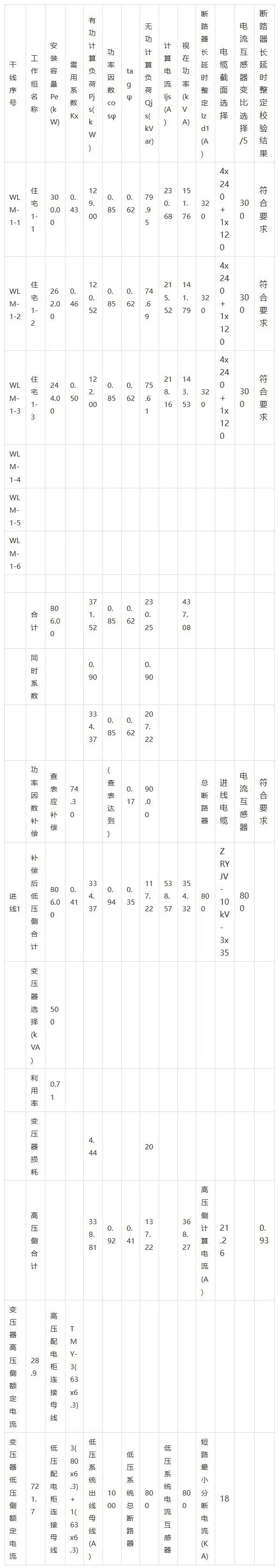

二.负荷计算：

需要系数法计算电流计算公式

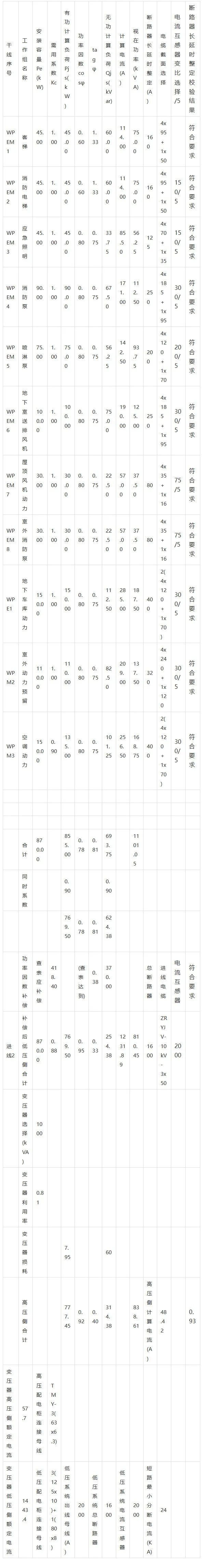

1.1#，2#，3#变压器负荷计算

2.4#变压器负荷计算

3.5#变压器负荷计算

3.消防负荷计算

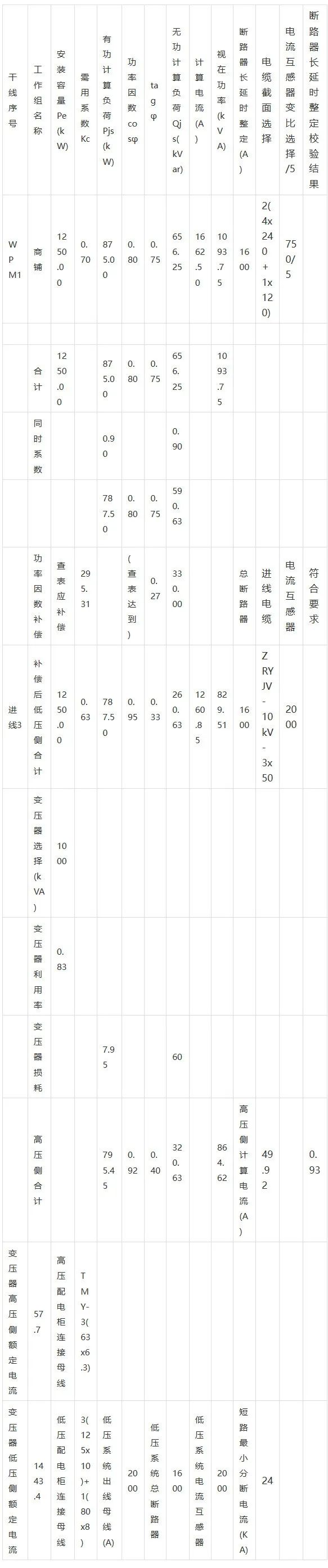

三.电压损失计算：

进户电源电压等级为10kV，建筑物内设变压器，建筑物内总电压损失按照5%校核

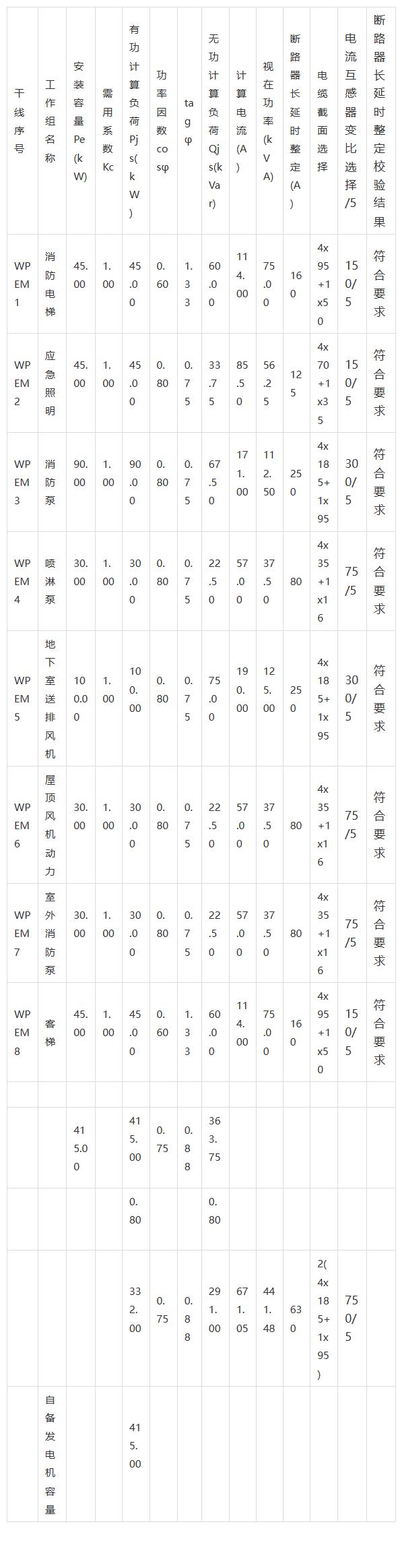

1.末端配电箱至用电设备线路电压损失计算（以最长线路为例）

2.本建筑物内干线电压损失计算

四.防雷计算：

防雷计算参照《建筑防雷设计规范》GB50057-94 2010年版 P59 附录A

办公建筑参照《办公建筑设计规范》(JGJ67-2006)第7.3.7条

雷击次数 N=kNgAe Ng=0.024Td1.3

校正系数K:一般情况=1；孤立建筑=2；金属屋面砖木建筑=1.7；处于低土壤电阻率的建筑=1.5

二类防雷：N>0.05次/a的重要及人员密集公共建筑；N>0.25次/a的住宅、办公楼等一般民用建筑

三类防雷：0.05≥N≥0.01次/a的重要及人员密集公共建筑；0.25≥N≥0.05次/a的住宅、办公楼等一般民用建筑

1. 建筑物防雷类别计算

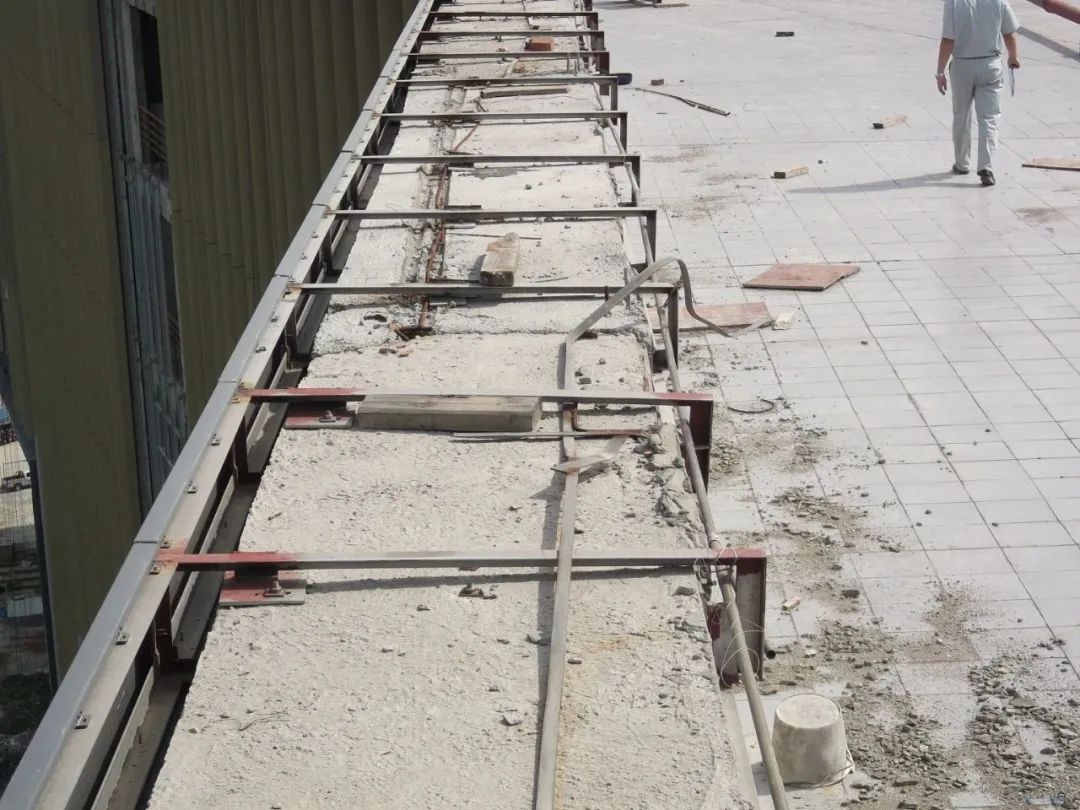

2.建筑物采用避雷网防护

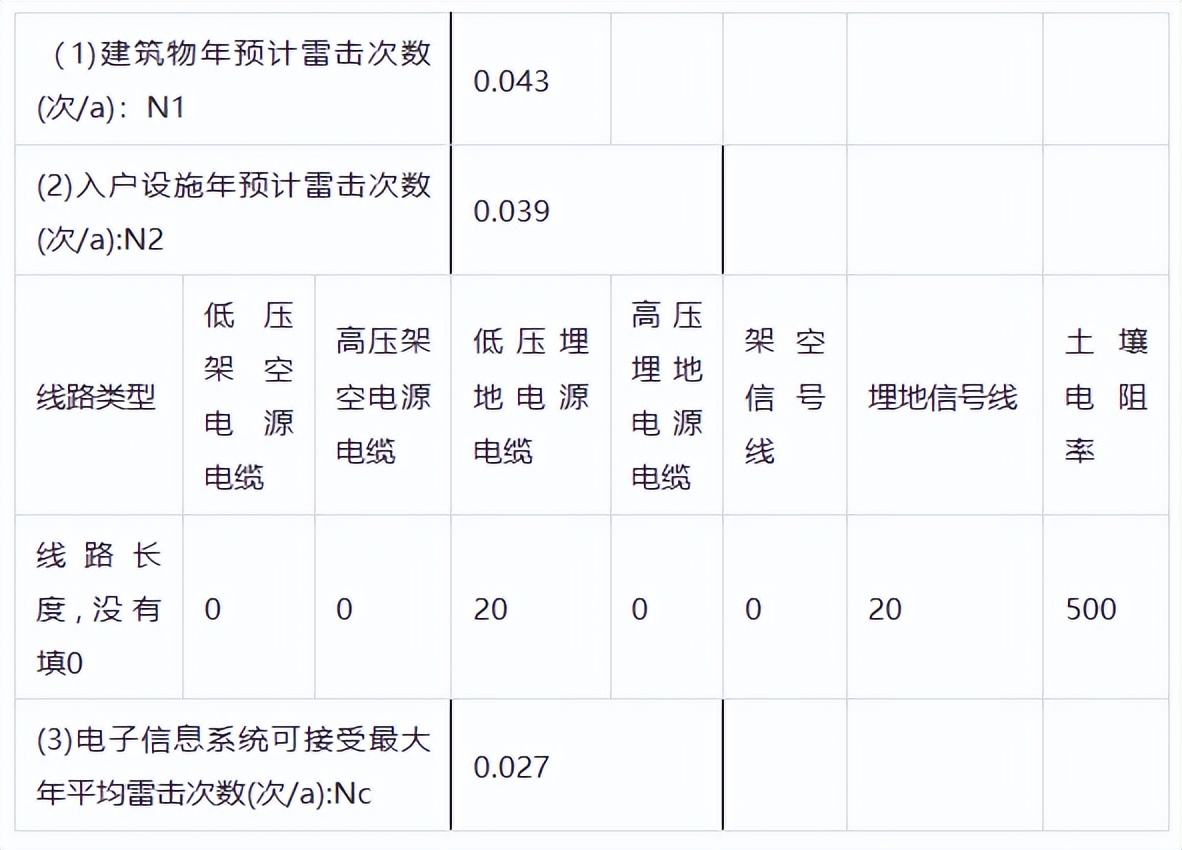

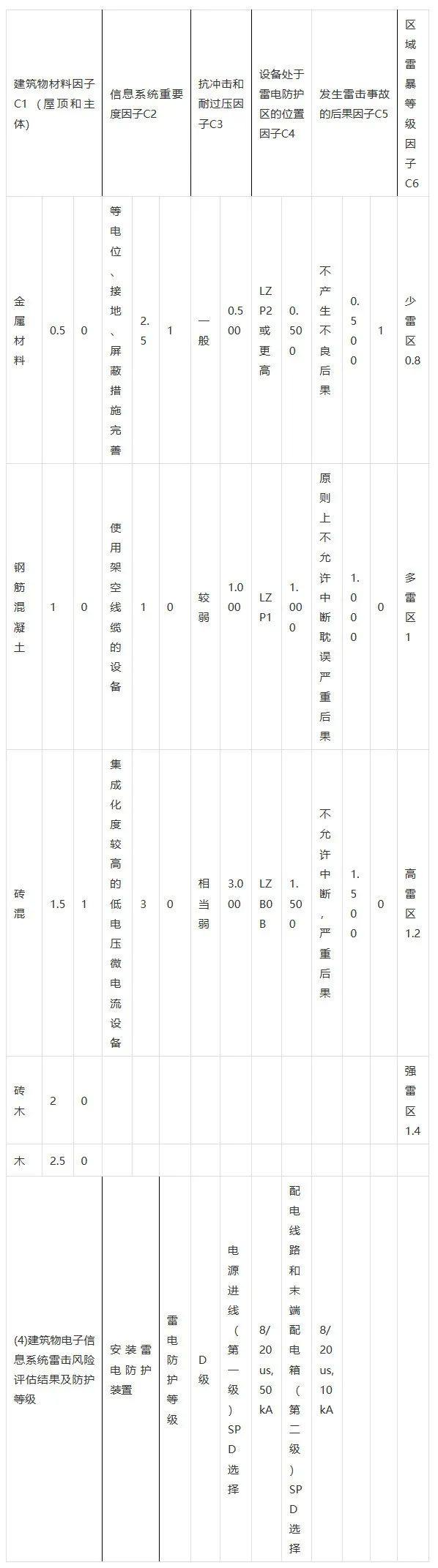

3.建筑物电子信息系统雷击风险评估计算

五.接地电阻选择：

接地电阻≤1欧姆
