Home Assistant+ESPHome设置ESP32-CAM相机[智能家居安防]

NO.1 使用场景

居家安防

1. 可视化门铃和户外监控摄像头
2. 室内监控摄像头，宠物跟踪
3. 遥控视觉避障小车，无人机等

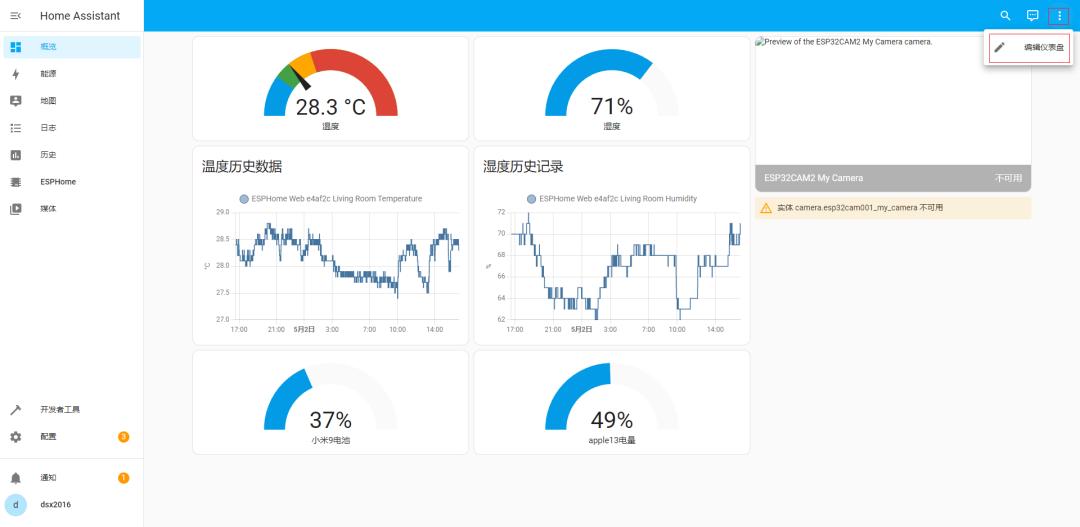

Home AssIstant效果演示

NO.2 物品准备

建议准备以下物品

1. 一个ESP32-CAM开发板（注意品牌买 Ai-Thinker(安信可) 的，不然可能会有各种问题）
2. 一个ESP32-CAM烧录底座（USB转TTL模块也行，但是不建议）
3. 各种形式安装的Home Assistant系统（本文使用树莓派3B）
4. 一个既可以充电又可以数据传输的USB数据线（不要买只充电的USB数据线）

NO.3 刷入ESP32CAM

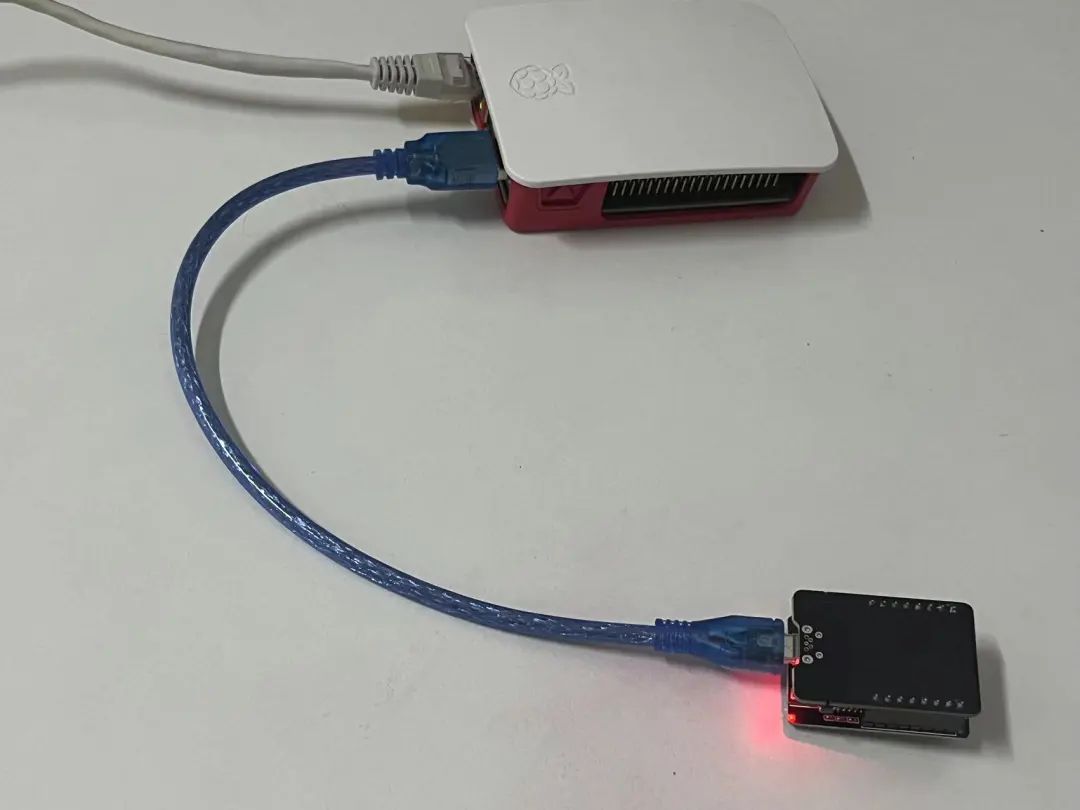

把ESP32CAM和烧录底座结合，并连接USB数据，USB线插入树莓派USB

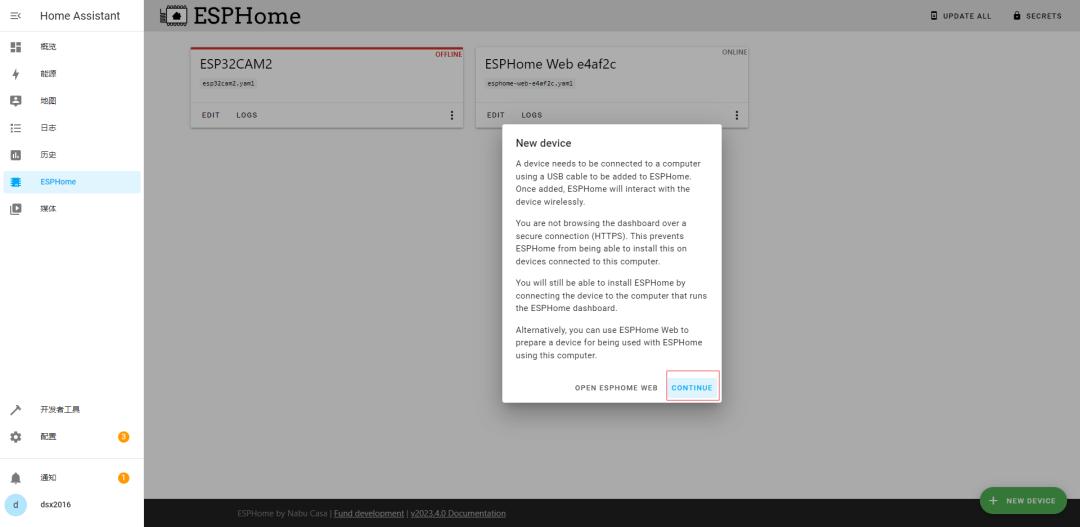

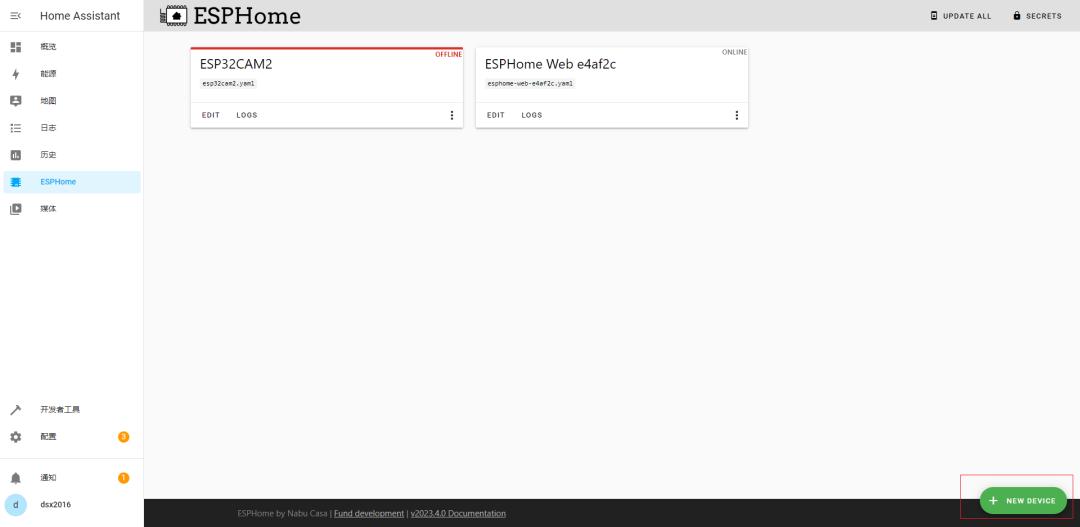

打开ESPHome，点击添加新设备

点击继续

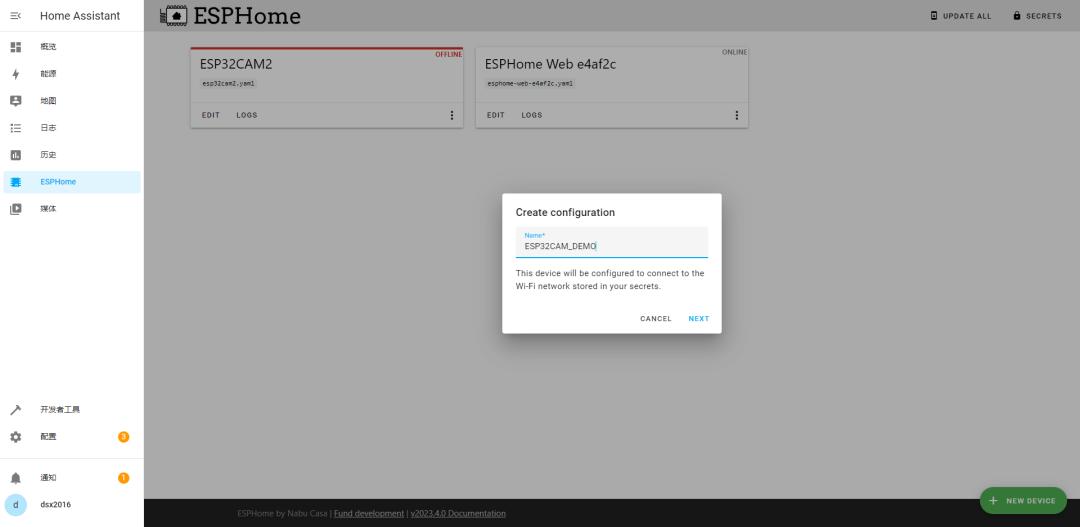

输入名称标识，点击下一步

选择ESP32

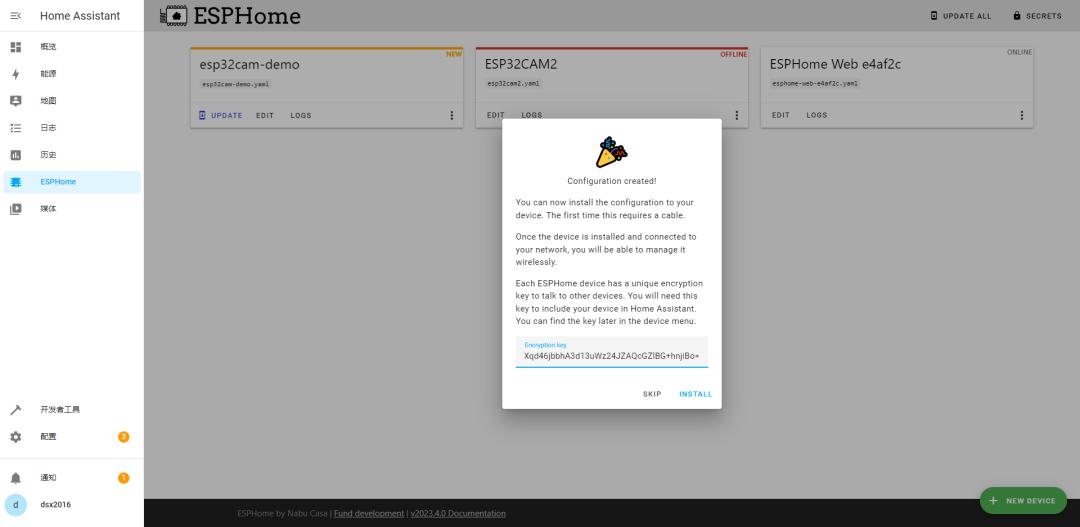

会提示配置成功

点击SKIP，暂时先不要安装

打开ESPHome关于ESP32CAM的文档

文档地址

https://esphome.io/components/esp32_camera.html

找打如下代码（带有关键字 Ai-Thinker ）

复制代码

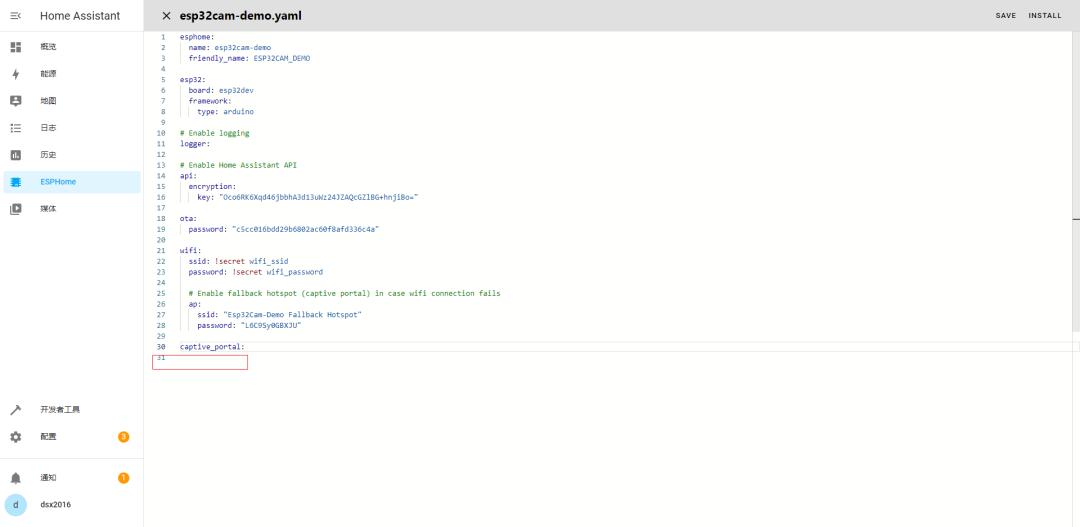

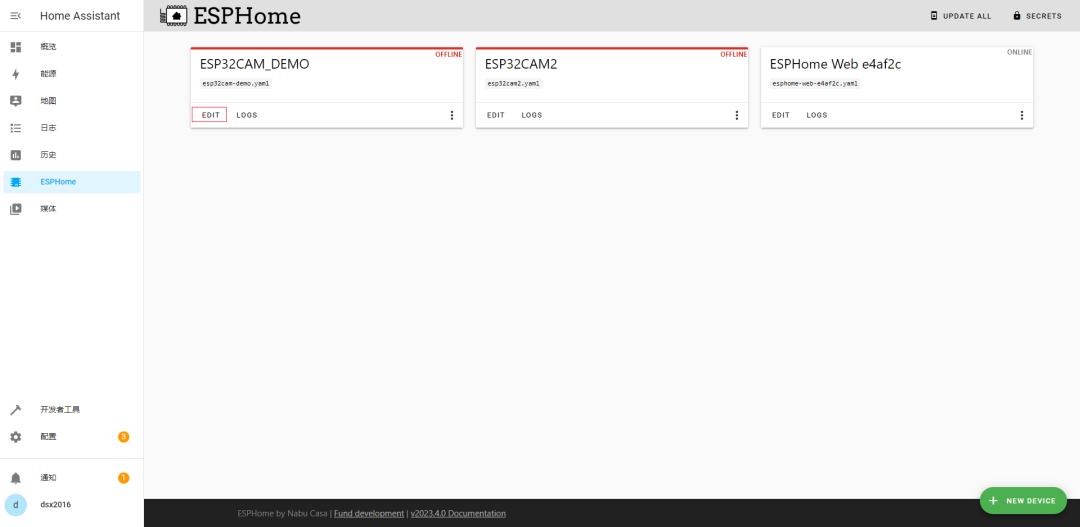

在Home Assistant中点击刚刚创建的设备EDIT，开启编辑模式

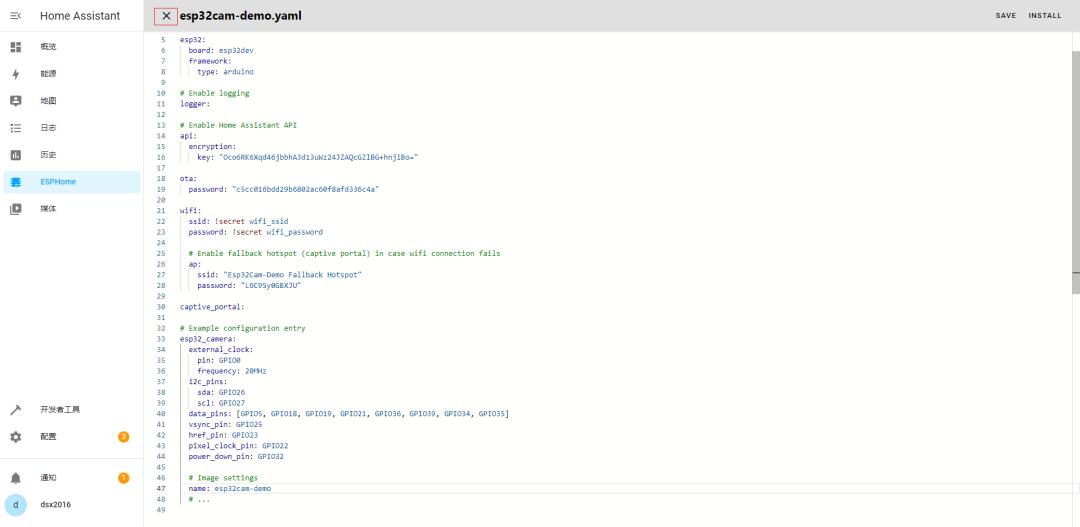

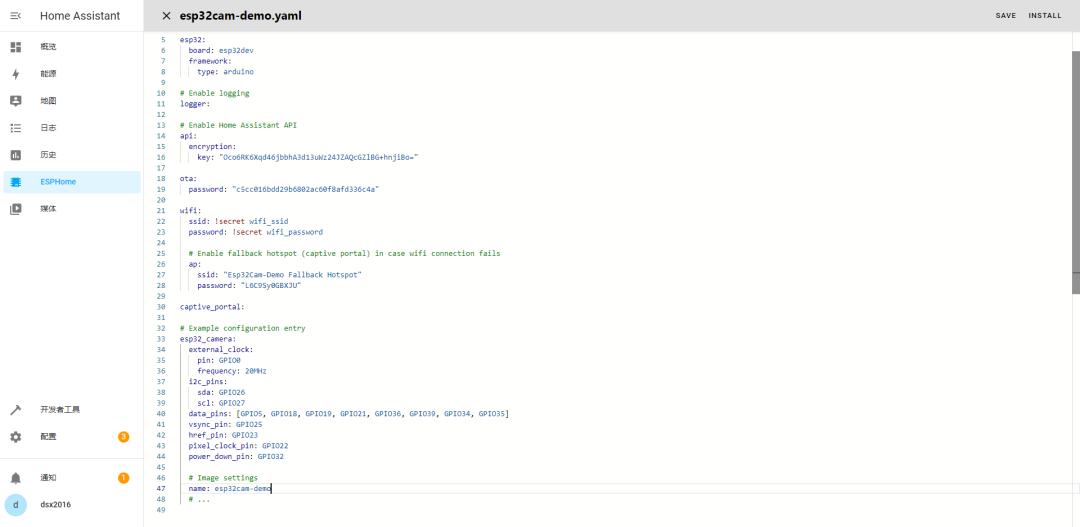

在最底部贴上刚刚复制的代码

点击SAVE后

再点击INSTALL

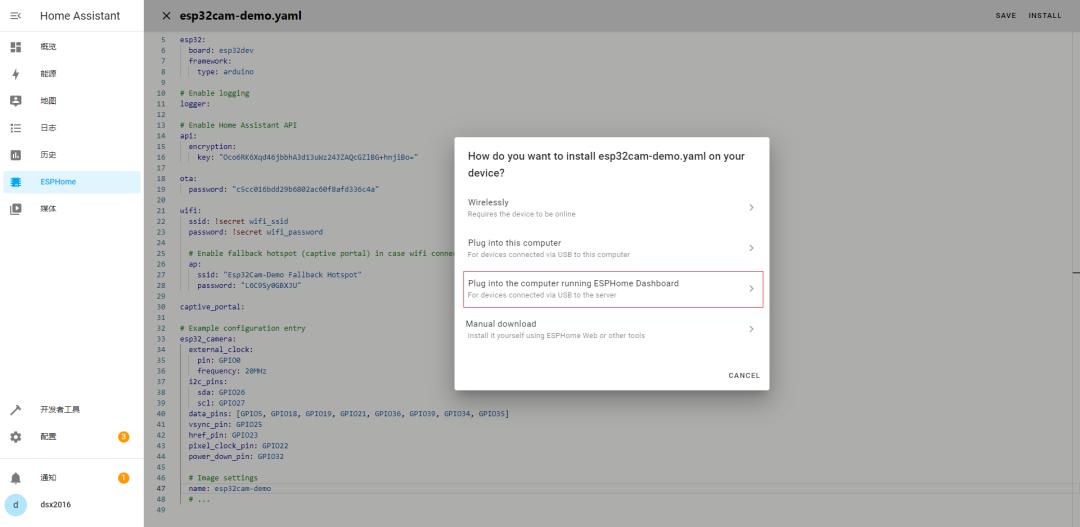

选择第三个，运行ESPHome的计算机（也就是本文的树莓派）

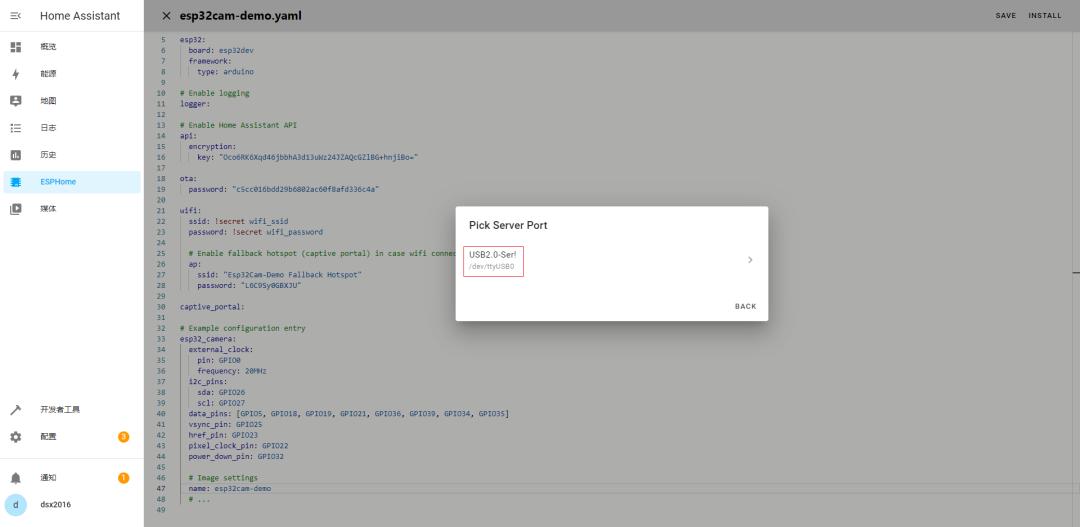

可以看到已自动检索到一个USB串口

点击这个串口

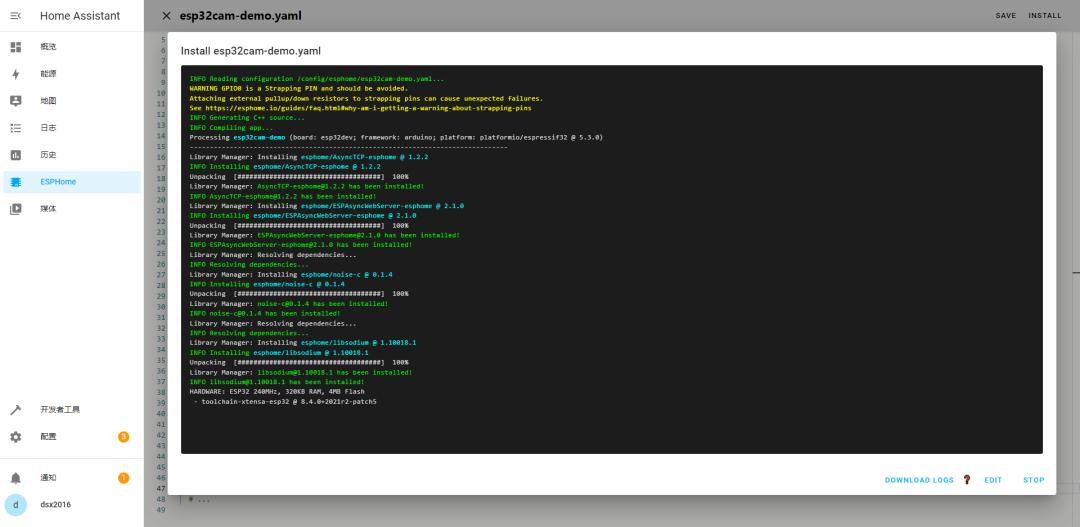

开始进行安装

不论网络好坏，ESP32会持续*载下**一些依赖库，并进行编译

经过多次测试，这个过程最少也要半小时到一个小时，需要耐心等待

*载下**完依赖，编译中

半小时后仍然在编译

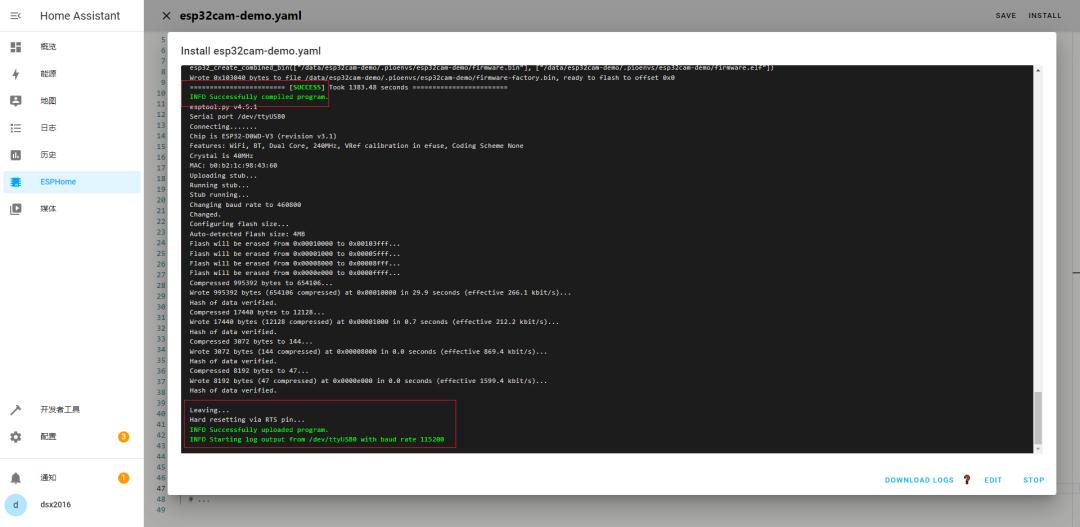

看到绿色的success提示就说明安装成功了

点击stop

点击左上角X按钮，关闭当前编辑模式

可以看到当前新创建的设备已经显示ONLINE正常运行了

注意：

这里很重要，设备运行在线并不代码设备正常使用，如果这里电源有问题

比如树莓派的USB供电不足，会导致摄像头无法正常工作

这里我尝试了换USB数据线，电源为树莓派USB，插座USB，以及充电宝USB

最后只有充电宝的USB能够正常使用ESP32CAM的相机组件正常运行

点击 配置-设备与服务

点击 设备

点击添加设备

输入关键词ESPHome

并点击ESPHome

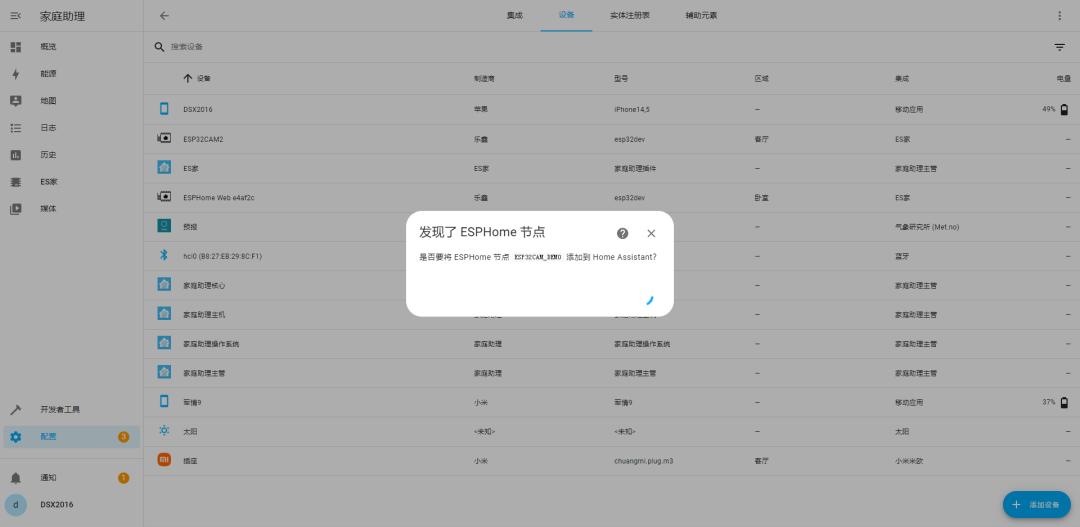

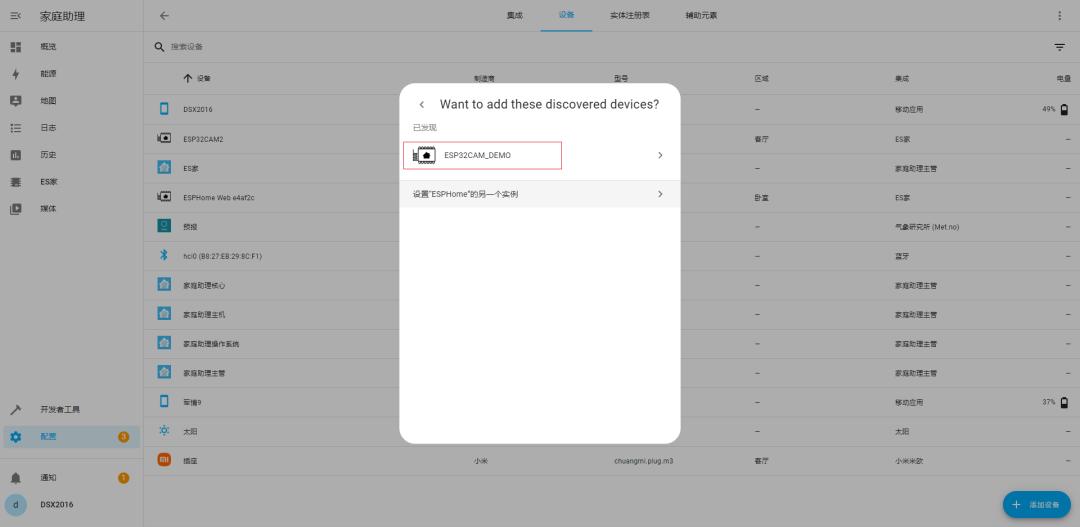

可以看到这里已经自动发现了刚刚刷入的ESP32CAM的设备

点击ESP32CAM_DEMO这个设备

点击提交

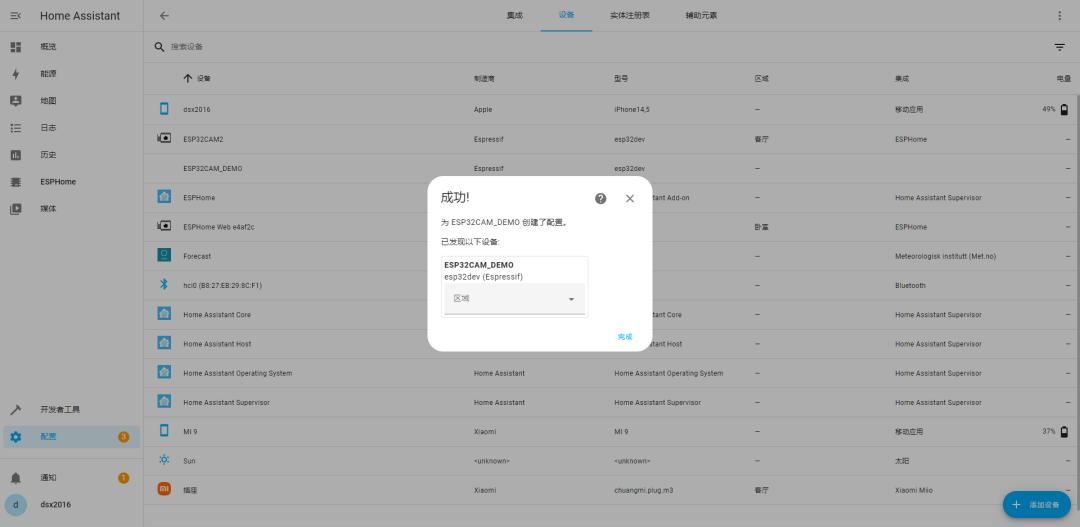

显示提交成功并创建了配置

继续选择区域

然后点击完成

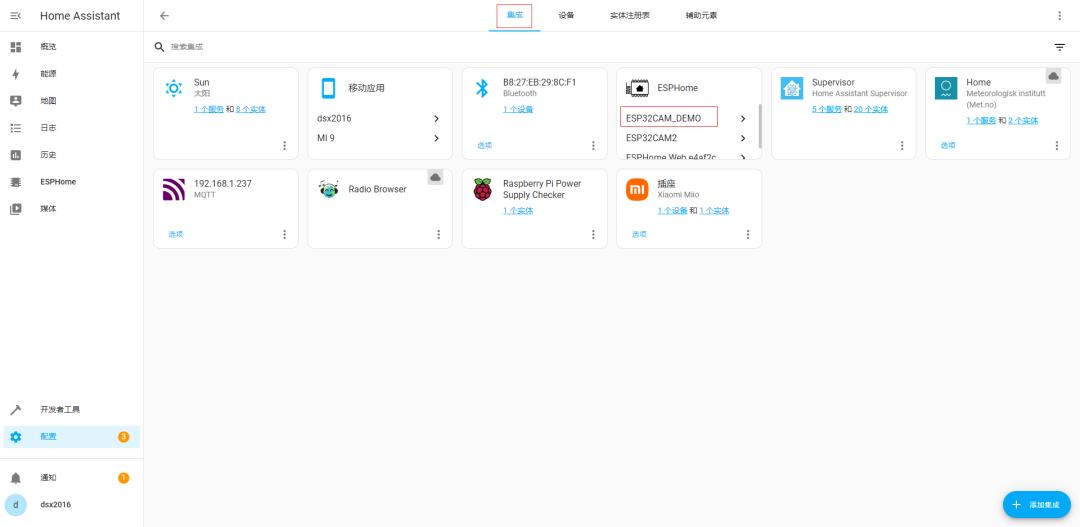

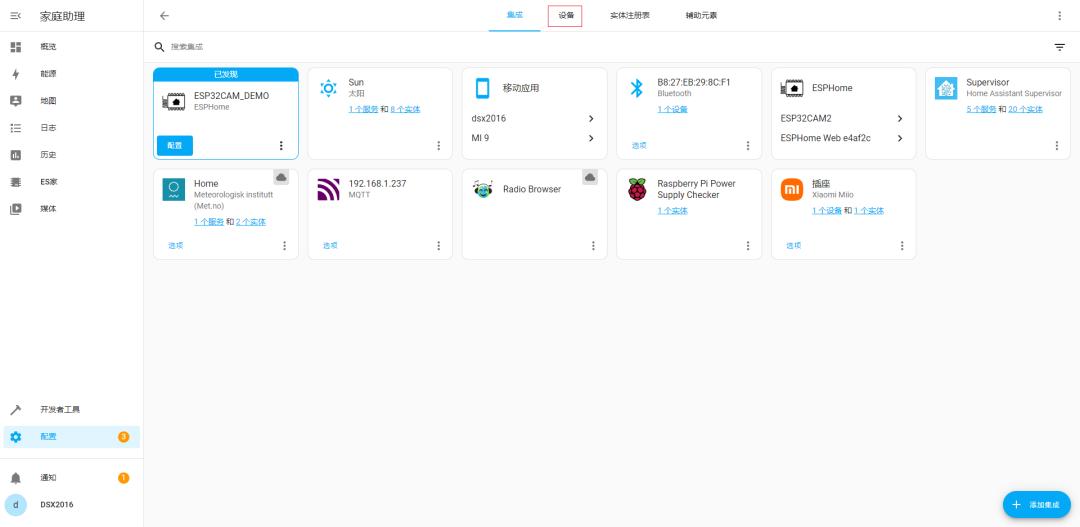

点击 集成 TAB可以看到ESPHome下面多了一个ESP32CAM—DEMO的设备

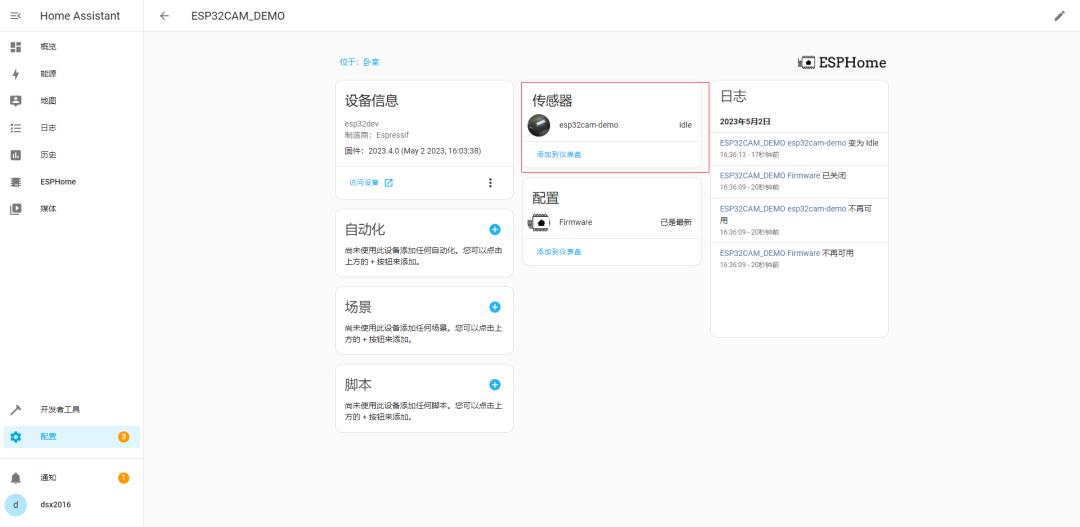

点击这个设备

点击红框中的文案

可以看到显示拍摄的图像

点击图像区域，可以看到

放大的图像

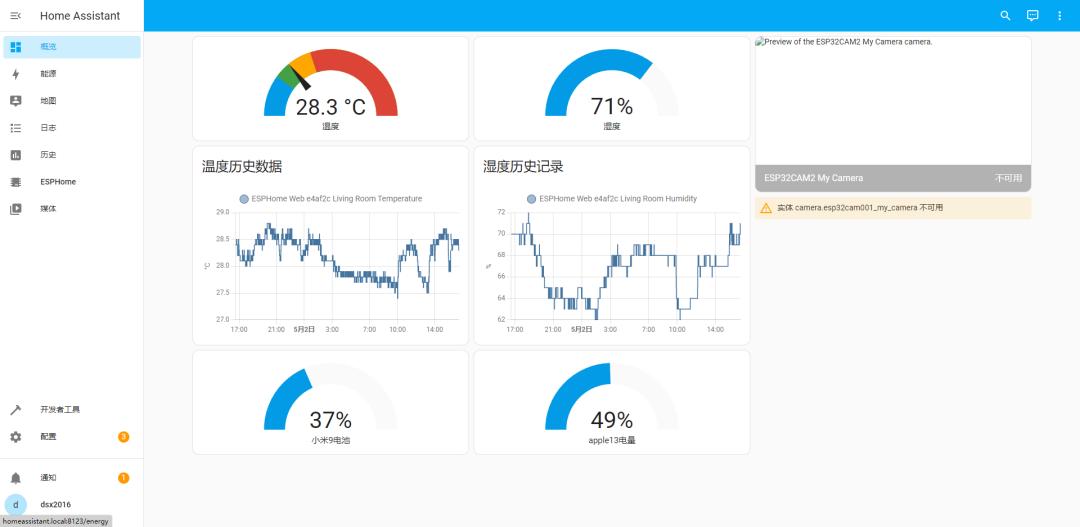

点击左侧的菜单栏-概览

点击编辑仪表盘

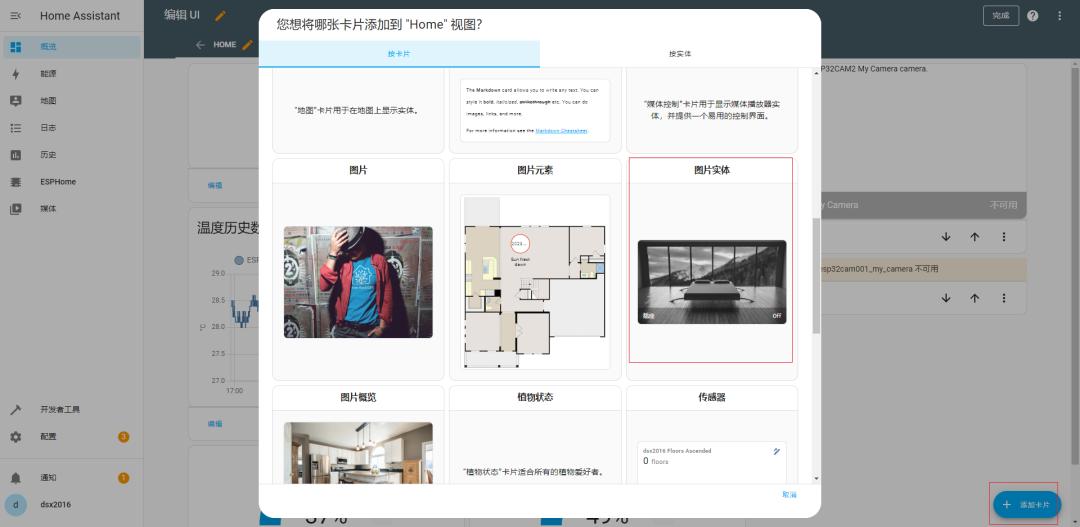

点击添加卡片，找到图片实体

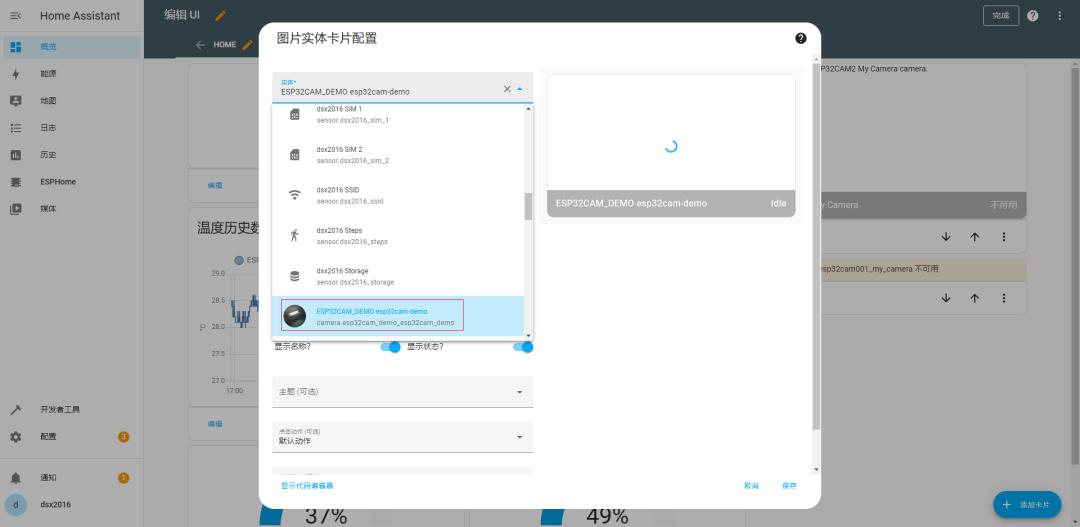

配置实体卡片

选中ESP32CAM_DEMO这个实体

设置名称等其他配置

点击保存

可以看到界面多了一个摄像头的区域

点击右上角完成

仪表盘配置成功

到此，Home Assistant+ESP32CAM设置相机就已经完成了

后面可以在相机组件中设置Home Assistant的自动化场景，比如定时上传照片等

NO.4 Tips

如果Home Assistant输入的ESPHome ESP32CAM的组件，但是显示只有一个实体，或者实体不可用，可能得原因是

1. 买的ESP32CAM是盗版或者第三方的，不是安信可的
2. 没有找到合适的电源，电源供电不足

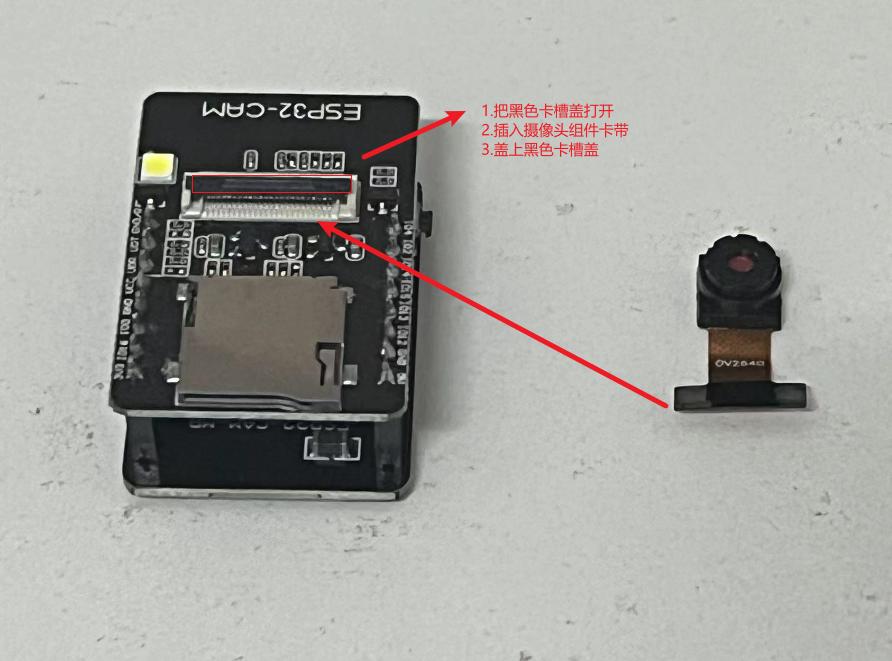

3. 摄像头配件本身损坏或者插入时接触不良（摄像头安装时，先把卡槽打开，再把摄像头卡带放进去，然后关上卡槽，不要直接硬插）

建议一开始就买2个或者以上的ESP32CAM，避免因为只有一个且卖家发货是坏品，导致不可用且无法排查

END.

文中有些Home Assistant细节可以参考以前的文章

《树莓派3B安装开源智能家居系统Home Assistant》

《Home Assistant设置ESPHome连接ESP32+DHT11温湿度传感器》
