一、教程安装资料

ESXI教程需用到StarWindConverter（虚拟机镜像转换）、OpenWRT镜像。需要工具请留下邮箱。

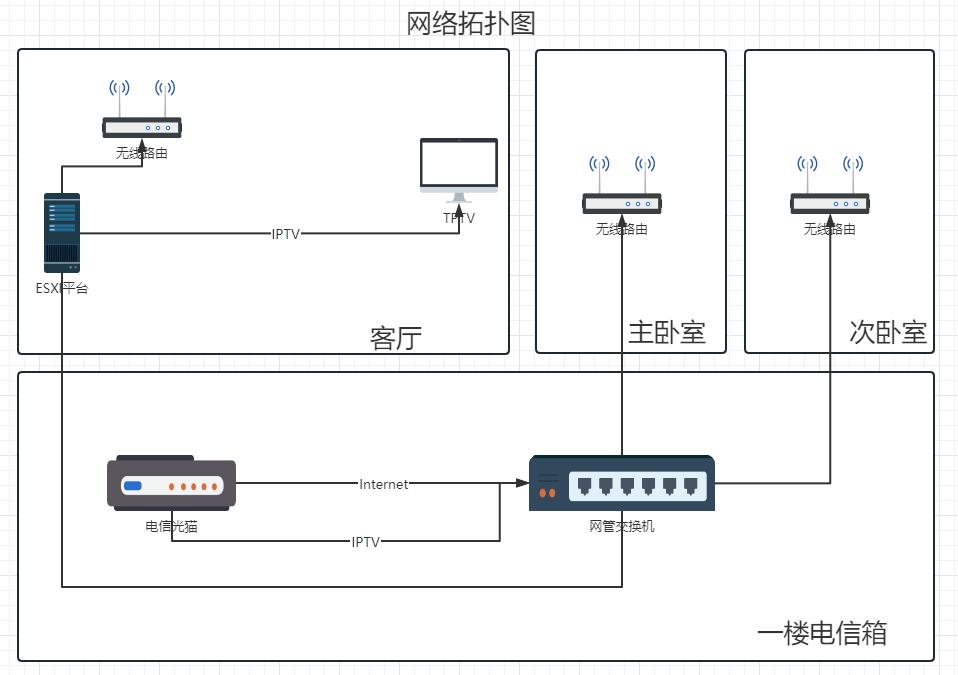

二、网络总拓扑图

三、OpenWRT安装

注：安装前，请先看《all_in_one教程之ESXI安装篇》，并安装ESXI；

（一）OpenWRT系统准备

• 安装“StarWind V2V Image Converter”软件，并运行；

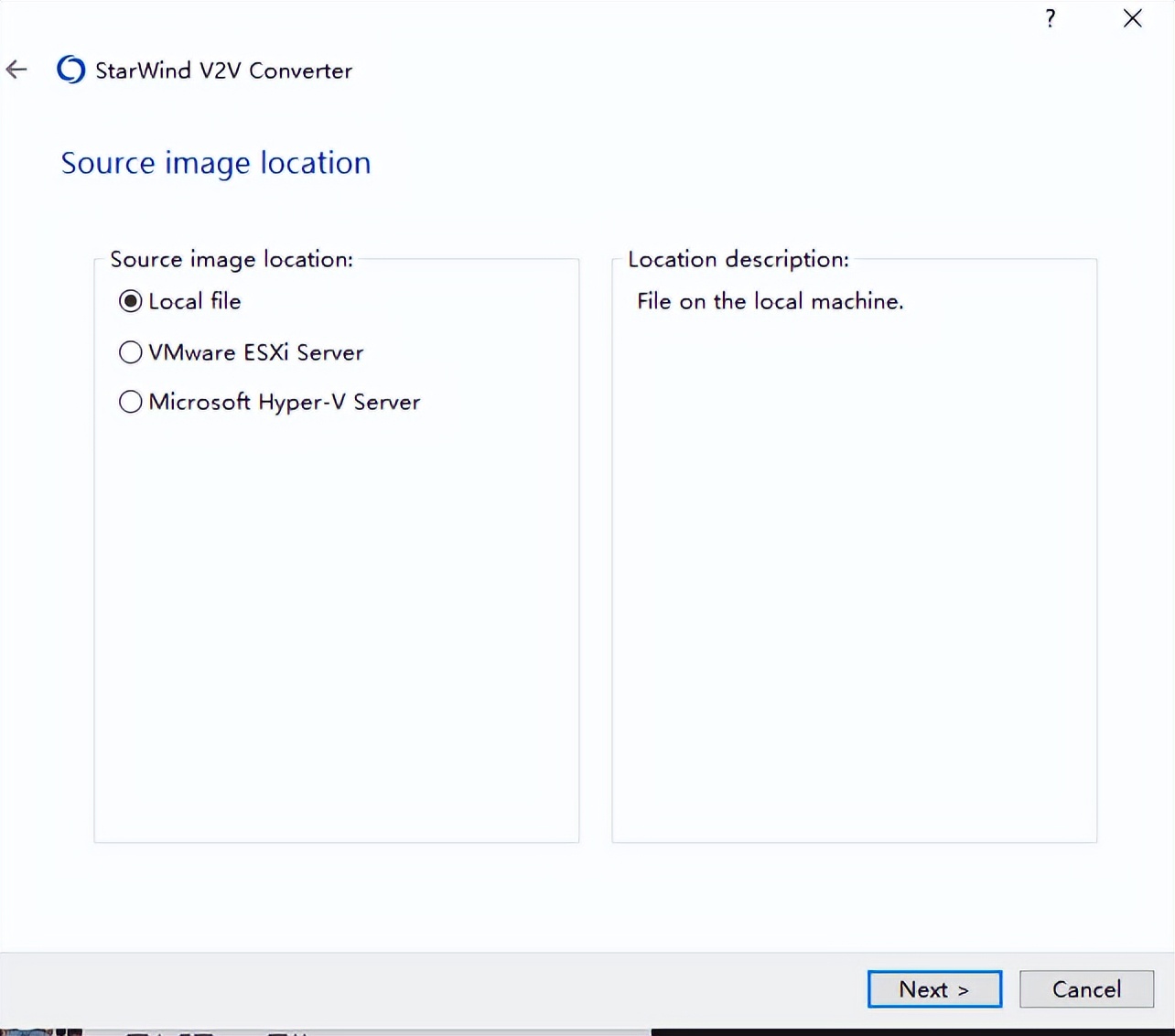

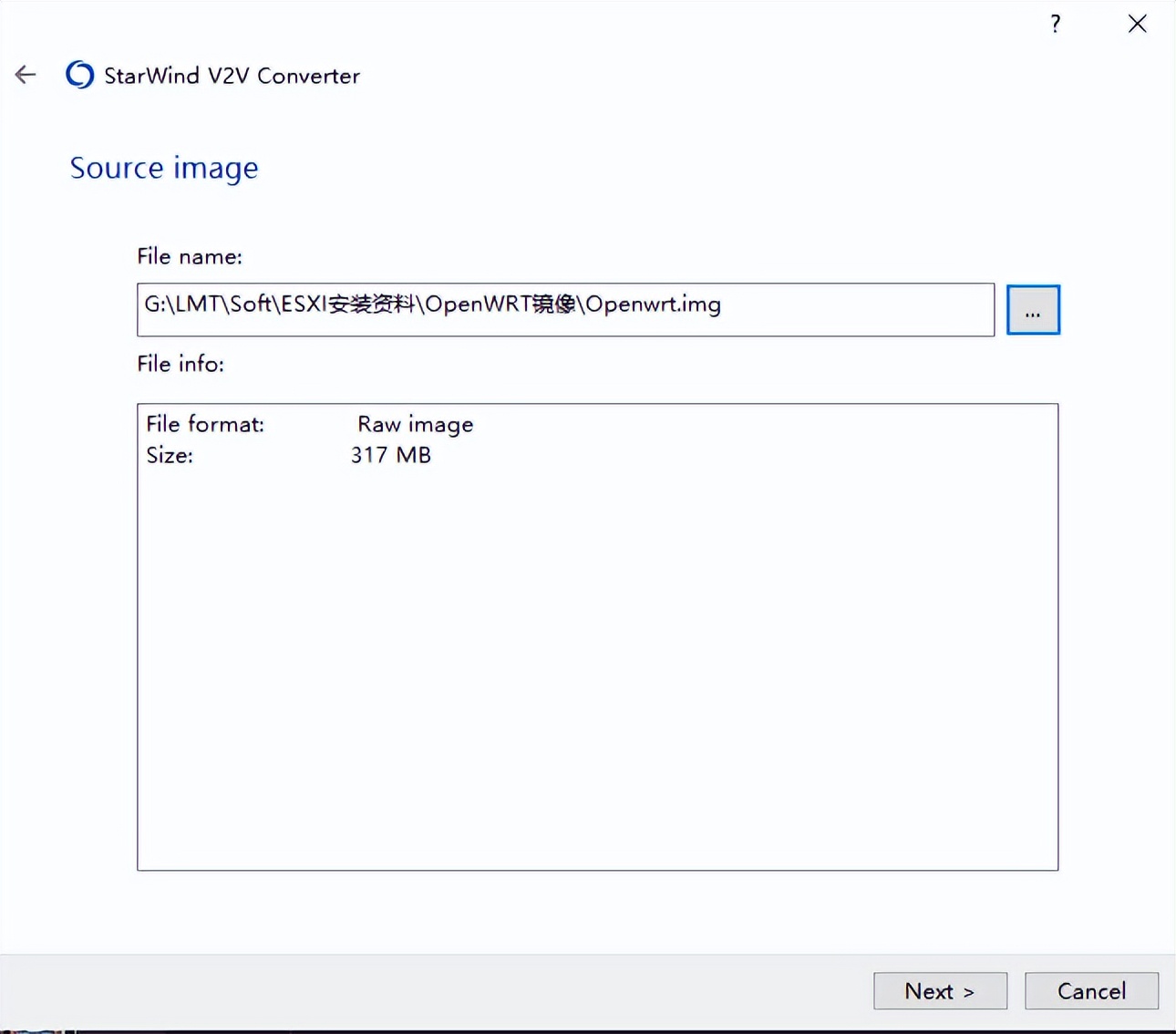

• 选择“Local file”，并下一步，选择需要转换的OPENWRT景象，并下一步

• 选择转换为“VMware ESX server image”，并一直下一步，最后得到系统安装镜像“Openwrt.VMDK”和“Openwrt-flat.vmdk”，至此完成镜像转换。

（二）端口组添加

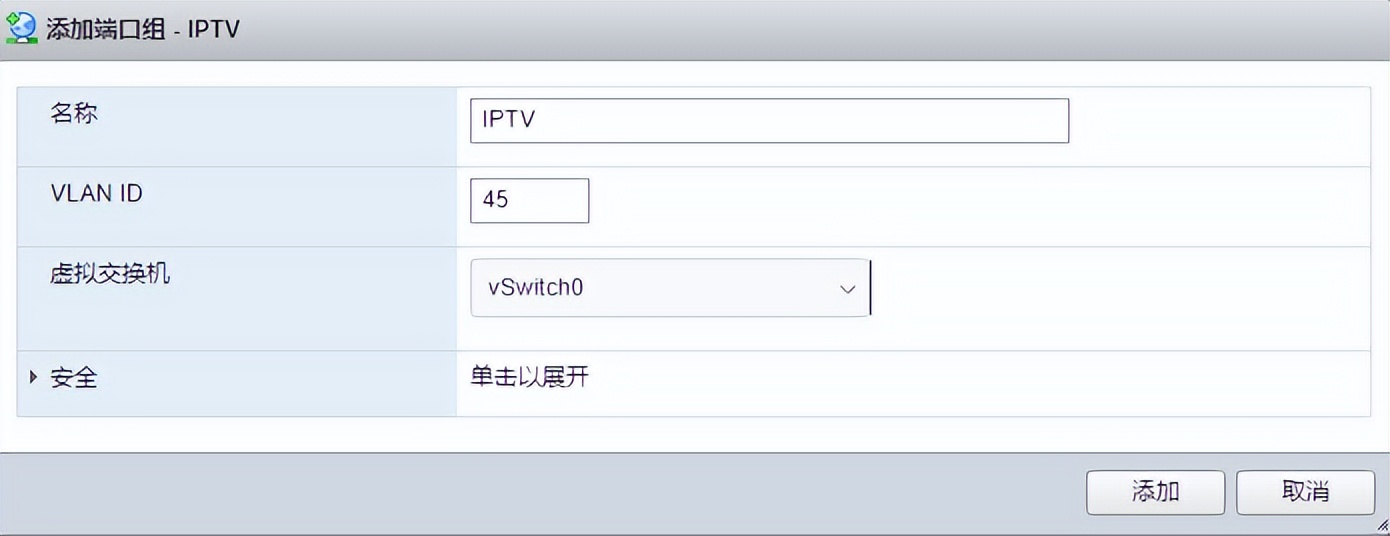

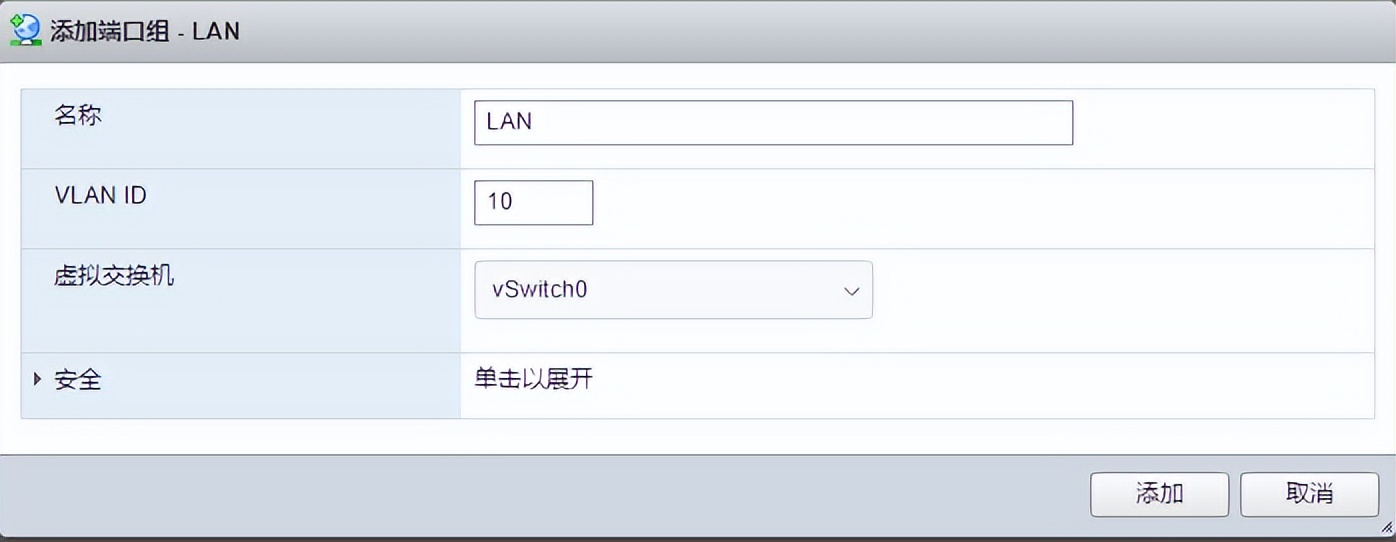

• 按照规划，需新增IPTV端口组（VLAN45），新增LAN口组（VLAN10）

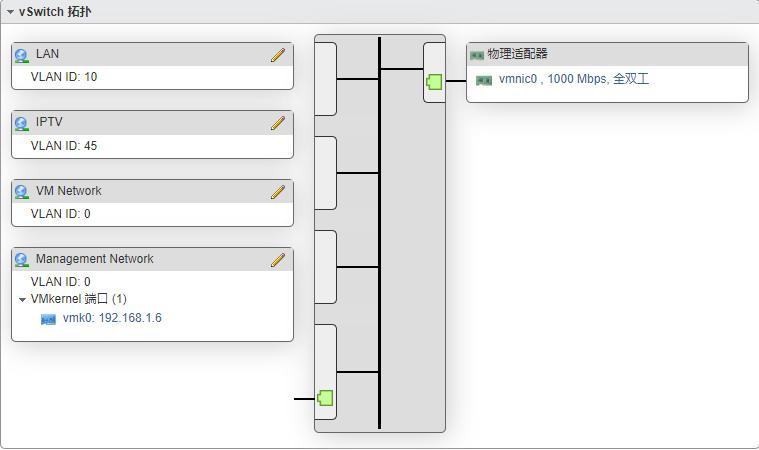

• 添加完成后，拓扑如图，为什么要这么设置，请查看《all_in_one教程之方案篇》

（三）创建OpenWRT虚拟机

• 依次点击“虚拟机”-“创建/注册虚拟机”-“创建新虚拟机”-下一页

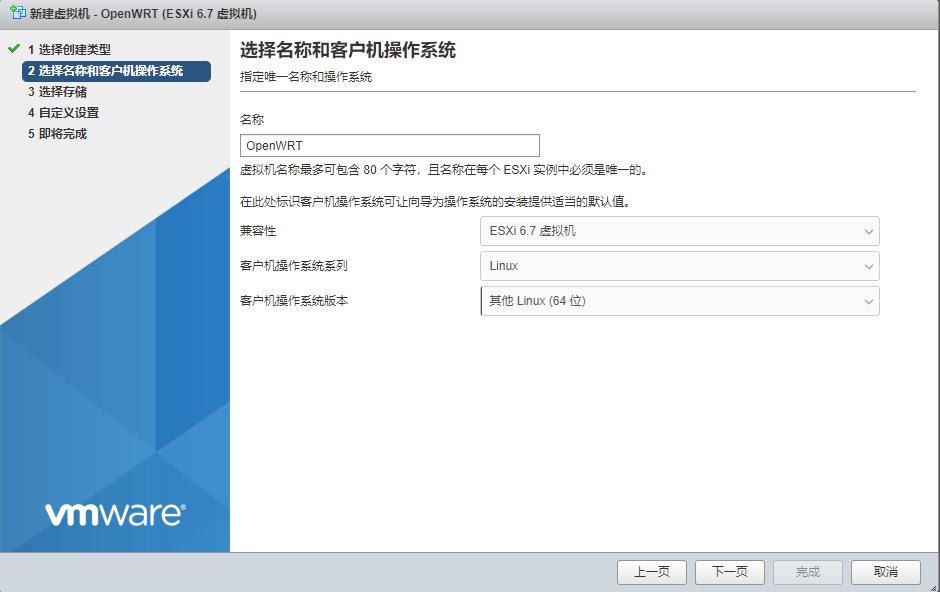

• 输入虚拟机名称，入“OpenWRT”，在依次选择“ESXI6.7虚拟机”-“Linux”-“其他Linux（64位）”，再点击下一页；

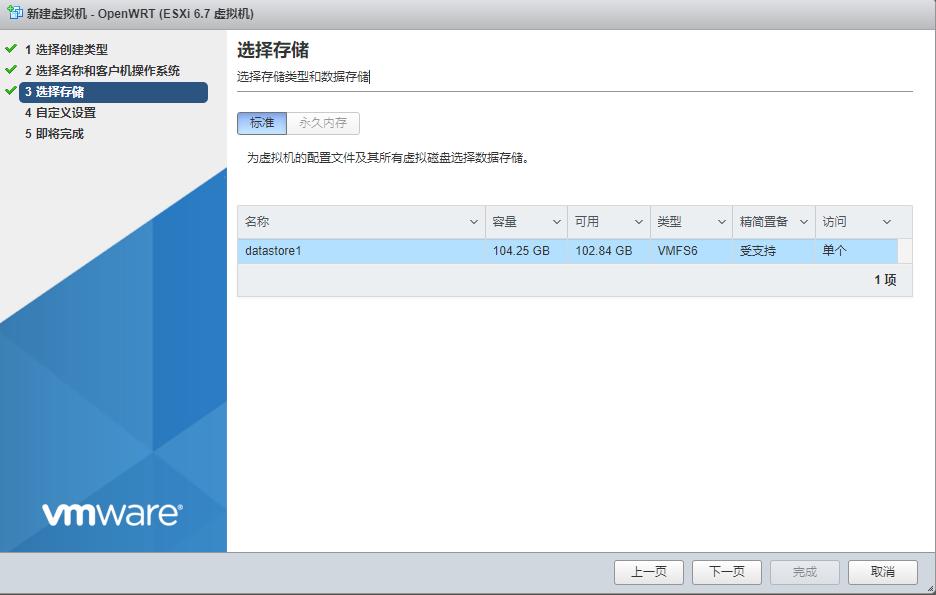

• 选择储存，一般默认即可，点击下一页；

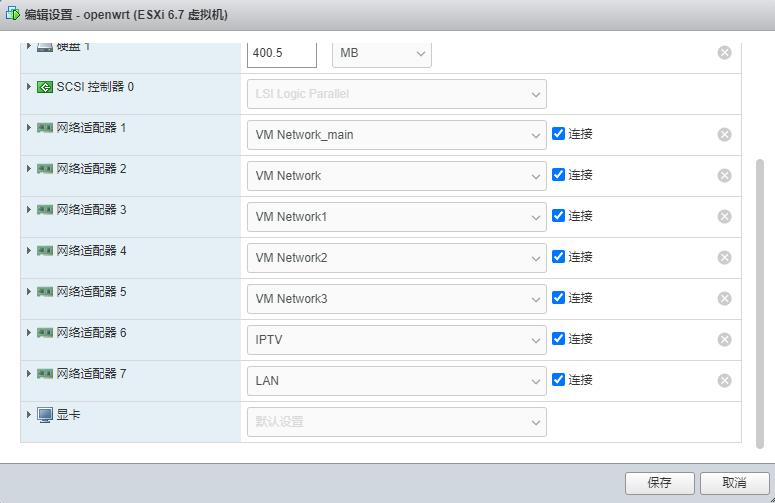

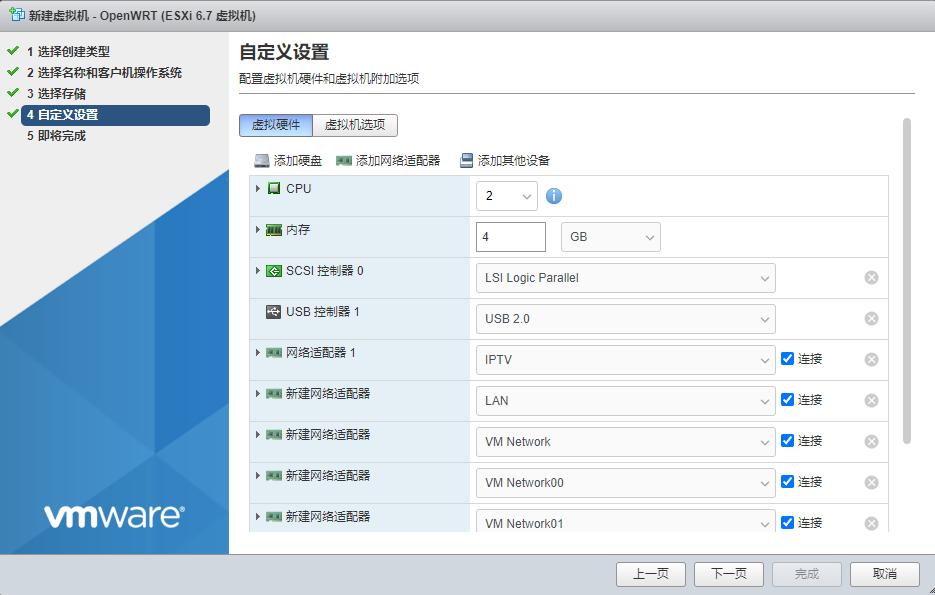

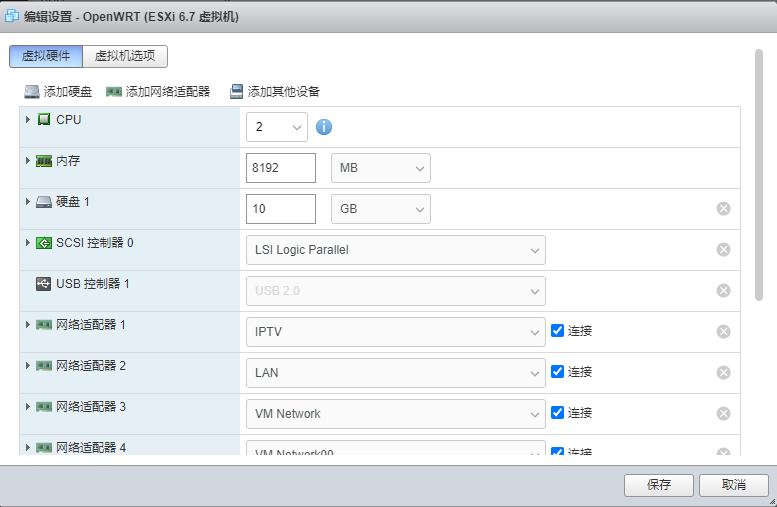

• 进行自定义设置：删除硬盘等不需要的组件，添加网络适配器，将所有端口组都添加，供OpenWRT使用；其他CPU、内存按需设置即可，我是习惯拉满，最后点击下一页，再点击完成；

（四）安装OpenWRT

• 选在创建好的Openwrt虚拟机，目前是空壳，没有安装镜像；依次点击“编辑”-“添加硬盘”-“现有硬盘”；

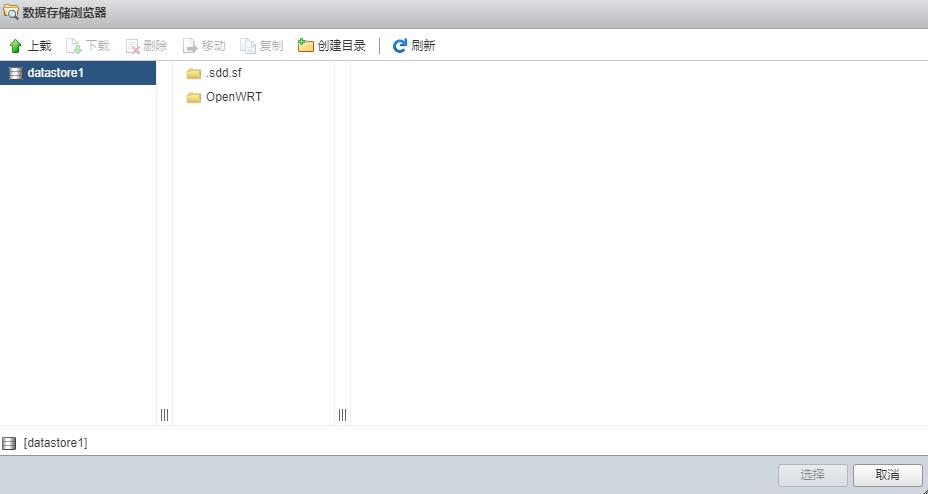

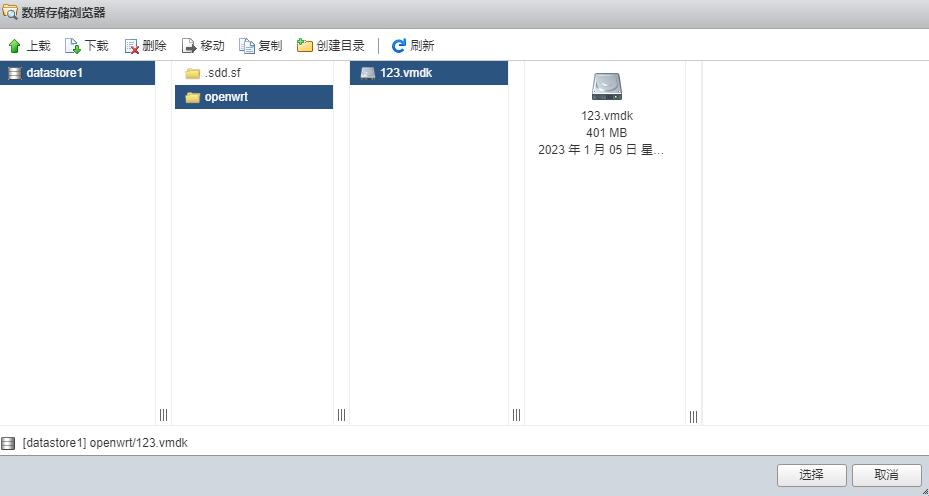

• 将“Openwrt.VMDK”和“Openwrt-flat.vmdk”文件上载到“OpenWRT”文件夹内，依次点击上面两个文件即可开始上传；

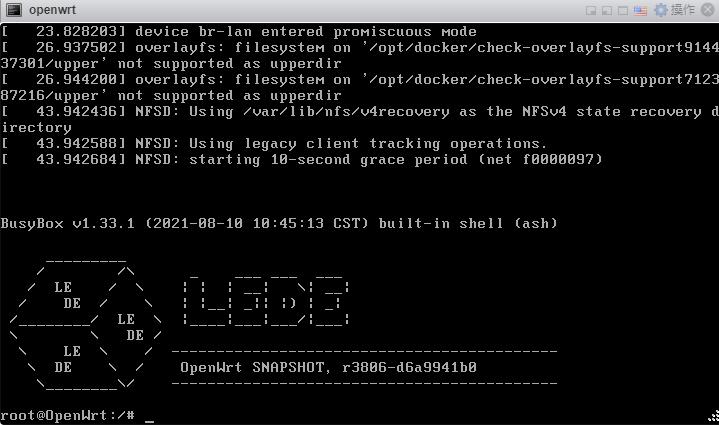

• 上传完毕后，点击选择，再点击“打开电源”；OpenWRT正常开启，如图

（五）OpenWRT配置

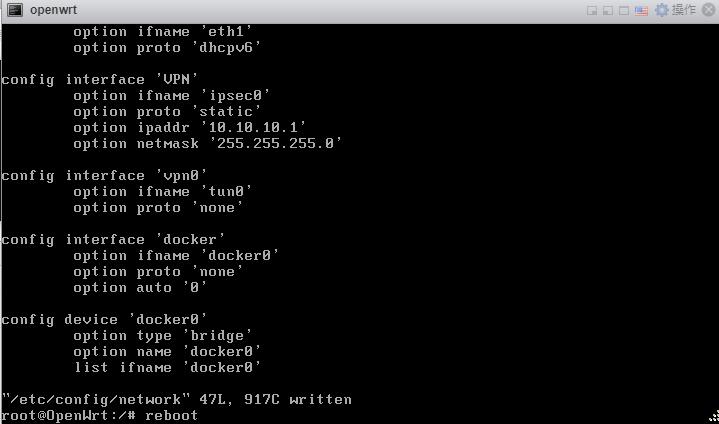

• 输入“vi /etc/config/network”，然后回车；

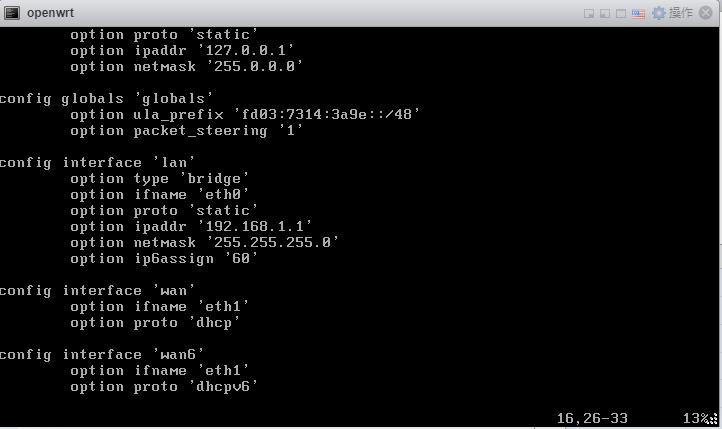

• 用键盘光标找到“config interface 'lan'”处；点击字母“i”，进入编辑状态；修改为“192.168.66.1”；再按键ESC退出编辑状态；在输入":wq"回车，退出并保存；再输入“reboot”重启，即可完成配置。

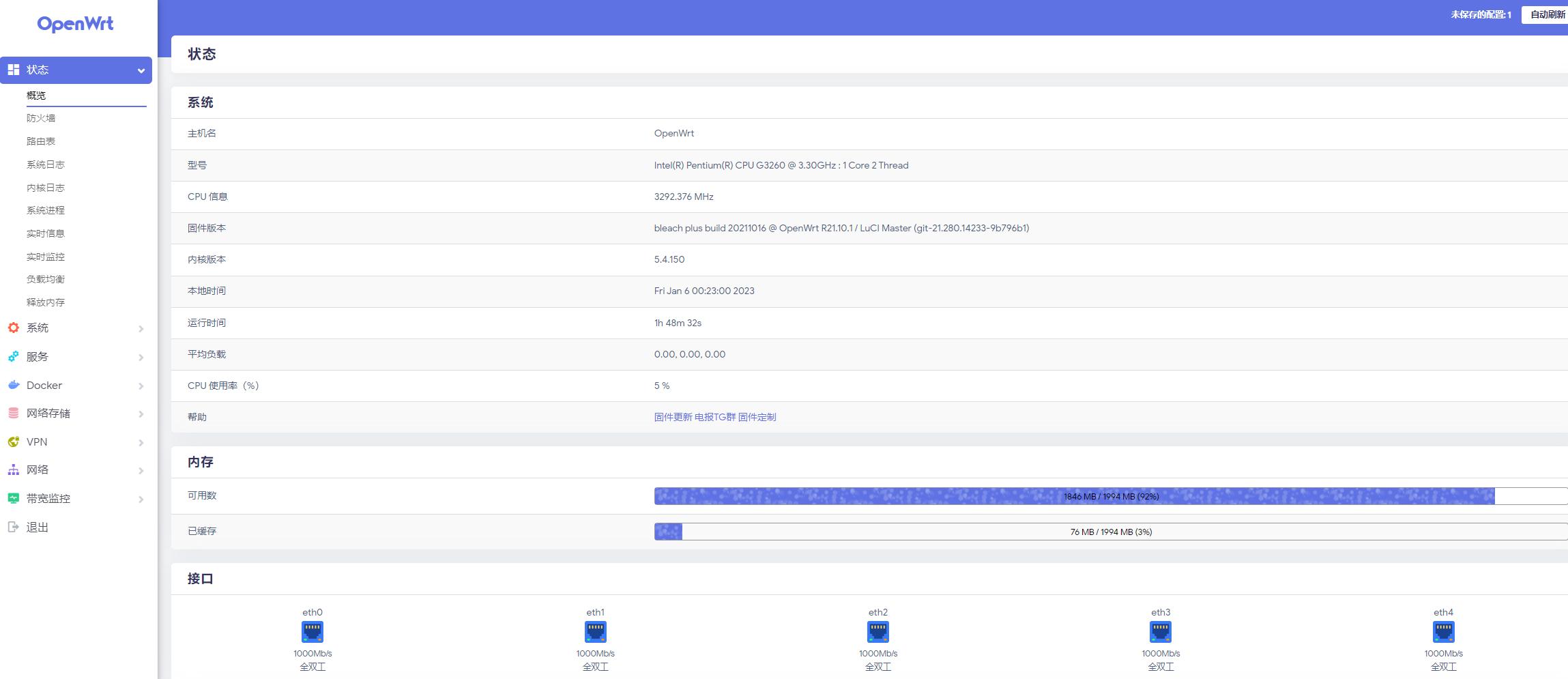

• 用浏览器输入“192.168.66.1”进入openwrt设置界面；如图

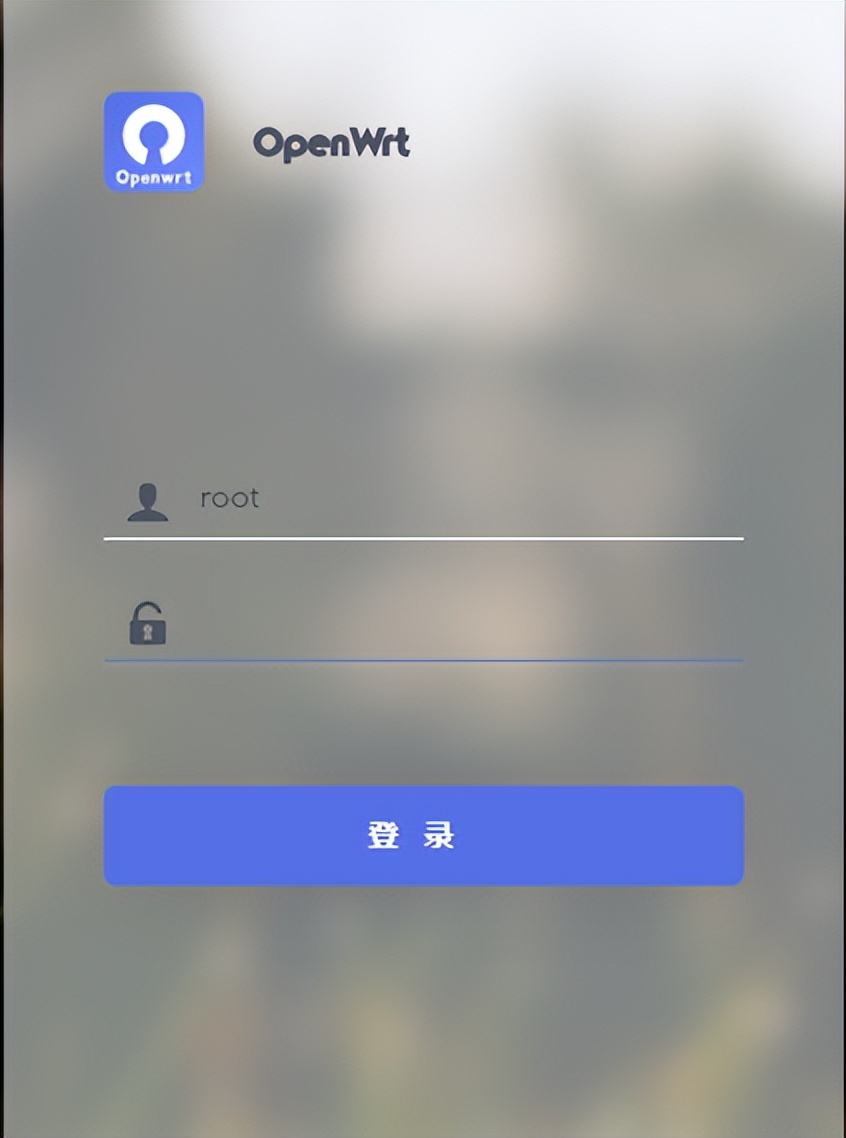

• 输入用户名“root”，密码“password”，进入设置界面；

• 一般会改变界面，分别点击左侧“系统”——“系统”——“语言和界面”——“主题”（选择“bootstrap主题”）——“保存&引用”

• 选择“网络”——“接口”；分别对LAN口和WAN口进行设置；
• 首先点击“wan”的修改，传输协议选择“PPPOE”为宽带登录，输入宽带账号和密码连接网线即可上网；

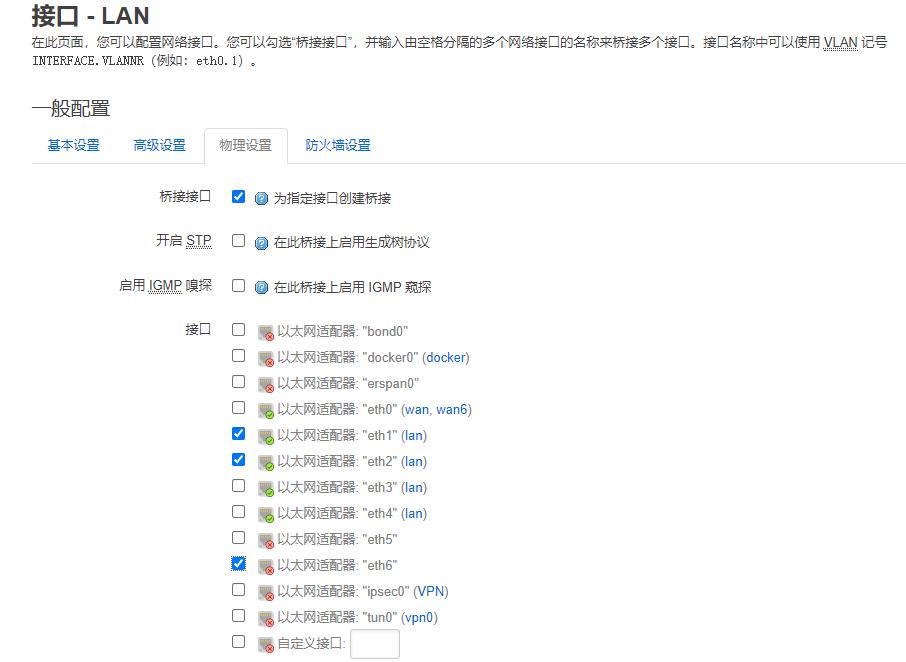

• 再点击“lan”的修改，再选择“物理设置”，可以选择lan口；

• 这里有个技巧，eth0，eth1，eth2...eth6分别于ESXI中配置一致；因此eth6代表lan口VLAN10；eth5为IPTV端口；eth5直接连接机顶盒；

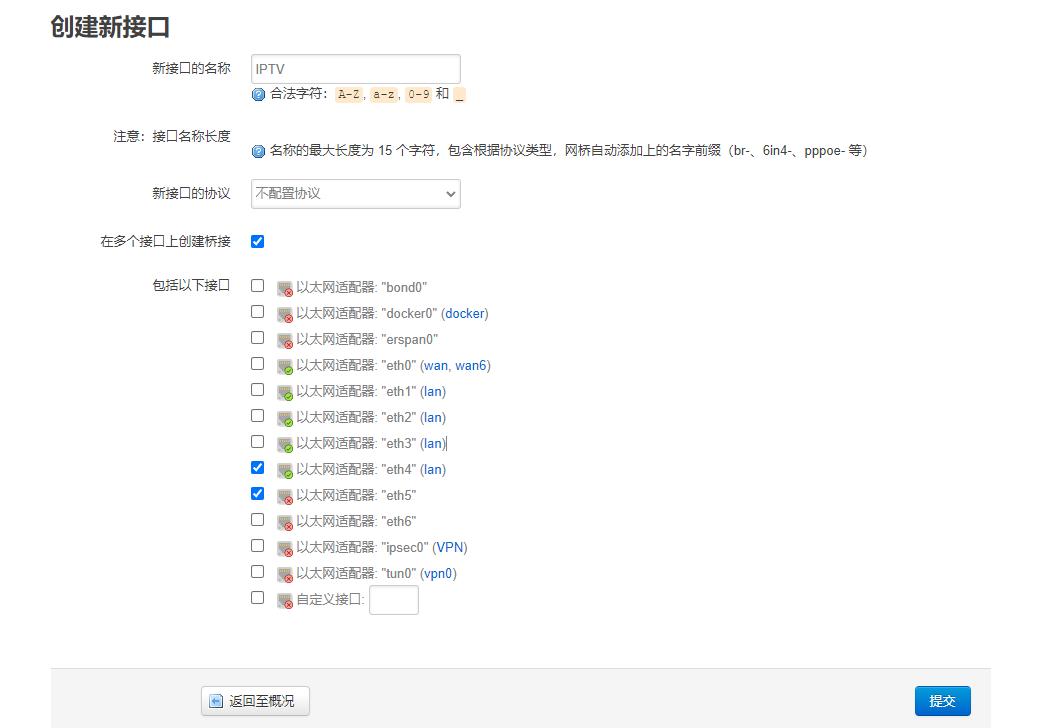

• IPTV设置，依次点击“接口”——“添加新接口”——输入“IPTV”——选择“不配置协议”——选择“再多个接口上穿件桥接”——再点选上eth5和eth4，eth4为准备连接IPTV盒子的接口——再点击“提交”；

• 至此openwrt设置完毕，我们设置了wan口，lan口，iptv口，只需将网线连接到规划的网口即可。

（六）网管交换机设置

在此就不详细介绍了，光猫连接网管交换机1口，1口将internet（vlan0）和iptv（vlan45）转发给2口，2口直接连接客厅服务器openwrt的WAN口，openwrt的lan口（VLAN10）通过WAN口的网线回传至网管交换机2口，网管交换机2口将LAN（VLAN10）转发给其余网管交换机3、4、5、6、7、8等网口，3、4、5、6通过网线连接主卧室、次卧室路由。

四、总结

至此我们的openWRT平台就搭建完毕，主要用于管理各网口。 需要本篇openWRT安装工具包的话，请关注，并私信“102”。收到后会尽快回复，谢谢！
