静压对差压变送器性能影响重大。随着静压的增大差压变送器的特征曲线明显向负向弯曲，相关研究对差压变送器的生产、检验和应用有着重要的参考意义。差压变送器的测量元件和承压部件是刚性连接在一起的，承压部件在压力下的变形会对测量元件产生作用而影响测量结果，由于装配精度等原因会使这种影响超出原设计要求。所以差压变送器在生产出来后要做静压试验以检验是否达到设计要求（抽查）。在对差压变送器的承压部分进行解体检修后也应当做静压试验以检验装配质量。
差压变送器静压产生的原因：
在现场操作过程中，常会存在这样一个问题，对变送器进行实际静压校零时可以发现，负压室通大气校验时的零位输出与此刻的零位输出值是存在差别的正负压室膜盒的有效面积是不同的。当它们处于同一压力环境下时可以发现，由于它们的有效面积不同，所以膜盒上产生的合力是不等于零的。在这种情况下，就容易引起主杠位置发生偏移现象的出现，最终的结果就是造成零位漂移的情况。
下面做两项静压测试试验
试验准备：一台横河eja差压变送器和一台罗斯蒙特差压变送器，静压实验仪，数据记录仪
试验过程：使用静压仪对差压变送器施加压力，并记录误差。分别对横河eja差压变送器和罗斯蒙特差压变送器进行静压测试并记录。

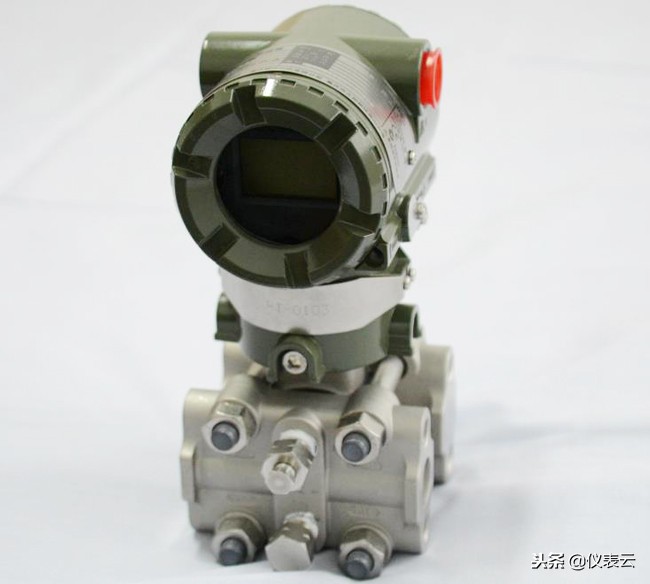

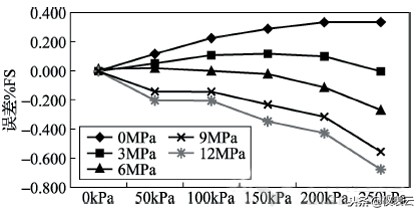

1.横河eja差压变送器实验结果：差压变送器B差压测量范围是0-500kPa。结果如图5显示，随着静压的增大，特征曲线向误差负向弯曲明显。只有在静压为0MPa时，测量误差在企业提供的允许误差范围内，当静压12MPa时误差已经大于0.25％FS，达到了最大允许误差的4倍。这种结果是测量标准和变送器特性共同引起的。

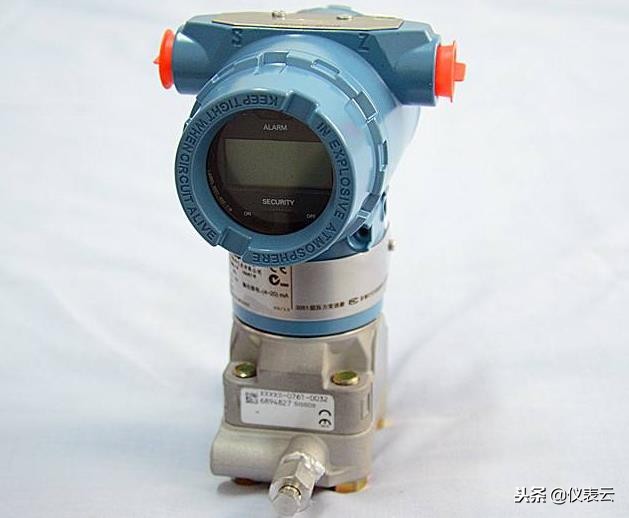

2.罗斯蒙特差压变送器实验结果。特性曲线与前面的几组类似。其中在静压9MPa时的测量误差已经超出了企业给出的准确度要求(注：以上差压变送器均未得到企业关于高静压条件下的特征曲线允许变化的信息，这里只按照实际测量结果进行分析)。
试验结论：所有差压变送器都受到静压的影响，如果在静压影响下零点出现漂移，表明特征曲线也将改变，静压对差压变送器特征曲线的影响表现出相同的作用，随着静压的增大，差压变送器的输出特征曲线明显的向误差负向弯曲，甚至个别差压变送器在最大试验静压时已经超出其最大允许误差。
差压变送器静压误差校正方法：
1.相同的静压同时注入压力变送器的正负压室中。
2.对变送器的三阀组来说，应先将高低压阀中的其中一个打开，一个关闭，并使平衡阀处于打开状态。
3.在不确定正负压室内是否充满被测介质的前提下，可以通过排气或排积气的方法进行解决。
