案例目标
了解CentosOS 6.5操作系统安装
了解PXE主机配置管理
了解PXE批量安装工作原理
1. PXE介绍
1.1 什么是PXE
PXE(preboot execute environment,预启动执行环境)是由Intel公司开发的最新技术，工作Client/Serve的网络模式，支持工作站通过网络从远端服务器*载下**映像，并由此支持通过网络启动操作系统，在启动过程中，终端要求服务器分配IP地址，再用TFTP（trivial file transfer protocol）或MTFTP(multicast trivial file transfer protocol)协议*载下**一个启动软件包到本机内存中执行，由这个启动软件包完成终端（客户端）基本软件设置，从而引导预先安装在服务器中的终端操作系统。PXE可以引导多种操作系统，如：Windows95/98/2000/windows2003/windows2008/winXP/win7/win8,linux系列系统等。
1.2原理
PXE是在没有软驱、硬盘、CD-ROM的情况下引导计算机的一种方式，也就是BIOS将使用PXE协议从网络引导。
整个安装的过程是这样的：
PXE网卡启动 => DHCP获得IP地址 => 从TFTP上*载下** pxelinux.0、vmlinuz、initr.img 等 => 引导系统进入安装步骤 => 通过PXE linux *载下**ks.cfg文件并跟据ks.cfg自动化安装系统 => 完成。
2. 如何安装Centos6.5操作系统
非小白可直接跳过此章节，至第三章
2.1 基础准备
使用VMWare Workstation软件（该软件需要预先安装，很简单，这里不作赘述），最小化安装CentOS 6.5操作系统，镜像使用提供的CentOS-6.5-x86_64-bin.iso，此虚拟机作为PXE的母机。使用该母机进行批量安装服务器系统的操作。
2.2 安装步骤

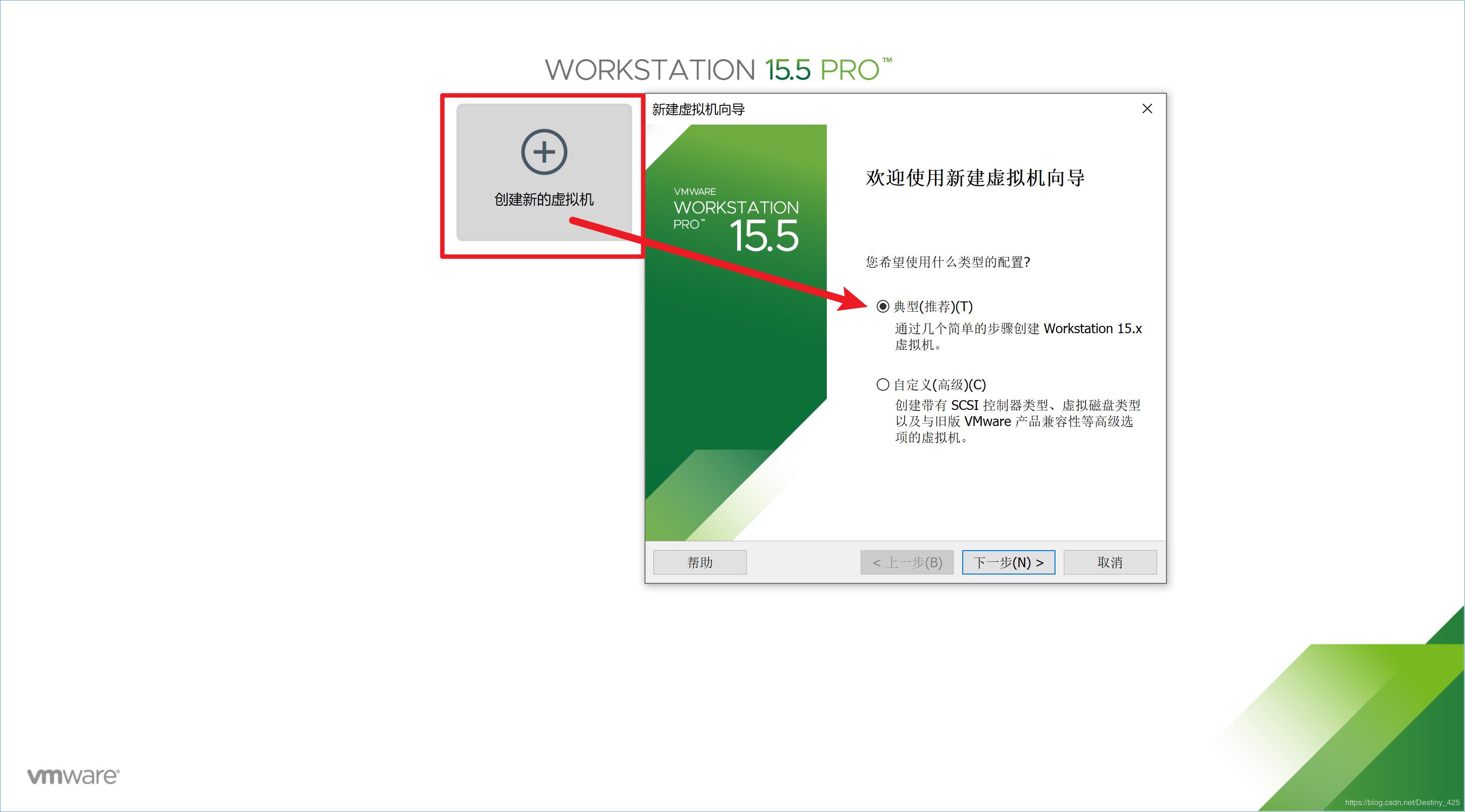

在主页上点击创建新的虚拟机，选择“典型”，然后下一步
选择稍后安装操作系统，可以自定义安装位置，以及设置安装属性等，见以下操作
选择客户机操作系统
给虚拟机命名以及确定安装位置，建议不要放置在C盘
下一步

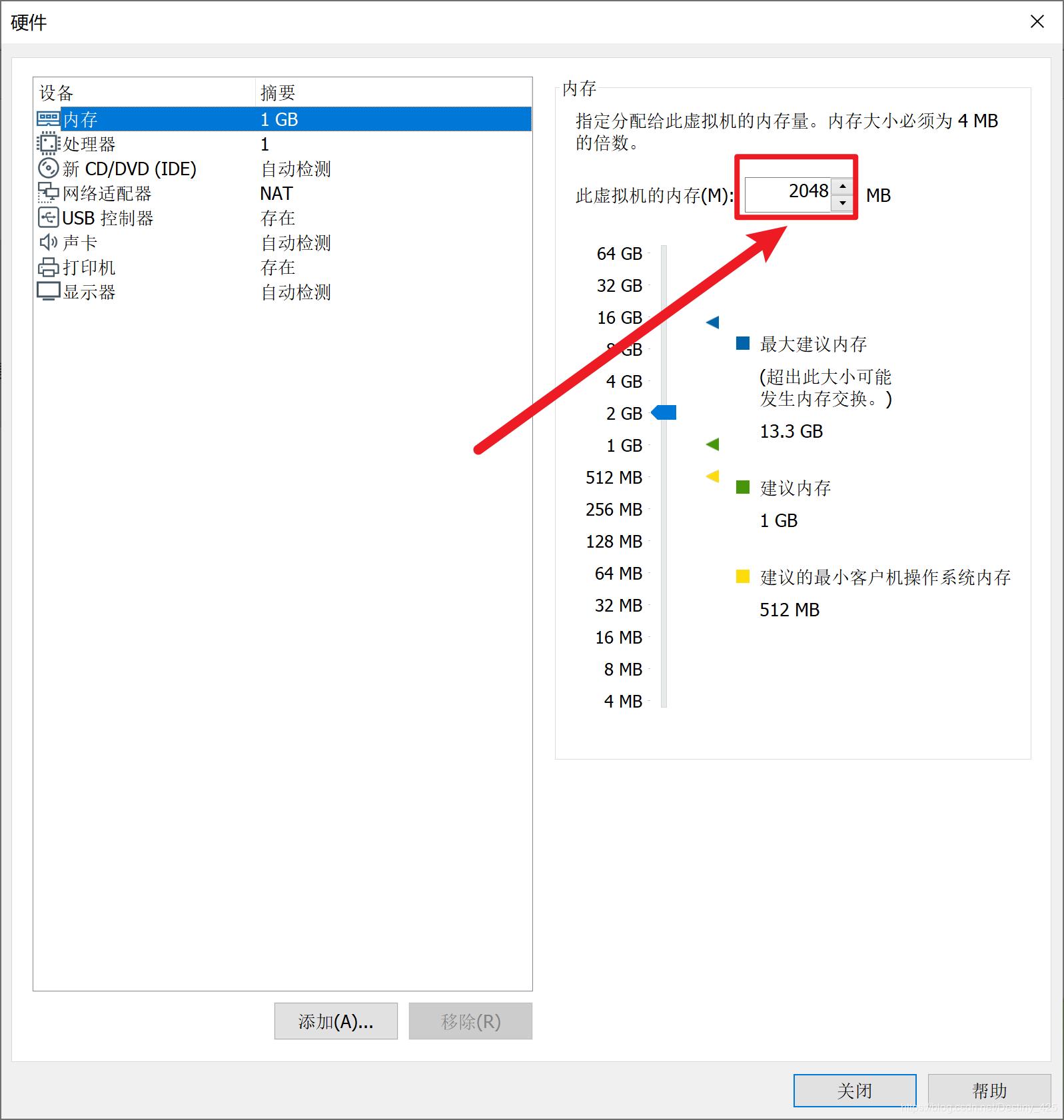

调整内存
至此，虚拟机硬件设置完毕，点击开启虚拟机，完成Centos系统的安装
鼠标点击进入虚拟机，回车即可
利用上下左右键选中skip，然后回车，这里是询问是否确认镜像文件是完整的，*载下**的镜像文件没问题，这里直接跳过即可，进入系统安装界面
next

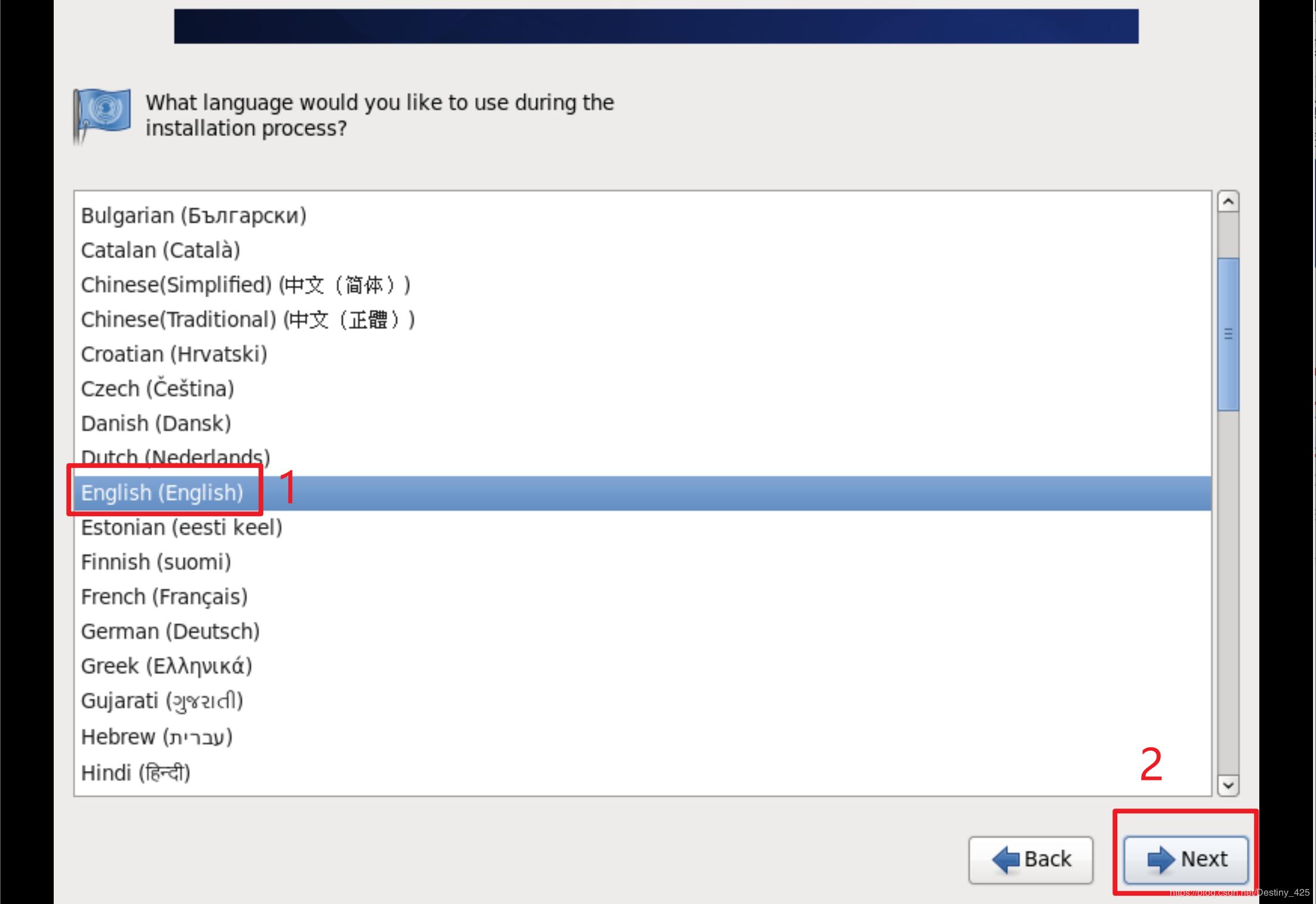

建议选择英文
选中“Basic Storage Devices”单选按钮，选择基础存储设备，然后单击“Next”按钮
单击“Yes,discard any data”按钮

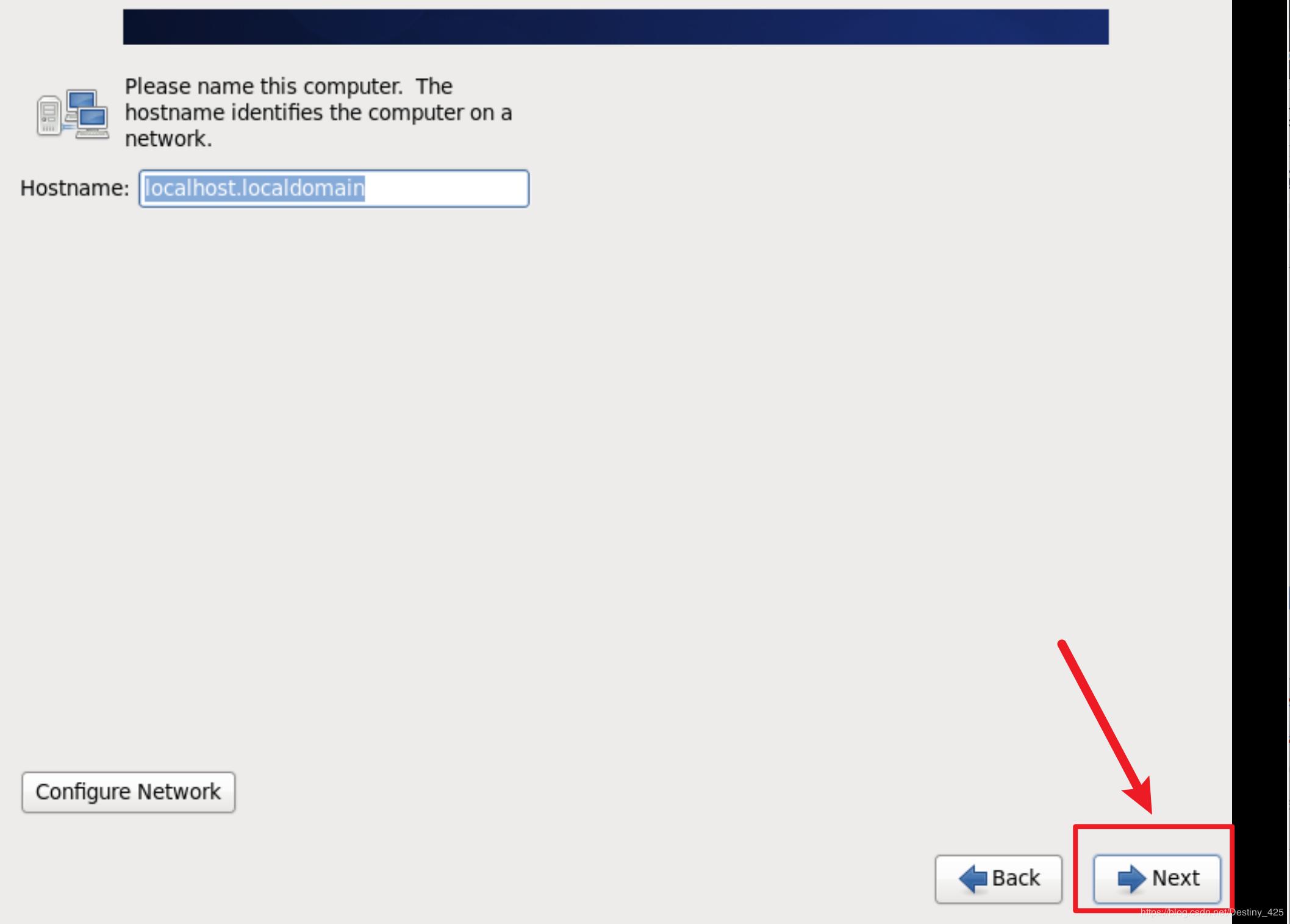

修改主机名，单击右下角“Next”按钮确定修改
设定时区，根据实际地区设定时区，此处选择“Asia/Shanghai”，单击右下角“Next”按钮保存修改

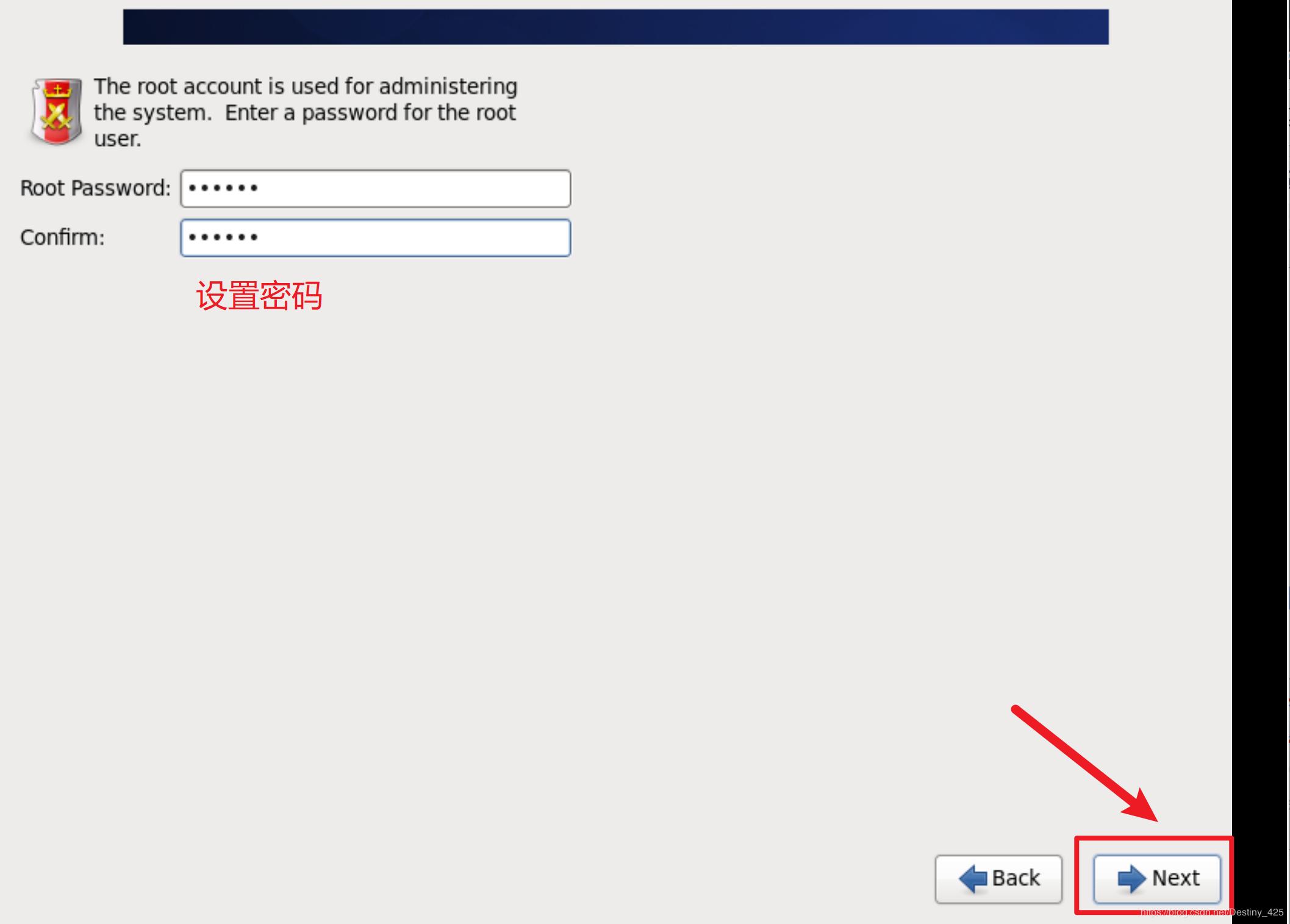

设置root密码，单击右下角“Next”按钮确认修改

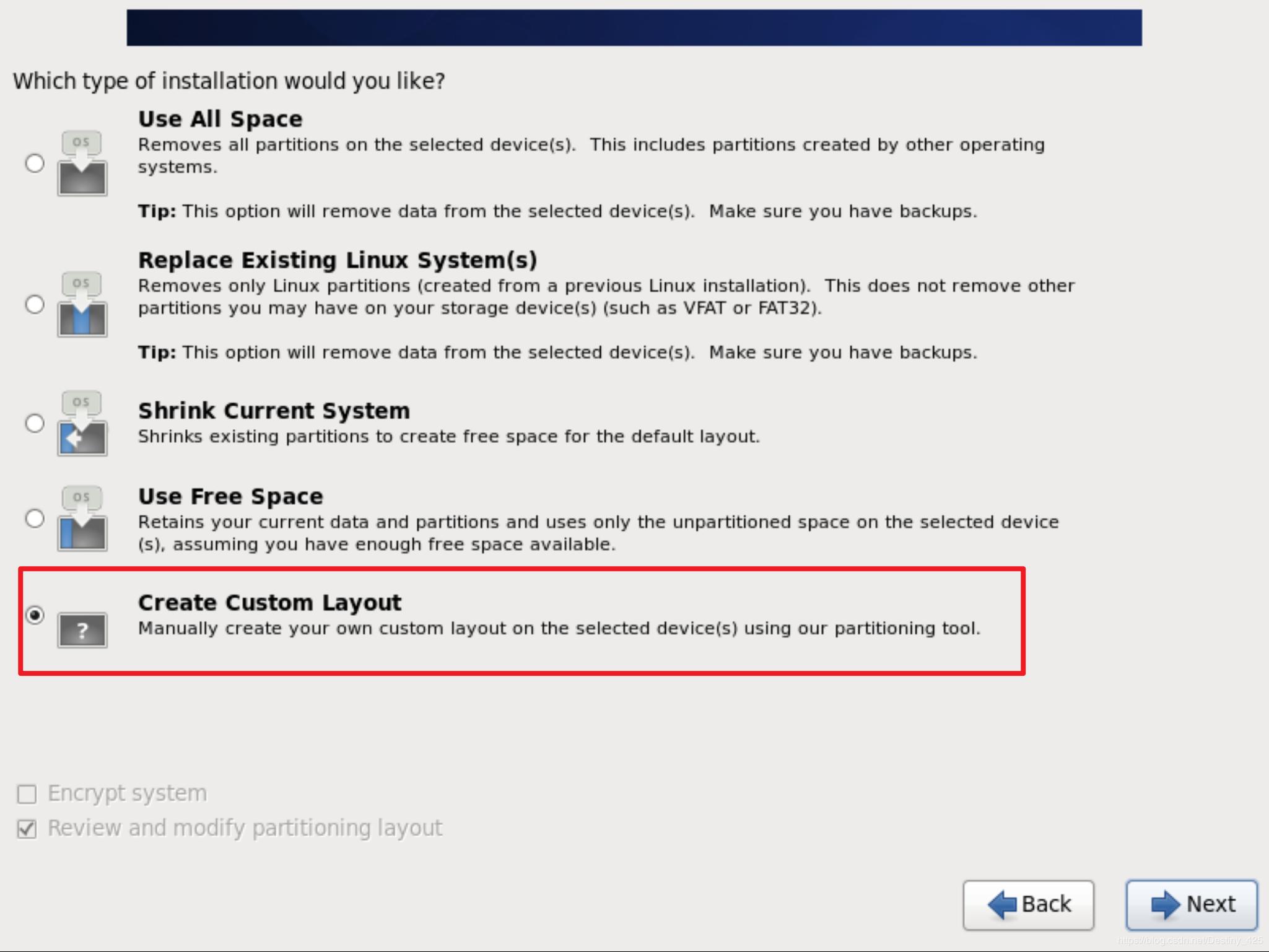

选择“Create Custom Layout”自定义分区，单击右下角“Next”按钮确认修改
在自定义分区中我们首先点击创建
首先点击标准分区，然后点击创建
挂载点选择“/boot”，先划分boot分区文件,系统类型使用默认的==ext4==，boot分区大小为200M
/boot——如果你的硬盘不支持LBA模式（不太可能），最好挂载它，如果挂载，将它挂载在硬盘的第一个分区，应该比较稳妥。一般来说，挂载的分区只要200M大小就足够了

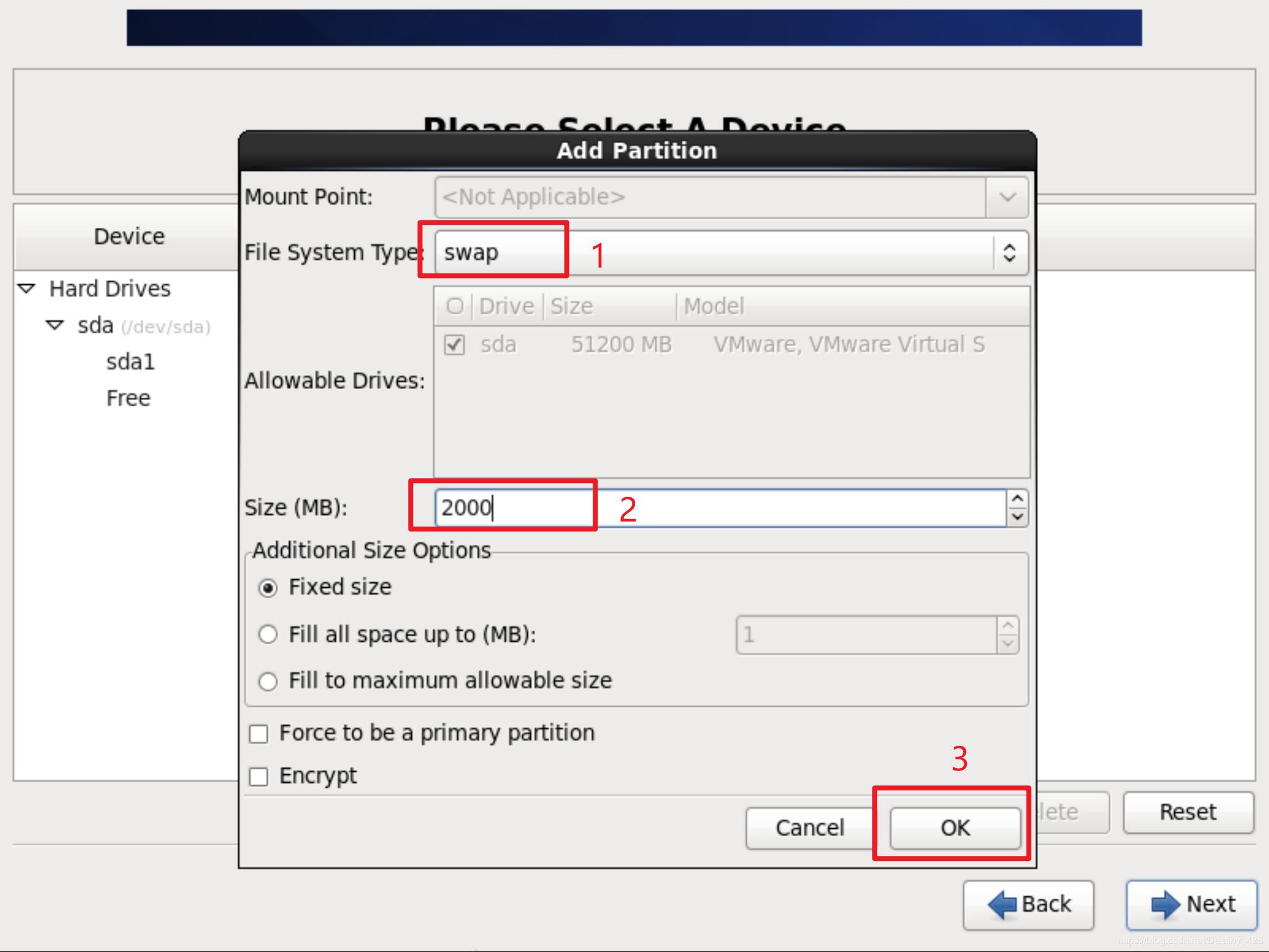

创建swap分区，swap分区没有挂载点所以挂载点一项不需选择
swap——交换分区，可能不是必须的，不过按照传统，并且照顾到您的安全感，还是挂载它吧。它的容量只要约等于您的物理内存就可以了，如果超过了您物理内存两倍的容量，那绝对是一种浪费
继续创建“/”分区，挂载点为“/”,将剩余的所有空间都创建成"/"分区
/——根目录，唯一必须挂载的目录。不要有任何的犹豫，选一个分区，挂载它！
（在绝大多数情况下有2G的容量应该是够用了。当然了，很多东西都是多多益善的）
显示所有分区情况，如下图。核对信息无误后点击下一步
单击“Write changes to disk”按钮将更改写入磁盘，如图所示。然后单击“Next”按钮进行下一步
默认设置，直接点击下一步
选择最小化安装“Minimal”，单击“Next”按钮进入安装
待系统安装完成后,单击“Reboot”按钮，重启系统。
至此，CentOS6.5系统已经部署完成
3. 配置PXE母机
3.1 关闭防火墙和SELINUX
关闭防火墙
[root@localhost ~]# iptables -L
Chain INPUT (policy ACCEPT)
target prot opt source destination
ACCEPT all -- anywhere anywhere state RELATED,ESTABLISHED
ACCEPT icmp -- anywhere anywhere
ACCEPT all -- anywhere anywhere
ACCEPT tcp -- anywhere anywhere state NEW tcp dpt:ssh
REJECT all -- anywhere anywhere reject-with icmp-host-prohibited
Chain FORWARD (policy ACCEPT)
target prot opt source destination
REJECT all -- anywhere anywhere reject-with icmp-host-prohibited
Chain OUTPUT (policy ACCEPT)
target prot opt source destination
[root@localhost ~]# iptables -Z;iptables -X;iptables -F
[root@localhost ~]# iptables -L
Chain INPUT (policy ACCEPT)
target prot opt source destination
Chain FORWARD (policy ACCEPT)
target prot opt source destination
Chain OUTPUT (policy ACCEPT)
target prot opt source destination
[root@localhost ~]# iptables-save //保存
# Generated by iptables-save v1.4.7 on Sat Mar 28 07:07:53 2020
*filter
:INPUT ACCEPT [47:3092]
:FORWARD ACCEPT [0:0]
:OUTPUT ACCEPT [27:3188]
COMMIT
# Completed on Sat Mar 29 05:02:00 2020
关闭SELINUX
[root@localhost ~]# setenforce 0
[root@localhost ~]# getenforce
Permissive
[root@localhost ~]# vi /etc/selinux/config
//将配置修改为SELINUX=disabled
3.2 配置母机IP地址
[root@localhost ~]# vi /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
HWADDR=00:0C:29:52:50:11
TYPE=Ethernet
UUID=32194daf-1160-4ccd-9427-41c170dcd31a
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=static
IPADDR=10.1.0.10
NETMASK=255.255.255.0
GATEWAY=10.1.0.2
[root@localhost ~]# service network restart
3.3 上传镜像
利用CRT连接工具连接母机，将CentOS-6.5-x86_64-bin.iso、CentOS-7-x86_64-DVD-1511.iso以及PXE.sh上传到系统/root目录下。赋予PXE.sh执行权限
[root@localhost ~]# ls
CentOS-6.5-x86_64-bin.iso CentOS-7-x86_64-DVD-1511.iso PXE.sh
[root@localhost ~]# chmod +x PXE.sh
3.4 执行PXE母机安装脚本
选择“1”按Enter键安装PXE，命令如下。
[root@localhost ~]# ./PXE.sh
-------Install Info------------
1: install pxe
2: switch controller mode
3: switch compute mode
4: switch all mode
Please select installation services: (eg :1 / 2 / 3 )
1
选择“4”按Enter键安装所需组件，命令如下。
-------Install Info------------
1: install pxe
2: switch controller mode
3: switch compute mode
4: switch all mode
Please select installation services: (eg :1 / 2 / 3 )
4
至此母机安装完成。
4. 验证
4.1 批量安装系统
安装环境配置

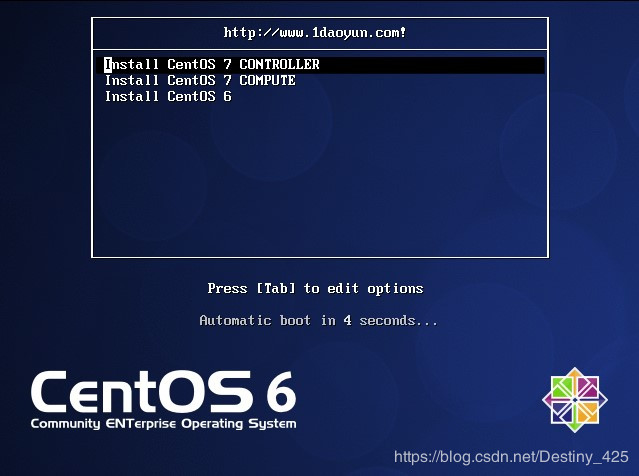

两台需要安装系统的主机或服务器要与母机在同一网络下。默认主机或服务器都为双网卡，主机或服务器开机后按F12键进入PXE网卡启动，选择系统安装，默认为“Install CentOS 7 CONTROLLER”
安装完成后单击右下角“Reboot”按钮重启系统
至此系统安装完成，PXE母机支持多台主机或服务器同时访问安装。
5. 写在最后
5.1 如果实验未成功
检查PXE-Server节点的防火墙和SELINUX是否关闭
检查VMnet8 NAT模式，DHCP服务是否关闭
5.2 CRT无法连接PXE-Server节点
先检查本地CMD是否可以ping通PXE-Server节点的IP地址，若ping不通做如下配置

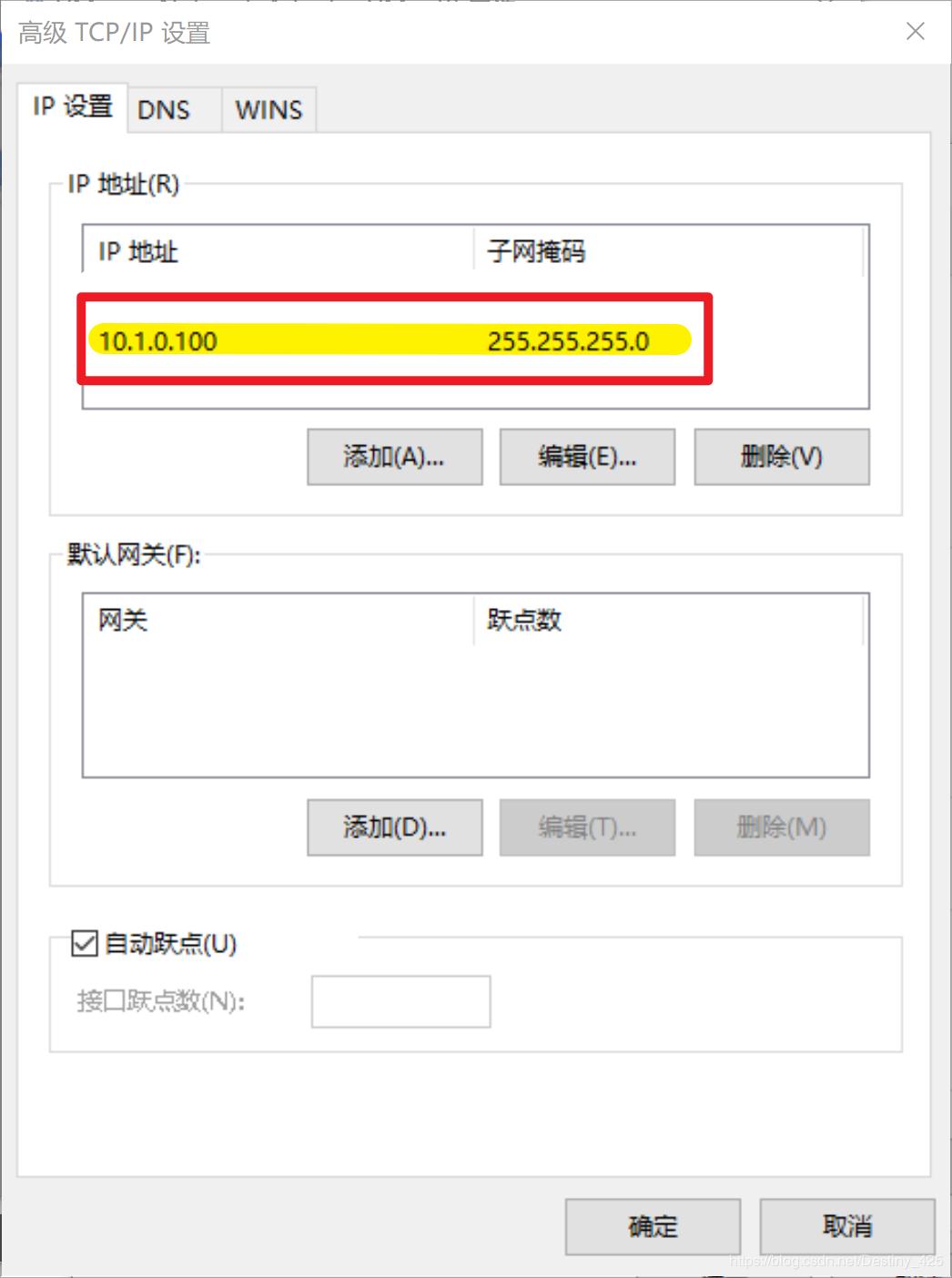

在VMware Network Adapter VMnet8中添加和PXE-Server节点同网段的地址
至此，PXE实现自动化安装系统部署完成
