1

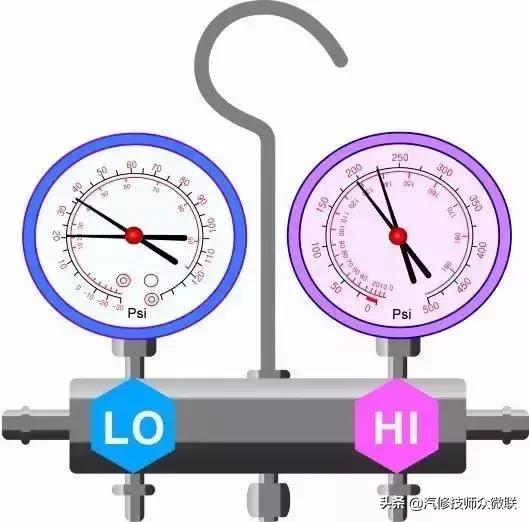

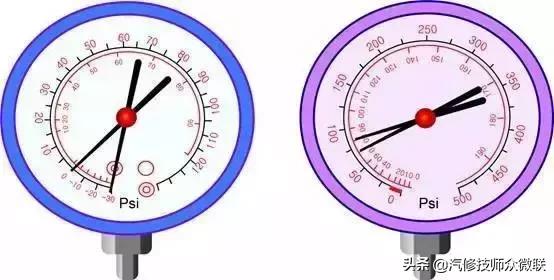

正常状态
- 高压：8-22.5bar (200~228 psi)
- 低压：1.5-2.5 bar (21.8~36.3 psi)
注意：这里显示的数值范围为常规数值。因室外温度和车辆规格不同，实际数值有所不同。

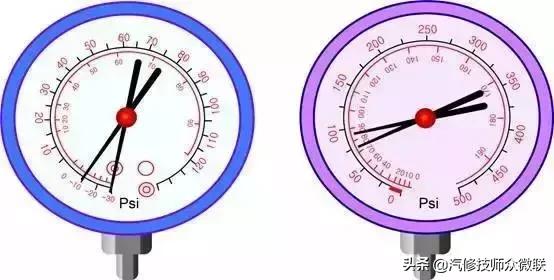

2
制冷剂填充不足
- 低压表显示 - 压力低
- 高压表显示 - 压力低

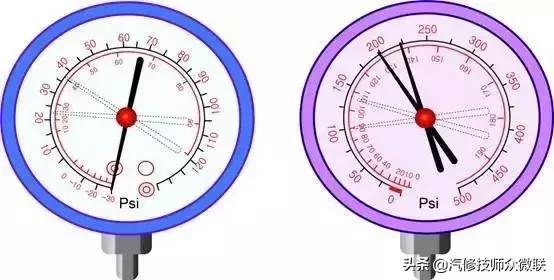

3
制冷系统中存在湿气
- 低压表显示 - 有时正常，有时真空
- 高压表显示 - 有时正常，有时低

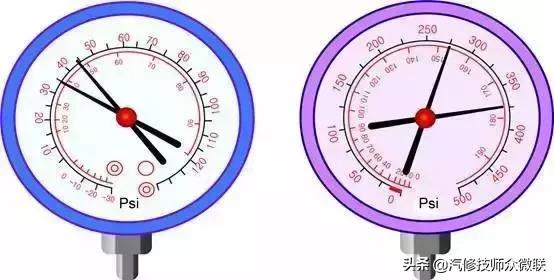

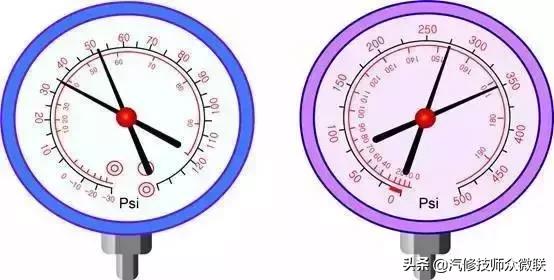

4

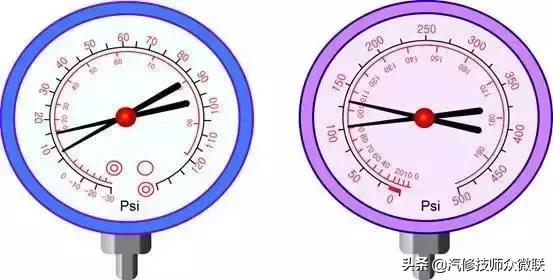

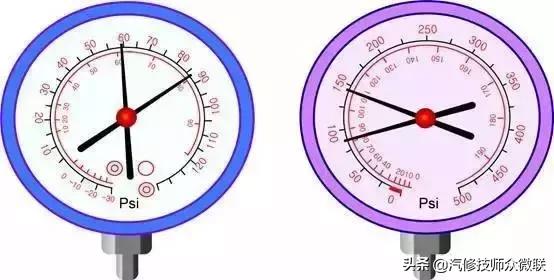

制冷系统中存在空气
- 低压表显示 - 压力高
- 高压表显示 - 压力高
5
储液干燥器堵塞
- 低压表显示 - 压力低
- 高压表显示 - 压力低
6
膨胀阀卡滞在关闭状态
- 低压表显示 - 压力低至真空
- 高压表显示 - 压力低
7
膨胀阀卡滞在打开状态
- 低压表显示 - 压力高
- 高压表显示 - 压力高
8
冷凝器故障或超载
- 低压表显示 - 压力高
- 高压表显示 - 压力高
9
压缩机故障
- 低压表显示 - 压力高
- 高压表显示 - 压力低
10

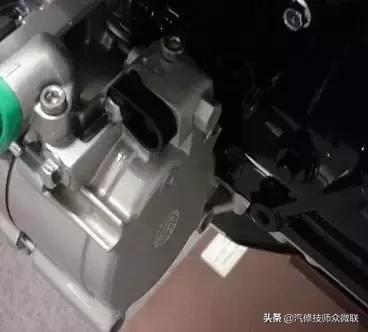

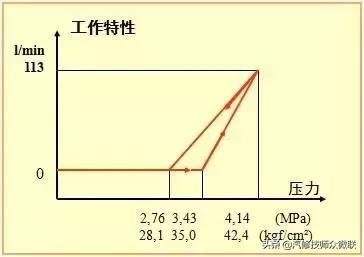

压力减压阀
注意：如果高压管路内高压异常高，制冷剂释放至大气。制冷剂流出在最小界限处停止。
11
润滑油量调整
如果安装新压缩机，首先根据如下程序调整润滑油量，然后安装压缩机。
从拆卸的旧压缩机上排出压缩机润滑油。
从新压缩机上排出根据下列公式计算的润滑油量，然后安装新压缩机
12
空调控制
13

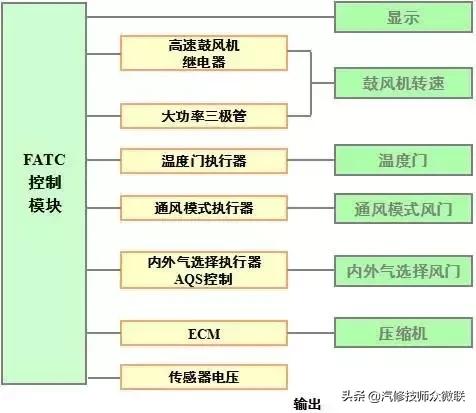

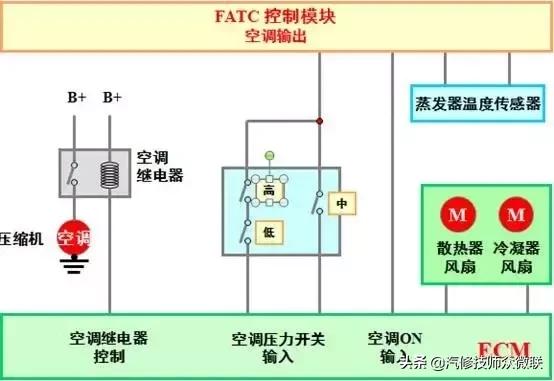

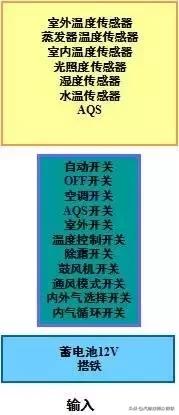

空调控制信号
14

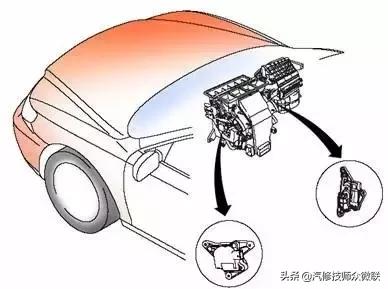

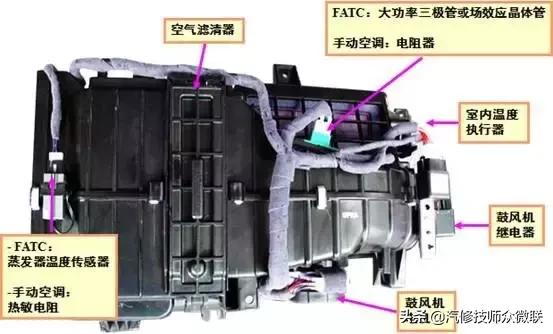

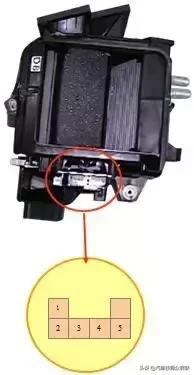

HVAC总成
【HVAC总成】
15

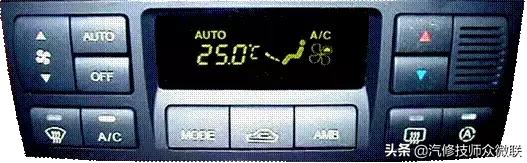

未配置AQS的控制器FATC
16

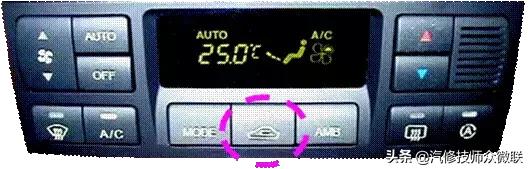

配置AQS的控制器FATC
17

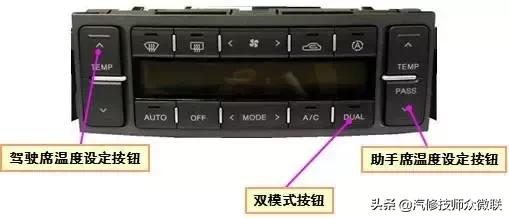

配置双模式的控制器FATC
18

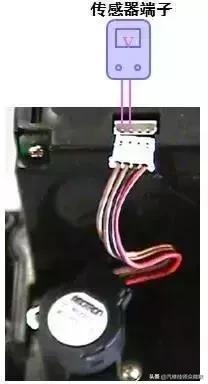

温度传感器
注意：传感器位置因车型不同而不同
19

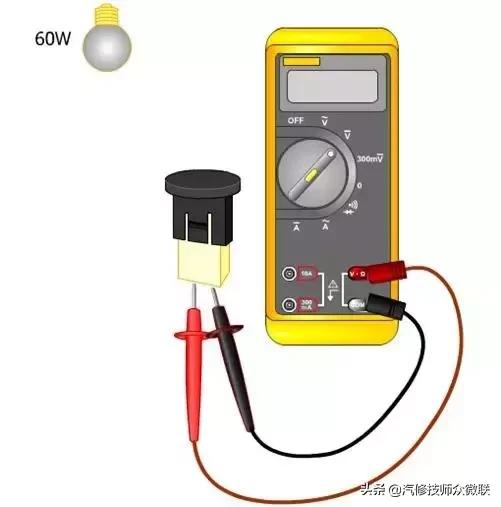

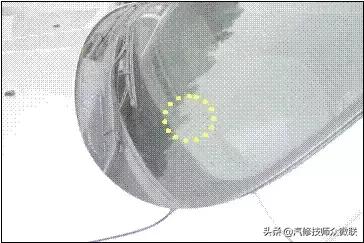

光照度传感器
20

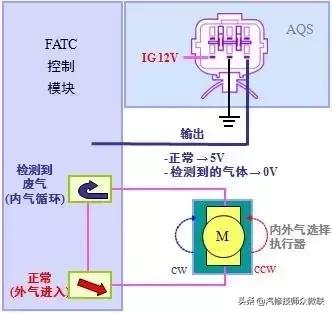

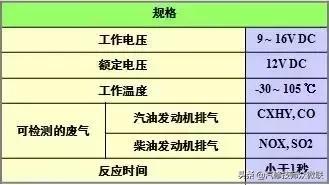

空气质量传感器
AQS位于发动机散热器的前面
21
水温传感器
水温传感器检查
CELO（发动机冷态锁止）功能
- 操作条件
a.自动模式
b.通风模式：中风口/下风口，下风口
c.设定温度：比室内温度高3℃
d.水温：低于58℃更多汽修资料加qq1617744720
在此条件下，控制到除霜模式和鼓风机低速运转，防止冷空气直接吹向乘员。
- 功能禁用条件
a.点火开关ON 10分钟后
b.检测到水温高于58℃时
c.当手动控制鼓风机速度时
d.当手选择通风模式时
22

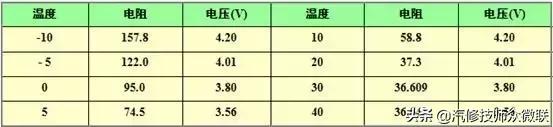

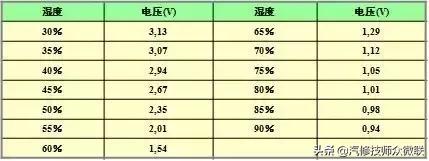

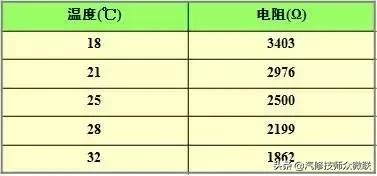

温度传感器规格
如果室内湿度超出规定值，FATC控制模块将空调ON，以控制室内湿度，防止起雾。
23

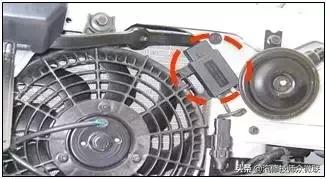

室外温度传感器
- 室外温度传感器位于冷凝器风扇罩的前部。
- 此传感器检测室外空气温度并将电压信号传送至控制器。
24
内外气选择执行器
CW = 顺时针，CCW = 逆时针

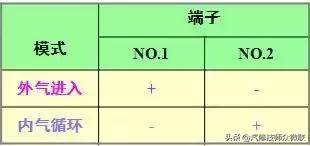

在"外气进入"和"内气循环"状态下，检查电压。
25

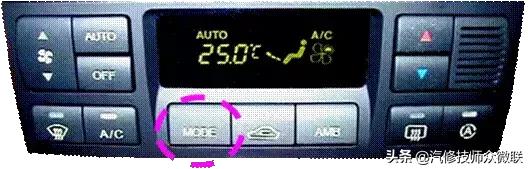

通风模式执行器
26

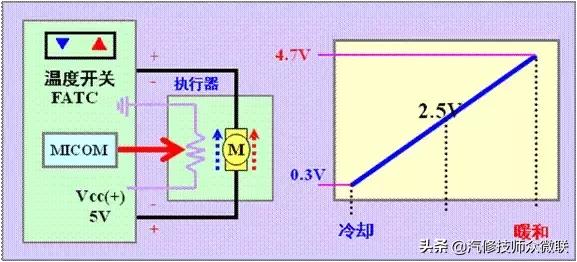

温度门执行器
反馈电路断路或短路： 17∼24.5℃ ：最冷 25∼32℃ ：最热
