作为溜娃圣地，游乐园可谓是当之无愧。滑梯更是让小朋友玩到不想回家，充满童心与梦幻的滑梯，很多小姐姐看到了也是走不动道呢。宅家期间，您家的神兽是不是频频放大招？CAXA给您支个妙招，跟着本篇文章解锁CAXA 3D实体设计教程，设计一个完美的儿童滑梯，定能博得神兽欢心~
学习要点
弹簧
三维球沿曲线拷贝
提取曲面
曲面偏移
建立路径方法——搭积木——提取曲线
扫描
利用三维球拷贝
提前设定滑梯的尺寸，平台到地面1200mm，滑梯旋转1圈，旋转半径500mm，滑梯旋转/扫描截面400x150mm，平台1000x1000mm，护栏高500mm。
建模过程
1、利用工具中的弹簧建立旋转滑梯。首先从图素设计元素库中拖放的圆柱体到设计环境中，然后从工具设计元素库中拖放一个弹簧到圆的中心点。这里的圆柱体只起到定位作用，设置如图的参数。
2、设置好后生成，弹簧。
3、再拖放一个圆柱体，利用三维球移动到第一个圆柱体上表面，直径100mm，高1000mm。

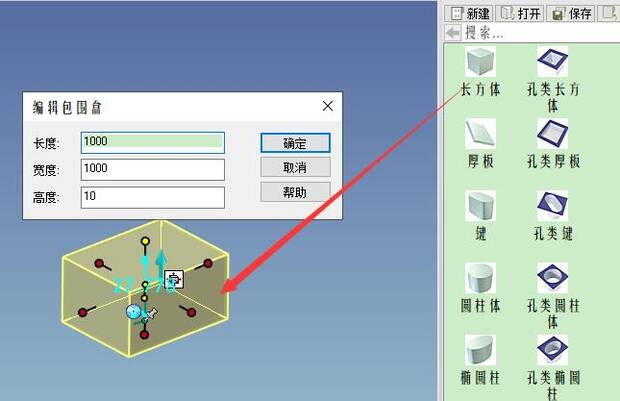

4、拖放一个长方体，尺寸为1000x1000x10mm。

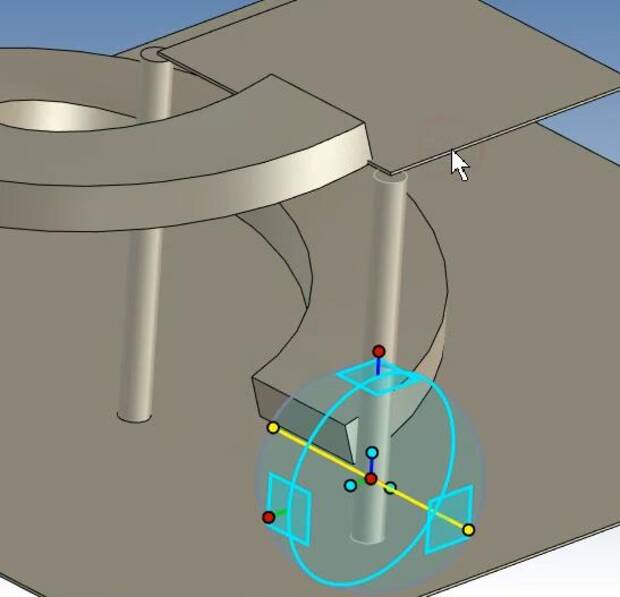

5、将圆柱体利用三维球移动到定位的圆柱上。

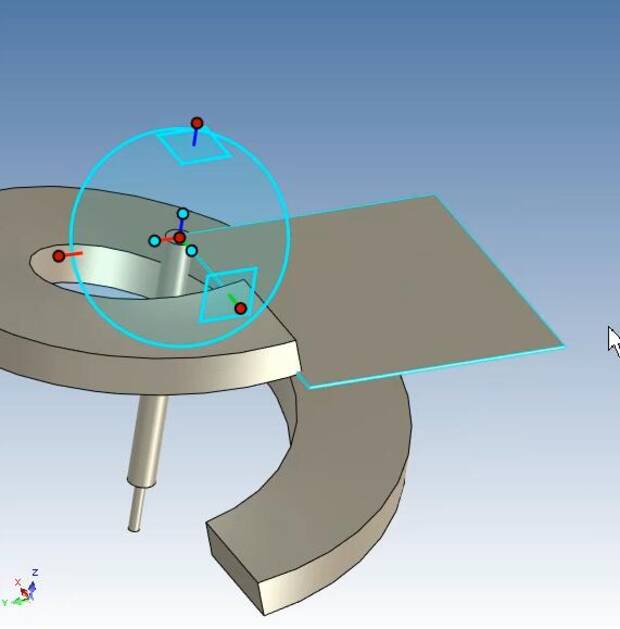

6、激活三维球，利用三维球移动长方体到合适地方作为平台。
7、按键盘上的Ctrl+c、Ctrl+V复制一个平台面，利用三维球向下移动1200mm，令它作为地面。
8、拖动长度手柄将“地面”面积变大。

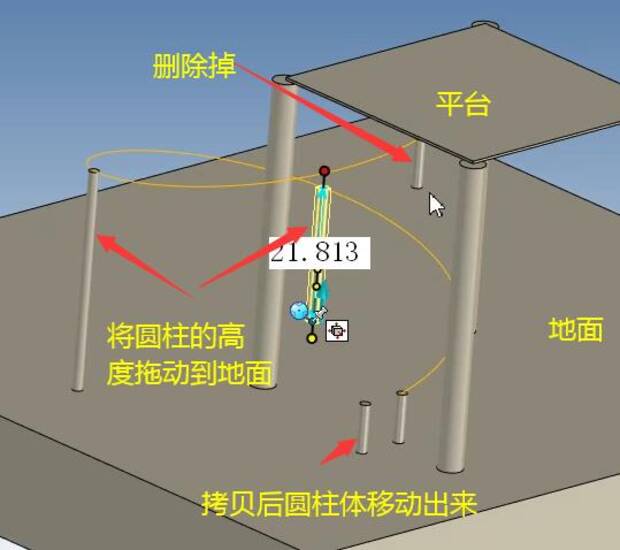

9、删除定位圆柱。
10、拾取圆柱体高度手柄，按住鼠标左键，并按Shift键，智能捕捉到“地面”。
11、按键盘上的Ctrl+c、Ctrl+V复制一个圆柱体，再利用三维球移动1000mm到平台另一个角点。
12、在设计市场反馈和将两个圆柱体选中，按键盘上的Ctrl+c、Ctrl+V复制，再利用三维球移动1000mm到平台另一个角点。

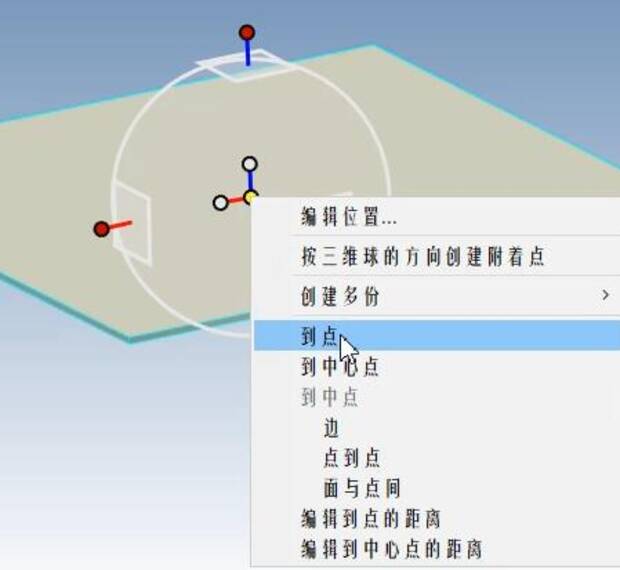

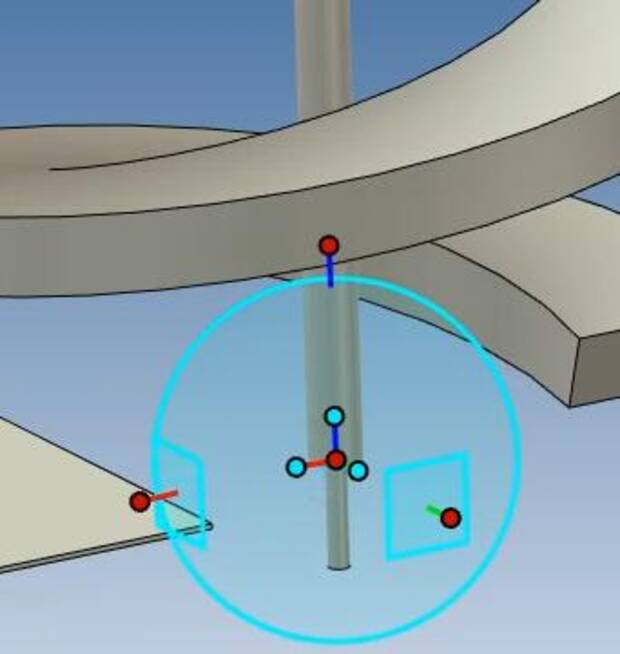

13、从设计元素库中拖放一个圆柱体，默认直径40mm，激活三维球，单击鼠标右键，选择到点。
14、选中长手柄在中心点处单击鼠标右键，选择到点，拾取“地面”。

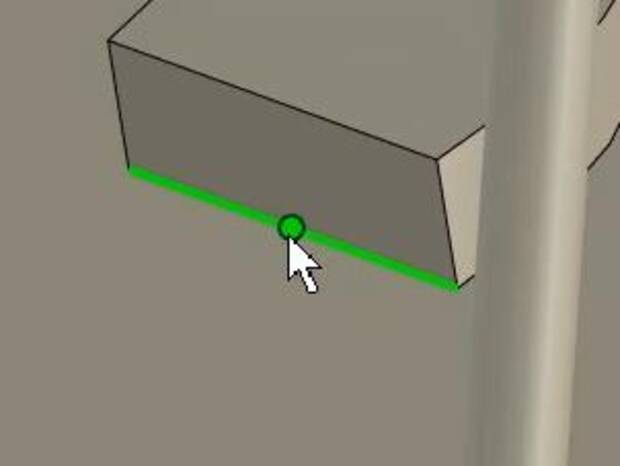

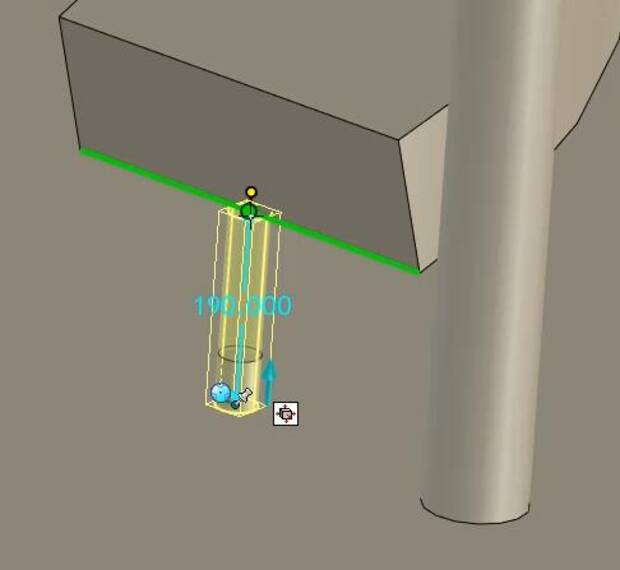

15、拖动圆柱体高度手柄，按Shift键拾取到棱边。
16、改变一下“地面”的厚度。

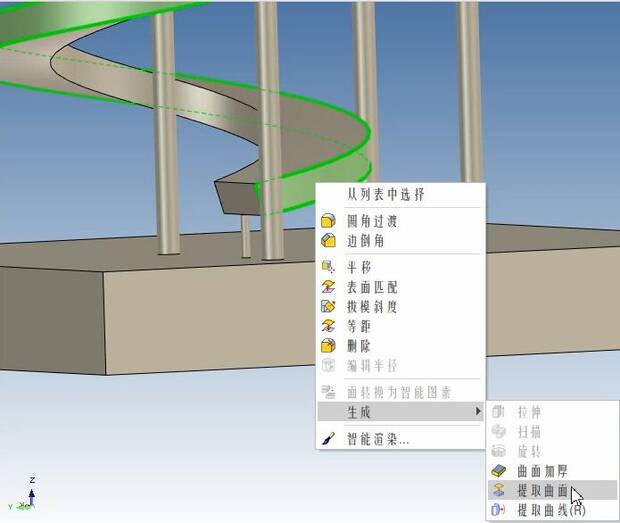

17、鼠标光标放在曲面处，单击鼠标左键三次，选中曲面，单击鼠标右键，选择生成，提取曲面。
18、提取曲面、偏移曲面200mm。
19、在提取的曲面边界上提取曲线。
20、将螺旋零件和提取的曲面压缩掉。
21、选中圆柱，激活三维球，按空格键，再单击鼠标右键选择到中心点，拾取到圆柱的上表面。
22、再按空格键使三维球与零件结合在一起，光标放在三维 球中心点处，按鼠标右键沿着曲线拖动，当曲线高亮绿色显示时候，松开鼠标，选择沿着曲线拷贝。

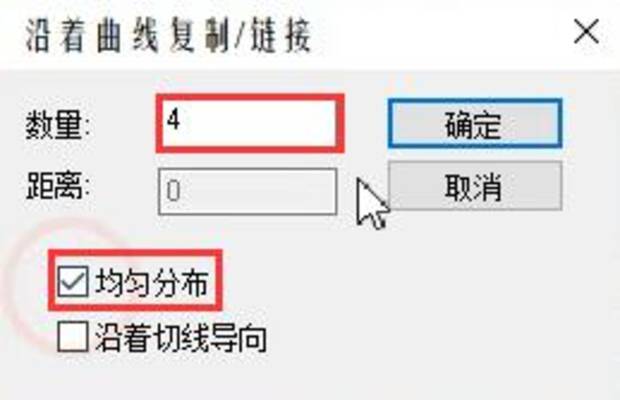

23、按下图设置。

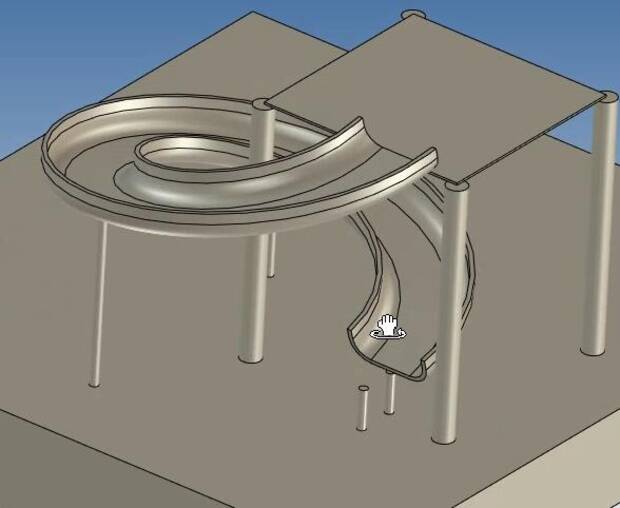

24、将曲线压缩隐藏，再将滑梯压缩显示出来。
25、选中弹簧，激活零件，单击鼠标右键，选择“编辑”，编辑草图截面，鼠标左键框选如图三条线。
26、选择【圆角过渡】，半径为100mm。
27、选择【等距】，如图拾取线，距离20mm。
28、选择【裁剪】。
29、修改后生成零件。
30、选中圆柱体，激活三维球，将长手柄选中，使其只能沿此方向移动，在三维球中心点处单击。
31、选取另一个圆柱体，激活三维球，单击鼠标右键选择到点。
32、再选择长轴，固定移动广向，单击鼠标右键，选择到中心点，并拾取另一个圆柱棱边作为参考。
33、新建草图，画爬梯截面草图。
34、利用三维球移动草图到边中点。
35、草图上单击鼠标右键，选择生成，再选拉伸，弹出的对话框勾选“从中面拉伸”。

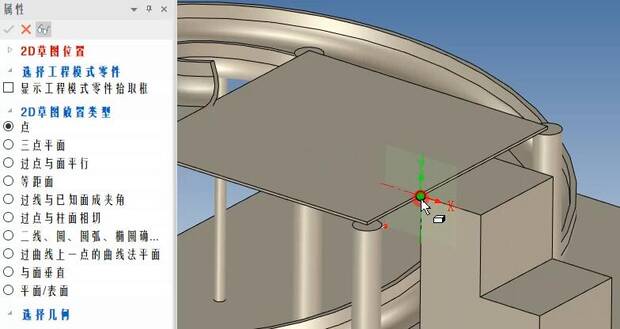

36、再新建草图，如图选取点作为草图坐标原点。
37、画草图如图，完成草图后，草图上单击鼠标右键，生成，拉伸。
38、拉伸对话框，勾选增料，距离50mm。
39、利用三维球镜像拷贝一个增料特征，三维球剥离零件移到爬梯棱边中点。
40、拖放一个长方体到平台的几何中心，并编辑包围盒，长、宽、高为900x900x500mm。

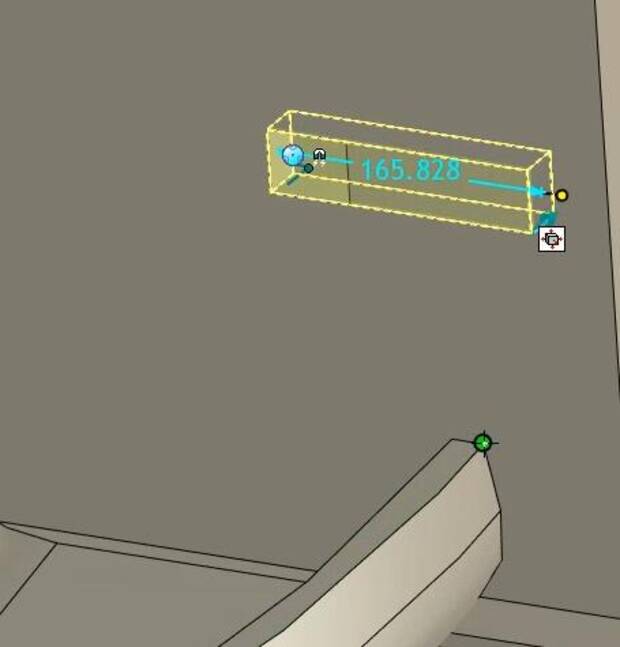

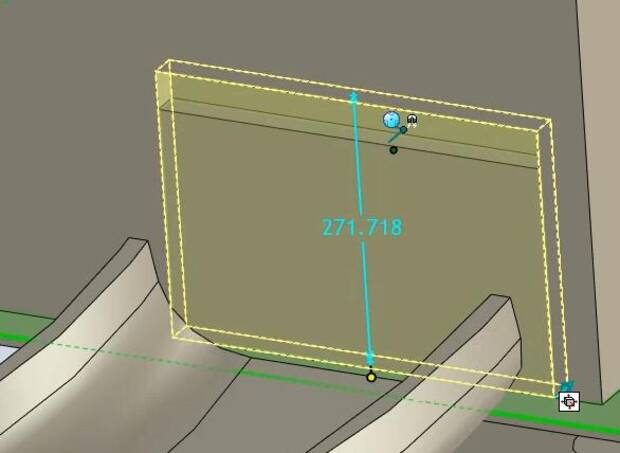

41、拖放一个孔类长方体到棱边，鼠标左键拖放孔类圆柱体长度手柄，按键盘上Shift键，智能捕捉到面或边。
42、拖放一个孔类圆柱体到螺旋滑梯一侧的长方体面上，鼠标左键拖放孔类圆柱体长度手柄，按键盘上Shift键，智能捕捉到点、面或边。
43、按键盘上的Shift键，将棱边依次选中，单击鼠标右键，选择提取曲线，提取边线后将这个参照长方体压缩掉。

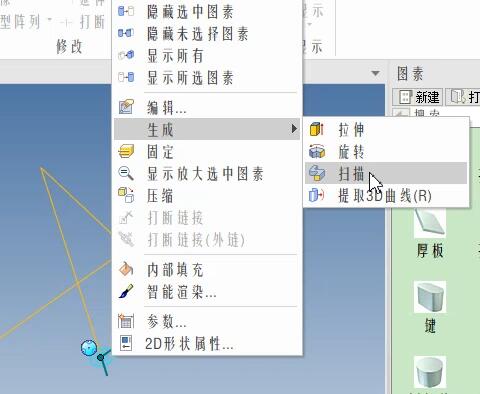

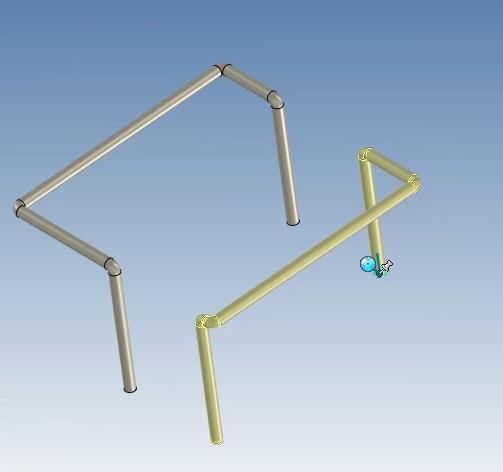

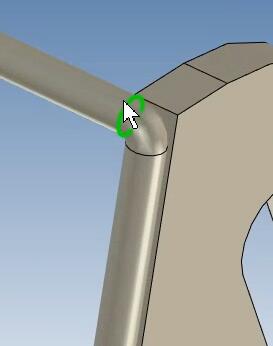

44、相同方法，在曲线的端点处新建草图，并画半径为20mm的圆，草图上单击鼠标右键生成，扫描，弹出对话框勾选三维导动线，拾取曲线生成零件。

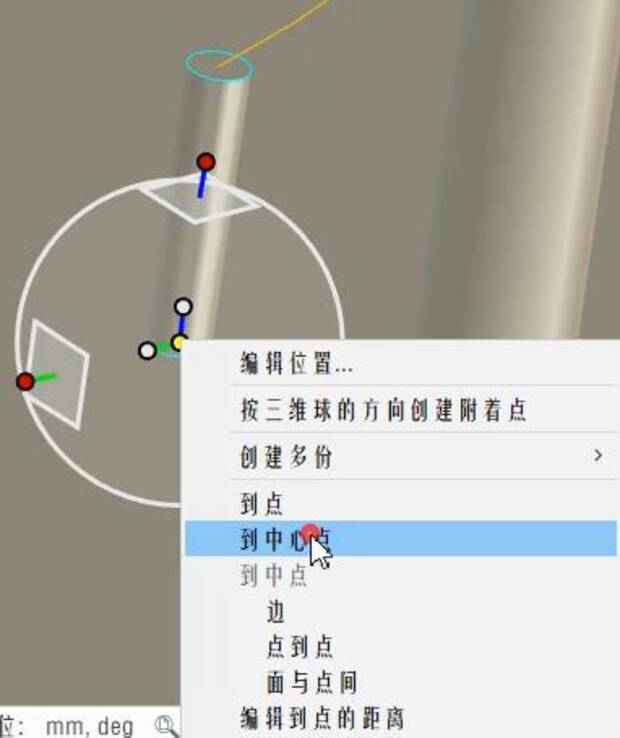

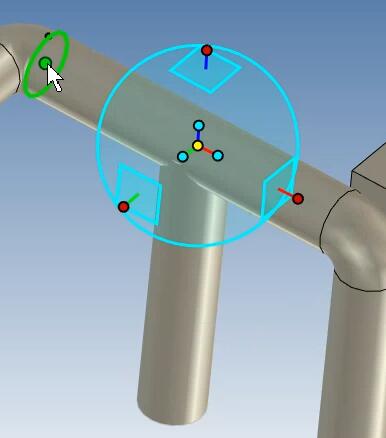

45、选中如图的圆柱体，按Ctrl+C、Ctrl+V复制一个圆柱体，而后激活三维球，在三维球中心点处单击鼠标右键，弹出的快捷菜单，选择“到中心点”，然后拾取截面圆。
46、利用三维球沿轴移动一段距离，在三维球中心点处单击鼠标右键，弹出的快捷菜单选“点到点”。
47、激活零件，在高度控制手柄上单击鼠标左键，按住不放，再按Shift键，捕捉到平台的表面。

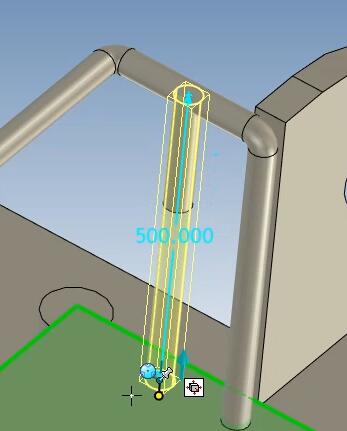

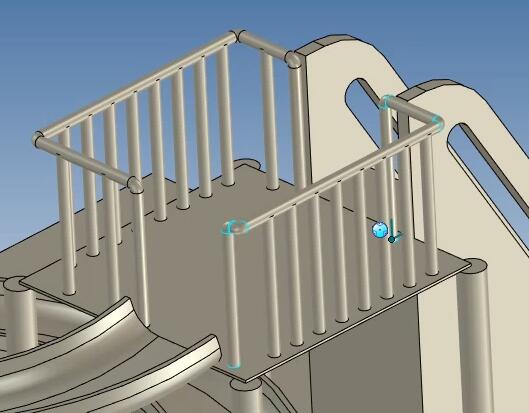

48、再利用三维球拷贝圆柱体作为栏杆。

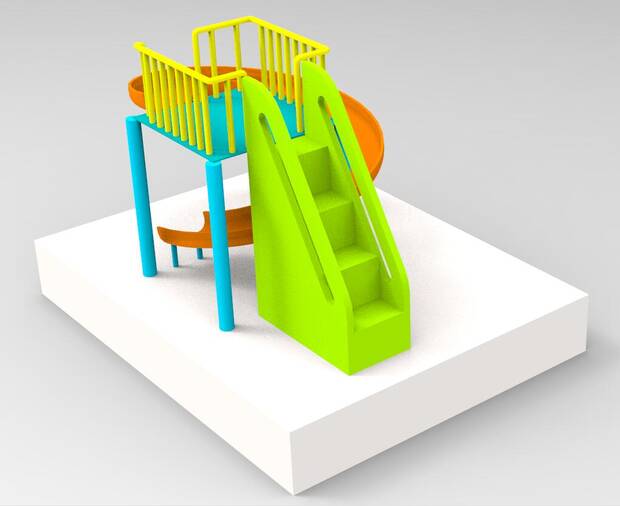

49、着色渲染后，完成建模。
