楼主有个笔记本,有一次喝酒喝多了,,结果屏幕报废了
但是 下半身是好的
于是乎,花了几十元买了点小零件,亚力克等,成功华丽变身

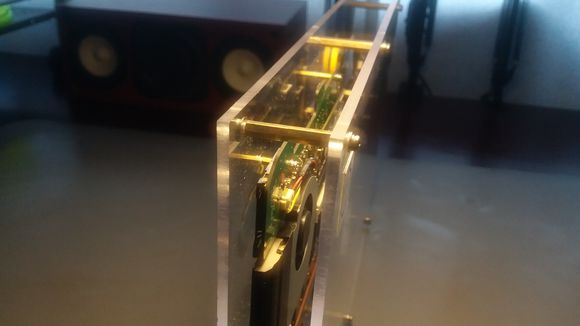

精品制作的小支柱



总共花了不到40

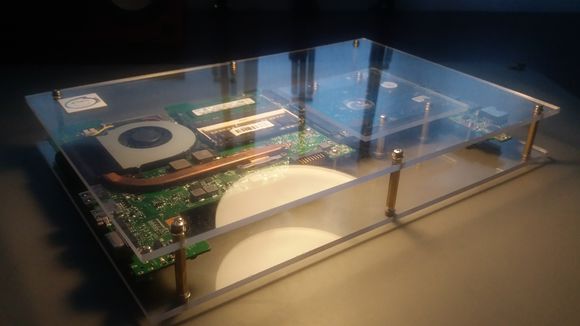

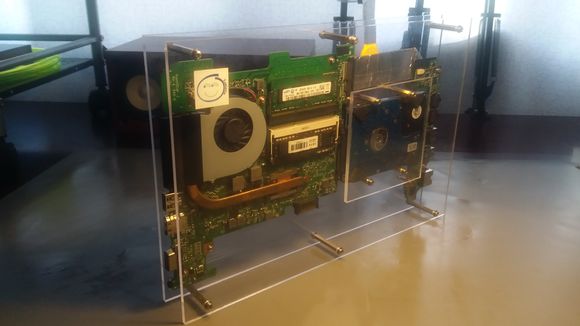

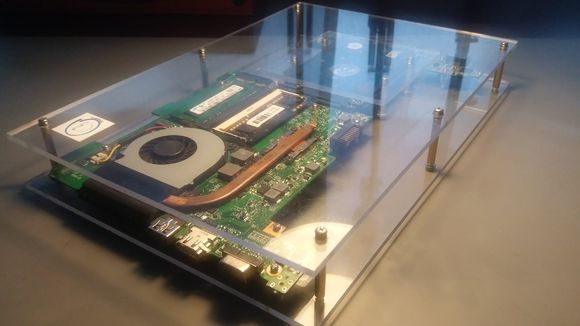

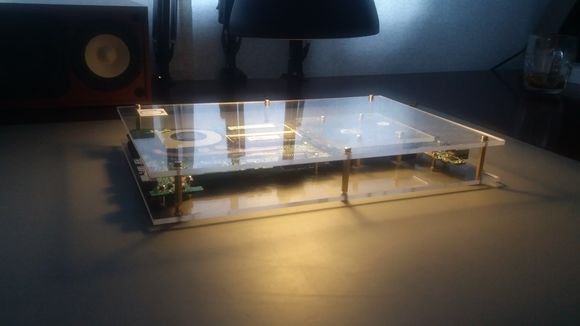

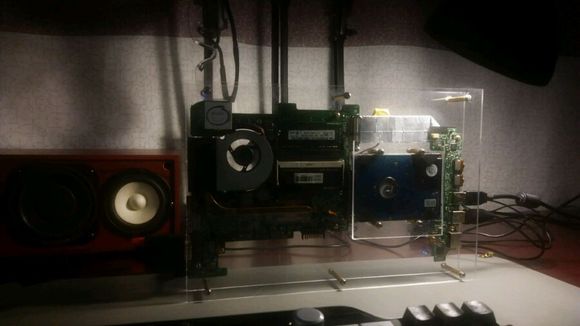

外观图
精品铸造

左侧接口一览
VGA
HDMI
USB2.0
DC
多功能读卡器

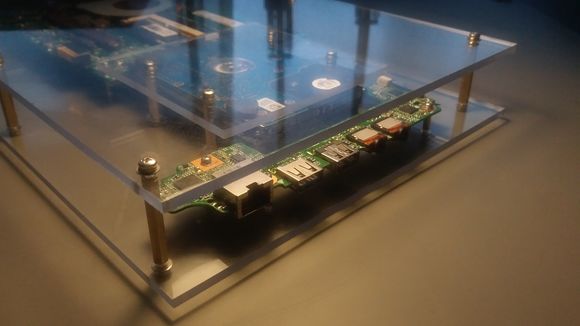

右侧接口一览
音频输出
MIC
USB2.0
USB3.0
千兆网卡

硬盘为500G

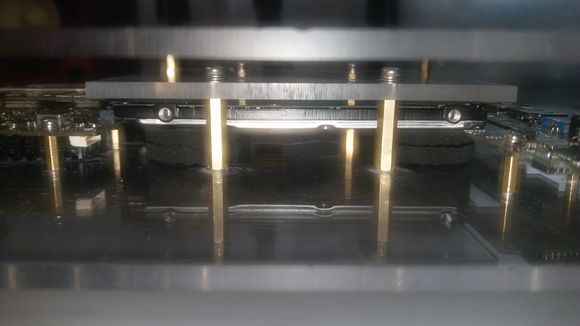

有独立的散热和固定板块

硬盘有四个独立的固定支架,还有保护盖,稳定运行

有迷你pcie扩展
内存4GB.DDR3.1333内存
CPU:AMD APU 双核心 800-1600MHZ CPU
GPU:ATI HD 6000系列显示核心
支持蓝光原盘高清硬解码
功率
最大负载15w
待机 6w
功率仪测的,我那个老帖子有图

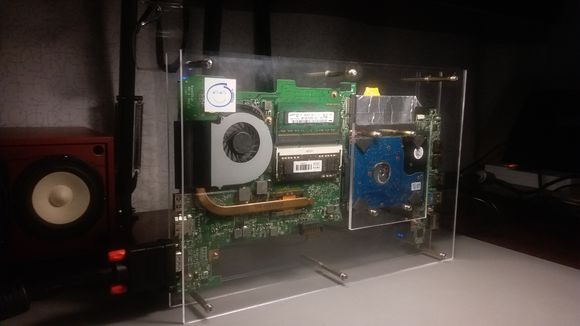

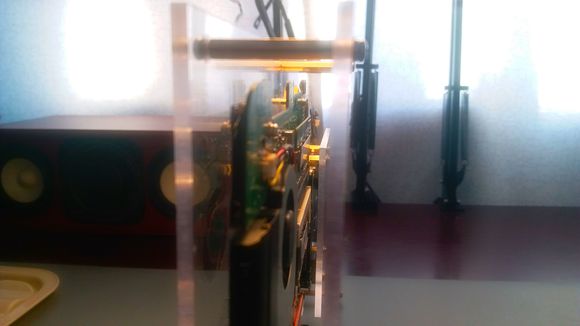

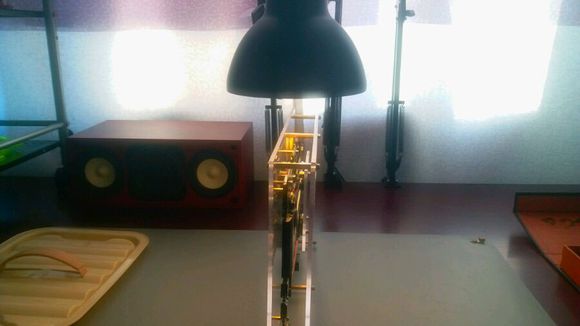

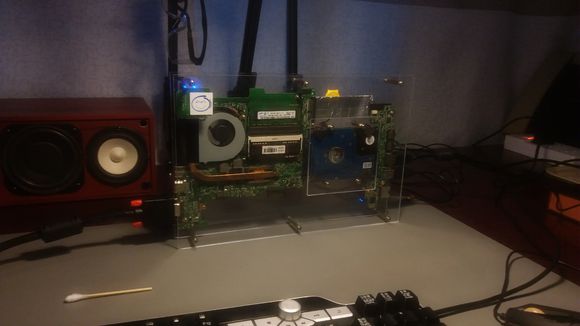

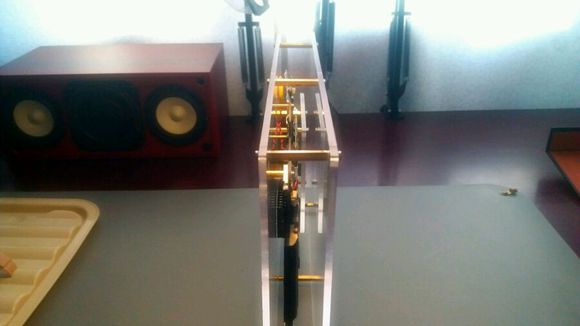

平着放,竖着放都可以
我喜欢竖着放,不占地


出去接货了,晚上继续更新,还有风扇低负载直接停转,基本没噪音

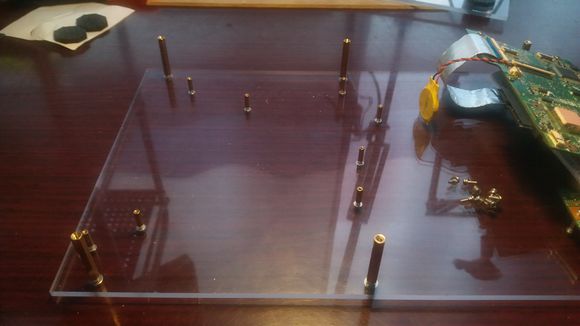

多种规格支柱,小的固定主板,大的固定外框,统一固定,每一个都是手动打眼

完全按照主板螺丝扣打洞

话说打洞挺辛苦的,不过效果不错

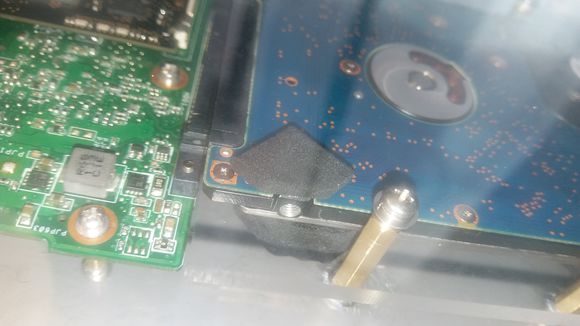

硬盘的减震垫,双层,

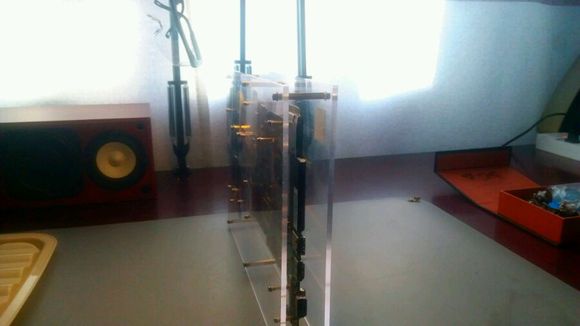

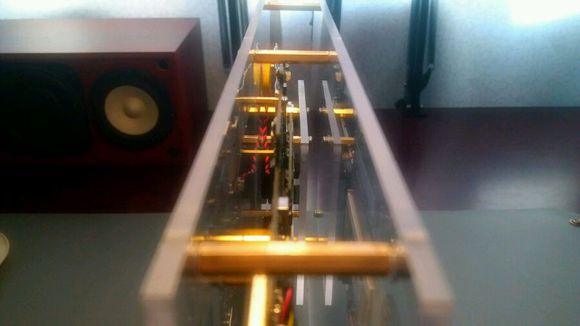

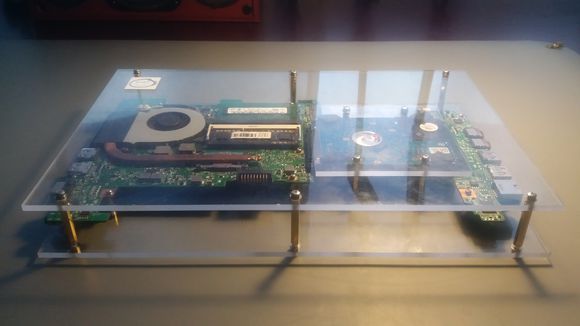

内部支架格局

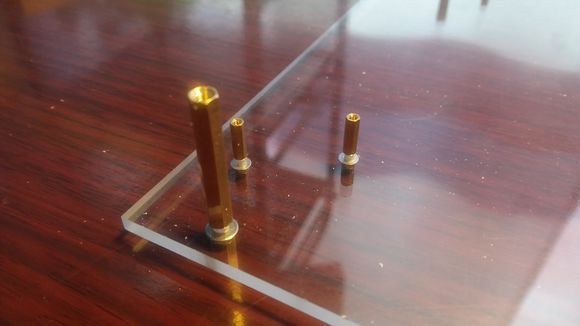

多种不同规格支柱
真心漂亮

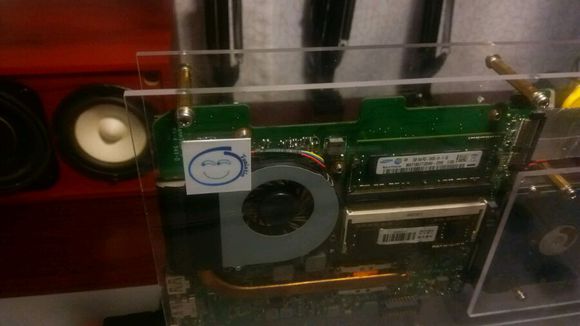

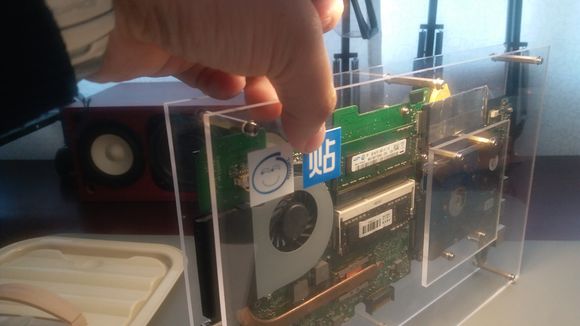

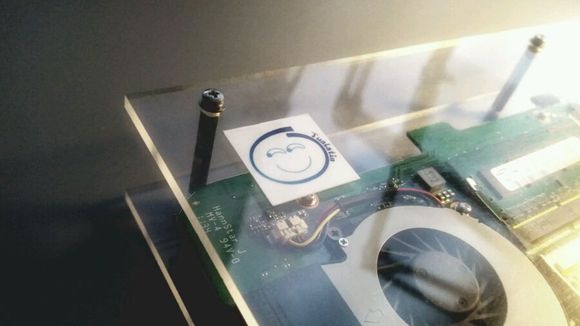

要不要再加个贴纸
要不要再加个贴纸

加哪个呢

晚点上开机接线图
接线图

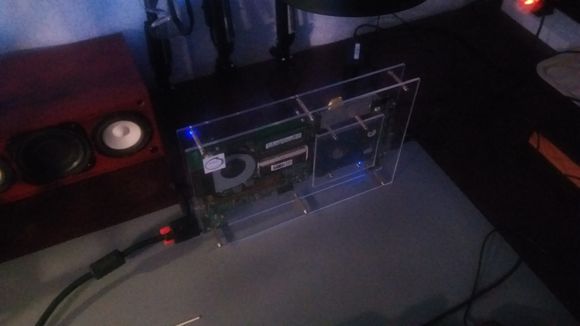

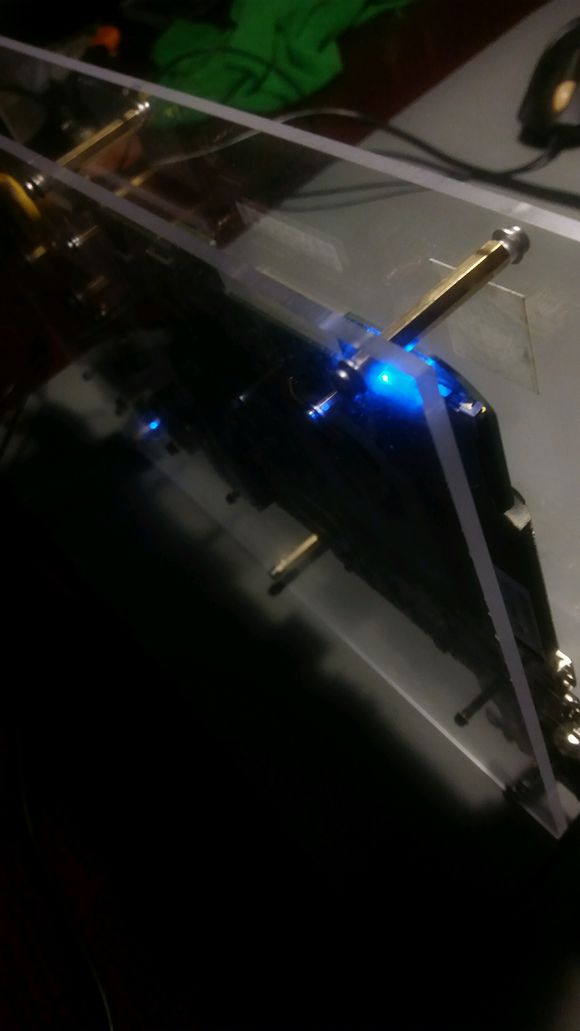

开机

待机6w 挂个 UT什么都 岂不是美滋滋
顺便再挂个QQ宠物 每天喂食一次

一会把它放到*奶大**身边,当一个小型主机,挂UT不错
回头用minipcie 接口转出一个sata接口,用于拷贝数据用,或者直接用千兆网卡组个共享,方便与*奶大**传输数据
接下来 配置下 局域网链接
来来 说下制作教程,和制作经验,有人看嘛
说下制作教程 先说板材
亚力克
淘宝自己找
最好找现成大小的
跟你想要的尺寸最接近的 一般卖的都有现成的尺寸大小
这样最实惠,不用自己切,卖的人家用激光切的,效果最好
定制很贵 不实惠
关于钻孔
我用的电磨 就是电钻
最好是迷你手钻 高精度的
钻头 准备 看你多大的孔距 比如3mm的螺丝,那就用3mm的钻头
钻的时候多练练手 就稳了 没啥难得

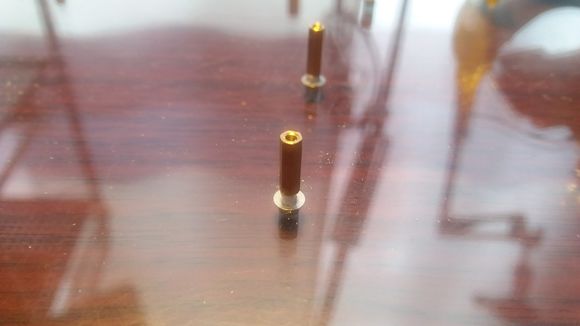

关于铜柱 也叫支架
淘宝搜m3 铜柱,再买点m3螺丝
m3就是 螺丝直径,铜柱内孔的直径。
钻的时候 可以先画点
胆大手稳就直接压着钻
见如果玩电钻 记得带上护目镜
固定同住找钻点的时候 可以用少许的101胶水 临时固定 就少放一点 别多老 多了会有胶痕 很不好看
挂ut去了
下冷门资源

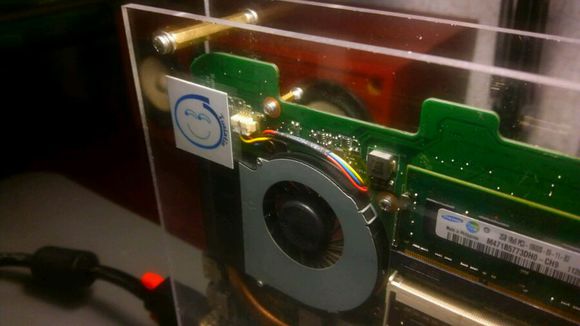

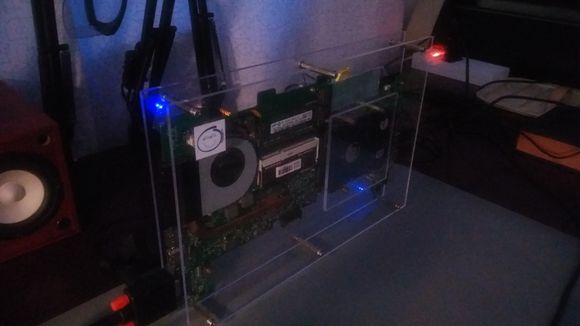

开机状态 低负载风扇停转

4针调速

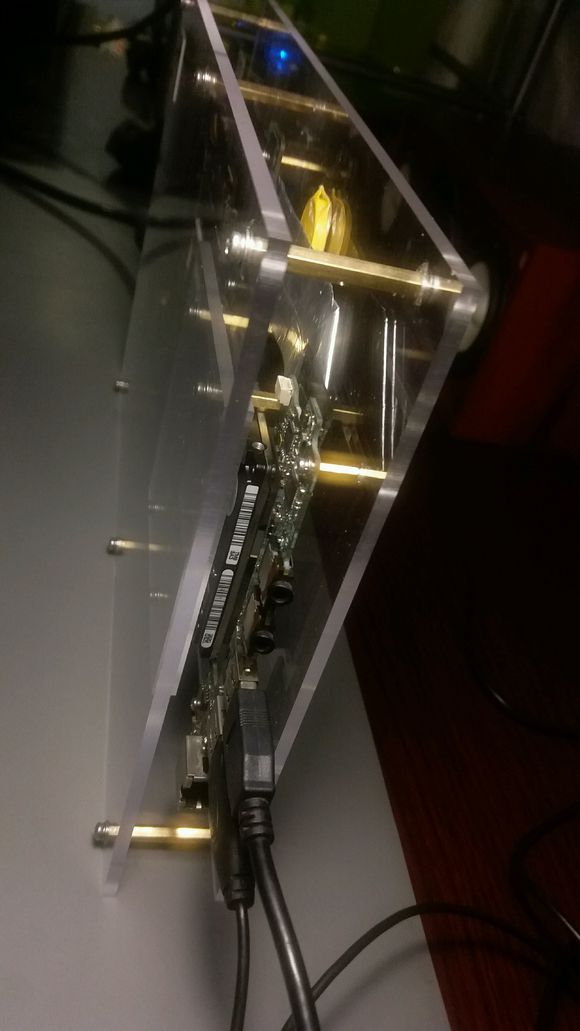

各种接口非常结实,都有铜柱固定

这样看主风扇好像也是透明的,真好

心里美滋滋
