帕累托图，是以意大利经济学家V.Pareto的名字而命名的，又叫排列图、主次图，按照重要程度排列来作图，在质量管理可以用来分析确认产生质量问题的主要因素。这里顺便了解一下帕累托法则，又叫二八法则，即80%的问题是由20%的原因造成的，可以用来区分出重要的少数和不重要的大多数，从而引导人们关注重要的部分来进行改进。
今天我们就给大家分享一下怎样来制作帕累托图。

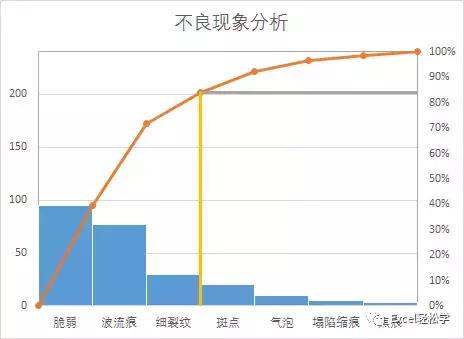

我们先看帕累托图是什么样子。
这个图有几个关键点：
1、各个因素按照从大到小排列；
2、一条折线从0点开始显示累计的百分比，折线与第一个因素的右上角相交；
3、主要纵坐标轴的最大值代表所有因素的总数量，次要纵坐标轴最大值为100%；
4、在靠近80%处添加一横、一竖两条虚线。
下面给大家详细讲解一下操作步骤。
Step 1、改造数据
原始数据如下。
我们需要添加累计百分比，序号。
a. 对数据按照“不良数量”进行降序排列；
b. 在第二行前面插入一行空白行，C2单元格填0，这是为了后面作图用的，实现折线从0点开始的效果；
c. C3单元格输入以下公式来求累积百分比；
=SUM(B$3:B3)/SUM($B$3:$B$9)
改造后数据如下。
Step 2、插入图表
选中A1:B1和A3:B9这两个单元格区域，注意中间空出来了A2:B2这个区域，点击【插入】选项卡中的柱形图。
生成如下图表。
对图表进行以下设置。
a. 双击数据系列，在弹出的“设置数据系列格式”对话框中将分类间距更改为0。
b. 接着将系列边框设置为白色实线。
c. 因为所有不良现象的总数量是240，所以我们将纵坐标轴的最大值设置为240，最小值设置为0。

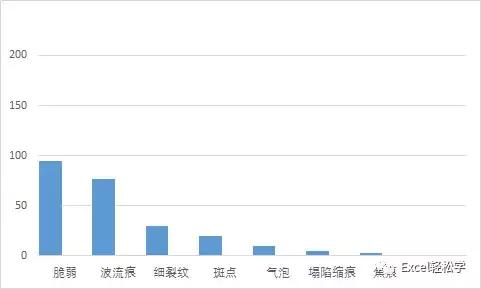

初步得到如下的图表，下面我们还要添加折线、80%处的指示线。
Step 3、添加累计%折线

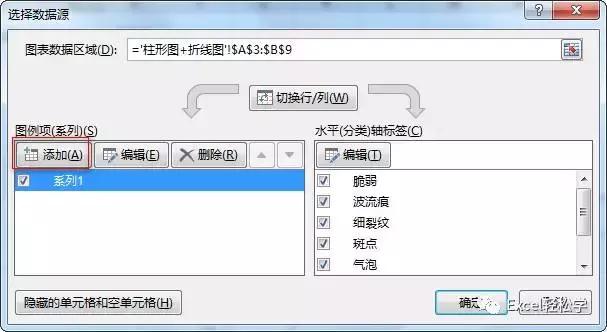

选中图表，点击右键菜单中的“选择数据”，在弹出的对话框中点击“添加”按钮。

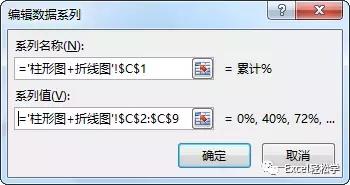

在弹出的对话框中，“系列名称”选择C1单元格，“系列值”选择C2:C9的区域。
设置完之后变成下面这样子，另一个系列的数值太小，已经看不见了。
接着选中图表，点击右键菜单中的“更改图表类型”，在弹出的对话框中选择“组合”，将“累计%”系列设置为“带数据标记的折线图”，勾选“次坐标轴”。从预览中我们也可以看到设置后的样子。
我们还需要对图表进行设置。
a. 双击次要纵坐标轴，将最大值设置为1，最小值设置为0。
b. 点击【设计】选项卡，依次单击“添加图表元素”、“坐标轴”、“次要横坐标轴”。
得到如下图表，大家看上方添加了次要横坐标轴。
接着我们需要对次要横坐标进行三点设置。
-
坐标轴位置：双击次要横坐标轴，在“设置坐标轴格式”对话框中将“坐标轴位置”设置为“在刻度线上”。
-

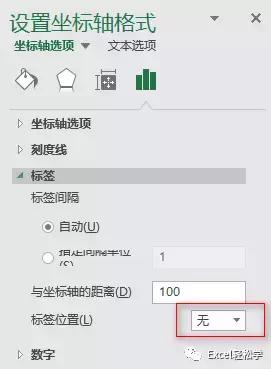

隐藏标签：在“标签”选项中，将“标签位置”设置为“无”。
-
隐藏线条：将次要横坐标轴的“线条”设置为“无线条”。

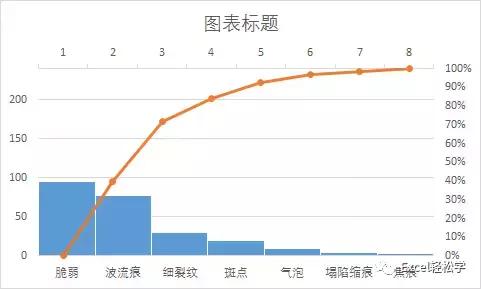

得到如下图表，已经有了初步的样子了，我们还需要在约80%处添加指示线。
Step 4、添加指示线
我们通过以下公式来计算最靠近80%的点。
X轴的值：=MATCH(MIN(ABS(C2:C9-80%)),ABS(C2:C9-80%),0)，这是数组公式。
Y轴的值：=INDEX(C2:C9,G3)
在图表上点击右键菜单中的“选择数据”，在弹出的对话框中点击“添加”按钮，在“编辑数据系列”对话框中，“系列名称”选择F2单元格，“系列值”选择G3单元格。这里选择什么数据都没关系，因为我们后面需要将它设置为散点图，并设置误差线。

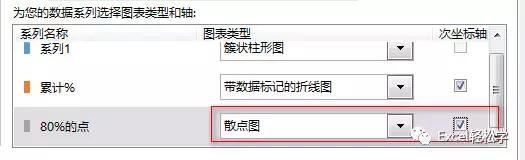

在图表上点击右键菜单中的“更改图表类型”，将“80%的点”更改为散点图。
下面我们需要将“80%的点”重新设置一下x、y值。

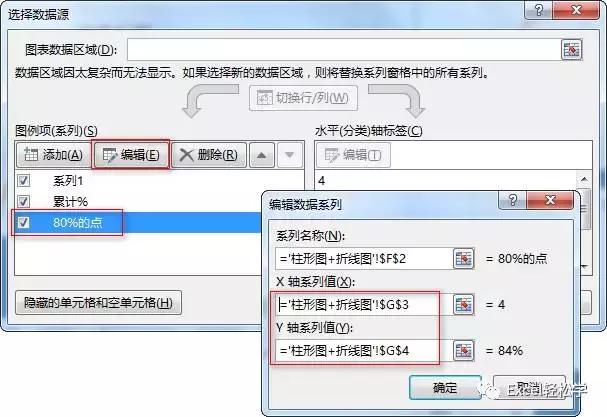

在图表上点击右键菜单中的选择数据，选中左侧的“80%的点”，点击“编辑”按钮，设置x轴的值为G3单元格，y轴的值为G4单元格。
选中图表，点击【格式】格式选项卡，点击最左边的下拉列表框，选中“次坐标轴 水平 (类别) 轴”，设置“坐标轴位置”为“在刻度线上”。

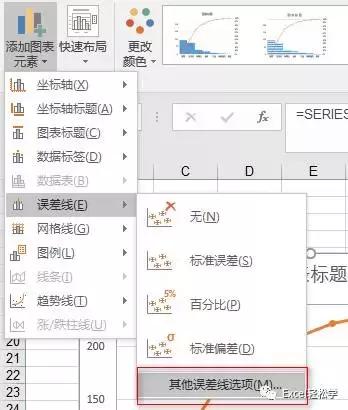

选中“系列“80%的点””，点击【设计】选项卡下面的“添加图表元素”、“误差线”、“其他误差线选项”。
设置垂直误差线

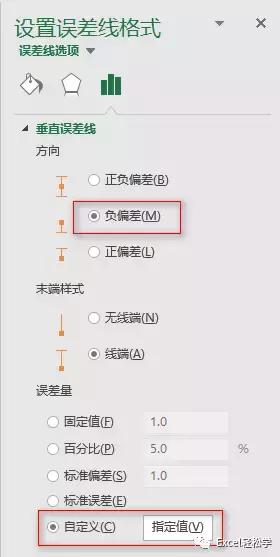

选中垂直误差线，“方向”选择“负偏差”、“误差量”选择“自定义”，点击“指定值”按钮。
设置如下，正错误值设置为0，负错误值设置为G4单元格。
设置水平误差线

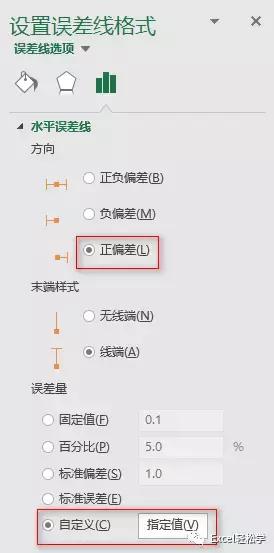

类似的方法，设置水平误差线，不过这里要设置为“正偏差”。
点击“指定值”按钮，正错误值设置为G6单元格，负错误值设置为0。
这里G6单元格的公式如下：
=COUNT(C2:C9)-4
这里是计算总的百分比数值个数（8个）减去80%的点所在的数据点的x值（4），结果得到4。

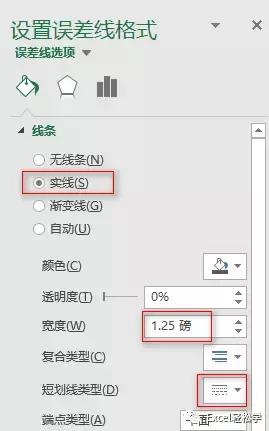

最后设置水平、垂直误差线的线条为“实线”，短划线类型为虚线，宽度为1.25磅。

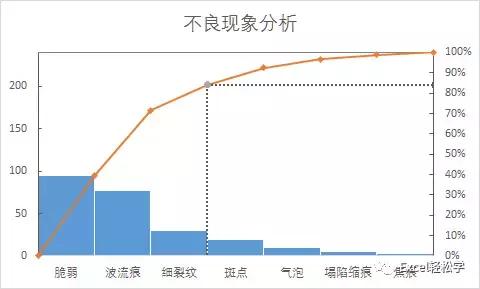

最后设置图表标题为“不良现象分析”。整个图表就大功告成了！
后续
在添加指示线的时候，使用了散点图的误差线。既然已经写了这么多了，那么我就再给大家介绍一下直接用散点图来实现相同效果的指示线。
我们先设置横线、竖线的端点的坐标，如下图所示。
横线
x轴的值分别是约80%的点的x轴的值和数据个数的值。
y轴的值都等于之前介绍的约“80%的点”的y轴值，即84%。
竖线
x轴的值都等于之前介绍的约“80%的点”的x轴值，即4。
y轴的值分别是0和约80%的点的y轴的值。
复制F12:G13的区域，粘贴到图表上，这时就生成了两个系列。
我们把这两个系列都改成“带直线的散点图”，设置到次坐标轴。

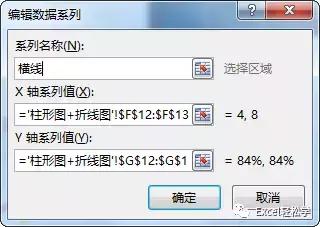

重新设置数据如下。
这时图表次要横坐标轴位置又变成了“在刻度线之间”，我们把它调整为“在刻度线上”。得到如下图表。
最后设置线型格式等就得到如下图表了。
编辑这篇文章好累啊，小伙伴们，你学会了没？
End.
