20.1变频空调器室内机的拆卸
变频空调器室内机的拆卸方法与定频空调器室内机的拆卸方法大致相同，不同是室内机电路部分稍复杂，拆卸时应注意各线路连接关系。
20.1.1变频空调器 室内机外壳的拆卸

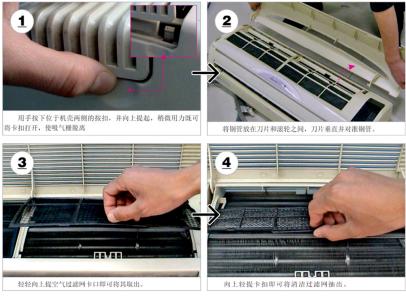

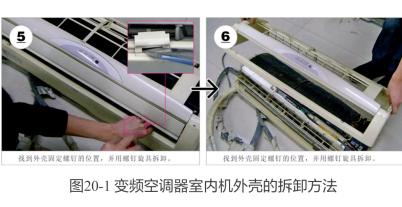

图20-1为变频空调器室内机外壳的拆卸方法。
20.1.2变频空调器室内机电路板的拆卸

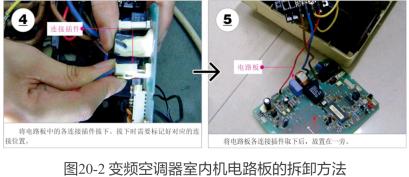

图20-2为变频空调器室内机电路板的拆卸方法。
室内机电路部分的电源电路板、主控电路板等安装在室内机的一端，由电控盒固定。
完成空调器室内机电路部分的拆卸后，可根据维修的需要将室内机中的各传感器拆卸下来。
图20-3为空调器室内机传感器的拆卸及室内机拆解完成效果图。
20.2 变频空调器室外机的拆卸
变频空调器室外机的拆卸方法与定频空调器室外机的拆卸基本相同。不同的是，变频空调器室外机中多-块变频电路板，因此拆卸变频空调器，除拆卸外壳等部分外，还需要针对变频电路部分进行拆卸。
20.2.1变频空调器室外机组件的拆卸

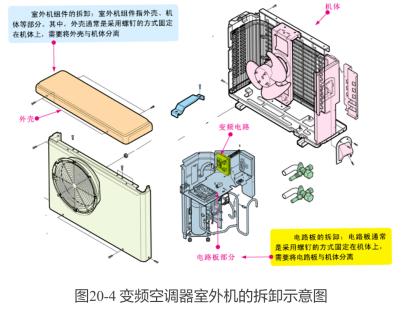

图20-4为空调器室外机的组件的拆卸示意图。
20.2.2 变频空调器室外机变频电路的拆卸

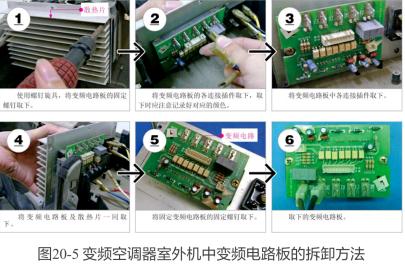

图20-5为变频空调器室外机中变频电路板的拆卸方法。
