三相电源用到了6个晶闸管T1～T6，这6个晶闸管触发信号依次相差 ，
T1和T4、T3和T6、T2和T5相差 。
晶闸管的触发顺序是1→2→3→4→5→6→1，任何时候要有两个相的晶闸管同时导通才能形成回路，所以采用宽于 的宽脉冲或双窄脉冲触发，本文用各相的“过零脉冲”做控制角的基准点。
三相电源的负载是阻感性负载，由于电感的续流特性，它的波形分析复杂不易理解，本文采用阻性负载来分析其波形。
下面对负载侧（假设变压器一次侧为纯阻性）的电压波形进行分析。图1中 为电网角速度。

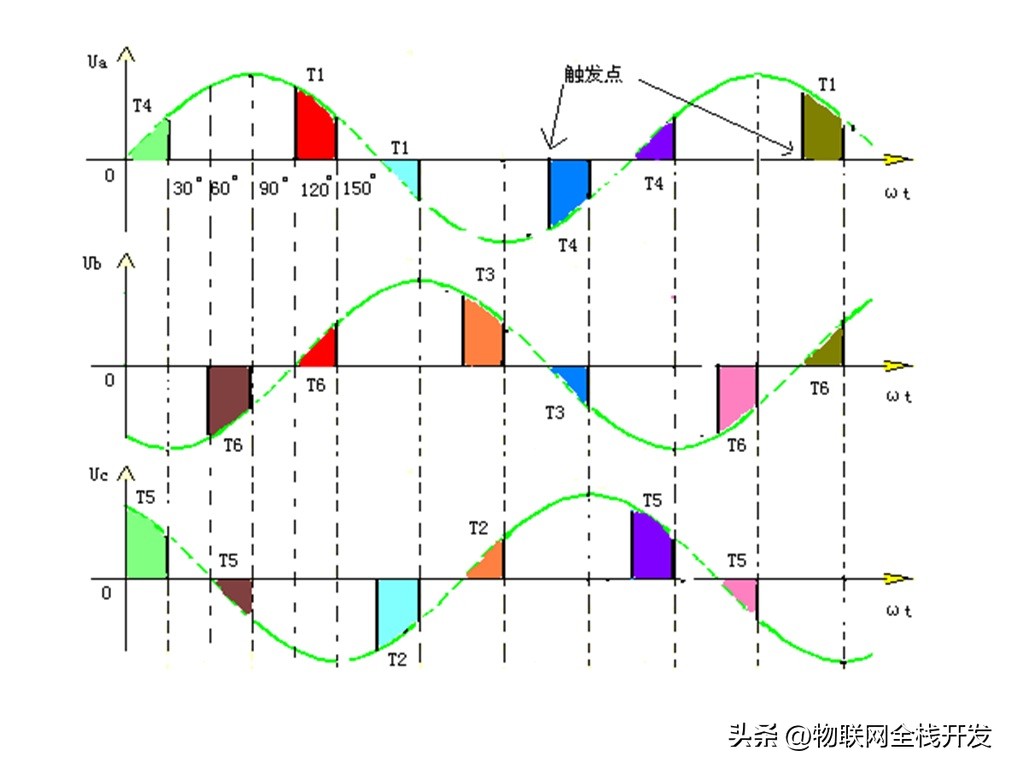

图1 三相电源原理图和电网侧三相交流电压矢量图

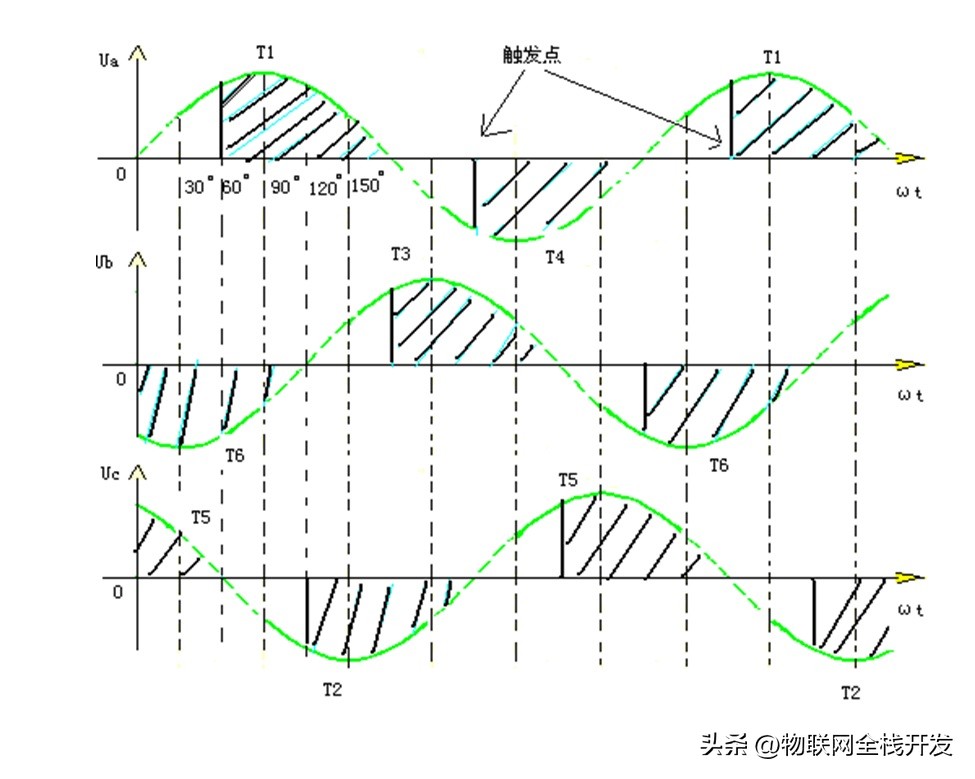

图2 触发相角30度时波形图

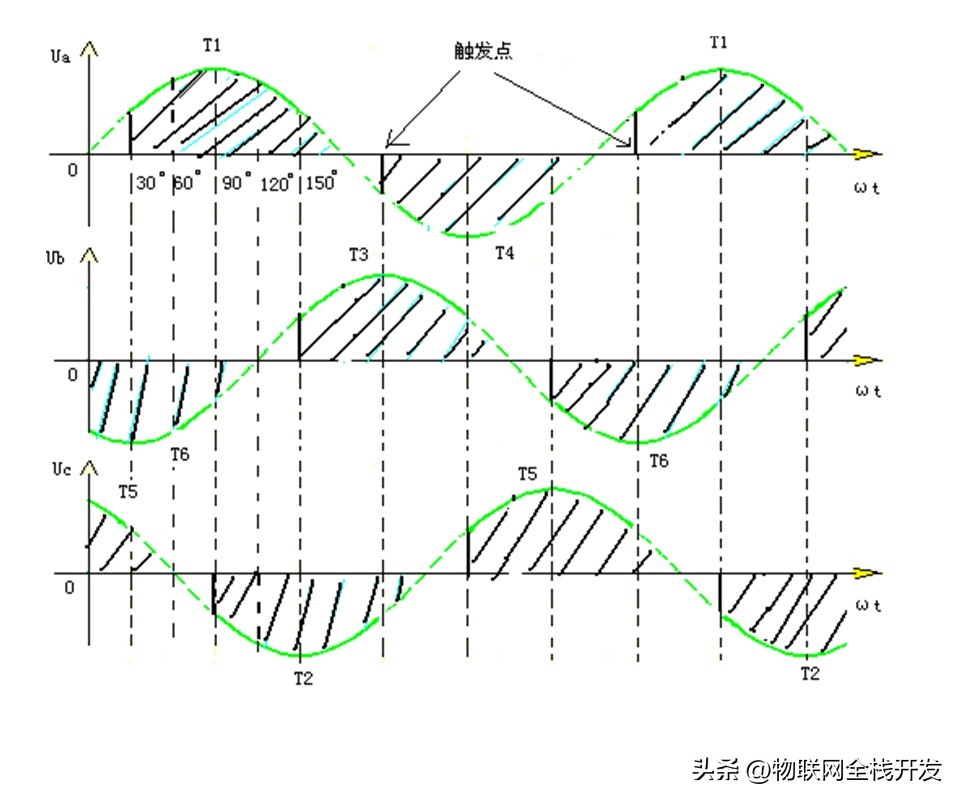

图3 触发相角60度波形图
时，从触发相角 波形图和 波形图可以看出电路处于三个晶闸管和两个晶闸管导通的状态，导通角为 ;

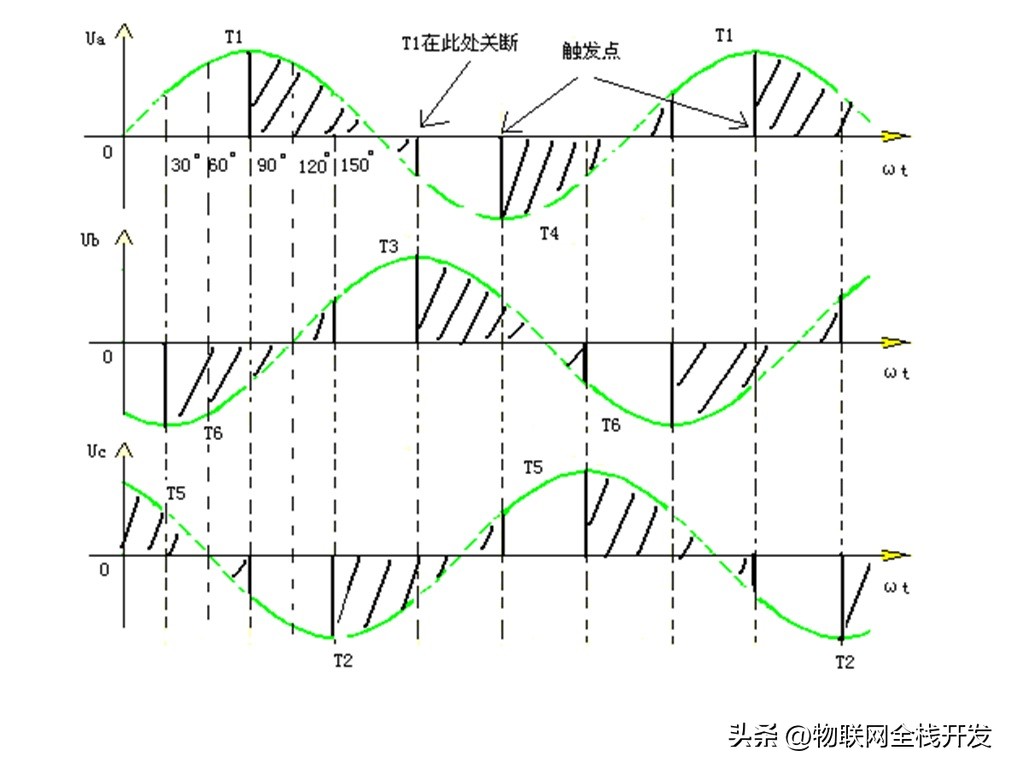

图4 触发相角75度时波形图
时，从触发相角 波形图可以看出电路处两个晶闸管导通的状态，导通角为 。
例如当T1和T2导通，当A相正半波从正向负过零点时， ,此时T1由于仍承受正电压不会关断，只有当T3导通后T1才会承受反向电压关断，T1关断点见图4所示。

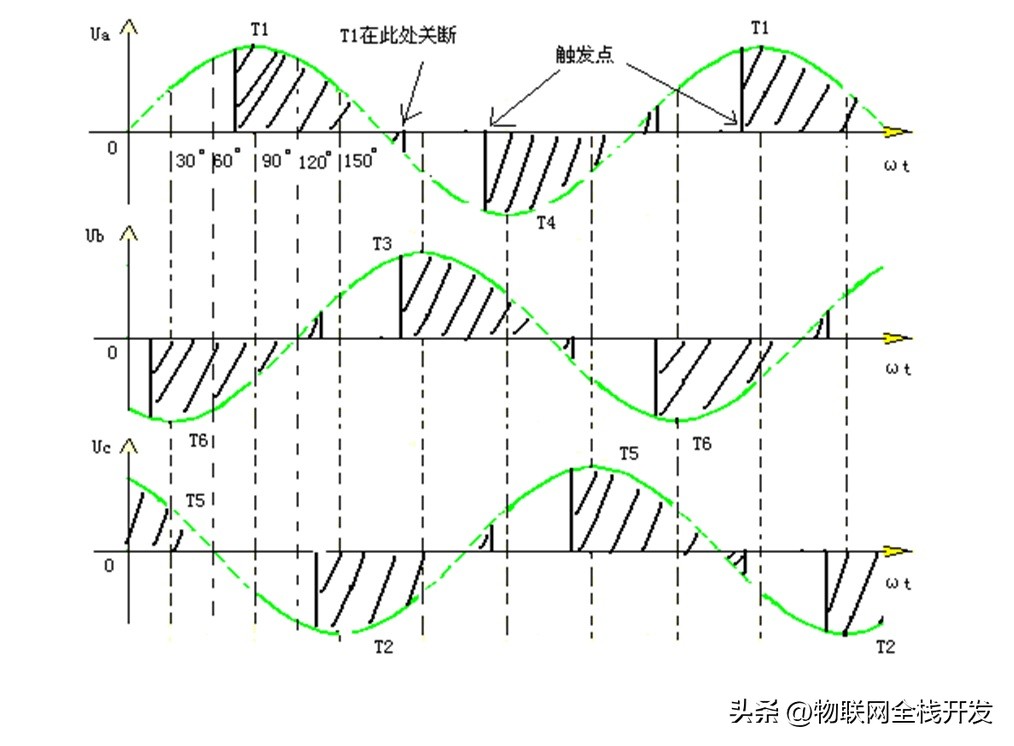

图5 触发相角90度波形图
图6 触发相角120度时波形图
时，从触发相角 波形图 波形图可以看出电路处两个晶闸管导通或无晶闸管导通的状态。
图6中颜色相同的晶闸管同时导通,晶闸管的导通区间在图上都用T1～T6符号标注。T6在电压由负变正后才关断，是因为uab>0, T1、T6导通， 后，T6才受反压关断。
每个晶闸管的导通角分为相隔的两个部分，分别为 ,所以每个晶闸管导通角合为 。
时，电路处于一个晶闸管导通或者无晶闸管导通状态，所以阻性负载时的移相范围是 。
纯感性负载时，电流滞后电压 ，当触发角为 时电流才从零开始上升，所以当纯感性负载时，晶闸管触发角的移相范围是 。
但是实际负载（变压器一次侧）是阻感性负载，此时晶闸管的触发角移相范围和电阻和电感的相量夹角有关，如果夹角为 。，则其移相范围是 。
