一、分析与说明

1.1、 利用圆确定关键点的位置是常用绘图技巧。

1.2、 如果已知一个圆与另外两个已经确定位置的对象相切，并且半径已经给定，那么首选“相切、相切、半径”方式绘制该圆。

1.3、如果已知一个圆与另外三个已经确定位置的对象相切，那么首选“相切、相切、相切”三点方式绘制该圆。

20230324_01

二、详细绘制步骤

2.1、 按键盘上的“F8”键，打开“正交”，命令行输入“L”后回车，启用“直线”命令，绘制一条长度为40个单位的白色水平线段AB。

20230324_01

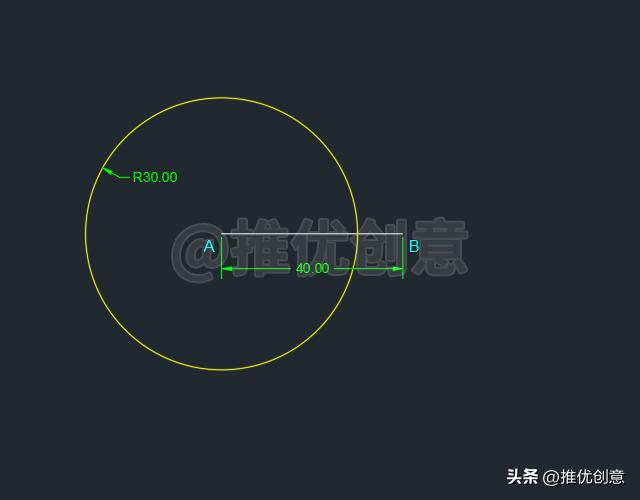

2.2、 命令行输入“C”后回车，启用“圆”命令，捕捉点A为圆心，绘制一个半径为30个单位的黄色圆A 。

2.3、 直接 回车，再次启用“圆”命令，捕捉点B为圆心，绘制一个半径为35个单位的黄色圆B ，与 黄色圆A在上面交于点C。

2.4、 命令行输入“L”后回车，启用“直线”命令，捕捉点A、点C、点B绘制白色线段AC、白色线段CB。

由绘制过程可知，白色线段AC、白色线段BC分别为黄色圆A、黄色圆B的半径，所以AC=30，BC=35。

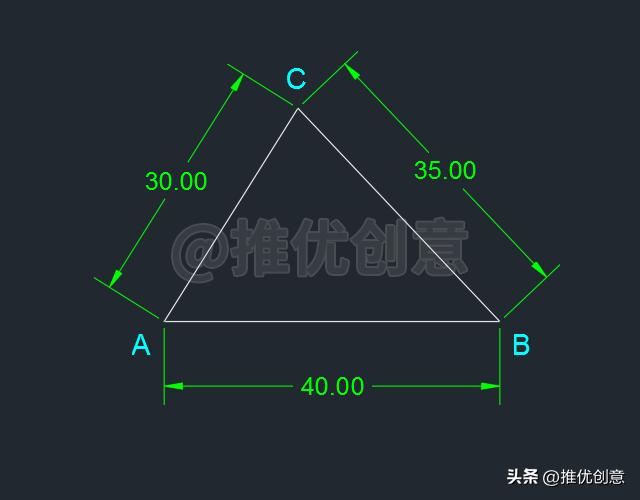

2.5、 命令行输入“E”后回车，启用“删除”命令，将黄色圆A、黄色圆B删除掉，完成后如下图。

这样就绘制出了一个白色三角形ABC，水平边AB=40，AC=30，BC=35。

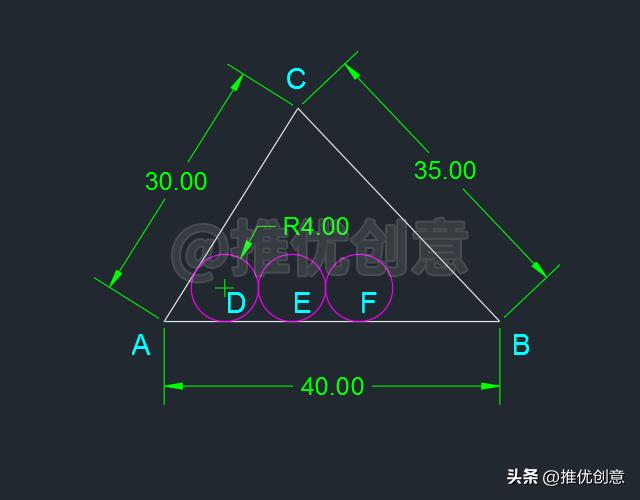

2.6、 命令行输入“C”后回车，启用“圆”命令，接着输入“T”后回车，选择“相切、相切、半径”方式绘制一个红色圆D，该圆分别与白色线段AC、白色水平线段AB相切，半径为4个单位。

2.7、选中 红色圆D ，命令行输入“CO”后回车，启用“复制”命令，将它水平向右复制两个，让它们相切于左、右象限点。

2.8、 复制 完成后得到 相切 、 等大 的 红色圆E 、 红色圆F 。

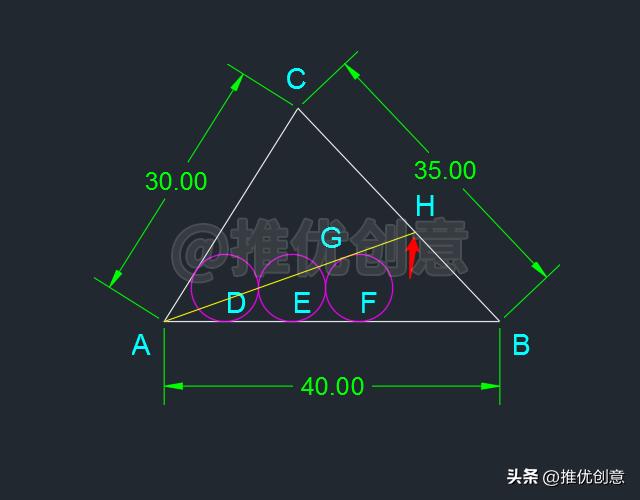

2.9、 命令行输入“L”后回车，启用“直线”命令，过点A绘制一条红色圆F的黄色切线段AG。

2.10、 命令行输入“EX”后回车，启用“延伸”命令，选择白色线段BC作为延伸边界后回车，将黄色线段AG向右延伸至与白色线段BC交于点H。

2.11、 命令行输入“C”后回车，启用“圆”命令，接着输入“3P”后回车，选择三点方式绘制一个青色圆K，该圆分别与白色水平线段AB、白色线段BC 、 黄色线段AH相切。

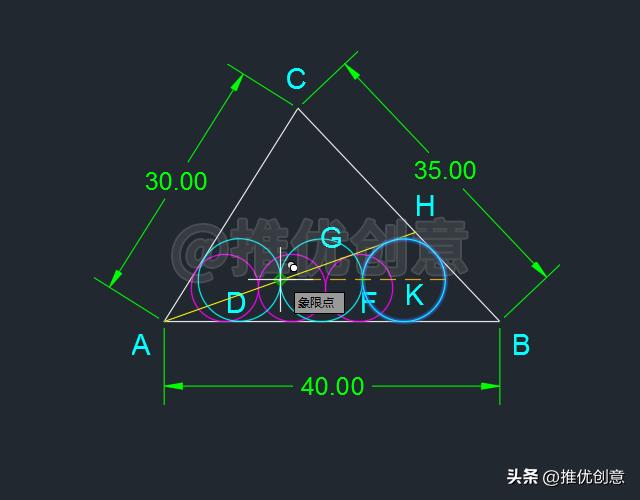

2.12、选中 青色圆K ，命令行输入“CO”后回车，启用“复制”命令，将它水平向左复制两个，让它们相切于左、右象限点。

2.13、 复制 完成后得到 相切 、 等大 的 青色圆M 、 青色圆N 。

青色圆N 、 青色圆M 、 青色圆K 就是 我们要绘制的圆 。

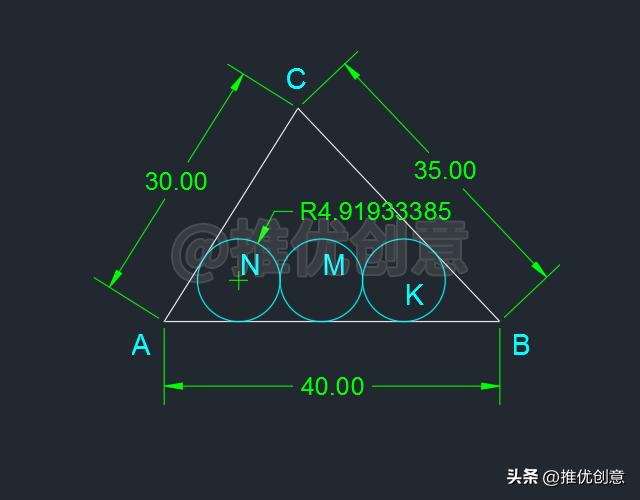

2.14、 命令行输入“E”后回车，启用“删除”命令，将不再需要的对象删除掉，完成后如下图。

至此，整幅图绘制完毕。

2.15、 使用“图层”管理图形，标注尺寸，最终完成效果见下图。
