一、分析与说明

1.1、先绘制出能够确定位置的对象，再通过“过渡对象”与“确定位置对象”之间的关系，绘制出“过渡对象”。

1.2、如果已知一个圆与另外两个已经确定位置的对象相切，并且半径已经给定，那么首选“相切、相切、半径”方式绘制该圆。

1.3、使用“追踪”、“FROM（捕捉自）”定位可以简化绘图过程，提高绘图效率。

1.4、如果绘制两个圆的公切圆时不知道该怎样捕捉“递延切点”，看下面这个教程，有详细讲解和实例演示。

绘制两圆的各种公切圆 CAD 制图 AutoCAD 实战教程 机械制图 工程制图

1.5、如果不清楚怎样绘制两个圆的公切线，看下面这个教程，有详细讲解和实例演示。

绘制两圆的公切线 CAD 制图 AutoCAD 实战教程 机械制图 工程制图

20211007_01

二、详细绘制步骤

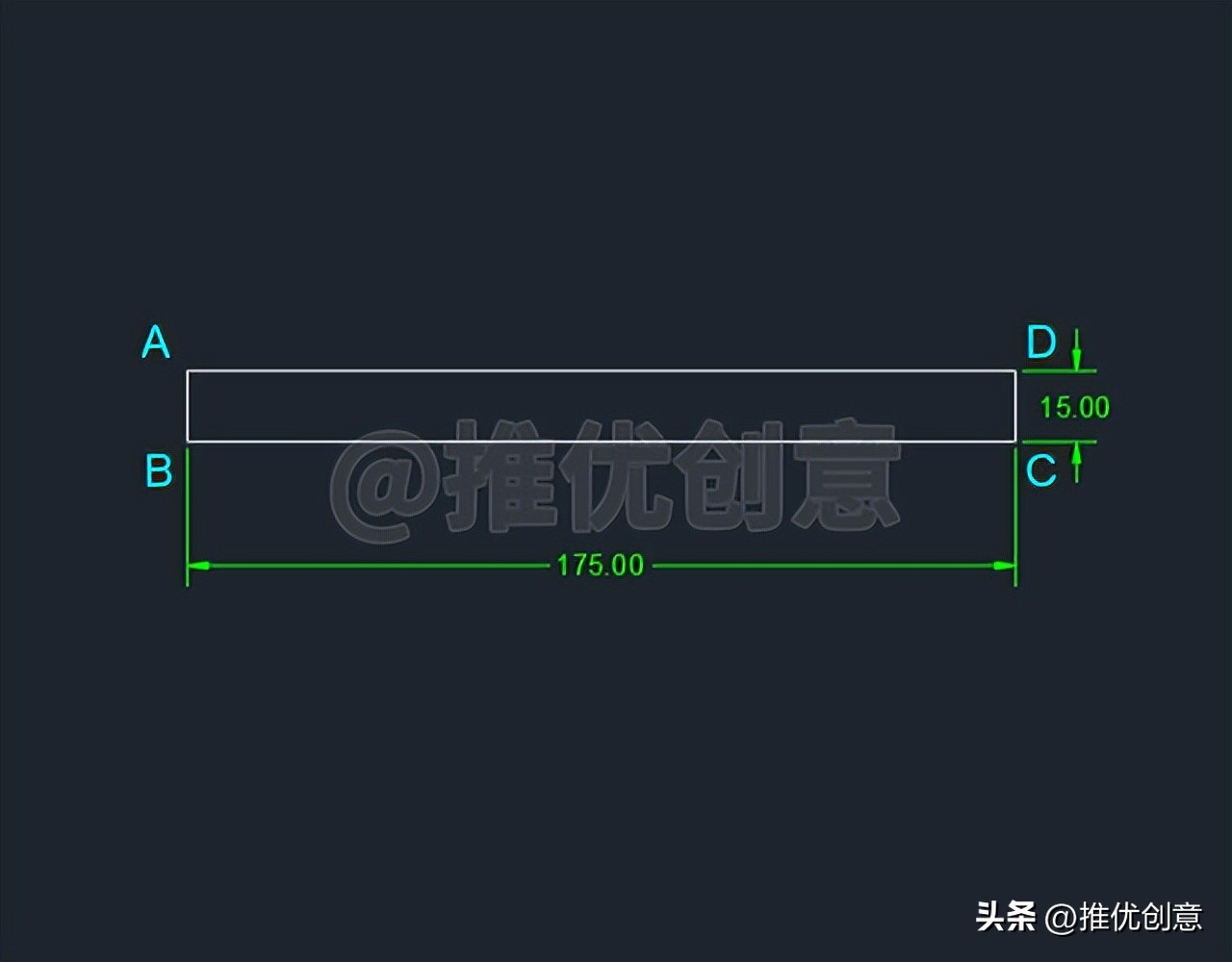

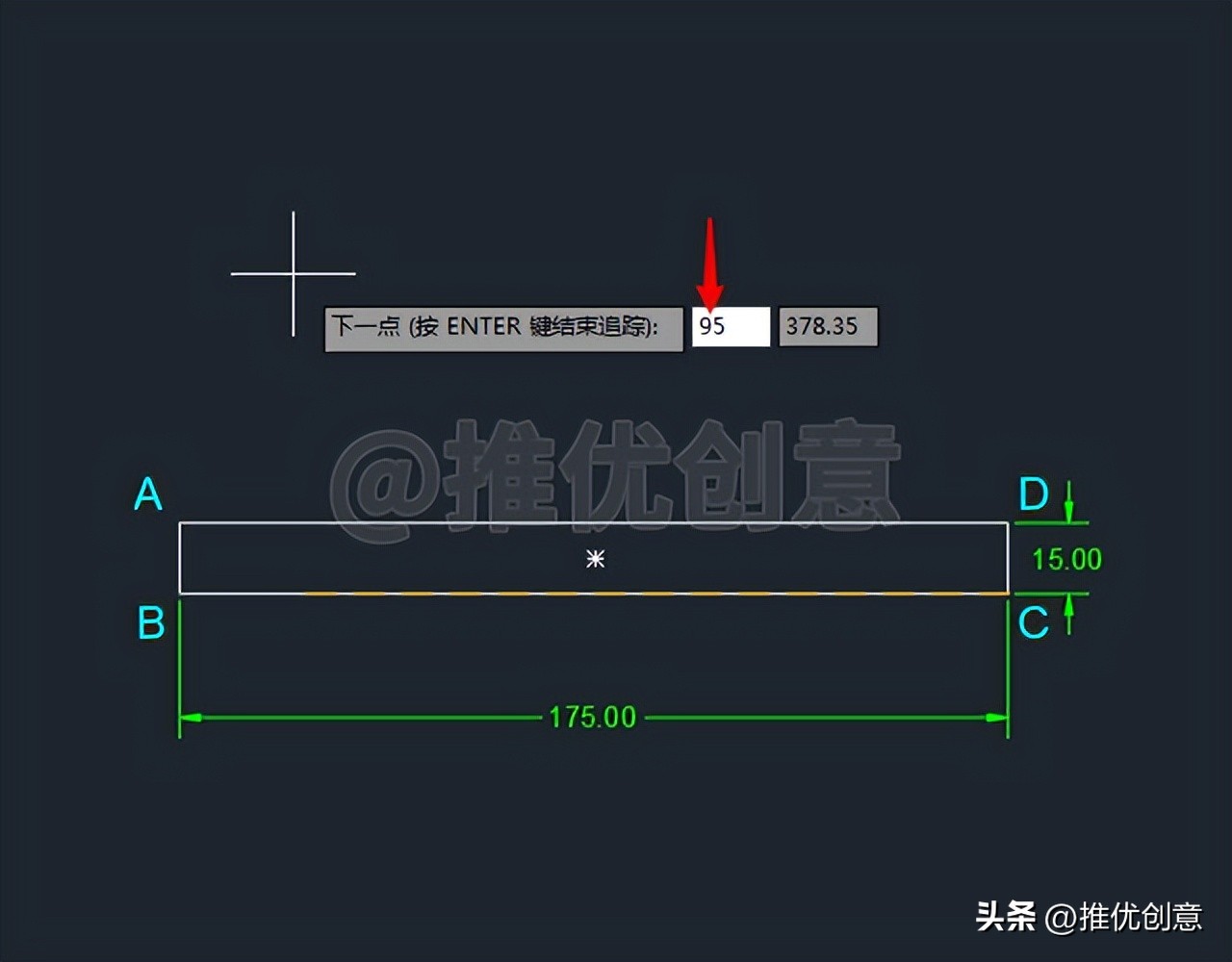

2.1、按键盘上的“F8”键，打开“正交”，命令行输入“REC”后回车，启用“矩形”命令，绘制一个175x15个单位的白色矩形ABCD。

20211007_01

2.2、命令行输入“C”后回车，启用“圆”命令。

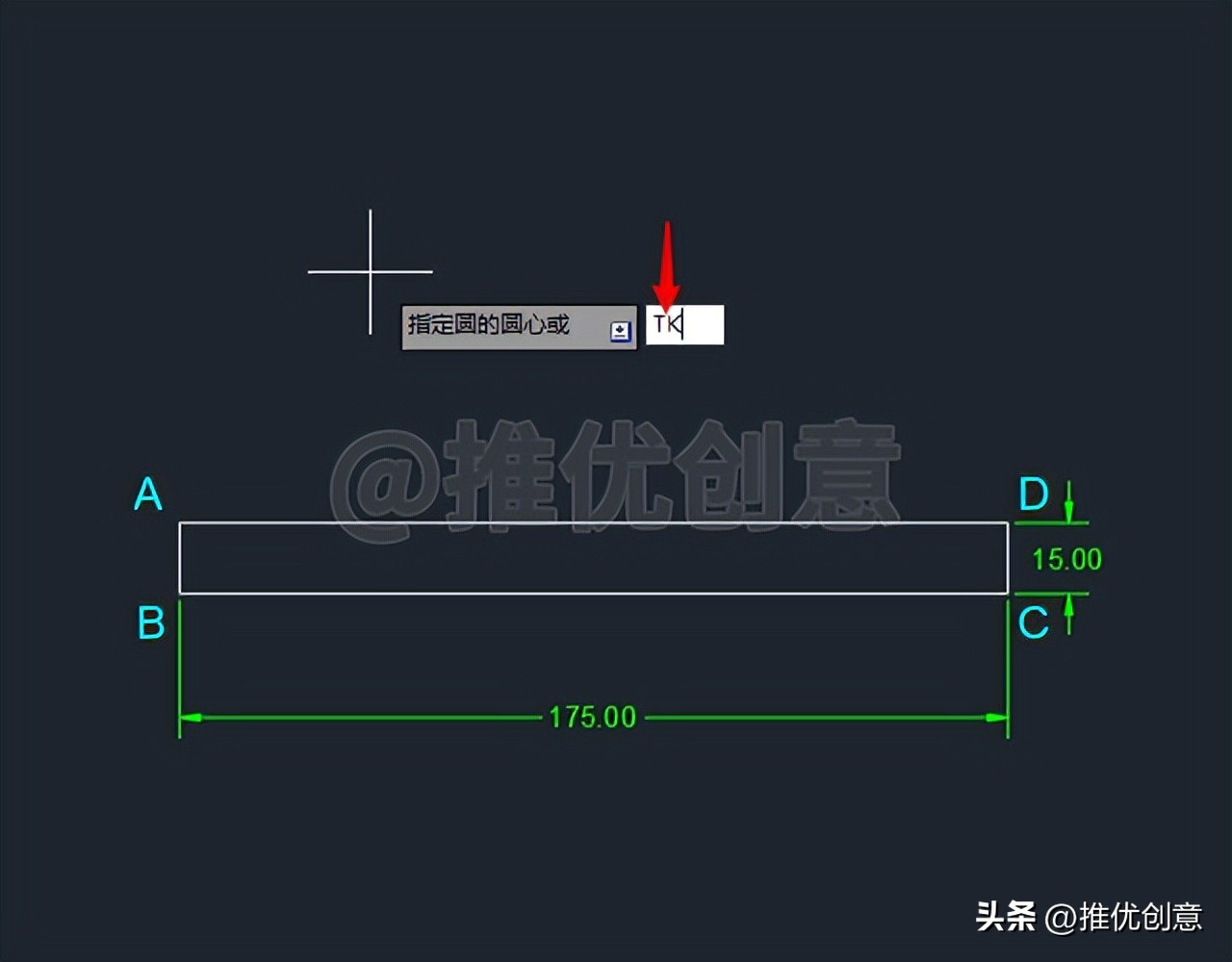

2.3、命令行输入“TK”后回车，启用“追踪”。

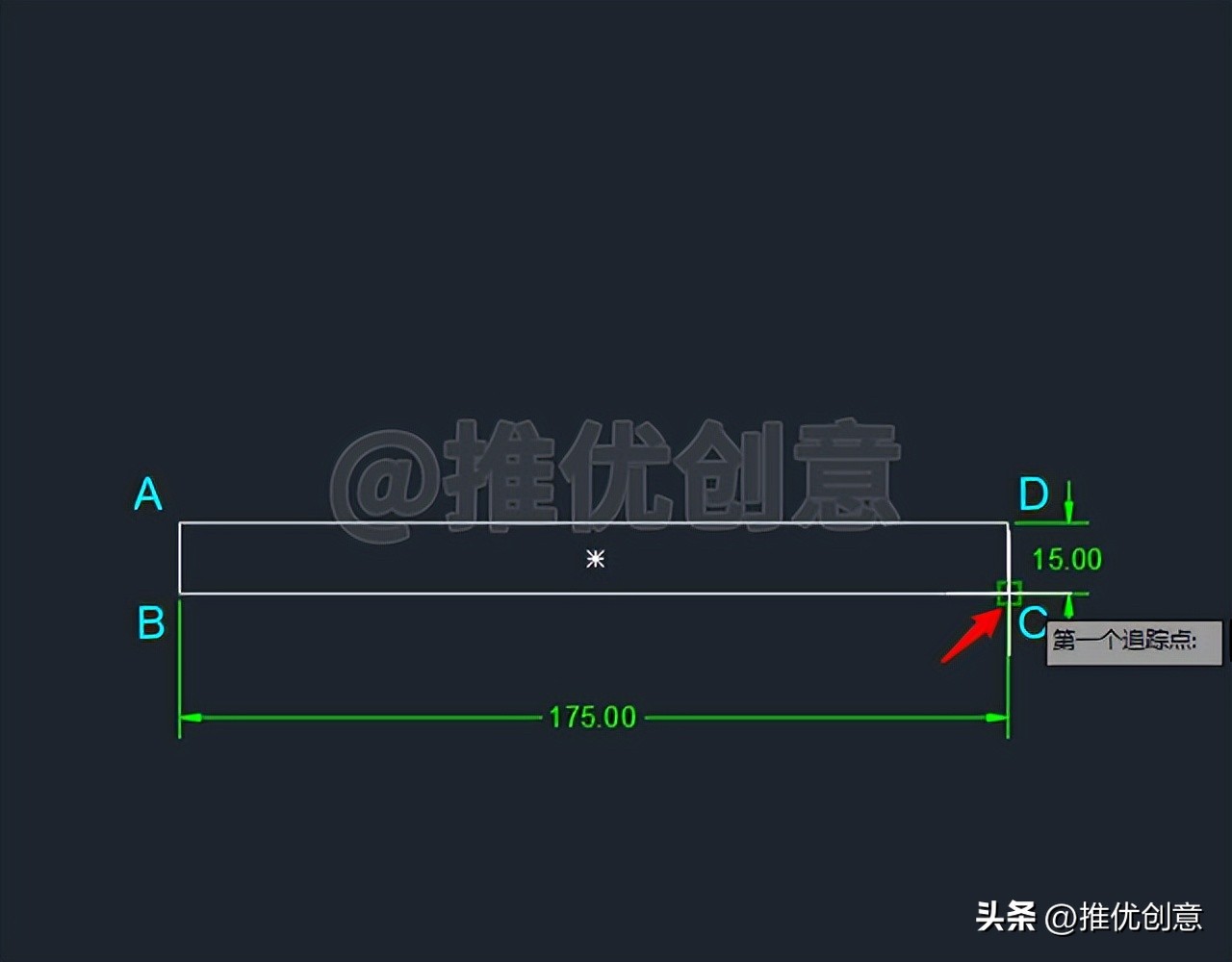

2.4、捕捉点C作为第一个追踪点。

2.5、向左移动光标，输入“95”后回车，指定下一个追踪点。

2.6、向上移动光标，输入“74”后回车，指定下一个追踪点。

2.7、再次回车完成追踪的同时指定出圆心E，输入圆的半径值“40”后回车。

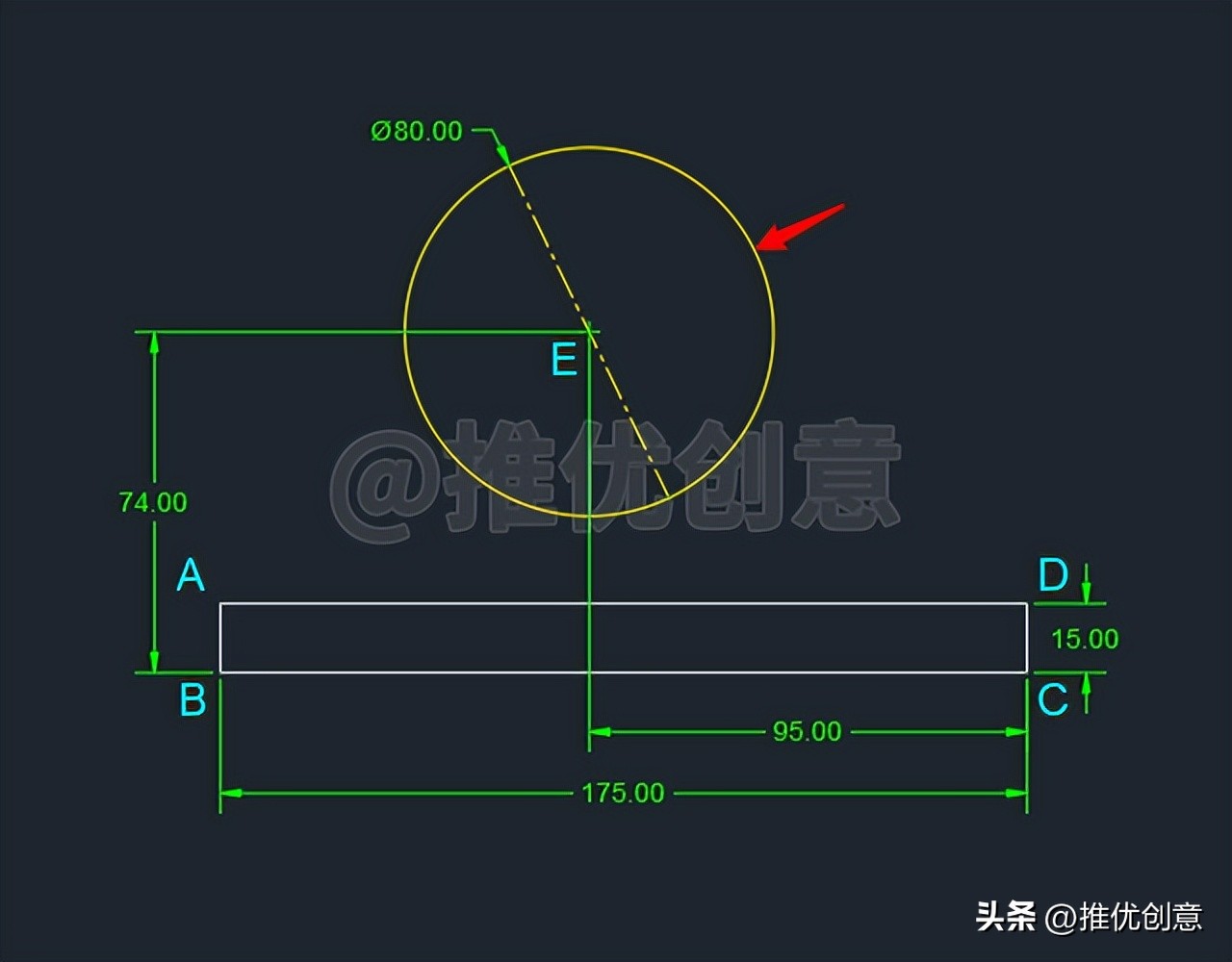

2.8、这样就绘制出了一个直径为80个单位的黄色圆E，圆心E相对于点C的相对坐标值为“@-95,74”。

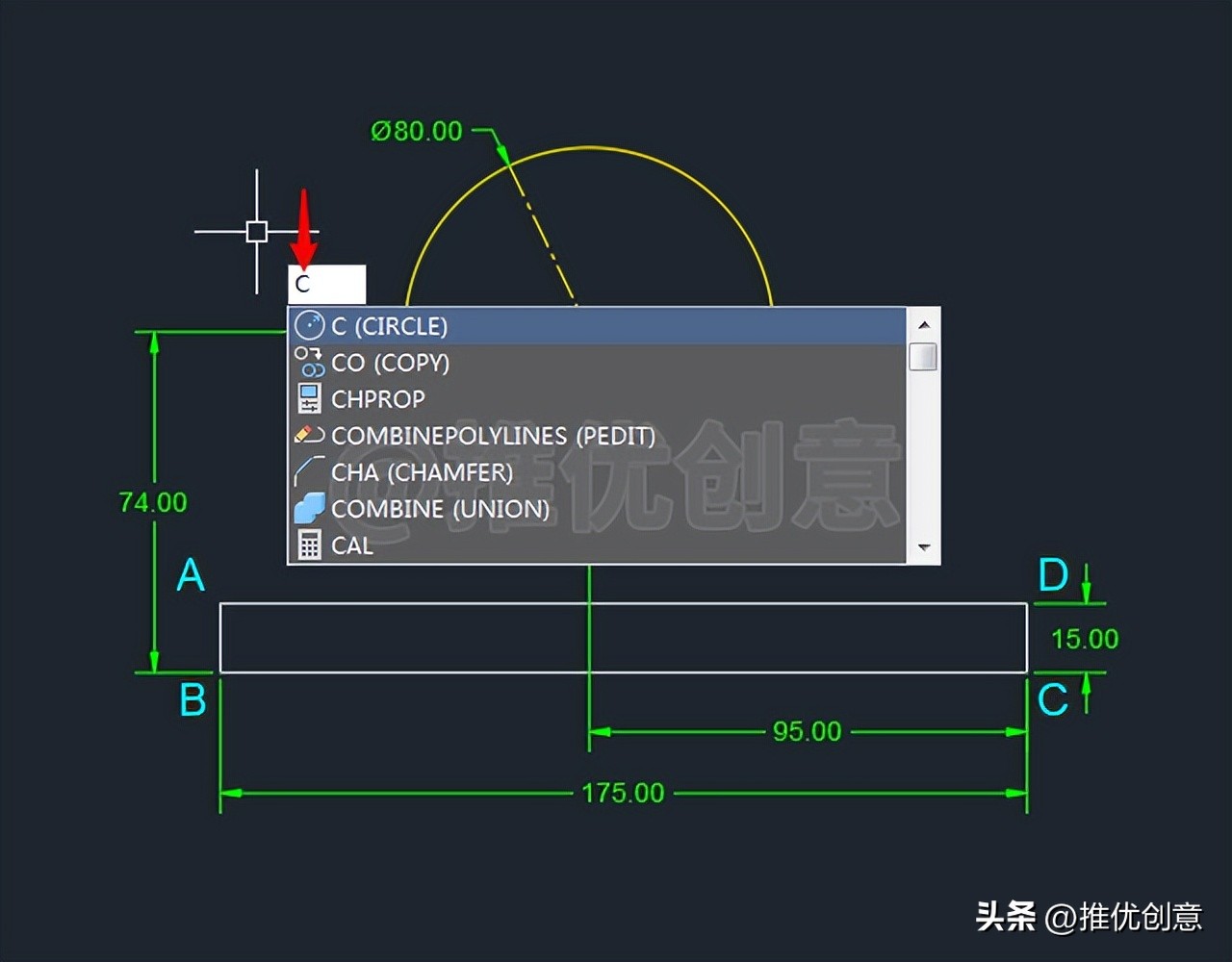

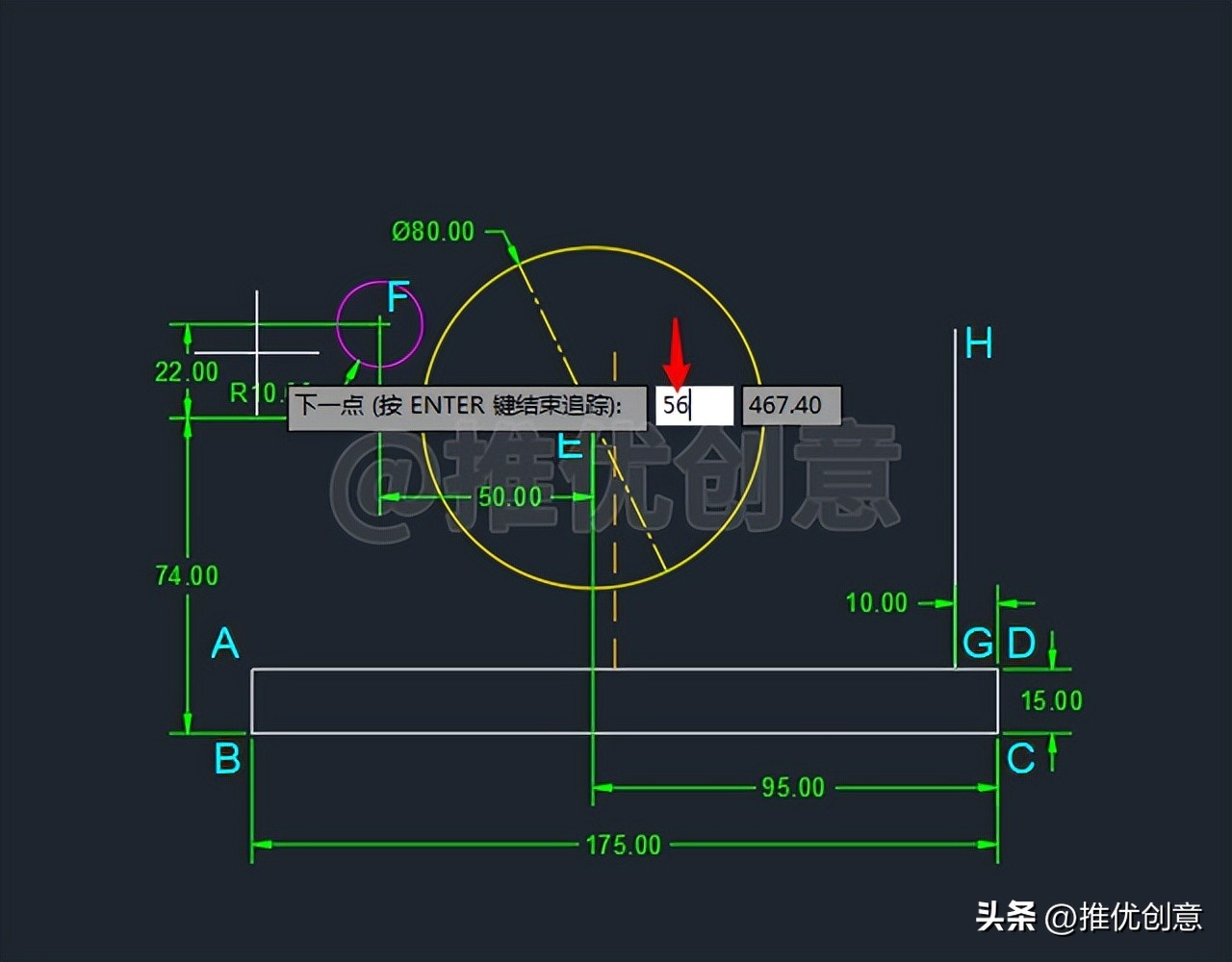

2.9、命令行输入“C”后回车，启用“圆”命令。

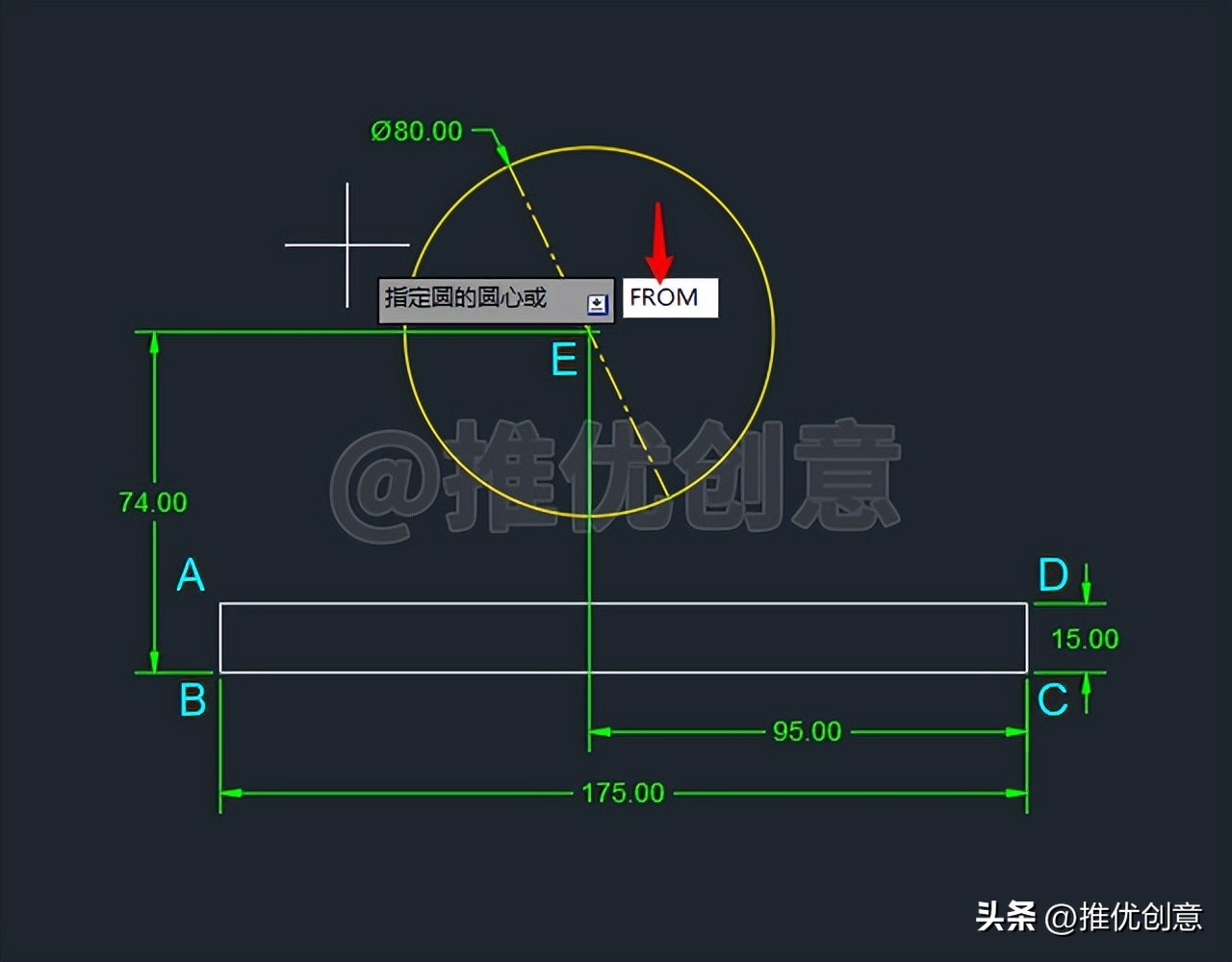

2.10、命令行输入“FROM”后回车，启用捕捉“捕捉自”。

2.11、命令行输入“CEN”后回车，启用捕捉“圆心”。

2.12、捕捉圆心E作为捕捉自的基点。

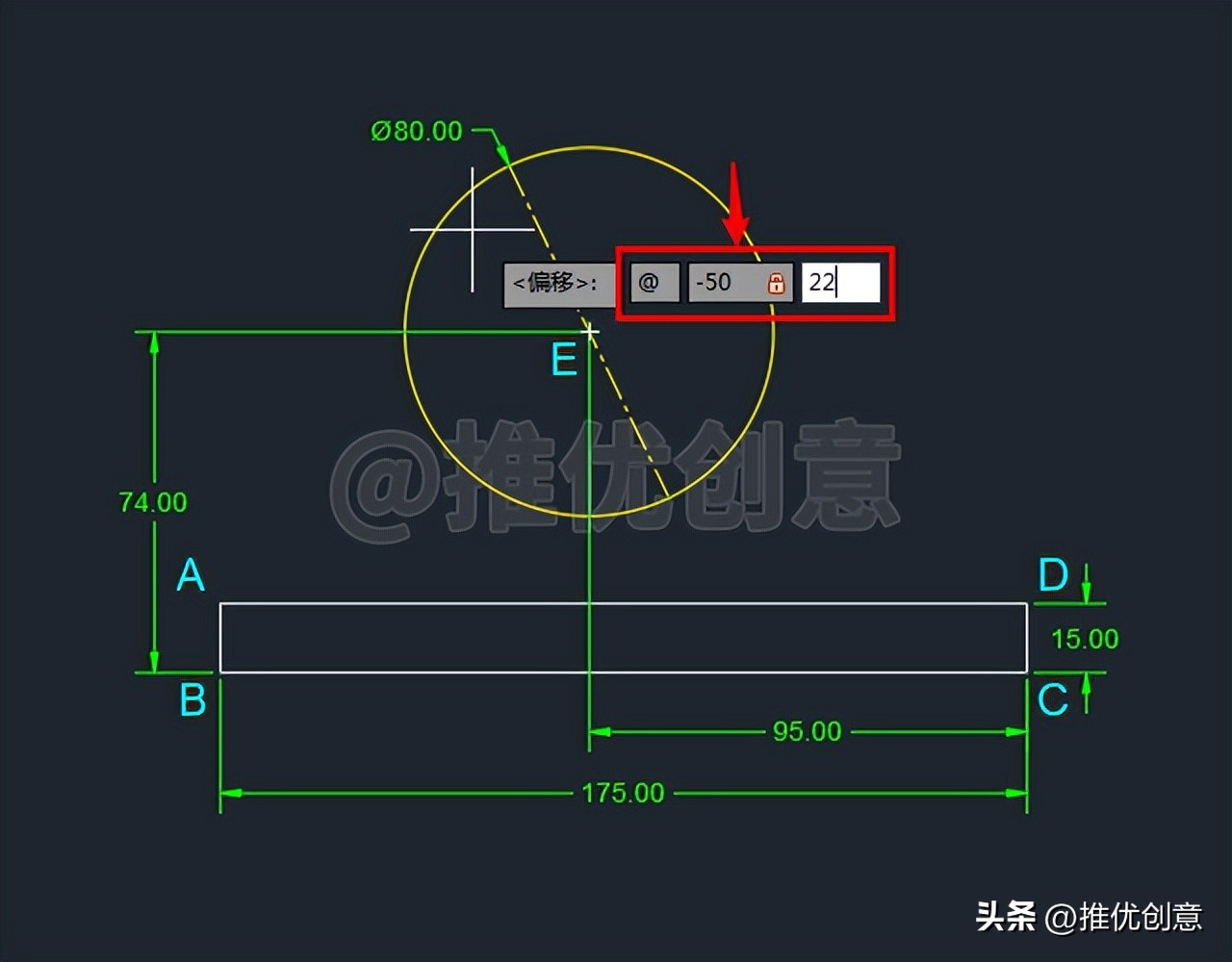

2.13、输入偏移值“@-50,22”后回车。

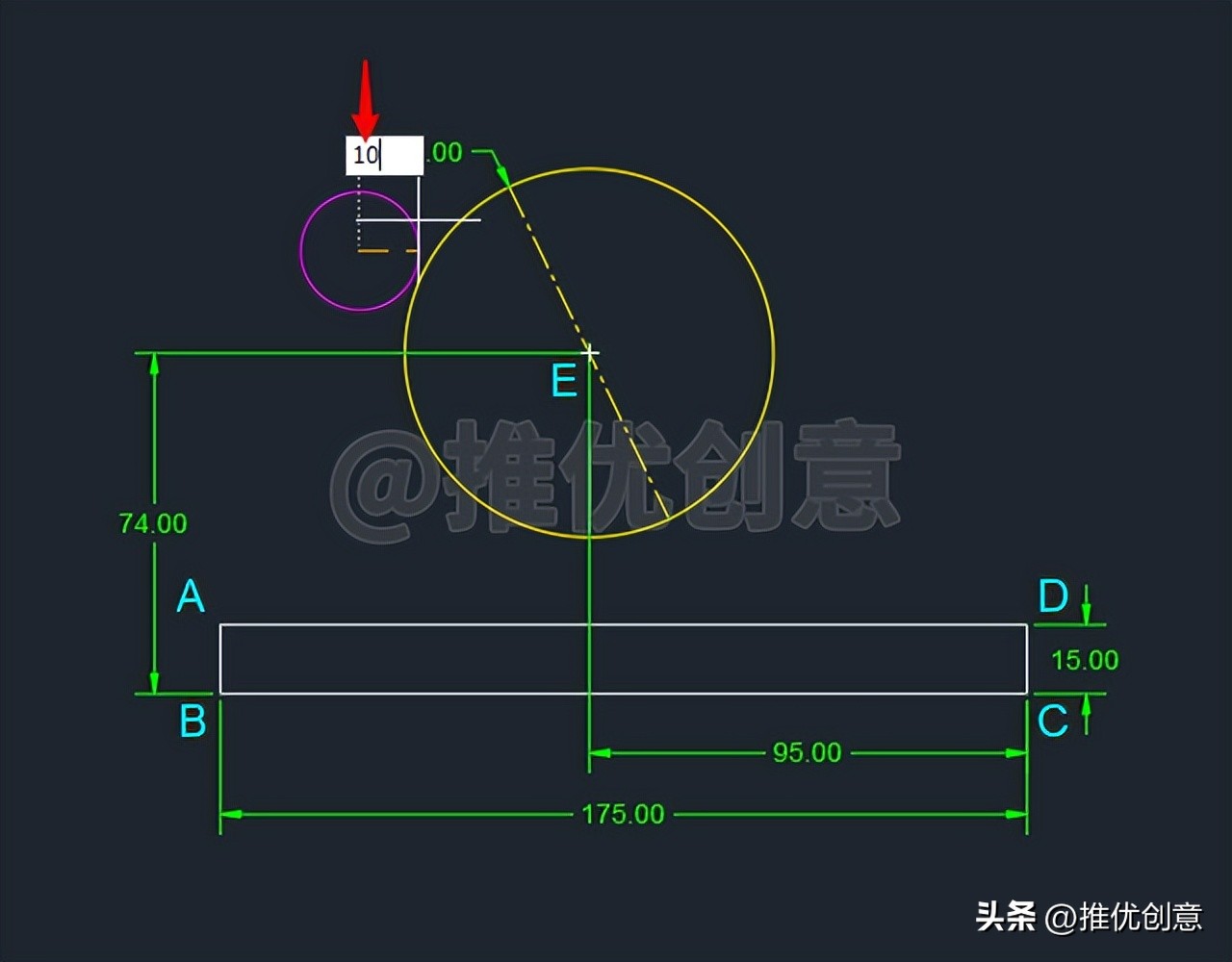

2.14、这样就指定出圆心F，输入圆的半径值“10”后回车。

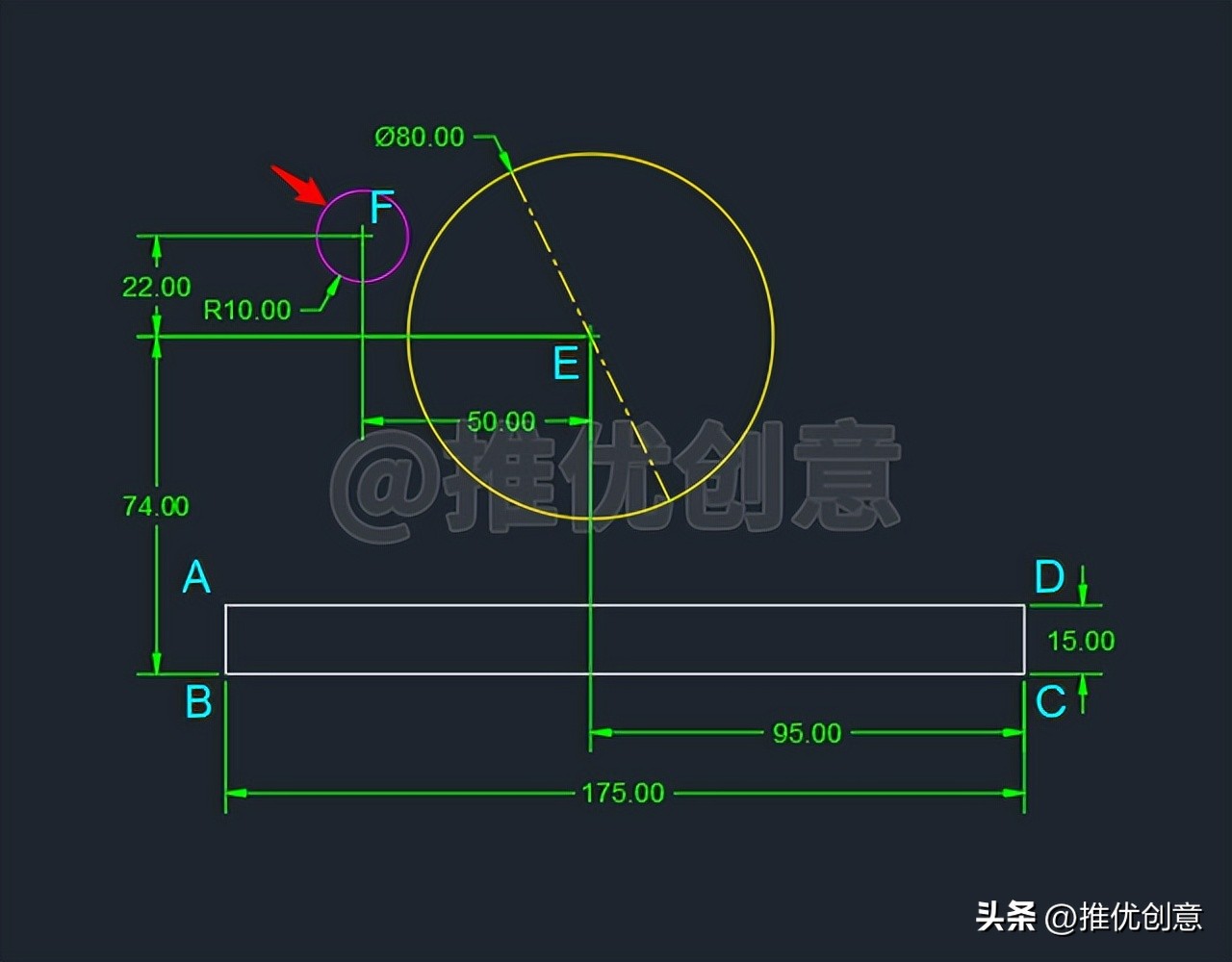

2.15、这样就绘制出了一个半径为10个单位的红色圆F，圆心F相对于圆心E的相对坐标值为“@-50,22”。

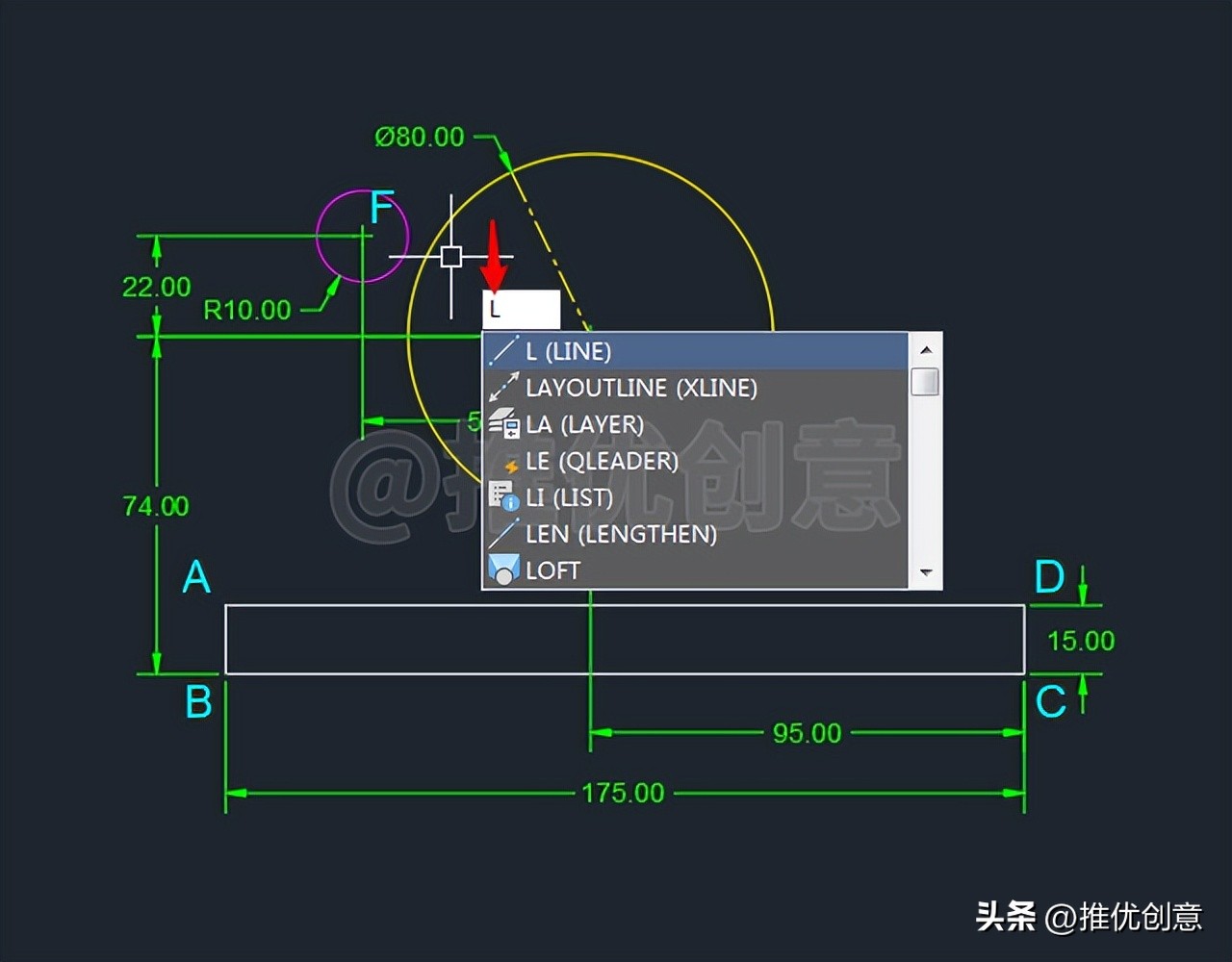

2.16、命令行输入“L”后回车，启用“直线”命令。

2.17、命令行输入“TK”后回车，启用“追踪”。

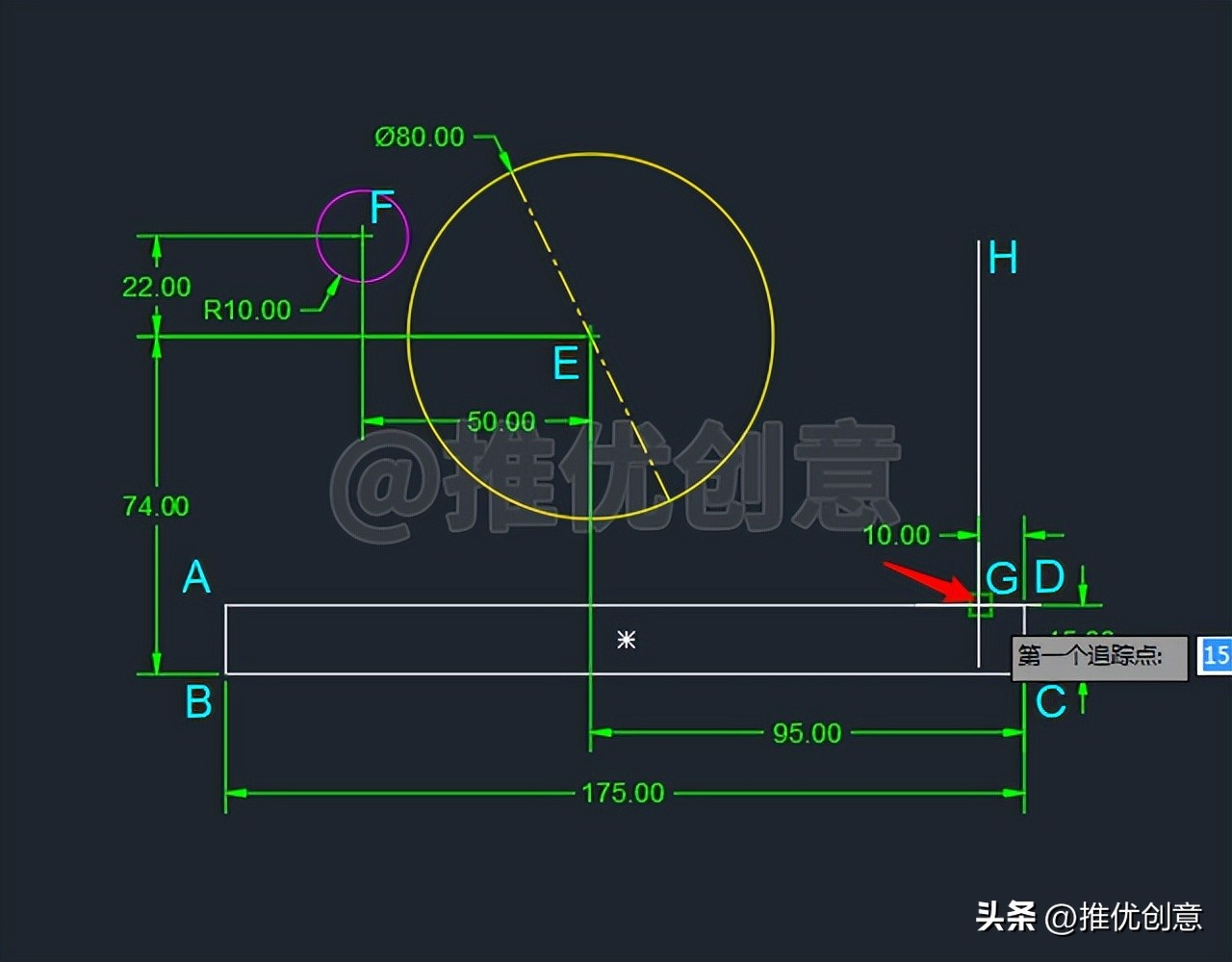

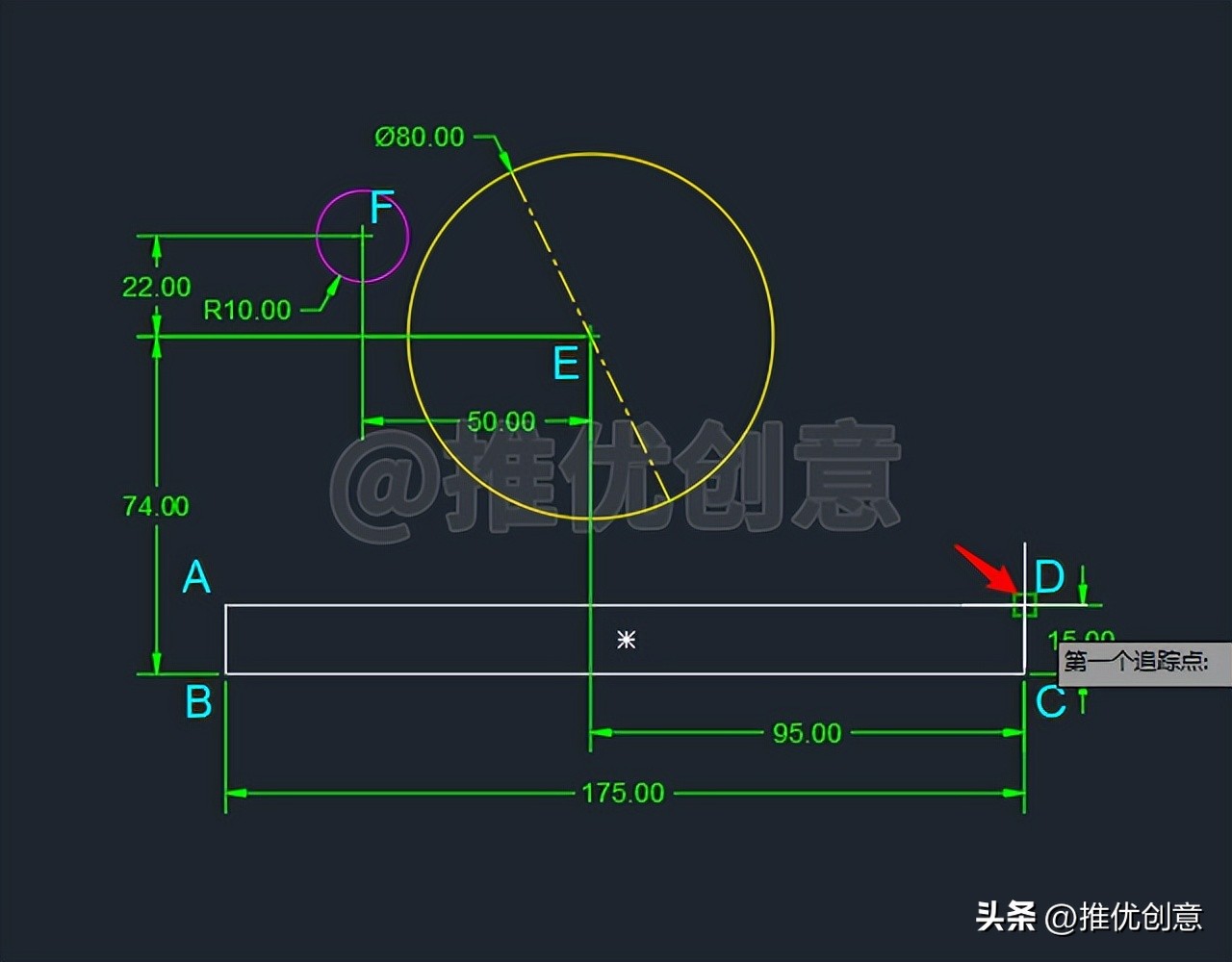

2.18、捕捉点D作为第一个追踪点。

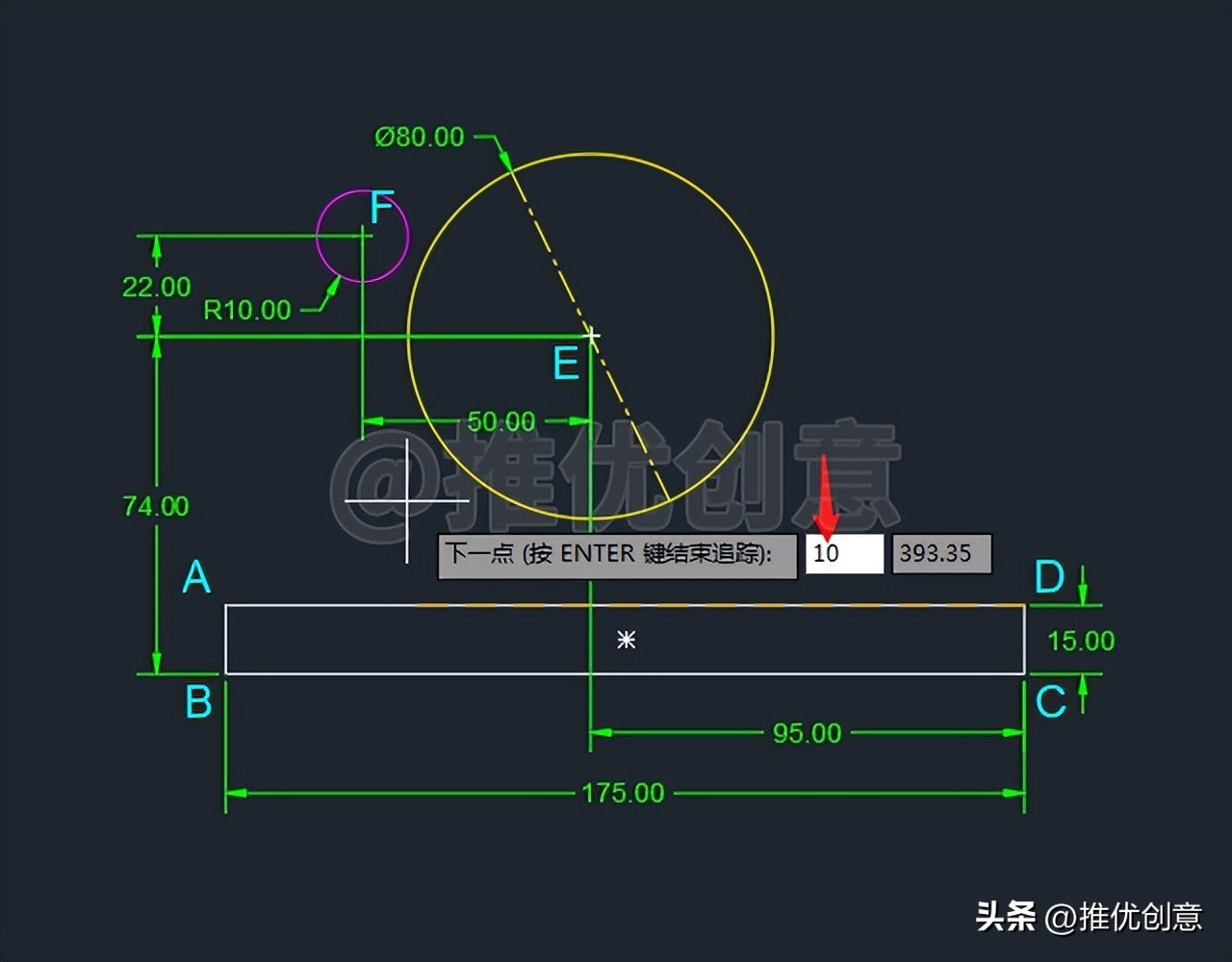

2.19、向左移动光标，输入“10”后回车，指定下一个追踪点。

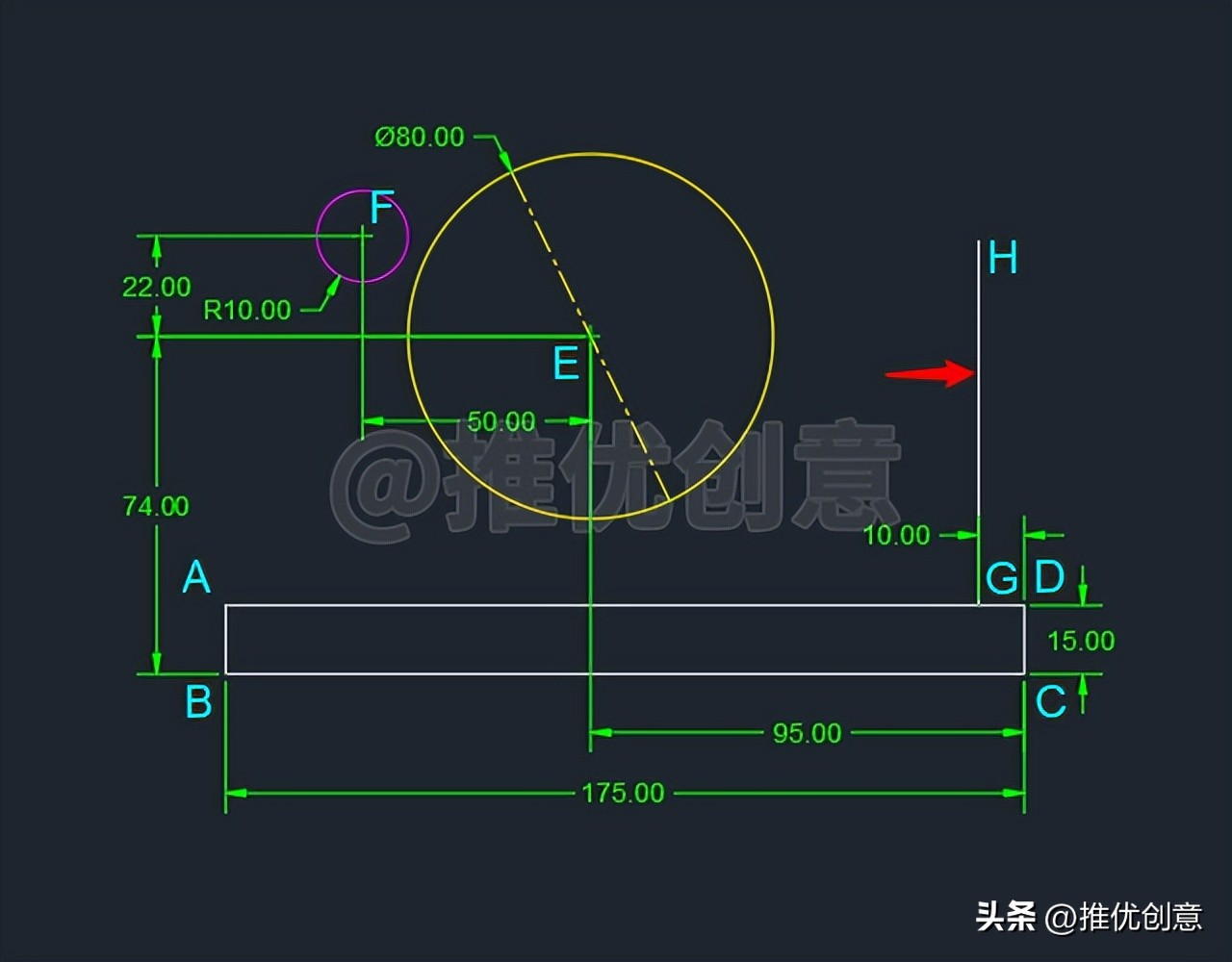

2.20、再次回车完成追踪的同时指定出直线的第一个点G，向上移动光标，在某处单击指定直线的下一点H，回车退出“直线”命令，完成后就绘制出了一条任意长度的白色竖直线段GH。

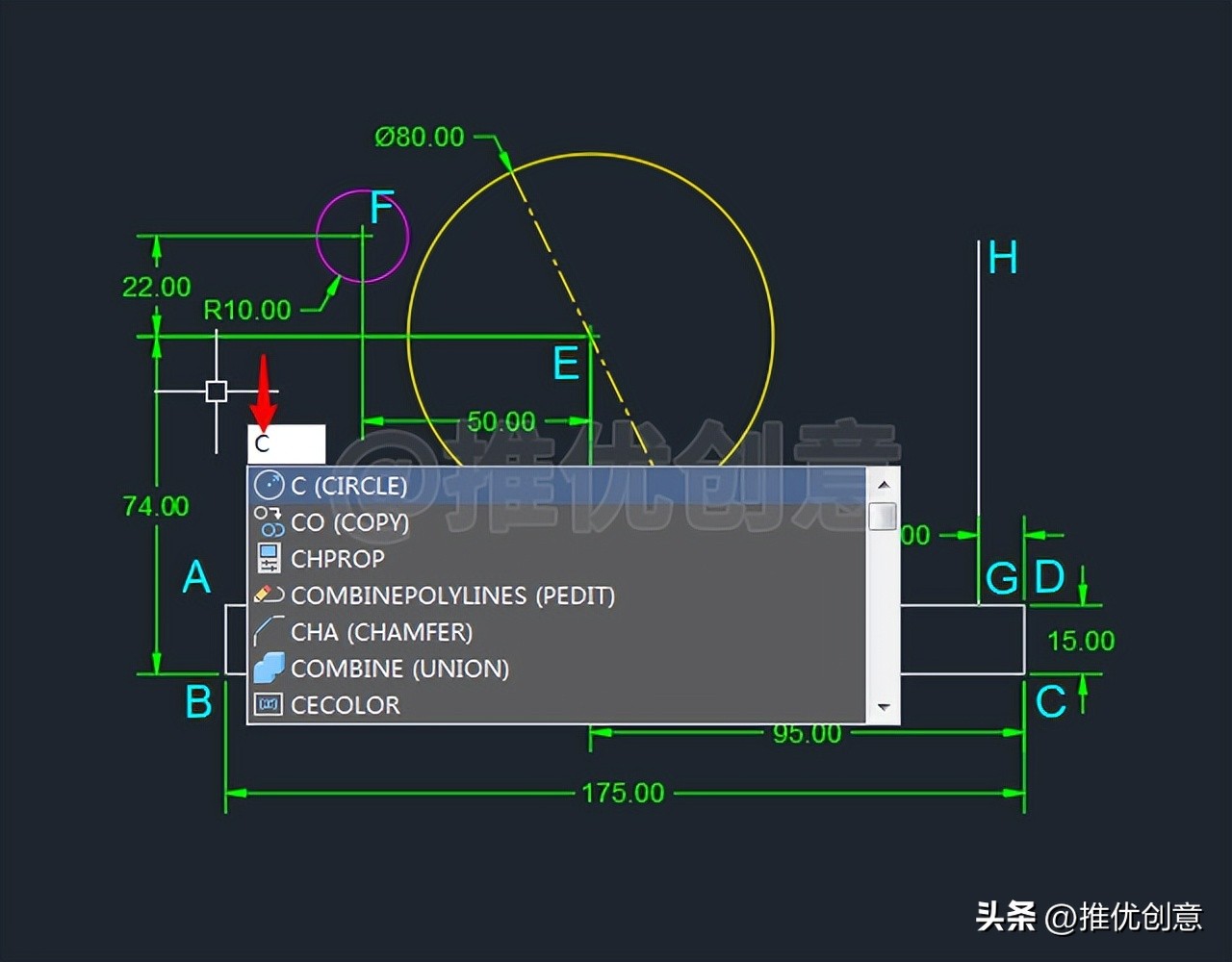

2.21、命令行输入“C”后回车，启用“圆”命令。

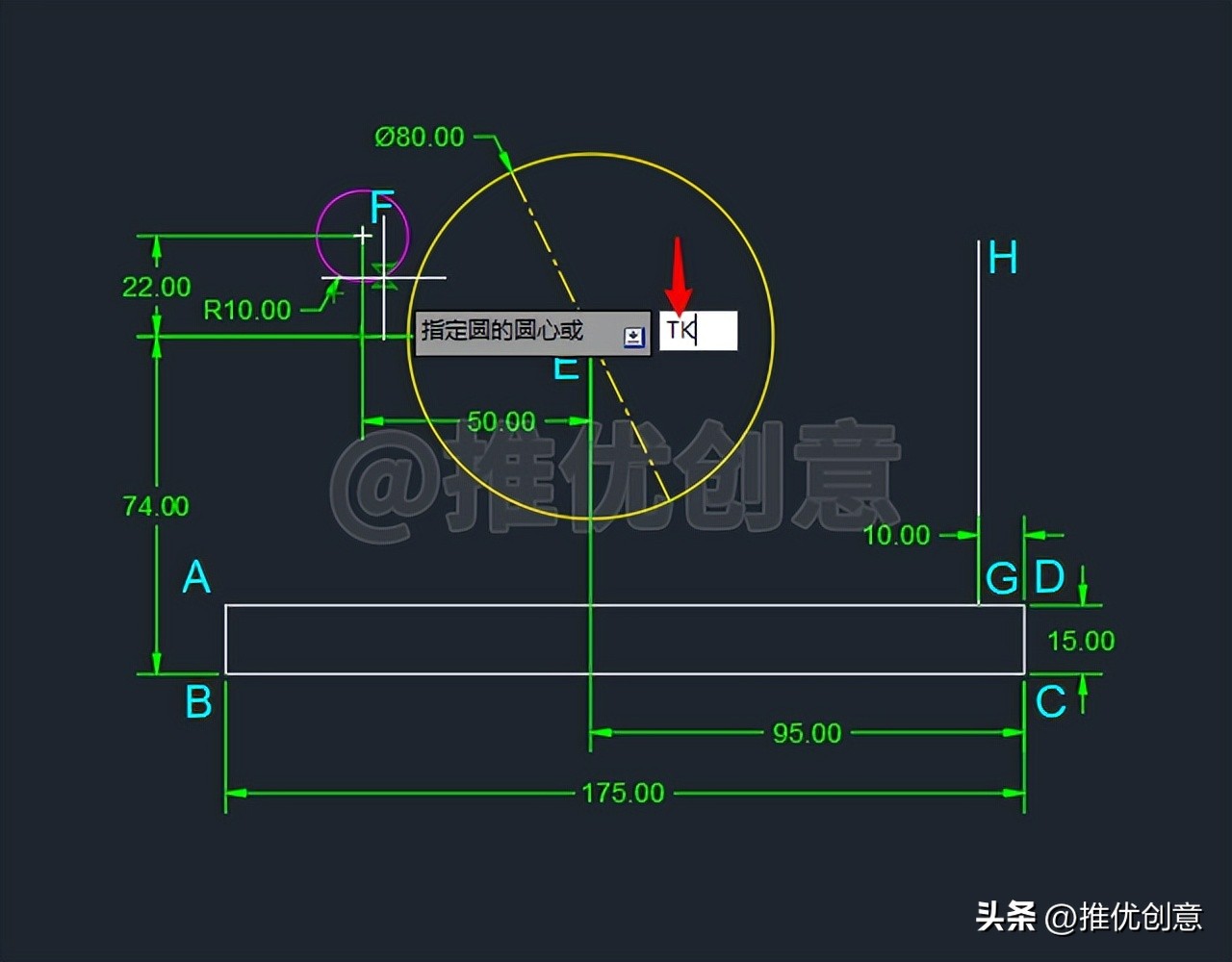

2.22、命令行输入“TK”后回车，启用“追踪”。

2.23、捕捉点G作为第一个追踪点。

2.24、向左移动光标，输入“80”后回车，指定下一个追踪点。

2.25、向上移动光标，输入“56”后回车，指定下一个追踪点。

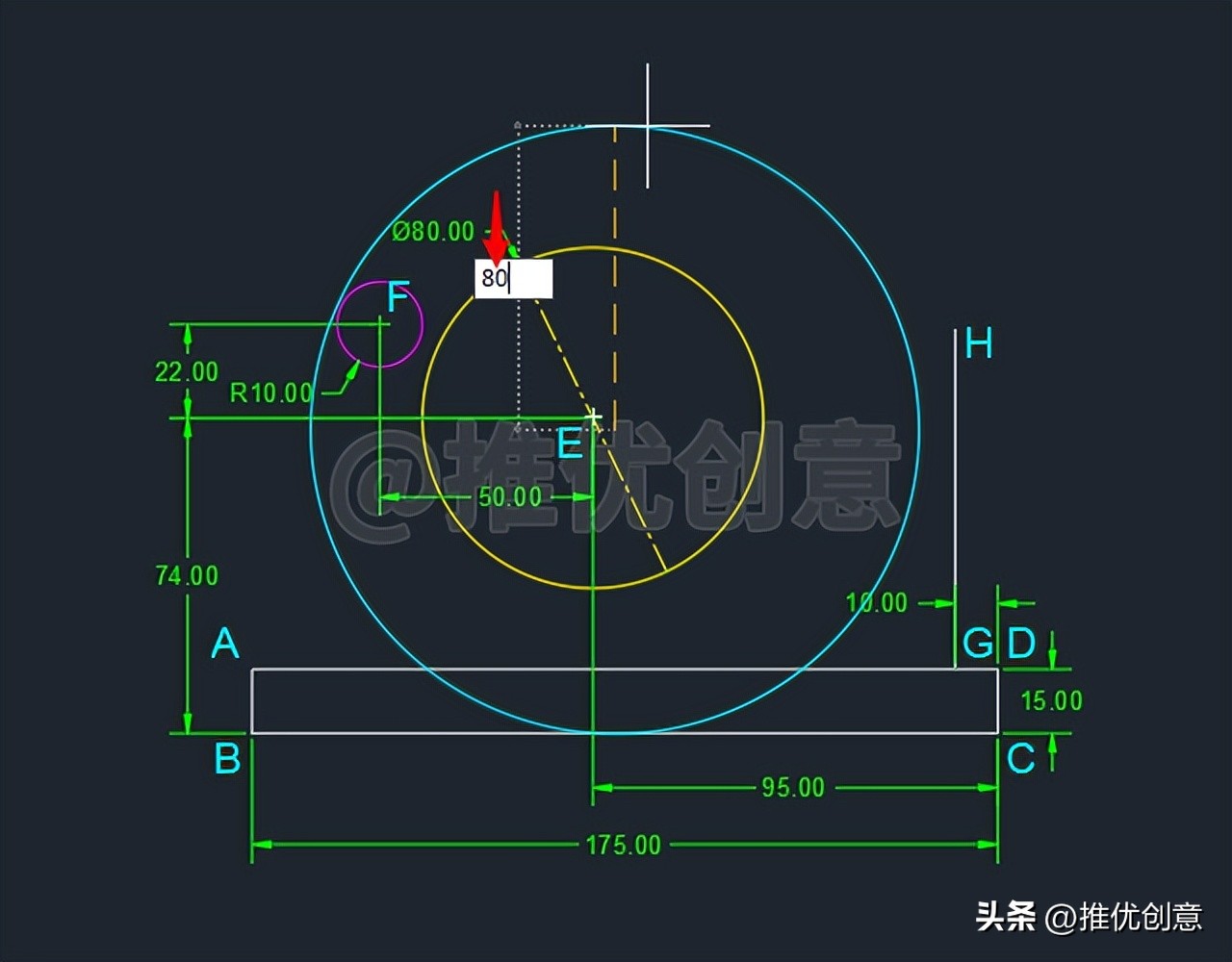

2.26、再次回车完成追踪的同时指定出圆心K，输入圆的半径值“80”后回车。

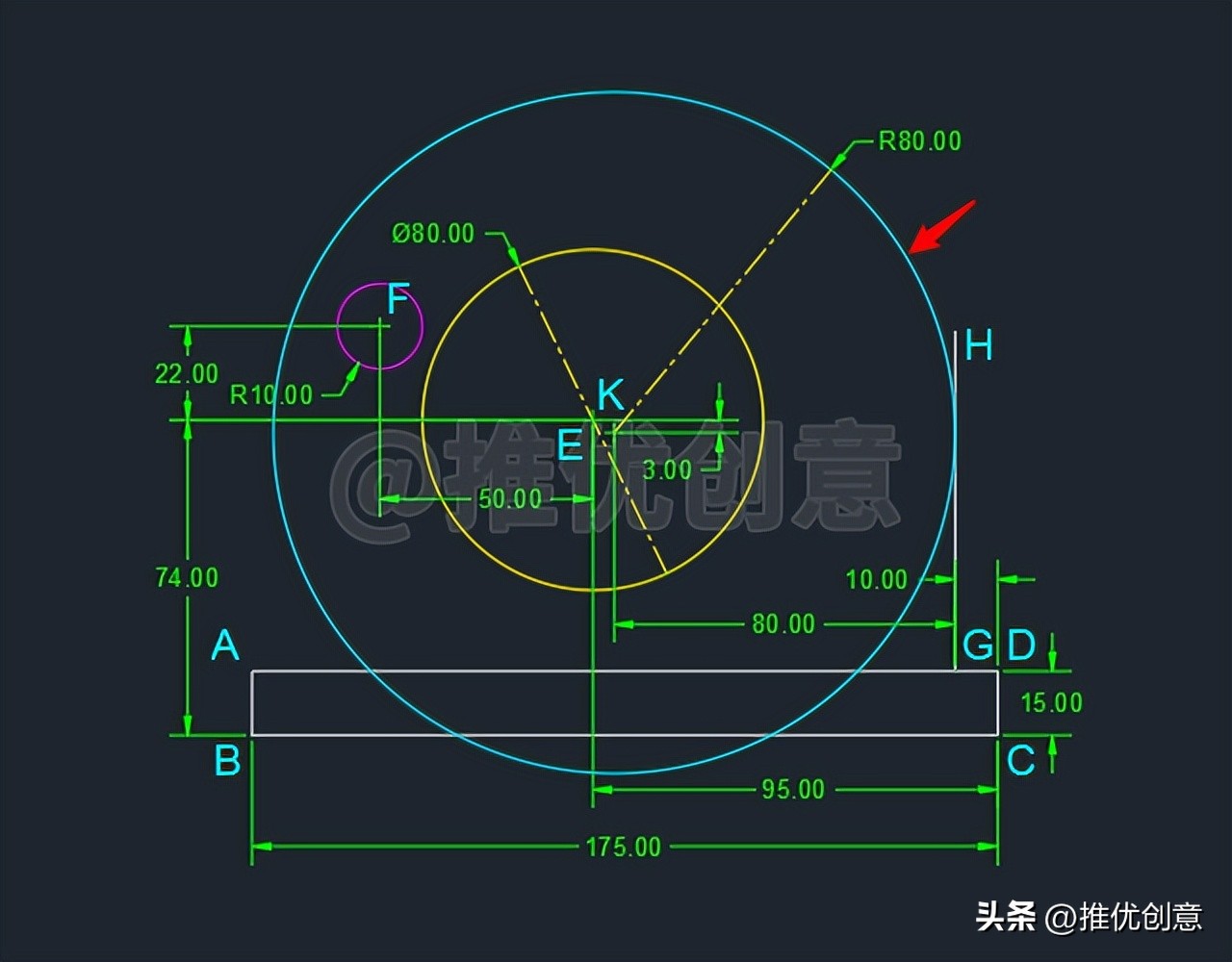

2.27、这样就绘制出了一个半径为80个单位的青色圆K，圆心K相对于点G的相对坐标值为“@-80,56”。

由绘制过程可知，青色圆K与白色竖直线段GH相切，圆心K在圆心E的下面，两圆心的竖直距离为3个单位，满足原图的要求。

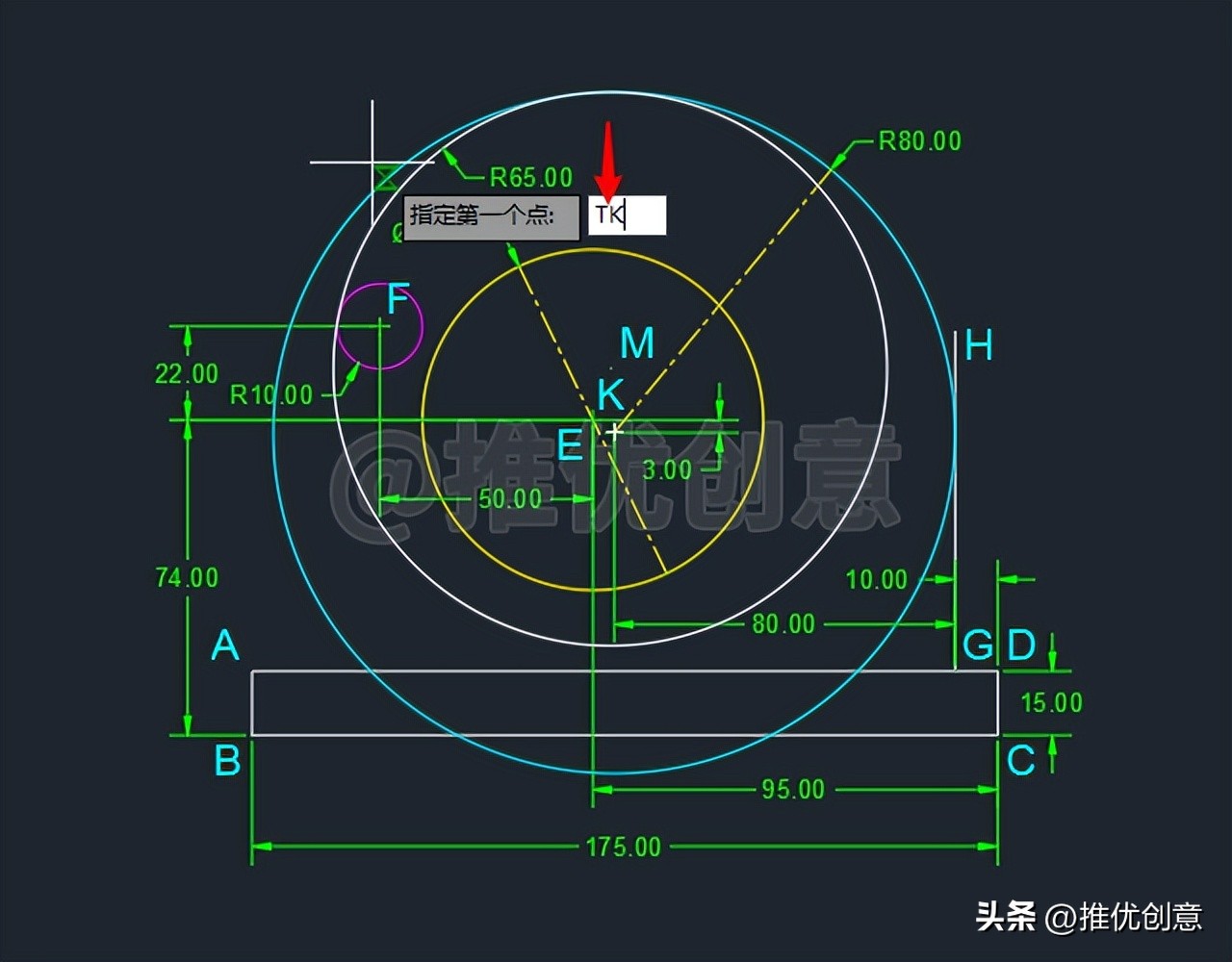

2.28、命令行输入“C”后回车，启用“圆”命令，接着输入“T”后回车，选择“相切、相切、半径”方式绘制一个白色圆M，该圆分别与红色圆F、青色圆K相切，半径为65个单位。

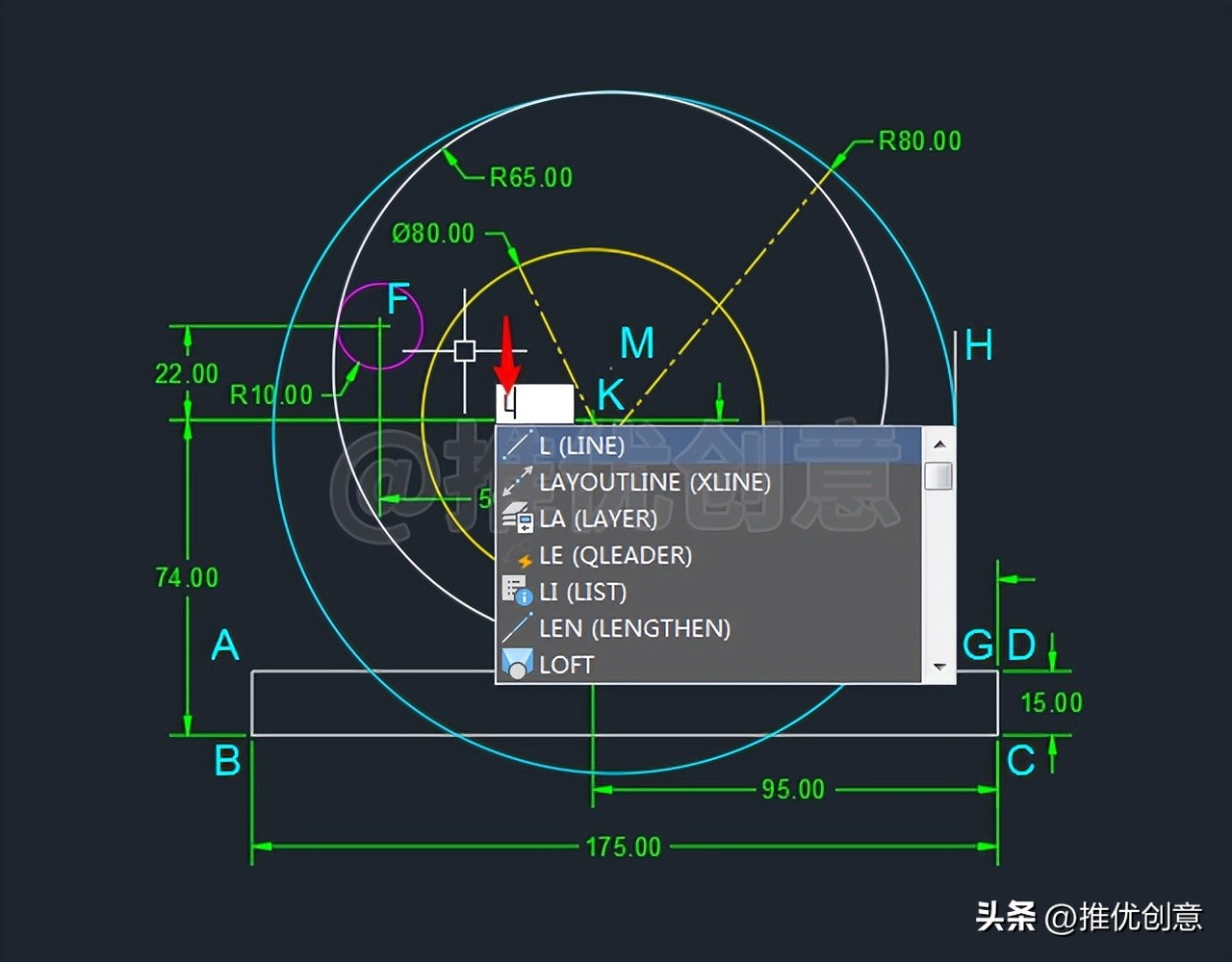

2.29、命令行输入“L”后回车，启用“直线”命令。

2.30、命令行输入“TK”后回车，启用“追踪”。

2.31、捕捉点D作为第一个追踪点。

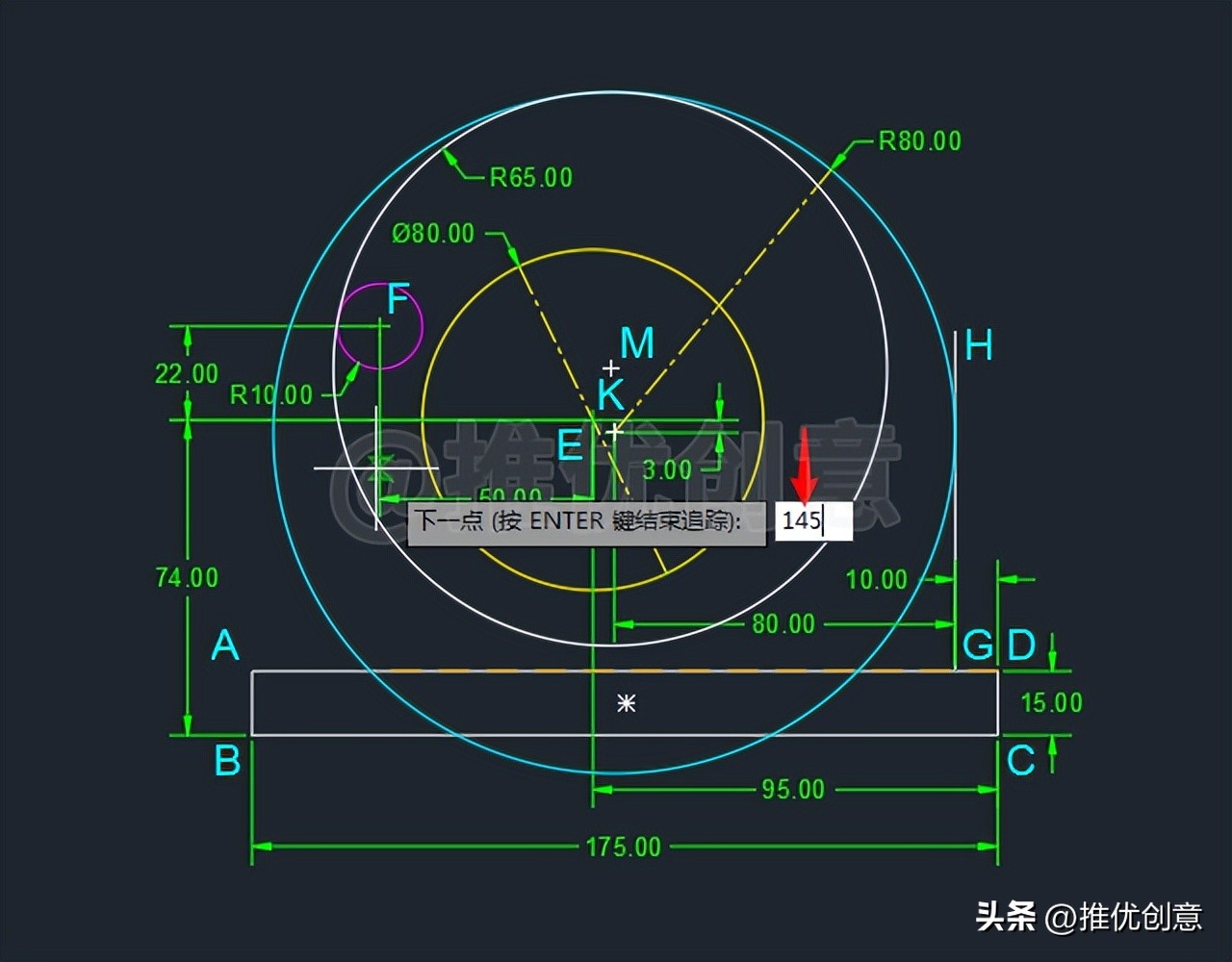

2.32、向左移动光标，输入“145”后回车，指定下一个追踪点。

2.33、再次回车完成追踪的同时指定出直线的第一个点N。

命令行输入“TAN”后回车，启用捕捉“切点”。

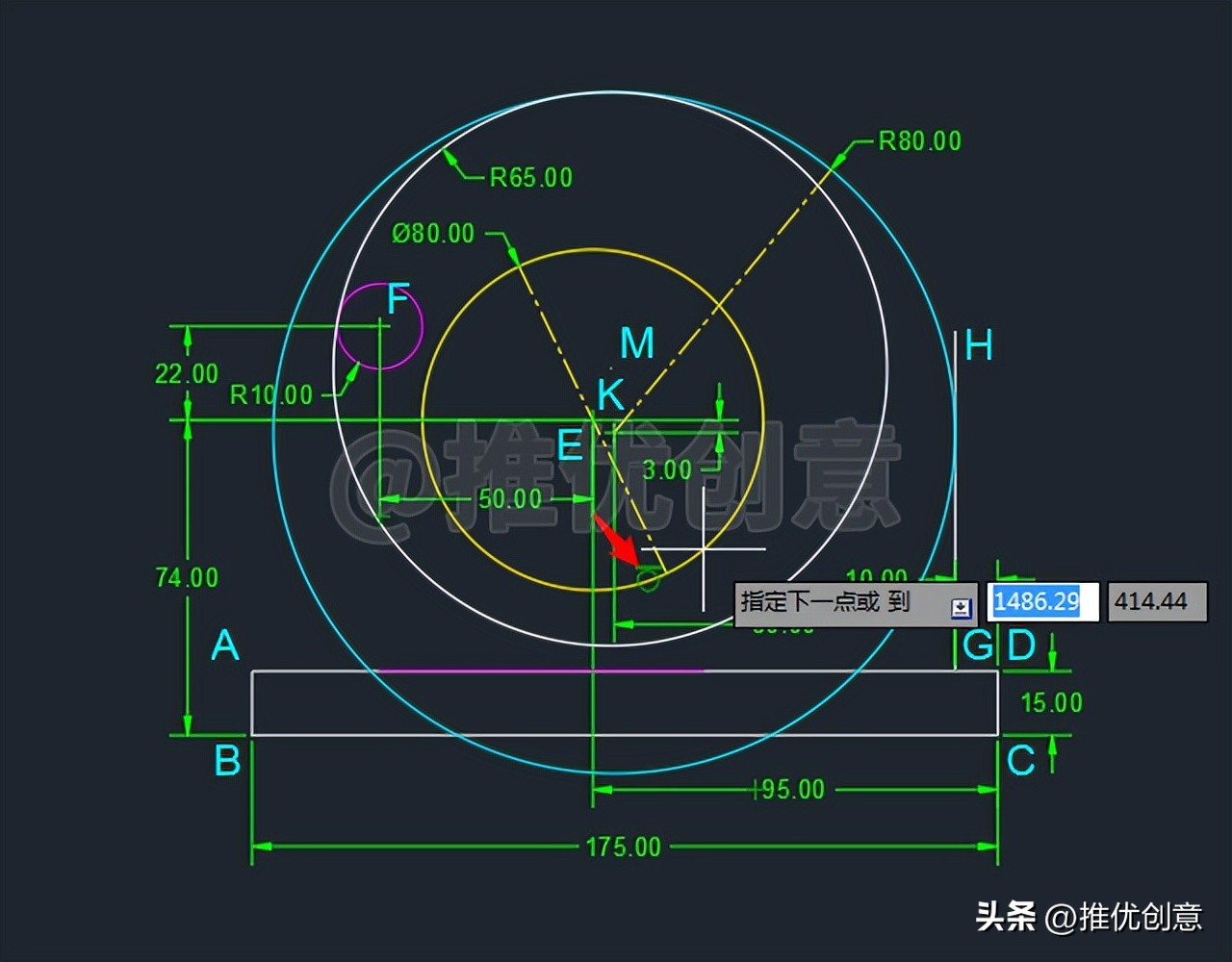

2.34、将光标移到黄色圆E右下角的位置上，当出现“绿色递延切点标识”时，单击捕捉“该递延切点”作为直线的下一点P。

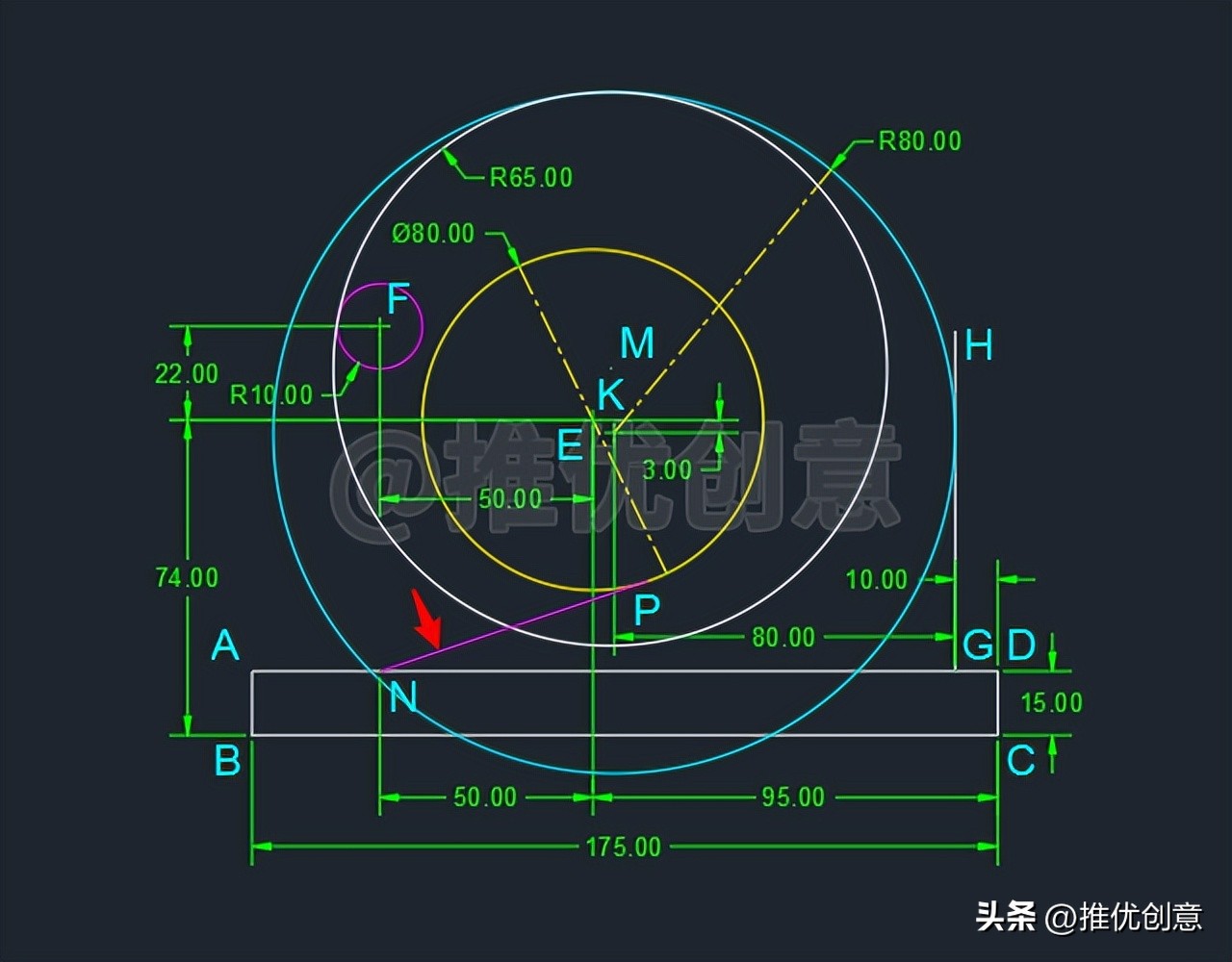

2.35、回车退出“直线”命令，这样就过点N绘制出了黄色圆E的一条红色切线段NP。

2.36、直接回车，再次启用“直线”命令，绘制红色圆F与黄色圆E的一条青色内公切线段ST。

2.37、命令行输入“TR”后回车，启用“修剪”命令，根据绘图需要进行修剪，完成后如下图。

2.38、命令行输入“F”后回车，启用“圆角”命令，接着输入“R”后回车，选择设置圆角半径，输入圆角半径值“5”后回车，对边AB与边AD倒圆角；对边AD与边CD倒圆角，完成后如下图。

至此，整幅图绘制完毕。

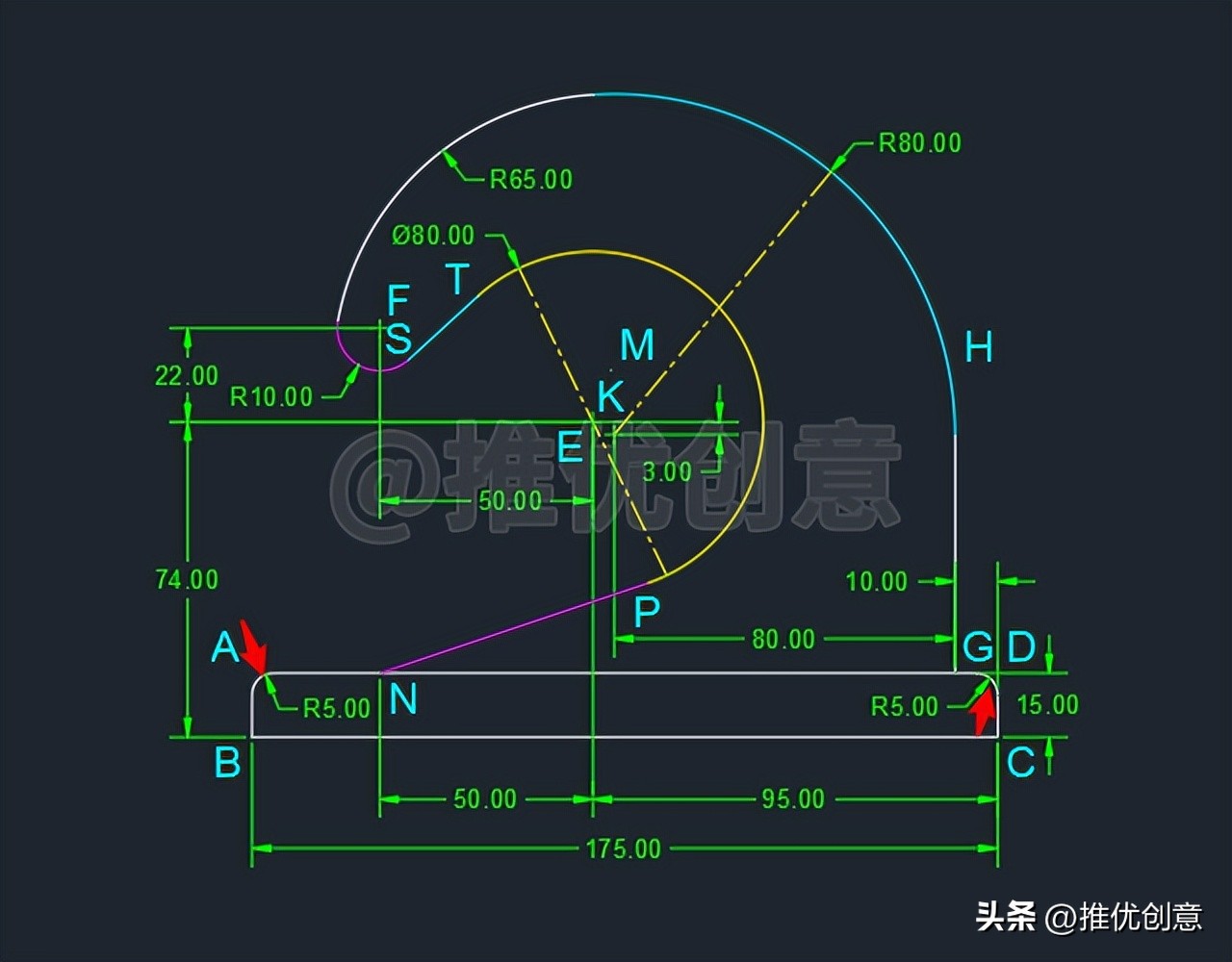

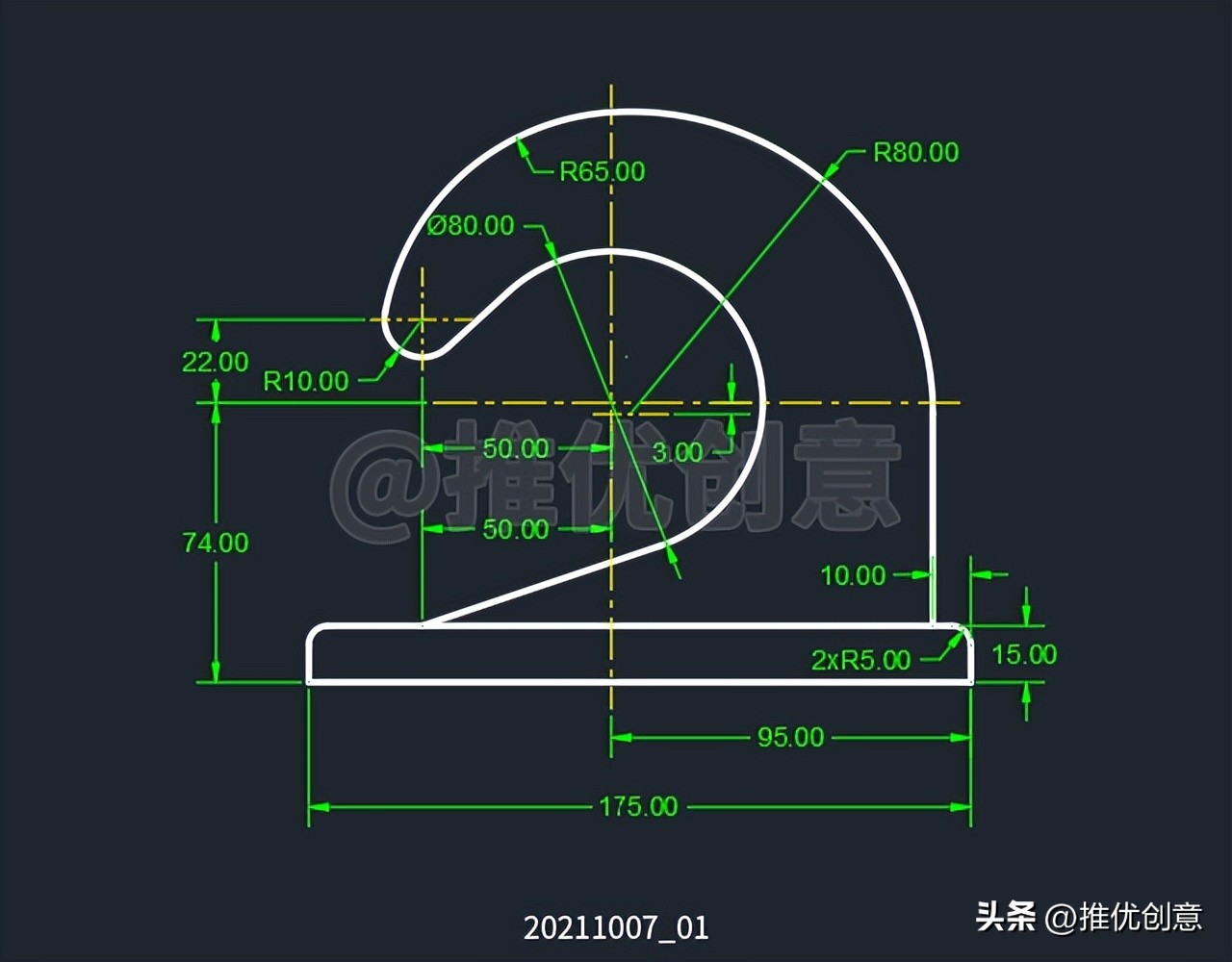

2.39、使用“图层”管理图形，标注尺寸，最终完成效果见下图。
