（1）、一台正在使用的MDO3014,突然出现测试波形异常，

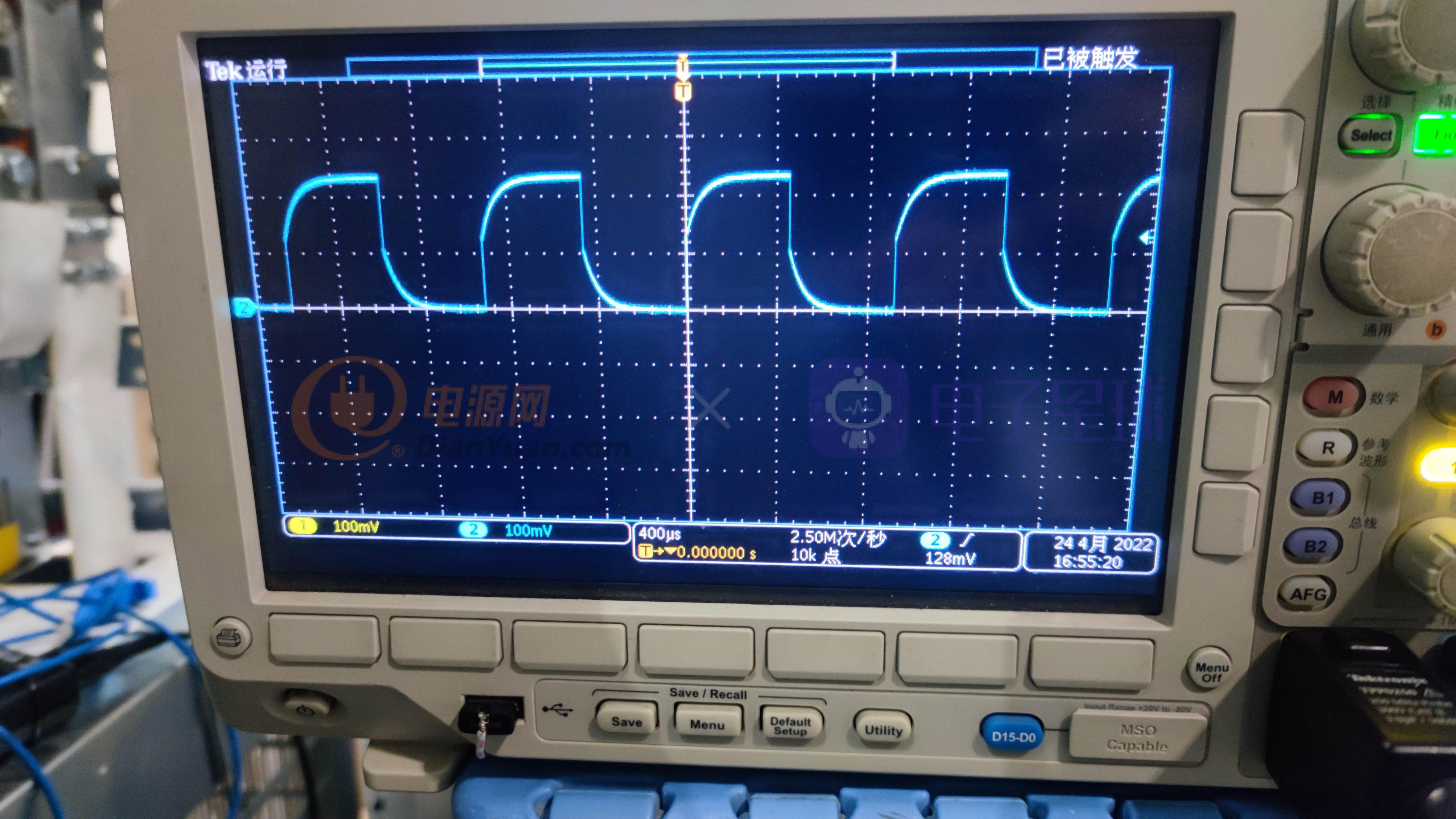

夹到示波器的补偿1kHz波形成了下图。
根据以往的经验，进行探头补偿操作。
问题依旧
（2）怀疑是探针接触不良，将测量正常的探针更换，问题依旧。
（3）难道只能报废处理了？是不是探头内部接线接触不良？
抱着死马当活马医的态度，开启我的终极*法大**——拆。

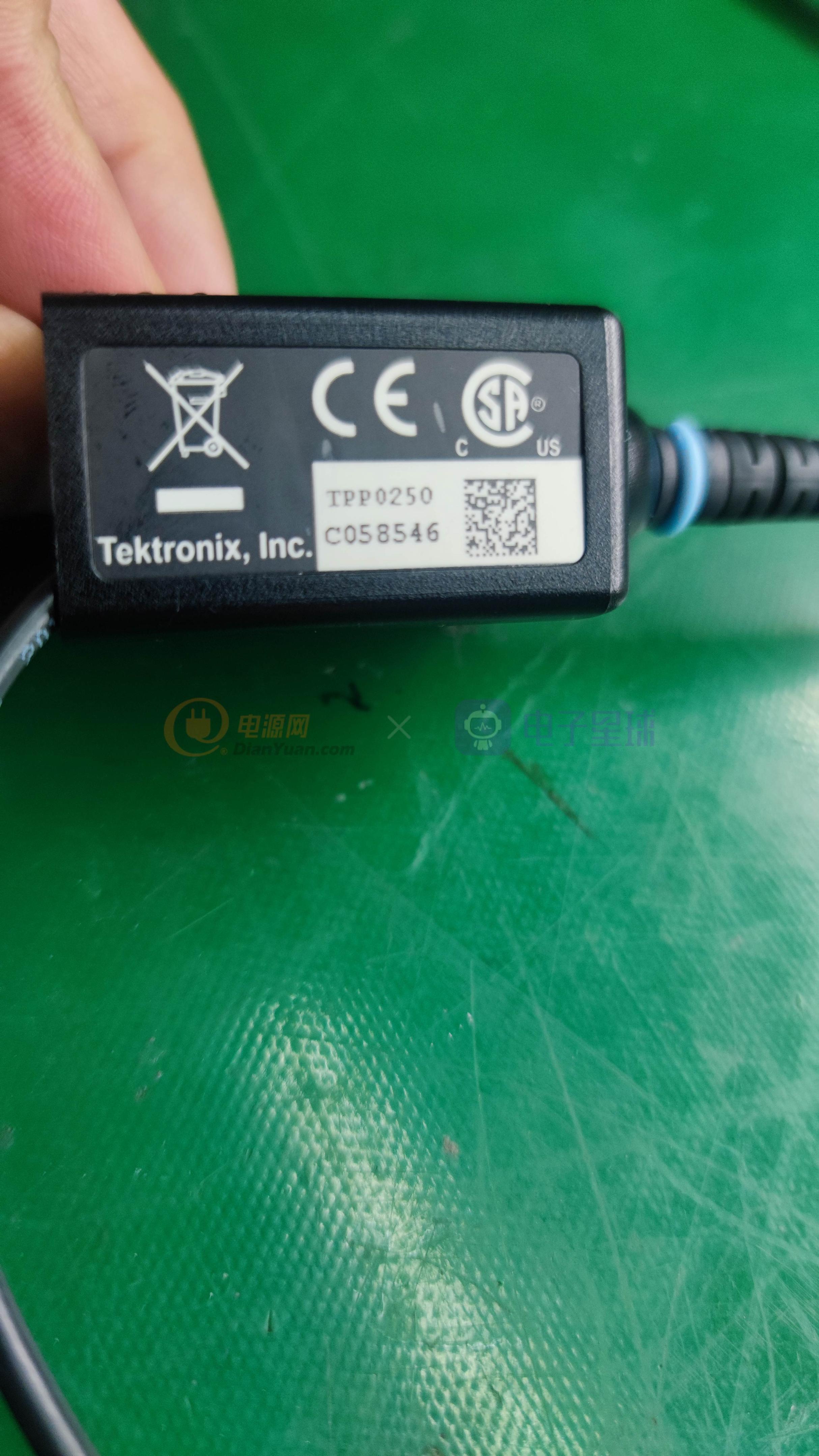

（4）拆这个还是第一次，经过不懈的努力，终于看到示波器探头的内部构造。

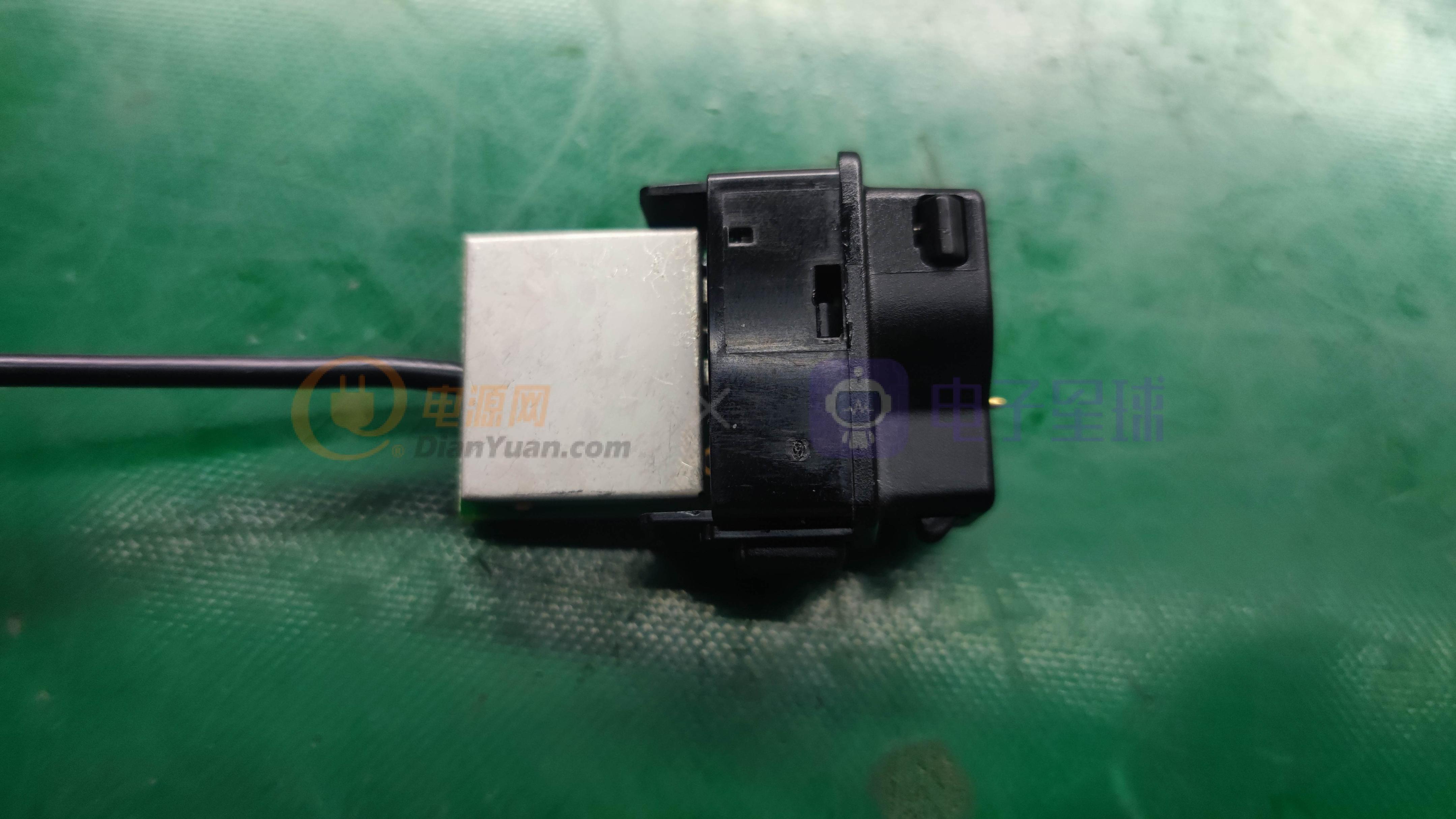

正面——还有屏蔽罩。

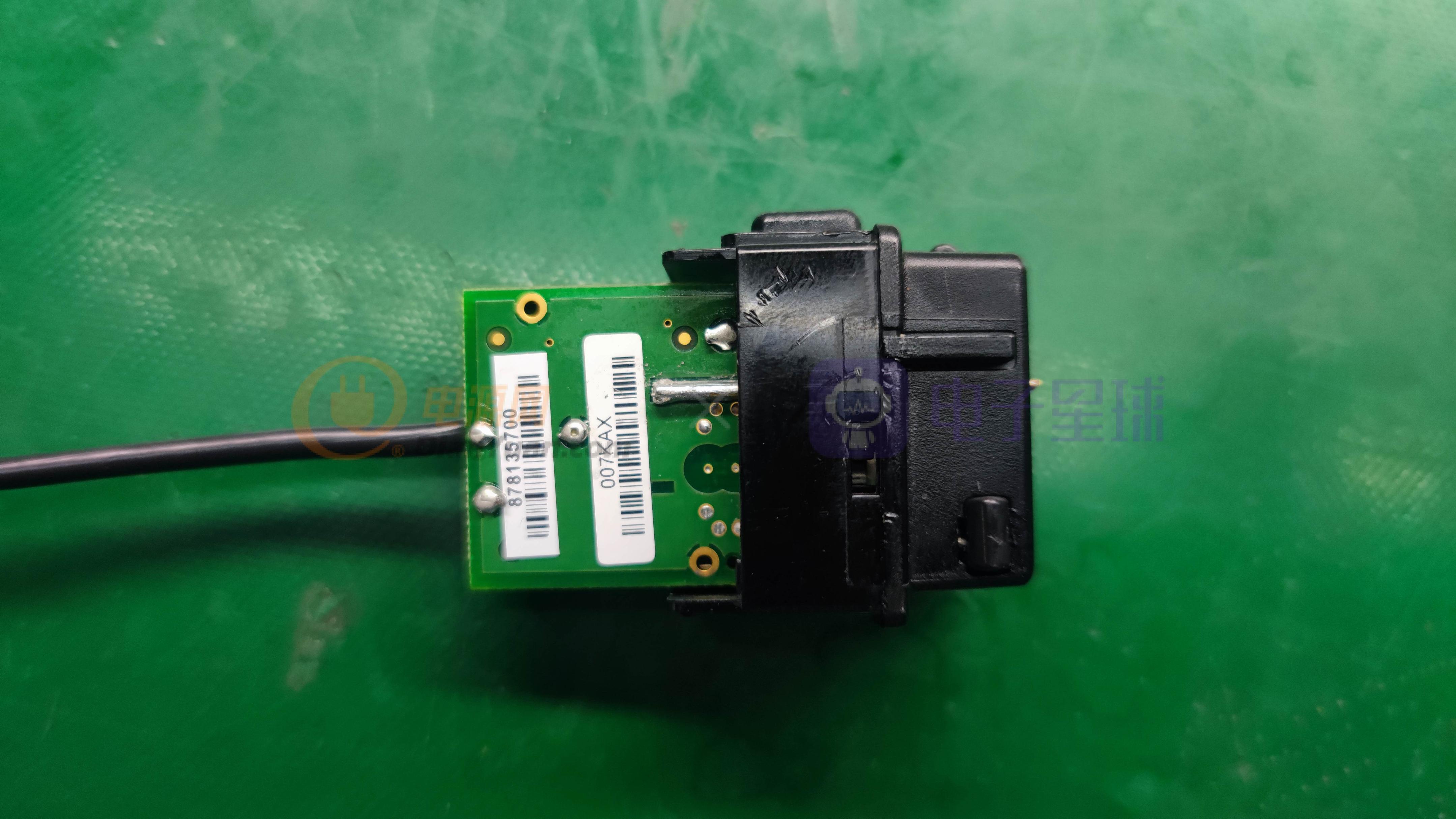

背面
侧面

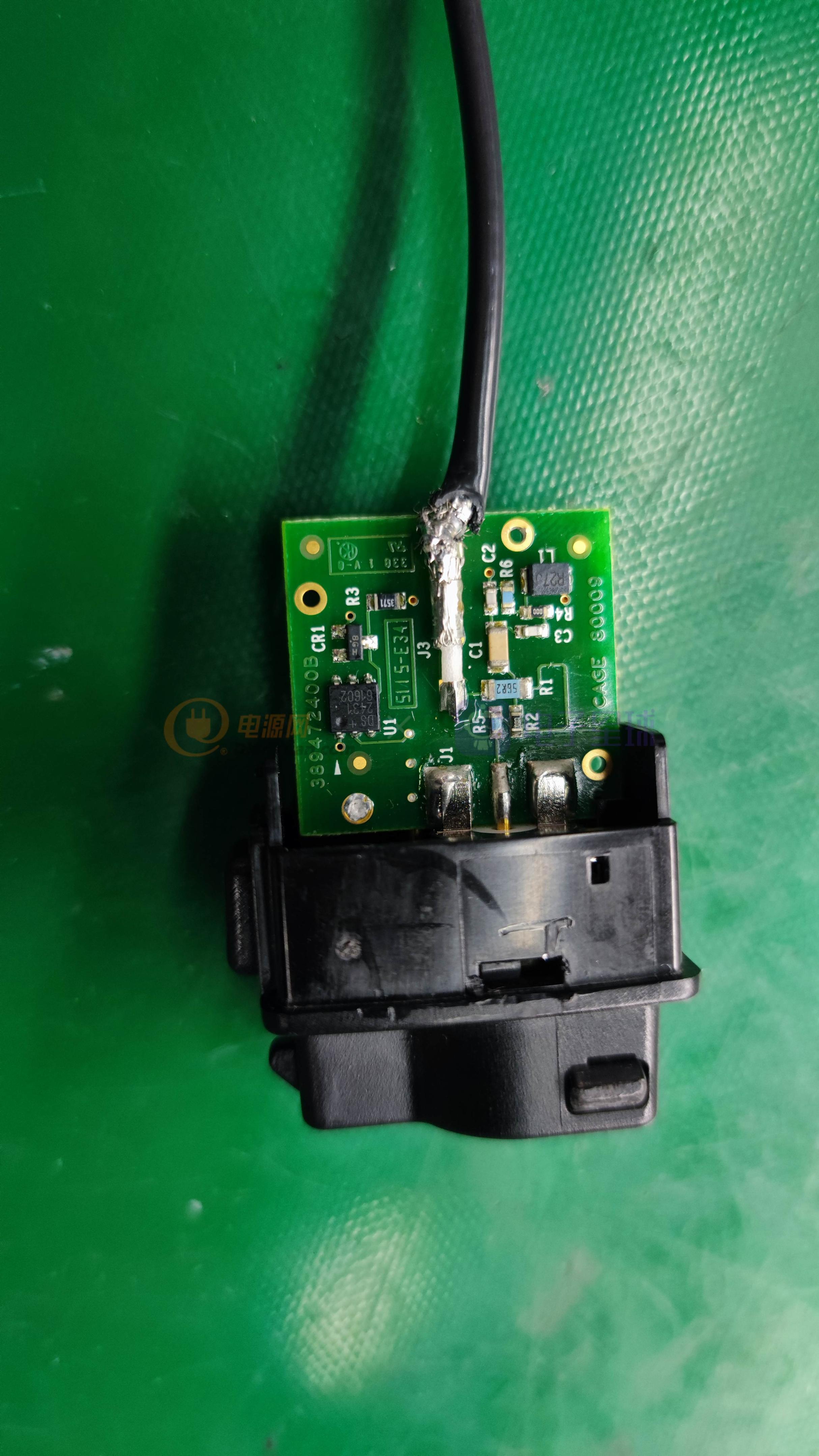

打开屏蔽罩，才见庐山真面目，感觉好简单啊。
经过检查，发现测试线有断开的迹象。

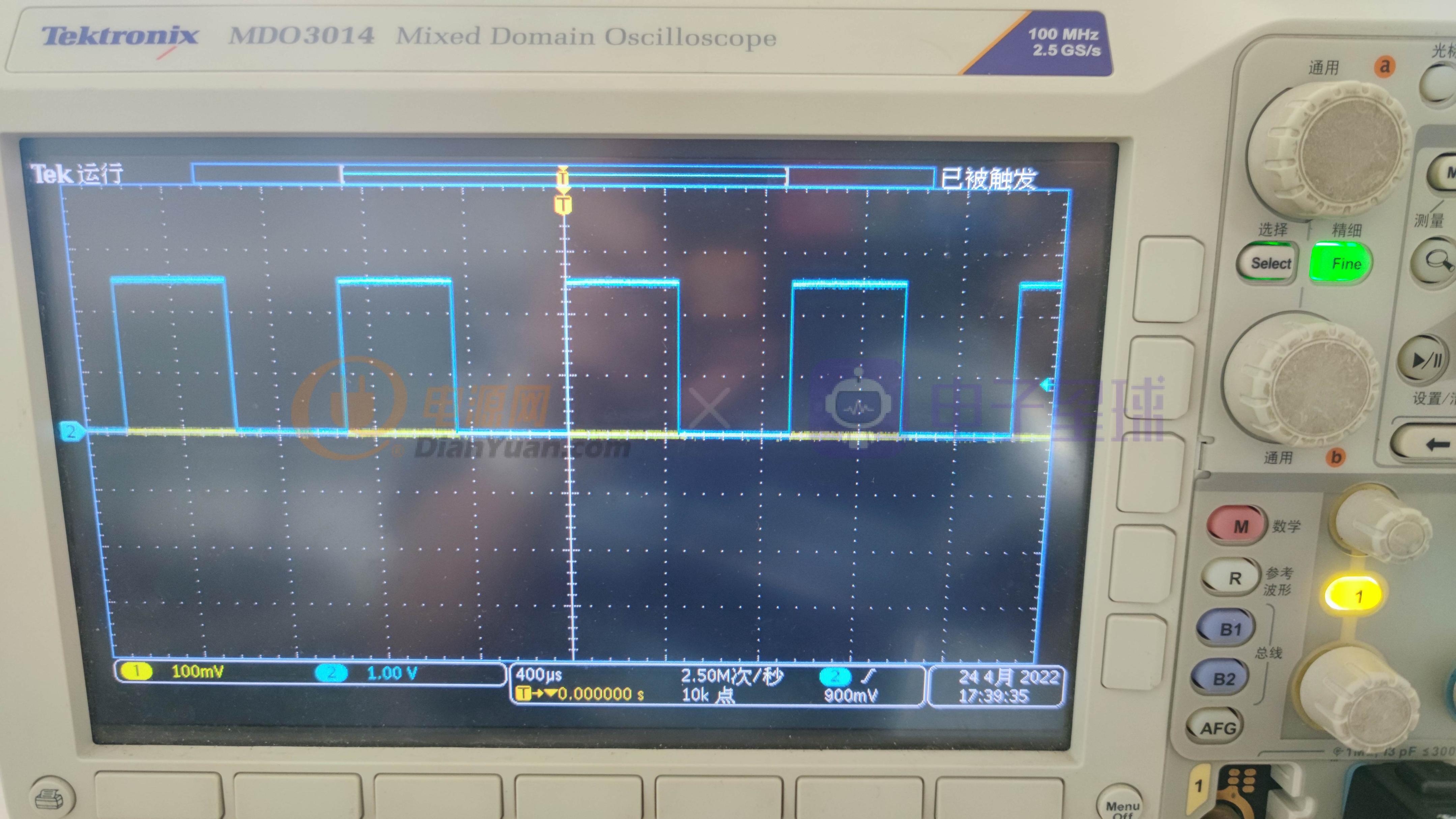

重新进行焊接后，进行标准波形测试，问题得到解决。
此处要说明的是，测试线只有头发丝粗细，且绝缘层是软的，剥线时，要格外小心，一个不注意，就断了。需要重新来过。

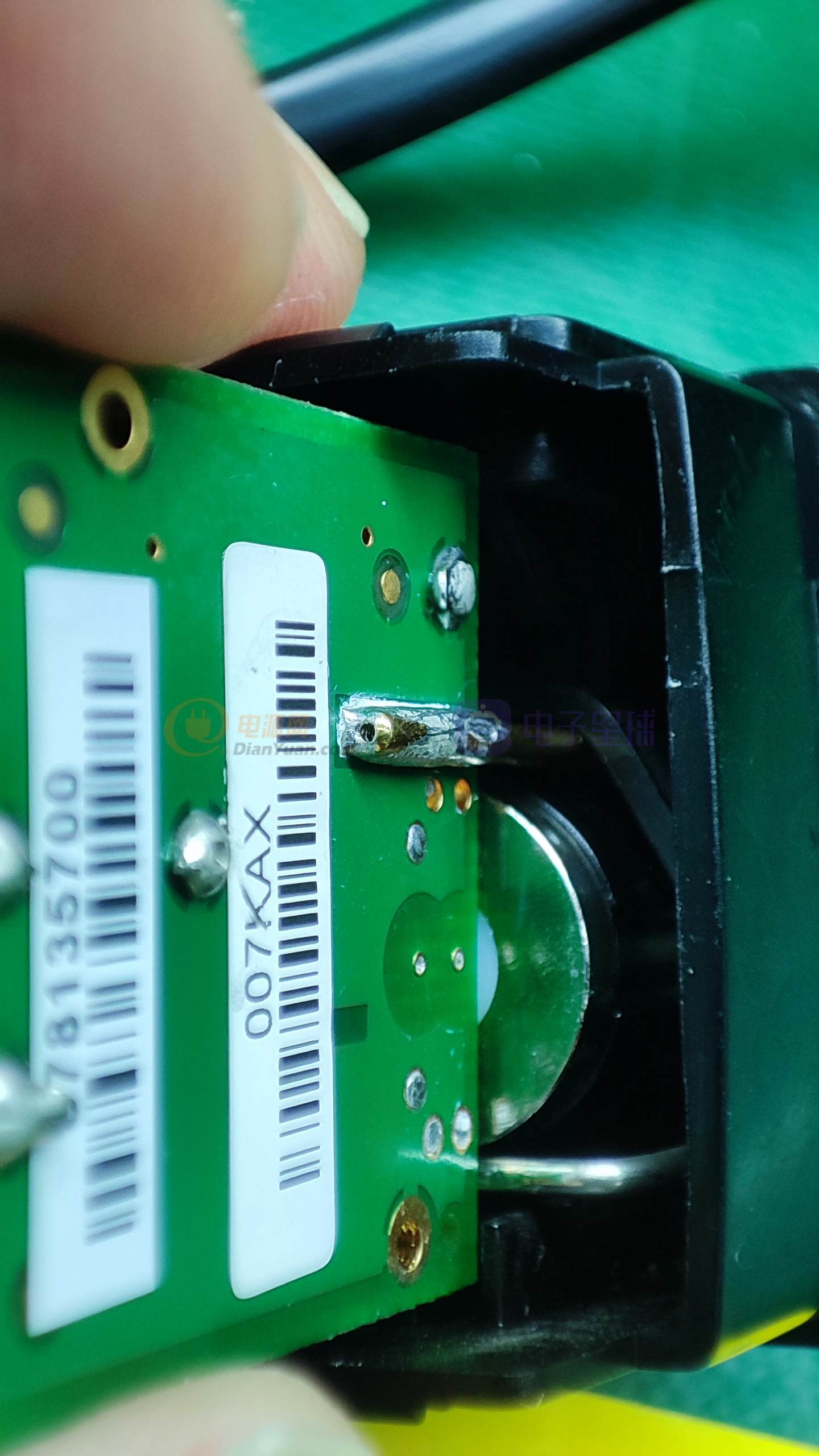

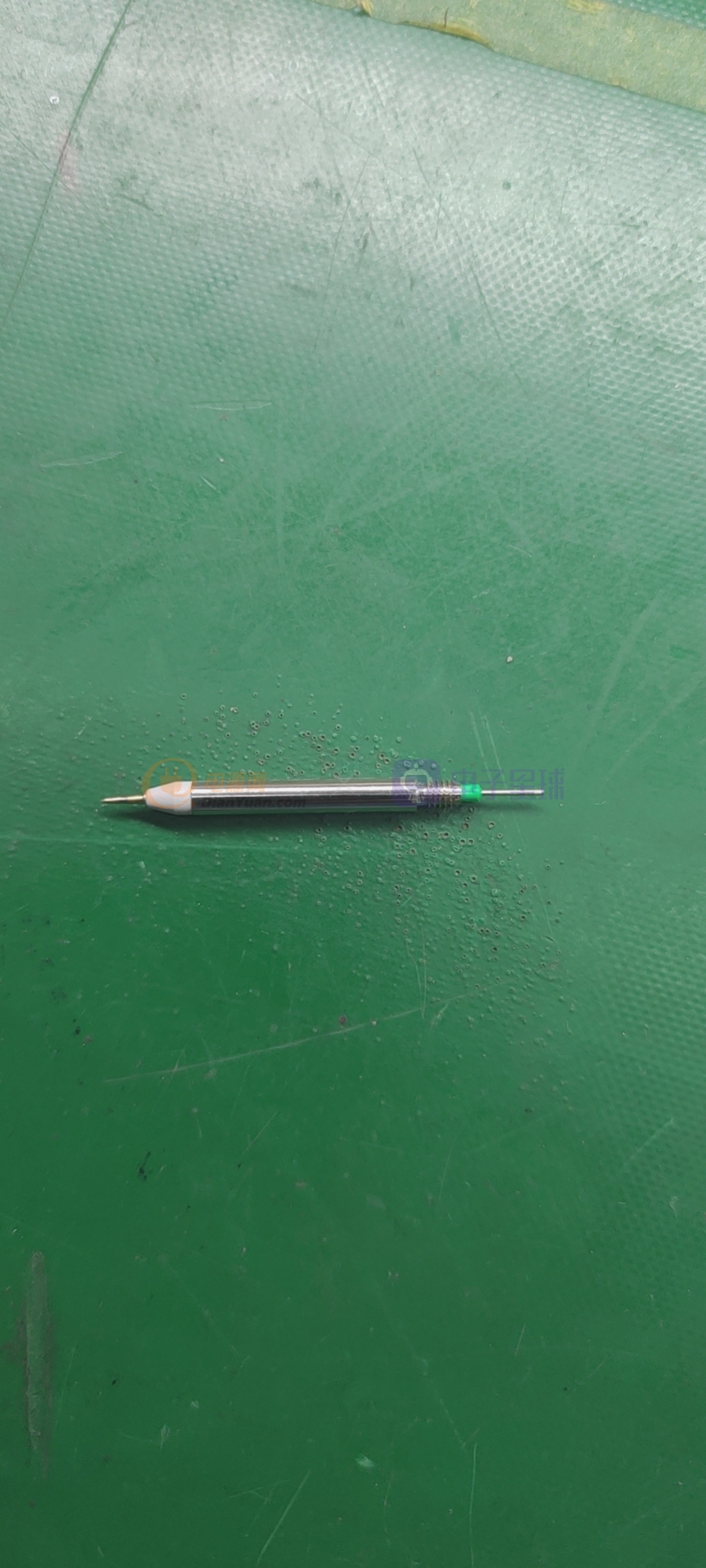

Tek设计的焊接方式，先焊到一个金属圆筒，在往电路板上焊。要不然很难焊上去。
下次再遇到这种问题，就轻车熟路了……
