总平图识别设备或管线，设备或管线显示很大应该怎么处理？

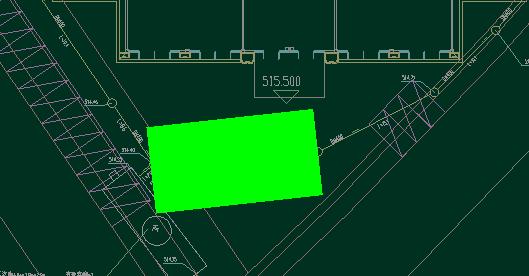

答：出现上述问题一般是由于图纸的比例有问题导致的，一般在总平图的时候比较常见，调整相应图纸的比例即可。本来应该是几米或几十米测量出来的结果只有几毫米，问题表现如下图：

这里说的比例不是电子图或蓝图上标注的1:500、1:1000比例，不能单纯的直接放大500或1000倍。蓝图上标注出来的比例是蓝图与实际工程的一个比例关系，我们在用比例尺手工算量的时候选择相应比例的比例进行量取。

而软件绘制或识别出来的长度是CAD电子设计图内该管线是多长，软件识别或绘制的管线就是多长，一般情况实际当中是1m，而在CAD中设计的时候用1mm来表示，所以会出现管线显示得比较大，且工程量却很小。

解决方法如下：

使用安装算量软件中的测量比例功能

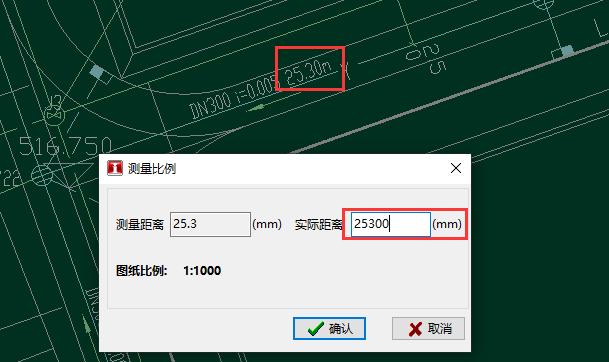

找到有标注或已知的两点间的实际距离进行测量(图中无标注长度的时候，可以用比例尺在蓝图上测量出两点之间的距离，记住测量出来的结果，以便在测量比例对话框中输入实际的距离)，测量完成后会弹出如下对话框

在该对话框的实际距离中输入正确的距离单击确认，比例修改正确，图形的显示以及工程量都正确了。

注意：

①由于比例相差较大，在测量的时候不好找到精确的点，先随便选择两点放大100倍，然后在进行第二次测量比例，图纸比例已经放大过后就好精确的点了，第二次的时候在实际距离中输入正确的距离即可；

②在测量比例对话框中，实际距离的单位是毫米；
