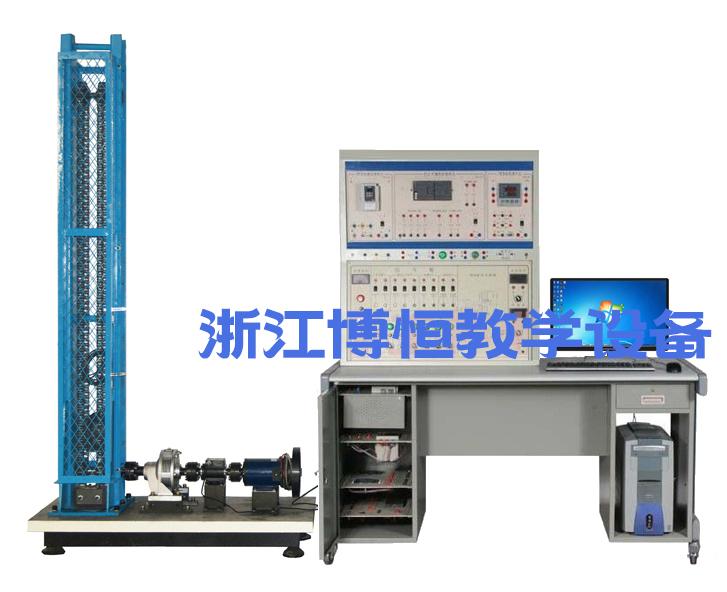

BOH-JJDC01型 机电控制传动测试实验台根据本科通用教材《机电传动控制》课程设计,同时也适用于高职类《电力拖动》等课程实验。系统由交流电机、直流电机、变频器、联轴器、扭矩转速传感器、减速器、链轮、链条及配重等组成，能完成交、直流电机的绝大部分控制实验并测绘出其特性曲线。实验台控制部分除可以采用传统的继电器控制方式外，还能够采用西门子PLC自由通信口的上位计算机控制方式，结合计算机和电气PLC控制技术，机电控制传动测试实验台适用于高等院校的机械设计制造及其自动化等专业及高职院校、技工学校的机电技术与应用相关专业的教学实验。
一、性能及特点 1、系统直观显示机电传动与控制的全过程，其传动台架与生产实际具有相似性。2、该实验台有两种控制方式：一种是继电器控制方式，它能使学生掌握传统的继电器控制方式，熟悉继电器等器件原理及硬件接线；另一种是PLC控制方式，此方式接线简单，能大大缩短实验准备的时间，适用于只重视实验结果曲线的情况3、该实验台软件具有实时测试、保存实验结果、打开历史文件、打印、模拟动画演示及模拟按钮的功能4、该实验台软件能绘出四种特性曲线（实时、历史）：T-n曲线、t-T曲线、t-n曲线、t-V曲线5、该实验台的PLC实验部分(扩展部分)集可编程逻辑控制器、编程软件、模拟量控制实验板于一体，可完成PLC的基本指令实验、开关量实验、模拟量实验、通信等实验，实验内容丰富6、该实验台的扭矩转速传感器是属高精密类器件，可拓宽学习者眼界。 二、实验目的 1、了解机电传动元件结构及工作原理 2、交、直流电机的特性测试3、交、直流电机的继电器控制实验 4、交、直流电机的上位机控制实验5、PLC可编程控制器实验 6、机械传动实验 三、实验内容 1、交流电机的实验（1）交流电机时间控制定子串电阻启动实验 （2）交流电机变电压起动实验（3）交流电机点动/自动控制实验 （4）交流电机循环工作回原点实验（5）交流电机Y-△降压起动实验 （6）交流电机反接制动实验（7）交流电机电流控制定子串电阻启动实验 （8）交流电机能耗制动实验 （9）交流电机正反转控制实验 （10）交流电机变频调速实验 （11）交流电机变频制动实验2、直流电机的实验（1）直流电机正反转实验 （2）直流电机串电阻启动实验 （3）直流电机降压启动实验 （4）直流电机变电阻调速实验 （5）直流电机变电压调速实验 （6）直流电机能耗制动实验（7）直流电机电源反接实验 （8）直流电机倒拉反接制动实验3、PLC可编程控制器实验(扩展实验)（1）数字量实验 （2）模拟量实验 （3）PLC通信实验4、机械传动实验（1）机电传动系统拼接实验（电机部分） （2）链传动效率实验 （3）系统转动惯量的折算与实验 四、技术参数 1、直流电机：功率：750W、电压：220V、转速：1500r/min2、交流电机：功率：750W、电压：380V、转速：910r/min3、变频器：功率：750W、电压：380V、转速：910r/min4、扭矩转速传感器：20N.m、电压：±15VDC～24VDC、转速：30000r/min5、PLC模块6、外形尺寸：（1）机械操作台外形尺寸：1550×730×1700mm（2）负载传动装置:1200×600×500mm（3）传动架：高2000mm
