建模步骤

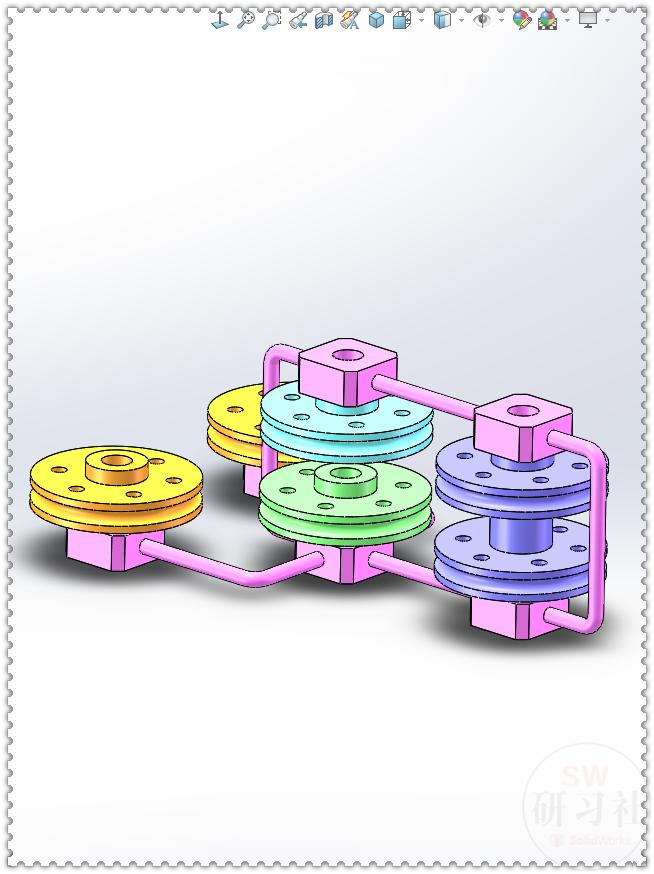

1.【装配体】首先装配好这个图形：（装配过程在视频里）

2.【基准面1】参考：蓝色轮上方两个面。

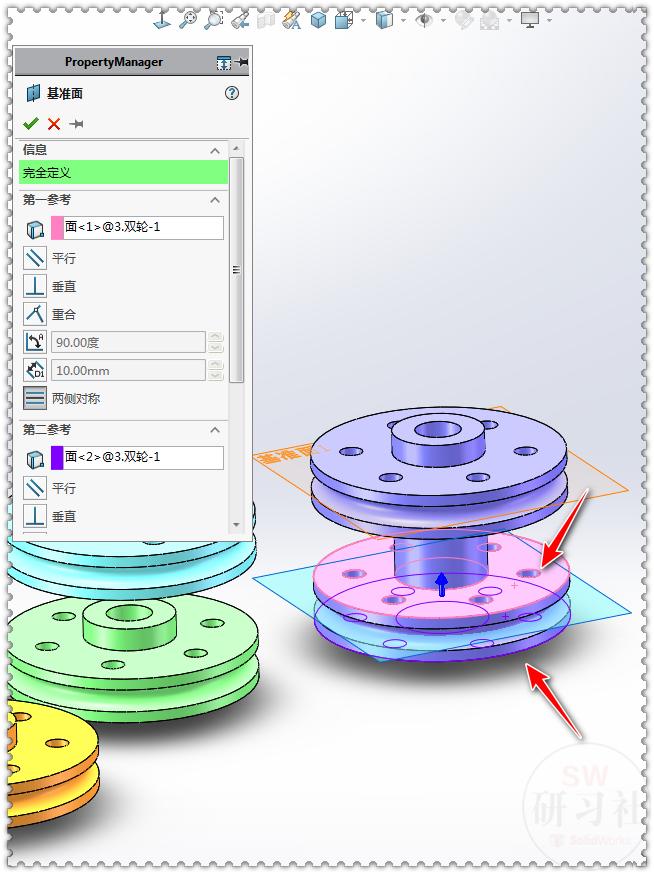

3.【基准面2】选择蓝色轮下方的两个面。

4.【装配体特征】-【皮带/链】。

5.【皮带构件】：上层两个轮的边线；【皮带位置基准面】：基准面1 ；勾选：启用皮带；勾选：生成皮带零件。

6.拖动蓝色轮，青色轮也跟着旋转。

7.【皮带1】-【编辑零件】。

8.【扫描】圆形轮廓，直径：5 。

8-1.退出零件编辑，给皮带添加颜色。

9.【装配体特征】-【皮带/链】。

10.【皮带构件】：依次选择下层4个轮的边线 ； 【皮带位置基准面】：基准面2 ；勾选：启用皮带；勾选：生成皮带零件。

10-1.但上图中皮带是交叉的，点击绿色轮的箭头：反转皮带面，皮带方向就正确了。

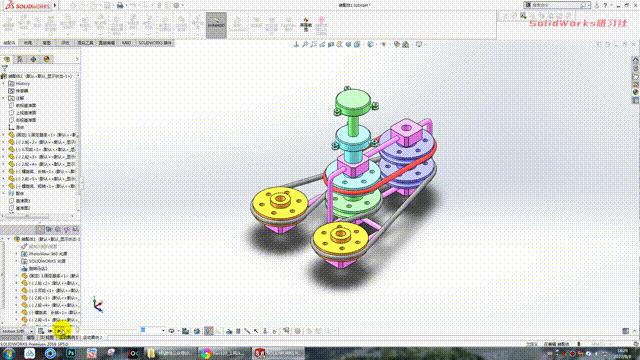

11.拖动一个轮，其他轮也跟着旋转。

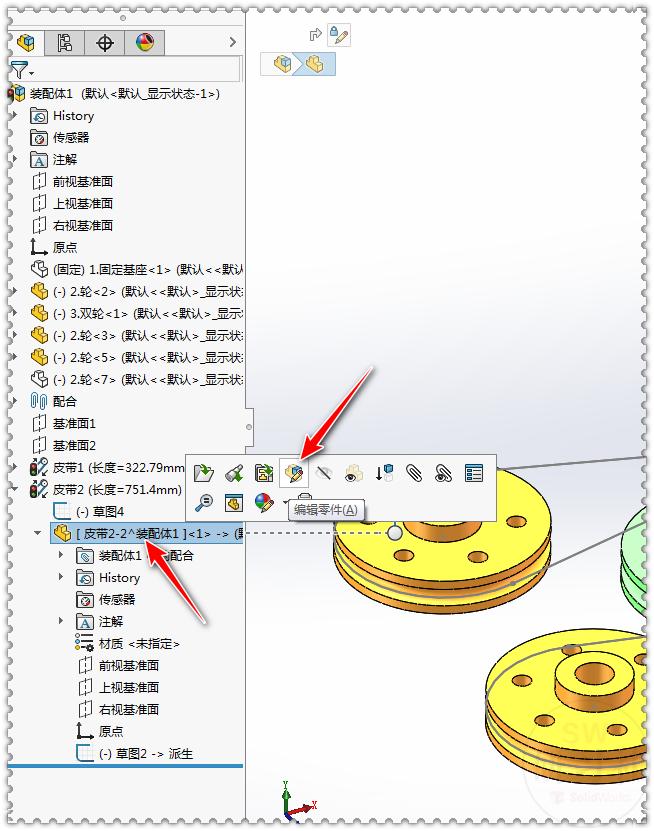

12.【皮带2】-【编辑零件】。

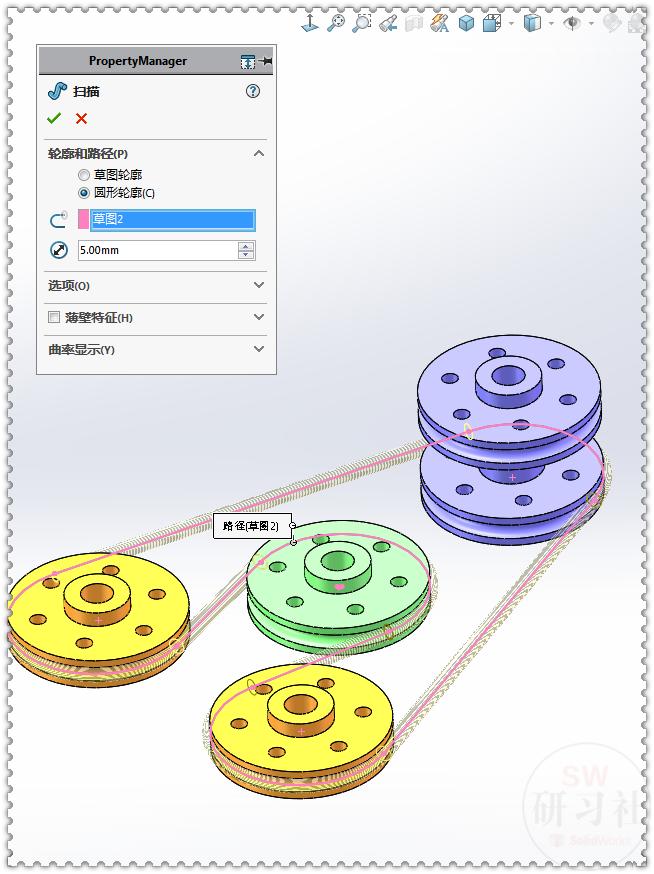

13.【扫描】直径：5 。

13-1.退出零件编辑，添加颜色。

14.【运动算例】添加一个旋转马达：

15.完成。
