TWS耳机作为目前发展消费电子市场上“正当红”的产品之一，基于完全摒弃了线材连接的方式，以及随机标配的充电盒，为用户提供了便捷的使用体验。其中，充电盒作为TWS耳机的黄金搭档，一方面为耳机提供了便捷收纳，另外一方面还带来了更持久的综合续航，以及开盖即连等功能。
充电盒内部包括了电源管理IC、MCU、锂电保护、升降压IC、过压过流保护IC等多种配置，用于为充电盒内置电池充电、充电盒为耳机充电、充电盒与手机/耳机通讯，电量显示等充电盒功能控制。而随着TWS耳机的持续发展，集成所有功能的充电盒系统级单芯片解决方案开始被大量采用。此次将要拆解的N05真无线耳机便是一款采用了充电盒管理SoC芯片的产品，下面就来看看它的解决方案及应用吧~
一、N05真无线耳机开箱

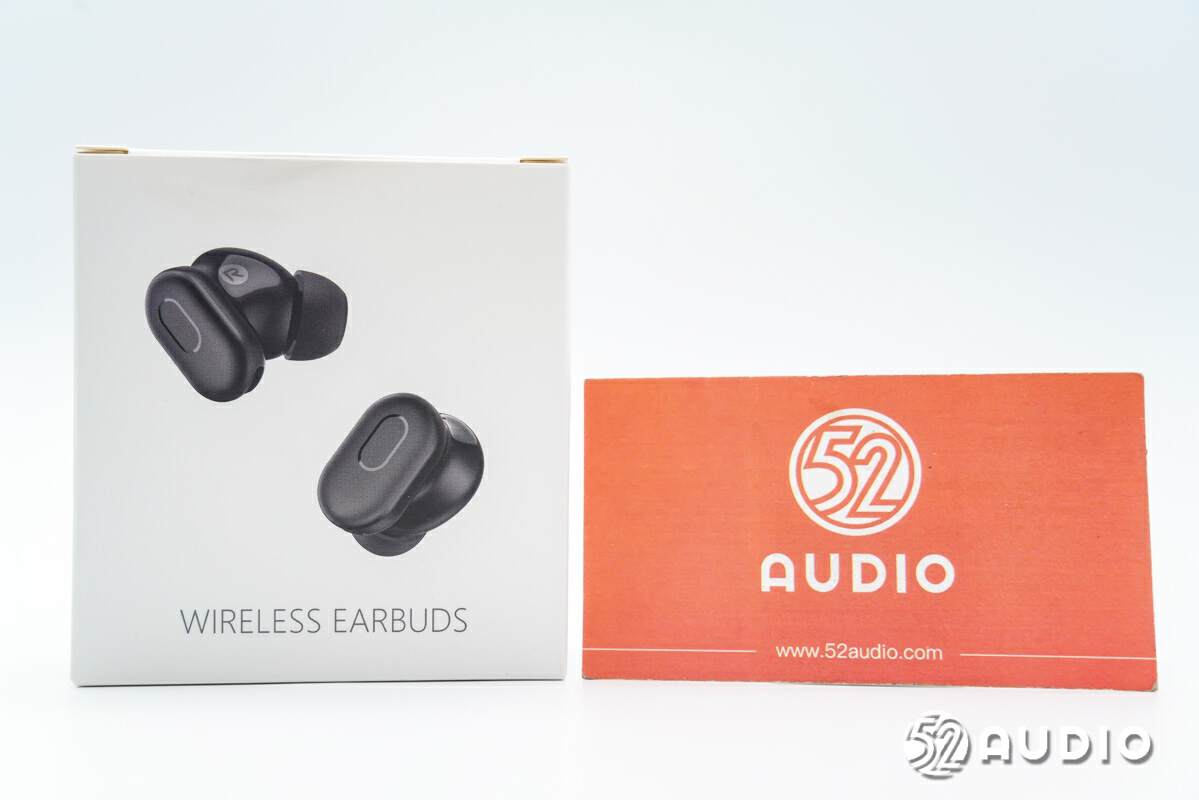

N05真无线耳机包装盒体积小巧，设计简约，展示有耳机的外观设计和产品名称。

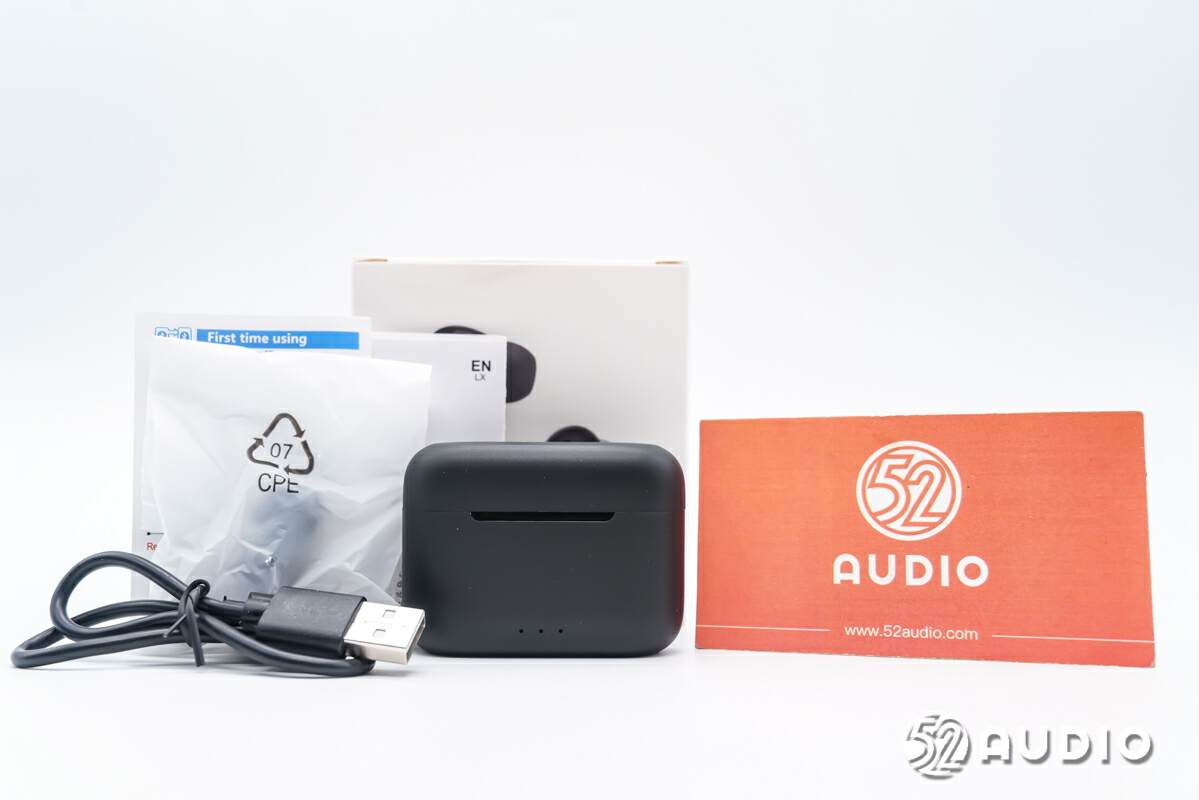

包装盒内部物品有TWS耳机、充电线、耳塞、操作指南和产品使用说明书。

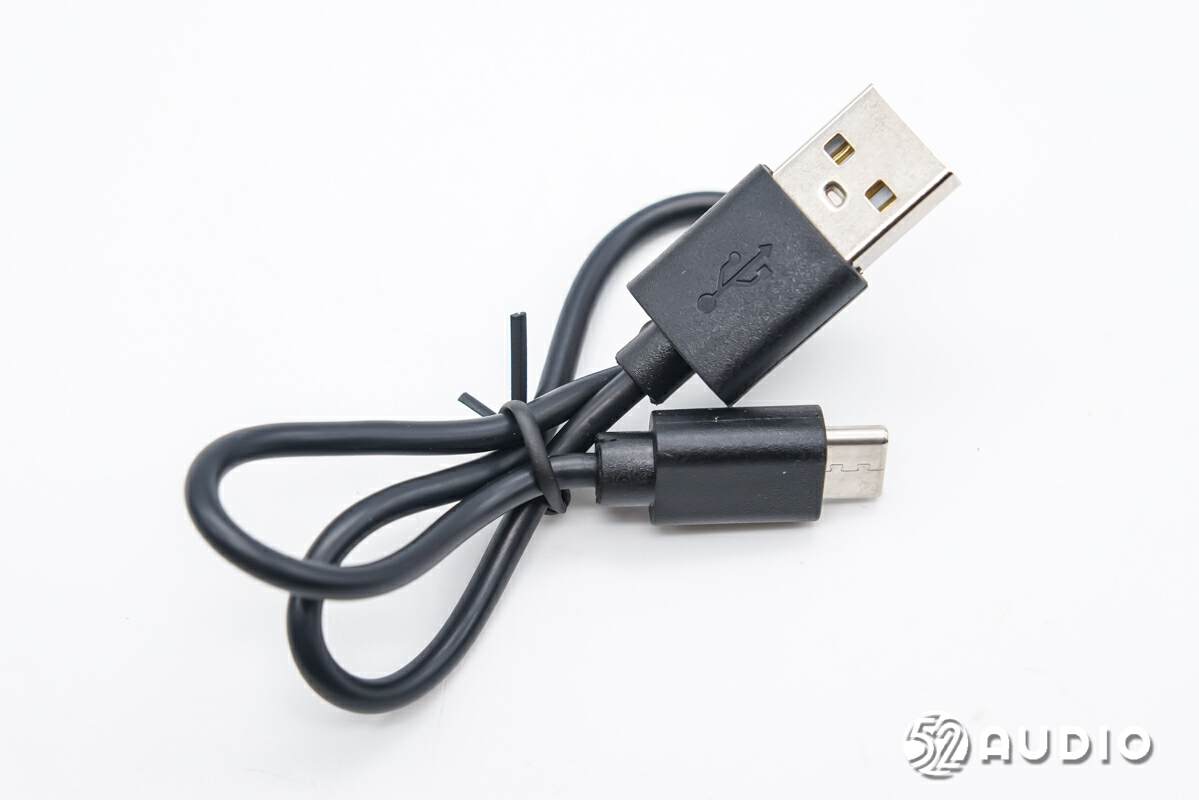

充电线采用了黑色配色，USB-A to Type-C接口。

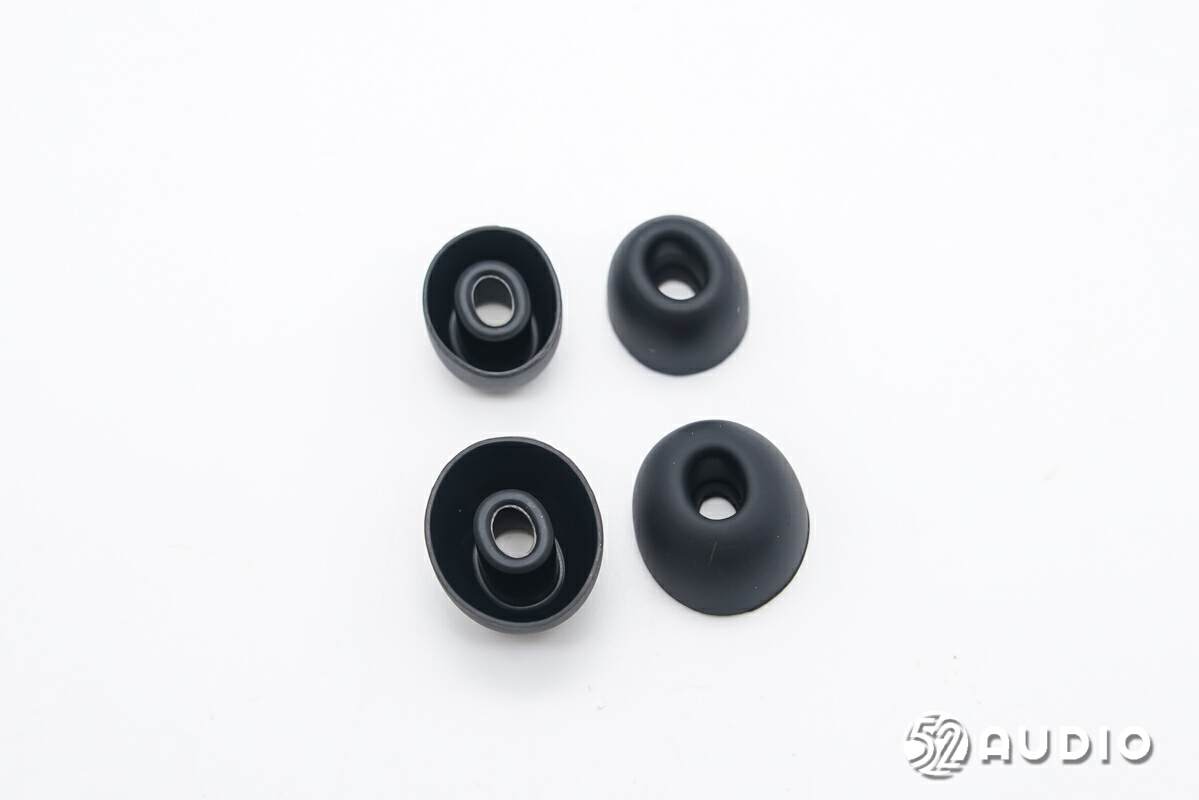

两副不同尺寸的硅胶耳塞，耳机上预装一副，总共有三种尺寸，用于满足不同用户的使用需求。

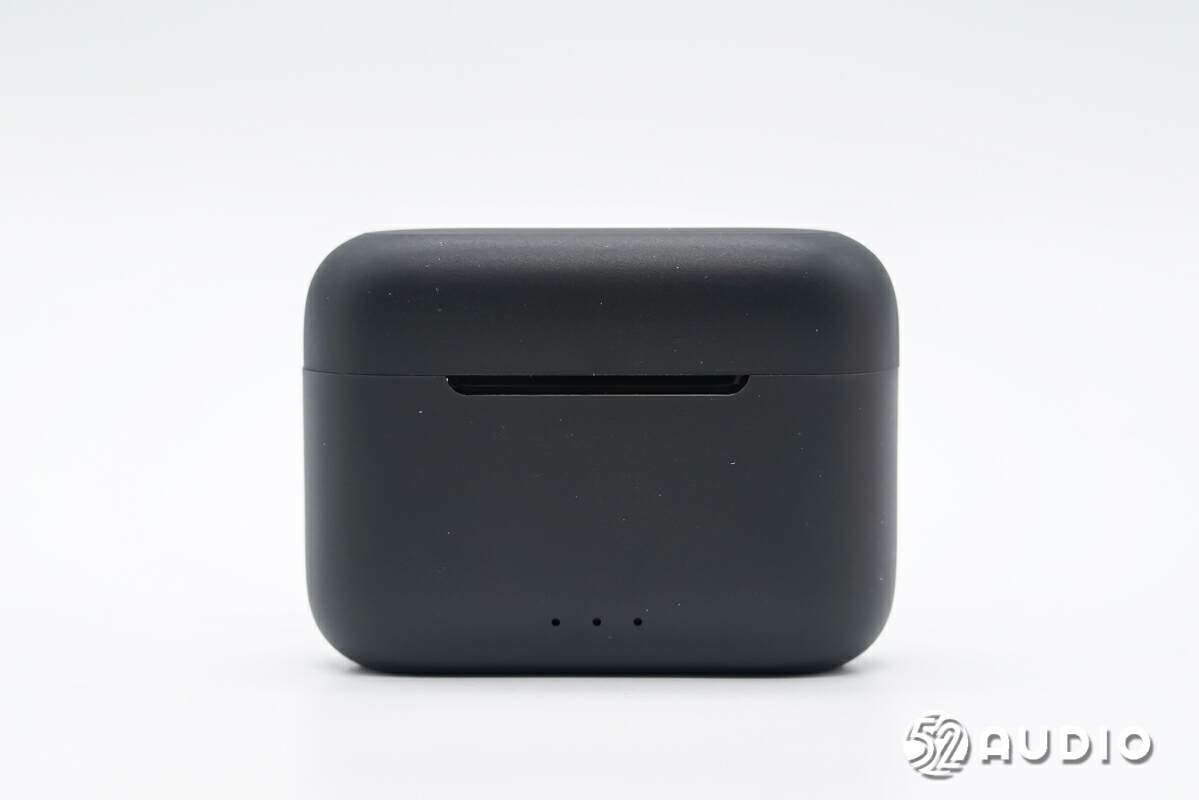

N05真无线耳机充电盒采用了圆角方形设计，磨砂质感结合亮面点缀，边缘过渡圆润，握持舒适。正面开盖处设计光亮倒角，便于开盖的同时提升了产品的层次感；还有三颗指示灯，用于更直观的反馈剩余电量信息。

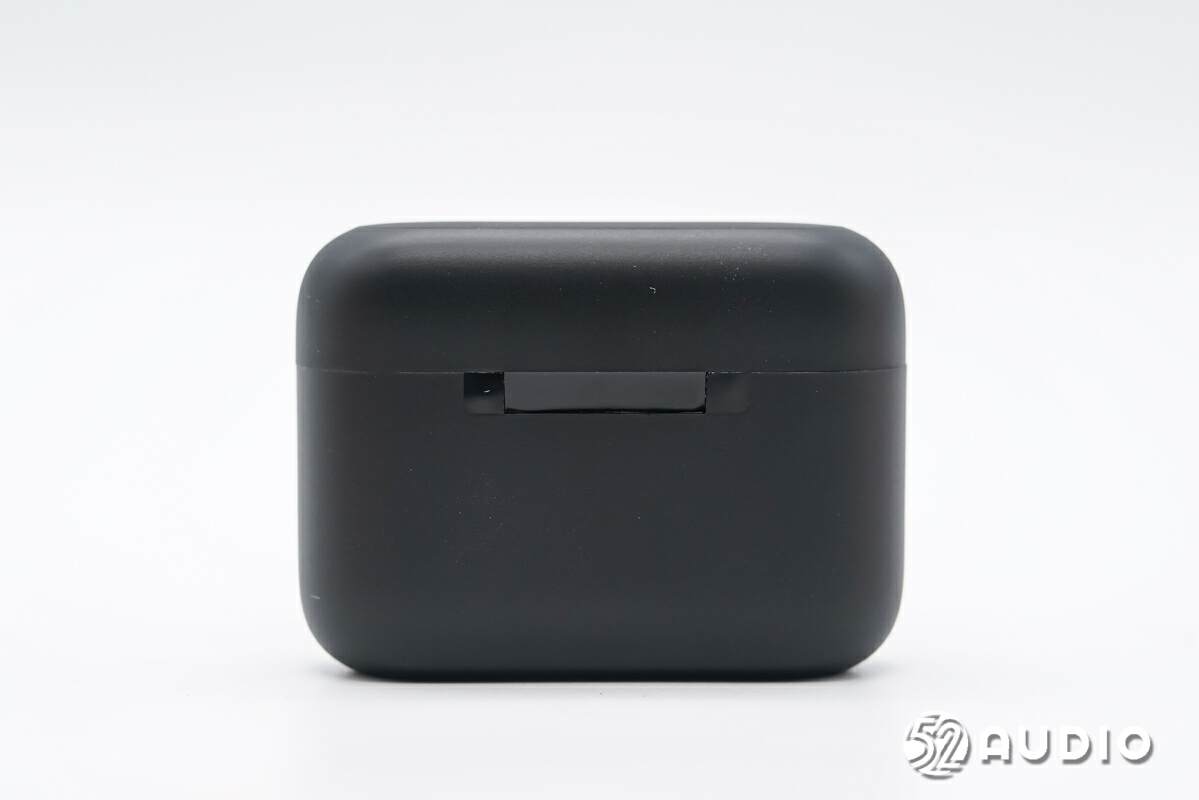

充电盒背面转轴同样采用了亮面工艺处理。

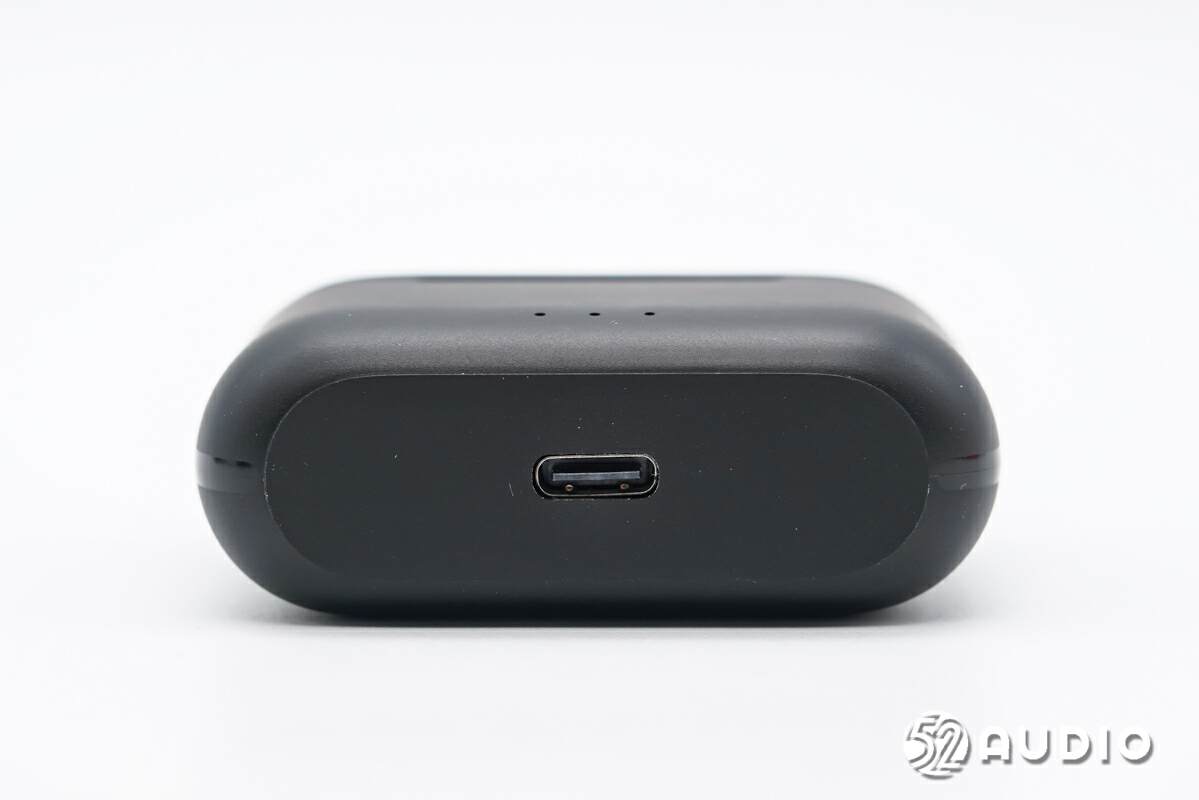

充电盒底部设置Type-C充电触点，机身两侧有光亮条带装饰。

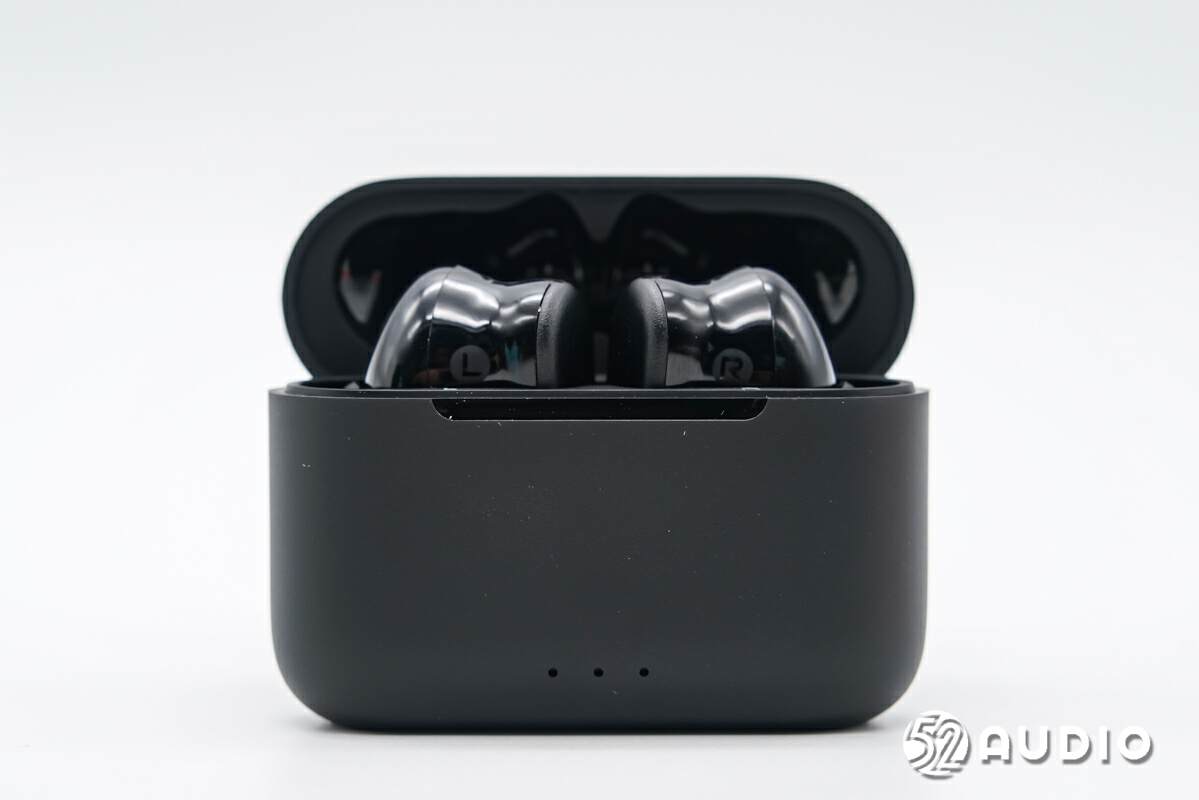

打开充电盒盖，内部耳机突出于座舱，能够便捷取放。
取出耳机，耳机采用了柄状的入耳式设计。
座舱内部结构一览。

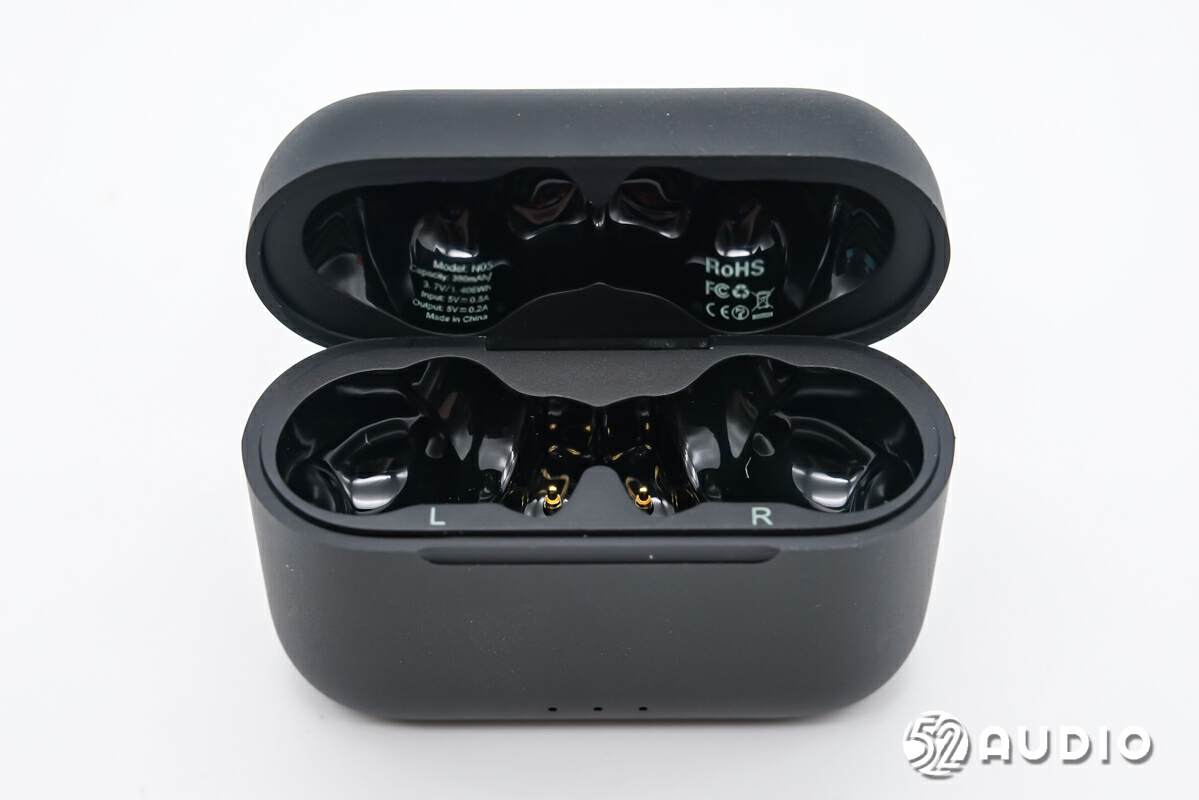

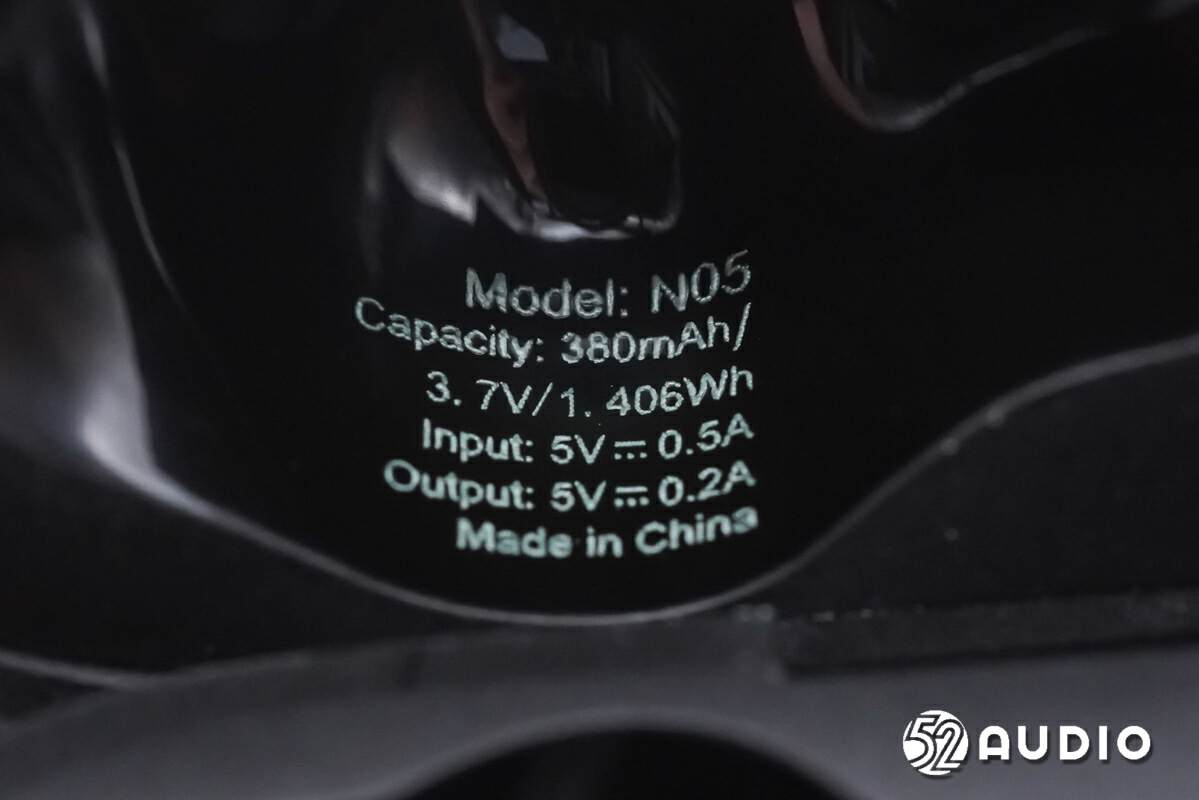

盒盖内侧印有产品部分信息，型号：N05，电池容量：380mAh 3.7V/1.406Wh，输入：5V-0.5A，输出：5V-0.2A，中国制造。
座舱内部为耳机充电的金属顶针特写。

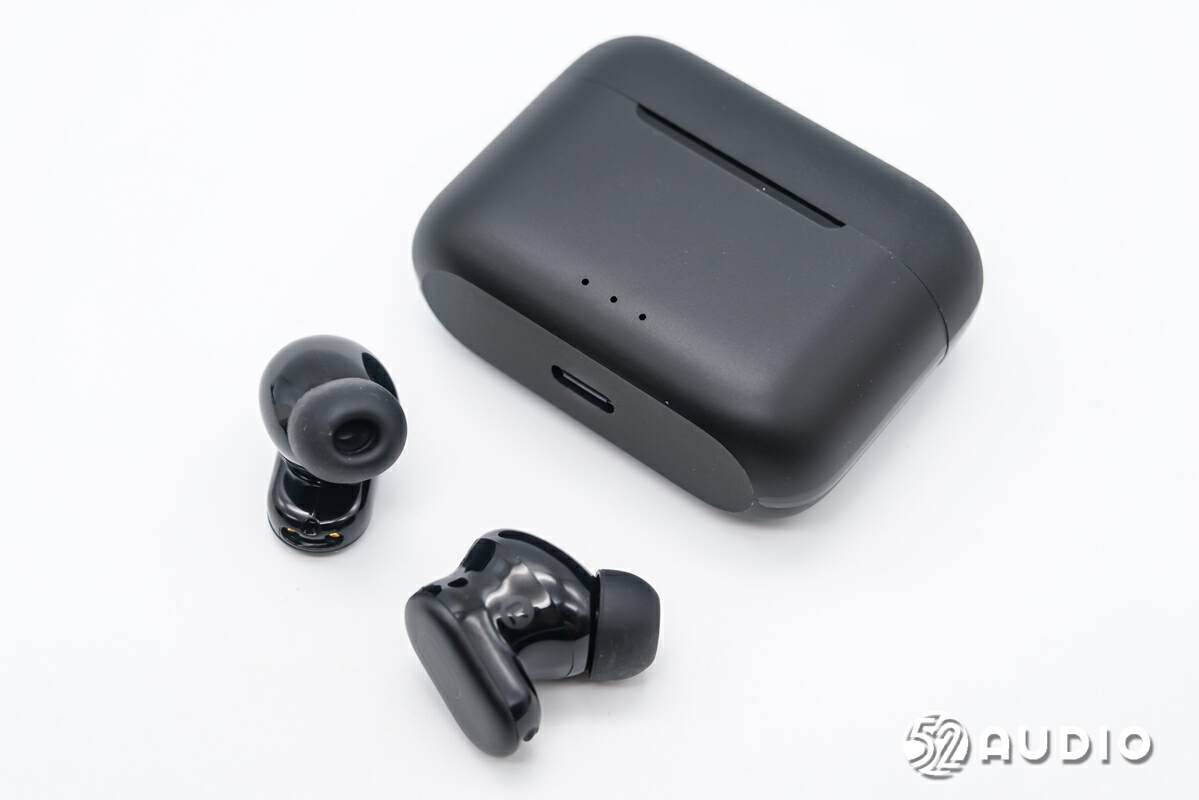

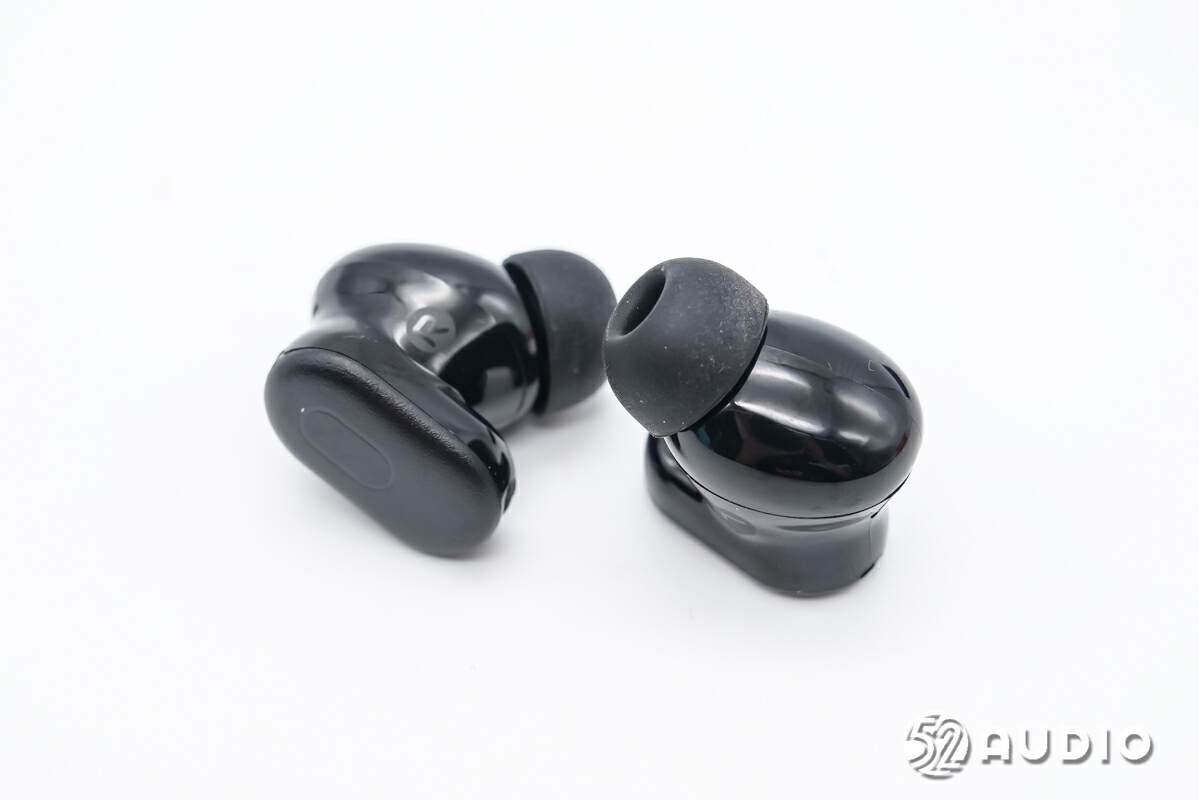

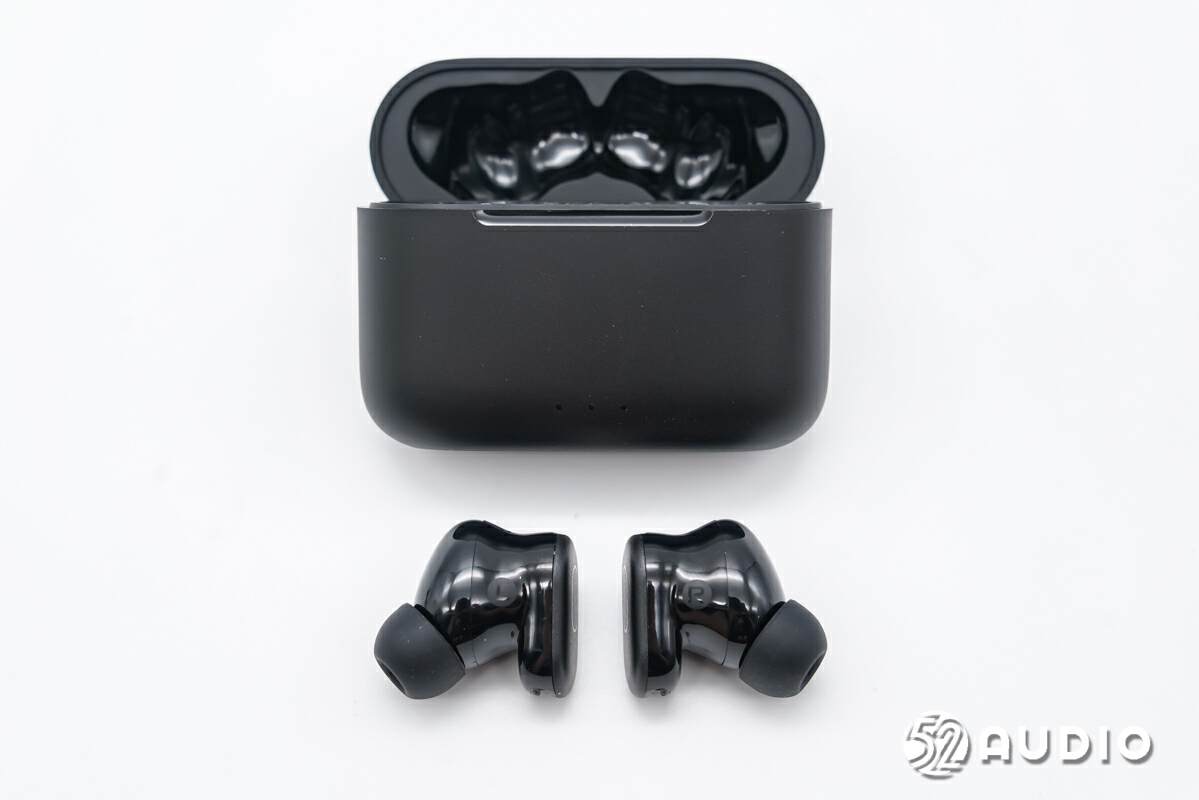

N05真无线耳机整体外观一览。
N05入耳式耳机同样采用了两种质感结合，机身采用了光滑的亮面处理，贴合皮肤更加舒适。耳机柄背板采用了磨砂质感，跑道型设计，长度非常短。

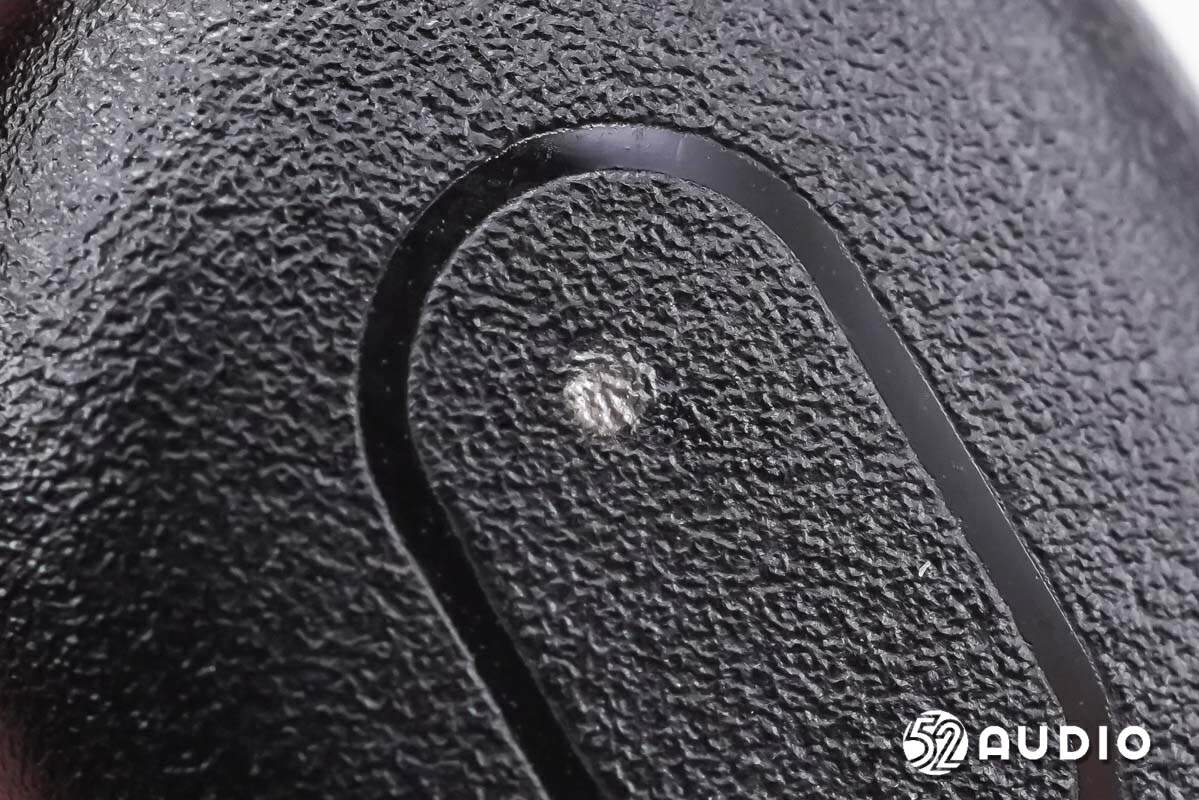

耳机柄背部触控区域设计有“跑道型”圆环指示，中间有一颗指示灯用于反馈蓝牙配对状态。

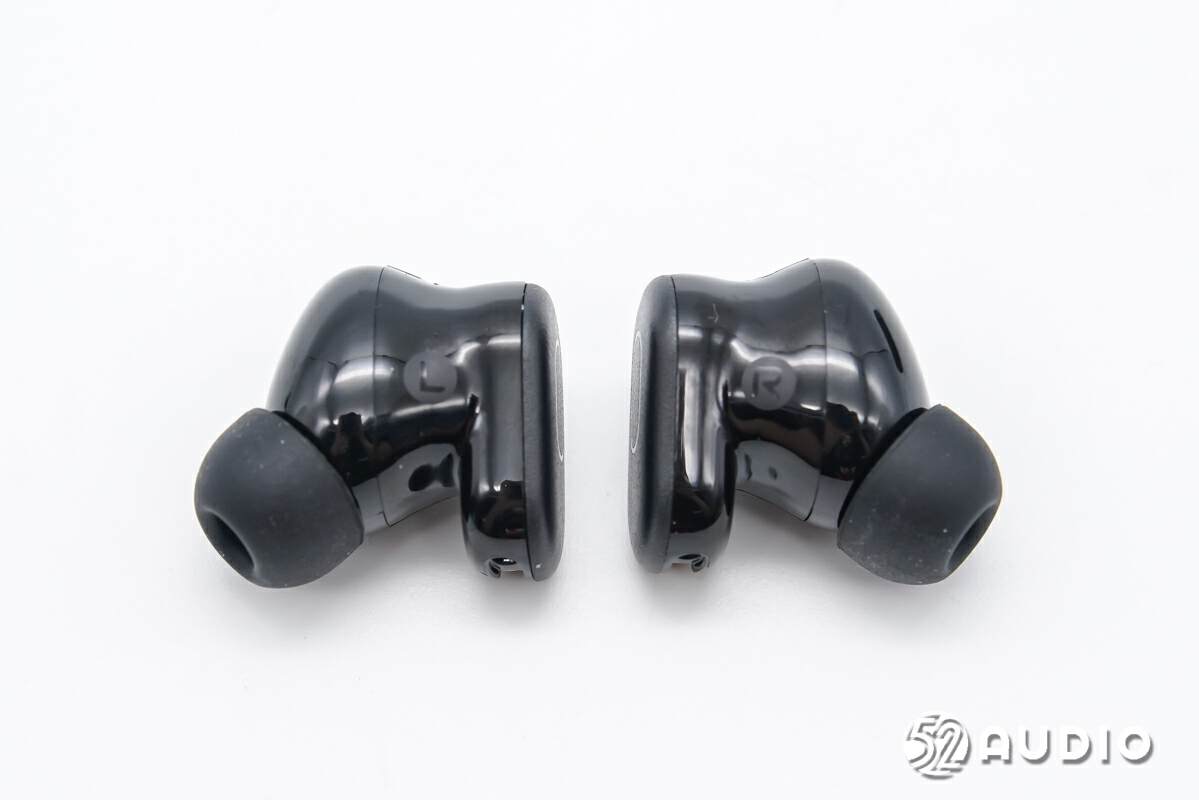

耳机侧边外观一览，设计有L/R左右标识，便于快速区分。
耳机内侧外观一览。
机身顶部的通话降噪麦克风拾音孔特写。
耳机柄底部通话麦克风拾音孔特写。

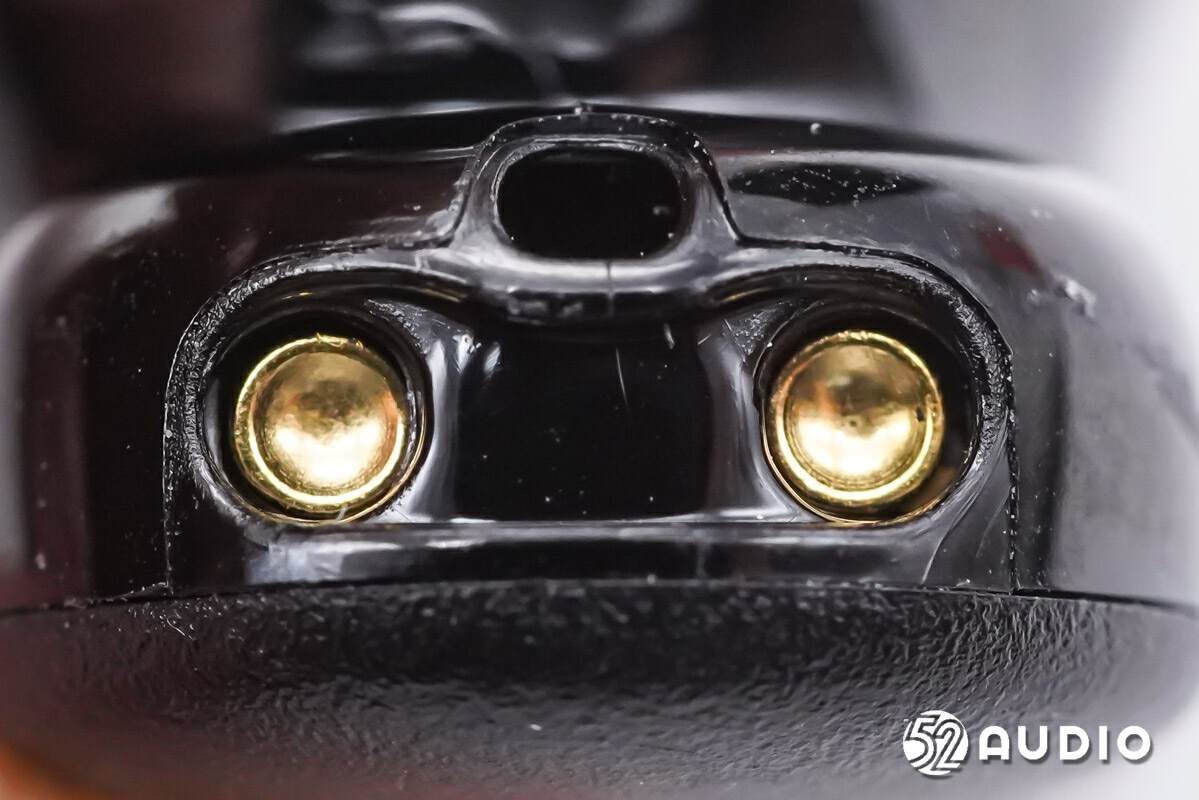

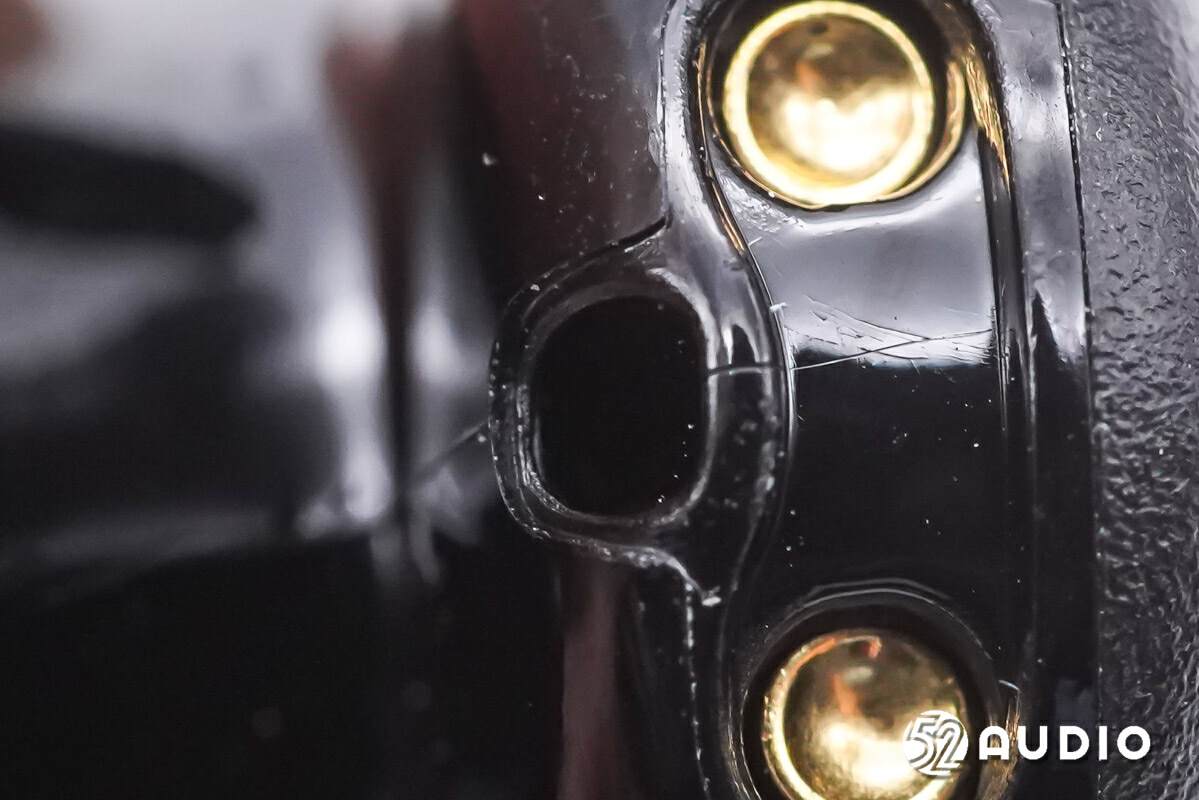

耳机柄底部为耳机充电的金属触点特写。

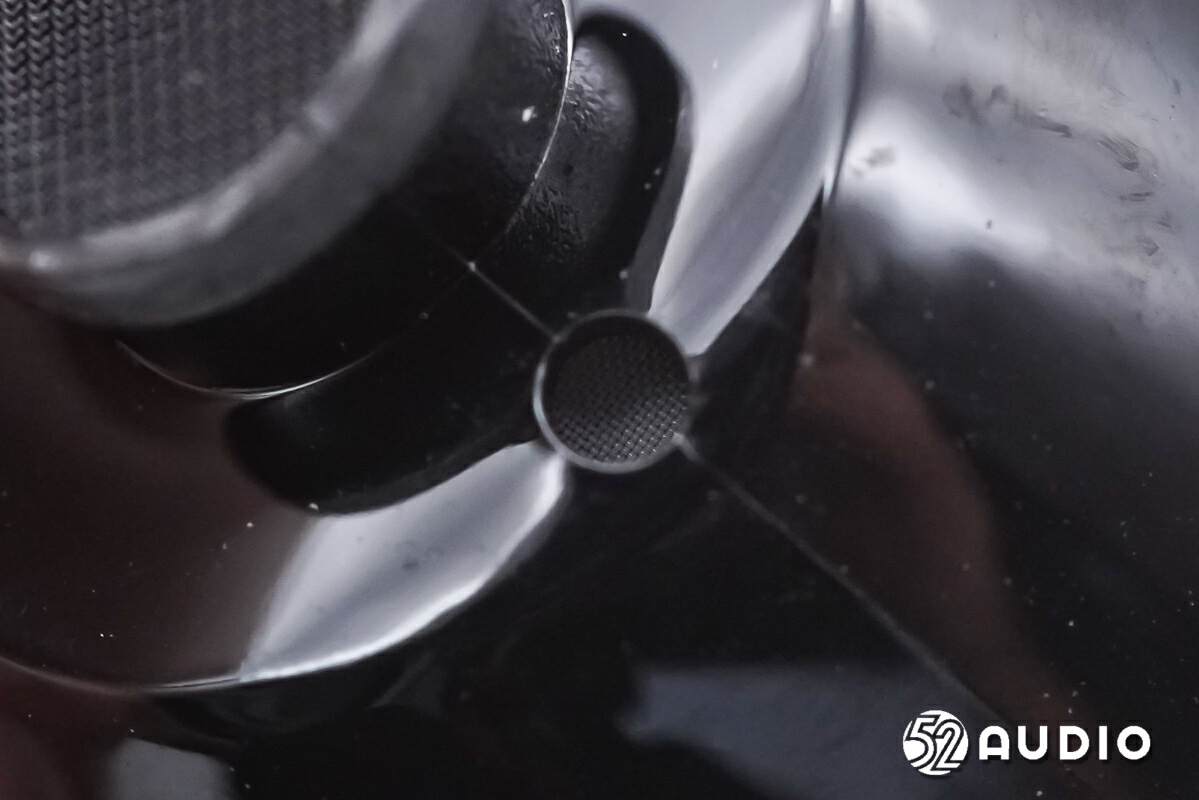

取掉耳塞，耳机出音嘴特写，细密防尘网防护，防止异物进入音腔。

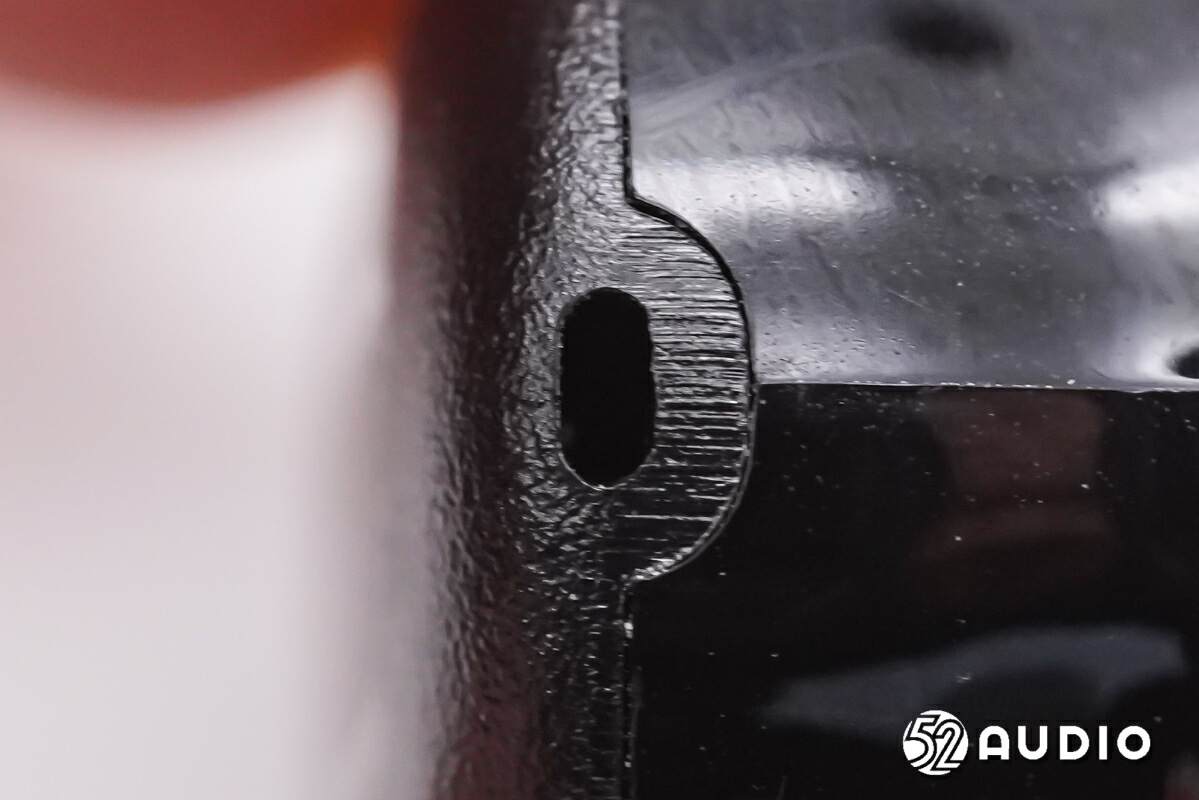

音腔调音孔特写，用于保障腔体内部空气流通，提升音频性能。

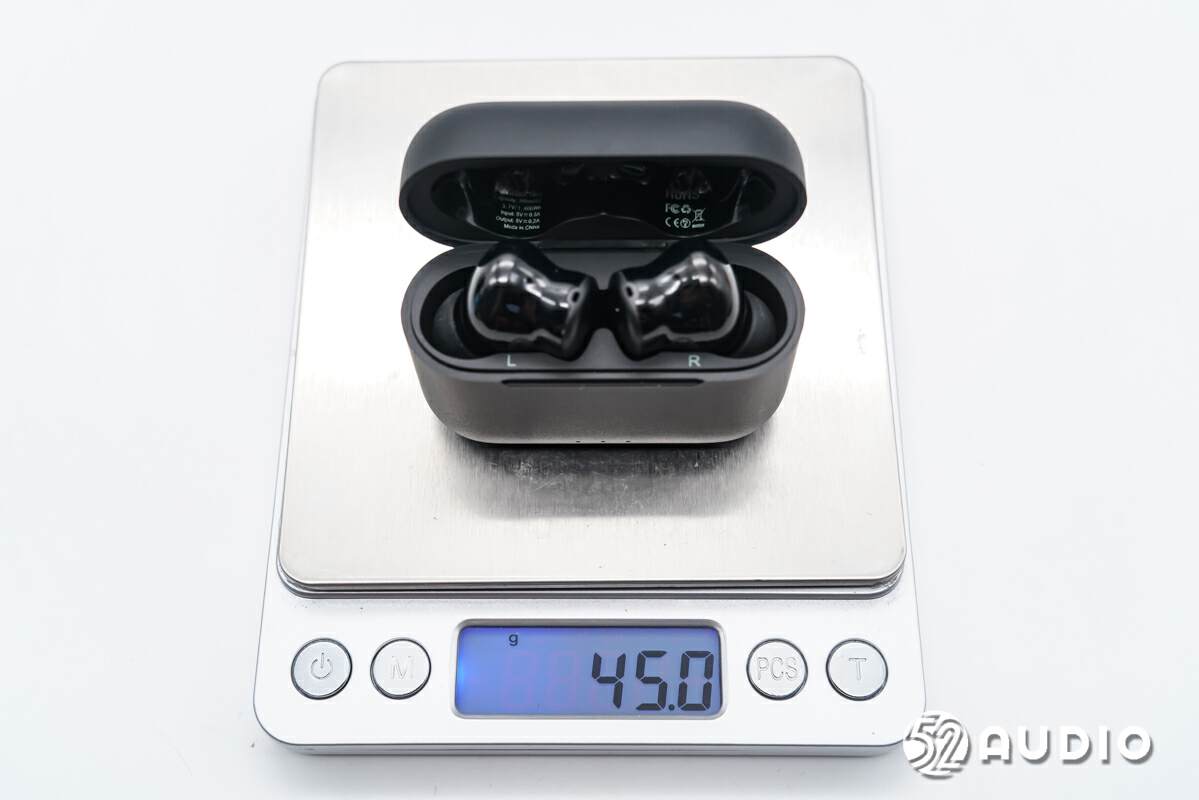

经我爱音频网实测，N05真无线耳机整机重量约为45.0g。
单只耳机重量约为4.8g。

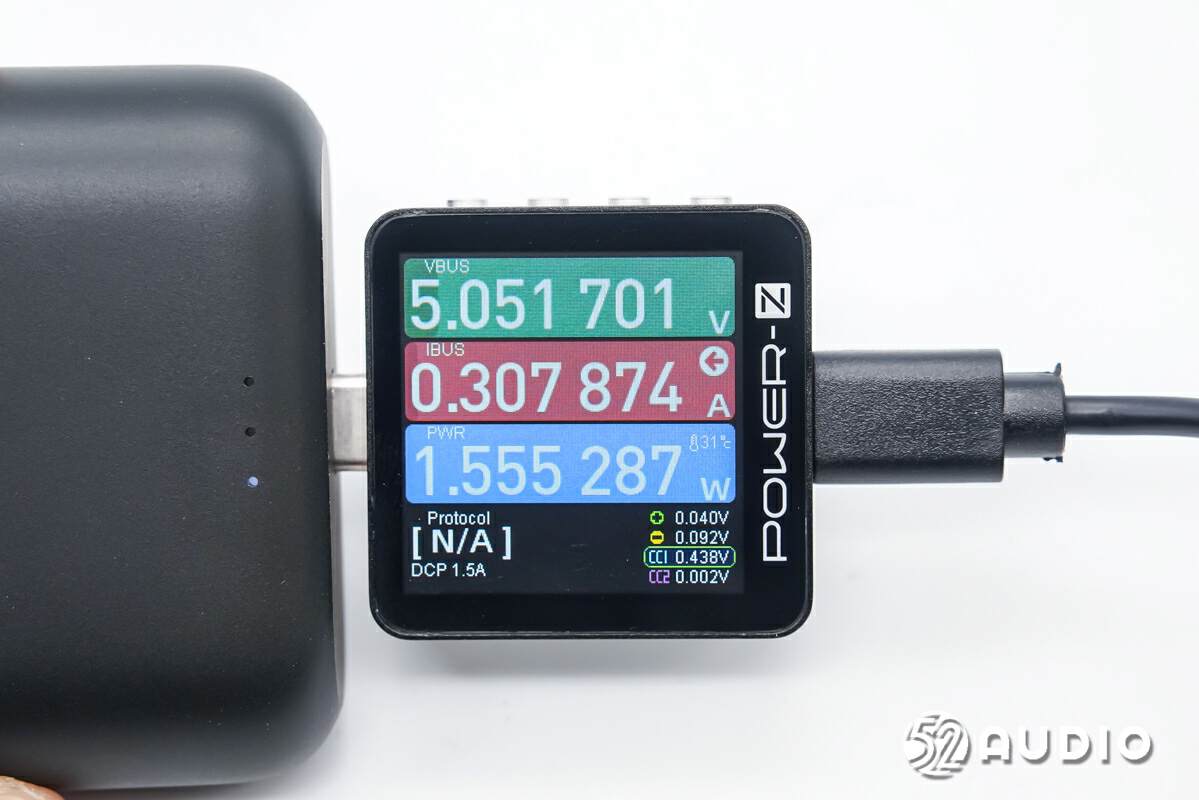

我爱音频网采用CHARGERLAB POWER-Z KM002C对N05真无线耳机进行充电测试，电压约为5.05V，电流约为0.31A，输入功率约为1.56W。
二、N05真无线耳机拆解
通过开箱，我们详细了解了N05真无线耳机的详细外观设计，下面进入拆解部分，看看内部结构配置信息~
充电盒拆解

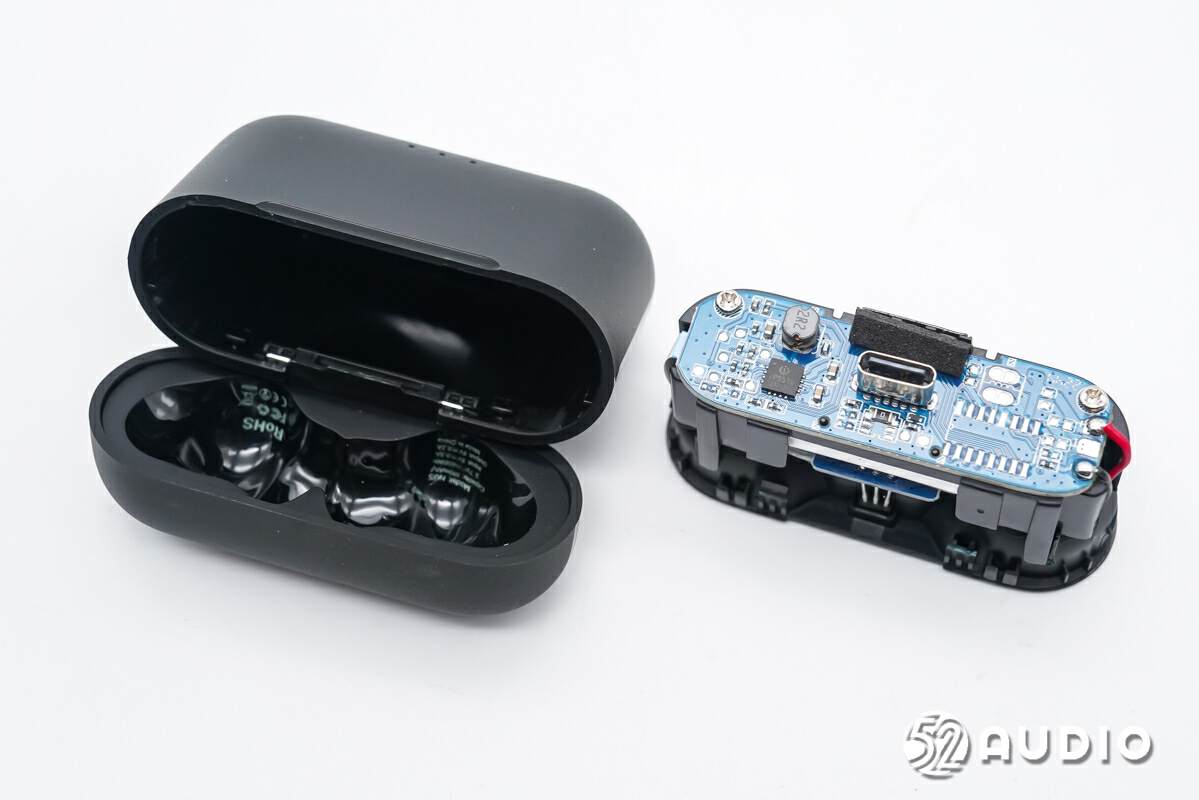

拆开充电盒外壳，取出座舱结构。

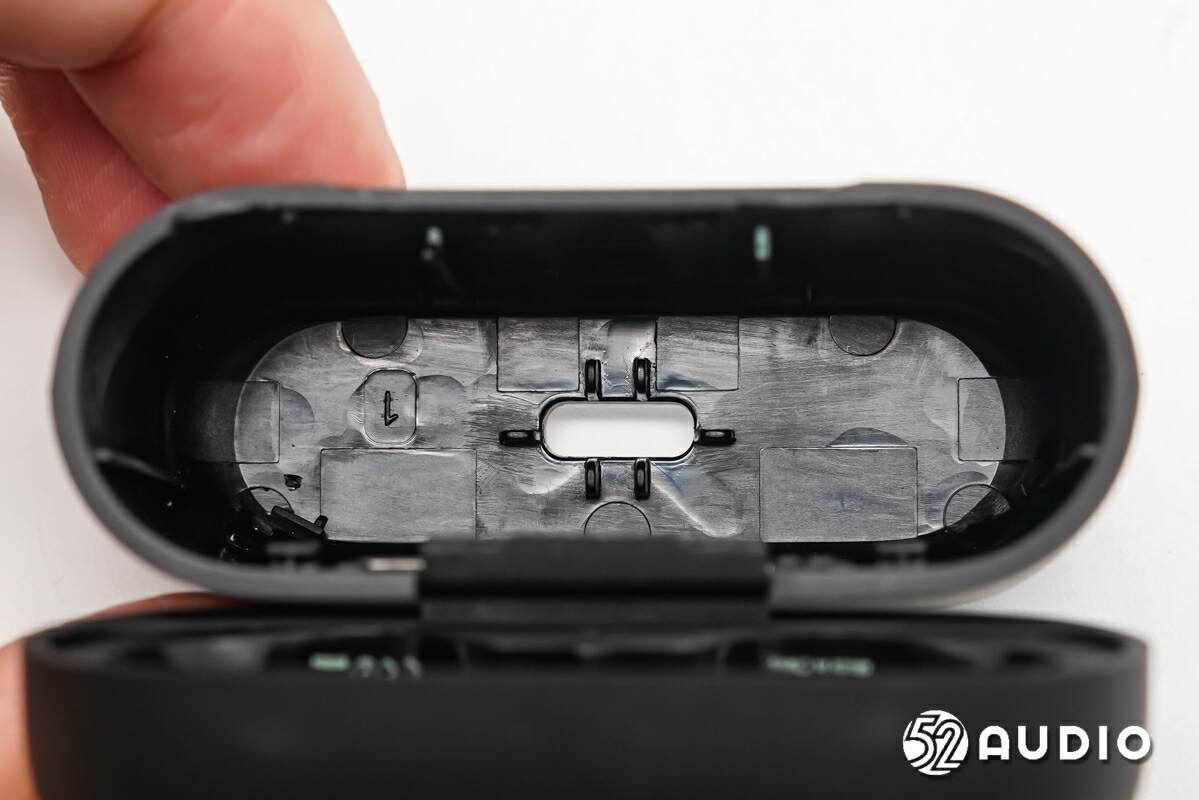

充电盒外壳内侧结构一览，Type-C接口开孔内部设计筋骨，提升强度。
座舱底部结构一览，通过螺丝固定主板单元。

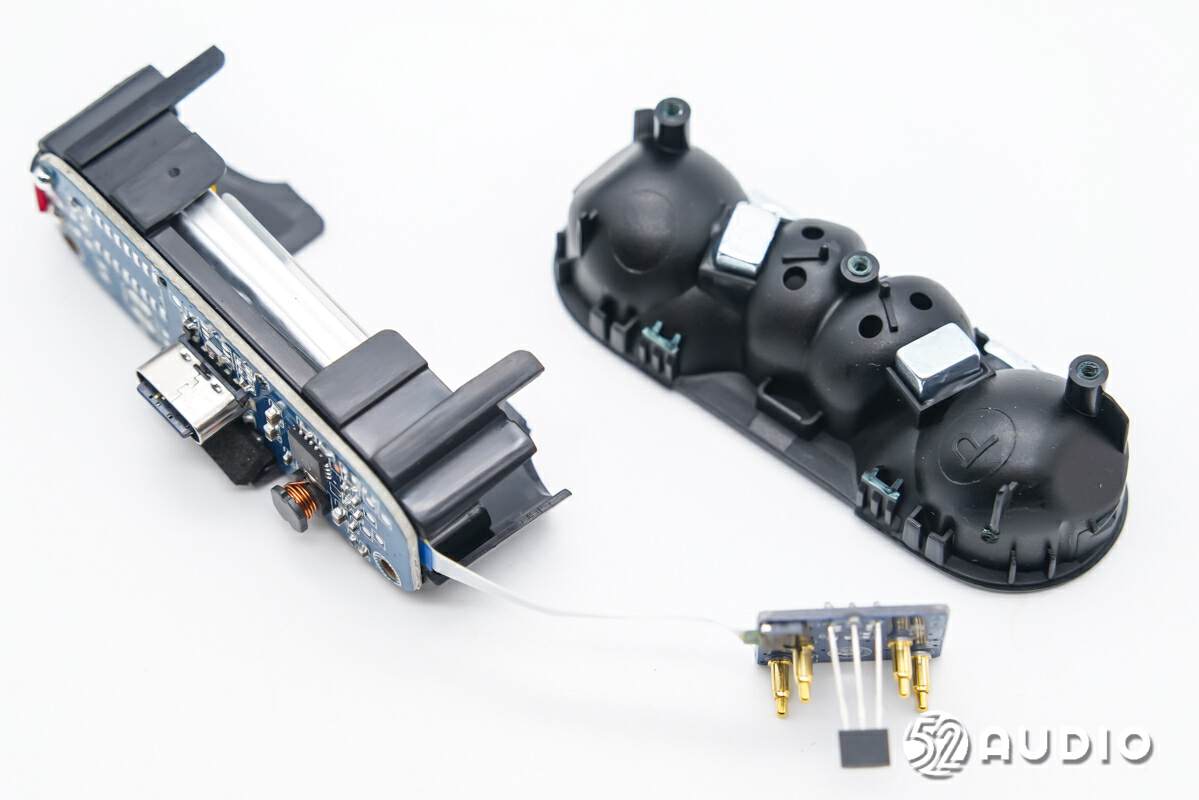

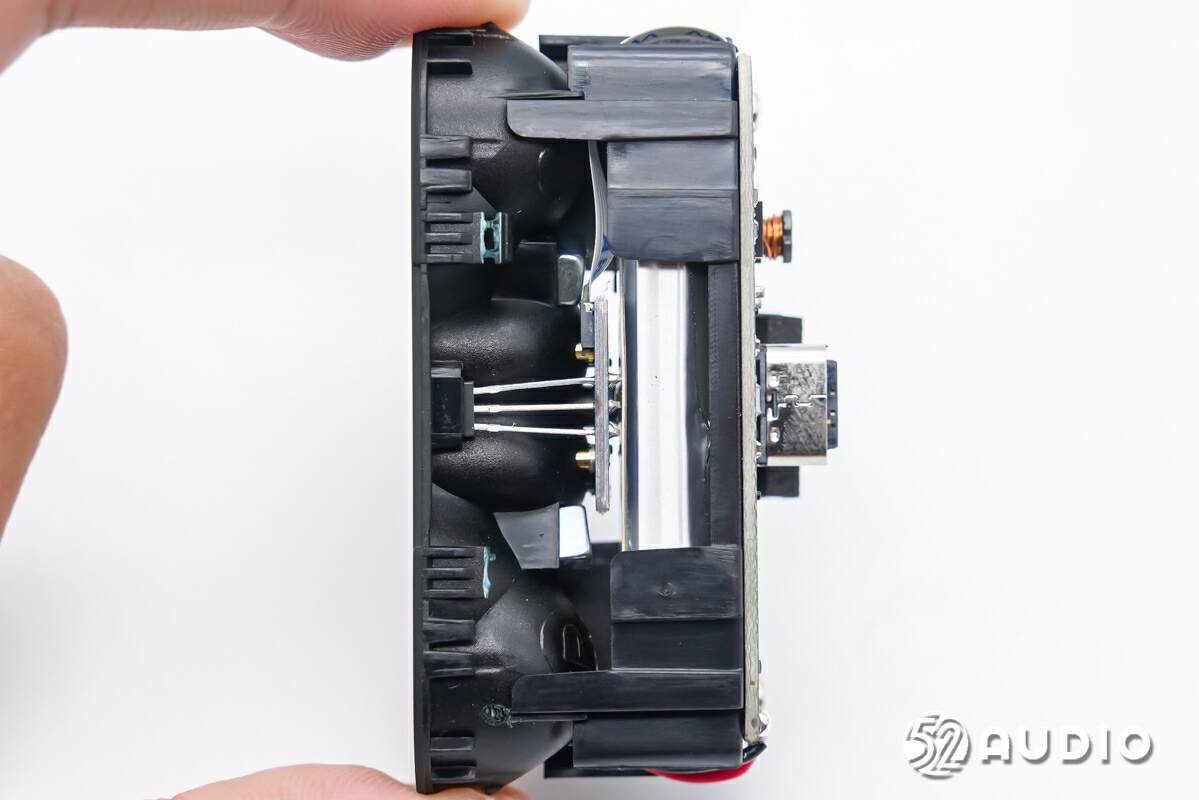

座舱一侧结构一览，中间固定电池和为耳机充电的小板。

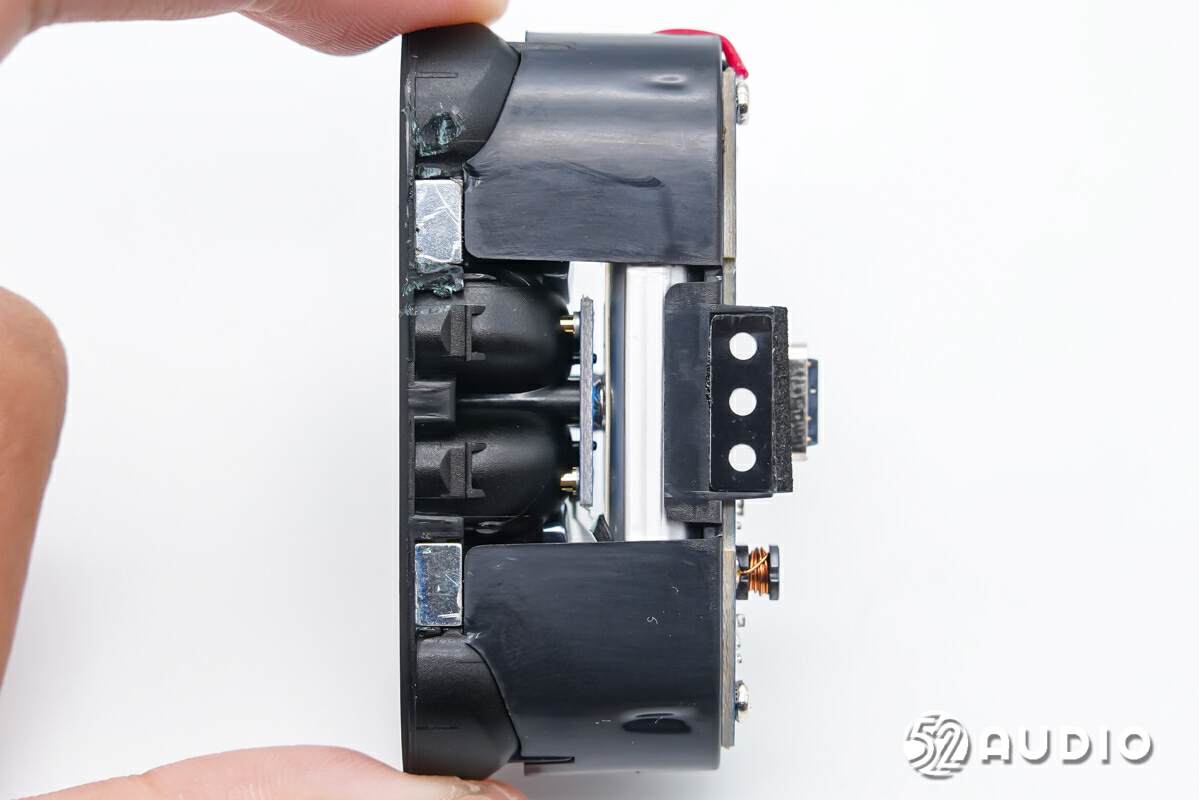

座舱另外一侧结构一览。
卸掉螺丝，取掉座舱上的框架结构。
为耳机充电的小板结构一览，通过螺丝固定。
框架内部电池单元结构一览，拥有很好的保护。
卸掉螺丝，取掉为耳机充电的小板。
座舱底部结构一览，设置有4颗磁铁用于吸附充电盒盖和耳机固定。

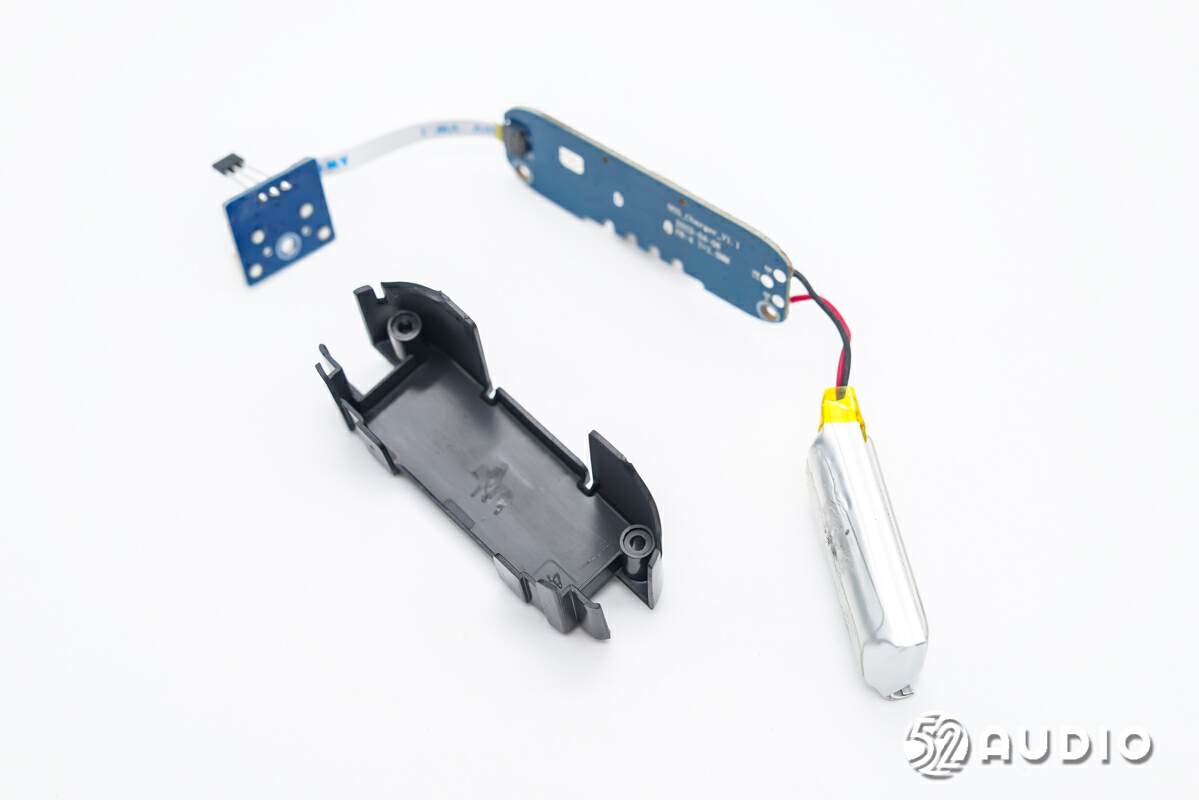

取掉框架上的主板和电池单元。

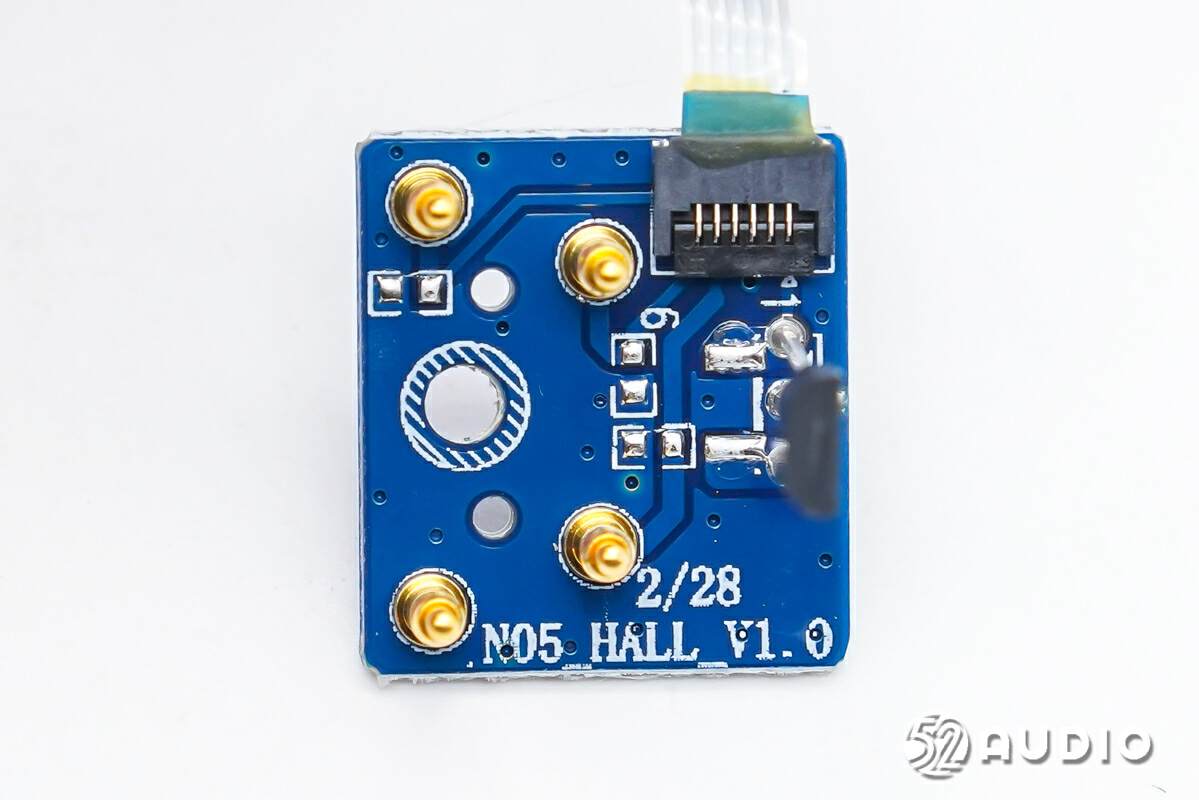

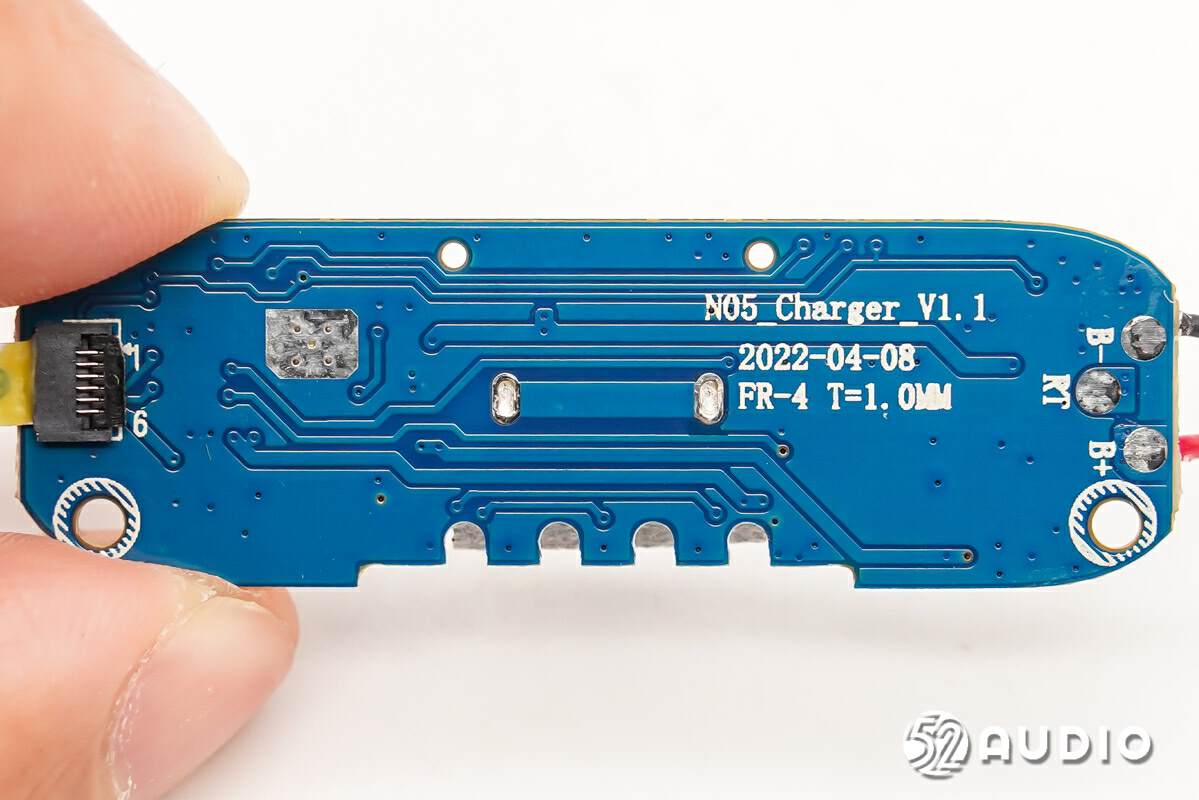

为耳机充电的小板电路一览，排线通过ZIF连接器连接，焊接有霍尔元件。

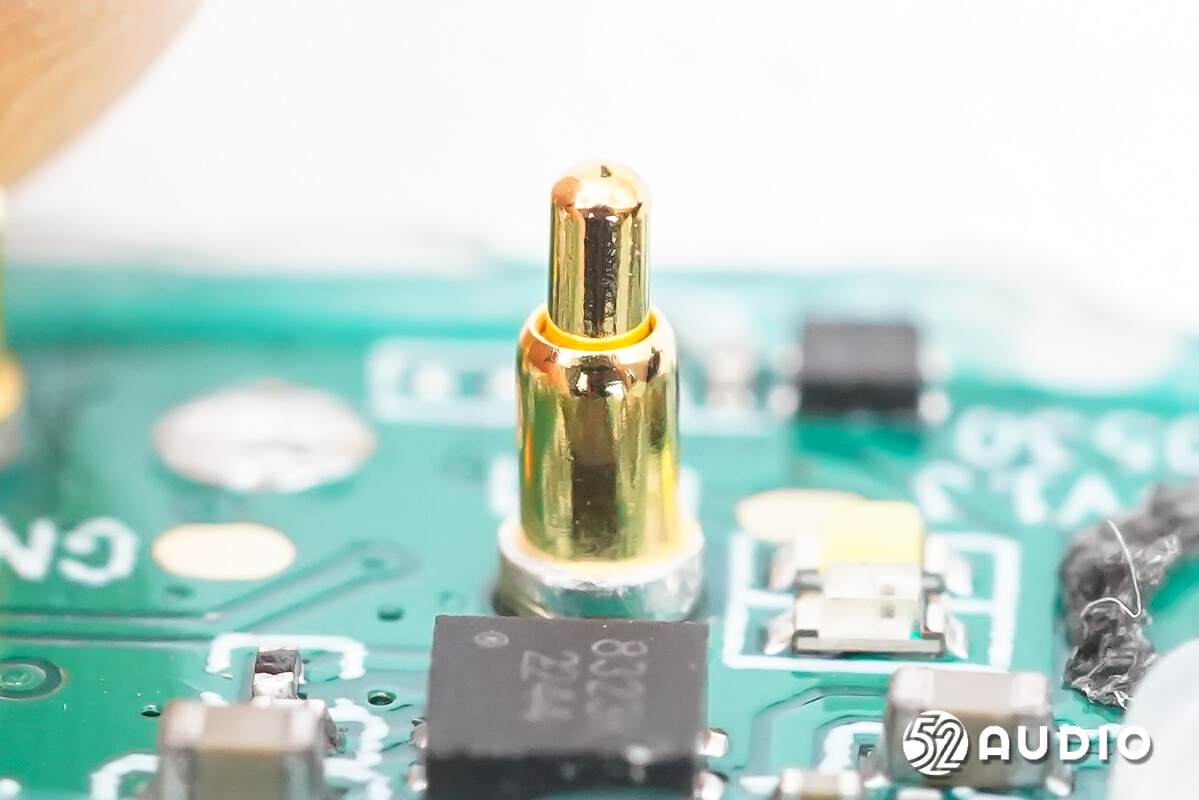

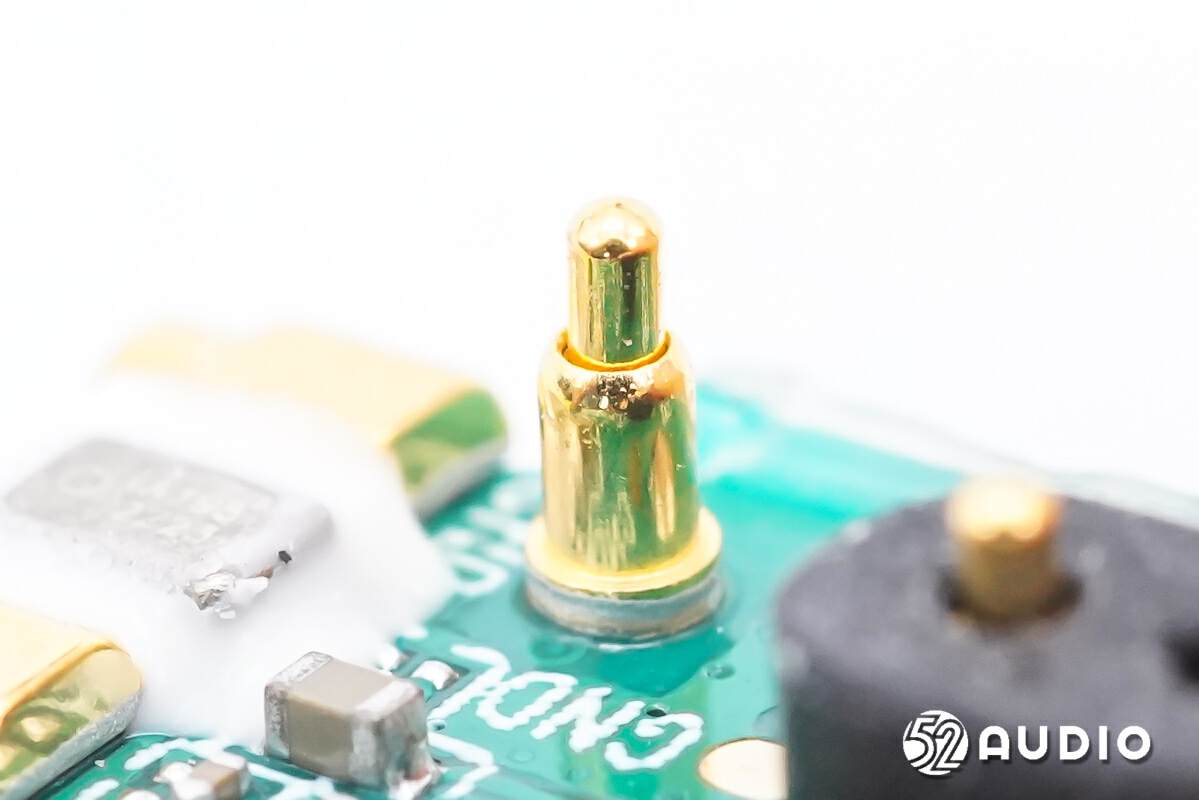

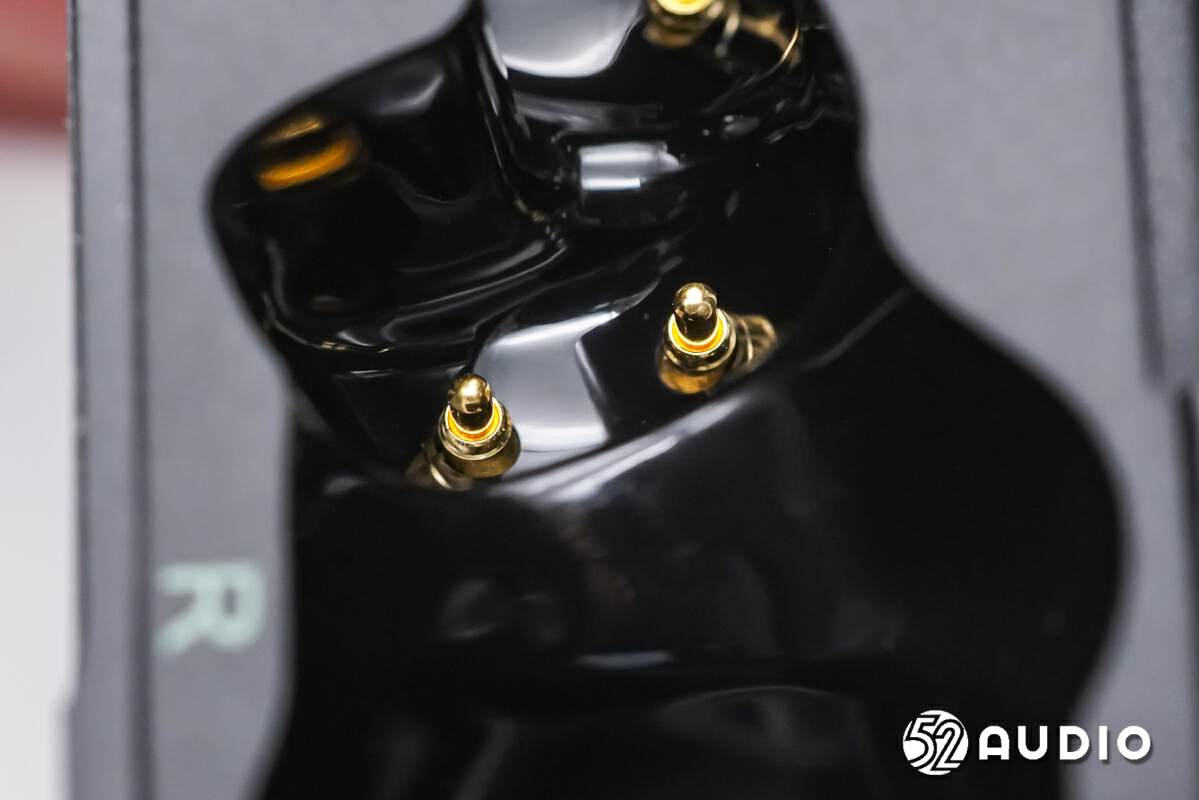

为耳机充电的Pogo pin连接器特写。
丝印1217的霍尔元件，用于感知充电盒盖打开/闭合时的磁场变化（霍尔效应），通知充电盒MCU和耳机与已配对设备连接/断开。

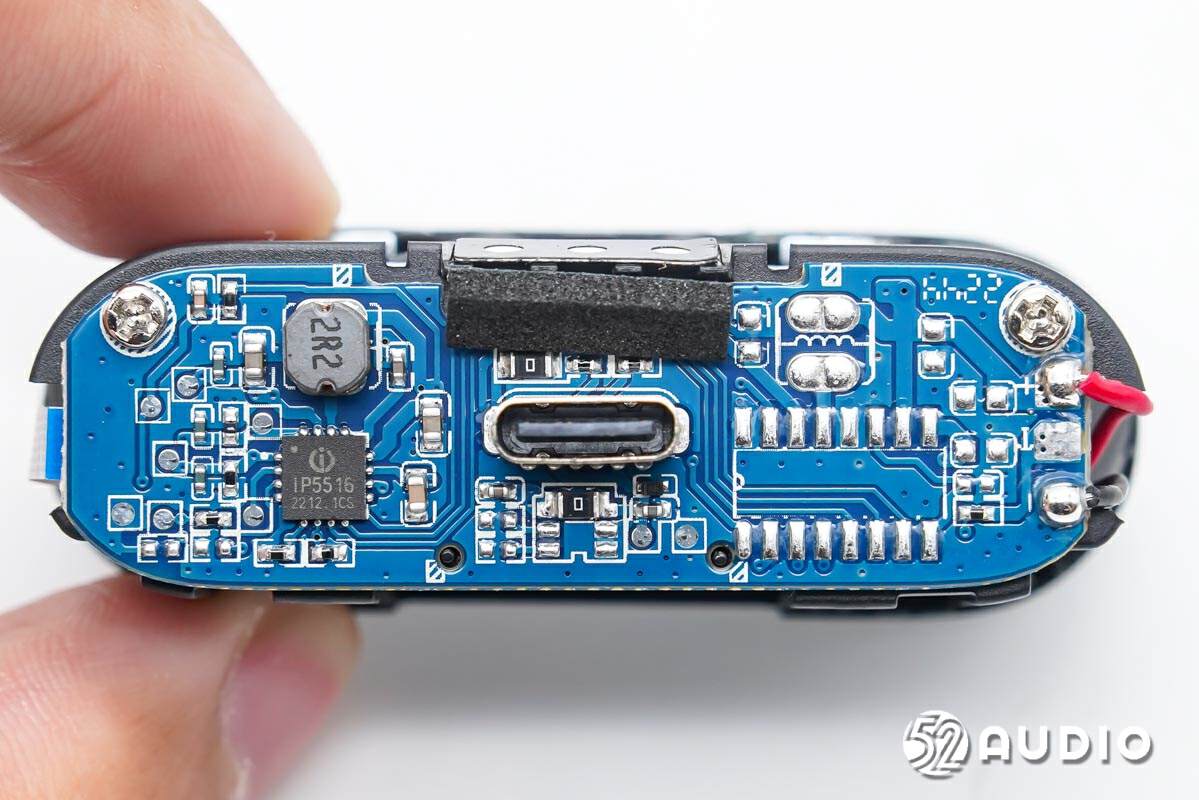

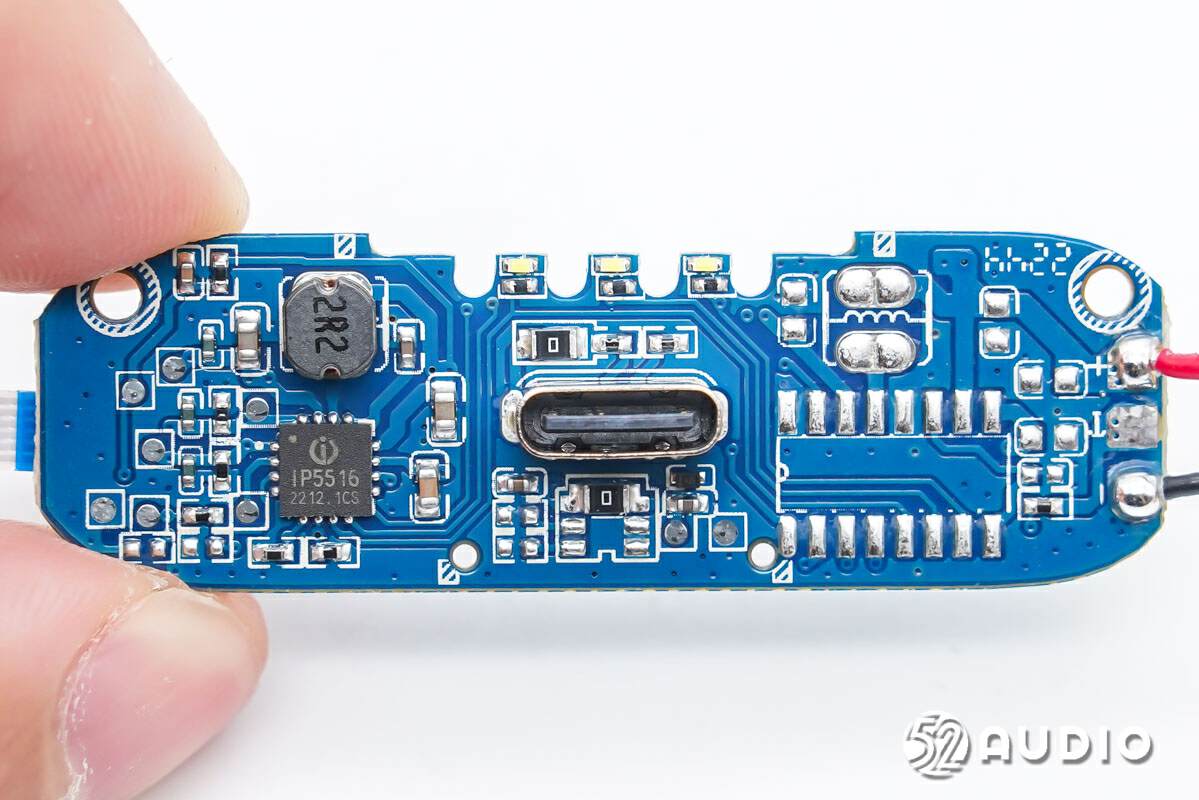

充电盒主板一侧电路一览。
充电盒主板另外一侧电路一览。

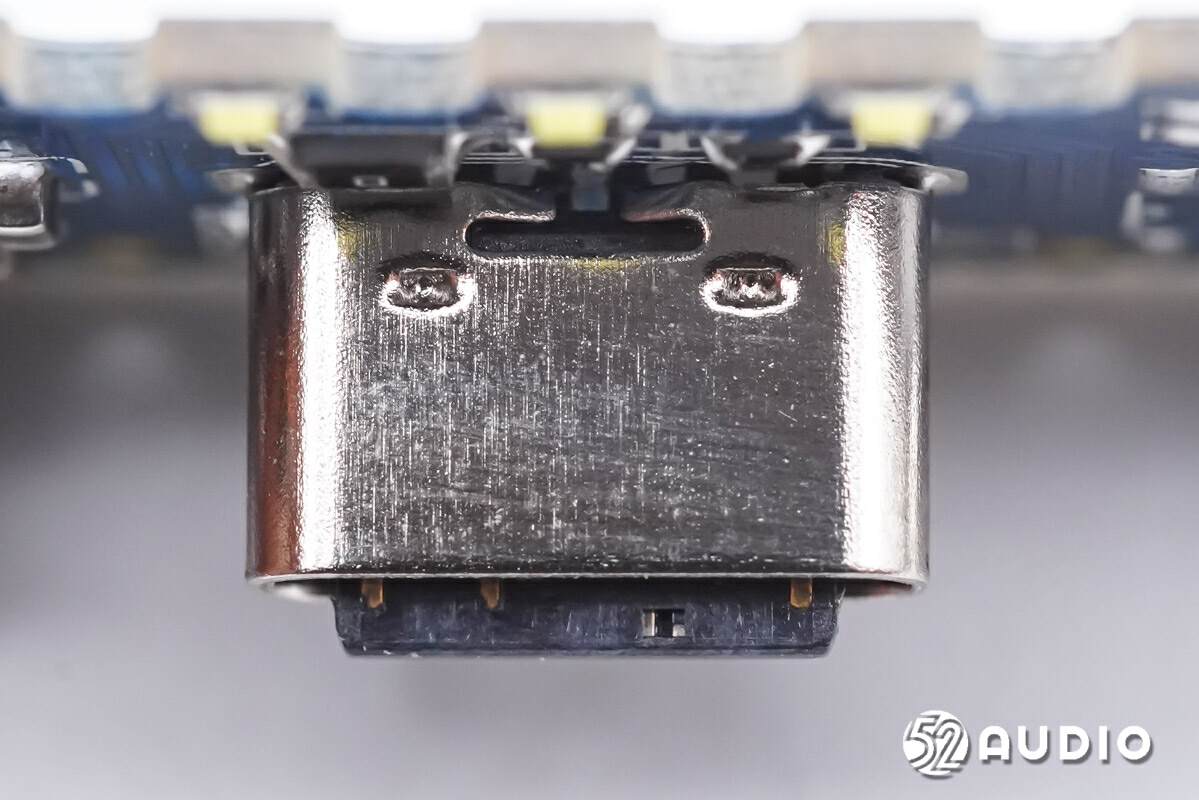

Type-C充电母座特写。

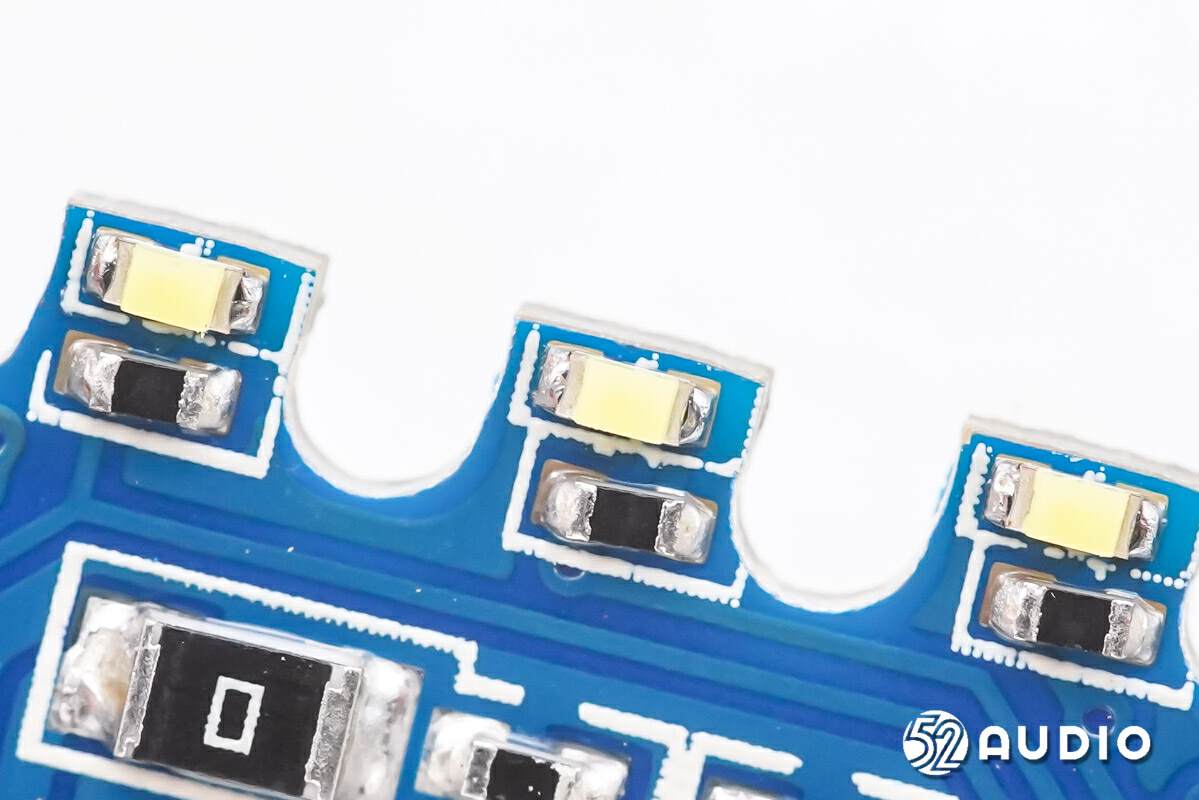

三颗LED指示灯特写，用于反馈充电盒剩余电量信息。

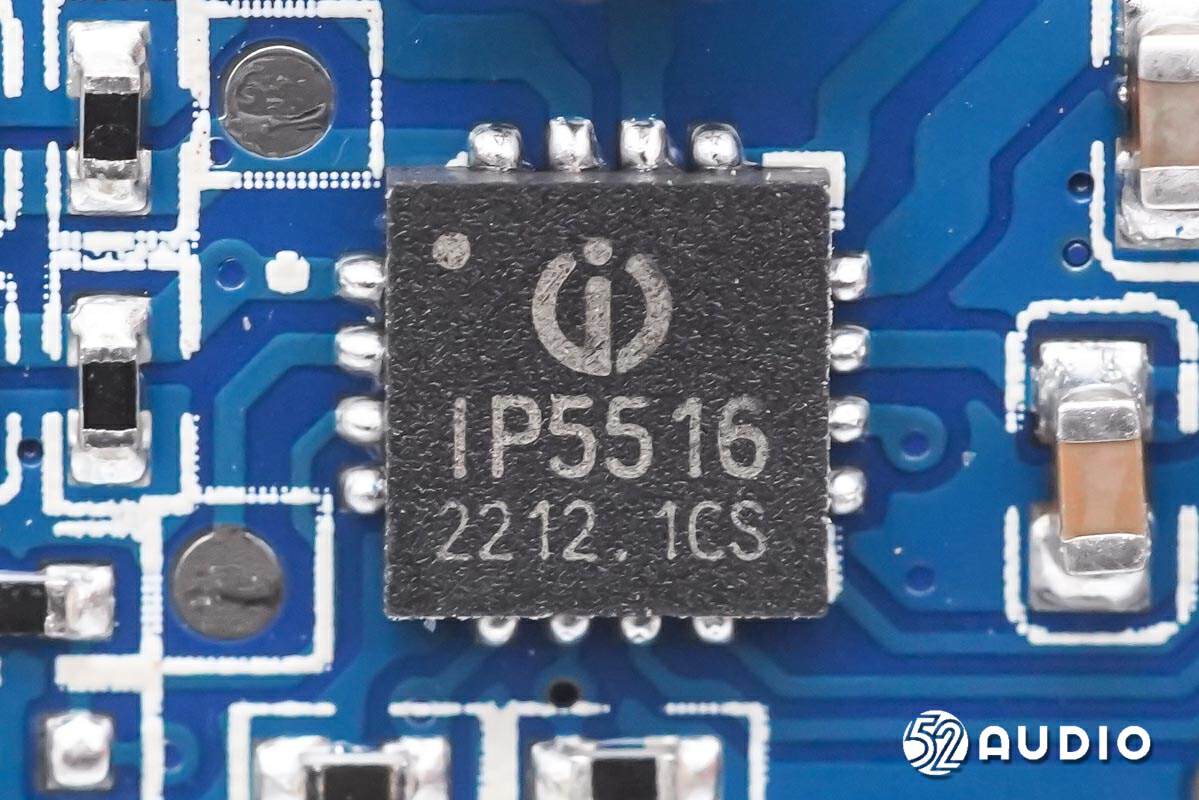

INJOINIC英集芯IP5516充电盒管理SoC，集成MCU、升压转换器、锂电池充电管理、电池电量指示、5V单向通讯等功能，为TWS蓝牙耳机充电仓提供完整的电源解决方案。
IP5516支持300mA同步升压输出，500mA线性充电，输入电流可调并支持自适应调节，支持高压平台电池，内置ADC计算电池电量，支持1-4颗LED或者5～6pin 188数码管电量显示。IP5516 的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
据我爱音频网拆解了解到，目前已有荣耀、漫步者、中兴、JLab、QCY、海贝、倍思、网易云音乐、喜马拉雅、Pioneer先锋、魔声、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想、唱吧、山水、Ambie、诺必行、充客等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。

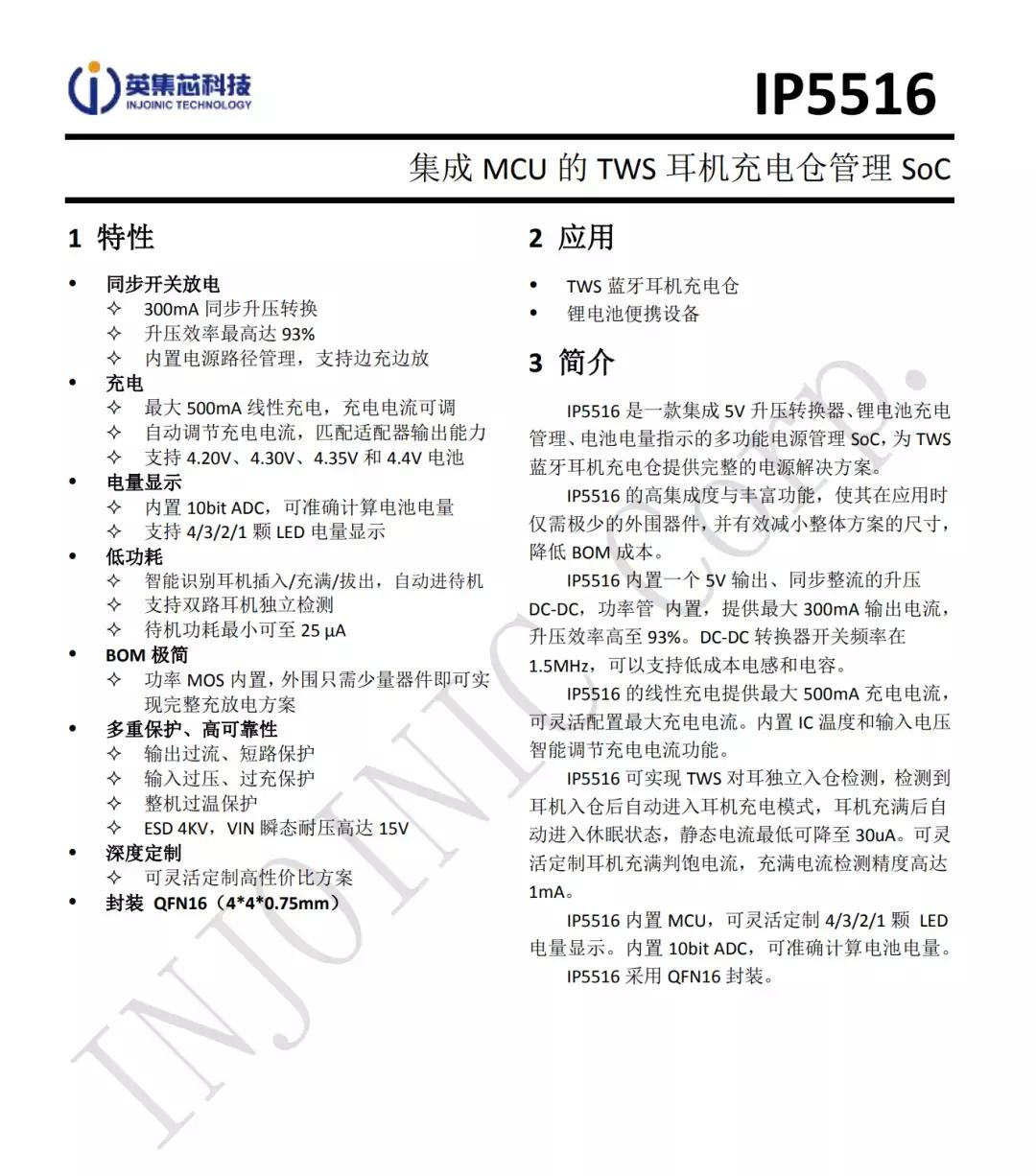

INJOINIC英集芯IP5516详细资料图。

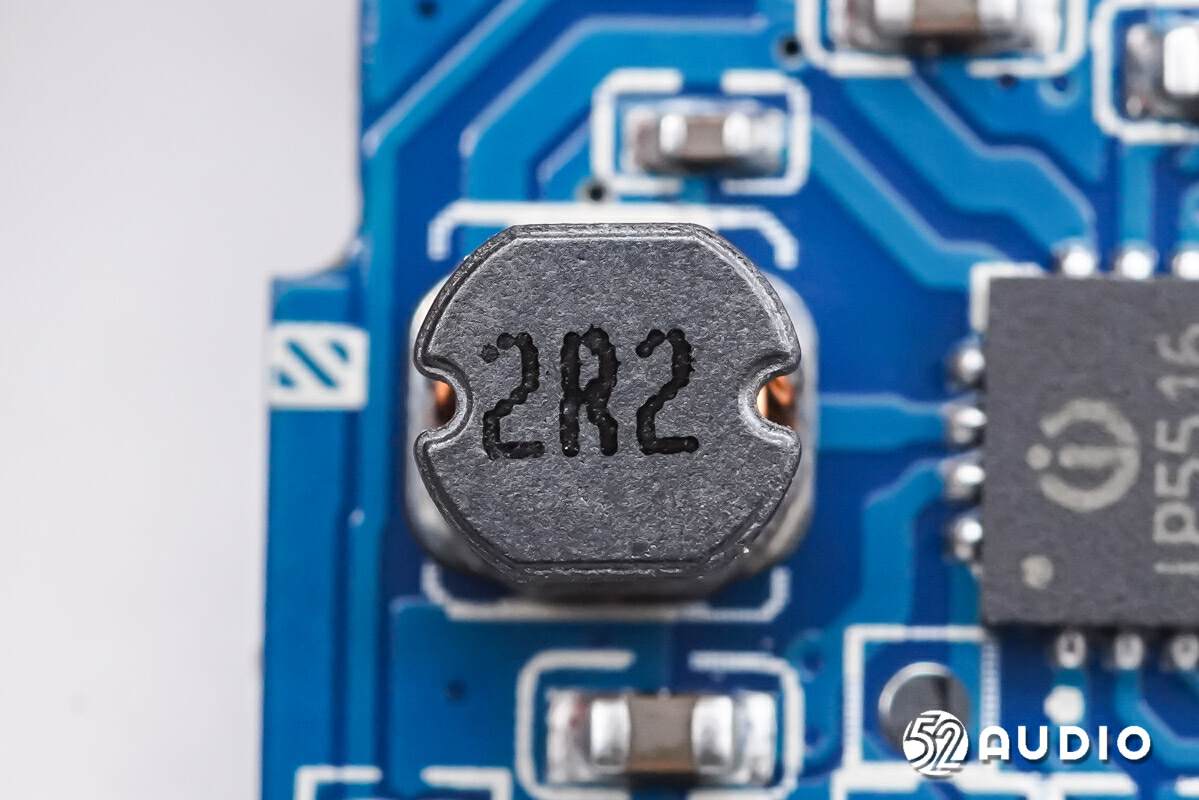

丝印2R2的磁胶功率电感特写，配合电源管理芯片为内置电池升压给耳机充电。

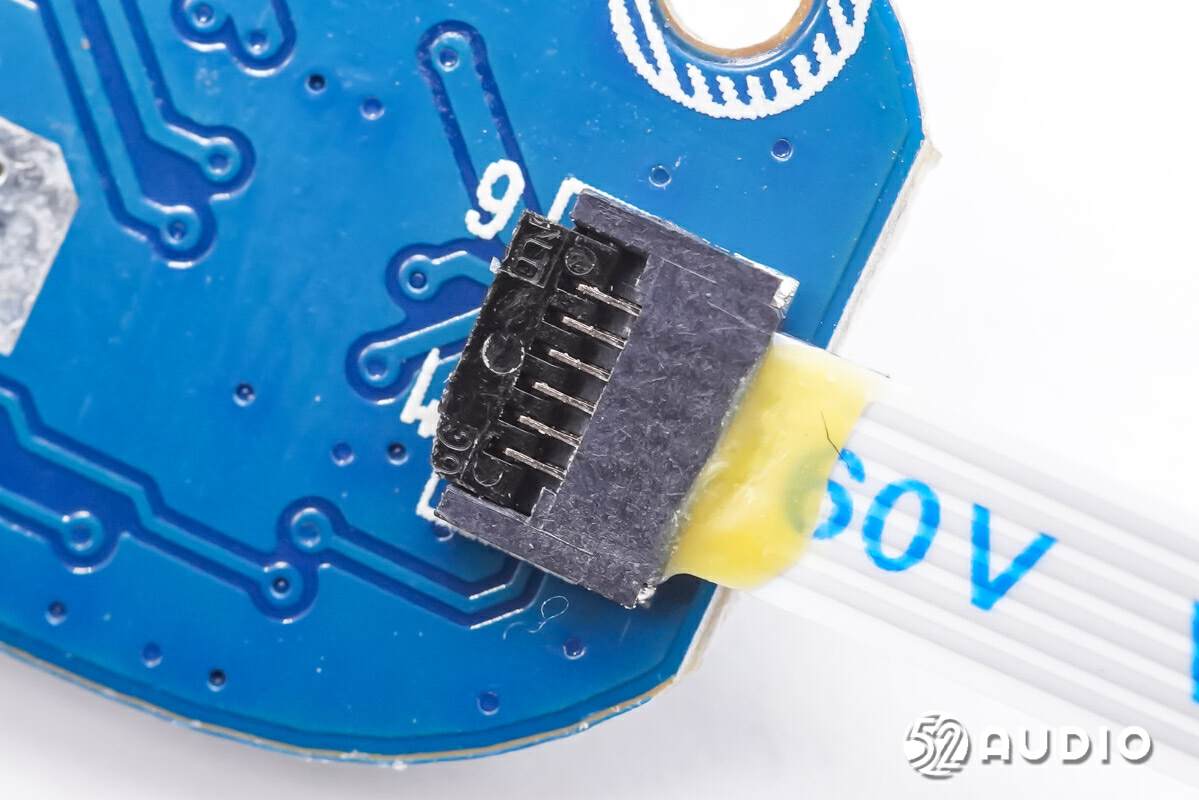

主板与小板的连接的排线ZIF连接器特写。

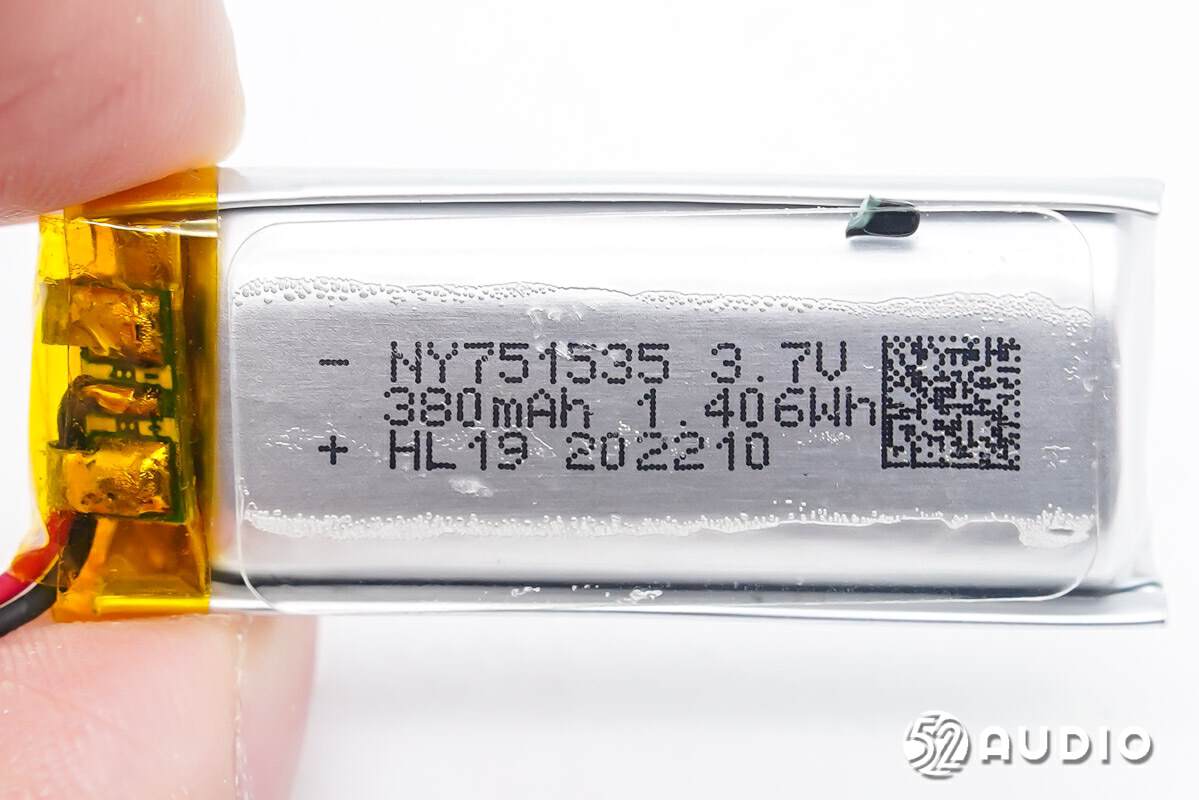

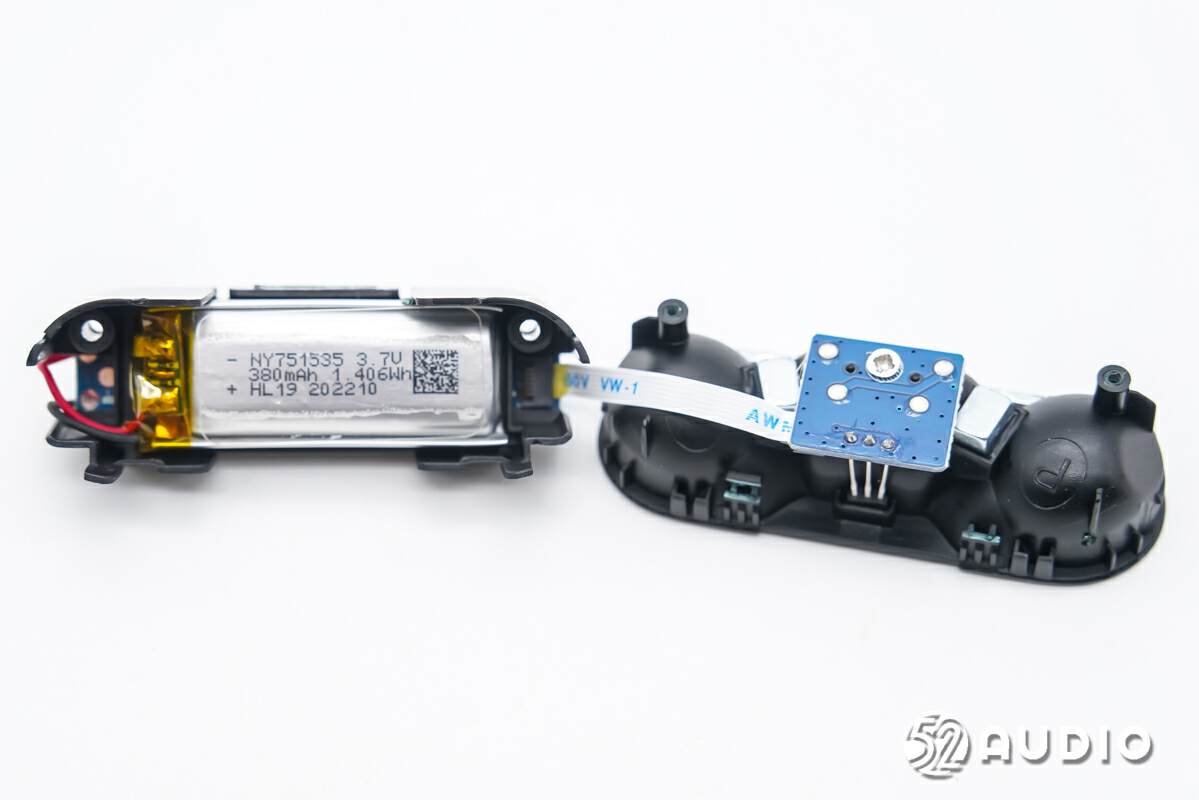

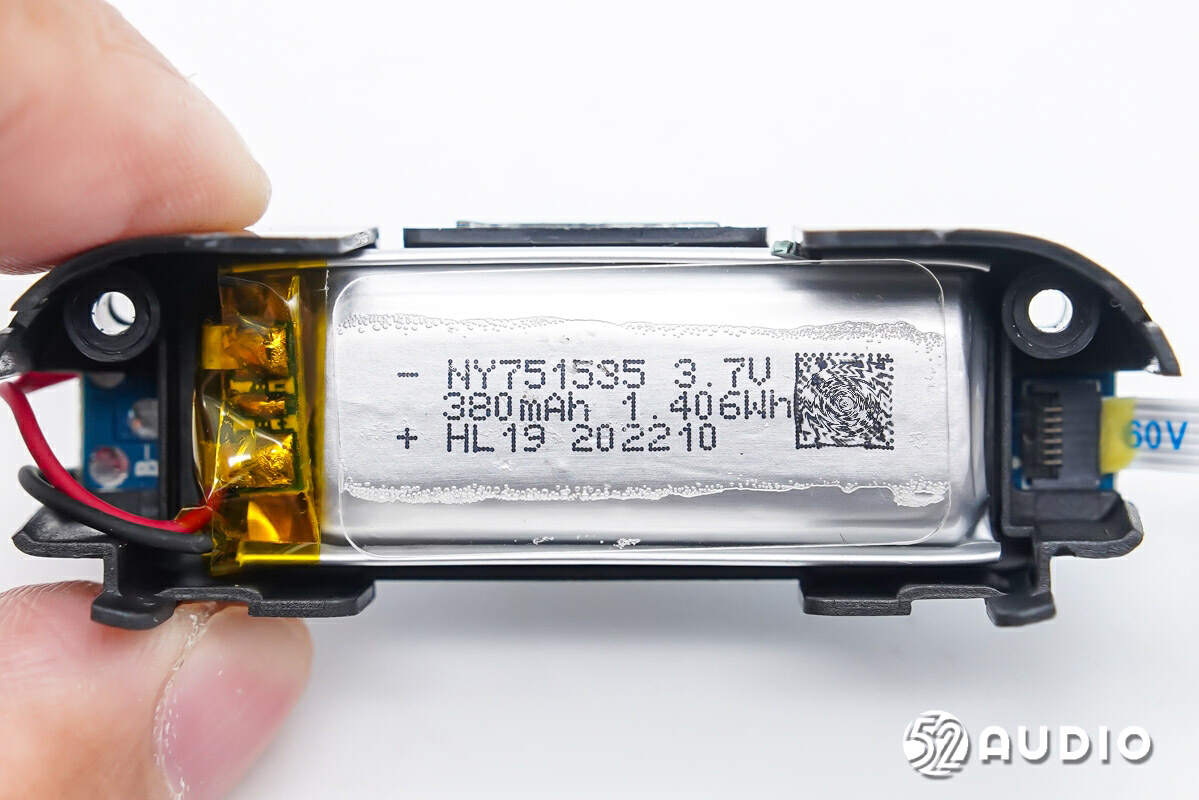

充电盒内置锂离子电池型号：NY751535，标称电压：3.7V，额定容量：380mAh/1.406Wh，

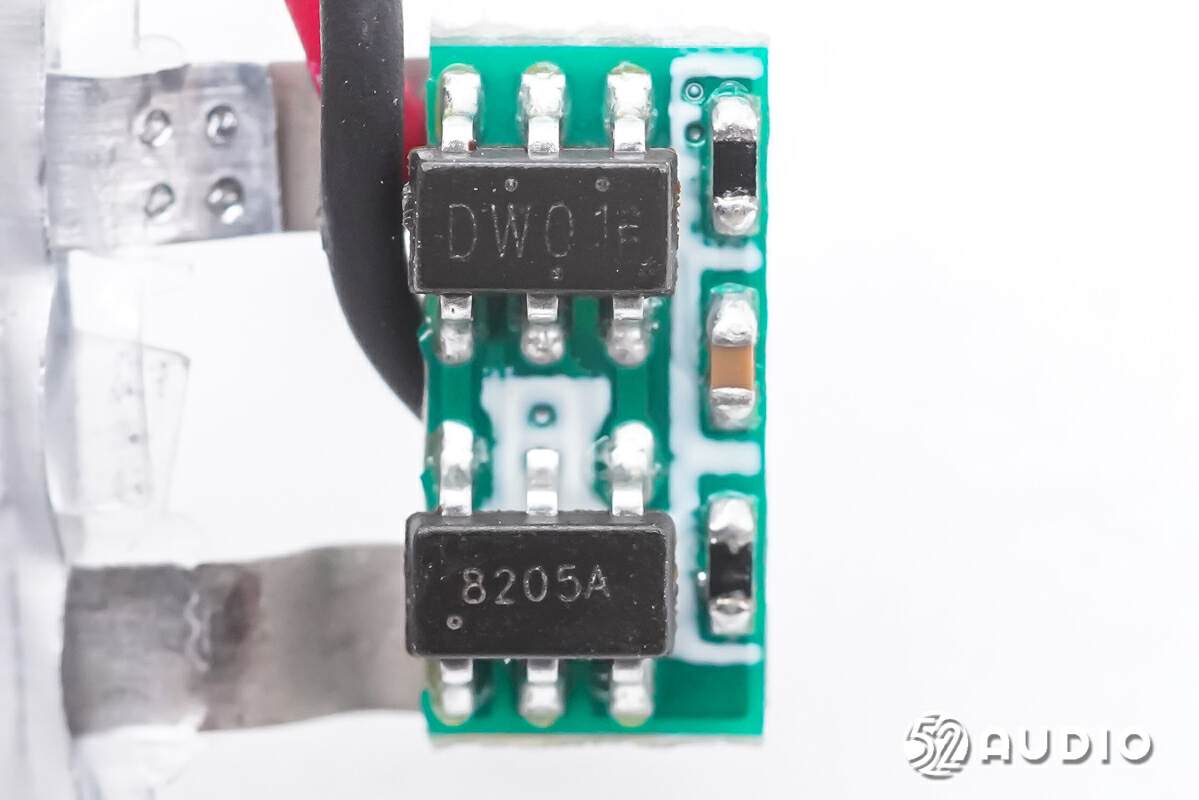

电池保护板一侧电路一览，设置有DW01F锂电保护IC和8205A MOS管，用于电池的过充电、过放电、过电流等保护。

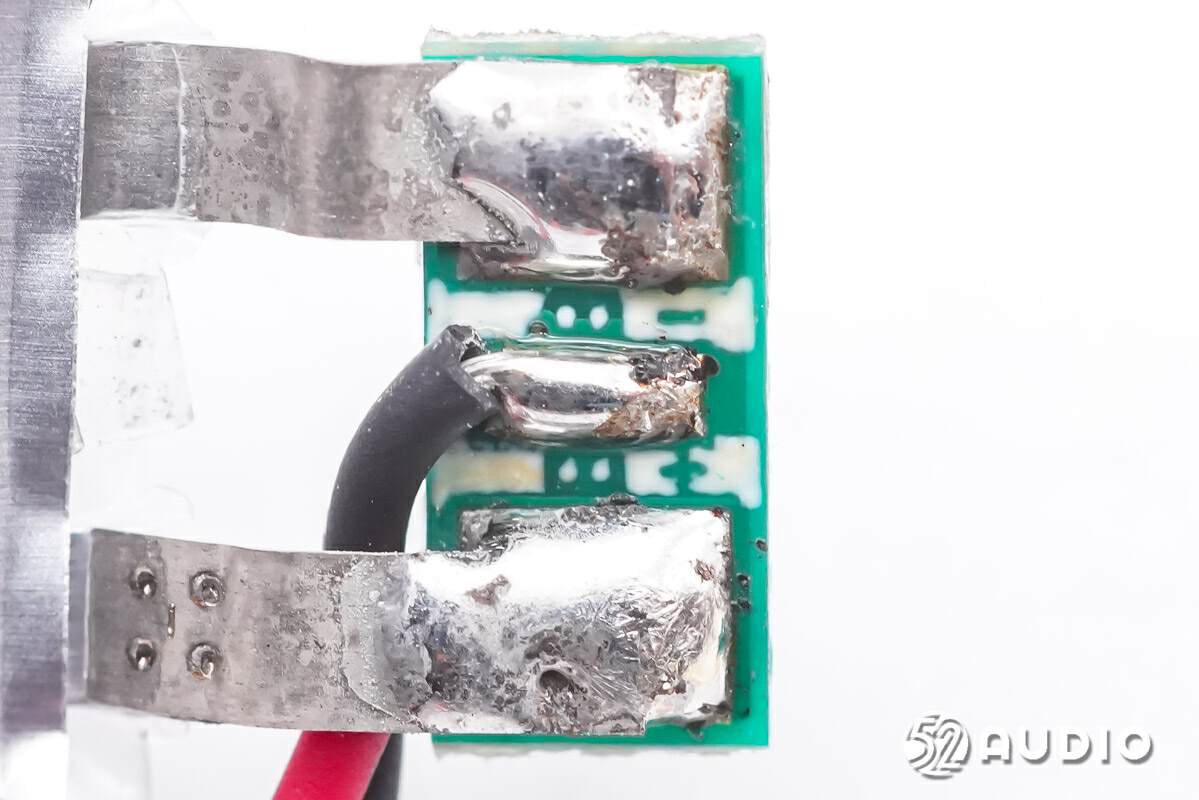

保护板另外一侧与导线和电池正负极镍片连接。
耳机拆解
进入耳机拆解部分，取掉耳机柄背部盖板。

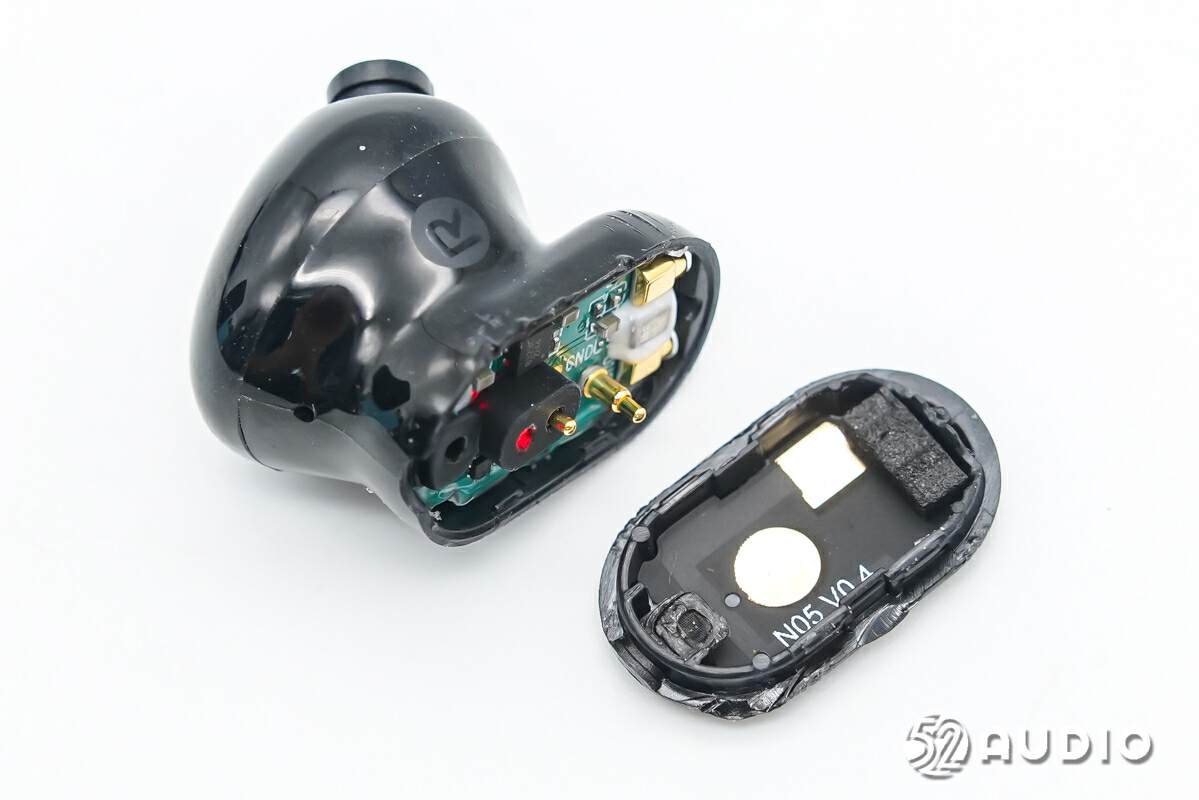

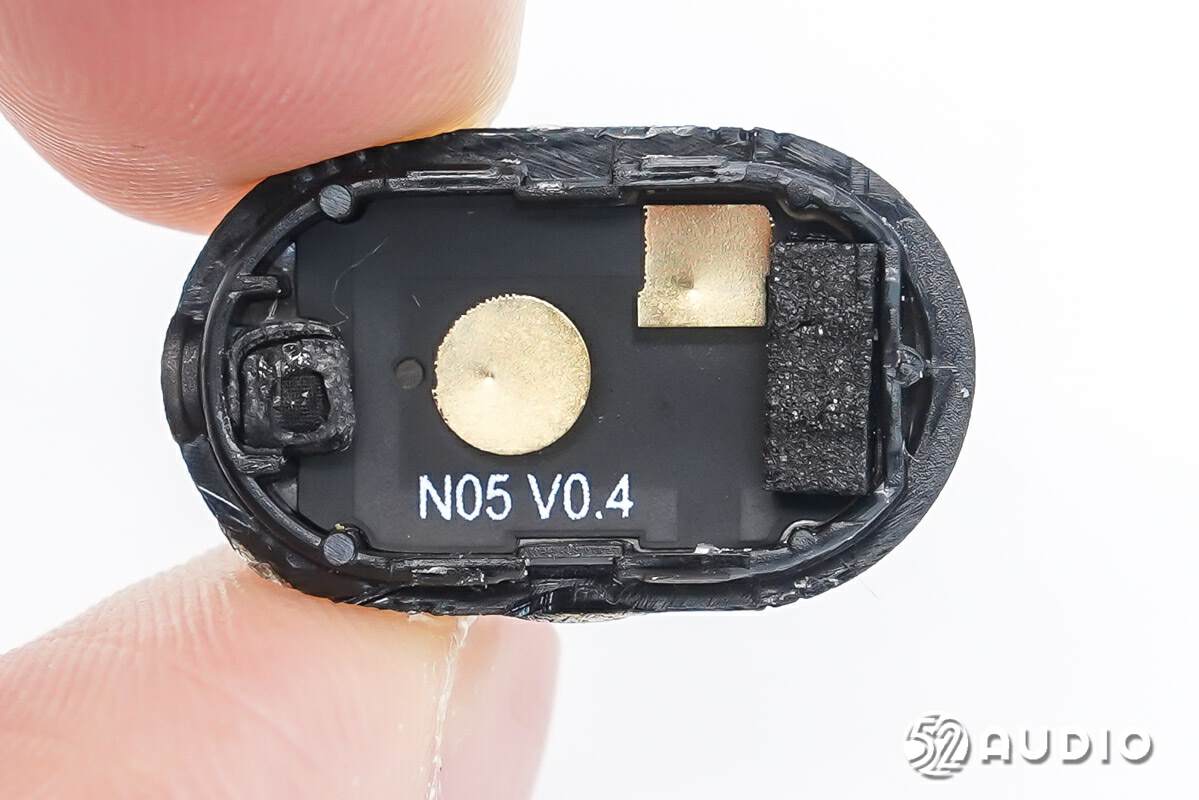

盖板内侧结构一览，设置有蓝牙天线和触摸检测贴片，露铜连接到主板，丝印型号“N05 V0.4”。
耳机柄腔体内部结构一览，主板打胶固定，麦克风和指示灯设置有黑色橡胶罩密封。
取出主板单元，背部焊接有四根导线，分别连接电池和扬声器单元。
沿合模线打开耳机头腔体。

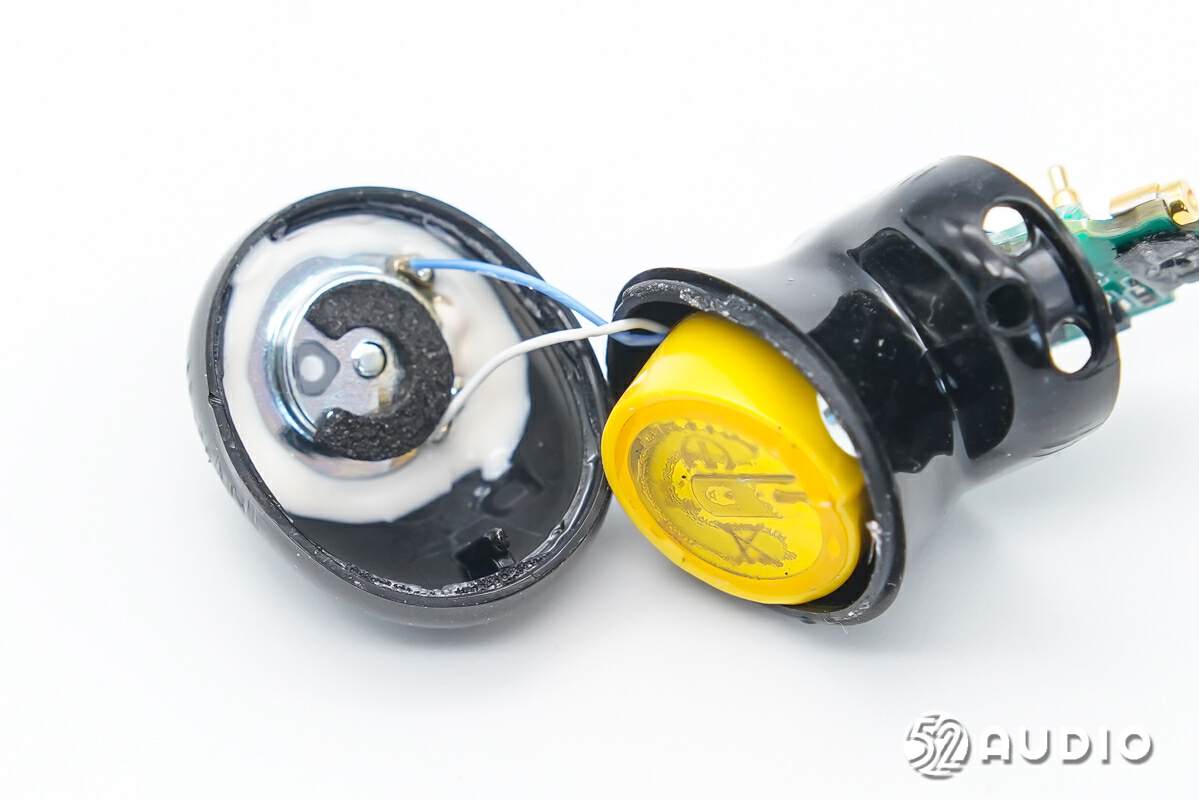

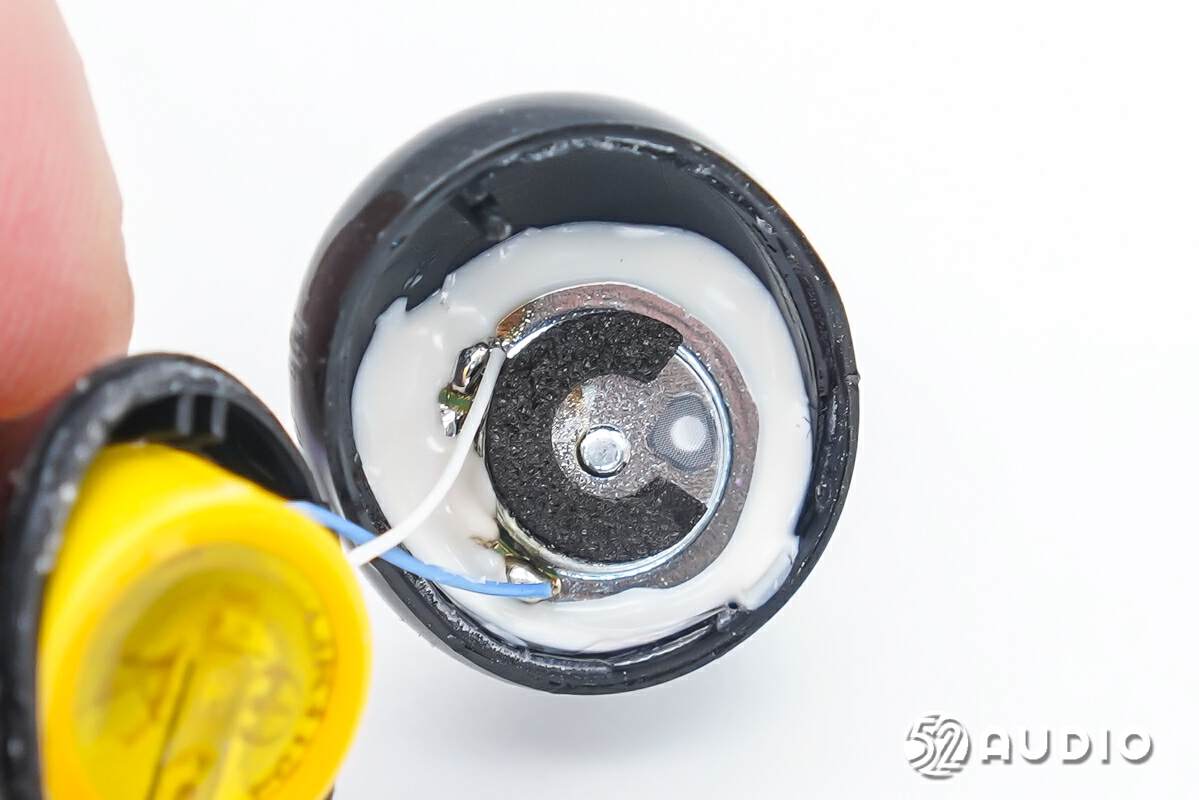

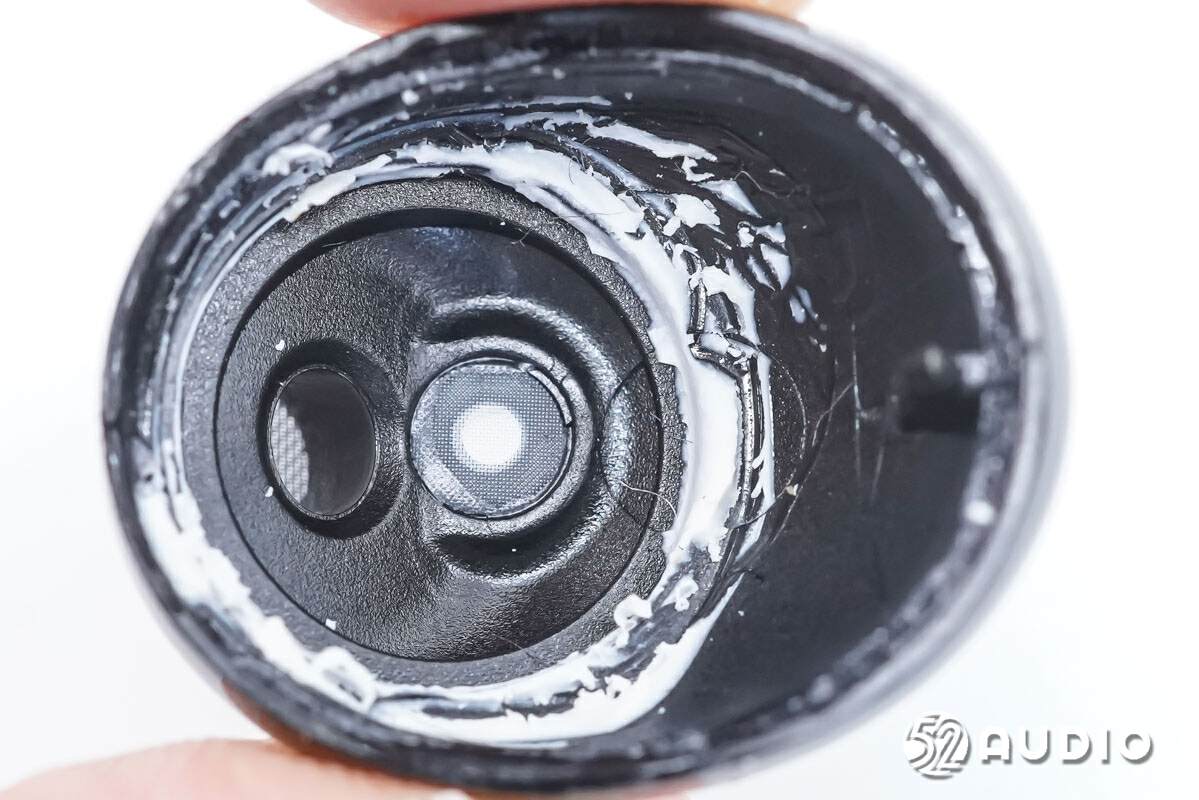

前腔内部扬声器单元结构一览，通过大量乳胶固定。

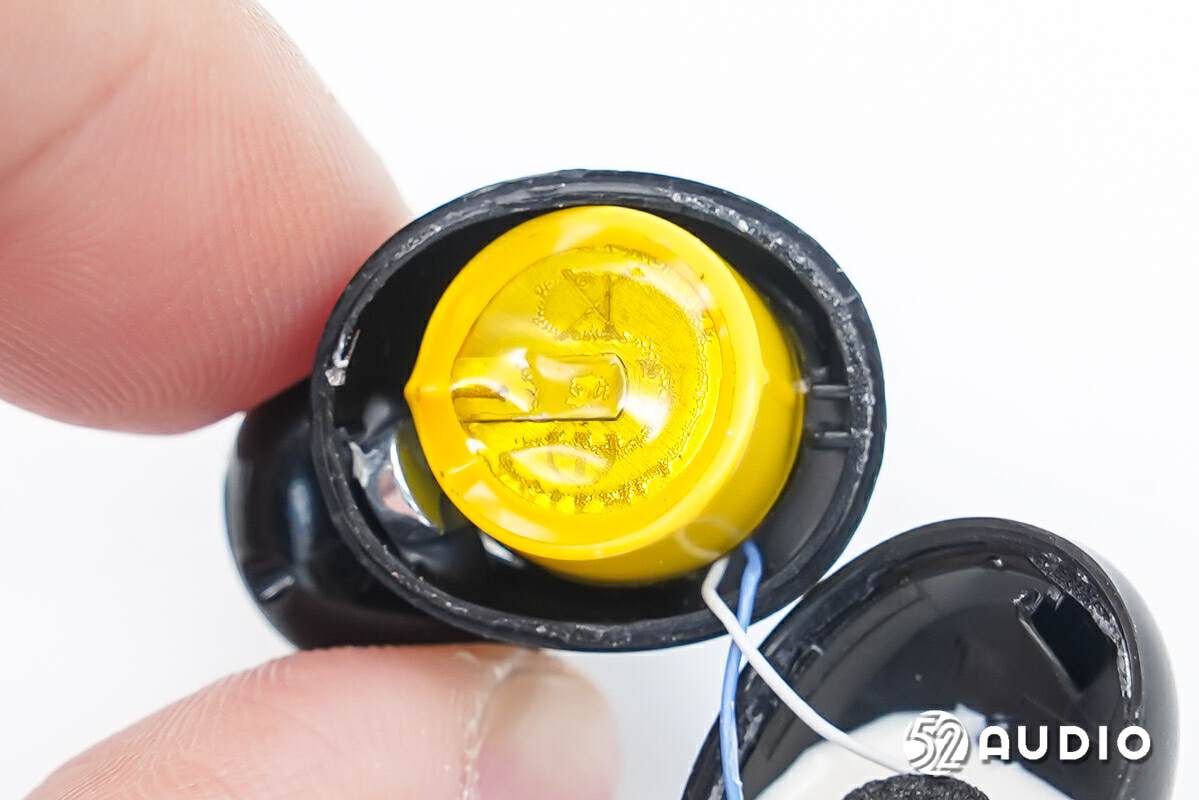

后腔内部设置钢壳扣式电池，通过高温绝缘胶带包裹防护。

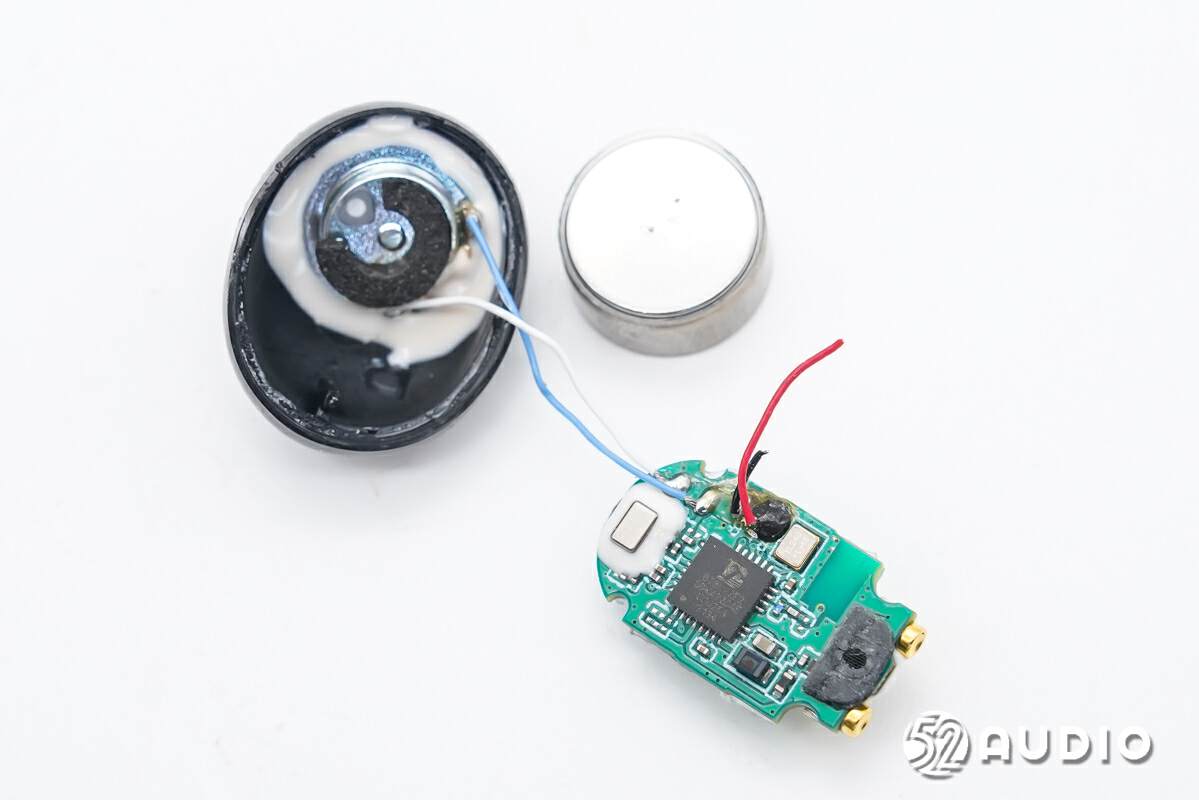

取出电池单元，耳机拆解一览。

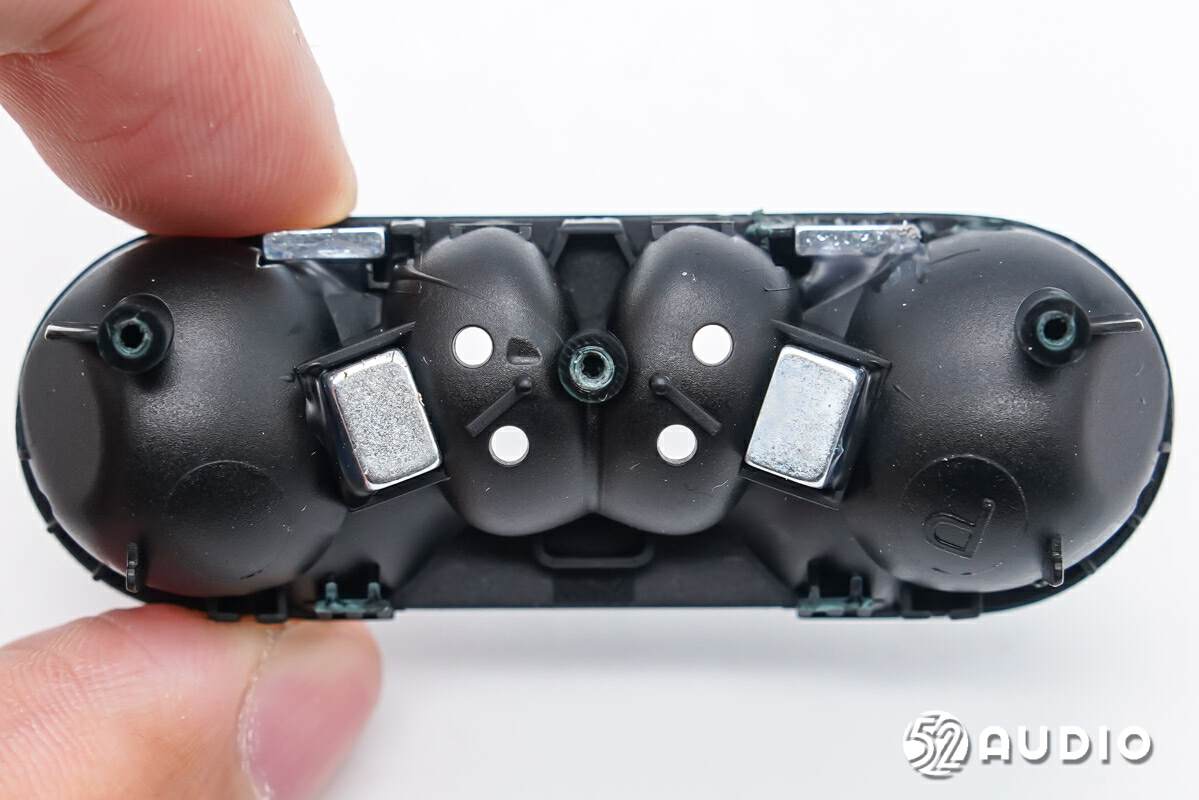

后腔内部结构一览，腔体壁上固定圆形磁铁用于与充电盒吸附固定。

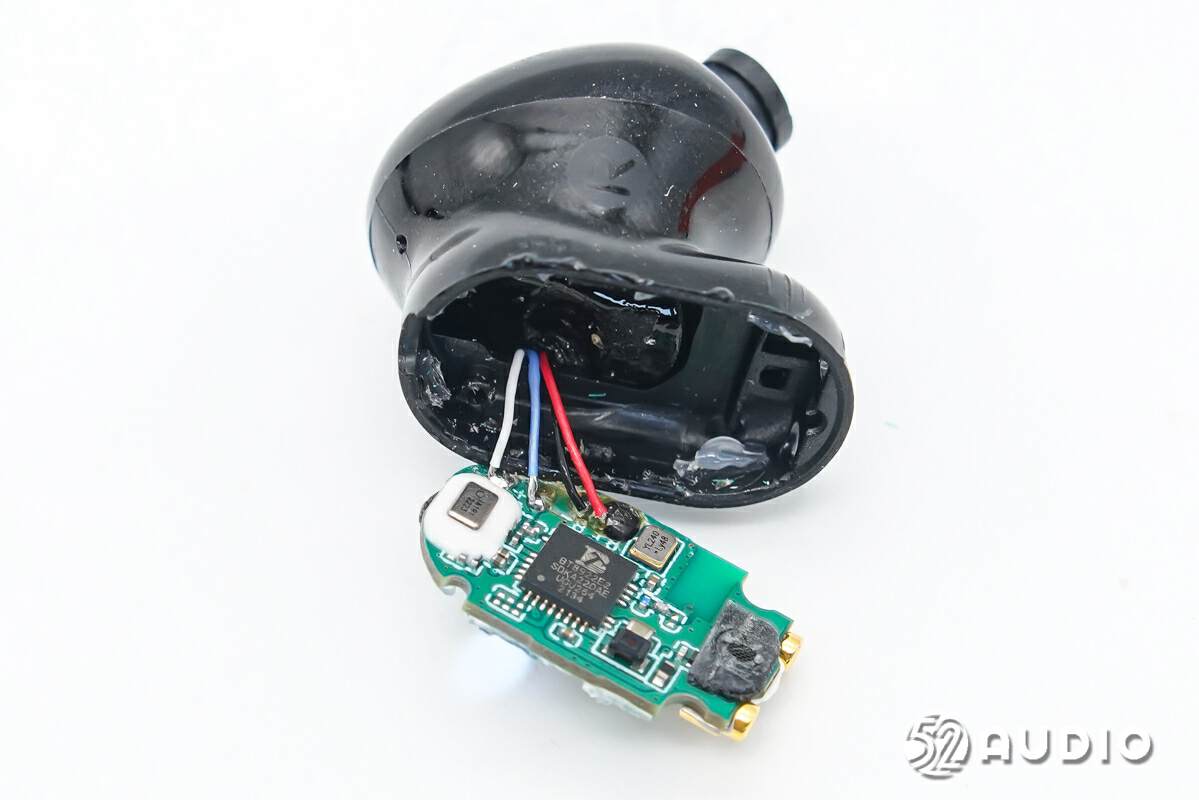

耳机主板一侧电路一览。
耳机主板另外一侧电路一览。

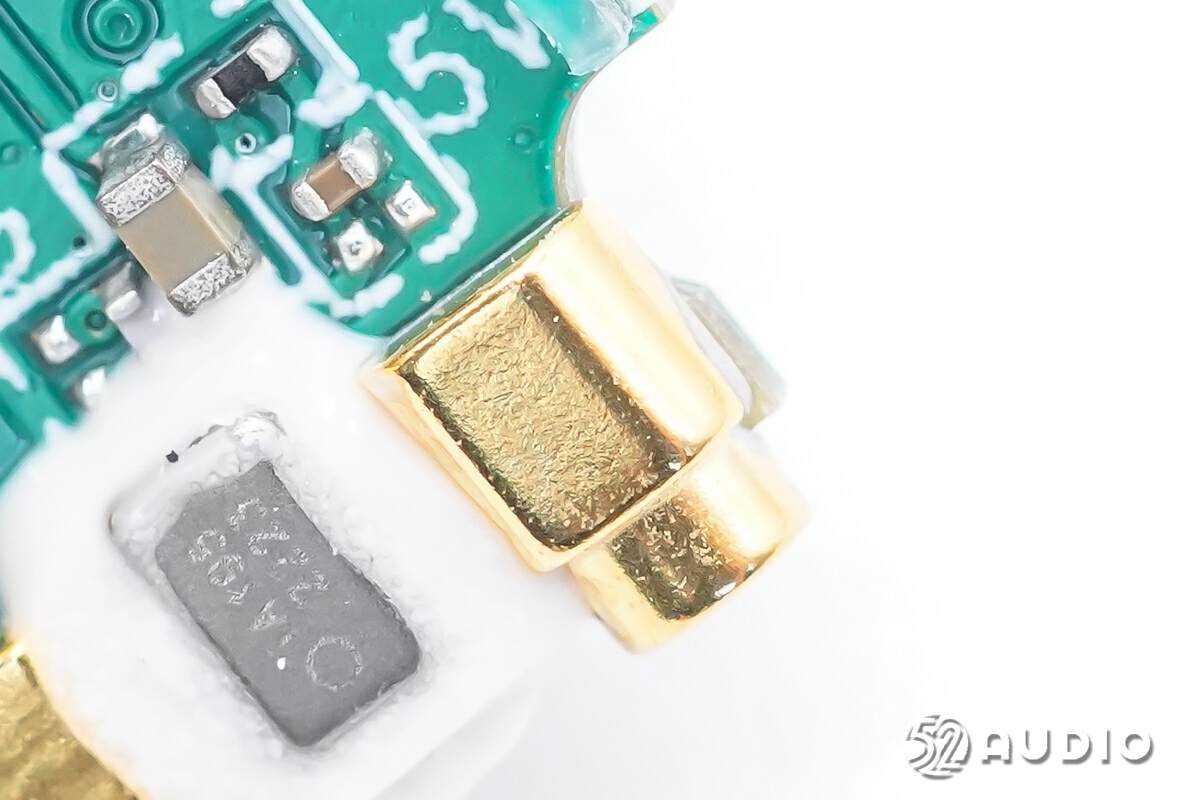

为耳机充电的金属铜柱特写。

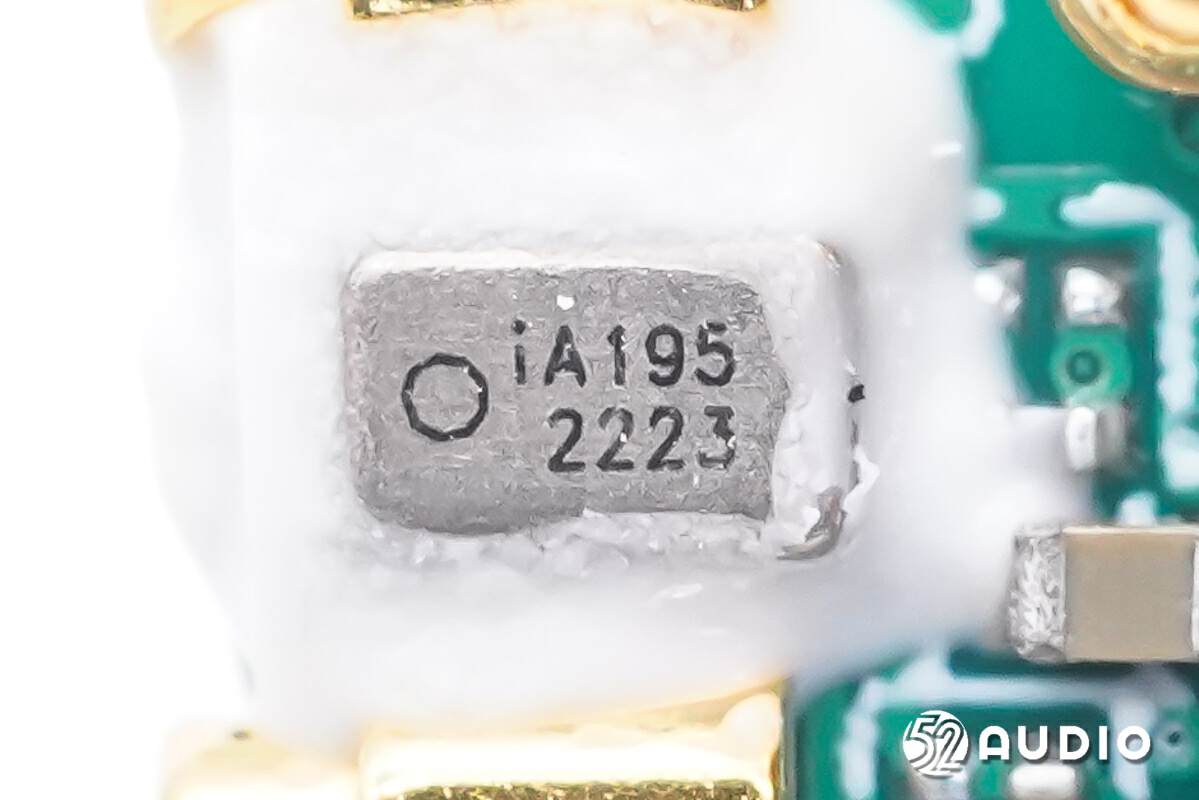

镭雕iA195 2223的MEMS麦克风特写，用于语音通话功能拾取人声，来自意芯微电子。
连接蓝牙天线的Pogo Pin连接器特写。
连接触摸检测贴片的Pogo Pin连接器特写。

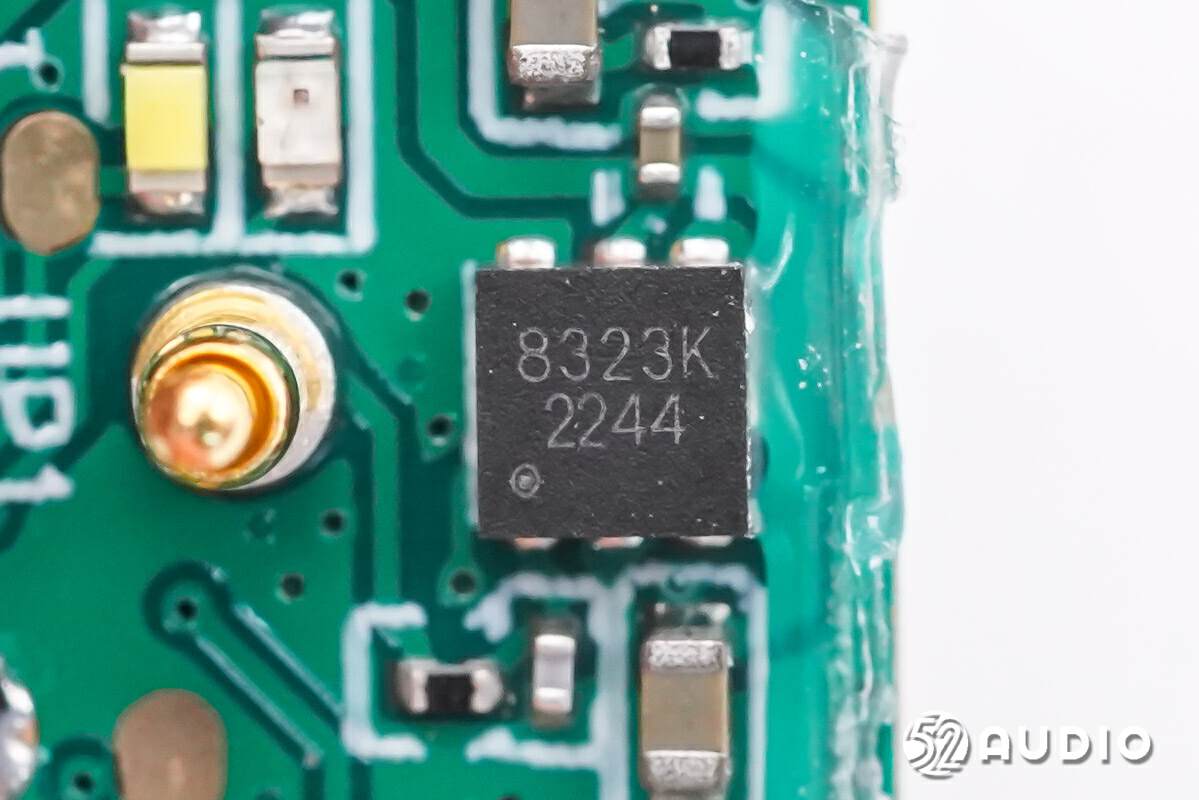

CSC-IC菉华CT8323K电容式单按键触摸检测IC，采用CMOS工艺制造，内建稳压和去 抖动电路，高可靠性，专为取代传统按键开关而设计。超低功耗与宽工作电压特性，广泛应用于TWS及DC应用的触摸产品中，实现产品智能化。

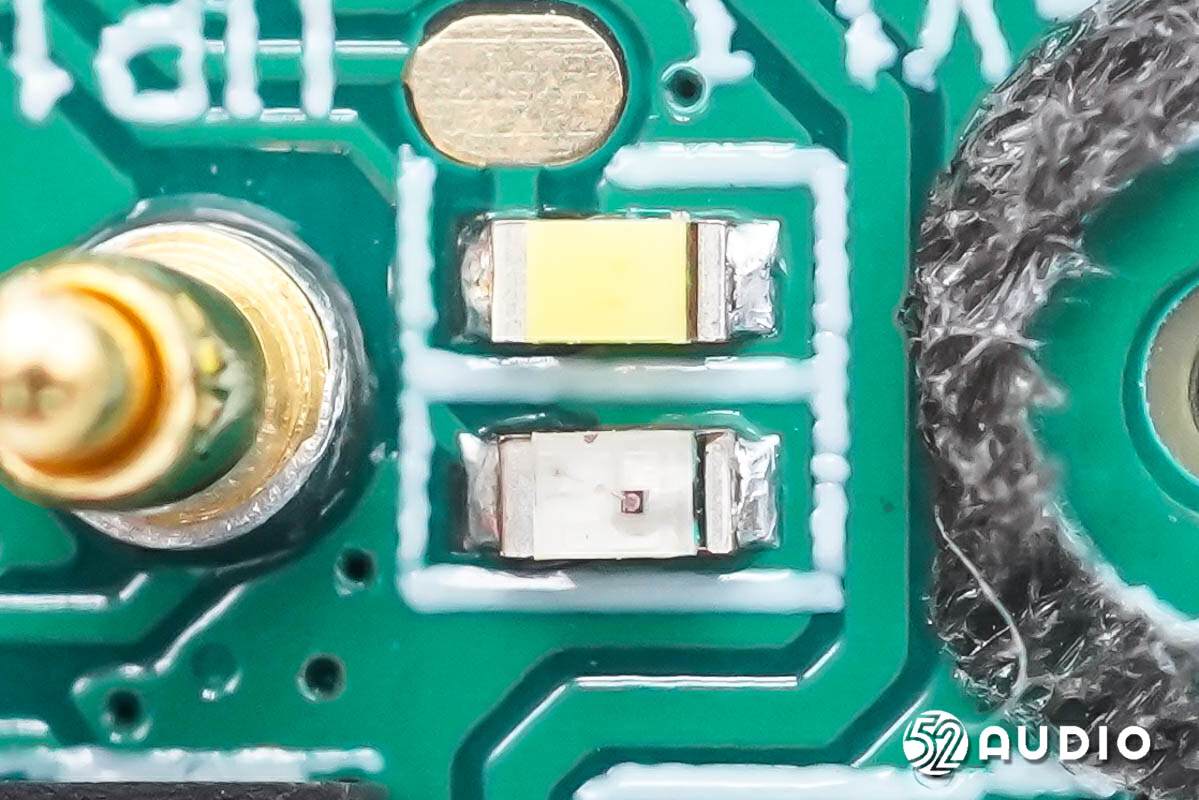

两颗不同颜色的LED指示灯，用于反馈蓝牙配对状态。

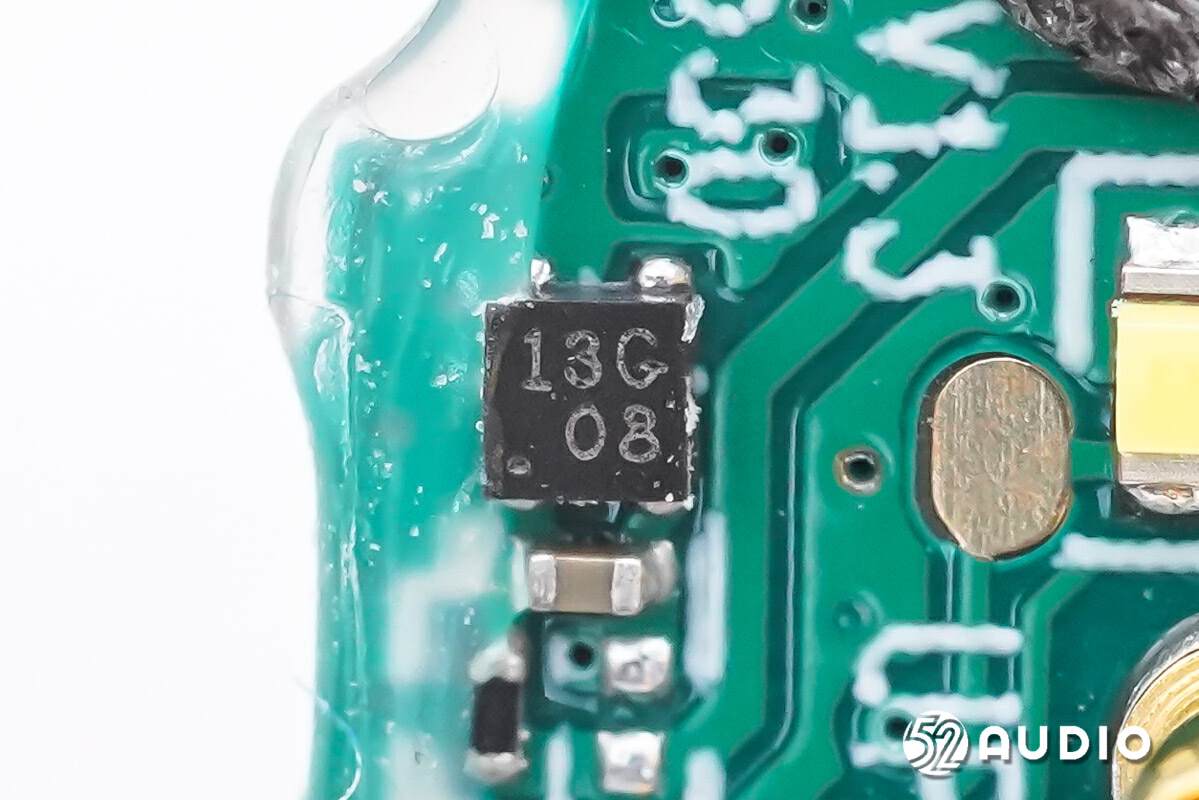

丝印13G的一体化锂电保护IC。

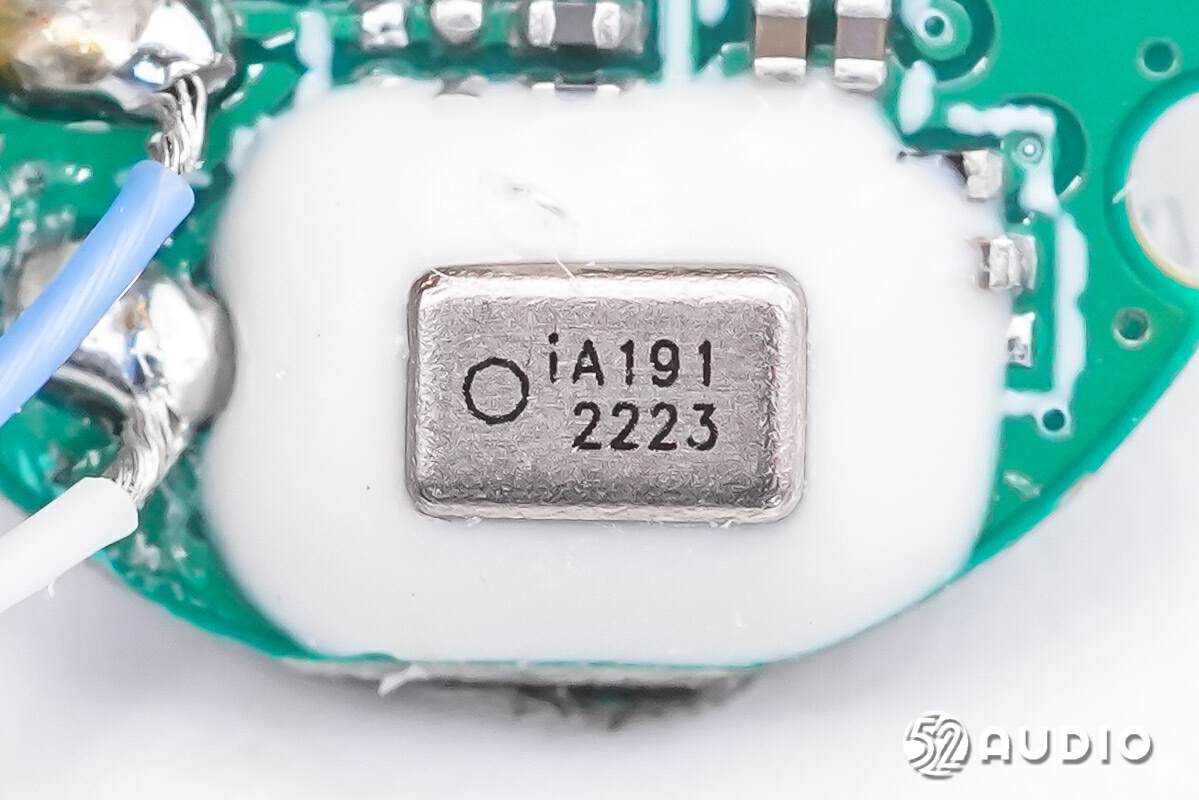

镭雕iA191 2223的MEMS麦克风特写，用于通话降噪功能拾取环境噪音。

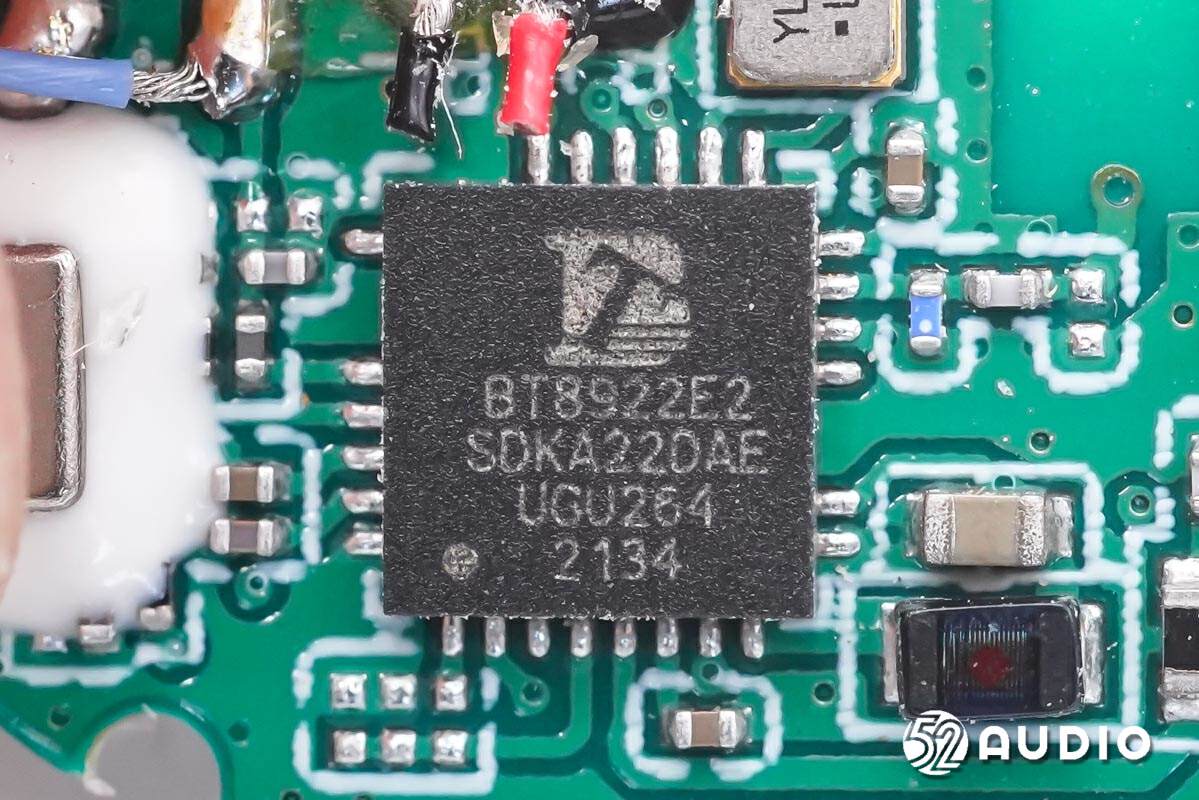

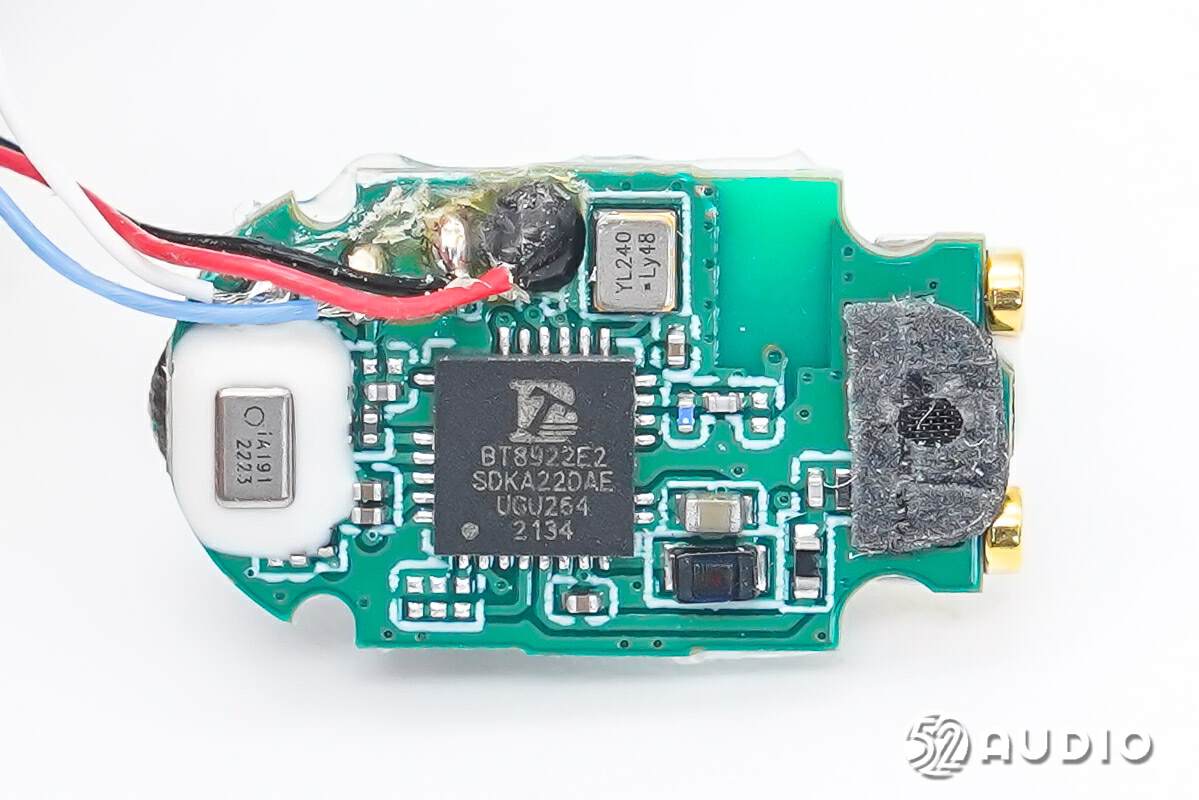

中科蓝讯“讯龙二代”BT8922E蓝牙音频SoC，采用40nm ULP工艺，内置32位高性能RISC-V CPU，支持DSP指令与神经网络加速器。内置8MB Flash存储单元。内建高性能蓝牙射频电路，符合蓝牙5.3和BLE规范，无线接收灵敏度达到-94dBm，发射功率最大值+9dBm，适应不同的产品形态及天线结构。
BT8922E支持声加双MIC Beamforming ENC通话算法，为用户提供清晰的通话体验；支持高计算精度ANC控制器，优化了对特殊边界条件的适应性，防止如挤压啸叫及突发大噪声引起的系统不稳定等用户不良体验问题；集成降压及锂电池充电功能，可实现精简的耳机设计。
据我爱音频网拆解了解到，目前已有魅族、倍思、魔声、喜马拉雅、NOME、传音、乐视、AMOi夏新、公牛、NOME诺米、喜马拉雅、魔声、科大讯飞、bilibiliGoods、联想、飞利浦、绿联、360、网易云、铁三角、山水、凡蒂尼、夏新、天猫精灵、唱吧、Defunc、Coocaa酷开等品牌旗下产品采用了中科蓝讯解决方案。

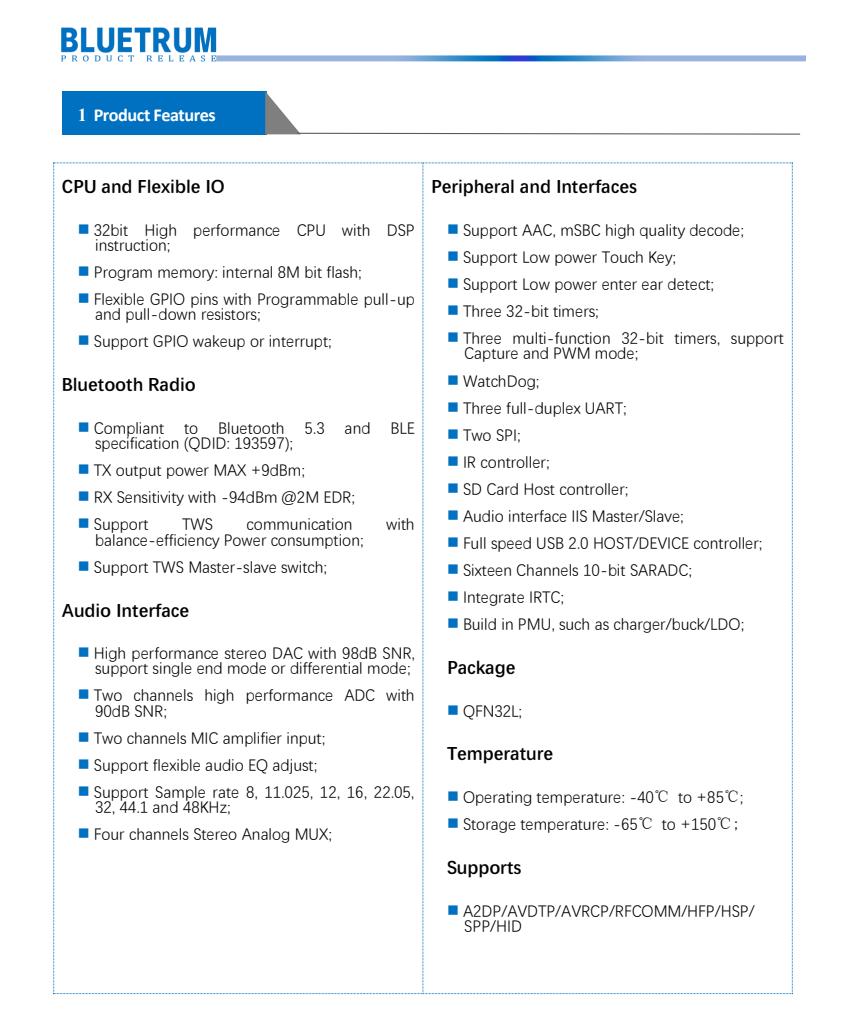

中科蓝讯“讯龙二代”BT8922E详细资料图。

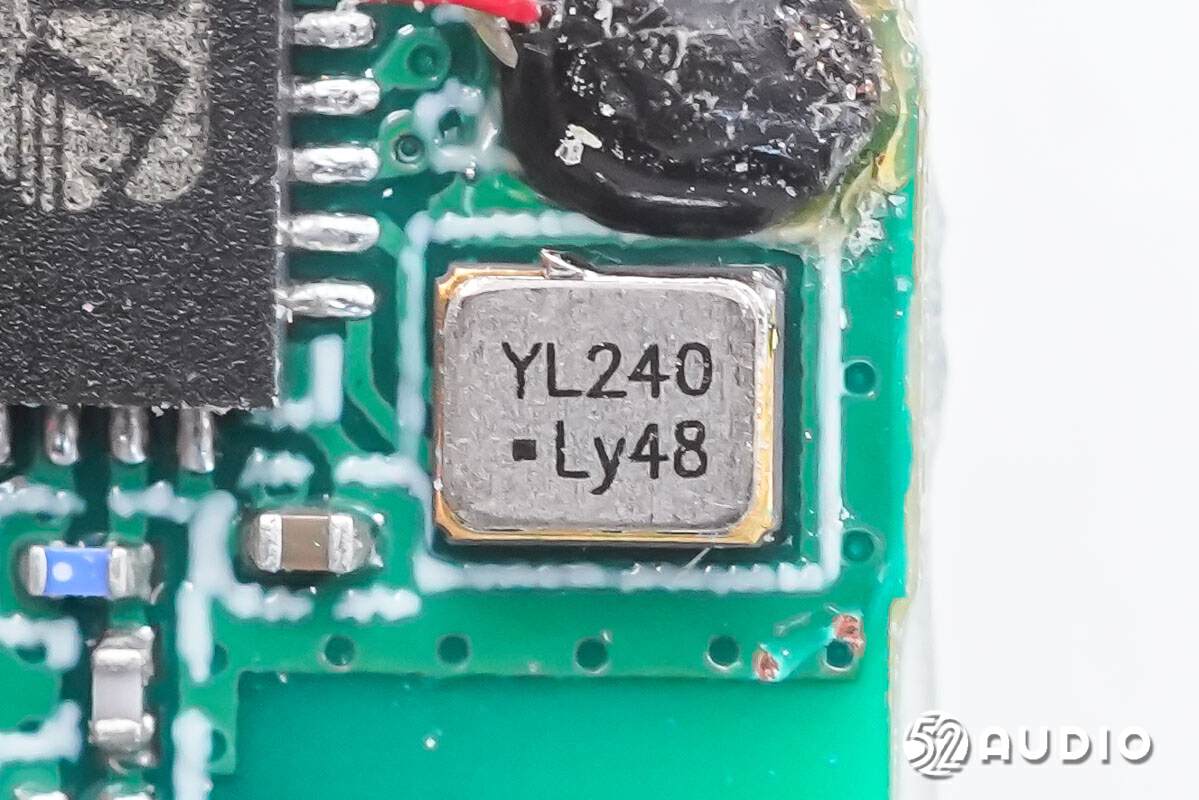

为蓝牙芯片提供时钟的晶振特写。
断开电池导线。

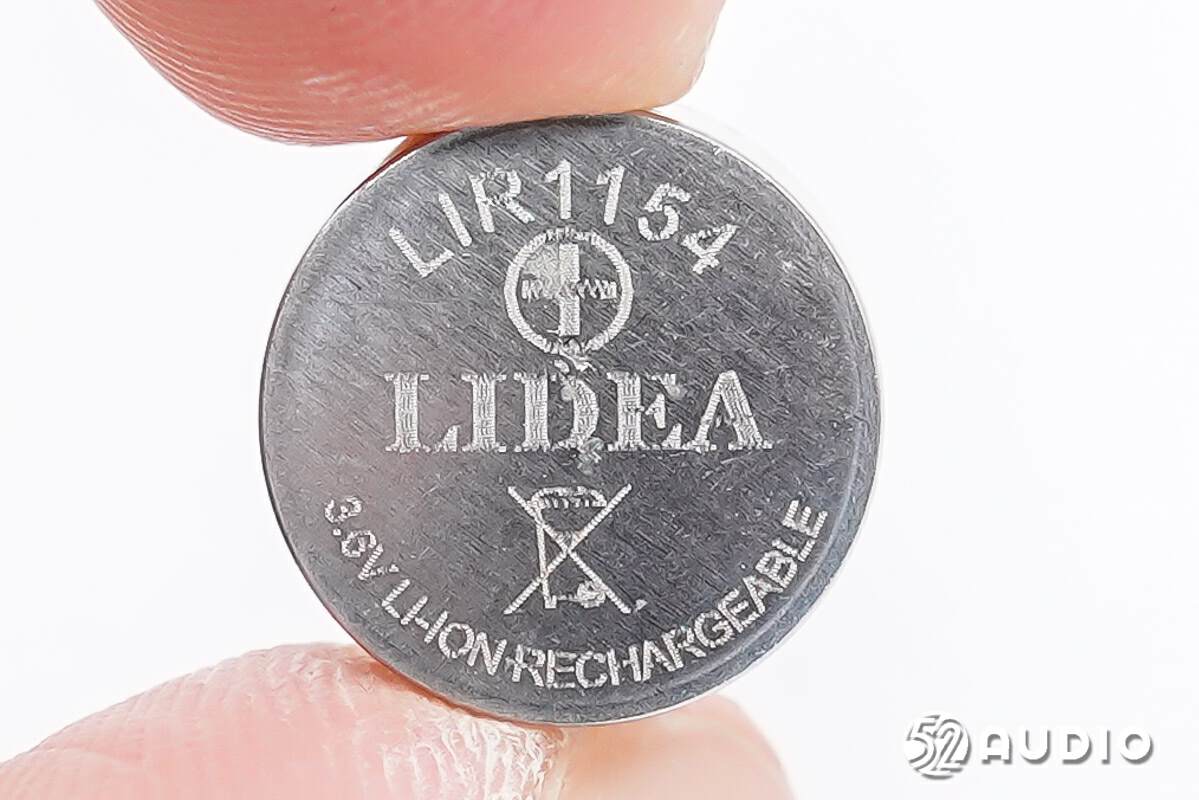

耳机内置钢壳扣式电池型号：LIR1154，标称电压：3.6V，来自LIDEA电的电子。

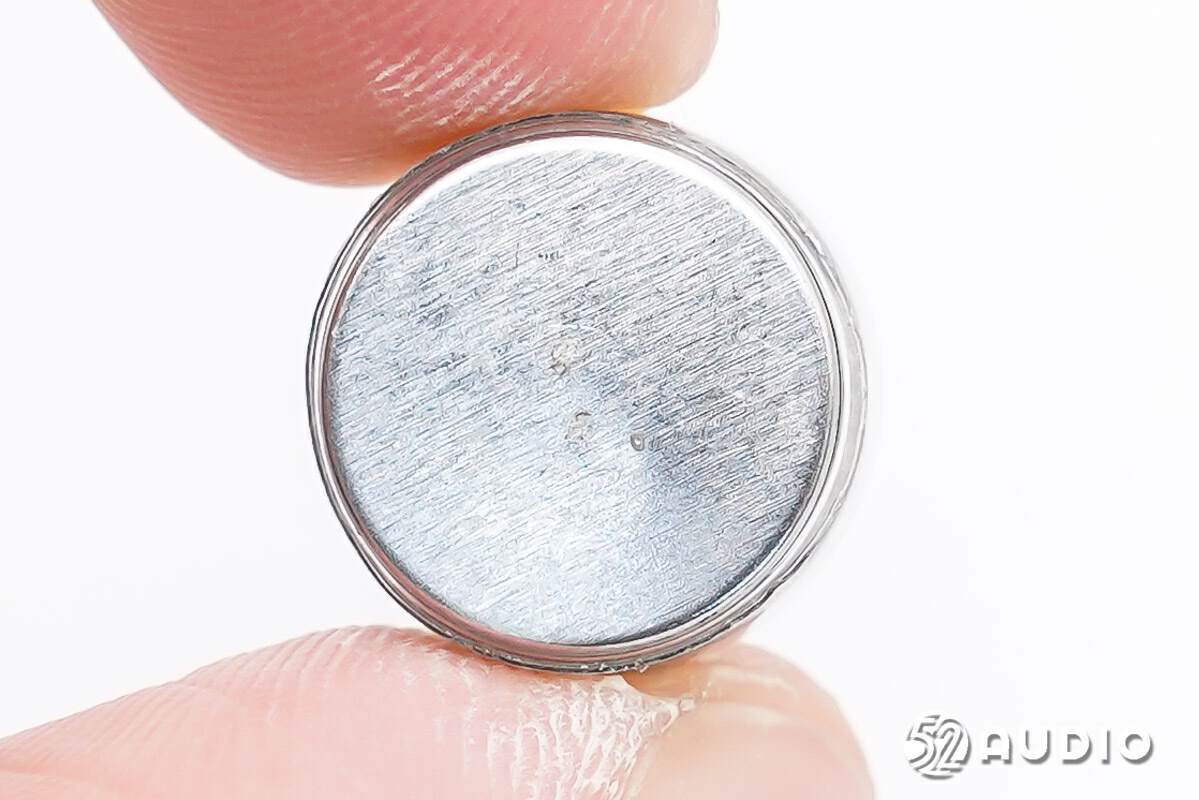

电池负极特写。

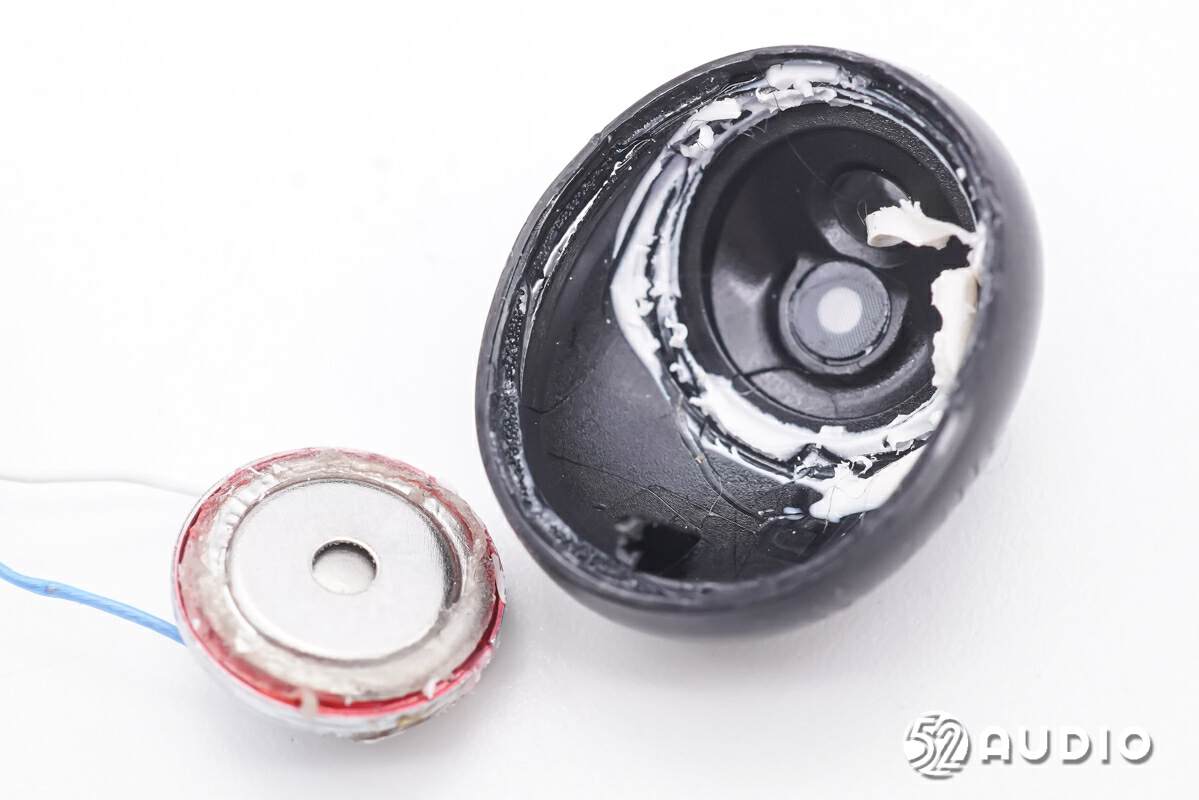

取出扬声器单元。
前腔内部结构一览，调音孔通过细密防尘网防护。
扬声器单元正面特写，振膜通过金属盖防护。

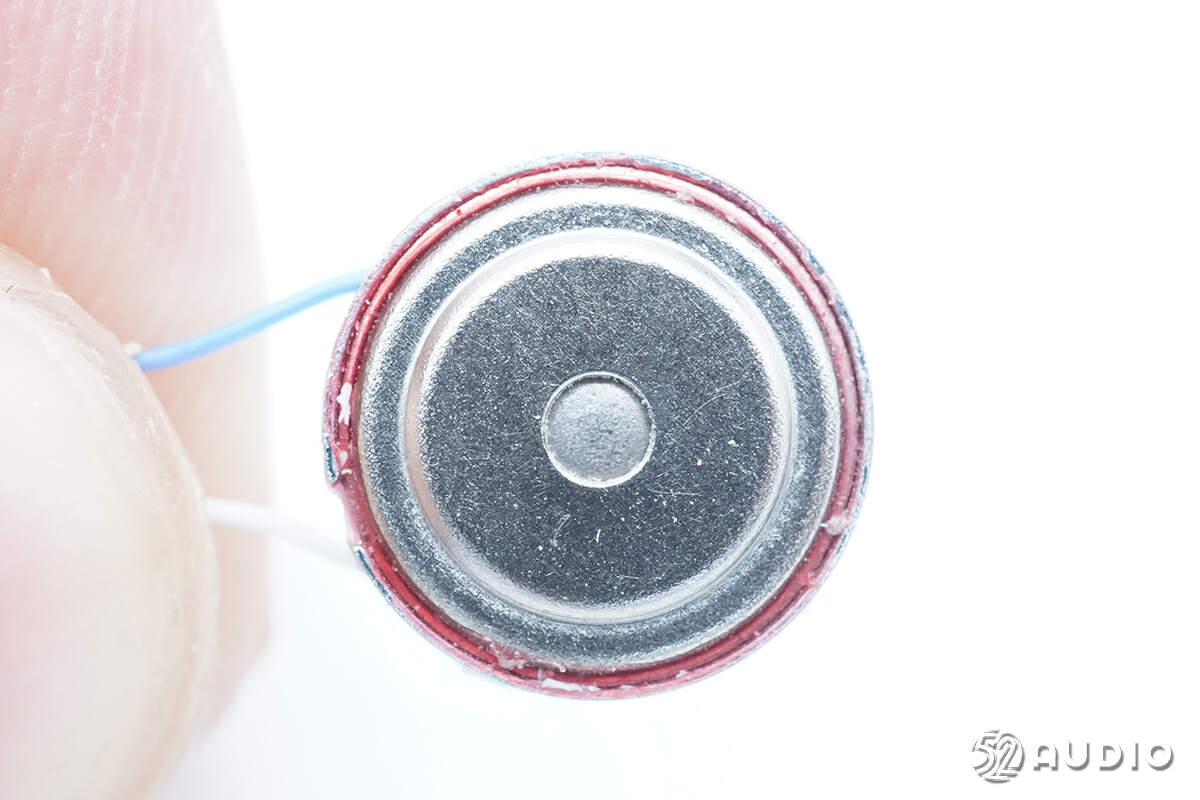

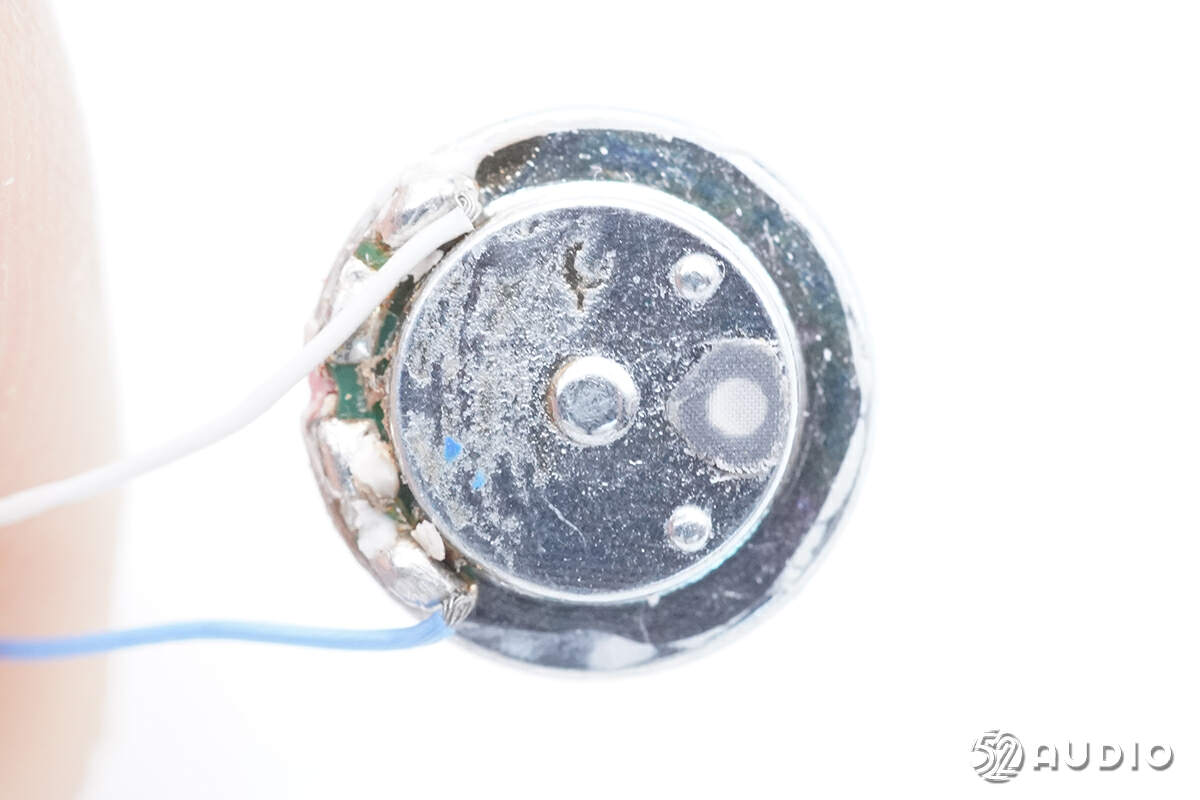

扬声器单元背面特写，设置有调音孔，通过丝网防护。

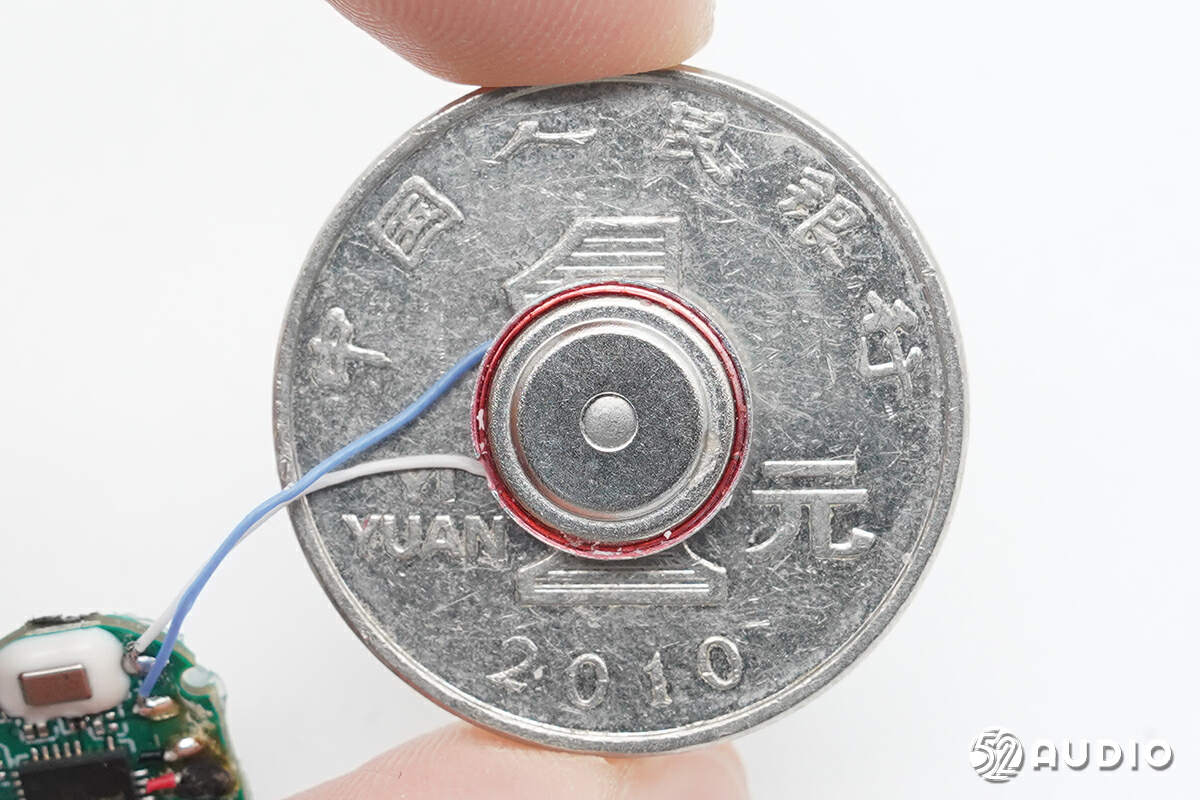

扬声器与一元硬币大小对比。

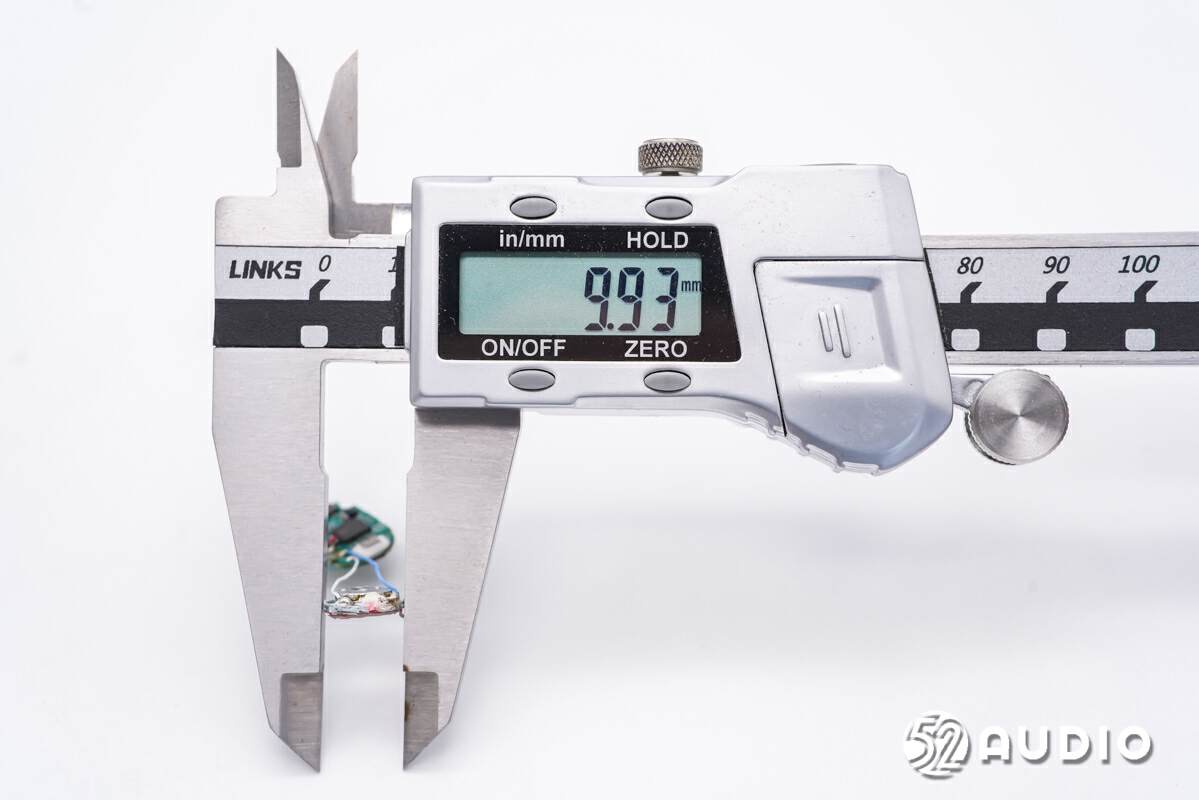

经我爱音频网实测，扬声器尺寸约为10mm。

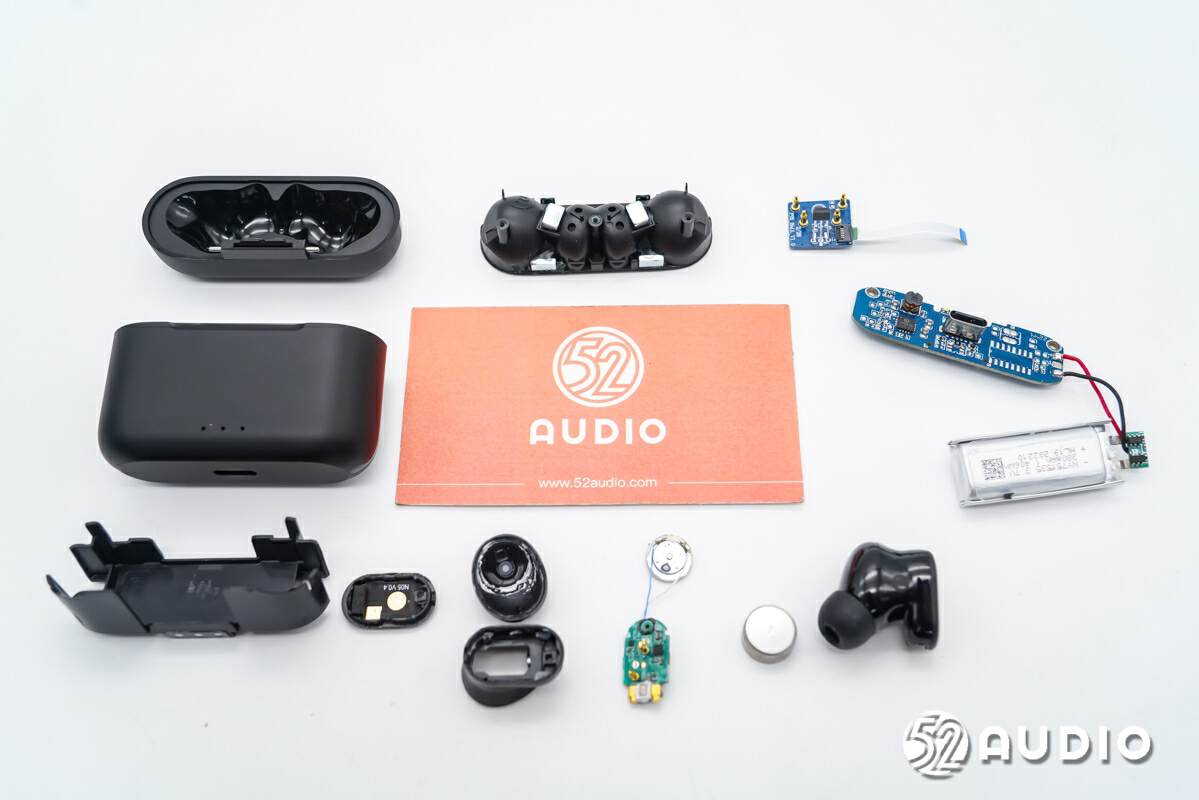

N05真无线耳机拆解全家福。
三、我爱音频网总结
N05真无线耳机在外观方面，充电盒采用了圆角方形，体积轻巧，黑色磨砂质感结合亮面点缀，有着不错的质感。耳机采用了柄状的入耳式设计，“跑道型”耳机柄非常短，带来了极高的辨识度；机身质感光滑圆润，搭配三副不同尺寸的柔软硅胶耳塞，提供舒适的佩戴体验。
内部主要配置方面，充电盒包括380mAh锂电池、为耳机充电的小板和主板单元。主板电路非常简洁，通过高度集成的INJOINIC英集芯IP5516充电盒管理SoC，单芯片为充电盒提供完整的电源解决方案，应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。另外还有一颗霍尔元件，为开盖即连功能提供支持。
耳机内部搭载10mm动圈单元，LIDEA电的电子LIR1154钢壳扣式电池，主控芯片为中科蓝讯“讯龙二代”BT8922E蓝牙音频SoC，内置32位高性能RISC-V CPU，支持蓝牙5.3双模，支持声加双MIC Beamforming ENC通话算法，集成降压及锂电池充电功能；触摸控制采用了CSC-IC菉华CT8323K电容式单按键触摸检测IC。
