大家好，我是QSY，今天来拆小米柔风立式空调3匹1级能效圆柜机，型号为“KFR-72LW/R1X1”，由长虹代工。
拆小米柔风柜机之前，我曾经以为柔风就是巨省电加了柔风叶片。
3月1日拆完小米柔风1.5匹挂机后，发现柔风不是简单增加柔风叶片，而是有挺多小的细节改动，实现“轻柔风感又静音”的体验。因此在拆完柔风挂机后，也有了拆柜机的打算。
下面开始拆机。
- 整机型号：KFR-72LW/R1X1
- 内机型号：KKFR-72L/R1X1
- 外机型号：KFR-72W/R1X1
小米柔风外机
外机尺寸：宽907×高700×深410mm
柔风外机的宽和深，同别的品牌差不多，但700mm外机高度，要比别的品牌640~670mm高一些。
小米柔风外机参数
- 生产日期：2022年10月
- 制冷剂：R32/1200g
- 外机重量：44kg
小米柔风外机称重44.253kg，和标注的44kg基本一致
▲拆开外机顶盖，能看到冷凝器是双排铜管；竖置电控板布局，能够节省空间；电控板上方顶盖位置粘有保温棉，避免顶盖冷凝水滴落在电控板。
▲小米柔风在电控板散热方面，采取的大散热片+小孔风冷方案，支持-32℃~60℃宽温域运转。
电控板相当于空调的大脑，空调性能越强，电控板上的部件功率越大，在高温环境容易触发过热保护，电流减小，空调制冷能力下降，因此大功率空调对散热需求更高。
3匹空调的高温制冷方案，主要分为两种：
- 大功率电控板部件，搭配大面积风量散热片，对电控板布局改动小，目前小米、格力和海尔都是这类方案，小米还增加了一些小孔，引入环境风直接给电控板降温。
- 冷媒降温方案：使用从空调内机流出的室温冷媒，给电控板降温，美的冷媒环，以及很多中央空调都是冷媒方案。
总之，两种方案都能做到60℃高温制冷。1匹和1.5匹空调，因为功率小，使用散热片就够用；但2匹和更大功率空调，需使用大面积散热片，成本会比较高，冷媒降温方案成本要低一些。
▲冷凝器外排13组铜管，内排11组，共24组48根铜管，铜管外径8.3mm，考虑测量误差实为8mm；冷凝器翅片高度为650mm。
▲冷凝器外排带翅片铜管长950mm，内排914mm
翅片厚度为22.35mm（44.7÷2）
片距1.35mm（135mm÷100片）
计算小米柔风柜机冷凝器规格：
- 翅片散热面积：20.1㎡
- 铜管散热面积：1.126㎡
- 铜管总长度：44.8米8mm铜管，用铜量等于60米7mm铜管
小米柔风，风扇直径495mm，搭配90w中山大洋直流电机
空调外机换热能力，要综合评估：
- 换热器面积：翅片面积、铜管表面积
- 换热器效率：管径、冷媒流路
- 风量：风扇尺寸、电机
小米柔风柜机特点是换热器大，翅片和铜管面积要比别的品牌多10%左右，风扇φ495mm尺寸一般（格力φ520mm、美的φ535mm、海尔φ554mm），属于大换热器+中等风扇搭配，这种方案成本更高，空调在中低频也有较高性能，噪声和震动也相对小一些。
压缩机为三洋C-6RZ210H3ABF双转子，21cc排量
压缩机降噪大面积全新隔音棉，总重1202.7g
三花电子膨胀阀和盾安四通阀
小米柔风外机配置相当不错，压缩机是主流水准，大冷凝器搭配普通风扇换热方案，带电子膨胀阀。和小米自然风、新风柜机相比，只是压缩机品牌从松下换成了三洋，别的都一样。
小米柔风内机
内机尺寸：宽395×高1833×深373mm
内机参数
- 重量：31kg
- 电辅热：2300w
- 循环风量：1200m³/h
小米柔风内机称重31.189kg，和铭牌31kg基本一致
小米柔风内机背部
小米柔风背部有三个进风口（左图），带有三个过滤网（右上图），拆开下半部分，可以直接看到黑色的接线端子盒，还有内机金属电控盒。
拆开小米柔风前面板
拆开前面板，顶端有三个步进电机（右图），三个步进电机分别控制：
- 1号：控制滑动门打开或关闭
- 2号：控制上半部分柔风叶片
- 3号：控制上下扫风叶片
编辑切换为居中
拆开小米柔风内机底部
蒸发器底部有泡沫隔温，拆下接水盘后，还可以看到两个步进电机，分别控制：
- 4号：和1号共同控制滑动门打开或关闭（也就是2个步进电机控制滑动门）
- 5号：控制下半部分柔风叶片
小米柔风室内机主体部分
拆下小米柔风3匹内机外壳、电控盒，剩下的主体部分，包括了蒸发器、电机、贯流风扇和电辅热等。
蒸发器规格为38UD7蒸发器，外排21+内排17组，共76根铜管
蒸发器带翅片部分铜管长度，外排约470mm，内排约390m
计算铜管总长：42×470mm+34×390mm≈33米。

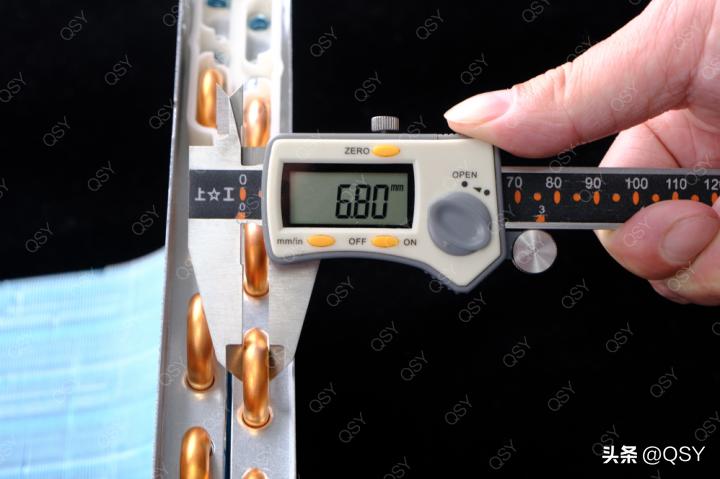

小米柔风，铜管外径6.8mm
铜管外径考虑到测量误差，可以看作是7mm。
蒸发器翅片高度约965mm，厚度约13.6mm
小米柔风3匹内机蒸发器也比较大：
- 小米翅片高度：965mm，别的品牌多在910~953mm
- 小米翅片宽度：外排470mm、内排390mm，别的品牌多在350mm
计算小米柔风柜机蒸发器规格：
- 翅片散热面积：8.3㎡
- 铜管散热面积：0.726㎡
- 铜管总长度：33米，7mm管径
蒸发器重5174.4g
拆下蒸发器，可以看到2300w电辅热和贯流风扇
贯流风扇长960mm，直径111.5mm，搭配37w威灵直流电机
小米柔风，内机两侧的泡沫结构
小米柔风遥控器
隔墙支架，避免窗帘吸附在进风口
安装在柜机背部，避免在工作时，窗帘等轻巧物品吸附在进口风处，影响性能。
柔风功能
小米柔风3匹的特点，是6个扫风叶片上共有1908个微孔。
小米柔风3匹内机扫风叶片微孔
使用“风感”模式，能实现柔风、上柔风、下柔风、环绕风等多种风感模式。
配置总结和个人看法
外机配置：小米柔风外机配置三洋C-6RZ210H3ABF双转子压缩机，排量为21cc，使用三花电子膨胀阀和盾安四通阀；φ495mm风扇搭配90w中山大洋直流电机；冷凝器是双排48根8mm铜管总长约44.8米，翅片散热面积20.1㎡，铜管散热面积1.126㎡。
内机：111.5mm大直径贯流风扇，搭配37w威灵直流电机，蒸发器使用38组7mm铜管，总长度33米，翅片散热面积8.3㎡，铜管散热面积0.726㎡。
经过拆机确认，小米柔风3匹的配置比较高，换热器采用外机8mm、内机7mm高成本方案，体积比主流产品大10%左右，预计成本至少高出10%以上。
小米在售的几款3匹柜机，配置和价格都很突出。
- 自然风和新风柜机，配置相同，使用同款内机和外机，就差在新风功能
- 柔风和自然风、新风柜机相比，除了内机颜色，配置就是压缩机不同，柔风用三洋21cc，自然风和新风用松下22cc。
选购建议：小米柔风3匹，满足了很多消费者大换热器+电子膨胀阀+60℃高温制冷+柔风不直吹的需求，在5499元价位，就算不是最强，也是毫无疑问TOP3的存在，可以满足大部分人对制冷量、制热量的需求。
自然风和新风采用松下压缩机，额定性能表现更佳，尤其是在极限高温制冷、-7℃低温制热，这类极限工况下压缩机可靠性更好。
