这种情况其实很普遍，解决方法也不难。
原因有两种：
1、线太短，长度小于一个线型单元。
2、线太长，当线正常显示到视图中时，一个线型单元在视图中太小，导致空格的尺寸小于一个像素，直接被忽略。

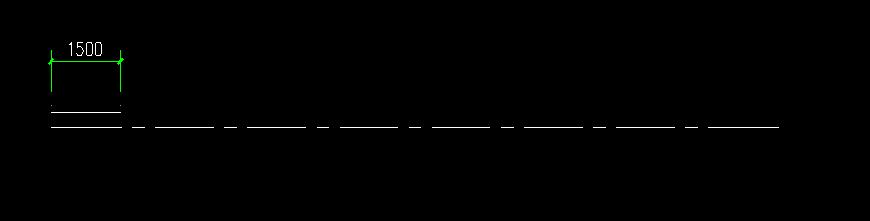

比如我们使用公制的线型文件中的CENTER线型，如果线的长度小于1500，就会显示为实线，长度大于1500就会显示为虚线。
如图
图形实际长度不能轻易改变，线型的定义也不能随意修改，但是我们可以修改线型比例（全局比例因子）。
方法1：直接输入命令LTSCALE改线型比例，根据实际效果去调整即可。

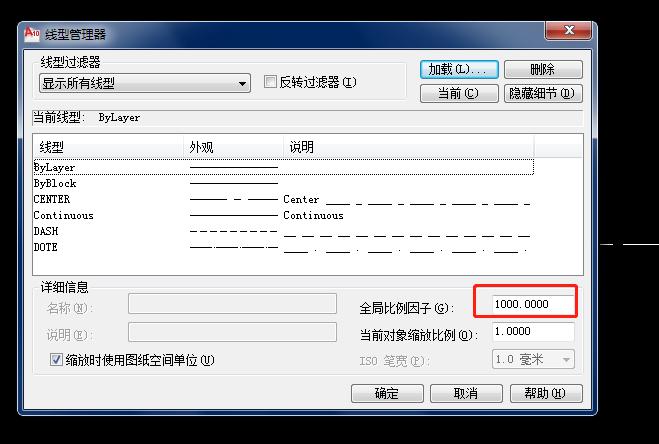

方法2：线型管理器中直接输入全局比例。（快捷键lt打开线型管理器）
如图
方法3：在图形创建后，在特性面板（CTRL+1）中修改。
如图
总的来说：线型单元长度是固定的，不可能适用于各种长度的线，只需根据需要设置线型比例即可。
