1. 实战目的

（1） 理解三层交换的概念

（2） 配置三层交换

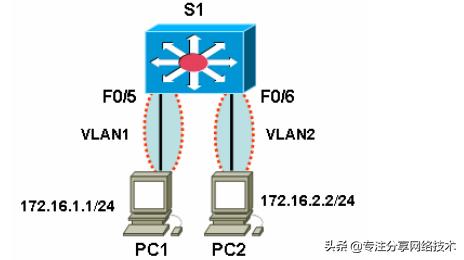

2. 拓扑

3. 步骤

我们要用 S1 来实现分别处于 VLAN1 和 VLAN2 的 PC1 和 PC2 间的通信。

（1） 步骤 1：在 S1 上划分 VLAN

S1(config)# vlan 2

S1(config-vlan)# exit

S1(config)# int f0/5

S1(config-if)# switchport mode access

S1(config-if)# switchport access vlan 1

S1(config-if)# int f0/6

S1(config-if)# switchport mode access

S1(config-if)# switchport access vlan 2

（2） 步骤 2：配置三层交换

S1(config)# ip routing

//以上开启 S1 的路由功能，这时 S1 就启用了三层功能。

S1(config)# int vlan 1

S1(config-if)# no shutdown

S1(config-if)# ip address 172.16.1.254 255.255.255.0

S1(config)# int vlan 2

S1(config-if)# no shutdown

S1(config-if)# ip address 172.16.2.254 255.255.255.0

//在 vlan 接口上配置 IP 地址即可，VLAN 1 接口上的地址就是 PC1 的网关了，VLAN 2 接口

上的地址就是 PC2 的网关了。

【提示】要在三层交换机上启用路由功能，还需要启用 CEF（命令为： ip cef），不过这是

默认值。和路由器一样，三层交换机上同样可以运行路由协议。

4. 实验调试

（1） 检查 S1 上的路由表

S1# show ip route

172.16.0.0/24 is subnetted, 2 subnets

C 172.16.1.0 is directly connected, Vlan1

C 172.16.2.0 is directly connected, Vlan2

C 172.16.1.0 is directly connected, Vlan1

C 172.16.2.0 is directly connected, Vlan2

//和路由器一样，三层交换机上也有路由表。

（2） 测试 PC1 和 PC2 间的通信

在 PC1 和 PC2 上配置 IP 地址和网关，PC1 的网关指向：17.16.1.254, PC2 的网关指向：

17. 16.2.254。测试 PC1 和 PC2 的通信。注意：如果计算机有两个网卡，请去掉另一网卡上

设置的网关。

【提示】我们也可以把 f0/5 和 f0/6 接口作为路由接口使用，这时它们就和路由器的以太网

接口一样了，可以在接口上配置 IP 地址。如果 S1 上的全部以太网都这样设置，S1 实际上

成了具有 24 个以太网接口的路由器了，我们不建议这样做，这样太浪费接口了。配置示例：

S1(config)# int f0/10

S1(config-if)# no switchport //该接口不再是交换接口了，成为了路由接口
