工地新人看不懂施工图纸，那就学啊！

工程人都知道，对于 施工图的识读是施工、造价、管理人员都要具备的基本技能 ， 刚进工地的小白更需要掌握。

钢筋混凝土施工图的识读，从入门到精通小白必看

总工发给新人一份 钢筋混凝土施工图的识读 ，内容有：结构施工图识读概述、梁平法施工图、柱平法施工图、板平法施工图、楼梯平法施工图 等， 内容全面 ， 从入门到精通，图文精通讲解详细 ， 新人学习不可多得的好资料。

完整版在文末

上篇——平法识图

结构施工图在建筑工程中的作用：

◆结构施工图是表达房屋承重构件的图样；

◆实现其他专业，例如建筑，给排水，暖通电气等的功能需求；

◆用来作为施工，质检，及编制预算的依据。

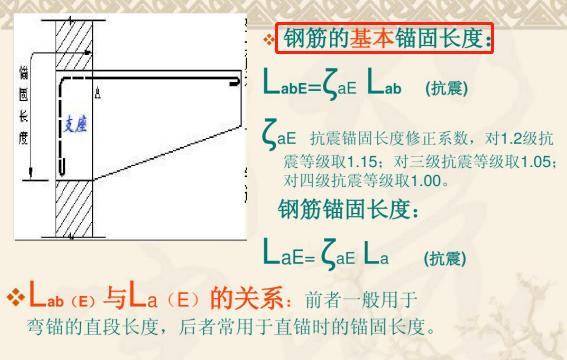

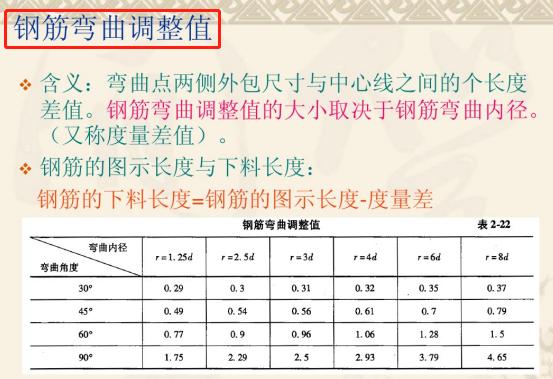

钢筋通用构造

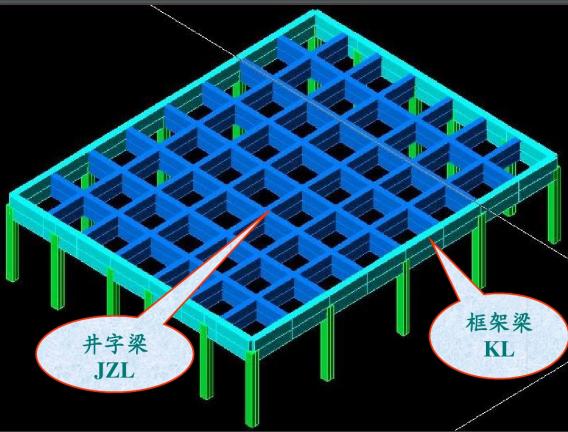

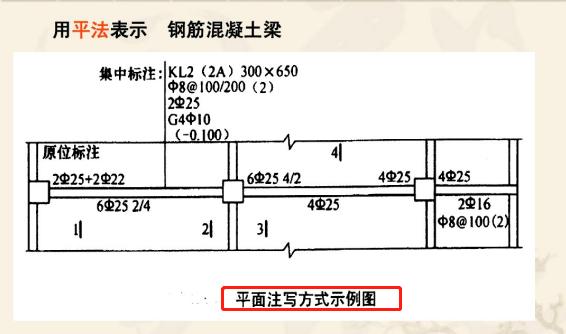

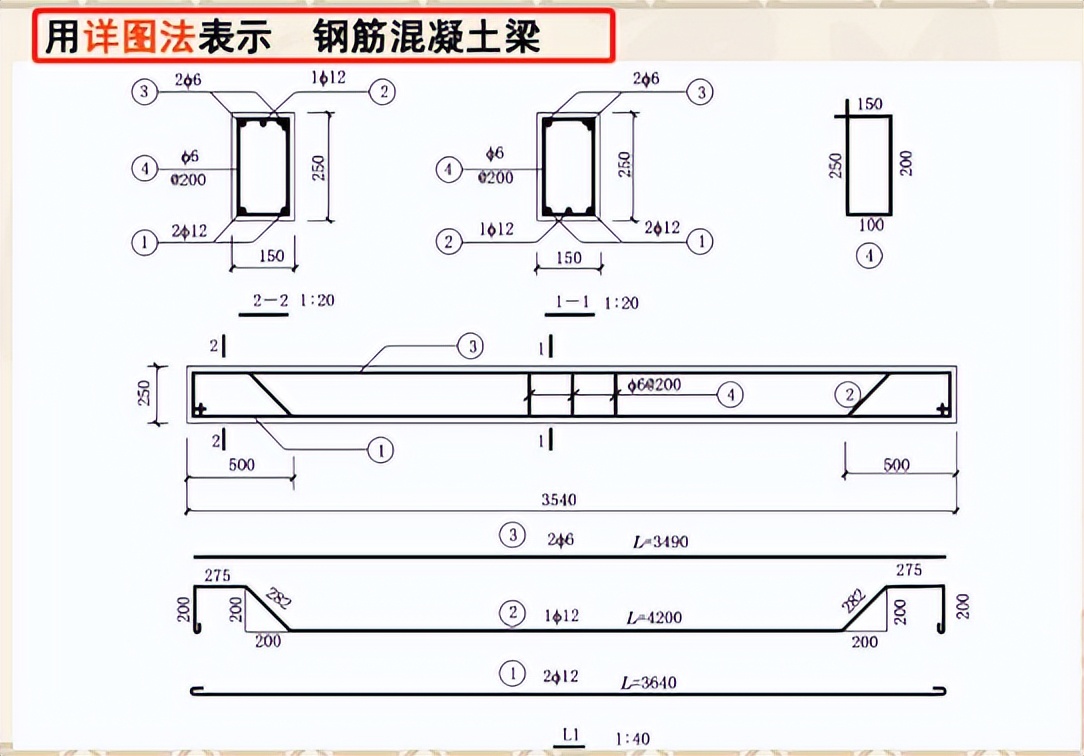

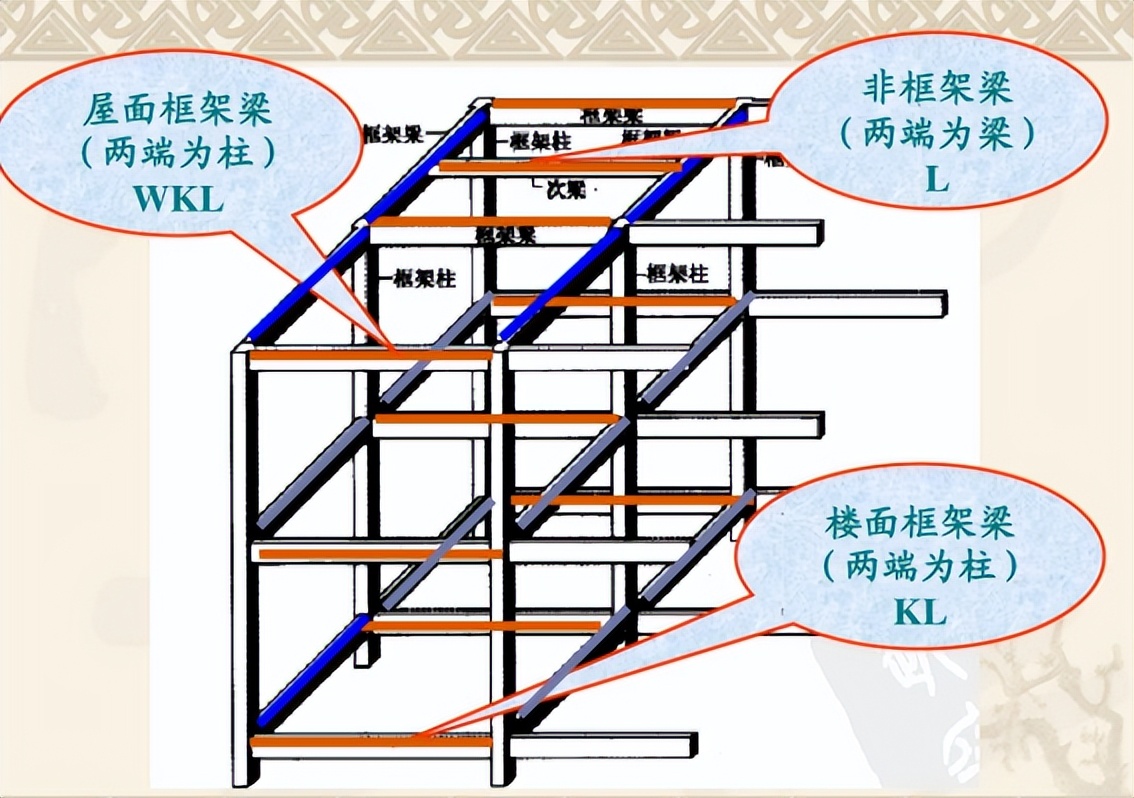

梁平法与钢筋翻样

工地新人有了这份 钢筋混凝土结构施工图的识读 ， 手机*载下**一份随时学习 ，超方便， 一天一夜准能学会， 有了基础知识再也不会被领导嫌弃了。
